ENREGIS/BLOC 200 Tradiční vsakovací systém pro dešťové vody

Transkript

1 VSAKOVACÍ SYSTÉMY Vsakovací blok PURECO/ENREGIS bloc 200 Vsakovací blok PURECO/ENREGIS Systém - Controllbox Vsakovací blok PURECO/ENREGIS Gitterbox 250 Vsakovací blok PURECO/ENREGIS Permavoid 38 Vsakovací blok PURECO/ENREGIS Permafilter Biomat 38 Žlab Permachannel PURECO/ENREGIS

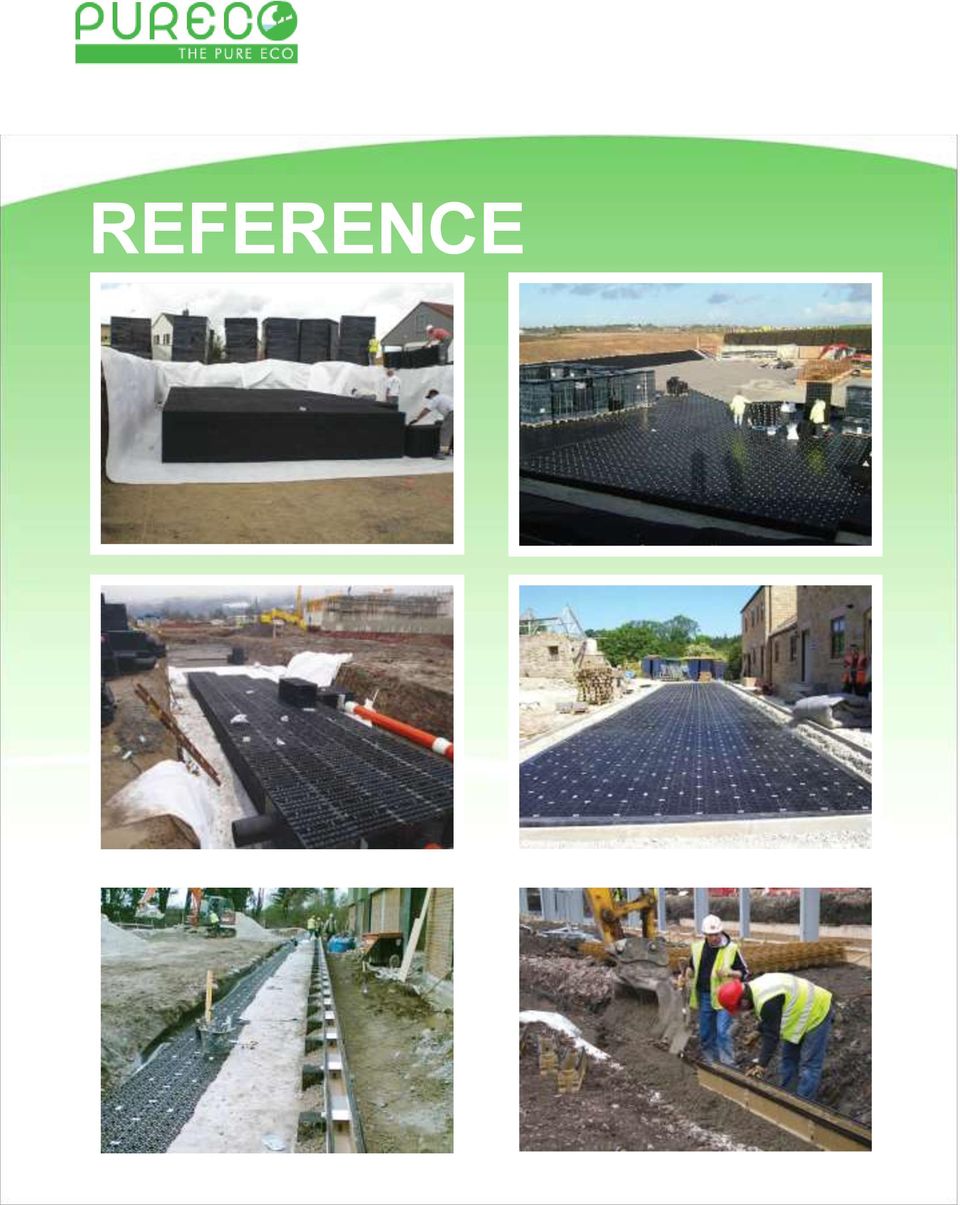

2 REFERENCE

3 ENREGIS/BLOC 200 Tradiční vsakovací systém pro dešťové vody extrémně vysoká únosnost retenční objem 95% nízká hmotnost 9 kg

4 ENREGIS/BLOC 200 Tradiční vsakovací systém pro dešťové vody Energis/Bloc 200 Obr. ENREGIS vsakovaní / průmyslové stavby Patentovaný vsakovací element ENREGIS/bloc nahrazuje obvykle vsakovací trubky se štěrkovým odsypem. Použití kompaktního modulu redukuje zemní práce na minimum. Jak dešťová nádrž zadržuje ENREGIS/bloc srážkovou vodu ze střechy a zpevněných ploch, dokud se regulované a s časovým posunem nevypustí do stokové sítě nebo vsákne do zeminy. Při nových zástavbách vznikají osazením necentrálních dešťových nádrží značné úspory nákladů. ENREGIS/bloc se velmi lehko osazuje, takže montáž mohou vykonávat i nezkušené osoby. Z důvodu kompaktních rozměrů není potřebné mít dvě osoby, ENREGIS/bloc může osazovat bez problémů jedna osoba. Na požádání se dodává konfekcionovaný - obalený geotextilií jako blok z jednoho, třech nebo šesti elementů. Tímto se umožňuje i nejmenšímu uživatelovi použít kompaktní, kvalitativně vysokohodnotní produkt pro vsakovaní. Časové a ostatní nároky k zabudovaní na místě, jako i náklady na zabudovaní se tímto opět minimalizují a vylučují se možné chyby při montáži. Obr. ENREGIS retence / bytová výstavba Energis/Příslušenství Veškeré vsakovací systémy ENREGIS se vyznačují vždy optimalizovaným programem příslušenství. Systémy ENREGIS se lehko osazují a vyznačují se vysokou funkčností. Mohou se dodávat jednotlivě nebo jako kompaktní moduly obalené geotextilií. Výhody na první pohled extrémně vysoká únosnost extrémně velký retenční objem (cca 95%) jednoduché osazení ostatní příslušenství nízká hmotnost; jen cca 9 kg / element (cca 45 kg/m3) Obr. ENREGIS vsakovaní / komunální zástavba

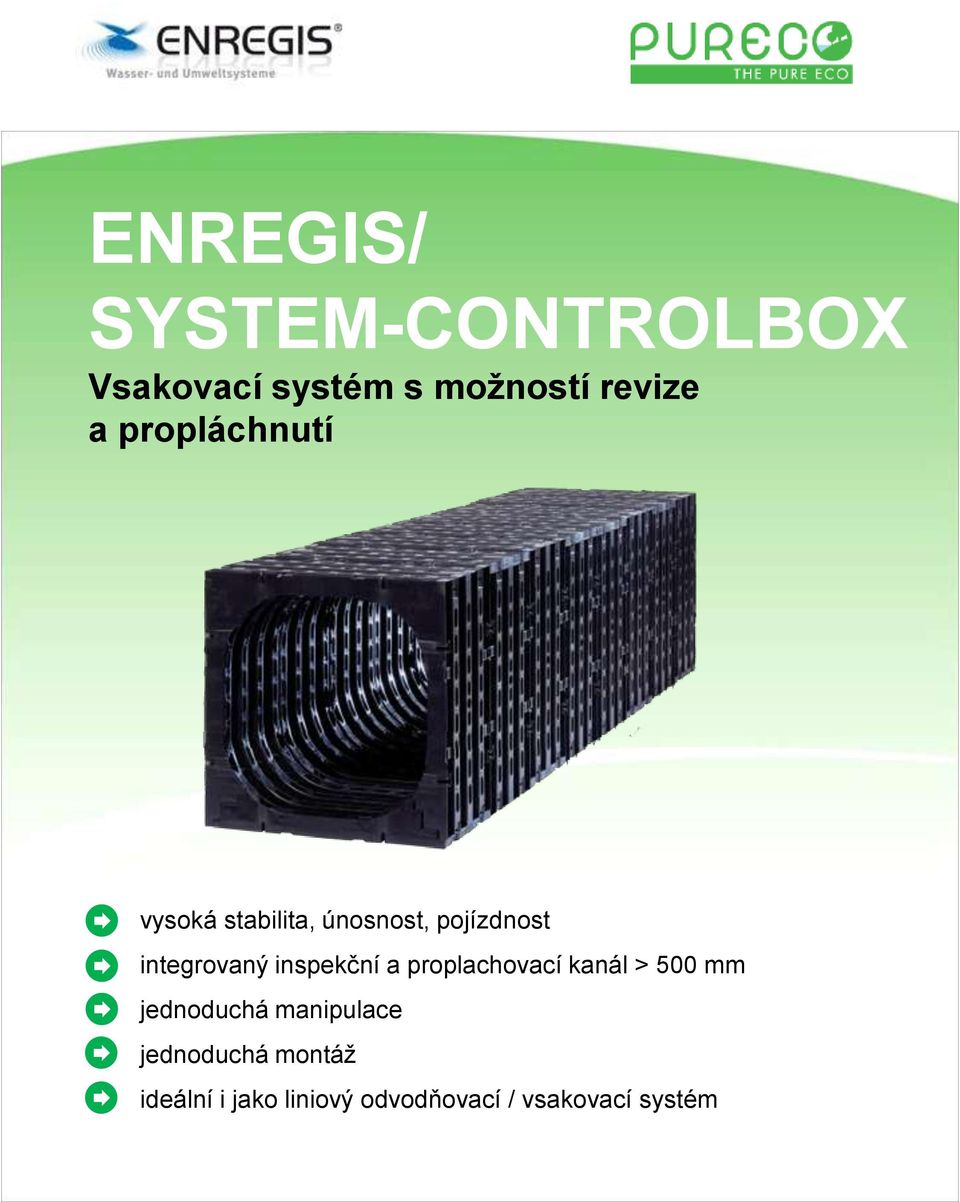

5 ENREGIS/ SYSTEM-CONTROLBOX Vsakovací systém s možností revize a propláchnutí vysoká stabilita, únosnost, pojízdnost integrovaný inspekční a proplachovací kanál > 500 mm jednoduchá manipulace jednoduchá montáž ideální i jako liniový odvodňovací / vsakovací systém

6 ENREGIS/SYSTEM-CONTROLBOX Vsakovací systém s možností revize a propláchnutí V oblasti retencí a vsakovaní dešťové vody se v posledních letech dosáhnul značný pokrok. Tým ENREGIS pracuje neustále na uplatnění získaných poznatků. ENREGIS/Controlbox bol vyvinut speciálně pro použití ve velkých zařízeních. Aby se i zde zabezpečila optimální možnost revize, má systém integrovaný inspekčně proplachovací kanál průměru 500 mm. Tento tvar skoro pravidelné kostky ho předurčuje i na použití jako odvodňovací systém podél veřejných cest. Z uvedeného vyplývající vysoký kvalitativní standard a promyšlená statika systému zabezpečují produkt, který vyhovuje i při nejvyšších požadavcích. Certifikované v TUV Nord, kde prošel ENREGIS/Controlbox náročným testovacím procesem. Použitím vnitřních roznášecích konstrukcí se může stabilita ještě zvýšit. To umožňuje použití v extremních podmínkách. Mimo toho se velkým objemem a jednoduchou manipulací minimalizuje pracnost při zabudování. ENREGIS/Controlbox dokáže osadit bez problémů jedna osoba i ve větším počte. Dále se vyznačuje ENREGIS/Controlbox dobře strukturovaným programem příslušenství, který je přizpůsobený účelu použití. Toto přispívá k dalšímu snižování nákladů a umožňuje projektantovi navrhování technicky moderních, ale nákladově výhodných retenčních a vsakovacích zařízení. Kvalitativní standardy zkoušení druhové čistoty použitého materiálu stála kontrola koncového produktu vyrobené v EU Obr. ENREGIS/Controlbox s přípojkovou / uzavírací deskou. Další rozsáhlé příslušenství viz dodavatelský program. Výhody Obr. Prvky ENREGIS/Controlbox paralelně pro plošně vsakovaní. extrémně vysoká únosnost, pojízdné automobily - zkoušené TUV extrémně velký retenční objem (cca95%) nízká hmotnost; jen cca 10 kg / element (cca 57 kg/m3) jednoduché osazení schválené příslušenství optimalizovaný proplachovací / revizní kanál > 500 mm

7 PURECO/GITTERBOX 250 Osvědčený, cenově výhodný vsakovací systém pro dešťové vody příznivá cena v případě potřeby možná revize a proplach pojezdné nákladními vozidly zkoušené TUV retenční objem 245 l

8 ENREGIS/GITTERBOX 250 Osvědčený, cenově výhodný vsakovací systém pro dešťové vody Vsakovací systém Vsakovací systém ENREGIS/Gitterbox je výsledkem vývoje v oblasti hospodaření s dešťovými vodami zaměřeného do budoucnosti. Systém ENREGIS/Gitterbox je navrhnuty se zvláštním zaměřením na hospodárné vsakování / retenci dešťové vody. Struktura mřížky dává systému vysokou míru pevnosti (certifikované TUV-Nord) při současné optimalizaci proudění. Tím je zabezpečené, že systém ENREGIS/Gitterbox je trojdimenzionálně průtočný. Protékající médium se může okamžitě rozšířit na všecky strany, rozdělování média potrubími ve štěrkovém obsypu je nepotřebné. Extrémně dobrým poměrem cena/výkon, jako i vynikající únosností staví systém ENREGIS/Gitterbox nové měřítka a zpřístupňuje nové možnosti využití v moderním a zároveň nákladově výhodném hospodaření s dešťovými vodami Obr. ENREGIS/Gitterbox, revizní a proplachovací kanál Kvalitativní standardy zkoušení druhové čistoty použitého materiálu stálá kontrola koncového produktu vyrobené v EU. Z uvedeného vyplývající vysoký kvalitativní standard a promyšlená statika systému zabezpečují produkt, který vyhovuje i při nejvyšších požadavcích. Certifikované v TUV Nord, kde prošel ENREGIS/Gitterbox náročným testovacím procesem. Obr. ENREGIS, komunální vsakovací zařízení Schleswig Výhody vysoká únosnost zkoušené TUV extrémně velký retenční objem (cca 95%) nízká hmotnost; jen cca 12 kg / element (cca 48 kg/m3) jednoduché osazení podle potřeby s proplachovacím a revizním kanálem DN 100 Obr. ENREGIS, testovací centrum TUV

9 ENREGIS/PERMAVOID 38 Vhodné pro podpovrchové vsakování, nebo i pro extrémně hluboké zabudovaní extrémně únosný systém nízká stavební výška možnost systémového propojení s ENREGIS/Permachannel a ENREGIS/PermafiIter Biomat ideální při vysoké hladině spodní vody, vhodné pro extremní hloubku uložení

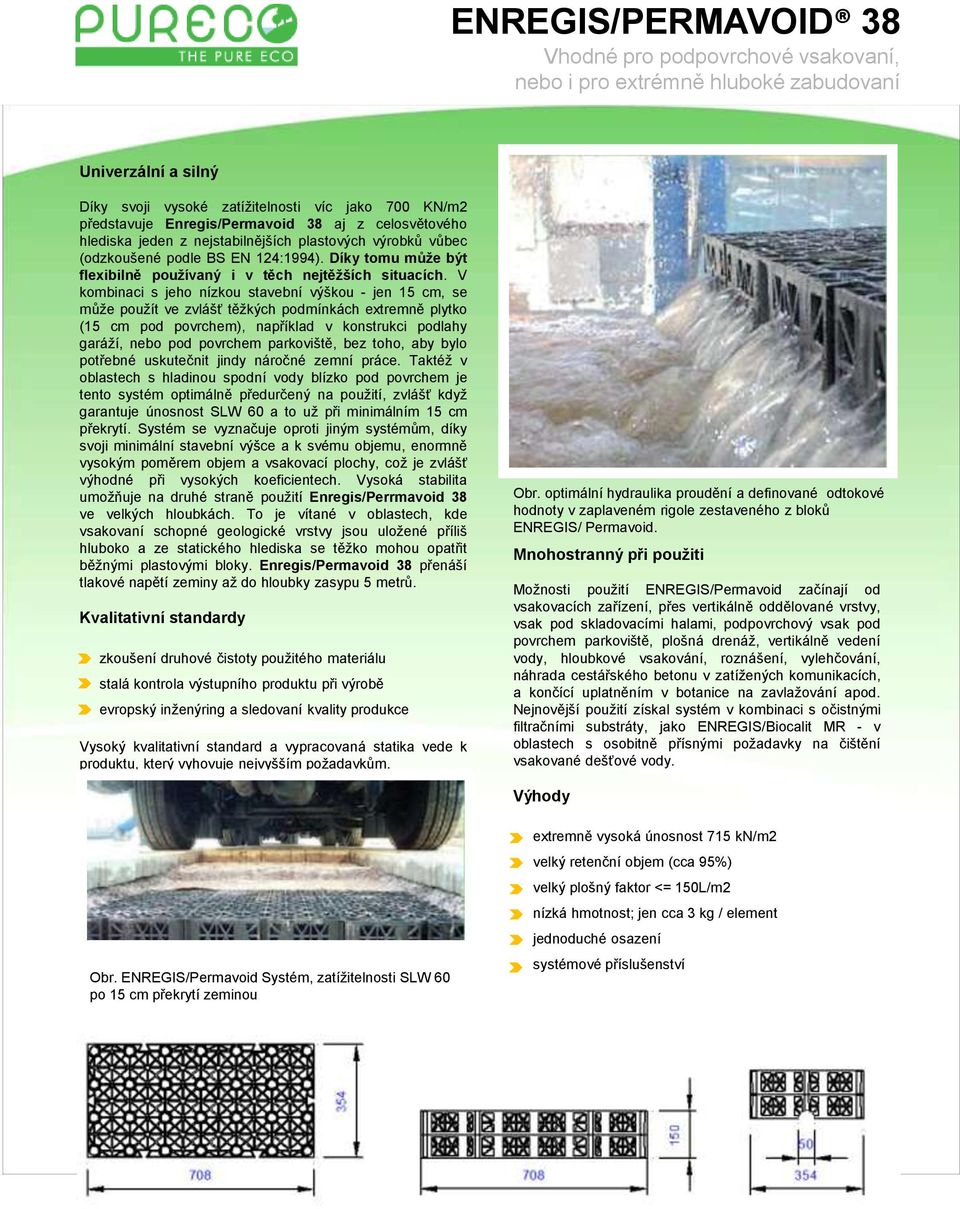

10 ENREGIS/PERMAVOID 38 Vhodné pro podpovrchové vsakovaní, nebo i pro extrémně hluboké zabudovaní Univerzální a silný Díky svoji vysoké zatížitelnosti víc jako 700 KN/m2 představuje Enregis/Permavoid 38 aj z celosvětového hlediska jeden z nejstabilnějších plastových výrobků vůbec (odzkoušené podle BS EN 124:1994). Díky tomu může být flexibilně používaný i v těch nejtěžších situacích. V kombinaci s jeho nízkou stavební výškou - jen 15 cm, se může použít ve zvlášť těžkých podmínkách extremně plytko (15 cm pod povrchem), například v konstrukci podlahy garáží, nebo pod povrchem parkoviště, bez toho, aby bylo potřebné uskutečnit jindy náročné zemní práce. Taktéž v oblastech s hladinou spodní vody blízko pod povrchem je tento systém optimálně předurčený na použití, zvlášť když garantuje únosnost SLW 60 a to už při minimálním 15 cm překrytí. Systém se vyznačuje oproti jiným systémům, díky svoji minimální stavební výšce a k svému objemu, enormně vysokým poměrem objem a vsakovací plochy, což je zvlášť výhodné při vysokých koeficientech. Vysoká stabilita umožňuje na druhé straně použití Enregis/Perrmavoid 38 ve velkých hloubkách. To je vítané v oblastech, kde vsakovaní schopné geologické vrstvy jsou uložené příliš hluboko a ze statického hlediska se těžko mohou opatřit běžnými plastovými bloky. Enregis/Permavoid 38 přenáší tlakové napětí zeminy až do hloubky zasypu 5 metrů. Kvalitativní standardy zkoušení druhové čistoty použitého materiálu stalá kontrola výstupního produktu při výrobě evropský inženýring a sledovaní kvality produkce Vysoký kvalitativní standard a vypracovaná statika vede k produktu, který vyhovuje nejvyšším požadavkům. Obr. optimální hydraulika proudění a definované odtokové hodnoty v zaplaveném rigole zestaveného z bloků ENREGIS/ Permavoid. Mnohostranný při použiti Možnosti použití ENREGIS/Permavoid začínají od vsakovacích zařízení, přes vertikálně oddělované vrstvy, vsak pod skladovacími halami, podpovrchový vsak pod povrchem parkoviště, plošná drenáž, vertikálně vedení vody, hloubkové vsakování, roznášení, vylehčování, náhrada cestářského betonu v zatížených komunikacích, a končící uplatněním v botanice na zavlažování apod. Nejnovější použití získal systém v kombinaci s očistnými filtračními substráty, jako ENREGIS/Biocalit MR - v oblastech s osobitně přísnými požadavky na čištění vsakované dešťové vody. Výhody Obr. ENREGIS/Permavoid Systém, zatížitelnosti SLW 60 po 15 cm překrytí zeminou extremně vysoká únosnost 715 kn/m2 velký retenční objem (cca 95%) velký plošný faktor <= 150L/m2 nízká hmotnost; jen cca 3 kg / element jednoduché osazení systémové příslušenství

11 ENREGIS/PERMAFILTER BIOMAT 38 Vsakovací systém schopný absorpce ropných látek extrémně únosné s patentovanou absorpcí ropných látek multifunkční systém: ve spojení s ENREGIS/Permavoid a ENREGIS/Permachannel

12 Integrovaná ochrana životního prostředí Tak jako ENREGIS/Permavoid, tak i ENREGIS/Permafilter je vyvinut pro aplikace s nejvyššími požadavky. V rozměrech a stabilitě jsou oba systémy shodné, ale ENREGIS/Permafilter se vyznačuje další zvláštností: integrovanou geotextilií Biomat odbírávající ropné látky. Při aplikacích, kde se vyžaduje zachycení nebo odbourání ropných produktů se voda přes spojovací kus odvádí z elementu ENREGIS/Permachannel do vsakovacího rigolu přes předsazené bloky ENREGIS/Permafilter, přičemž případné ropné látky se v nich zachytí na vodě plovoucí geotextilií Biomat. Zde se ropné látky za přístupu kyslíku přirozeným způsobem odbourají. Podle očekávané míry znečištění se vyskládavají buď jen prvé řady, nebo celý vsakovací rigol ze zachytávacích bloků ENREGIS/PermafiIter není potřebné vždy celý rigol vyložit s ENREGIS/Permafilter, protože hrubé znečištění se zachytí už v liniových žlabech ENREGIS/Permachannel a dočisti se na prvních elementech ENREGIS/ Permafilter. Oba typy bloků - ENREGIS/Permavoid a ENREGIS/PermafiIter Biomat se dají vyskládat společně do kompaktního celku. ENERGIS Permasystem bakterií odbourávající oleje, vede k zavčasnému aktivování povrchu a zabezpečuje přísun kyslíku do geotextilie. Mimo toho se může i celé vsakovací zařízení obalit patentovanou geotextilií Biomat ENREGIS/Permafilter 38, která zabrání vniknutí olejů, pohonných hmot a maziv do půdy a tyto odbourává na venkovních plochách vsakovacího zařízení. Tím ještě dodatečně chrání podzemní vodu před znečištěním. Nakolik zde jde o přirozený proces odbourávání, který vyžaduje jen dostatečný přísun kyslíku, je použití systému ENREGIS/Olej - stop univerzální a nevyžaduje žádnou osobitou údržbu. (Bližší informace k tématu Ochrana podzemní vody najdete v naši podrobné dokumentaci) Systém Olej stop Patentovaná geotextile Biomat je v bloku ENREGIS/Permafilter osazena volně ve vodorovné poloze. Tím se umožňuje její stoupání a klesání s hladinou vody ve vsakovacím bloku a je zabezpečená její trvalá poloha na hladině vody. Důsledkem je stálý dostatek kyslíku, což je nevyhnutné pro odbourávání oleje, které neprobíhá anaerobně a je odkázané na stálý přísun kyslíku. Speciální patentovaná plastová struktura ulehčuje usazení kultur Výhody extrémně vysoká únosnost 715 kn/m2 extrémně velký retenční objem (cca92%) nízká hmotnost; jen cca 3 kg / element jednoduché osazení patentovaný systém Olej - stop odbourává olej ve vsakovacím rigolu
