CAN-BUS modul MCB-01/02

Transkript

1 CAN-BUS modul MCB-01/02 Modul je určen k připojení na datové rozhraní CAN-BUS v motorových vozidlech s palubním napětím 12V a ukostřeným mínus pólem. Modul převádí digitální informace na analogové, za účelem propojení se vstupy autoalarmů Athos, Nestor a dalších. Seznam podporovaných vozidel je průběžně aktualizován, pro případné informace volejte: Čísla programu uvedená v tabulkách odpovídají verzi FW modulu MCB-01: 5S Čísla uvedená za lomítkem platí pro nový typ převodníku MCB-02. Dodává a servis zajišťuje: JABLOTRON ALARMS a.s. Pod Skalkou 33, Jablonec n.n.

2 ALFA ROMEO Typ Rok výroby Program Barvy vodičů Umístění Brera 2006< 19 H..růžovo/černý L..růžovo/bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 Spider 2009< 19 H..modrý L..bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a < 19 H..růžovo/černý L..růžovo/bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 Brera, 159 JABLOTRON ALARMS a.s. Alfa Romeo Místa připojení,stránka 2

3 AUDI Typ Rok výroby Program Barvy vodičů Umístění A2 2002< 11 H..oranž/zelený černý konektor, viz obrázek A /111 H..oranž/zelený 12-pinový černý konektor (G),na jednotce nad pedály, pos.7 a 8 A H..oranž/zelený 32-pin šedá sv. na jednotce pod přístrojovou deskou nad pedály, pos.12 a 13 ;nebo ve svazku dveří řidiče A4 2008< 37/125 H..oranž/zelený hnědá svorkovnice na jednotce BCM A /116 A Q7 2006< 15/116 H..oranž/zelený H..oranž/zelený H..oranž/zelený 32-pin šedá sv. na jednotce pod přístrojovou deskou nad pedály, pos.18 a 19 ;nebo ve svazku dveří řidiče 32-pin šedá sv. na jednotce pod přístrojovou deskou nad pedály, pos.18 a 19 ;nebo ve svazku dveří řidiče 32-pin šedá sv. na jednotce pod přístrojovou deskou nad pedály, pos.18 a 19 ;nebo ve svazku dveří řidiče S5 2008< 37/125 H..oranž/zelený ve svazku dveří řidiče TT 2006< 11 H..oranž/zelený 12-pinový černý konektor (G),na jednotce nad pedály, pos.7 a 8 JABLOTRON ALARMS a.s. Audi Místa připojení,stránka 3

4 A2 A3,TT A4, A6, Q7 JABLOTRON ALARMS a.s. Audi Místa připojení,stránka 4

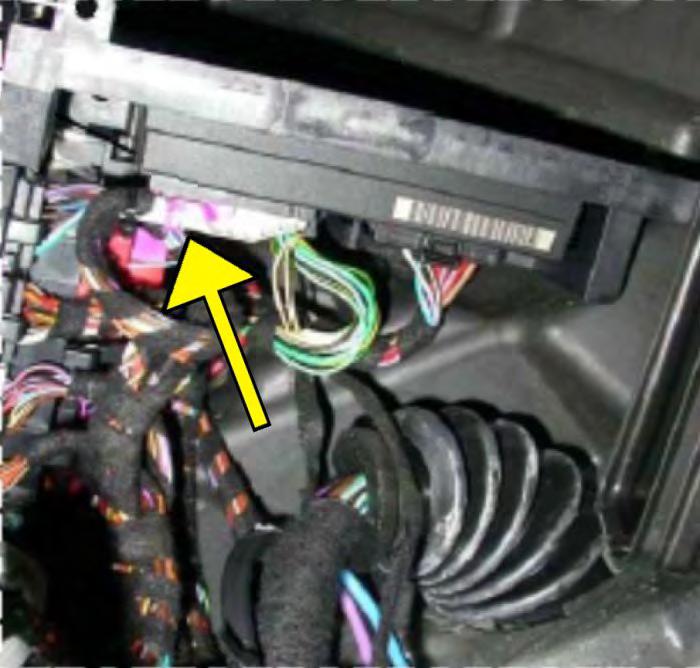

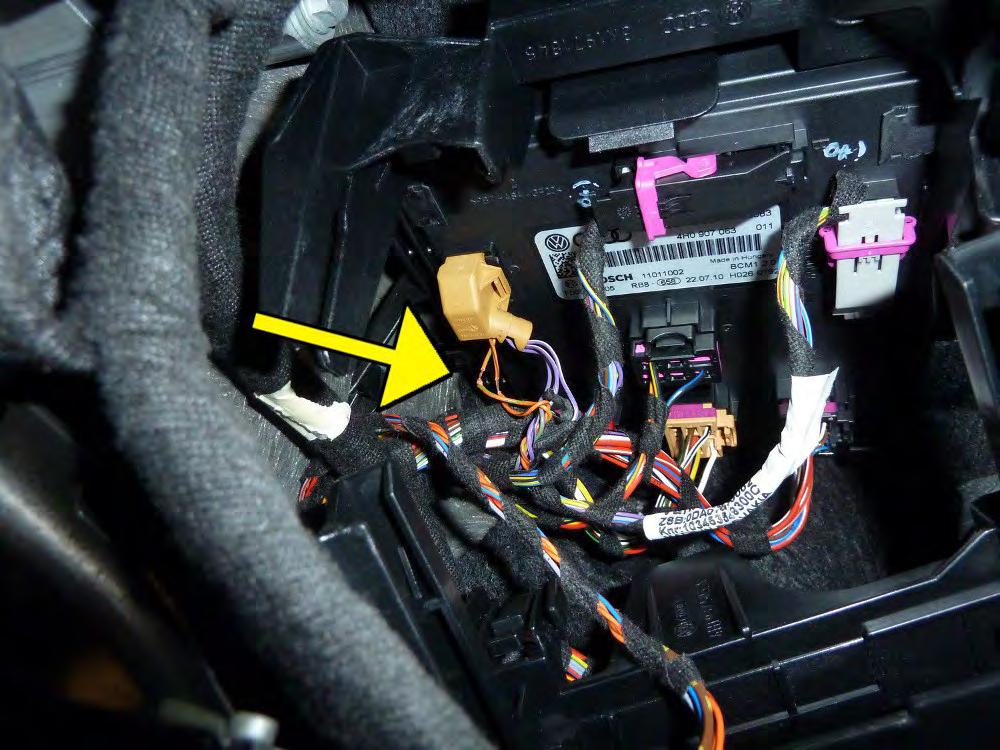

5 A4 (2008) A8 (2011) A8 JABLOTRON ALARMS a.s. Audi Místa připojení,stránka 5

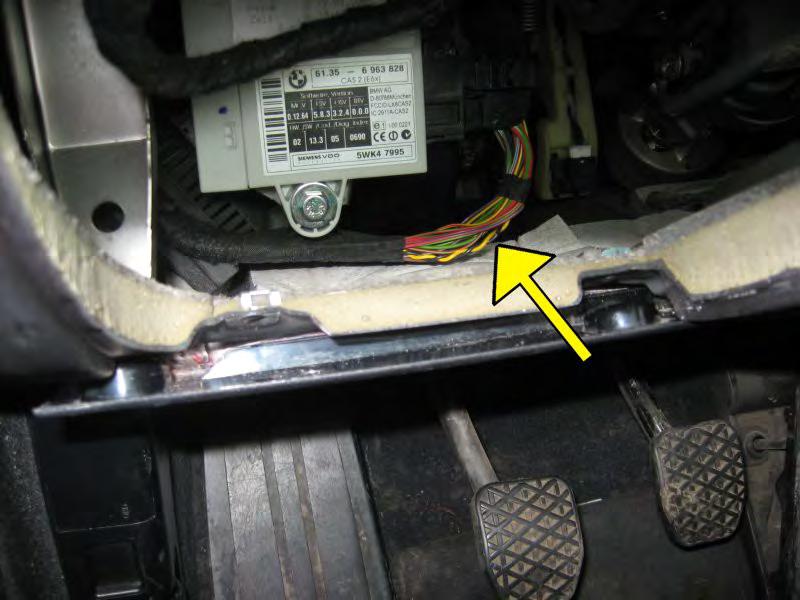

6 BMW Typ Rok výroby Program Barvy vodičů Umístění 1 Serie /255 H..oranž/zelený L..zelený jednotka na levém sloupku u pedálů, 39 pin černo/šedý kon, pos. 45, 46 3 Serie 2005< 26/251 H..oranž/zelený L..zelený CAS jednotka, vlevo od sloupku řízení, 41pin černý kon, pos. 26,35 320D 2014< --/261 H..zluto/červený v prahu u nohou řidiče L..žluto/hnědý 5 Serie H..černý L..žlutý CAS jednotka, vlevo od sloupku řízení, 41pin černý kon, pos. 26,35 7 Serie 2006< 26 H..oranž/zelený v prahu řidiče L..zelený X < 26 X < 26 X < 26/252 H..oranž/zelený L..zelený H..oranž/zelený L..zelený H..oranž/zelený L..zelený CAS jednotka, vlevo od sloupku řízení, černý konektor CAS jednotka, vlevo od sloupku řízení, 41pin černý kon, pos. 26,35 CAS jednotka, vlevo od sloupku řízení, 41pin černý kon, pos. 26,35 1 Serie JABLOTRON ALARMS a.s. BMW Místa připojení,stránka 6

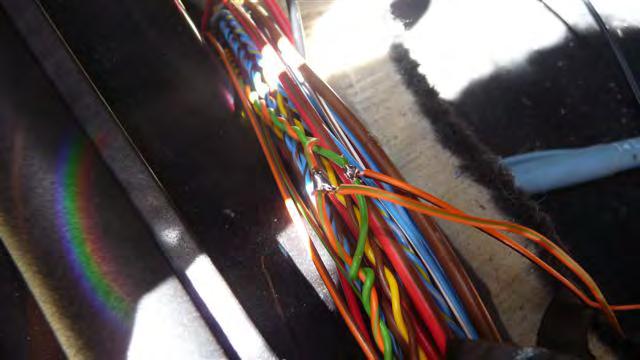

7 7 Serie 3 Serie, X1 320D 2014< JABLOTRON ALARMS a.s. BMW Místa připojení,stránka 7

8 5 Serie, X5, X6 Alternativa připojení v X6, v zavazadlovém prostoru JABLOTRON ALARMS a.s. BMW Místa připojení,stránka 8

9 CITROEN Typ Rok výroby Program Barvy vodičů Umístění Berlingo 2006< 81 různé, rozhodující je umístění bílá svorkovnice PB1 na BSI zepředu, poz. 3(H) 5(L), označení je na plastu, povolit funkci alarmu v konfiguraci elektroniky vozu * C Elysee 2013< --/182 modrá svorkovnice na BSI, 16(H), 18(L) C3 2009< --/181 C4 2006< 81 různé, rozhodující je umístění různé, rozhodující je umístění bílá svorkovnice PB1 na BSI zepředu, poz. 3(H) 5(L), označení je na plastu, povolit funkci alarmu v konfiguraci elektroniky vozu * bílá svorkovnice PB1 na BSI zepředu, poz. 3(H) 5(L), označení je na plastu nebo zeleno/hnědý konektor v bílém pouzdře, na jednotce pod krytem vlevo od volantu, poz. 24 a 26, povolit funkci alarmu v konfiguraci elektroniky vozu * C4 AirCross C4 Cactus 2012< --/431 H...černý svorkovnice autorádia L...bílý 2013< --/182 modrá svorkovnice na BSI, 16(H), 18(L) C8 2006< 81 různé, rozhodující je umístění bílá svorkovnice PB1 na BSI zepředu, poz. 3(H) 5(L), označení je na plastu, povolit funkci alarmu v konfiguraci elektroniky vozu * Jumper 2006< 19 H..růžovo/černý L..růžovo/bílý 36-pin modrá svorkovnice na jednotce BSI vzadu, pos.5 a 6, povolit funkci alarmu v konfiguraci elektroniky vozu * * popis konfigurace je uveden na AUTOFÓRU Jablotronu v samostatném dokumentu JABLOTRON ALARMS a.s. Citroen Místa připojení,stránka 9

10 C3, C4, C8, Berlingo C4 jiná možnost připojení JABLOTRON ALARMS a.s. Citroen Místa připojení,stránka 10

11 C4 AirCross C4 Cactus, C-Elysee JABLOTRON ALARMS a.s. Citroen Místa připojení,stránka 11

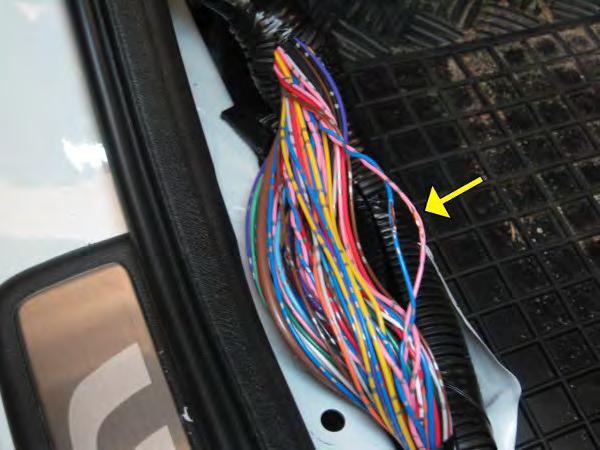

12 Jumper JABLOTRON ALARMS a.s. Citroen Místa připojení,stránka 12

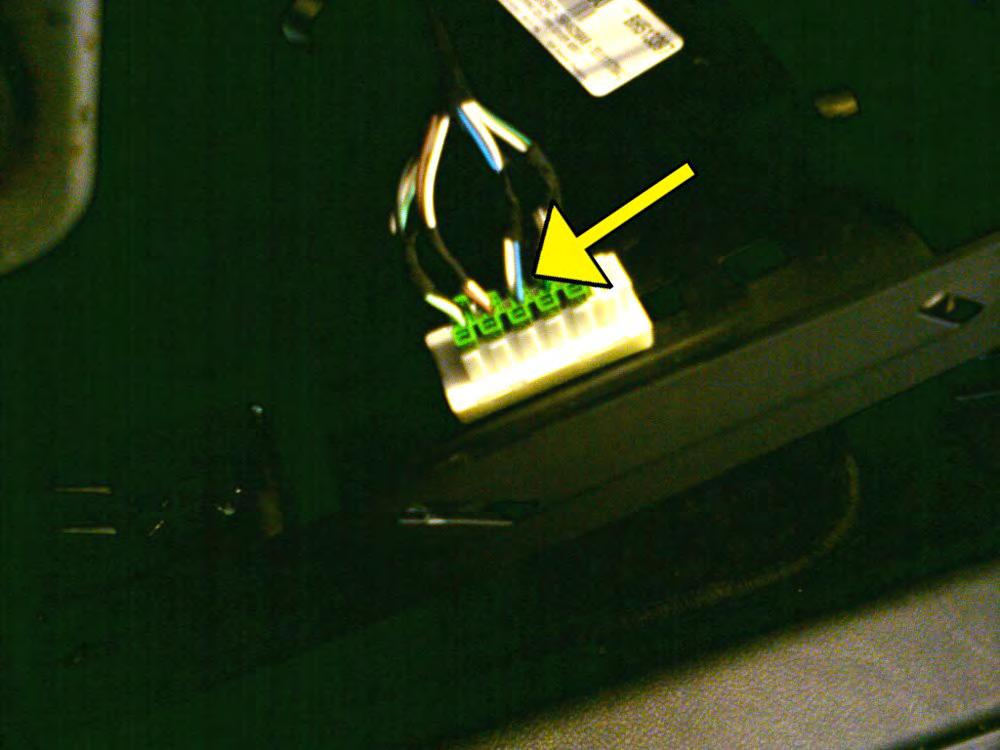

13 Typ Rok výroby Program Barvy vodičů Umístění Charger 2011< - /241 Nitro 2007< 35 H..modrý L..bílý H..bílo/šedý L..bílo/oranž bílý konektor na spodním krytu palubní desky šedá svorkovnce. u nohou řidiče Charger JABLOTRON ALARMS a.s. Dodge Místa připojení,stránka 13

14 Nitro JABLOTRON ALARMS a.s. Dodge Místa připojení,stránka 14

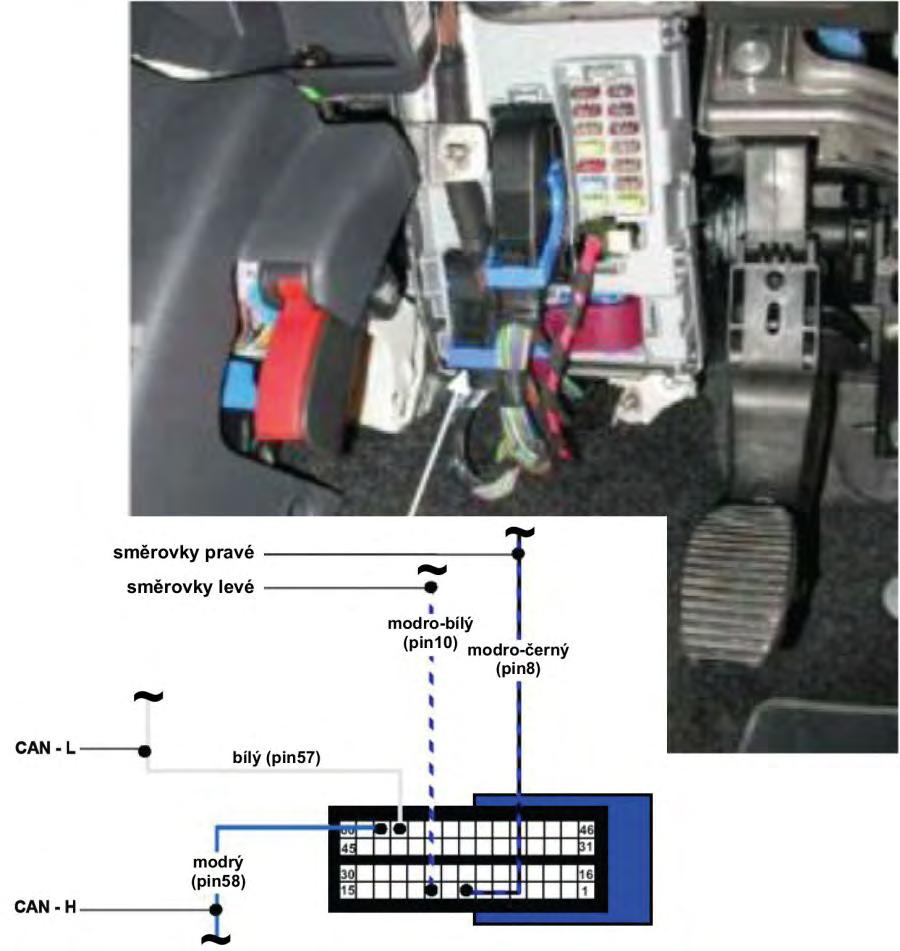

15 FIAT Typ Rok výroby Program Barvy vodičů Umístění < 21/176 Bravo 2007< 19/172 H..modrý L..bílý H..modrý L..bílý 60-pin modro/fialová svorkovnice u pojistek dole, pos.37 a 52 nebo 16-pin černý konektor na pojistkové skříňce na straně řidiče 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 Croma 2005< 19 H..růžovo/černý L..růžovo/bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 Doblo 2010< 21 H..modrý svorkovnice diagnostiky 1, 9 L..bílý Ducato /171 H..růžovo/černý L..růžovo/bílý 36-pin modrá svorkovnice na jednotce BSI vzadu, pos.5 a 6 Ducato 2011< 21/175 H..černo/oranž. L.. bílo/oranž. svorkovnice diagnostiky 1 (CAN-H), 9 (CAN-L) Fiorino 2008< 21 H..modrý L..bílý 16-pin černý konektor na pojistkové skříňce na straně řidiče Freemont 2011< - /242 H..modrý L..bílý hnědý konektor na straně řidiče, vlevo pod palubní deskou Grande Punto 2005< 21 H..růžovo/černý L..růžovo/bílý 60-pin černo/modrá svorkovnice u pojistek dole, pos.39 a 54 Panda 2004< 19 H..růžovo/černý L..růžovo/bílý 36-pin modrá svorkovnice na pojistkách vzadu, pos.35 a 36 Scudo 2007< 81 H..bílý L..světle modrý Bílá svorkovnice PB1 ( pos 3 a 5 ) na jednotce BSI na straně spolujezdce, povolit funkci alarmu v konfiguraci elektroniky vozu Sedici 2007< 28/311 H..červený L..bílý 22-pin modrá svorkovnice na jednotce nad pedály, pos.2 a 1 Stilo /173 H..růžovo/černý L..růžovo/bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 Stilo 2006< 19 H..modrý L bílý 32-pin černo/fialová svorkovnice u pojistek, pos.10 a 28 JABLOTRON ALARMS a.s. Fiat Místa připojení,stránka 15

16 Bravo, Croma, Stilo Ducato Ducato 2011< JABLOTRON ALARMS a.s. Fiat Místa připojení,stránka 16

17 Fiorino, 500 Freemont JABLOTRON ALARMS a.s. Fiat Místa připojení,stránka 17

18 Grande Punto Scudo JABLOTRON ALARMS a.s. Fiat Místa připojení,stránka 18

19 Sedici JABLOTRON ALARMS a.s. Fiat Místa připojení,stránka 19

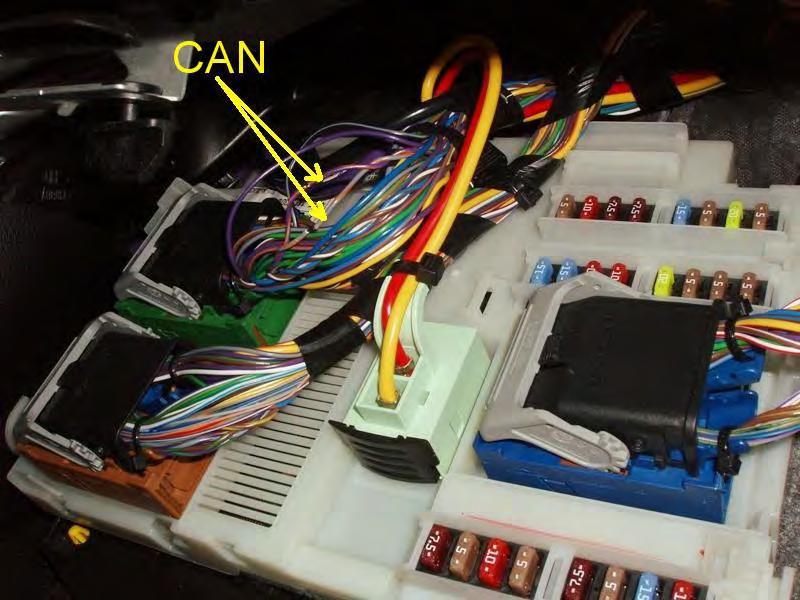

20 FORD Typ Rok výroby Program Barvy vodičů Umístění B-Max 2013< --/132 svorkovnice diagnostiky, 3(H) 11(L) Fiesta Fiesta 2006< 33/138 H..šedo/červený svorkovnice diagnostiky, 3(H) 11(L) L..modro/červený 2013< --/141 svorkovnice diagnostiky, 3(H) 11(L) Focus II /137 H..šedý L..modrý 32 pinový konektor na pojistkách zespodu (pos.16 a 32),nebo svorkovnice diagnostiky Focus III 2012< --/131 svorkovnice diagnostiky, 3(H) 11(L) Fusion 2007< 33 H..šedo/červený svorkovnice diagnostiky, 3(H) 11(L) Galaxy 2006< 36/136 L..modro/červený H..šedo/oranž L..fialovo/oranž zelený konektor na řídicí jednotce pod odkládací skříňkou spolujezdce Kuga 2013< --/131 svorkovnice diagnostiky, 3(H) 11(L) Mondeo Ranger 2007< 36/136 H..šedo/oranž svazek ze dveří spolujezdce L..fialovo/oranž 2011< --/147 svorkovnice diagnostiky, 3(H) 11(L) Tourneo Connect 2013< --/131 svorkovnice diagnostiky, 3(H) 11(L) Tranzit /148 svorkovnice diagnostiky, 3(H) 11(L) Tranzit Custom 2013< --/133(134) svorkovnice diagnostiky, 3(H) 11(L) S-Max 2006< 36/136 H..šedo/oranž L..fialovo/oranž zelený konektor na řídicí jednotce pod odkládací skříňkou spolujezdce, pos.24,25 nebo 32,33 (41,42) JABLOTRON ALARMS a.s. Ford Místa připojení,stránka 20

21 Focus Fiesta, Fusion, Kuga, Tourneo Connect JABLOTRON ALARMS a.s. Ford Místa připojení,stránka 21

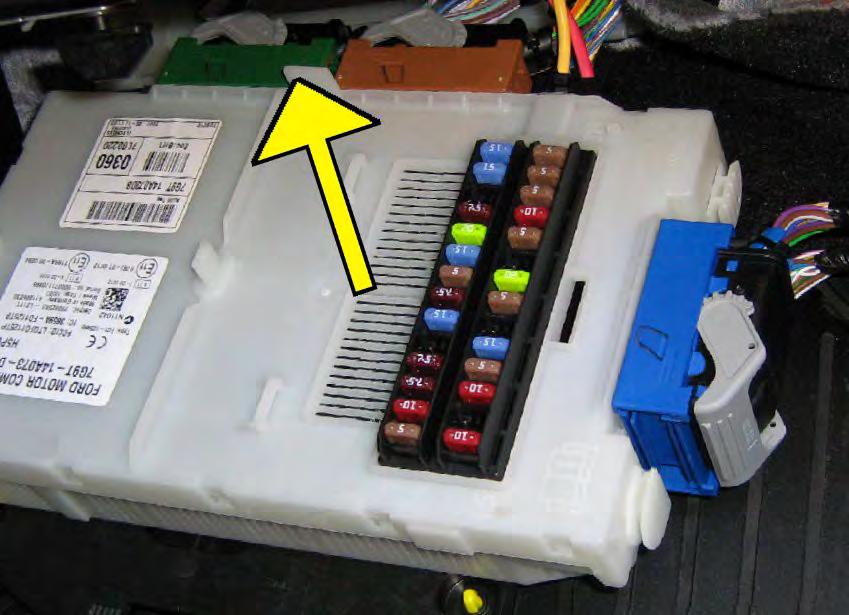

22 Galaxy S-Max JABLOTRON ALARMS a.s. Ford Místa připojení,stránka 22

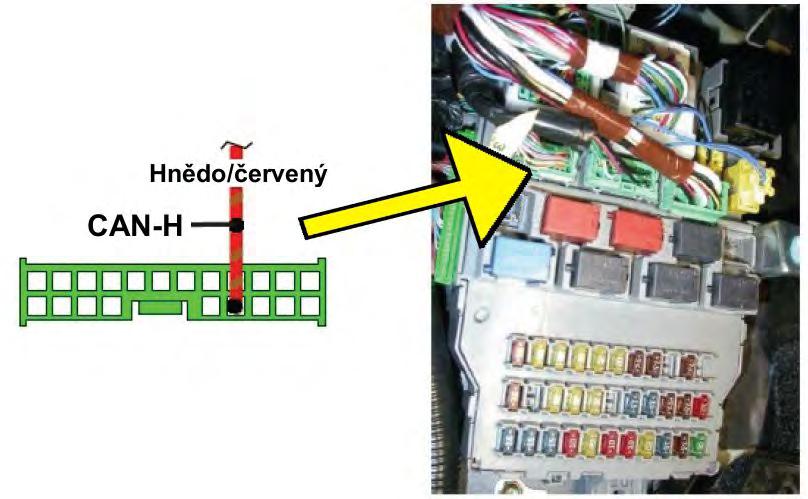

23 Typ Rok výroby Program Barvy vodičů Umístění Accord 2004< 98 H..červeno/hnědý zelená svorkovnice na jednotce pojistek L..ukostřit Accord 2008< 92 H..růžový L..modrý zelená svorkovnice na jednotce pojistek vzadu Civic 2007< 98/231 H..růžový L..ukostřit zelená svorkovnice na jednotce pod volantem Civic 2013< - /235 H..růžový L..modrý v prahu na straně řidiče, nebo na jednotce pod volantem CR-V /231 CR-V 2013< - /235 H..růžový L..ukostřit H..růžový L..modrý zelená svorkovnice na jednotce pod volantem v prahu na straně řidiče, nebo na jednotce pod volantem Accord JABLOTRON ALARMS a.s. Honda Místa připojení,stránka 23

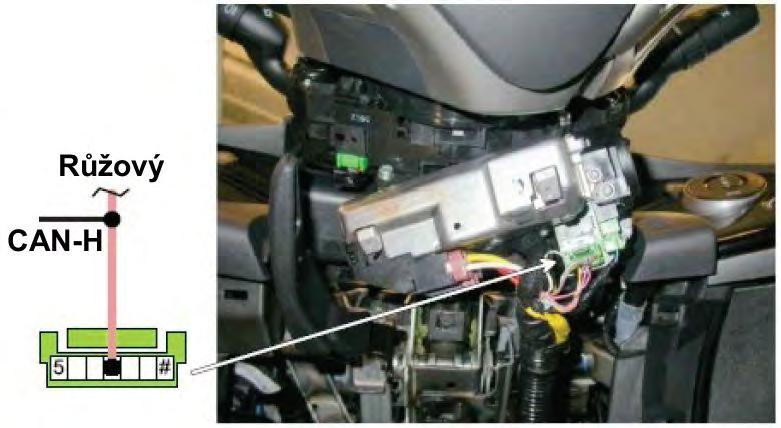

24 Accord 2008< Civic JABLOTRON ALARMS a.s. Honda Místa připojení,stránka 24

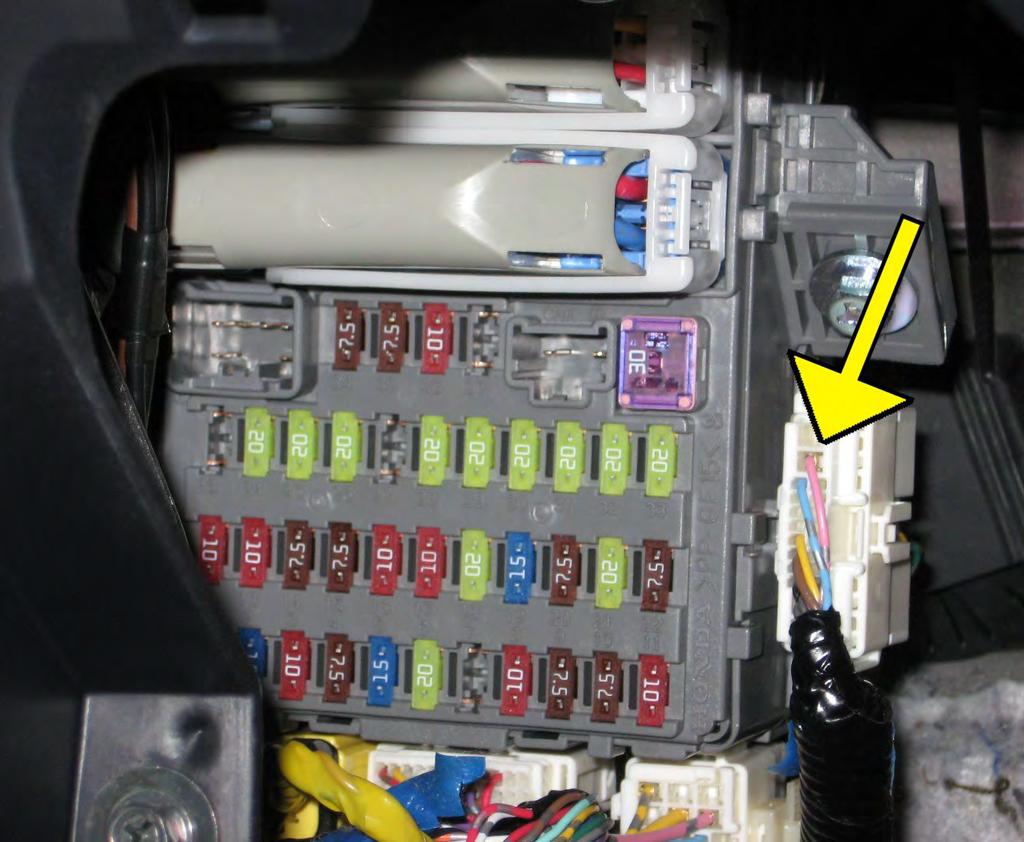

25 CR-V ( ) pojistky CR-V ( ) přístrojová deska JABLOTRON ALARMS a.s. Honda Místa připojení,stránka 25

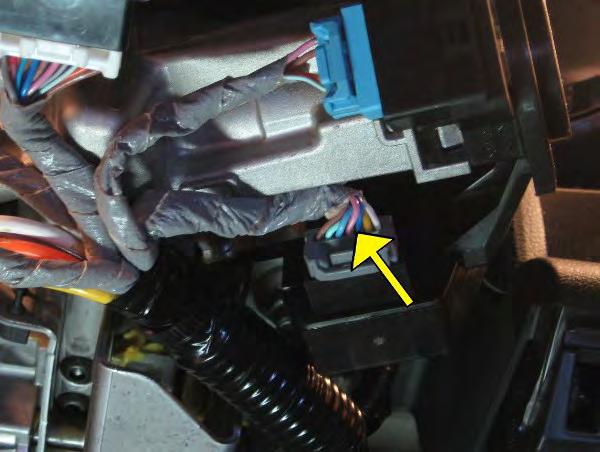

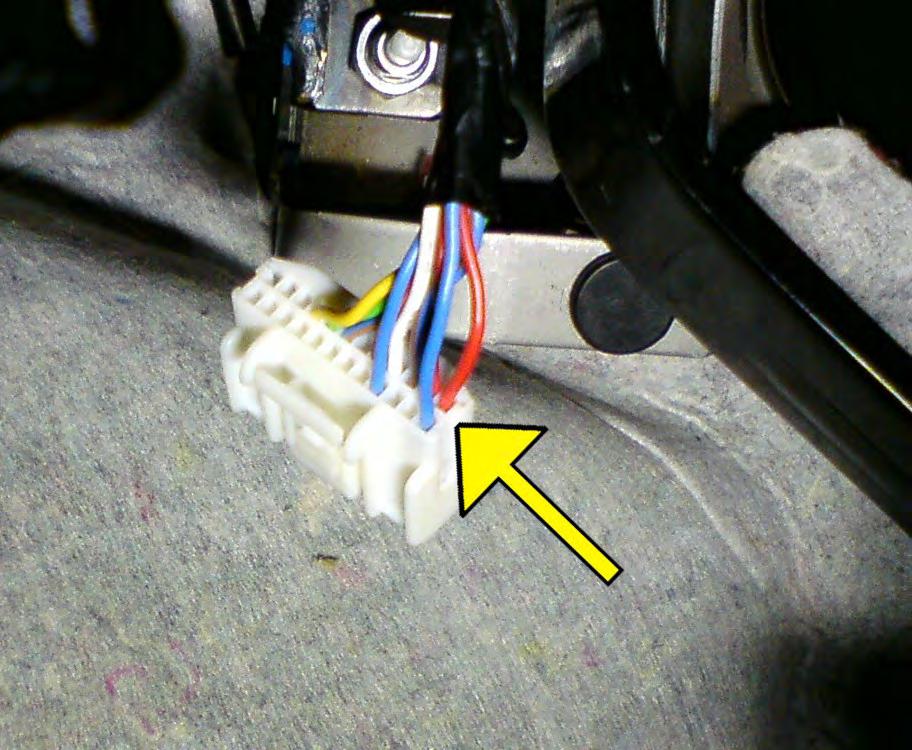

26 CR-V, Civic 2013< práh CR-V, Civic 2013< jednotka pod volantem JABLOTRON ALARMS a.s. Honda Místa připojení,stránka 26

27 Typ Rok výroby Program Barvy vodičů Umístění i < --/283 H..zelený L..oranžový prostřední svorkovnice na jednotce BCM nad pedály i < 75/281 H..červený L..modrý svorkovice IP-G na pojistkách zezadu, vodiče 13 a 1 i < --/282 H..modrý svorkovnice na pojistkách zezadu L..červený ix < --/277 H hnědý svorkovnice za pojistkami L bílý ix < 75/272 H..modrý L..červený svorkovnice H na pojistkách zezadu, vodiče 1 a 8 Santa Fe 2013< --/275 H..modrý svorkovnice v prahu u nohou řidiče L..červený i20 i30 JABLOTRON ALARMS a.s. Hyundai Místa připojení,stránka 27

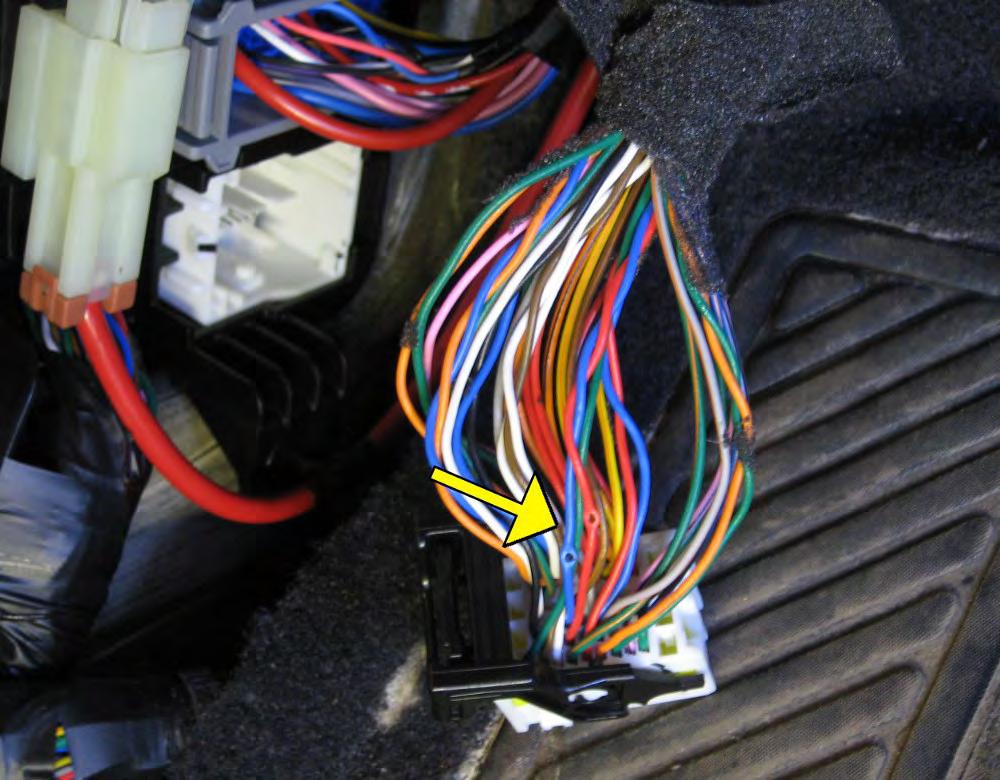

28 i40 ix 20 JABLOTRON ALARMS a.s. Hyundai Místa připojení,stránka 28

29 ix35 Santa Fe JABLOTRON ALARMS a.s. Hyundai Místa připojení,stránka 29

30 CHEVROLET Typ Rok výroby Program Barvy vodičů Umístění, poznámka Cruze 2009< 93/221 H..zelený Na zásuvce diagnostiky L..ukostřit Captiva 2006< 94/215 H..zelený Ve středním panelu Orlando 2010< 94/221 L..ukostřit H..zelený L..ukostřit Na zásuvce diagnostiky Cruze, Orlando Captiva JABLOTRON ALARMS a.s. Chevrolet Místa připojení,stránka 30

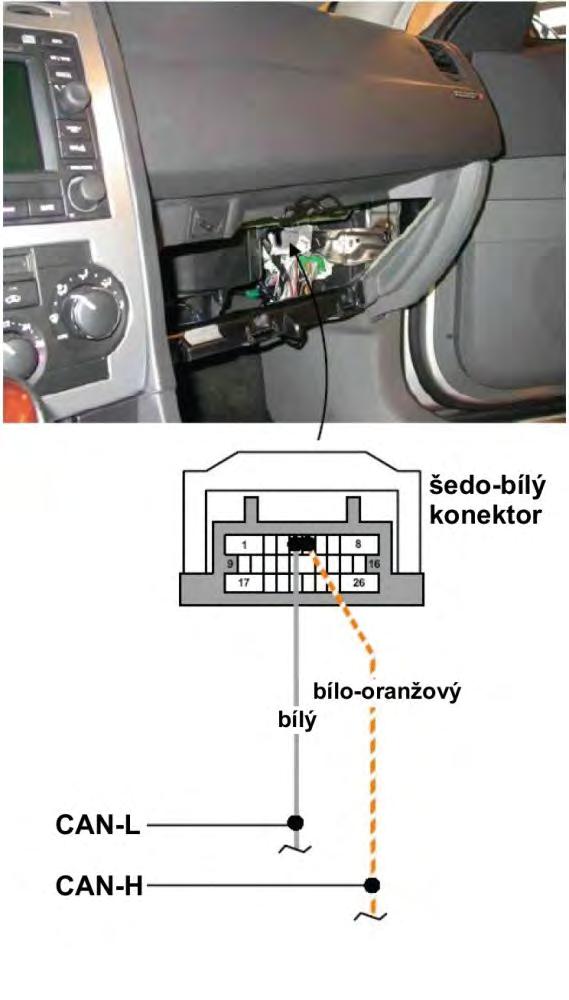

31 Typ Rok výroby Program Barvy vodičů Umístění 300 C 2006< 27 H..bílo/oranžový L..bílý šedo bílý konektor za odkládací skříňkou spolujezdce PT Cruiser Sebring 2007< 27 H..bílo/oranžový ve svazku pod tyčí volantu L..bílý 2008< 27 H..bílo/oranžový ve svazku do dveří řidiče L..bílý 300 C PT Cruiser JABLOTRON ALARMS a.s. Chrysler Místa připojení,stránka 31

32 Typ Rok výroby Program Barvy vodičů Umístění Daily 2007< 19 H..růžovo/černý L..růžovo/bílý 36-pin modrá svorkovnice na jednotce BSI vzadu, pos.5 a 6 Daily JABLOTRON ALARMS a.s. Iveco Místa připojení,stránka 32

33 Typ Rok výroby Program Barvy vodičů Umístění Grand Cherokee Grand Cherokee Grand Cherokee 2006/ H..bílo/oranžový černá svorkovnice pod volantem L..bílý 2011< < --/321 H..bílo/šedý L..bílo/červený velká šedá svorkovnice vedle OBD, nebo bílá na právém boku odkládací skříňky na svorkovnici diagnostiky 6(H), 14(L) Wrangler 2007< 35 H..bílo/šedý L..bílo/oranž hnědá svorkovnice za přístrojovou deskou Wrangler 2012< --/325 H..bílo/šedý L..bílo/červený hnědá svorkovnice za přístrojovou deskou Grand Cherokee 2006/2010 JABLOTRON ALARMS a.s. Jeep Místa připojení,stránka 33

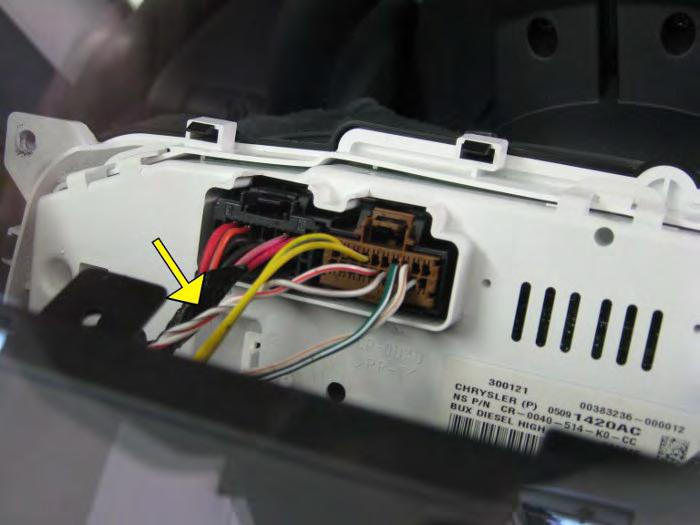

34 Grand Cherokee 2011< Wrangler 2007< JABLOTRON ALARMS a.s. Jeep Místa připojení,stránka 34

35 Wrangler 2012< JABLOTRON ALARMS a.s. Jeep Místa připojení,stránka 35

36 KIA Typ Rok výroby Program Barvy vodičů Umístění Carens 2013< - / 274 H oranžový svorkovnice na pojistkové skříni zezadu L modrý Carnival 2006< 32B H..zelený svazek ze dveří spolujezdce L..oranžový Cee'd 2012< 75 / 276 H červený L modrý svorkovnice MF 11 v prahu u nohou řidiče, pos. 36,37 Optima 2012< 75 / 276 H bíločervený L svorkovnice na pojistkové skříni zezadu žlutočervený Rio 2011< 75 / 277 Sportage 2011< 75 / 278 H hnědý L bílý H modrý L červený svorkovnice na boku pojistkové skříně vlevo svorkovnice na boku pojistkové skříně vpravo Carens JABLOTRON ALARMS a.s. KIA Místa připojení,stránka 36

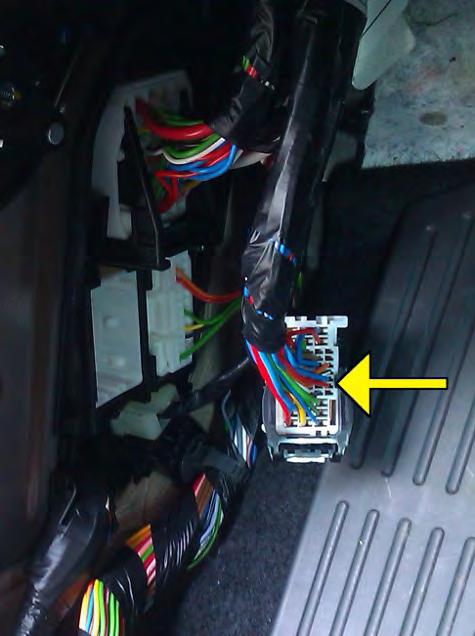

37 Cee'd Optima JABLOTRON ALARMS a.s. KIA Místa připojení,stránka 37

38 Rio Sportage JABLOTRON ALARMS a.s. KIA Místa připojení,stránka 38

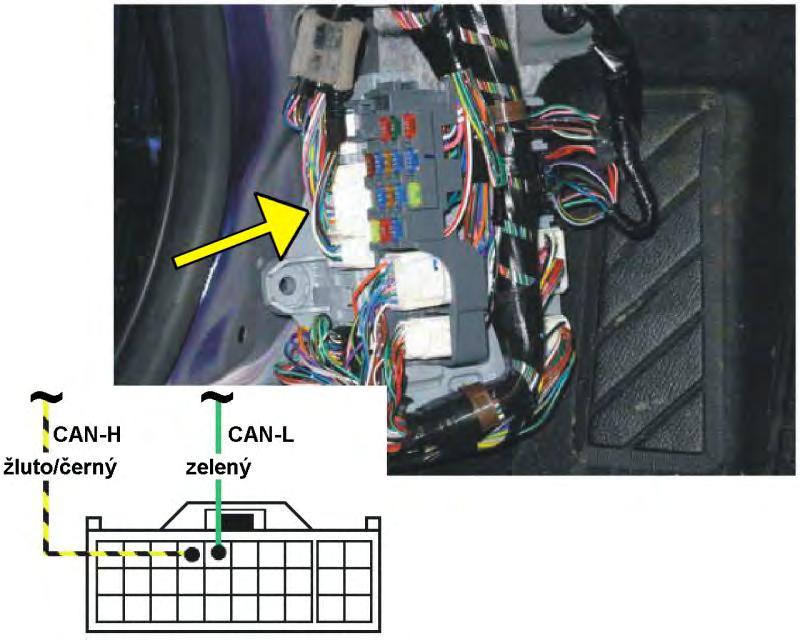

39 MAZDA Typ Rok výroby Program Barvy vodičů Umístění < 41B/355 svorkovnice diagnostiky, 3(H), 11(L) < 42B H..žluto/černý v prahu u nohou řidiče L..zelený CX < --/351 H..zeleno/stříbrný svorkovnice diagnostiky, 3(H), 11(L) L..fialovo/stříbrný 6 CX-5 JABLOTRON ALARMS a.s. Mazda Místa připojení,stránka 39

40 MERCEDES Typ Rok výroby Program Barvy vodičů Umístění A-class 2005< 22 H..hnědo/červený L..hnědý modrý konektor u spínací skříňky, pos. 7 a 8 B-class 2006< 22 H..hnědo/červený L..hnědý černý konektor vlevo na jednotce za odkládací skříňkou spolujezdce C-class < B H..hnědo/červený černý konektor, v prahu u nohou řidiče L..hnědý C-class H..hnědo/červený L..hnědý černý konektor, pod přístrojovou deskou, nad pedály E-class 2005< 22 H..hnědo/červený černý konektor, pod prahem dveří řidiče L..hnědý G-class H..hnědo/červený L..hnědý černý konektor, pod přístrojovou deskou, nad pedály GL 2007< 22/413 H..hnědo/červený za odkládací skříňkou spolujezdce L..hnědý GLA 2014< --/417 ML 2012< --/416 H..zeleno/bílý L..zelený H..hnědo/červený L..hnědý bílý konektor, vlevo pod přístrojovou deskou černý konektor,pod odkládací skříňkou spolujezdce S-class 2006< 23 H..hnědo/červený L..hnědý černý konektor, vlevo pod přístrojovou deskou S < --/421 H..hnědo/červený L..hnědý černý konektor, vlevo pod přístrojovou deskou R-class 2006< 22 H..hnědo/červený L..hnědý černý konektor vlevo na jednotce za odkládací skříňkou spolujezdce Sprinter 2006< 24/411 H..hnědo/červený L..hnědý černý konektor,na držáku vlevo od sloupku řízení Viano 2004< 24/411 H..hnědo/červený L..hnědý černý konektor vlevo na jednotce za odkládací skříňkou spolujezdce Vito 2003< 24/411 H..hnědo/červený L..hnědý černý konektor,za odkládací skříňkou spolujezdce JABLOTRON ALARMS a.s. Mercedes Místa připojení,stránka 40

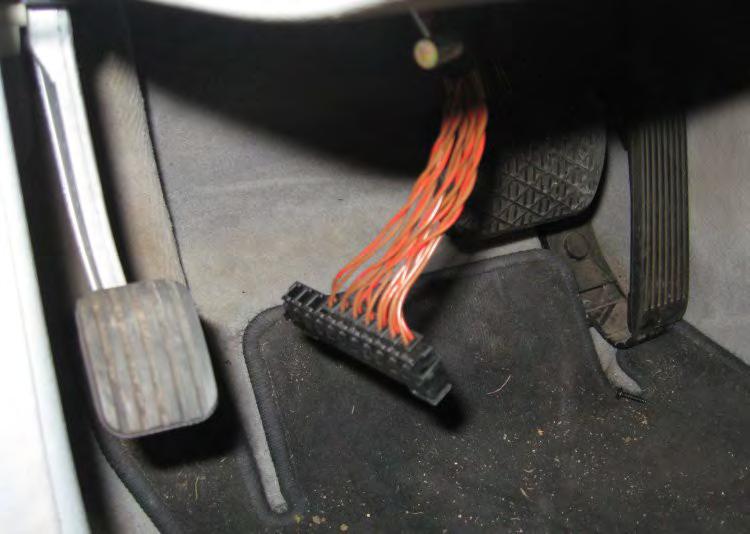

41 C-class <2001 C-class E-class JABLOTRON ALARMS a.s. Mercedes Místa připojení,stránka 41

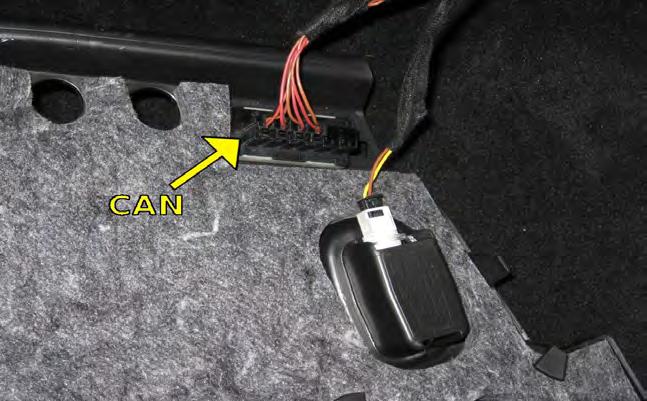

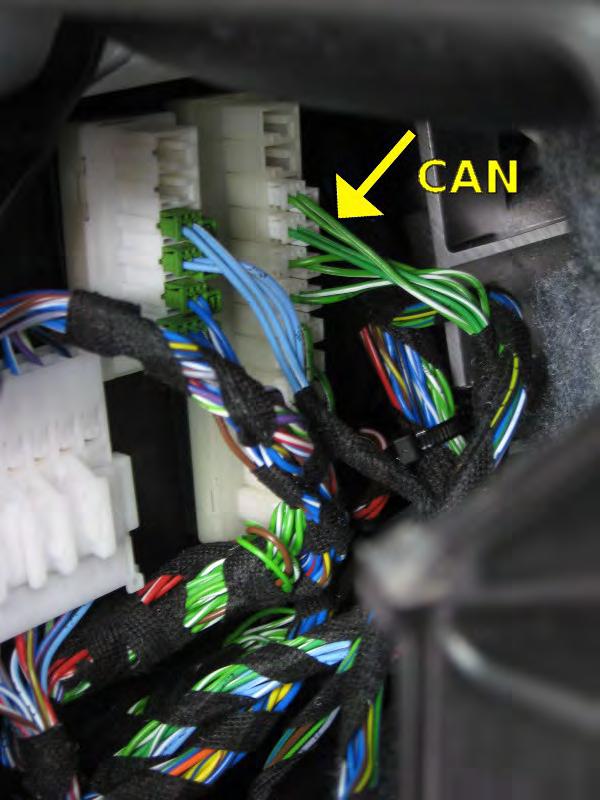

42 G-class GLA 2014< ML 2012< JABLOTRON ALARMS a.s. Mercedes Místa připojení,stránka 42

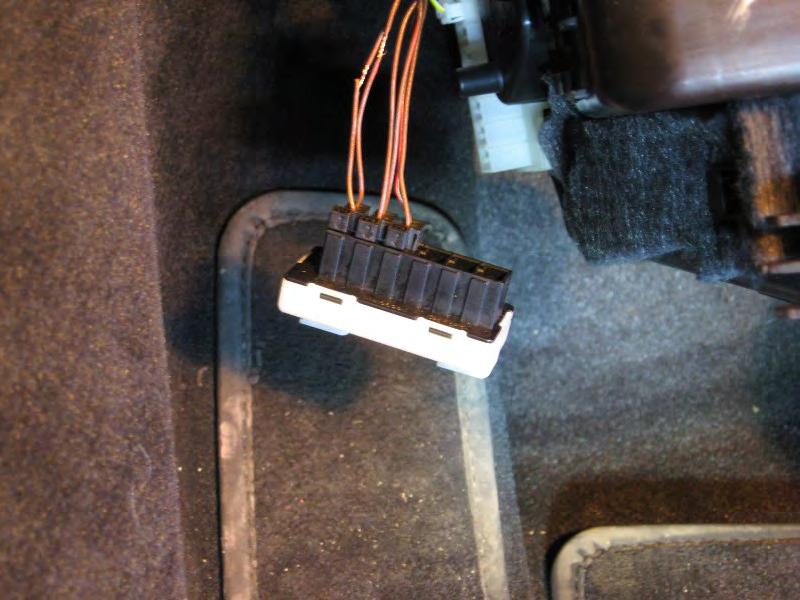

43 R-class S-350 Vito JABLOTRON ALARMS a.s. Mercedes Místa připojení,stránka 43

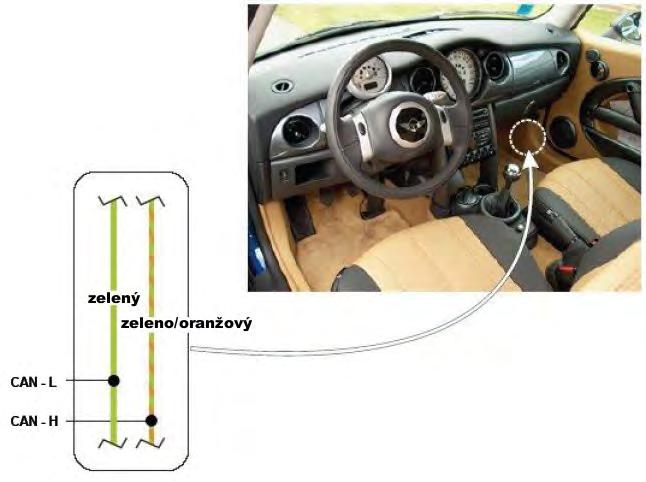

44 Typ Rok výroby Program Barvy vodičů Umístění One 2007< 26 H..zeleno/oranžový v prahu spolujezdce L zelený JABLOTRON ALARMS a.s. Mini Místa připojení,stránka 44

45 MITSUBISHI Typ Rok výroby Program Barvy vodičů Umístění ASX 2011< --/431 H...černý svorkovnice autorádia L...bílý Outlander Pajero 2007< 27/431 H...oranžový svorkovnice autorádia L...bílý 2007< --/435 na svorkovnici diagnostiky 6(H), 14(L) ASX, Outlander JABLOTRON ALARMS a.s. Mitsubishi Místa připojení,stránka 45

46 NISSAN Typ Rok výroby Program Barvy vodičů Umístění Juke 2011< --/332 Micra 2005< 87B/331 na svorkovnici diagnostiky 6(H), 14(L) Note 2007< 87B H..modrý L..žlutý na svorkovnici diagnostiky 6(H), 14(L) řídicí jednotka na straně spolujezdce NV < --/338 H..modrý L..růžový řídicí jednotka na straně spolujezdce Qashqai B/333 na svorkovnici diagnostiky 6(H), 14(L) Qashqai 2014< --/336 Tiida 2007< 87B/331 H..modrý L..žlutý X-Trail * 2007< 87B H..modrý L..růžový na svorkovnici diagnostiky 6(H), 14(L) bílý konektor na řídicí jednotce za odkládací skříňkou spolujezdce, poz. 19 a 39 na řídicí jednotce za odkládací skříňkou spolujezdce * upozornění: u některých modelů X-Trail modul neposkytuje informaci o zajištění a odjištění. Tento signál je možno připojit na oranžový (2), fialový (4), popřípadě zelený (8) vodič na černém řadovém konektoru. Potvrzení směrovými světly je na hnědém (7) a šedém (8) vodiči na hnědém řadovém konektoru. Oba konektory se nacházejí na stejné jednotce jako připojovací místo sběrnice CAN. Micra JABLOTRON ALARMS a.s. Nissan Místa připojení,stránka 46

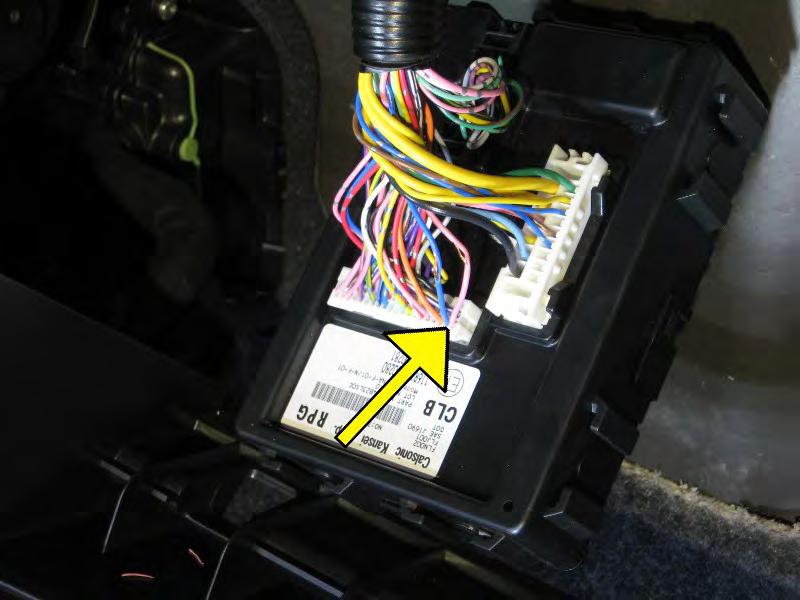

47 Note NV-200 JABLOTRON ALARMS a.s. Nissan Místa připojení,stránka 47

48 Tiida X-Trail JABLOTRON ALARMS a.s. Nissan Místa připojení,stránka 48

49 OPEL Typ Rok výroby Program Barvy vodičů Umístění Antara 2006< 94/215 H..zelený Ve středním panelu L..ukostřit Ampera 2012< --/221 H..zelený L..ukostřit modrý konektor na jednotce pod pojistkami, ve spodní řadě vodičů, zcela vpravo Astra H Corsa 2006< 97/211 H..zelený L..ukostřit H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.50) 60-pinový modro/černý konektor, na pojistkové skříňce vlevo vpředu (pos.54) nebo na šedé svorkovnici na pojistkové skříňce zezadu (pos.20) Insignia 2009< 93/221 H..zelený L..ukostřit modrý konektor na jednotce pod pojistkami, ve spodní řadě vodičů, zcela vpravo Meriva 2010< --/222 Na zásuvce diagnostiky, pos.1(h), L...ukostřit Signum 2002< 97 H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.97) Vectra 2002< 97/211 H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.97) Zafira /211 H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.50) Antara JABLOTRON ALARMS a.s. Opel Místa připojení,stránka 49

50 Corsa JABLOTRON ALARMS a.s. Opel Místa připojení,stránka 50

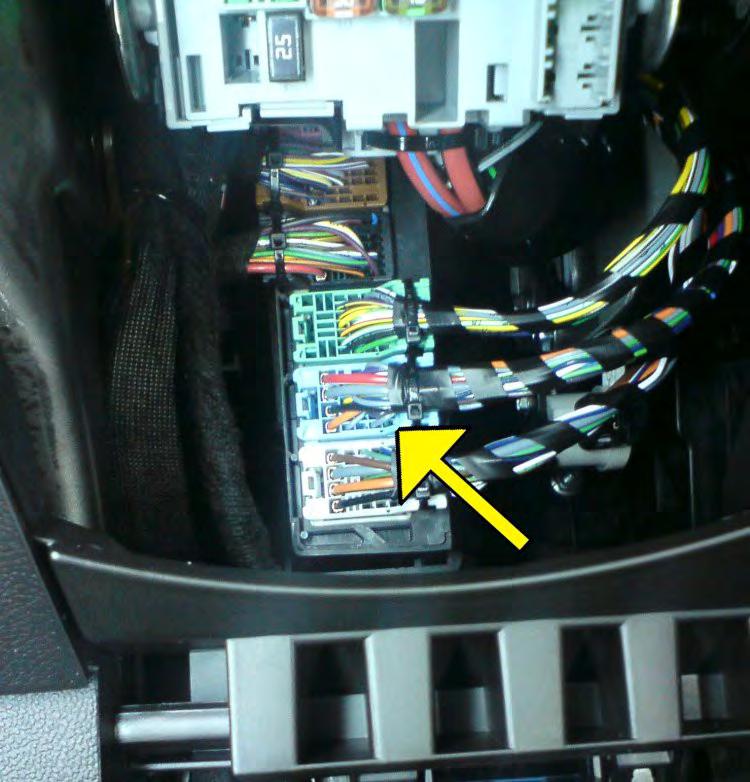

51 Insignia, Ampera Astra, Zafira JABLOTRON ALARMS a.s. Opel Místa připojení,stránka 51

52 Meriva Signum,Vectra JABLOTRON ALARMS a.s. Opel Místa připojení,stránka 52

53 PEUGEOT Typ Rok výroby Program Barvy vodičů Umístění < 81* < --/182 modrá svorkovnice na BSI, 16(H), 18(L) < --/182 H..hnědý modrá svorkovnice na BSI, 16(H), 18(L) L..zelený < 81/181* < 81* < 81* H..bílý L..šedý bilá svorkovnice PB1 na BSI zepředu, označení je na plastu, 3(H) 5(L) bilá svorkovnice PB1 na BSI zepředu, označení je na plastu, 3(H) 5(L) bilá svorkovnice PB1 na BSI zepředu, označení je na plastu, 3(H) 5(L) Boxer 2006< 19/171 Partner 2008< 81/181* Expert 2007< 81/181* H..růžovo/černý L..růžovo/bílý 36-pin modrá svorkovnice na jednotce BSI vzadu, pos.5 a 6 bilá svorkovnice PB1 na BSI zepředu, označení je na plastu, 3(H) 5(L) bilá svorkovnice PB1 na BSI zepředu, označení je na plastu, 3(H) 5(L) * povolit funkci alarmu v konfiguraci elektroniky vozu pokud není alarm v konfiguraci vozu povolen, modul signalizuje pouze zapnutí klíčku Postup nastavení: Konfigurace a služby počítačů >> Test jednotlivých počítačů >> Inteligentní rozvodná jednotka BSI >> Dálková konfigurace >> Alarm >> u p207 nastavit pro dodatečnou montáž u p308 nastavit standart u p3008 nastavit standart JABLOTRON ALARMS a.s. Peugeot Místa připojení,stránka 53

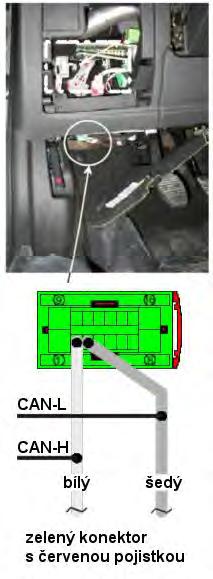

54 modely 207; 308; 3008; Partner; Expert Boxer 2006< JABLOTRON ALARMS a.s. Peugeot Místa připojení,stránka 54

55 JABLOTRON ALARMS a.s. Peugeot Místa připojení,stránka 55

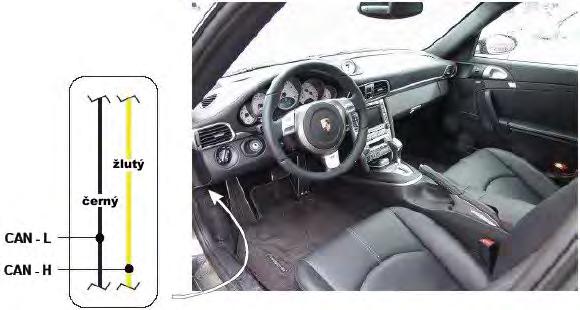

56 PORSCHE Typ Rok výroby Program Barvy vodičů Umístění /361 H..žlutý v prahu řidiče L..černý Carrera 997 Cayenne Cayman 2005< H..žlutý v prahu řidiče L..černý /114 H..oranž/zelený ve svazku dveří řidiče 2007< H..žlutý v prahu řidiče L..černý 911, Carrera, Cayman JABLOTRON ALARMS a.s. Porsche Místa připojení,stránka 56

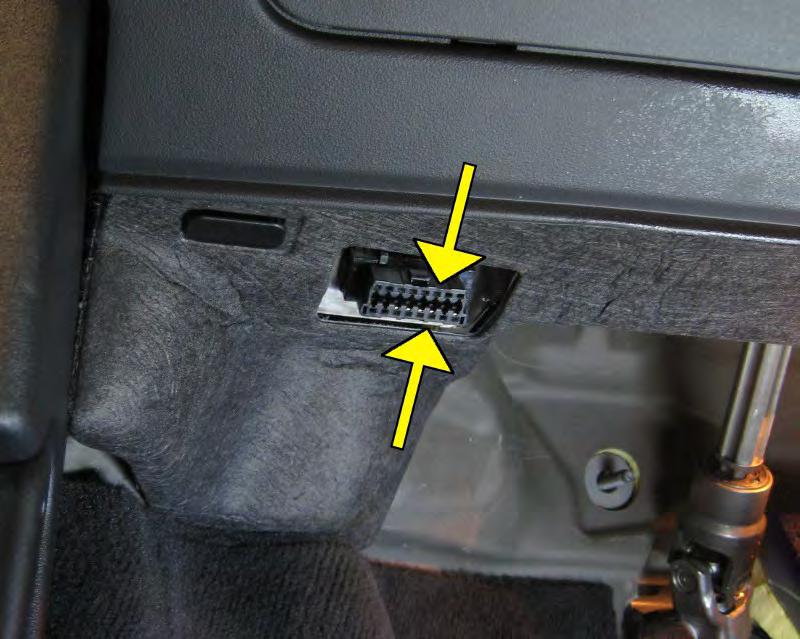

57 Typ Rok Program Barvy vodičů Umístění výroby Discovery 2010< --/441 na svorkovnici diagnostiky 3(H) 11(L) Evoque B/441 na svorkovnici diagnostiky 3(H) 11(L) Evoque 2014< --/443 na svorkovnici diagnostiky POZOR! 6(H) 14(L) Sport 2014< --/444 na svorkovnici diagnostiky POZOR! 6(H) 14(L) Freelander < --/442 na svorkovnici diagnostiky 3(H) 11(L) Vogue 2011< --/441 na svorkovnici diagnostiky 3(H) 11(L) JABLOTRON ALARMS a.s. Range Rover Místa připojení,stránka 57

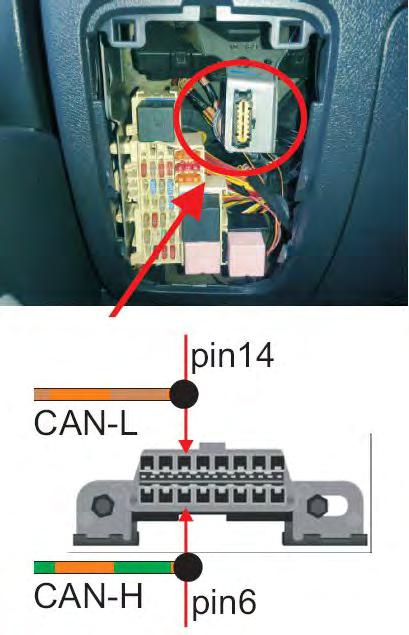

58 RENAULT Typ Rok výroby Program Barvy vodičů Umístění Captur Clio III 2013< --/343 na svorkovnici diagnostiky 6(H), 14(L) 2009< --/343 na svorkovnici diagnostiky 6(H), 14(L) Fluence 2009< --/341 na svorkovnici diagnostiky 6(H), 14(L) Laguna 2008< 86B H..zelený černá svorkovnice na pojistkové skříni L..šedý Laguna 2012< --/342 na svorkovnici diagnostiky 6(H), 14(L) Master 2010< 87B na svorkovnici diagnostiky 6(H), 14(L) Megane 2009< 86B/341 na svorkovnici diagnostiky 6(H), 14(L) Captur, Clio JABLOTRON ALARMS a.s. Renault Místa připojení,stránka 58

59 Laguna Fluence, Megane JABLOTRON ALARMS a.s. Renault Místa připojení,stránka 59

60 Master JABLOTRON ALARMS a.s. Renault Místa připojení,stránka 60

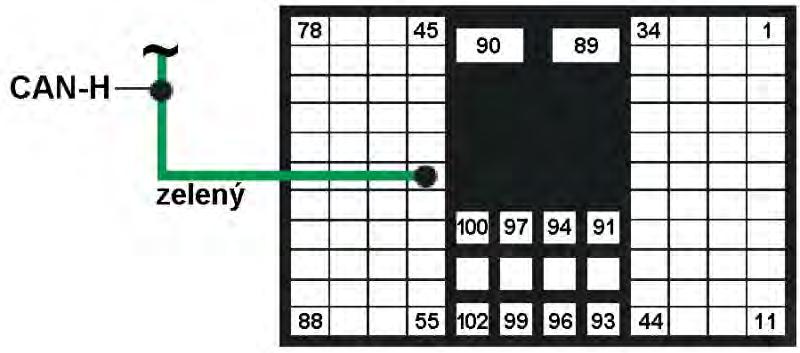

61 SAAB Typ Rok výroby Program Barvy vodičů Umístění B/365 H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.8) B H..zelený L..ukostřit 102-pinový šedo/černý konektor, v prahu u nohou řidiče (pos.8) < 96B H..zelený svazek kabelů viz obrázek L..bílý JABLOTRON ALARMS a.s. Saab Místa připojení,stránka 61

62 SEAT Typ Rok výroby Program Barvy vodičů Umístění Altea 2004< 11 H..oranž/zelený 12-pinový černý konektor (G), pos.7 a 8 Cordoba 2002< 11 Ibiza 2002< 11/112 H..oranž/zelený H..oranž/zelený 18-pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a 12 Leon H..oranž/zelený na jednotce nad pedály Leon 2005< 11/111 H..oranž/zelený 12-pinový černý konektor (G), pos.7 a 8 Toledo 2014< 11/111 H..oranž/zelený svazek autorádia Cordoba,Ibiza JABLOTRON ALARMS a.s. Seat Místa připojení,stránka 62

63 Leon Altea,Leon 2005< JABLOTRON ALARMS a.s. Seat Místa připojení,stránka 63

64 Typ Rok výroby Program Barvy vodičů Umístění Forester 2008< 39B H..růžový L..modrý na jednotce u tyče řízení Impreza 2007< 39B/372 H..růžový na jednotce u tyče řízení L..zelenočervený Legacy 2004< 18 H..růžový L..fialový na jednotce u tyče řízení Tribeca Outback 2005< 18 H..růžový L..fialový na jednotce u tyče řízení 2004< 18/371 H..růžový L..fialový na jednotce u tyče řízení Forester 2013< --/375 XV 2012< --/375 Outback 2010< --/376 na svorkovnici diagnostiky (piny 6 a 14) na svorkovnici diagnostiky (piny 6 a 14) na svorkovnici diagnostiky (piny 6 a 14) Forester, Impreza JABLOTRON ALARMS a.s. Subaru Místa připojení,stránka 64

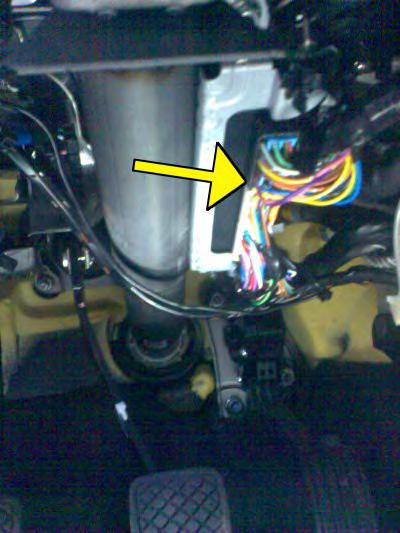

65 Tribeca Legacy Outback JABLOTRON ALARMS a.s. Subaru Místa připojení,stránka 65

66 Typ Rok výroby Program Barvy vodičů Umístění Grand Vitara 2006< 28/311 H..červený L..bílý bílá svorkovnice na černé jednotce u pojistkového boxu Kizashi 2010< --/312 H..červený L..bílý pos.9 a 19 na konektoru G04 na modulu bezklíčkového startu Swift 2007< 28 H..červený L..bílý 22-pin modrá svorkovnice na jednotce nad pedály, pos.2 a 1 Swift 2013< --/313 na svorkovnici diagnostiky (piny 6 a 14) SX < 28/311 H..červený L..bílý 22-pin modrá svorkovnice na jednotce nad pedály, pos.2 a 1 Grand Vitara JABLOTRON ALARMS a.s. Suzuki Místa připojení,stránka 66

67 Swift, SX4 Kizashi JABLOTRON ALARMS a.s. Suzuki Místa připojení,stránka 67

68 ŠKODA Typ Rok výroby Program Barvy vodičů Umístění CitiGo 2012< 11/111 H..oranž/zelený svazek autorádia 62B/122 H..oranž/černý svazek u tyče řízení Fabia 2001< 11/112 H..oranž/zelený 18-pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a 12 Fabia II /111 H..oranž/zelený 18-pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a 12 Fabia III 2014< --/123 H..oranž/zelený na jednotce spínací skříňky Rapid 2012< 11/111 H..oranž/zelený svazek autorádia Roomster 2006< 11/111 H..oranž/zelený 18-pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a 12 Superb /113 H..oranž/zelený 10-pinový černý konektor,v prahu u nohou řidiče, pos.2 a 3 Superb II 2008< 11/111 H..oranž/zelený 52-pinový hnědý konektor na jednotce BCM, pos.15 a 16 Octavia 2001< 11/113 Octavia II /111 H..oranž/zelený (fialovo/bílý) (fialový) H..oranž/zelený ve svazku dveří řidiče, nebo na jednotce pod volantem 12-pinový černý konektor (G),na jednotce nad pedálem spojky, pos.7 a 8 Octavia II 2009< 11/111 H..oranž/zelený 52-pinový hnědý konektor na jednotce BCM, pos.15 a 16 Octavia III 2013< 58B/123 H..oranž/zelený ve svazku dveří řidiče, nebo na jednotce spínací skříňky Yeti 2010< 11/111 H..oranž/zelený svazek v prahu u nohou řidiče JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 68

69 CitiGo (11) CitiGo (62B) JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 69

70 Fabia, Fabia II, Roomster Fabia III JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 70

71 Octavia Octavia II JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 71

72 Octavia II 2009<, Superb 2008< Superb JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 72

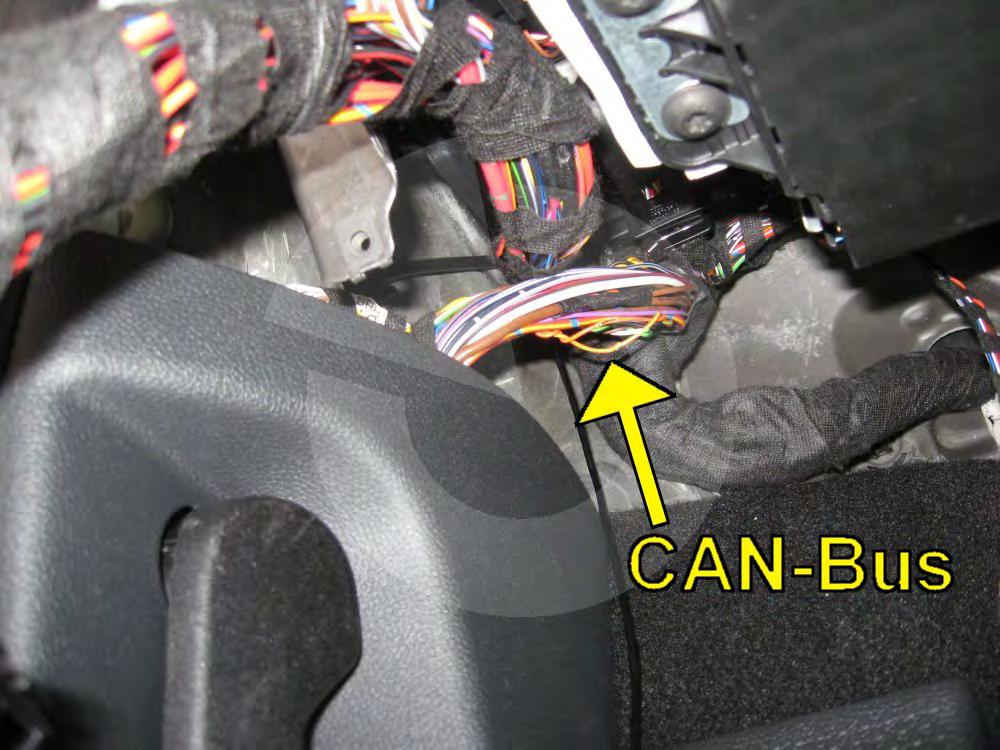

73 Yeti JABLOTRON ALARMS a.s. Škoda Místa připojení,stránka 73

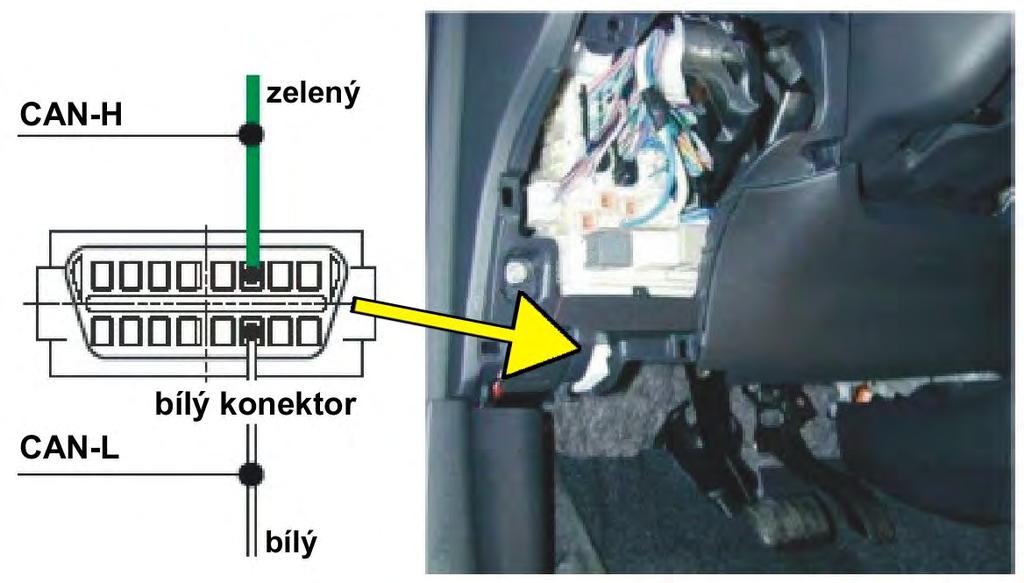

74 Typ Rok výroby Program Barvy vodičů Umístění Auris 2007< 17/381 H..zelený na svorkovnici diagnostiky 6(H), 14(L) L..bílý Avensis 2009< 45B H..modrý na svorkovnici diagnostiky 6(H), 14(L) L..bílý Corolla Land Cruiser 2007< 17 H..zelený na svorkovnici diagnostiky 6(H), 14(L) L..bílý 2010< 17 H..červený na svorkovnici diagnostiky 6(H), 14(L) L..bílý RAV H..zelený na svorkovnici diagnostiky 6(H), 14(L) L..černý RAV4 2007< 17/381 na svorkovnici diagnostiky 6(H), 14(L) Verso 2009< 17/381 H..zelený na svorkovnici diagnostiky 6(H), 14(L) L..bílý Yaris 2005< 17/381 H..modrý L..bílý na šedém konektoru za odkládací schránkou spolujezdce Auris, Corolla, Verso JABLOTRON ALARMS a.s. Toyota Místa připojení,stránka 74

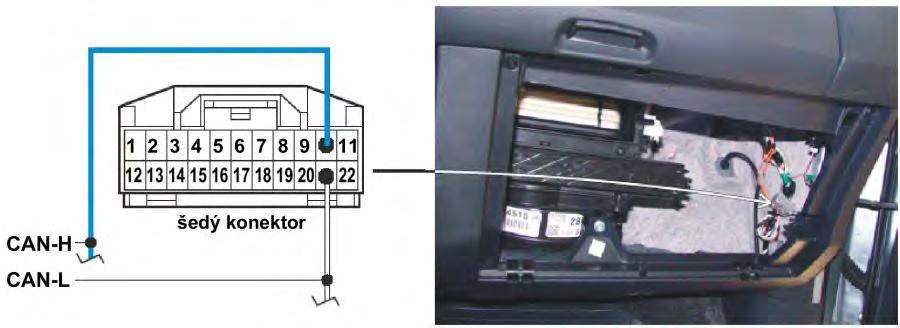

75 Land Cruiser Yaris JABLOTRON ALARMS a.s. Toyota Místa připojení,stránka 75

76 VOLVO Typ Rok výroby Program Barvy vodičů Umístění C < 31B/155 H..šedo/oranžový jednotka na straně spolujezdce L..modro/oranžový S < 31B H..bílý L..zelený stočený pár ve svazku do dveří řidiče, nebo viz obrázek S < 34B H..šedo/oranžový L..fialovo/oranžový na svorkovnici diagnostiky 3(H) 11(L) V < 31B/155 H..šedo/oranžový jednotka na straně spolujezdce L..modro/oranžový V < 31B H..bílý L..zelený na svorkovnici diagnostiky 3(H) 11(L) XC B H..šedo/oranžový L..fialovo/oranžový na svorkovnici diagnostiky 3(H) 11(L) XC < --/151 XC /152 XC < --/151 na svorkovnici diagnostiky 3(H) 11(L) na svorkovnici diagnostiky 3(H) 11(L) na svorkovnici diagnostiky 3(H) 11(L) XC < 31B/157 H..bílý L..zelený stočený pár ve svazku do dveří řidiče, nebo na svorkovnici diagnostiky S 60 JABLOTRON ALARMS a.s. Volvo Místa připojení,stránka 76

77 V 50 S80, V 70; XC 60, XC70, XC 90 JABLOTRON ALARMS a.s. Volvo Místa připojení,stránka 77

78 VW Typ Rok výroby Program Barvy vodičů Umístění Crafter 2006< 24 H..hnědo/červený L..hnědý černý konektor,na držáku vlevo od sloupku řízení EOS 2006< 11 H..oranž/zelený 12-pinový černý konektor (G),na jednotce nad pedály, pos.7 a 8 Golf H..oranž/zelený na jednotce nad pedály Golf < 11/111 H..oranž/zelený 12-pinový černý konektor (G),na jednotce nad pedály, pos.7 a 8 Golf < 58B/123 H..oranž/zelený ve svazku dveří řidiče, nebo na jednotce spínací skříňky Passat B H..oranž/zelený 10-pinový černý konektor,v prahu u nohou řidiče, pos.2 a 3 Passat B /111 H..oranž/zelený 12-pinový černý konektor (G),na jednotce pod palubní deskou, pos.7 a 8 Polo 2001< 11 T /112 T < 11/111 H..oranž/zelený H..oranž/zelený H..oranž/zelený 18-pinový černý konektor,na jednotce nad pedálem spojky, pos.9 a pinový černý konektor,na jednotce nad pedály, pos.1 a 7 bílý černý konektor,na jednotce nad pedály, pos. 20 a 21 Tiguan 2007< 11/111 H..oranž/zelený 12-pinový černý konektor (G),na jednotce pod palubní deskou, pos.7 a 8 Touran 2003< 11/111 H..oranž/zelený 12-pinový černý konektor (G),na jednotce pod palubní deskou, pos.7 a 8 Touareg 2004< 13/115 H..oranž/zelený svazek dveří řidiče JABLOTRON ALARMS a.s. VW Místa připojení,stránka 78

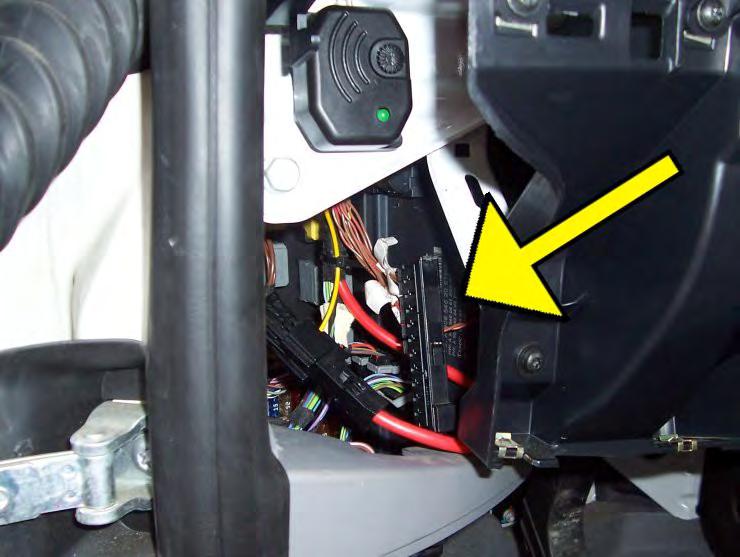

79 Crafter EOS, Golf 5, Passat B6, Tiguan, Touran JABLOTRON ALARMS a.s. VW Místa připojení,stránka 79

80 Passat B5 Golf 4 JABLOTRON ALARMS a.s. VW Místa připojení,stránka 80

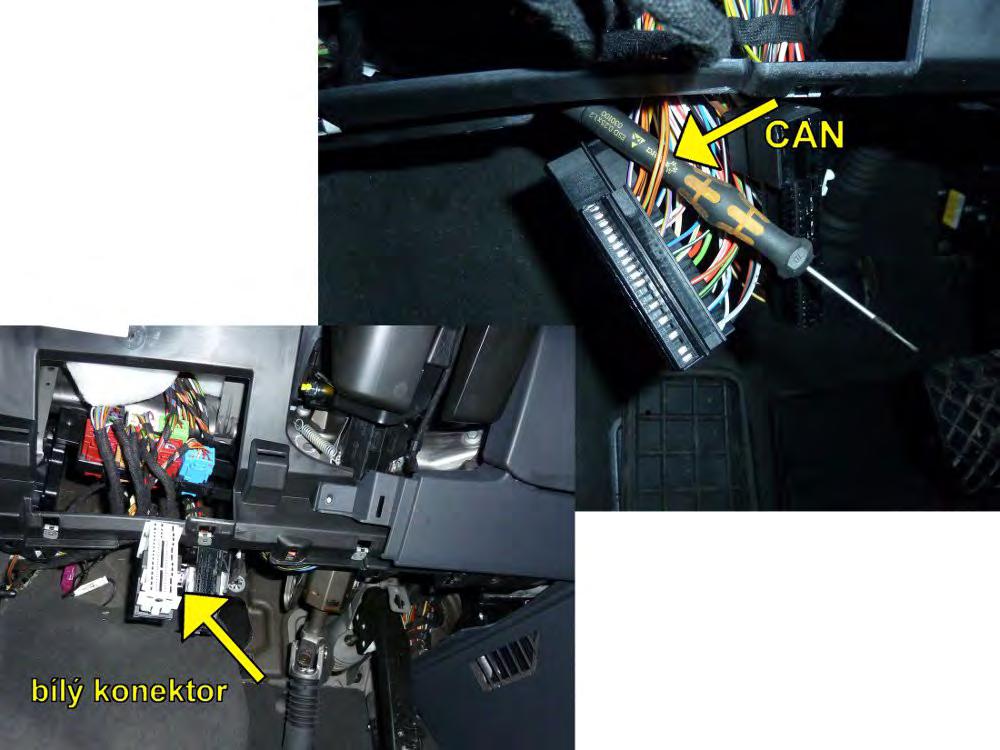

81 Polo T T5 2011< JABLOTRON ALARMS a.s. VW Místa připojení,stránka 81
