Game Station Super Club Duo SERVISNÍ MENU

Transkript

1 SERVISNÍ MENU Pro vstup do tohoto menu sepněte spodní (technický) klíč. Stiskem tlačítka 5 nebo dotykem na tlačítko SERVICE ve spodní části obrazovky. SERVISNÍ MENU je rozděleno do 5-ti sekcí. Pomocí tlačítek 1 a 2 se lze pohybovat dopředu a dozadu. Výběr potvrdíte tlačítkem START. Pro pohyb tomto menu lze použít tlačítka pod obrazovkou nebo přímo na ní. Pro opuštění toho menu vypněte technický (spodní) klíč.

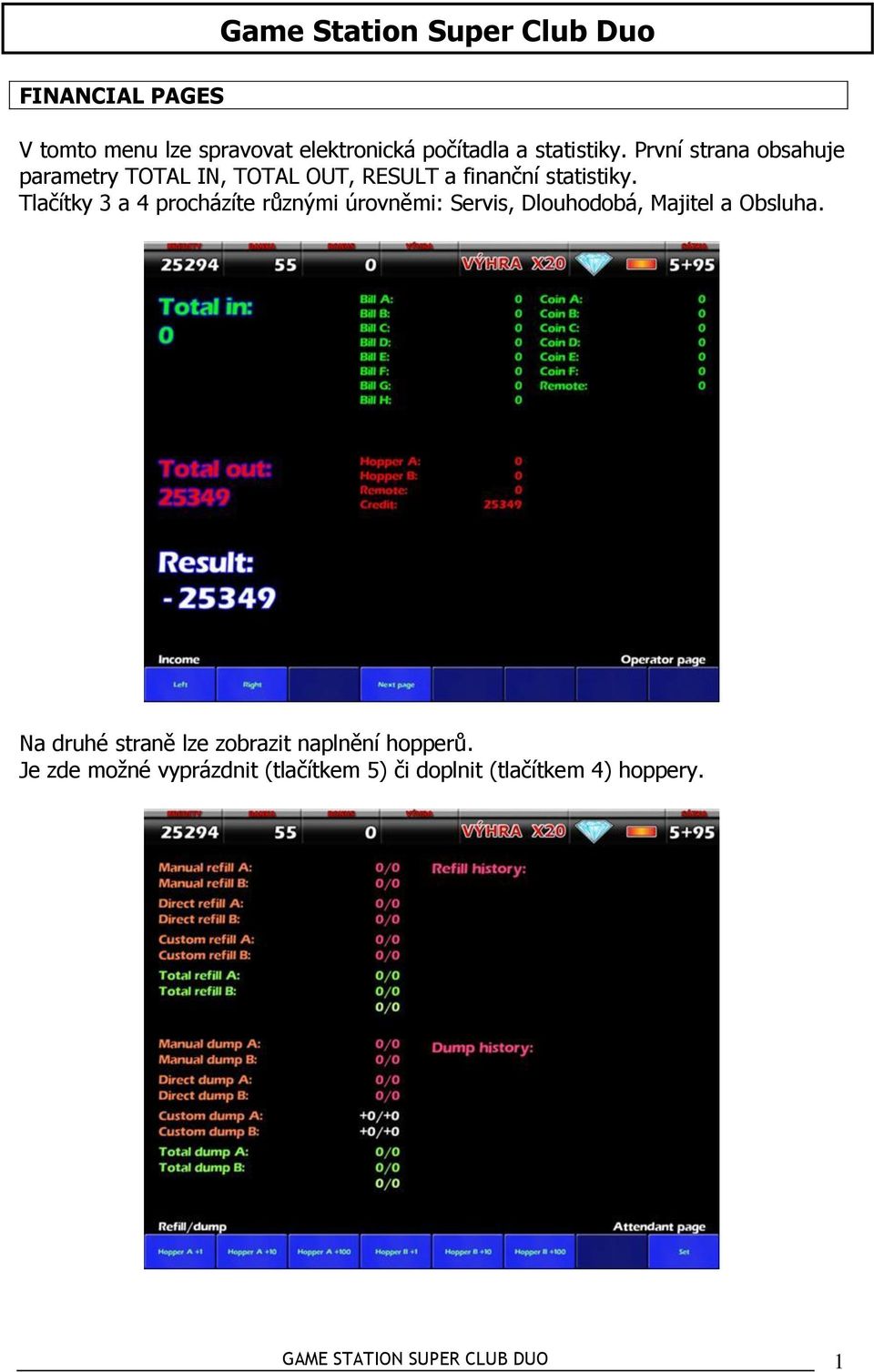

2 FINANCIAL PAGES Game Station Super Club Duo V tomto menu lze spravovat elektronická počítadla a statistiky. První strana obsahuje parametry TOTAL IN, TOTAL OUT, RESULT a finanční statistiky. Tlačítky 3 a 4 procházíte různými úrovněmi: Servis, Dlouhodobá, Majitel a Obsluha. Na druhé straně lze zobrazit naplnění hopperů. Je zde možné vyprázdnit (tlačítkem 5) či doplnit (tlačítkem 4) hoppery. GAME STATION SUPER CLUB DUO 1

3 Na 3. straně lze nahlédnot do statistiky vhozených částek. Čtvrtá strana toho menu zobrazuje statistiky jednotlivých her. Tlačítky 4 a 5 lze procházet statistiky jednotlivých her. GAME STATION SUPER CLUB DUO 2

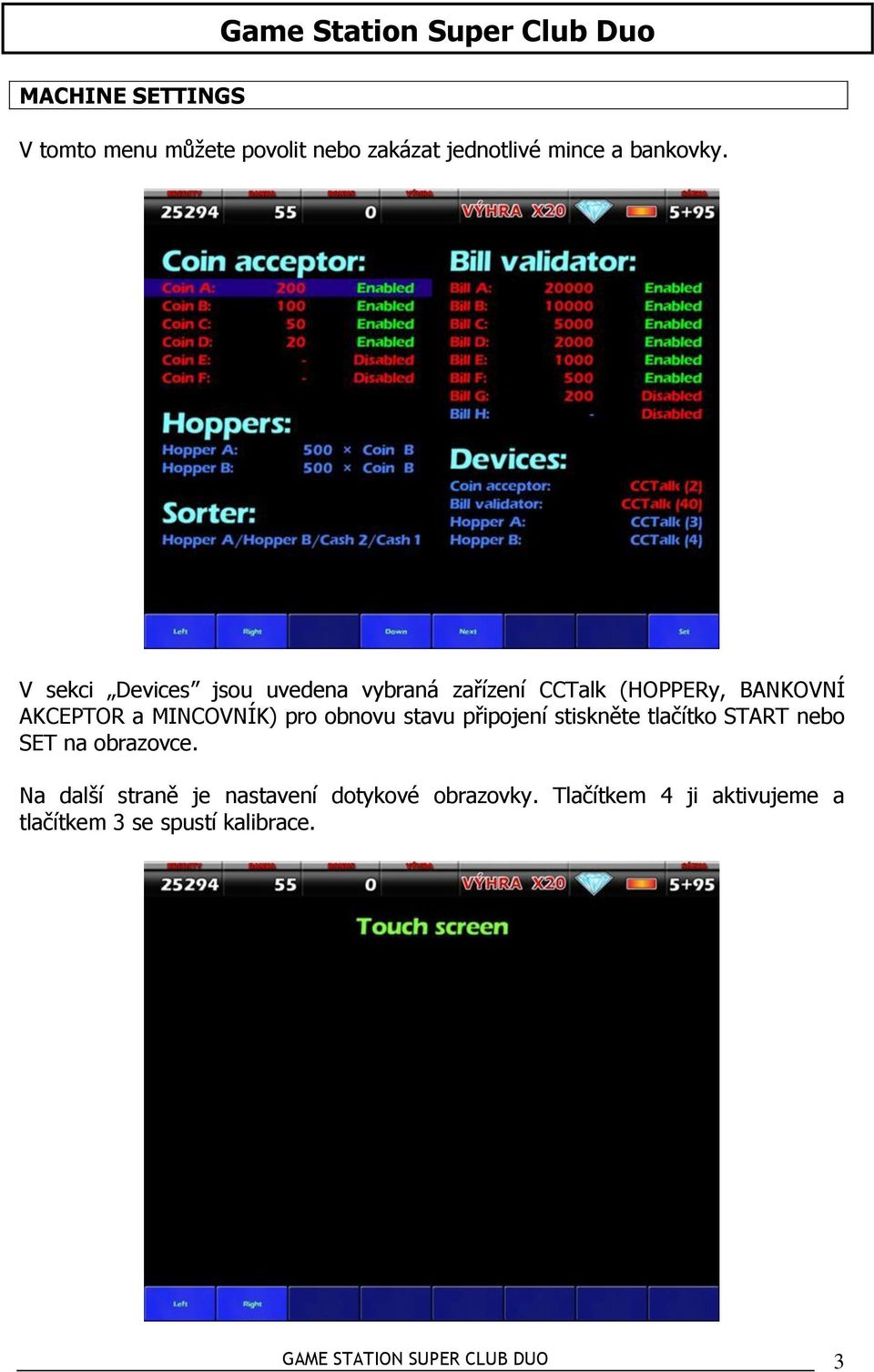

4 MACHINE SETTINGS Game Station Super Club Duo V tomto menu můžete povolit nebo zakázat jednotlivé mince a bankovky. V sekci Devices jsou uvedena vybraná zařízení CCTalk (HOPPERy, BANKOVNÍ AKCEPTOR a MINCOVNÍK) pro obnovu stavu připojení stiskněte tlačítko START nebo SET na obrazovce. Na další straně je nastavení dotykové obrazovky. Tlačítkem 4 ji aktivujeme a tlačítkem 3 se spustí kalibrace. GAME STATION SUPER CLUB DUO 3

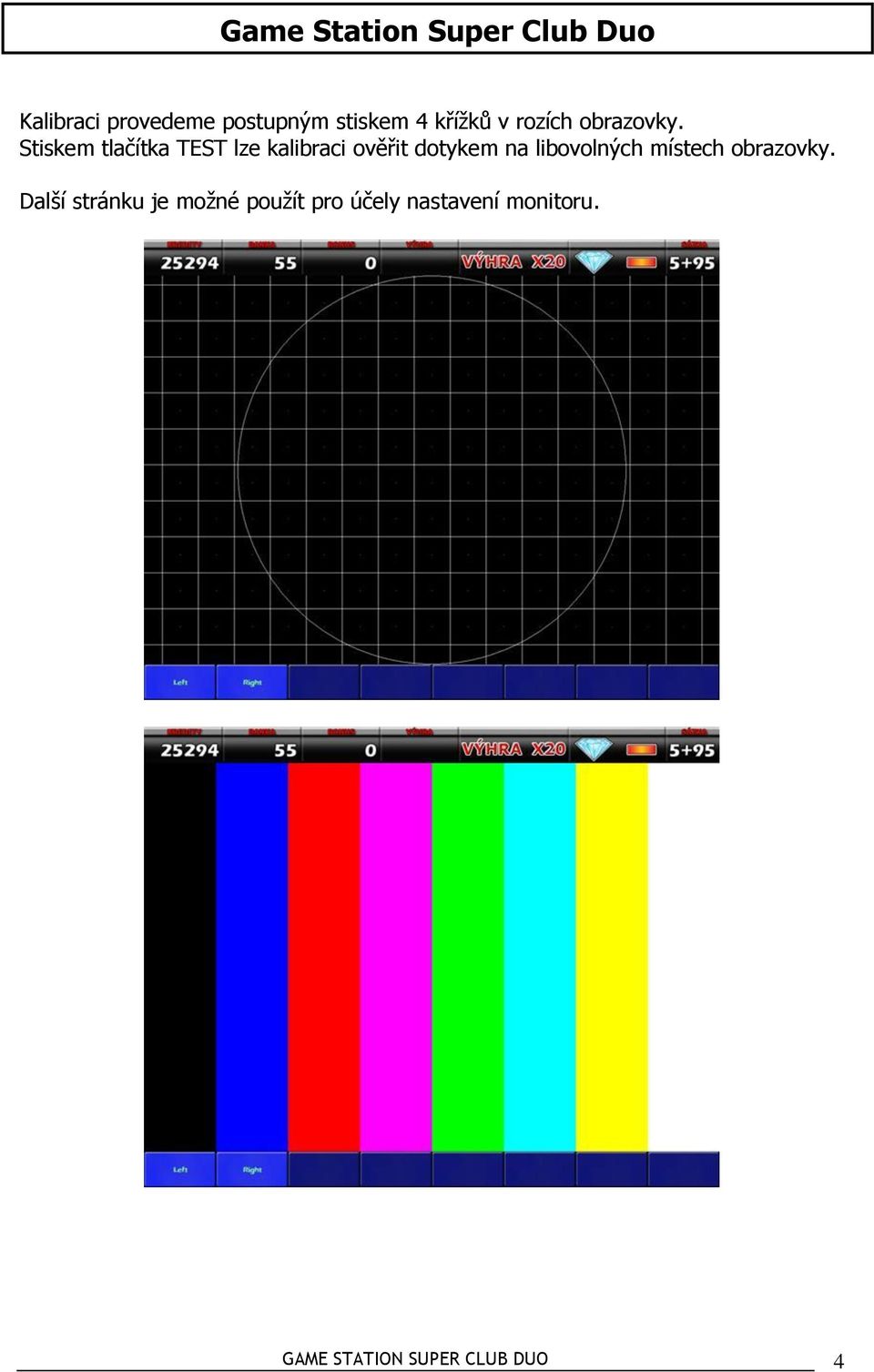

5 Kalibraci provedeme postupným stiskem 4 křížků v rozích obrazovky. Stiskem tlačítka TEST lze kalibraci ověřit dotykem na libovolných místech obrazovky. Další stránku je možné použít pro účely nastavení monitoru. GAME STATION SUPER CLUB DUO 4

6 GAME SETTINGS Nastavení procent pro jednotlivé hry. Procenta jsou uvedena pro každou jednotlivou hru a sázku. SECURITY SETTINGS Druhá strana zobrazuje Security Settings možnost nastavení oprávnění pro klíč OBSLUHY (BARTENDER/ATTENDANT). GAME STATION SUPER CLUB DUO 5

7 EVENT LIST Tato obrazovka indikuje historii přístroje. GAME STATION SUPER CLUB DUO 6

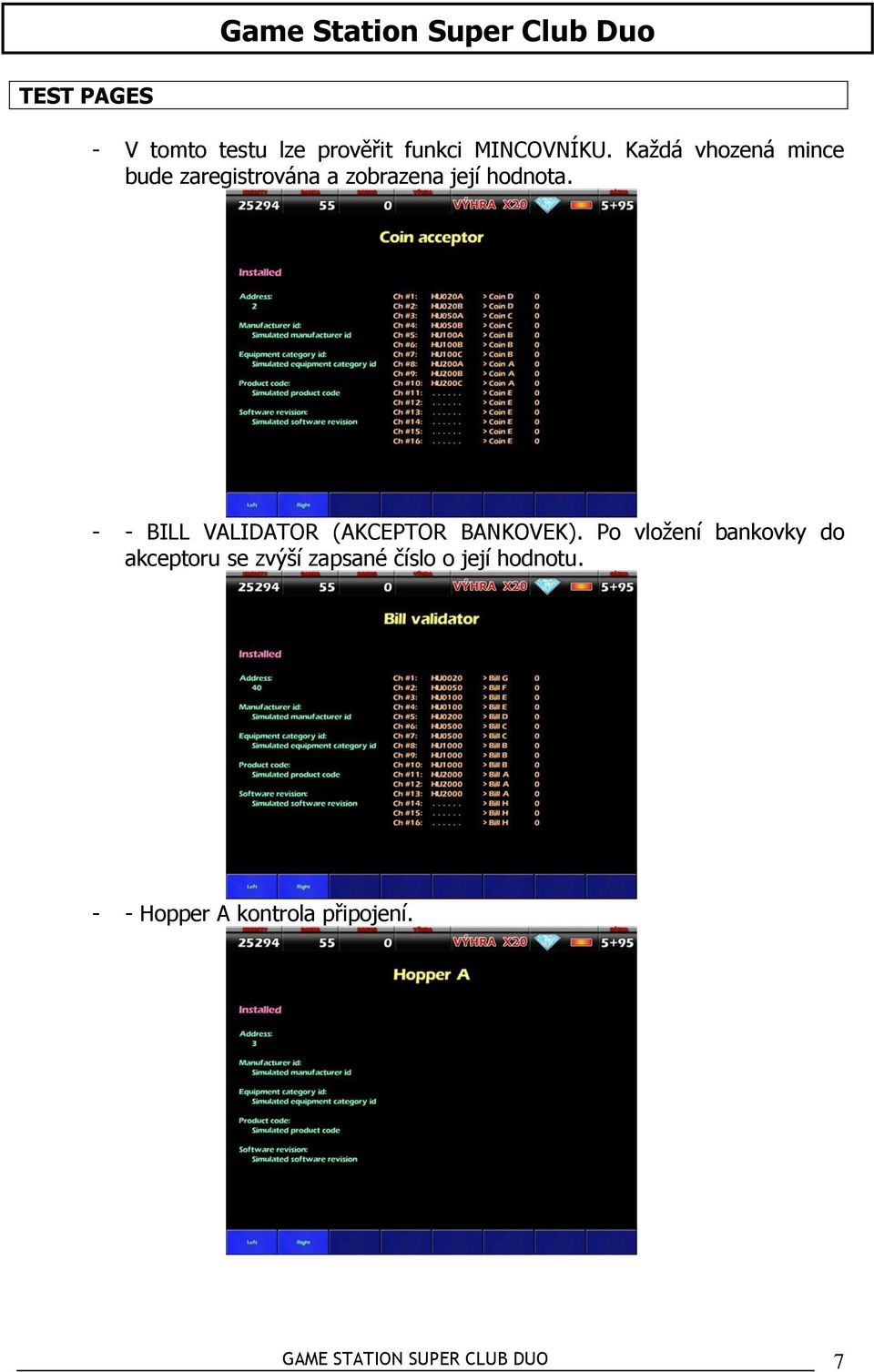

8 TEST PAGES - V tomto testu lze prověřit funkci MINCOVNÍKU. Každá vhozená mince bude zaregistrována a zobrazena její hodnota. - - BILL VALIDATOR (AKCEPTOR BANKOVEK). Po vložení bankovky do akceptoru se zvýší zapsané číslo o její hodnotu. - - Hopper A kontrola připojení. GAME STATION SUPER CLUB DUO 7

9 - - Hopper B kontrola připojení. - External Board (CPU Pluto 5) umožňuje přístup do TESTU VÁLCŮ stisknutím tlačítka START. Zde je možno nastavit polohu mechanických válců (tlačítky 1, 2, 3) a zkontrolovat funkci žárovek na horním skle. - I/O test V tomto testu lze zkontrolovat funkci tlačítek a jejich žárovek. Tlačítky 3 a 4 lze v seznamu listovat nahoru a dolu, tlačítkem 5 lze aktivovat žárovku v příslušném tlačítku pro kontrolu její funkce. GAME STATION SUPER CLUB DUO 8

10 6. REFILL MENU (doplnění) Pro vstup do režimu doplnění otočte doplňovacím (horním) klíčem, stiskněte tlačítko AUTOSTART nebo REFILL na dotykové obrazovce. Na obrazovce se objeví počítadlo doplněných mincí. HOPPER A je zobrazen v levé části obrazovky včetně počítadla dolněných mincí a celkového stavu jeho obsahu. HOPPER B je zobrazen v pravé části obrazovky. V případě naplnění HOPPERu již automat mince pro doplnění neakceptuje. Po doplnění HOPPERů opusťte nabídku otočením doplňovacího klíče do výchozí polohy. Nastavení doplnění (Custom refill) Pro doplnění vstupte do servisního menu servisním (dolní) klíčem, stiskem tlačítka 5 nebo SERVICE na obrazovce, potom zvolte Financial pages, stiskem tlačítka 1 nebo 2 nalistujte Refill / dump (vlevo dole na obrazovce) poté stiskněte tlačítko AUTOSTART nebo na obrazovce Custom refill. Pomocí tlačítek 1 až 5 nebo dotykem na obrazovce k příslušné hodnotě nastavte množství mincí k doplnění. Stiskem tlačítka START nebo dotykem na obrazovce na položku SET potvrdíte toto nastavení. Pro zrušení použijte tlačítko ZMĚNA HRY. 7. Funkce doplňovacího klíče Horní klíč umožňuje: - Zadání a vyplacení kreditu klíčem (pokud je povoleno) - Doplnění (pokud je povoleno) - Krátkodobé elektronické metry - Nastavení hlasitosti 8. Funkce servisního (technického) klíče Dolní klíč má stejné funkce jako doplňovací, ale navíc má položku SERVICE sloužící pro vstup do servisního menu. GAME STATION SUPER CLUB DUO 9

11 Zadání / vyplacení klíčem (KEY IN / KEY OUT) Zadání klíčem (KEY IN) Otočte klíčem pro zadání kreditu. Dole na obrazovce jsou přednastaveny hodnoty pro rychlé zadání. [1] stiskněte pro zadání hodnoty 100. [2] stiskněte pro zadání hodnoty [3] stiskněte pro zadání hodnoty Při zadání špatné hodnoty stiskněte tlačítko OPRAVA ZMĚNA HRY. Zadanou částku potvrdíte otočením klíče do základní polohy. Výplata klíčem (KEY OUT) Otočte klíčem a stiskem tlačítka 4 nebo tlačítka OUT na obrazovce se vymažou zobrazené kredity (ne BANKA). GAME STATION SUPER CLUB DUO 10

12 Vyprázdnění hopperů (Empty hopper) Pro vyprázdnění hopperů otočte klíčem a stiskněte tlačítko START nebo na obrazovce BOOK. Stiskem tlačítka 1 nebo 2 nalistujte Refill / dump (vlevo dole na obrazovce) poté stiskněte tlačítko 5 nebo na obrazovce DUMP. Po vyprázdnění hopperů otočte klíčem zpět do výchozí polohy. Účetnictví (Accounting counters) Pro vstup do účetnicví otočte klíčem a stiskněte tlačítko START nebo na obrazovce BOOK. Stiskem tlačítka 1 nebo 2 listujete stranami účetnictví. UPOZORNĚNÍ: Pouze technickým (dolním) klíčem lze vstoupit do dlouhodobých počítadel. Kde tlačítky 3 a 4 lze přepínat na různých úrovních mezi uživateli. Nastavení hlasitosti (Volume) Po otočení klíče stiskem tlačítka SÁZKA nebo na obrazovce VOLUME vstoupíme do režimu nastavení hlasitosti. Tlačítky 2 a 4 nebo na červeno-zeleném pruhu VOLUME přímo na obrazovce, můžeme ragulovat hlasitost. 9._RAM reset Pro znulování RAM-paměti: - vypněte přístroj a otočte servisní (dolní) klíč; - zapněte automat; - po zobrazení bílé obrazovky s modrým nápisem: Type to clear memory stiskněte postupně tlačítka 1, 2, 3, 4 a 5; - po vymazání RAM-paměti je nutno opětovně aktivovat a zkalibrovat dotykovou obrazovku (viz. str. 3 a 4) 10. Mechanická počítadla (Counters) V automatu Gamestation jsou 4 mechanická počítadla a zobrazují hodnoty v Kč. IN OUT REFILL CASHBOX GAME STATION SUPER CLUB DUO 11
