PNEUMATICKÉ PRVKY. Aignep castello

Transkript

1 PNEUMTICKÉ PRVKY ignep castello

2

3 Rychlospojky Kompresní šroubení Funkční konektory Střihové a diferenciální regulátory průtoku Příslušenství ignep Hadičky P Hadičky PUR Ostatní hadičky a svazky Příslušenství Castello Další produkty

4 Dodavatel Pneumatická šroubení a rychlospojky 2

5 Obsah Rychlospojky miniaturní serie Rychlospojky odolné kyselinám serie Rychlospojky serie (plast-mosaz) 11 Rychlospojky serie (plast) 23 Rychlospojky serie (mosaz) 35 Kompresní šroubení 44 Kompresní šroubení - mosaz 53 Funkční konektory 62 Střihové a diferenciální regulátory průtoku 68 Nerezové příslušenství 73 Poniklované příslušenství 79 Přípojky rychlospojek a těsnění 94 Tlumiče odfuku 96 3

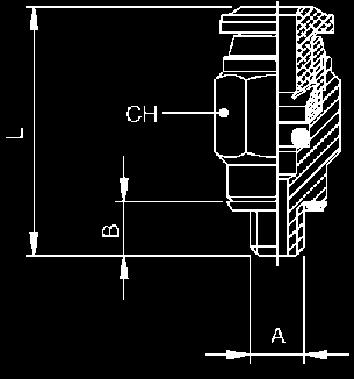

6 Rychlospojky mini serie Rychlospojky miniaturní serie Přímá rychlospojka, vnější metrický závit s o-kroužkem Objednací číslo Hadička B L CH Balení M3 2 M M5 2 M M3 3 M M5 3 M Koleno rychlospojka x vnější metrický zavit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M3 2 M M5 2 M M3 3 M M5 3 M Koleno 2 x rychlospojka Objednací číslo Hadička L CH Balení Tel: Fax:

7 Rychlospojky mini serie T-kus, 2 x rychlospojka 1 x vnější metrický závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M3 2 M M5 2 M M3 3 M M5 3 M T-kus 2 x rychlospojka 1 x vnější metrický závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M3 2 M M5 2 M M3 3 M M5 3 M T-kus, 3 x rychlospojka Objednací číslo Hadička L1 L2 CH Balení info@oem-automatic.cz 5

8 Rychlospojky odolné kyselinám Rychlospojky odolné kyselinám serie Ocel odolná kyselinám ISI 316 Pro potravinářské účely Viton těsnění Rozsah teplot: -20 C do +225 C Velký rozsah průtoku Technické údaje Závit Paralelní v souladu s ISO 228 class Kuželový v souladu s ISO 7.1, BS21, DIN 2999 Metrický v souladu s ISO R/262 Svírací síla Min. 5 Nm, max. 7Nm Rozsah teplot - 20 C do +225 C Rozsah tlaku bar 15 bar Médium Vzduch, vakuum a kapaliny pro potrvinářský a chemický průmysl Doporučené hadičky P11, P12, PE, PUR98 and Teflon PTFE Konstrukce a materiál 1 Tělo - nerez odolná kyselinám ISI Uvolňující kroužek - nerez odolná kyselinám ISI Kryt - nerez odolná kyselinám ISI Svorkový kroužek - nerez odolná kyselinám ISI Pojistný kroužek Teflon 6 Uložení těsnění pro potravinářský průmysl Viton 7 Těsnění pro potravinářský průmysl Viton Přichycení hadičky Montáž Nekorozivní uvolňující kroužek a Viton sedlo umožňuje perfektní spojení s mnoha typy hadiček i v extrémních podmínkách včetně vibrací a mechanických vlivů Všechny přímé spojky jsou instalovány pomocí llen klíče. Toto je hlavní možnost instalace v limitovaném prostoru pomocí šroubováku. Všechny spojky s paralelním závitem jsou taktéž dostupné v provedení pro potravinářský průmysl Viton. 6 Tel: Fax:

9 Rychlospojky odolné kyselinám L CH Přímá rychlospojka x vnější kuželový závit B CH2 Objednací číslo Hadička B L CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /8 12 3/ /2 12 1/ L CH1 B CH Přímá rychlospojka x vnější paralelní závit s o-kroužkem z Vitonu C Objednací číslo Hadička B C L CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /8 12 3/ /2 12 1/ L Přímá rychlospojka B Objednací číslo Hadička 1 Hadička 2 L B Balení info@oem-automatic.cz 7

10 Rychlospojky odolné kyselinám max L CH Přímá rychlospojka přepážková M Objednací číslo Hadička M L CH max. Balení M12x1 4 M12x M14x1 6 M14x M16x1 8 M16x M20x1 10 M20x M22x1 12 M22x CH1 CH2 L1 B L2 C Koleno rychlospojka x vnější kuželový závit Objednací číslo Hadička B C L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ L2 CH1 CH2 L Koleno rychlospojka x paralelní závit s o-kroužkem z Vitonu B Objednací číslo Hadička B C L1 L2 CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ Tel: Fax:

11 Rychlospojky odolné kyselinám CH L C Koleno 2 x rychlospojka L Objednací číslo Hadička C L CH Balení L2 CH2 CH1 L1 C T-kus 2 x rychlospojka 1 x vnější kuželový závit B Objednací číslo Hadička B C L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ L2 CH2 B CH1 L1 C T-kus, 2 x rychlospojka 1 x vnější paralelní závit s o-kroužkem z Vitonu Objednací číslo Hadička B C L1 L2 CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 1 1/ / / /2 10 1/ /8 12 3/ /2 12 1/ info@oem-automatic.cz 9

12 Rychlospojky odolné kyselinám CH L1 C T-kus 3 x rychlospojka L2 Objednací číslo Hadička C L1 L2 CH Balení Tel: Fax:

13 B L Rychlospojky: plast - mosaz Rychlospojky serie (plast-mosaz) Technické údaje Závit Válcový BSP v souladu s ISO 228. Dodávaný s připevněným o-kroužkem Válcový v souladu s ISO R/262. Dodávaný s připevněným o-kroužkem Kónický v souladu s ISO 7.1 (na vyžádání ), BS 21, DIN 2999 CH1 CH Přímá rychlospojka, vnější paralelní závit s o-kroužkem C Objednací číslo Hadička B C L CH1 CH2 Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ M12x1.5 8 M12x /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 11

14 Rychlospojky: plast - mosaz CH B L Přímá rychlospojka, vnitřní závit Objednací číslo Hadička B L CH Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ L Přímá rychlospojka B Objednací číslo Hadička 1 Hadička 2 L B Balení Tel: Fax:

15 Rychlospojky: plast - mosaz L max CH Přímá rychlospojka přepážková M Objednací číslo Hadička M L CH max. Balení M10x1 3 M10x M12x1 4 M12x M14x1 5 M14x M14X1 6 M14x M16x1 8 M16x M20x1 10 M20x M22x1 12 M22x CH L Koleno rychlospojka x vnitřní závit L2 CH B Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ L2 CH1 CH2 L1 D Koleno rychlospojka x vnitřní závit B Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ info@oem-automatic.cz 13

16 Rychlospojky: plast - mosaz Koleno rychlospojka x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ M12x1.5 8 M12x /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Tel: Fax:

17 Rychlospojky: plast - mosaz Koleno rychlospojka x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ M12x1.5 8 M12x /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 15

18 Rychlospojky: plast - mosaz Koleno rychlospojka x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ L2 CH1 CH2 B D L L Koleno rychlospojka x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ CH L Koleno rychlospojka D Objednací číslo Hadička L CH D Balení Tel: Fax:

19 Rychlospojky: plast - mosaz T-kus 2 x rychlospojka 1 x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L2 B CH1 CH2 L1 D T-kus 2 x rychlospojka 1 x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 17

20 Rychlospojky: plast - mosaz T-kus 2 x rychlospojka 1 x vnější závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ V 10-1/4 10 1/ V 10-3/8 10 3/ /2 10 1/ V 12-3/8 12 3/ V 12-1/2 12 1/ L1 L1 CH1 L2 B CH T-kus 2 x rychlospojka 1 x vnější závit s o-kroužkem D Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 3 M M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ Tel: Fax:

21 Rychlospojky: plast - mosaz CH L1 L2 L D T-kus 3 x rychlospojka Objednací číslo Hadička L1 L2 CH D Balení Y-rychlospojka CH D Objednací číslo Hadička L CH D Balení CH L Jednoduché pouzdro B D Objednací číslo Hadička B L CH D Balení M5 3 M M6 3 M M5 4 M M6 4 M /8 4 1/ M5 5 M M6 5 M /8 5 1/ /4 5 1/ M5 6 M M6 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 12 3/ /2 12 1/ /2 14 1/ info@oem-automatic.cz 19

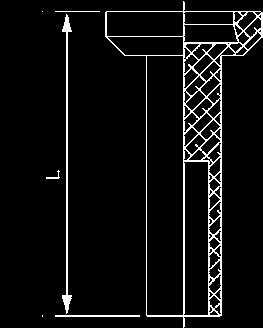

22 Rychlospojky: plast - mosaz B D Jednoduché pouzdro pro diferenciální regulátor průtoku , M5 L Objednací číslo Hadička B L D Balení M6 3 M M6 4 M M6 5 M M6 6 M L CH B D B Dvojité pouzdro Objednací číslo Hadička B L CH D Balení M5 4 M M6 4 M /8 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ L2 D CH L Jednoduché rotační pozdro, vnější závit s o-kroužkem, připevnění pomocí llen klíče D1 Objednací číslo Hadička B L1 L2 D1 CH D Balení M5 3 M M5 4 M /8 4 1/ M5 5 M /8 5 1/ /4 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 12 3/ Tel: Fax:

23 Rychlospojky: plast - mosaz L2 B CH L1 D L Dvojité rotační pozdro, vnější závit s o-kroužkem, připevnění pomocí llen klíče D1 Objednací číslo Hadička B L1 L2 D1 CH D Balení M5 4 M /8 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ Hadičník s vnějším závitem Objednací číslo D B L L1 CH Balení M5 4 M /8 4 1/ M5 5 M /8 5 1/ /4 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /8 10 1/ /4 10 1/ /8 10 3/ /4 12 1/ /8 12 3/ D B Rychlospojka - adaptér Objednací číslo B L D Balení info@oem-automatic.cz 21

24 Rychlospojky: plast - mosaz 8610 Záslepka Objednací číslo Hadička L Balení R Zapuštěná rychlospojka Objednací číslo Hadička D H1 H2 Balení 55800R R R R R R R Tel: Fax:

25 Rychlospojky: plast Rychlospojky serie (plast) Technické údaje Závit Swift Fit závit s nitrilovým těsněním - pro NPT a BSP Cylindrický BSP dle ISO 228 s o-kroužkem Metrický dle ISO R/262 s o-kroužkem Přímý, vnější Swift Fit závit Objednací číslo Hadička B L CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L B CH Přímý, krátký Připevnění llen klíčem, vnější Swift Fit závit C Objednací číslo Hadička B C L CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ info@oem-automatic.cz 23

26 Rychlospojky: plast 50010N Přímý, krátký. Připevnění llen klíčem, vnější Metrický závit s o-kroužkem Objednací číslo Hadička B C L CH Balení 50010N 3-M5 3 M N 4-M5 4 M N 4-M7X1 4 M7x N 6-M5 6 M N Přímý, vnější paralelní závit s o-kroužkem Objednací číslo Hadička B C L CH1 CH2 Balení 50020N 4-M5 4 M N 4-1/8 4 1/ N 4-1/4 4 1/ N 5-M5 5 M N 5-1/8 5 1/ N 6-M5 6 M N 6-1/8 6 1/ N 6-1/4 6 1/ N 6-3/8 6 3/ N 6-1/2 6 1/ N 6-M12x1 6 M12x N 6M12x1.5 6 M12x N 8-1/8 8 1/ N 8-1/4 8 1/ N 8-3/8 8 3/ N 8-1/2 8 1/ N 10-1/4 10 1/ N 10-3/8 10 3/ N 10-1/2 10 1/ N 12-1/4 12 1/ N 12-3/8 12 3/ N 12-1/2 12 1/ N 14-3/8 14 3/ N 14-1/2 14 1/ Tel: Fax:

27 Rychlospojky: plast 50030N Přímý, vnitřní paralelní závit Objednací číslo Hadička B L CH Balení 50030N 4-M5 4 M N 4-1/8 4 1/ N 4-1/4 4 1/ N 5-1/8 5 1/ N 6-1/8 6 1/ N 6-1/4 6 1/ N 8-1/8 8 1/ N 8-1/4 8 1/ N 8-3/8 8 3/ N 10-1/4 10 1/ N 10-3/8 10 3/ N 10-1/2 10 1/ N 12-3/8 12 3/ N 12-1/2 12 1/ Přímá rychlospojka Objednací číslo Hadička L B Balení N Rychlospojka přepážková Objednací číslo Hadička M L CH max. Balení 50050N 4-M12x1 4 M12x N 5-M14X1 5 M14x N 6-M14X1 6 M14x N 8-M16X1 8 M16x N 10-M20X1 10 M20x N 12-M22x1 12 M22x info@oem-automatic.cz 25

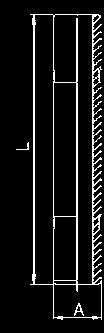

28 Rychlospojky: plast Dvojitý push-in adaptér Objednací číslo L Balení N Push-in adaptér, redukce Objednací číslo B L D Balení 50700N N N N N N N N N Koleno rychlospojka x vnější Swift Fit závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Tel: Fax:

29 Rychlospojky: plast CH2 CH1 L1 D Koleno rychlospojka x vnější Swift Fit závit B L2 Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Koleno rychlospojka x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ M3X0.5 4 M3x M7x1 4 M7x M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 27

30 Rychlospojky: plast L2 B CH1 CH2 L1 D Koleno rychospojka x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M3x0.5 4 M3x M7x1 4 M7x M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Koleno 2 x rychlospojka Objednací číslo Hadička L CH D Balení Tel: Fax:

31 Rychlospojky: plast T-kus 2 x rychlospojka x vnější Swift Fit závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L2 CH2 CH1 L1 B D T-kus 2 x rychlospojka x vnější Swift Fit závit Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 29

32 Rychlospojky: plast T-kus 2 x rychlospojka x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L2 B CH2 CH1 L1 D T-kus 2 x rychlospojka x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Tel: Fax:

33 Rychlospojky: plast T-kus 2 x rychlospojka x vnější Swift Fit závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L1 L1 CH1 CH2 L2 B T-kus 2 x rychlospojka x vnější Swift Fit závit D Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 31

34 Rychlospojky: plast T-kus 2 x rychlospojka x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L1 L1 CH1 CH2 L2 B T-kus 2 x rychlospojka x vnější paralelní závit s o-kroužkem D Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ Tel: Fax:

35 Rychlospojky: plast T-konektor, 3 x rychlospojka Objednací číslo Hadička L1 L2 CH D Balení Y-konektor, 3 x rychlospojka Objednací číslo Hadička L CH D Balení Otočný Y-konektor, 2 x rychlospojka 1 x vnější Swift Fit závit Objednací číslo Hadička B C L CH1 CH2 Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ info@oem-automatic.cz 33

36 Rychlospojky: plast Otočný Y-konektor, 2 x rychlospojka, 1x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B C L CH1 CH2 Balení M5 4 M / / M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ Jednoduchá přípojka Objednací číslo Hadička B L CH D Balení M5 4 M M6 4 M /8 4 1/ M5 5 M M6 5 M /8 5 1/ /4 5 1/ M5 6 M M6 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /8 10 3/ /8 12 3/ /2 12 1/ Dvojitá přípojka Objednací číslo Hadička B L CH D Balení M5 4 M /8 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ Tel: Fax:

37 Rychlospojky: mosaz Rychlospojky serie (Mosaz) Technické údaje Závit Paralelní V souladu s ISO 228 Class Metrický V souladu s ISO R/262 Torzní, min./max. 5 Nm/7 Nm Rozsah teplot -20 C to +80 C Rozsah tlaku bar do 15 bar (ne pro vakuum u otočných konektorů ) Medium Vzduch, neutrální plyny, vakuum Hadičky P6, P11, P12, Polyethylen, Polyurethan Konstrukce a použitý materiál Montáž 1. Tělo Poniklovaná mosaz 2. Uvolňující kroužek Poniklovaná mosaz 3. Kryt Poniklovaná mosaz 4. Svorkový kroužek Nerez (v souladu s ISI 304) 5. Bezpečnostní kroužek Technopolymer 6. Uložení těsnění Nitrile (NBR70, Viton na vyžádání) 7. O -kroužek Nitrile (NBR70, Viton na vyžádání) Všechny přímé spojky mohou být instalovány podle llen klíče. Toto se hlavně využívá v omezených prostorech jako rychlá instalace s použitím šroubováku. L B C CH Přímé spojky pro málo prostoru Spojení llen klíčem, vnější Swift Fit závit Objednací číslo Hadička B C L CH Balení M5 4 M /8 4 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ info@oem-automatic.cz 35

38 B L Rychlospojky: mosaz CH Přímá spojka, paralelní závit s o-kroužkem CH2 C Objednací číslo Hadička B C L CH1 CH2 Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 6 3/ /2 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ M12x1.5 8 M12x /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ L CH Přímá spojka, vnitřní závit B Objednací číslo Hadička B L CH Balení M5 4 M /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ Tel: Fax:

39 Rychlospojky: mosaz L Přímá rychlospojka B Objednací číslo Hadička 1 Hadička 2 L B Balení L max CH Rychlospojka přepážková M Objednací číslo Hadička M L CH max. Balení M12x1 4 M12x M14x1 5 M14x M14X1 6 M14x M16x1 8 M16x M20x1 10 M20x M22x1 12 M22x L2 CH2 CH1 L1 B D Koleno rychlospojka x vnitřní závit Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ info@oem-automatic.cz 37

40 L1 Rychlospojky: mosaz CH2 CH1 L Koleno rychlospojka x paralelní závit s o-kroužkem L2 Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ M12x1.5 8 M12x /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ B L2 CH2 CH Koleno rychlospojka x vnější paralelní závit s o-kroužkem D Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení /8 4 1/ /4 4 1/ /8 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ Tel: Fax:

41 L Rychlospojky: mosaz CH L D Koleno 2 x rychlospojka Objednací číslo Hadička L CH D Balení L2 B CH2 CH1 L1 D T-kus, 2 x rychlospojka 1 x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ info@oem-automatic.cz 39

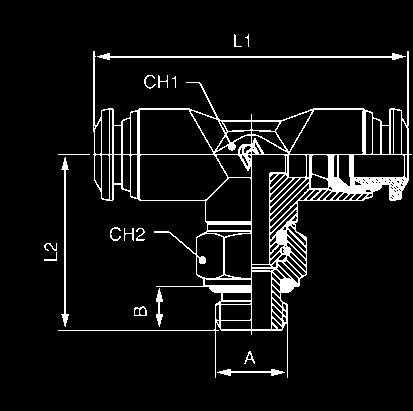

42 Rychlospojky: mosaz L1 L1 CH1 CH2 L2 B T-kus 2 x rychlospojka 1 x paralelní závit s o-kroužkem D Objednací číslo Hadička B L1 L2 CH1 CH2 D Balení M5 4 M /8 4 1/ /4 4 1/ M5 5 M /8 5 1/ M5 6 M /8 6 1/ /4 6 1/ M12x1 6 M12x M12x M12x M12x1.5 6 M12x /8 8 1/ /4 8 1/ /8 8 3/ /2 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /8 12 3/ /2 12 1/ CH L1 L2 L D T-kus 3 x rychlospojka Objednací číslo Hadička L1 L2 CH D Balení Y-konektor 3 x rychlospojka CH D Objednací číslo Hadička L CH D Balení Tel: Fax:

43 Rychlospojky: mosaz CH L Jednoduchá úchytka B D Objednací číslo Hadička B L CH D Balení M5 4 M M6 4 M /8 4 1/ M5 5 M M6 5 M /8 5 1/ /4 5 1/ M5 6 M M6 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 12 3/ /2 12 1/ /2 14 1/ B D Jednoduchá úchytka pro unidiferenciální regulátor průtoku , M5 L Objednací číslo Hadička B L D Balení M6 4 M M6 5 M M6 6 M L CH Dvojitá úchytka B D Objednací číslo Hadička B L CH D Balení M5 4 M M6 4 M /8 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ info@oem-automatic.cz 41

44 B Rychlospojky: mosaz L L2 CH D1 L1 D Jednoduchá ohebná úchytka s paralelním závitem a o-kroužkem. Uchycení llen klíčem. Objednací číslo Hadička B L1 L2 D1 CH D Balení M5 4 M /8 4 1/ M5 5 M /8 5 1/ /4 5 1/ M5 6 M /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 12 3/ L2 B CH L1 D1 D Dvojitá ohebná úchytka s paralelním závitem a o-kroužkem. Uchycení llen klíčem. Objednací číslo Hadička B L1 L2 D1 CH D Balení M5 4 M /8 4 1/ /8 5 1/ /4 5 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ D B Redukce, rychlospojka Objednací číslo B L D Balení Tel: Fax:

45 Rychlospojky: mosaz 8610 Záslepka Objednací číslo Hadička L Balení info@oem-automatic.cz 43

46 Kompresní šroubení Kompresní šroubení Technické údaje Materiál těla Poniklovaná mosaz Těsnění Nitrile (NBR 70) Rozsah tlaku -1 do 15 bar (nemožné vakuum pro otáčivé konektory ) Médium Vzduch, neutrální plyny, vakuum Rozsah teplot -18 C až +70 C Závit Kuželový v souladu s ISO 7.1, BS 21, DIN 2999 Paralelní BSP v souladu s ISO 228 Metrický v souladu s ISO R/262 Hadičky P6, P11, P12, Polyethylene, Polyurethane 1000 Přímé kompresní šroubení x vnější kuželový závit Objednací číslo Hadička B L CH Balení /2.7-1/8 4/2.7 1/ /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 5/4 1/ /4-3/8 6/4 3/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ /10-1/2 12/10 1/ /12.5-1/2 15/12.5 1/ Tel: Fax:

47 Kompresní šroubení L CH1 CH Přímé kompresní šroubení x vnější kuželový závit B Objednací číslo Hadička B L CH1 CH2 Balení /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6.5-1/4 10/6.5 1/ /8-1/4 10/8 1/ /8-3/8 12/8 3/ /10-3/8 12/10 3/ L CH1 CH Přímé kompresní šroubení x paralelní závit s o-kroužkem B Objednací číslo Hadička B L CH1 CH2 Balení /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6.5-1/4 10/6.5 1/ /8-1/4 10/8 1/ /8-3/8 12/8 3/ /10-3/8 12/10 3/ info@oem-automatic.cz 45

48 Kompresní šroubení 1020 Přímé kompresní šroubení x paralelní závit s o-kroužkem Objednací číslo Hadička B L CH Balení /2,7-1/8 4/2.7 1/ /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /4-3/8 6/4 3/ /4-1/2 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ /10-1/2 12/10 1/ /12,5-1/2 15/12.5 1/ Přímé kompresní šroubení x vnější metrický závit s o-kroužkem Objednací číslo Hadička B L CH Balení /2.7-M5 4/2.7 M /2.7-M6 4/2.7 M /3-M5 5/3 M /3-M6 5/3 M /4-M5 6/4 M /4-M6 6/4 M /4-M12x1 6/4 M12x /4-M12a1.25 6/4 M12x /4M12x1.5 6/4 M12x Tel: Fax:

49 Kompresní šroubení 1030 Přímé kompresní šroubení x vnitřní závit Objednací číslo Hadička B L CH Balení /4-1/8 6/4 1/ /4-1/4 6/4 1/ /4-3/8 6/4 3/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ Přímá 2 x kompresní šroubení Objednací číslo Hadička 1 Hadička 2 L CH Balení /2.7 4/ /3 5/ /4-5/3 6/4 5/ /4 6/ /6-6/4 8/6 6/ /6 8/ /8-6/4 10/8 6/ /8-8/6 10/8 8/ /8 10/ /10 12/ / / x kompresní šroubení přepážková Objednací číslo Hadička L CH Balení /2.7 4/2.7 M6x /3 5/3 M7x /4-5/3 6/4 5/3 M10x /4 6/4 M10x /6-6/4 8/6 6/4 M12x /6 8/6 M12x /8-6/4 10/8 6/4 M14x /8-8/6 10/8 8/6 M14x /8 10/8 M14x /10 12/10 M16x / /12.5 M20x info@oem-automatic.cz 47

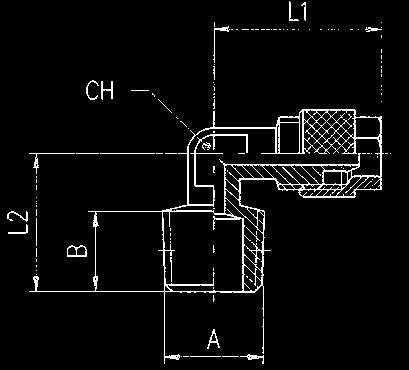

50 Kompresní šroubení 1100 Koleno kompresní šroubení x vnější kuželový závit Objednací číslo Hadička B L1 L2 CH Balení /2.7-1/8 4/2.7 1/ /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /4-3/8 6/4 3/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ /10-1/2 12/10 1/ /12.5-1/2 15/12.5 1/ Koleno kompresní šroubení x vnější kuželový závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /2.7-1/8 4/2.7 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/4 10/8 1/ Koleno kompresní šroubení x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /2.7-1/8 4/2.7 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/4 10/8 1/ Tel: Fax:

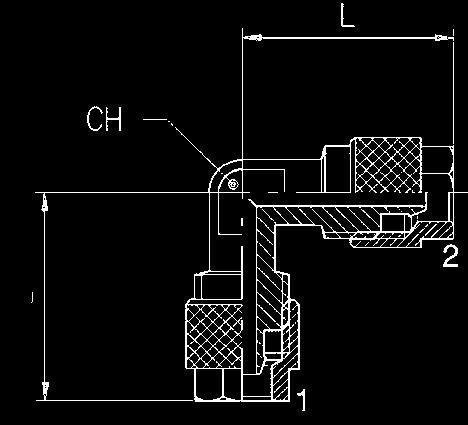

51 Kompresní šroubení 1120 Koleno kompresní šroubení x vnější závit Objednací číslo Hadička B L1 L2 CH Balení /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ Koleno 2 x kompresní šroubení Objednací číslo Hadička 1 Hadička 2 L CH Balení /2.7 4/ /3 5/ /4 6/ /6-6/4 8/6 6/ /6 8/ /8 10/ /10 12/ / / T-kus, 2 x kompresní šroubení, 1 x vnější kuželový závit Objednací číslo Hadička B L1 L2 CH Balení /2.7-1/8 4/2.7 1/ /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /10-3/8 12/10 3/ /12.5-1/2 15/12.5 1/ info@oem-automatic.cz 49

52 Kompresní šroubení 1210 T-kus, 2 x kompresní šroubení, 1 x vnější kuželový závit Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/4 10/8 1/ T-kus, 2 x kompresní šroubenía, 1 x vnější paralelní závit s o-kroužkem Objednací číslo Hadička B L1 L2 CH1 CH2 Balení /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/4 10/8 1/ T-kus, 2 x kompresní šroubení, 1 x vnější kuželový závit Objednací číslo Hadička B L1 L2 CH Balení /3-1/8 5/3 1/ /4-1/8 6/4 1/ /4-1/4 6/4 1/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /10-3/8 12/10 3/ /12.5-1/2 15/12.5 1/ Tel: Fax:

53 Kompresní šroubení 1230 T-kus, 3 x kompresní šroubení Objednací číslo Hadička 1 Hadička 2 L1 L2 CH Balení /2.7 4/ /3 5/ /4 6/ /6-6/4 8/6 6/ /6 8/ /8-6/4 10/8 6/ /8-8/6 10/8 8/ /8 10/ /10 12/ / / L 1300 Křížový konektor kompresní šroubení L CH Objednací číslo Hadička L CH Balení /3 5/ /4 6/ /6 8/ /8 10/ /10 12/ / / Jednoduchá přípojka Objednací číslo Hadička D S L Balení /2.7-M5 4/2.7 M /2.7-M6 4/2.7 M /2.7-1/8 4/2.7 1/ /3-M5 5/3 M /3-1/8 5/3 1/ /4-M5 6/4 M /4-M6 6/4 M /4-1/8 6/4 1/ /4-1/4 6/4 1/ /4-3/8 6/4 3/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ info@oem-automatic.cz 51

54 Kompresní šroubení Objednací číslo Hadička D S L Balení /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ /10-1/2 12/10 1/ /12.51/2 15/12.5 1/ Dvojitá přípojka Objednací číslo Hadička D S L Balení /2.7-M5 4/2.7 M /2.7-1/8 4/2.7 1/ /3-M5 5/3 M /3-1/8 5/3 1/ /4-M5 6/4 M /4-1/8 6/4 1/ /4-1/4 6/4 1/ /4-3/8 6/4 3/ /6-1/8 8/6 1/ /6-1/4 8/6 1/ /6-3/8 8/6 3/ /6-1/2 8/6 1/ /8-1/8 10/8 1/ /8-1/4 10/8 1/ /8-3/8 10/8 3/ /8-1/2 10/8 1/ /10-3/8 12/10 3/ /10-1/2 12/10 1/ /12.5-1/2 15/12.5 1/ Matice s pružinou Objednací číslo Hadička D L1 L2 Balení /4 6/4 M10x /6 8/6 M12x /8 10/8 M14x /10 12/10 M16x Tel: Fax:

55 Kompresní šroubení - Mosaz Kompresní šroubení - Mosaz Technické údaje Materiál Médium Materiál připojení Závit Mosaz Vzduch, neutrální plyn a vakuum Měď, ocel, železo, hliník, mosaz, atd. s podporou vložky 10770, plastové hadičky typ P6, P11 Kuželový v souladu s ISO 7.1, BS21, DIN 2999 Paralelní v souladu s ISO 228 Metrický v souladu s ISO R/262 Průměr Doporučeno - max. tlak Průměr Doporučeno - max. tlak Ø4 148 bar Ø bar Ø6 148 bar Ø16 74 bar Ø8 128 bar Ø18 59 bar Ø bar Ø22 39 bar Ø bar T-kus konektor Objednací číslo Hadička/trubička L1 L2 CH Balení T-kus, vnější kuželový závit uprostřed Objednací číslo Hadička/trubička L1 L2 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ info@oem-automatic.cz 53

56 Kompresní šroubení - Mosaz Objednací číslo Hadička/trubička L1 L2 CH Balení /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ /2 15 1/ /2 16 1/ /2 18 1/ /4 18 3/ /4 22 3/ L2 L1 CH T-kus, vnější kuželový závit na jedné straně Objednací číslo Hadička/trubička L1 L2 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 12 3/ /2 12 1/ /2 14 1/ CH L T-kus, vnitřní kuželový závit uprostřed L2 Objednací číslo Hadička/trubička L1 L2 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /2 14 1/ /2 15 1/ /2 16 1/ /2 18 1/ /4 18 3/ Tel: Fax:

57 Kompresní šroubení - Mosaz Koleno Objednací číslo Hadička/trubička L CH Balení Koleno, vnější kuželový závit Objednací číslo Hadička/trubička L1 L2 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /3/8 14 3/ /2 14 1/ /2 15 1/ /2 16 1/ /2 18 1/ /4 18 3/ /4 22 3/ info@oem-automatic.cz 55

58 Kompresní šroubení - Mosaz CH L Koleno, vnitřní kuželový závit L2 Objednací číslo Hadička/trubička L1 L2 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /2 14 1/ /2 15 1/ /2 16 1/ /2 18 1/ /4 18 3/ Spojka Objednací číslo Hadička L CH Balení Tel: Fax:

59 Kompresní šroubení - Mosaz Spojka s uchycením Objednací číslo Hadička/trubička L L1 max. CH1 CH2 Balení Přímá spojka, vnější kuželový závit Objednací číslo Hadička/trubička L CH Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 6 3/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ /2 15 1/ /2 16 1/ /4 16 3/ /2 18 1/ /4 18 3/ /2 22 1/ /4 22 3/ info@oem-automatic.cz 57

60 Kompresní šroubení - Mosaz Přímá spojka, vnější paralelní závit s o-kroužkem Objednací číslo Hadička trubička L CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /8 14 3/ /2 14 1/ /4 22 3/ Přímá spojka, vnitřní kuželový závit Objednací číslo Hadička/trubička L CH Balení /8 4 1/ /4 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ /2 15 1/ /2 16 1/ /4 16 3/ /2 18 1/ /4 18 3/ /4 22 3/ Tel: Fax:

61 Kompresní šroubení - Mosaz Křížový konektor Objednací číslo Hadička/trubička L CH Balení daptér, vnější paralelní závit s o-kroužkem Objednací číslo D F L L1 CH Balení /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /4-3/8 14 3/ /2 14 1/ ØD daptér, hadičník ØD2 L1 L Objednací číslo D1 D2 L1 L Balení info@oem-automatic.cz 59

62 Kompresní šroubení - Mosaz CH L Jednoduchá přípojka, vnější paralelní závit H H1 Objednací číslo Hadička/trubička L H H1 CH Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ /8 8 3/ /4 10 1/ /8 10 3/ /4 14 1/ /8 14 3/ /2 14 1/ /4 22 3/ Matka Objednací číslo Hadička/trubička H CH M Balení M8x M10x M12x M16x M18x M20x M20x M22x M24x M30x Tel: Fax:

63 Kompresní šroubení - Mosaz Svěrný kroužek - mosaz Objednací číslo Hadička/trubička H Balení Interní pouzdro - mosaz Objednací číslo Hadička/trubička B C L Balení /2,7 4/ /4 6/ /6 8/ /8 10/ /9 12/ /10 12/ /12 14/ / / /13 16/ /15 18/ /16 18/ /18 22/ ø Záslepka - mosaz L Objednací číslo L Balení info@oem-automatic.cz 61

64 Funkční konektory 6063 Zpětný ventil s 1 x vnitřním závitem, 1 x vnější závit Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ B 6064 Zpětný ventil s rychlospojkou L Objednací číslo Hadička L B Balení Kulový ventil s rychlospojkami Objednací číslo Hadička Es L G H Balení Tel: Fax:

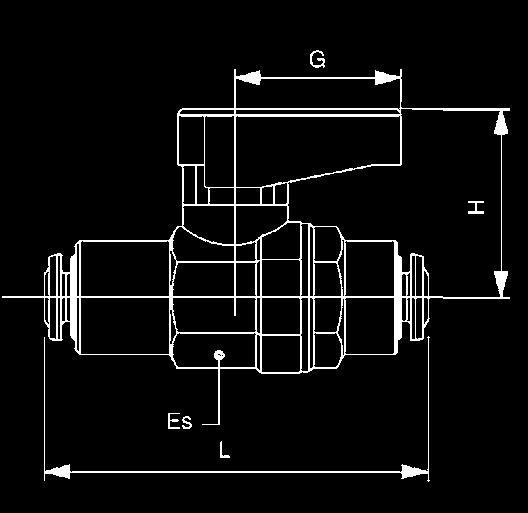

65 Funkční konektory C H 6570 Kulový ventil, 1 x rychlospojka, 1 x vnější závit F Es L Objednací číslo Hadička F Es L C H Balení /8 4 1/ /8 6 1/ /4 6 1/ /8 8 1/ /4 8 1/ ES B Přechod BSP-NPT závit H L Technické údaje Materiál těla Médium Mosaz Neutrální plyny a voda Objednací číslo B H L ES M5 10/32 UNF M /8-1/8 1/8 NPTF 1/8 BSP /4-1/4 1/4 NPTF 1/4 BSP /8-3/8 3/8 NPTF 3/8 BSP Ostatní verze na vyžádání info@oem-automatic.cz 63

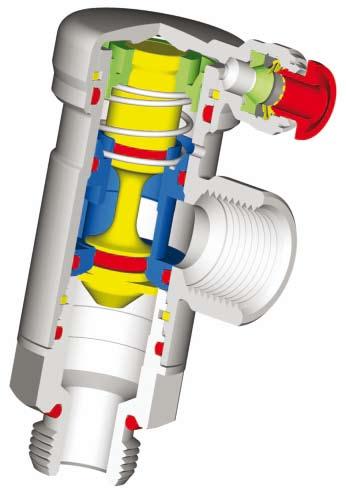

66 Funkční konektory Blokovací ventil Technické údaje Materiál těla Poniklovaná mosaz Materiál ucpávky Nitrile (NBR 70) Těsnící materiál Nylon P6 Rozsah tlaků 0.3 až 10 bar Médium Neutrální plyny Rozsah teplot -18 C to +70 C Materiály 1 Tělo z poniklované mosazi 2 Pojistný kroužek P 66 3 Uvolňující kroužek v acetal pryskyřici 4 Uvolňující kroužek z oceli 5 Těsnění vstupu z nitrile (NBR) 6 Rotační kryt víka z poniklované mosazi 7 Těsnění vstupu z polyurethanu (PUR) 8 Uzavírací kroužek z bronzu 9 Pružina v nerezu ISI Příslušenství ventilu z mosazi 11 Rotační úpatí z poniklované mosazi O-kroužek z nitrile (NBR) 64 Tel: Fax:

67 Funkční konektory 8880 Funkce jednosměrného ventilu Jakmile je vzduch přiveden blokuje ventil a pilot B, píst se posune dopředu. Když je tok vzduchu oddělen, píst se vrátí do původní pozice. Jakmile tlak zmizí, zpětný ventil uzavře a píst se okamžitě zastaví a zůstane v této pozici dokud je táhlo pístu plněné. Installationsexempel Instalace Kompresor Ventiler 8890 Funkce dvousměrného ventilu Jakmile je vzduch přiveden blokuje ventil a pilot B, píst se posune dopředu. Když je tok vzduchu oddělen, píst se vrátí do původní pozice. Jakmile tlak zmizí, zpětný ventil uzavře a píst se okamžitě zastaví a zůstane v této pozici dokud je táhlo pístu plněné. Installationsexempel Instalace Ventiler Kompresor Jednosměrný Dvousměrný Objednací číslo Objednací číslo B L1 L2 L3 CH Jednosměrný Dvousměrný / / / /4 1/8 1/ info@oem-automatic.cz 65

68 Funkční konektory Funkční konektory 6050 Rychlý odpouštěcí ventil s vnějším paralelním závitem V souladu s "CE" / homologace BG Pro bezpečnostní prvky s 1 nebo 2 výstupními kanály Bezpečnost zdvojenou a vlastní kontrolou Lze použít k získání úrovně 4 podle NF.EN Oblasti použití Jak je patrno dle normy UNI ISO 5598 tento ventil okamžitě otevře odfuk, kdykoli poklesne tlak na vstupní straně. Jakmile vzduch ze zdroje dosáhne hodnoty P, hrany černého těsnění jsou tlačeny zpět a tím umožní vzduchu vyjít otvorem ven. Jakmile tlak zmizí, těsnící plátek se vrátí do původní pozice a těsnění P dovolí vzduchu proniknout z pozice do pozice R. Toto zajistí rychlý odfuk a snadnou opakovatelnost cyklu. Doporučuje se použití tlumiče odfuku na pozici R nebo, pokud je to nutné, použití toku vzduchu jako optické signalizace. Technické údaje Materiál těla Poniklovaná mosaz Materiál ucpávky Nitrile (NBR 70) Těsnící materiál Nylon P6 Rozsah tlaků 0.3 až 10 bar Médium Neutrální plyny Rozsah teplot -18 C to +70 C Objednací číslo B L1 L2 CH Balení 6050 M5 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Tel: Fax:

69 Funkční konektory 6060 Odpouštěcí ventil, vnější paralelní závit Oblasti použití Když otevře, vzduch prochází přímo ventilem. Jakmile je zubatý válec uzavřen, přívod vzduchu se zastaví a odfuk nastane automaticky. Technické údaje Materiál těla Poniklovaná mosaz Materiál kluznice Hliník Materiál o-kroužku Nitrile (NBR 70) Rozsah tlaku 0.3 až 10 bar Médium Neutrální plyny Rozsah teplot -18 C až +70 C Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Zpětný ventil s 2 x vnitřním závitem Oblasti použití Když otevře, vzduch prochází přímo ventilem. Jakmile je zubatý válec uzavřen, přívod vzduchu se zastaví a odfuk nastane automaticky. Technické údaje Materiál těla Poniklovaná mosaz Materiál pružiny Ocel ISI 302 Materiál O-kroužku Nitrile (NBR 70) Viton na vyžádání Rozsah tlaku 2 až 8 bar (otevřeno při přibližně 0.2 bar) Médium Neutrální plyny Rozsah teplot -18 C až +70 C Objednací číslo B L CH Balení 6062 M5 M /8 1/ /4 1/ /8 3/ /2 1/ Ostatní verze na vyžádání info@oem-automatic.cz 67

70 Regulátory průtoku Střihové a diferenciální regulátory průtoku Technické údaje Materiál Poniklovaná mosaz Těsnění Nitrile (NBR 70) Rozsah tlaků 1-10 bar Médium Neutrální plyn Rozsah teplot -20 C to +80 C Těsnění Model 50 P66/NBR 70 Model NBR 70 Průtoková charakteristika střihových a diferenciálních regulátorů průtoku serie a Průtok při P = 7 bar (absolutně) a ΔP = 1 bar (Neplatí pro typy ) 68 Tel: Fax:

71 Regulátory průtoku 50901, Diferenciální regulátor průtoku s nastavováním zapuštěným šroubem a s Swift Fit závitem Instalace válce Instalace ventilu Objednací číslo Instalace válce Objednací číslo Instalace ventilu Hadička B L1 L2 CH Balení M M5 3 M M M5 4 M / /8 4 1/ M M5 5 M / /8 5 1/ / /4 5 1/ M M5 6 M / /8 6 1/ / /4 6 1/ / /8 8 1/ / /4 8 1/ / /8 8 3/ / /4 10 1/ / /8 10 3/ / /8 12 3/ / /2 12 1/ / /2 14 1/ , Diferenciální regulátor průtoku s nastavováním ručně šroubem a s Swift Fit závitem Instalace válce Instalace ventilu Objednací číslo Instalace válce Objednací číslo Instalace ventilu Hadička B L1 L2 Min./max. CH Balení M M5 3 M / M M5 4 M / / /4-1/8 4 1/ / M M5 5 M / / /5-1/8 5 1/ / / /5-1/4 5 1/ / M M5 6 M / / /6-1/8 6 1/ / / /6-1/4 6 1/ / / /8-1/8 8 1/ / / /8-1/4 8 1/ / / /8-3/8 8 3/ / / /10-1/4 10 1/ / / /10-3/8 10 3/ / / /12-3/8 12 3/ / / /12-1/2 12 1/ / / /14-1/2 14 1/ / info@oem-automatic.cz 69

72 Regulátory průtoku 55900, Diferenciální regulátor průtoku s nastavováním zapuštěným šroubem a s Swift Fit závitem Instalace válce Instalace ventilu Objednací číslo Instalace válce Objednací číslo Instalace ventilu Hadička B L1 L2 CH Balení M M5 4 M / /4-1/8 4 1/ M M5 5 M / /5-1/8 5 1/ / /5-1/4 5 1/ M M5 6 M / /6-1/8 6 1/ / /6-1/4 6 1/ / /8-1/8 8 1/ / /8-1/4 8 1/ / /8-3/8 8 3/ / /10-3/8 10 3/ / /12-3/8 12 1/ / /12-1/2 12 1/ , Diferenciální regulátor průtoku s nastavováním ručně šroubem a s Swift Fit závitem Instalace válce Instalace ventilu Objednací číslo Instalace válce Objednací číslo Instalace ventilu Hadička B L1 L2 min. L2 max. CH Balení M M5 4 M / /8 4 1/ M M5 5 M / /8 5 1/ / /4 5 1/ M M5 6 M / /8 6 1/ / /4 6 1/ / /8 8 1/ / /4 8 1/ / /8 8 3/ / /8 10 3/ / /8 12 3/ / /2 12 1/ Tel: Fax:

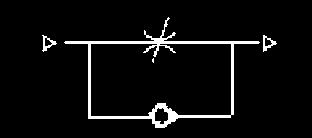

73 Regulátory průtoku 8850 Diferenciální regulátor průtoku Objednací číslo B C H D F L M CH Balení 8850 M5 M M10x /8 1/ M12x /4 1/ M12x /8 3/ M18x /2 1/ M18x Škrtící ventil Objednací číslo B C H D F L M CH Balení 8860 M5 M M10x /8 1/ M12x /4 1/ M12x /8 3/ M18x /2 1/ M18x info@oem-automatic.cz 71

74 Regulátory průtoku CH 8900, 8910 Diferenciální regulátor průtoku pro příchytku se zapuštěným šroubem C B L Objednací číslo Instalace válce Objednací číslo Instalace ventilu B C L CH Pack 8900 M M5 M / /8 1/ / /4 1/ / /8 3/ / /2 1/ CH B C L 8905, 8915 Diferenciální regulátor průtoku pro příchytku s nastavováním ručně šroubem Objednací číslo Instalace válce Objednací číslo. Instalace ventilu B C L min. I max. CH Balení 8905 M M5 M / /8 1/ / /4 1/ / /8 3/ / /2 1/ Tel: Fax:

75 Nerezové příslušenství Nerezové příslušenství series Nerezová ocel ISI 316 Pro potravinářství s Viton těsněním Rozsah teplot: -20 C až +225 C Vysoký průtok Technické údaje Závit Paralelní v souladu s ISO 228 klas. Kuželový v souladu ISO 7.1, BS21, DIN 2999 Metrický v souladu s ISO R/262 Kroutící moment Min. 5 Nm, max. 7Nm Rozsah teplot - 20 C až +225 C Rozsah tlaku bar 140 bar Médium Vzduch, vakuum a kapaliny pro potrvinářský a chemický průmysl Dvojnipl, kuželový závit Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Redukce, kuželový závit Objednací číslo 1 BC L C H Balení /8-1/4 1/8 1/ /8-3/8 1/8 3/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-1/2 3/8 1/ /2-3/4 1/2 3/ info@oem-automatic.cz 73

76 Nerezové příslušenství Redukce, kuželový závit Objednací číslo 1 B L CH Balení /8-1/4 1/8 1/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-1/2 3/8 1/ /2-3/4 1/2 3/ Redukce, kuželový závit Objednací číslo 1 B L CH Balení /4-1/8 1/4 1/ /8-1/8 3/8 1/ /8-1/4 3/8 1/ /2-1/4 1/2 1/ /2-3/8 1/2 3/ /4-1/2 3/4 1/ Redukce, kuželový závit Objednací číslo L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Tel: Fax:

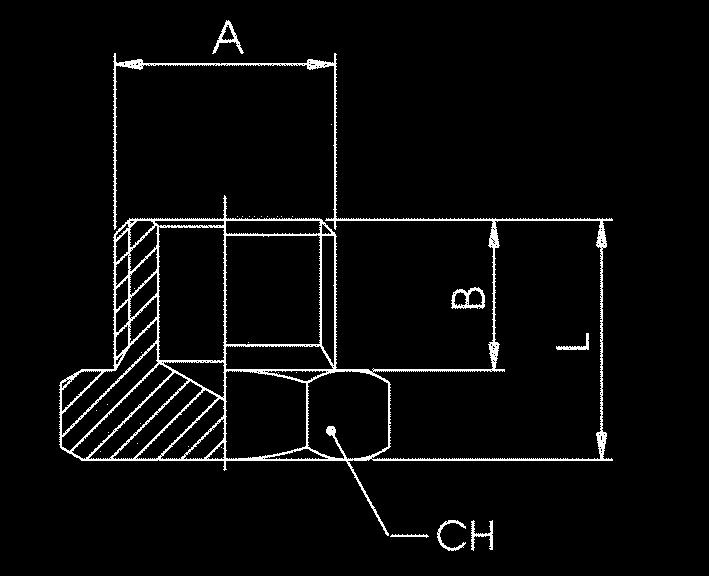

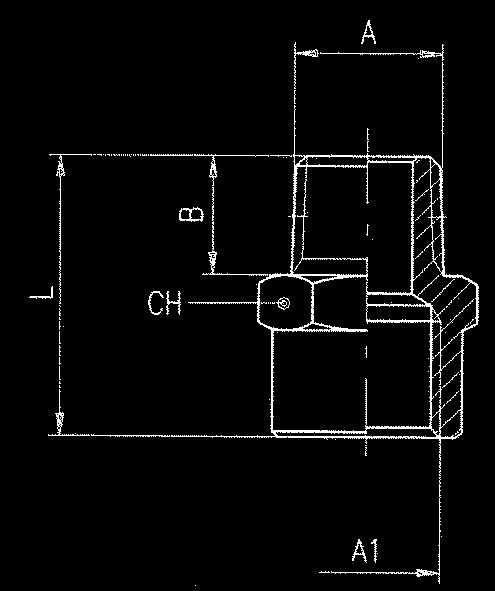

77 Nerezové příslušenství Redukce, vnitřní závit Objednací číslo 1 L CH Balení /8-1/4 2/8 1/ /4-3/8 1/4 3/ /8-1/2 3/8 1/ /2-3/4 1/2 3/ Záslepka, vnější paralelní závit s integrovaným o-kroužkem Objednací číslo B L D CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Záslepka, vnější paralelní závit Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ info@oem-automatic.cz 75

78 Nerezové příslušenství Záslepka, vnější kuželový závit Objednací číslo B H CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Hadičník, kuželový závit Objednací číslo 1 B C L CH Balení /8 6 1/ /8 7 1/ /4 7 1/ /4 8 1/ /4 9 1/ /8 9 3/ /4 10 1/ /8 10 1/ /2 10 3/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ /2 16 1/ /2 18 1/ /4 18 3/ /2 20 1/ /4 20 3/ Tel: Fax:

79 Nerezové příslušenství L1 CH T-kus, vnitřní závit L2 B L1 CH B1 B L2 C Objednací číslo B C L1 L2 CH Balení /8 1/ /4 1/ /8 3/ /2 1/ C T-kus 1 x vnější kuželový, 2 x vnitřní závit Objednací číslo B B1 C L1 L2 CH Pack /8 1/ /4 1/ /8 3/ /2 1/ C CH L1 B L T-kus, 1 x vnější kuželový, 2 x vnitřní závit B1 Objednací číslo B B1 C L1 L2 CH Balení /8 1/ /4 1/ /8 3/ /2 1/ info@oem-automatic.cz 77

80 CH L Nerezové příslušenství Koleno, vnitřní závit Objednací číslo B C L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ L2 CH L1 B Koleno, 1 x vnější kuželový, 1 x vnitřní závit B1 B L C C Objednací číslo B B1 C L1 L2 CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Tel: Fax:

81 Poniklované příslušenství Poniklované příslušenství Technické údaje Materiál Max. tlak Poniklovaná mosaz - pokud není uvedeno jinak 1/8 : 150 bar 1/2 : 50 bar 1/4 : 100 bar 3/4 : 85 bar 3/8 : 75 bar 1 : 80 bar Neutrální ply a voda Médium Závit Kuželový v souladu s ISO 7.1, BS 21, DIN 2999 Paralelní BSP v souladu s ISO 228 Metrický v souladu s ISO R/262 Těsnění Hliníkové nebo nylonové objednávané samostatně 2000 Dvojnipl, kuželový závit D Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Dvojnipl, paralní závit Objednací číslo. B L CH Balení 2010 M5 M /8 1/ /4 1/ /8 3/ /2 1/ info@oem-automatic.cz 79

82 Poniklované příslušenství 2020 Redukce, kuželový závit Objednací číslo 1 B C L CH Balení /8-1/4 1/8 1/ /8-3/8 1/8 3/ /8-1/2 1/8 1/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-1/2 3/8 1/ /2-3/4 1/2 3/ /4-1 3/ Redukce, paralelní závit Objednací číslo 1 B C L CH Balení 2030 M5-1/8 M5 1/ /8-1/4 1/8 1/ /8-3/8 1/8 3/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-1/2 3/8 1/ /2-3/4 1/2 3/ Redukce, kuželový závit Objednací číslo 1 B L CH Balení /8-1/8 1/8 1/ /8-1/4 1/8 1/ /8-3/8 1/8 3/ /4-1/4 1/4 1/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-3/8 3/8 3/ /8-1/2 3/8 1/ /2-1/2 1/2 1/ /2-3/4 1/2 3/ Tel: Fax:

83 Poniklované příslušenství 2050 Redukce, paralelní závit Objednací číslo 1 B L CH Balení 2050 M5-1/8 M5 1/ /8-1/8 1/8 1/ /8-1/4 1/8 1/ /8-3/8 1/8 3/ /4-1/4 1/4 1/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-3/8 3/8 3/ /8-1/2 3/8 1/ /2-1/2 1/2 1/ Dvojniplová spojka, kuželový závit, (3 části) Objednací číslo B C L CH1 CH2 Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Prodloužení, paralelní závit Objednací číslo 1 L B CH Balení /8-1/8-22 1/8 1/ /8-1/8-42 1/8 1/ /4-1/4-35 1/4 1/ /4-1/4-51 1/4 1/ info@oem-automatic.cz 81

84 Poniklované příslušenství 2080 Redukce, kuželový závit Objednací číslo 1 B L CH Balení /4-1/8 1/4 1/ /8-1/8 3/8 1/ /2-1/8 1/2 1/ /8-1/4 3/8 1/ /2-1/4 1/2 1/ /2-3/8 1/2 3/ /4-3/8 3/4 3/ /4-1/2 3/4 1/ /2 1 1/ /4 1 3/ /4-1/2 1 1/4 1/ /4-3/4 1 1/4 3/ / / / / Redukce, paralelní závit Objednací číslo 1 B L CH Balení /8-M5 1/8 M /4-1/8 1/4 1/ /8-1/8 3/8 1/ /2-1/8 1/2 1/ /8-1/4 3/8 1/ /2-1/4 1/2 1/ /2-3/8 1/2 3/ /4-3/8 3/4 3/ /4-1/2 3/4 1/ Redukce, paralelní závit Objednací číslo 1 L Balení /4-1/8 1/4 1/ /8-1/4 3/8 1/ /2-3/8 1/2 3/ /4-1/2 3/4 1/ /4 1 3/ Tel: Fax:

85 Poniklované příslušenství 2096 Matice Objednací číslo L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Natáčecí spojka, kuželový závit Objednací číslo B CH1 CH2 L Balení /8 1/ /4 1/ /8 3/ Natáčecí spojka, vnitřní závit závit Objednací číslo B CH1 CH2 L Balení /8 1/ /4 1/ /8 3/ info@oem-automatic.cz 83

86 Poniklované příslušenství 3000 Mufna, vnitřní závit Objednací číslo L CH Balení 3000 M5 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Mufna, vnitřní závit Objednací číslo 1 L CH Balení 3010 M5-1/8 M5 1/ /8-1/4 1/8 1/ /8-3/8 1/8 3/ /8-1/2 1/8 1/ /4-3/8 1/4 3/ /4-1/2 1/4 1/ /8-1/2 3/8 1/ /2-1 1/ /2-3/4 1/2 3/ /4-1 3/ Záslepka, vnější paralelní závit s o-kroužkem Objednací číslo B L D CH Balení 3015 M5 M /8 1/ /4 1/ /8 3/ /2 1/ Tel: Fax:

87 Poniklované příslušenství 3020 Záslepka, vnější paralelní závit Objednací číslo B L CH Balení 3020 M5 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Záslepka, vnější kuželový závit Objednací číslo B H CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Záslepka, vnější paralelní závit. Objednací číslo B D E H CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Záslepka, vnitřní závit Objednací číslo B L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ info@oem-automatic.cz 85

88 C L B Poniklované příslušenství 3040 Hadičník, kuželový závit Objednací číslo 1 B C L CH Balení /8 6 1/ /4 6 1/ /8 7 1/ /4 7 1/ /8 8 1/ /4 8 1/ /8 9 1/ /4 9 1/ /8 9 3/ /2 9 1/ /8 10 1/ /4 10 1/ /8 10 3/ /2 10 1/ /4 12 1/ /8 12 3/ /2 12 1/ /8 14 3/ /2 14 1/ /8 16 3/ /2 16 1/ /4 16 3/ /8 17 3/ /2 17 1/ /8 18 3/ /2 18 1/ /4 18 3/ /8 20 3/ /2 20 1/ /4 20 3/ /4 25 3/ C 3044 Hadičník, vnější paralelní závit s o-kroužkem 1 Objednací číslo 1 B C L CH Balení M5 4.5 M / / / / / / / / / / / / / / / / / / / / / / / / Tel: Fax:

89 Poniklované příslušenství 3045 Hadičník, vnější paralelní závit Objednací číslo 1 B C L CH Balení M5 4.5 M / / / / / / / / / / / / / / / / / / / / / / / / Hadičník, vnitřní závit Objednací číslo 1 B C L CH Balení /8 6 1/ /8 7 1/ /4 7 1/ /4 8 1/ /4 9 1/ /8 9 3/ /8 10 3/ /8 12 3/ /2 12 1/ Koleno hadičník, vnější kuželový závit Objednací číslo 1 B C D CH Balení /8 6 1/ /8 7 1/ /4 6 1/ /4 7 1/ /4 9 1/ info@oem-automatic.cz 87

90 Poniklované příslušenství 3060 Průchodka, vnitřní závit Objednací číslo B C-max. D E CH1 CH2 Balení 3060 M5 M5 M10x /8 1/8 M16x /4 1/4 M20x /8 3/8 M26x /2 1/2 M28x T-kus, vnitřní závit Objednací číslo B C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ T-kus, vnější kuželový závit Objednací číslo B C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Tel: Fax:

91 Poniklované příslušenství 4020, T-kus, 2 x vnější kuželový, 1 x vnitřní závit Objednací číslo B B1 C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ , T-kus, 2 x vnější kuželový, 1 x vnitřní závit Objednací číslo B B1 C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ T-kus, 1 x vnější kuželový, 2 x vnitřní závit Objednací číslo B B1 C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ T-kus, 1 x vnější kuželový, 2 x vnitřní závit Objednací číslo B B1 C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ info@oem-automatic.cz 89

92 Poniklované příslušenství 5000 Koleno, vnější kuželový závit Objednací číslo B L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Koleno, vnitřní závit Objednací číslo B L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Koleno, 1 x vnější kuželový, 1 x vnitřní závit Objednací číslo B B1 C L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ L Koleno s uchycením, vnější závit L2 Objednací číslo L1 L2 Balení /2 1/ Tel: Fax:

93 Poniklované příslušenství 6000 Y-kus, 1 x vnější kuželový, 2 x vnitřní závit Objednací číslo B B1 CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Y-kus, vnitřní závit Objednací číslo B CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Rozbočovač, vnitřní závit Objednací číslo B L Balení /8 1/ /4 1/ /8 3/ /2 1/ Rozbočovač, 1 x vnější, 3 x vnitřní závit Objednací číslo B B1 L Balení /8 1/ /4 1/ /8 3/ /2 1/ info@oem-automatic.cz 91

94 Poniklované příslušenství 6030 Rozbočovač, vnější kuželový závit Objednací číslo B L Balení /8 1/ /4 1/ /8 3/ /2 1/ Distribuční rozvod, 4 úchyty, hliník Objednací číslo L H B CH Balení /8 1/ /4 1/ /8 3/ /2 1/ POZNÁMK! Ilustrace ukazuje křížový rozvod 6047 Distribuční rozvod, jednostranný, hliník Objednací číslo B n C D L1 L2 L D Balení /4-1/8-2 1/4 1/ /4-1/8-3 1/4 1/ /4-1/8-4 1/4 1/ /4-1/8-5 1/4 1/ /4-1/8-6 1/4 1/ /8-1/4-2 3/8 1/ /8-1/4-3 3/8 1/ /8-1/4-4 3/8 1/ /8-1/4-5 3/8 1/ /8-1/4-6 3/8 1/ /2-3/8-2 1/2 3/ /2-3/8-3 1/2 3/ /2-3/8-4 1/2 3/ /2-3/8-5 1/2 3/ /2-3/8-6 1/2 3/ Tel: Fax:

95 Poniklované příslušenství 6048 Distribuční rozvod, dvoustranný, hliník Objednací číslo B n C D L1 L2 L D Balení /4-1/8-2 1/4 1/ /4-1/8-3 1/4 1/ /4-1/8-4 1/4 1/ /4-1/8-5 1/4 1/ /4-1/8-6 1/4 1/ /8-1/4-2 3/8 1/ /8-1/4-3 3/8 1/ /8-1/4-4 3/8 1/ /8-1/4-5 3/8 1/ /8-1/4-6 3/8 1/ /2-3/8-2 1/2 3/ /2-3/8-3 1/2 3/ /2-3/8-4 1/2 3/ /2-3/8-5 1/2 3/ /2-3/8-6 1/2 3/ CH L 6070 Koleno, vnější a vnitřní závit H B Objednací číslo B H L CH Balení /8-1/ /4-1/4 1/8 1/4 1/8 1/ CH L 6080 T-kuse, 1 x vnější, 2 x vnitřní závit H B Objednací číslo B H L CH Balení /8-1/ /4-1/4 1/8 1/4 1/8 1/ Jednoduchá přípojka, vnitřní závit Objednací číslo B L S Balení / /4 1/8 1/ info@oem-automatic.cz 93

96 Přípojky rychlospojek a těsnění Přípojky rychlospojek a těsnění Technické údaje Materiál Poniklovaná mosaz Rozsah tlaků 0-15 bar Médium Vzduch, neutrální plyny a vakuum Těsnění Nylonové těsnění 1610 obsaženo POZNÁMK!Pro serii 55000není třeba těsnění Hadičky P6, P11, P12, Polyethylene, Polyurethane Jednoduchá přípojka pro serie 1000, a Objednací číslo B C L CH Balení M5 M M6 M /8 1/ /4 1/ /8 3/ /2 1/ M12x1.5 M12x Dvojitá přípojka pro serie 1000, a Objednací číslo B C L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ M12x1.5 M12x Tel: Fax:

97 Přípojky rychlospojek a těsnění Trojitá přípojka pro serie 1000, a Objednací číslo B C L CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Těsnění hliníkové Objednací číslo Pro závit B H Balení 1600 M5 M /8 1/ /4 1/ /8 3/ /2 1/ M12 M Těsnění nylon Objednací číslo Pro závit B H Balení 1610 M3 M M5 M M6 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ info@oem-automatic.cz 95

98 Tlumiče odfuku Tlumiče odfuku Technické údaje Materiál Mosaz, plast nebo porésní polyethylen Rozsah tlaku Max. 12 bar (7010, 7030, 7050) Max. 10 bar (7100, 7110) Max. 6 bar (7070) Médium Neutrální plyny Rozsah teplot -15 C/+100 C (7100, 7110) -10 C/+80 C (7010, 7030, 7050) -10 C/+70 C (7070) 7010 Mosazný krátký Objednací číslo F H CH Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Mosazný dlouhý Objednací číslo F H CH Balení 7030 M5 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Tel: Fax:

99 Tlumiče odfuku 7050 Tlumič s regulátorem - mosaz Objednací číslo F H min. H max. CH Balení /8 1/ /4 1/ /8 3/ /2 1/ Plastový tlumič Objednací číslo F H D L Balení /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Porésní polyethylenový tlumič Objednací číslo F H D Balení 7100 M5 M /8 1/ /4 1/ /8 3/ /2 1/ /4 3/ Porésní polyethylenový regulovatelný tlumič Objednací číslo F H CH1 CH2 Balení 7110 M5 M /8 1/ /4 1/ /8 3/ /2 1/ info@oem-automatic.cz 97

100 Dodavatel Pneumatické hadičky, spirálové hadice, vícežilové hadičky THERMOPLSTIC EXTRUSION SPECILIST 98

101 Obsah Hadičky P 100 Hadičky PUR 106 Hadičky PTFE 109 Hadičky - Spirálové 110 Hadičky - Svazky 111 Hadičky - Příslušenství 112 Další produkty

102 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Hadička P12 PHL - c.best Možnost různých barevných provedení Vnější průměr kalibrován podle DIN Rozsah teplot: od -60 C do +130 C Možnost dodání v krabicích nebo rolích. Oblasti použití Polyamid (P) je odolný proti chemikáliím a může být použit v širokém rozsahu teplot. Má dobré mechanické vlastnosti a dobrou odolnost na otěr. P12 se používá pro pneumatické brzdové systémy nákladních automobilů a návěsů, palivové vedení v automobilovém průmyslu, systémech vedení kapalin a plynů (včetně stlačeného vzduchu), kde jsou zapotřebí jejich chemické a/nebo mechanické vlastnosti. Technické informace Vnější průměr (mm) Vnitřní průměr (mm) Tloušťka stěny (mm) Poloměr ohybu (mm) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) DIN (pouze černá) DIN (všechny barvy) Barva Standard Na vyžádání NT NR Z RO GI VE R Odolnost na tlak Graf ukazuje závislost provozního tlaku na teplotě. % tlak av tryck 120% 100% 80% 60% 40% 20% 0% 100 % 87 % 74 % 64 % 57 % 20 C 30 C 40 C 50 C 60 C teplota Temp. Tolerance vnějšího průměru podle DIN Od 3 mm do 10 mm Od 11 mm do 22 mm Rozsah teplot -60 C do +130 C Tolerance v závorkách na vyžádání ± 0.10 mm (± 0,03 mm) ± 0.15 mm (± 0,05 mm) 100 Tel: Fax:

103 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Objednávací číslo 100 m role 100 m krabice 50 m krabice 25 m krabice Rozměr Vnější/ vnitřní (mm) Barva 2F315R100NT Hadička C.best, 3/1.5, bílá, Δ Δ NT P12 PHL, 100 m role 2F427R100NT 2F427B100NT Δ 2F427B25NT 2F64R100NT 2F64B100NT Δ 2F64B25NT 2F86R100NT 2F86B100NT Δ 2F86B25NT 2F108R100NT Hadička c.best P12 PHL Δ 2F108B50NT 10/8 100 m role bílá 2F1210R100NT Hadička C.best, 12/10, bílá, - Δ P12 PHL, 100 m role 2F1412R100NT /12 NR 2F427R100NR 2F427B100NR Δ 2F427B25NR 2F64R100NR 2F64B100NR Δ 2F64B25NR 2F86R100NR 2F86B100NR Δ 2F86B25NR 2F108R100NR Hadička C.best P12 PHL Δ 2F108B50NR 10/8 100 m role černá 2F1210R100NR Hadička C.best, 12/10, - Δ černá, P12 PHL, 100 m role 2F1412R100NR /12 Z 2F427R100Z 2F427B100Z Δ 2F427B25Z 2F64R100Z 2F64B100Z Δ 2F64B25Z 2F86R100Z 2F86B100Z Δ 2F86B25Z 2F108R100Z Hadička C.best P12 PHL Δ 2F108B50Z 10/8 100 m role modrá 2F1210R100Z Hadička C.best, 12/10, - Δ modrá, P12 PHL, 100 m role 2F1412R100Z /12 Δ Na vyžádání Hadičky jsou na vyžádání k dispozici i na cívkách. Max. délka závisí na velikosti cívky a rozměrech hadičky. info@oem-automatic.cz 101

104 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Hadička P12 PHL - c.light Transparentní P12 hadička Vnější rozměr je kalibrován podle DIN Rozsah teplot: -60 C do +130 C Může být dodán v krabicích nebo rolích. Oblast použití Polyamid (P) je odolný proti chemikáliím a může být použit v širokém rozsahu teplot. Má dobré mechanické vlastnosti a dobrou odolnost na otěr. C.light se používá v aplikacích, kde je nutná kontrola přítomnosti media v hadičce. Technické informace Vnější rozměr (mm) Vnitřní rozměr (mm) Tloušťka stěny (mm) Poloněr ohybu (mm) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) DIN (pouze černá) DIN (všechny barvy) Barva Standard Na vyžádání Odolnost na tlak Graf ukazuje závislost tlaku na teplotě % tlak av tryck 120% 100% 80% 60% 40% 20% 0% 100 % 87 % 74 % 64 % 57 % 20 C 30 C 40 C 50 C 60 C Temp. teplota Tolerance vnějšího rozměru podle DIN Od 3 mm do 10 mm Od 11 mm do 22 mm Tolerance v závorkách na vyžádání ± 0.10 mm (± 0,03 mm) ± 0.15 mm (± 0,05 mm) Rozsah teplot -60 C do +130 C 102 Tel: Fax:

105 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Objednávací číslo 100 m role 100 m krabice 50 m krabice 25 m krabice Rozměr vnější/ vnitřní (mm) 2F427R100CR 2F427B100CR Δ 2F427B25CR 4/2.7 2F64R100CR 2F64B100CR Δ 2F64B25CR 6/4 2F86R100CR 2F86B100CR Δ 2F86B25CR 8/6 2F108R100CR - Δ 2F108B25CR 10/8 2F1210R100CR - - Δ 12/10 2F1412R100CR /12 Barva 2F427R100T 2F427B100T Δ 2F427B25T 4/2.7 2F64R100T 2F64B100T Δ 2F64B25T 6/4 2F86R100T 2F86B100T Δ 2F86B25T 8/6 2F108R100T - Δ 2F108B25T 10/8 2F1210R100T - - Δ 12/10 2F1412R100T /12 2F427R100VT 2F427B100VT Δ 2F427B25VT 4/2.7 2F64R100VT 2F64B100VT Δ 2F64B25VT 6/4 2F86R100VT 2F86B100VT Δ 2F86B25VT 8/6 2F108R100VT - Δ 2F108B25VT 10/8 2F1210R100VT - - Δ 12/10 2F1412R100VT /12 Δ Na vyžádání Hadičky jsou na vyžádání k dispozici i na cívkách. Max. délka závisí na velikosti cívky a rozměrech hadičky. info@oem-automatic.cz 103

106 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Hadička P12 PHL Flexible - c.soft Snadno ohebná Vnější průměr kalibrován podle DIN Rozsah teplot: -60 C do +100 C Možnost dodání v krabicích nebo rolích. Oblast použití Polyamid (P) je odolný proti chemikáliím a může být použit v širokém rozsahu teplot. Má dobré mechanické vlastnosti a dobrou odolnost na otěr. C.soft je zcela nová hadička kombinující chemické a mechanické vlastnosti P12 s flexibilitou a snadnou ohebností PUR Sh98. C.soft se převážně doporučuje pro pneumatické aplikace a zároveň je odpovědí na problémy spojené s hydrolýzou. Malý poloměr ohybu, malé rozměrové tolerance pro spolehlivé a těsné spojení s push-in spojkami. Technická data Vnější rozměr(mm) Vnitřní rozměr(mm) Tloušťka stěny s (mm) Poloměr ohybu (mm) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) Barva Standard NT NR Z RO Závislost na tlaku Graf ukazuje závislost provozního tlaku na teplotě. % tlak av tryck 120% 100% 80% 60% 40% 20% 0% 100% 83% 71% 62% 55% 20 C 30 C 40 C 50 C 60 C teplota Temp. Tolerance vnějšího rozměru dle DIN Od 3 mm do 10 mm Od 11 mm do 22 mm Tolerance v závorkách na vyžádání. ± 0.10 mm (± 0,03 mm) ± 0.15 mm (± 0,05 mm) Rozsah teplot -60 C do +100 C 104 Tel: Fax:

107 Hadičky P THERMOPLSTIC EXTRUSION SPECILIST Objednací číslo 100 m role 100 m krabice 50 m krabice 25 m krabice Rozměr vnější/vnitřní (mm) Barva 2Z42R100NT Δ Δ Δ 4/2 NT 2Z425R100NT 2Z425B100NT Δ 2Z425B25NT 4/2.5 2Z64R100NT 2Z64B100NT Δ 2Z64B25NT 6/4 2Z86R100NT 2Z86B100NT Δ 2Z86B25NT 8/6 2Z108R100NT - Δ 2Z108B50NT 10/8 2Z1210R100NT - - Δ 12/10 2Z42R100NR Δ Δ Δ 4/2 NR 2Z425R100NR 2Z425B100NR Δ 2Z425B25NR 4/2.5 2Z64R100NR 2Z64B100NR Δ 2Z64B25NR 6/4 2Z86R100NR 2Z86B100NR Δ 2Z86B25NR 8/6 2Z108R100NR - Δ 2Z108B50NR 10/8 2Z1210R100NR - - Δ 12/10 2Z42R100Z Δ Δ Δ 4/2 Z 2Z425R100Z 2Z425B100Z Δ 2Z425B25Z 4/2.5 2Z64R100Z 2Z64B100Z Δ 2Z64B25Z 6/4 2Z86R100Z 2Z86B100Z Δ 2Z86B25Z 8/6 2Z108R100Z - Δ 2Z108B50Z 10/8 2Z1210R100Z - - Δ 12/10 2Z42R100RO Δ Δ Δ 4/2 RO 2Z425R100RO 2Z425B100RO Δ 2Z425B25RO 4/2.5 2Z64R100RO 2Z64B100RO Δ 2Z64B25RO 6/4 2Z86R100RO 2Z86B100RO Δ 2Z86B25RO 8/6 2Z108R100RO - Δ 2Z108B50RO 10/8 2Z1210R100RO - - Δ 12/10 Δ Na vyžádání Hadičky jsou na vyžádání k dispozici i na cívkách. Max. délka závisí na velikosti cívky a rozměrech hadičky. info@oem-automatic.cz 105

108 Hadičky PUR THERMOPLSTIC EXTRUSION SPECILIST Hadička PUR - c.flex Různé barvy Kalibrovaný vnější průměr Rozsah teplot: -40 C do +60 C Možnost dodání v krabicích, rolích nebo cívkách. Oblast použití Polyurethanové hadičky (PU) jsou velmi ohebné a zároveň odolné různým chemikáliím. Vzali jsme Shore 98 jako standardní skladovou položku(polyesterový základ), nejohebnější hadičku, která je současně použitelná pro vysoký tlak. Pro transparentní hadičku přejdi na... C.kolor. Technická data Vnější průměr (mm) Vnitřní průměr (mm) Síla stěny (mm) Poloměr ohybu (mm) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) Barva Standard Na vyžádání NT NR Z RO GI VE Odolnost na tlak Graf ukazuje závislost provozního tlaku na teplotě : vyšší okolní teplota, nižší provozní tlak %% av tryck tlak 120 % 100 % 80 % 60 % 40 % 20 % 0 % 100 % 83 % 72 % 64 % 47 % 20 C 30 C 40 C 50 C 60 C teplota Temp. Tolerance vnějších rozměrů Od 4 mm do 8 mm Od 10 mm do 12 mm Tolerance v závorkách na vyžádání. ± 0.10 mm (± 0,07 mm) ± 0.15 mm (± 0,10 mm) Rozsah teplot -40 C do +60 C 106 Tel: Fax:

109 Hadičky PUR THERMOPLSTIC EXTRUSION SPECILIST Objednávací číslo 100 m role 100 m krabice 50 m krabice 25 m krabice Rozměr vnější/ vnitřní (mm) Barva UC425R100NT UC425B100NT Δ UC425B25NT NT UC64R100NT UC64B100NT Δ UC64B25NT UC86R100NT UC86B100NT Δ UC86B25NT UC108R100NT - Δ UC108B25NT UC129R100NT - - Δ UC425R100Z UC425B100Z Δ UC425B25Z Z UC64R100Z UC64B100Z Δ UC64B25Z UC86R100Z UC86B100Z Δ UC86B25Z UC108R100Z - Δ UC108B25Z UC129R100Z - - UC129B25Z UC425R100NR UC425B100NR Δ UC425B25NR NR UC64R100NR UC64B100NR Δ UC64B25NR UC86R100NR UC86B100NR Δ UC86B25NR UC108R100NR - Δ UC108B25NR UC129R100NR - - UC129B25NR UC425R100GR UC425B100GR Δ UC425B25GR UC64R100GR UC64B100GR Δ UC64B25GR UC86R100GR UC86B100GR Δ UC86B25GR UC108R100GR - Δ UC108B25GR UC129R100GR - - Δ Na vyžádání Hadičky jsou na vyžádání k dispozici i na cívkách. Max. délka závisí na velikosti cívky a rozměrech hadičky. info@oem-automatic.cz 107

110 Hadičky PUR THERMOPLSTIC EXTRUSION SPECILIST Hadička PUR Sh98 Transparentní - c.kolor Transparentní Vnější průměr je kalibrován do ±0.10 mm pro 4 až 8 mm a ±0.15 mm pro 10 až 12 mm Rozsah teplot: -40 C do +60 C Oblast použití Polyurethanové hadičky (PU) jsou extrémně flexibilní, odolné množství chemikálií použitelné pro vysoké tlaky. Všechny c.kolor varianty jsou transparentní. Pro netransparentní PU hadičky jděte na c.flex. Ostatní velikosti, barvy a balení jsou dostupné na vyžádání. Parametry Vnější průměr (mm) Vnitřní průměr (mm) Síla stěny (mm) Poloměr otáčení (mm) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) Barva Standard Na vyžádání Objednací číslo 100 m role 100 m krabice 50 m krabice 25 m krabice Rozměr vnější/ vnitřní (mm) UC425R100CR UC64R100CR UC425B100CR UC64B100CR Δ Δ UC425B25CR UC64B25CR UC86R100CR UC86B100CR Δ UC86B25CR Barva UC425R100T UC425B100T Δ UC425B25T UC64R100T UC64B100T Δ UC64B25T UC86R100T UC86B100T Δ UC86B25T UC108R100T - UC108B50T UC108B25T Tolerance vnějšího rozměru Od 4 mm do 8 mm Od 10 mm do 12 mm Tolerance v závorkách na vyžádání. ± 0.10 mm (± 0,07 mm) ± 0.15 mm (± 0,10 mm) Rozsah teplot -40 C do +60 C 108 Tel: Fax:

111 Hadičky PTFE THERMOPLSTIC EXTRUSION SPECILIST Hadička PTFE (Teflon ) - c.chem Dobrá odolnost proti UV záření Rozsah teplot: -200 C až +250 C Samozhášecí Dobrá odolnost proti chemikáliím Oblast použití PTFE hadičky (polytetrafluoroethylene)(teflon ) pro vysoké i nízké teploty. Mají excelentní chemickou odolnost a dobré elektrické a mechanické vlastnosti. Mají excelentní odolnost proti UV záření a nízký koeficient tření. Parametry Vnější průměr(mm) Vnitřní průměr (mm) Tloušťka stěny(mm) Hmotnost (g/m) Provozní tlak (v bar při 23 C) Destrukční tlak (v bar při 23 C) Barva Standard Na vyžádání NT Z RO NR Značení c.chem nemá značení Tlaková odolnost Graf ukazuje závislost provozního tlaku na teplotě. % tlak av tryck 120 % 100 % 80 % 60 % 40 % 20 % 0 % 100 % 50 % 35 % 30 % 10 % 20 C 50 C 100 C 150 C 200 C teplota Temp. Tolerance vnějšího průměru Od 3 mm do 14 mm Od 15 mm do 22 mm Rozsah teplot -200 C až +260 C ± 0.20 mm ± 0.30 mm Objednací číslo 50 m role Průměr vnější/vnitřní (mm) Barva TE42R50NT Tube c.chem PTFE 4/2 roll 50 m bílá NT TE64R50NT Tube c.chem PTFE 6/4 roll 50 m bílá TE86R50NT Tube c.chem PTFE 8/6 roll 50 m bílá TE108R50NT Tube c.chem PTFE 10/8 roll 50 m bílá TE1210R50NT Tube c.chem PTFE 12/10 roll 50 m bílá info@oem-automatic.cz 109

112 Hadičky - spirálové THERMOPLSTIC EXTRUSION SPECILIST Spirálové hadičky - c.coil Různé barvy P12 nebo PUR Oblasti použití Spirálové hadičky jsou k dispozici z polyurethanu sh 95 nebo polyamidu 12. Polyurethan je pružný plast s dobrou chemickou a mechanickou odolností. Polyamid odolává vysokým tlakům a má dobrou chemickou a mechanickou odolnost. Objednací číslo Vnější/vnitřní průměr (mm) Vnitřní průměr (mm) spirály Celková délka (m) Pracovní tlak, max. - min. (mm) Barva PUR - c.flex S3U060006Z 6/ /4000 Z S3U080006Z 8/ /4000 S3U100006Z 10/ /4000 S3U060009Z 6/ /6000 Z S3U080009Z 8/ /6000 S3U100009Z 10/ /6000 P12 - c.best S3U060010Z 6/ /6000 Z S3U080010Z 8/ /6000 S3U100010Z 10/ /6000 S3U060015Z 6/ /9000 Z S3U080015Z 8/ /9000 S3U100015Z 10/ /9000 Další barvy, délky a hadičky se šroubením jsou k dispozici na poptávku. 110 Tel: Fax:

113 Hadičky - svazky THERMOPLSTIC EXTRUSION SPECILIST Svazky hadiček P12 Multi - c.multi Hadičky z polyamidu s černou PVC ochranou Odolné proti mnoha chemikáliím a UV radiaci Maximálně 12 hadiček ve svazku Oblast použití Svazky hadiček jsou vyrobeny kombinací polyamidových hadiček P12 (c.best) a ochranným obalem z PVC proti UV záření a chemikáliím. C.best jsou odolné proti mnoha chemikáliím a vydrží vysoké tlaky. Hadičky ostatních materiálů stejně jako elektrické kabely je možné přidat k c.multi hadičkám na vyžádání. Maximálně 12 hadiček může být kombinováno v c.multi hadičkách v závislosti na rozměrech jednotlivých hadiček. Parametry Vnější průměr (mm) Vnitřní průměr Počet hadiček Provozní tlak (mm) (v bar při 23 C) Destrukční tlak (v bar při 23 C) Objednací číslo 100 m role Počet hadiček Průměr vnější/vnitřní(mm) Barva MU2F427-2 Multitube c.multi P12 2x4x2.7 roll 100 m 4/2.7 Modrá/červená MU2F64-2 Multitube c.multi P12 2x6x4 roll 100 m 6/4 Modrá/červená MU2F86-2 Multitube c.multi P12 2x8x6 roll 100 m 8/6 Modrá/červená MU2F /2.7 Modrá/červená/černá MU2F /4 Modrá/červená/černá MU2F86-3 Tube c.multi, P12 PHL, 8/6, 100 m 8/6 Modrá/červená/černá Jiná množství hadiček, materiál a barva na vyžádání. info@oem-automatic.cz 111

114 Hadičky příslušenství THERMOPLSTIC EXTRUSION SPECILIST Hadičky - Příslušenství Příslušenství Vložka Nůžky 1750 Nůžky MV Objednací číslo Popis Pro hadičku /2.7 Vložka, mosaz 4/ /4 Vložka, mosaz 6/ /6 Vložka, mosaz 8/ /8 Vložka, mosaz 10/ /10 Vložka, mosaz 12/ /12 Vložka, mosaz 14/ Nůžky pro hadičky < 15 mm MV Nůžky pro malé hadičky max. 10 mm MV Nůžky, velké > 10 mm 112 Tel: Fax:

115 Další produkty THERMOPLSTIC EXTRUSION SPECILIST Další produkty P12 TEX c.esd je založen na znalostech a posledních výzkumech nanotechnologií v oblasti polymerů. Tato hadička je antistatická, flexibilní a může být použita v různých oblastech jako jsou : Explozivní prostředí (TEX) Palivové hadičky Hořlavé kapaliny c.esd je certifikován dle TEX II 2 G/D Brzdové hadičky c.brake hadičky jsou vyráběny v několika vrstvách P11 a jsou vyztuženy vetkanou mezivrstvou polyesteru. Produkt je v souladu s SE J844 typ B a je určen pro dvě rozdílné aplikace: Brzdové systémy tro nákladní vozy a návěsy Řídící a kontrolní systémy pro lodě (nízký tlak) c.brake je vyráběn pro Ø10 mm až Ø20 mm. info@oem-automatic.cz 113

116 Další produkty THERMOPLSTIC EXTRUSION SPECILIST Samozhášecí hadičky c.flam je vyroben z materiálu P11 se samozhášivým účinkem. Je klasifikován dle UL94 V2, splňuje požadavky ROHS a je bez halogenů. Je dostupný pouze v modré barvě v průměrech od Ø6 mm do Ø24 mm. Polyethylen - PE Polyethylen patří mezi termoplasty, se kterými se můžeme setkat v každodenním styku, kde se neklade tolik důraz na materiál jako na cenu. Používájí se např. pro sáčky na odpad, odpadní roury, plastové hadice s obecně nízkým tlakem (< 5 bar). PE můžeme rozdělit do dvoou skupin: PE s vysokou hustotou (HDPE) PE s nízkou hustotou (LDPE) HDPE mají lepší mechanické vlastnosti při zachování ohebnosti. Oba plasty jsou dobré na vodu, pokud teplota nepřekročí +60 C. Castello hadičky c.eco jsou vyrobeny z PE. PE LD jsou dostupné od Ø4 mm do Ø16 mm a PE HD od Ø4 mm do Ø12 mm. Polyethylen - PE Polyethylen patří mezi termoplasty, se kterými se můžeme setkat v každodenním styku, kde se neklade tolik důraz na materiál jako na cenu. Používájí se např. pro sáčky na odpad, odpadní roury, plastové hadice s obecně nízkým tlakem (< 5 bar). PE můžeme rozdělit do dvoou skupin: PE s vysokou hustotou (HDPE) PE s nízkou hustotou (LDPE) HDPE mají lepší mechanické vlastnosti při zachování ohebnosti. Oba plasty jsou dobré na vodu, pokud teplota nepřekročí +60 C. Castello hadičky c.eco jsou vyrobeny z PE. PE LD jsou dostupné od Ø4 mm do Ø16 mm a PE HD od Ø4 mm do Ø12 mm. 114 Tel: Fax:

117 Další produkty THERMOPLSTIC EXTRUSION SPECILIST Svazky hadiček Svazky hadiček nazýváme c.multi a jsou vyrobeny zc.best(p12) potažené ochrannou vrstvou z černého PVC, která zvyšuje jejich odolnost proti UV záření a chemikáliím. Ostatní materiály jsou na vyžádání. c.flex, c.ecoa c.chem. Možná kombinace s vodiči. Jeden svazek může obsahovat až 12hadiček. c.multi je složen z hadiček o průměru od Ø4 mm do Ø8 mm. Spirálové hadičky Castello tandardní spirálové hadičky c.coil v provedení P12 (c.best), P6 (c.six) a PUR (c.flex). c.best (P12) má standardně velice dobrou tvarovou paměť a všechny dobré vlastnosti P12. Spirálové hadičky c.six (P6) mají výbornou tvarovou paměť a dobré mechanické vlastnosti. P6 je hlavně použit pro hobby nebo oblasti průmyslu, kde není nutno použít kvalitnější P12. Spirálové hadičky c.flexa c.kolor(pur) jsou extrémně flexibilní spirálové hadičky s dobrou odolností proti otěru atd. c.coilje dostupný pro průměry hadiček odø4 mm do Ø15 mm v závislosti na materiálu. info@oem-automatic.cz 115

118 Další produkty THERMOPLSTIC EXTRUSION SPECILIST Vyztužený polyurethan (PUR) c.twenty je ohebná PUR hadička s polyesterovým vystužením. Má dobrou odolnost proti oděru a je přibližně pět krát ohebnější než PVC. Vyztužení umožňuje tlak až 20bar. Použitelný např. pro pneumatické nářadí, ostřikovací pistole a vybavení lakoven. Možné pro vnitřní průměry Ø6 mm až Ø16 mm. Vyztužené hadičky z PVC c.kristal je průhledná PVC hadička s polyesterovým vyztužením. Je to netoxická varianta italského standardu T DM 21/3/73 a EEC standard 90/128. c.kristal je možný od vnitřního Ø4 mm (5/32 ) do Ø50 mm (2 ). Nemůže být použit pro aplikace s horkou vodou nebo pod dlouhodobou tlakovou zátěží. 116 Tel: Fax:

119 Další produkty THERMOPLSTIC EXTRUSION SPECILIST PVC hadice s ocelovou výztuží c.metal je flexibilní netoxická (DM 21/3/73 and EEC 90/128), transparentní PVC hadička s ocelovou výztuží. Výztuha dělá hadici odolnou vůčí vnějšímu namáhání a proražení. Má hladký vnitřní a vnější povrch. c.metal je dodávána pro vnitřní Ø10 mm (3/8 ) až Ø60 mm (2 ⅜ ) PVC hadička c.plast vysoce kvalitní průhledná PVC hadička. Je netoxická v souladu s DM 21/3/73 a EEC 90/128. Má dobrou průhlednost, ohebnost a odolnost proti chemikáliím. c.plast je dodáván pro Ø4 mm (9/32 ) až Ø16 mm (5/8 ). info@oem-automatic.cz 117
