1 ČSN EN ISO/IEC ČSN EN ISO/IEC ISO/IEC Pokyn 43-1 ISO/IEC Pokyn 43-2 ČIA MPA Ing. Jaromír KEJVAL, Ph.D. SWELL, a.s., Příčná 2071, Hořice, Czech Republic 1

2 Motivace: ČSN EN ISO/IEC ČSN EN ISO/IEC ISO/IEC Pokyn 43-1 ISO/IEC Pokyn 43-2 ČIA MPA Posuzování shody Všeobecné požadavky na způsobilost zkušebních a kalibrační laboratoří Posuzování shody Všeobecné požadavky na zkoušení způsobilosti Zkoušení odborné způsobilosti mezilaboratorním porovnáváním Část 1: Vývoj a správa schémat zkoušení odborné způsobilosti Zkoušení odborné způsobilosti mezilaboratorním porovnáváním Část 2: Volba a používání schémat zkoušení odborné způsobilosti akreditačními orgány laboratoří Politika ČIA pro účast v národních a mezinárodních aktivitách v oblasti zkoušení způsobilosti 2

porovnáváním Část 1: Vývoj a správa schémat zkoušení odborné způsobilosti Zkoušení odborné způsobilosti mezilaboratorním porovnáváním Část 2: Volba a

3 ČSN EN ISO/IEC Posuzování shody Všeobecné požadavky na zkoušení způsobilosti 3

4 Účastníci: Hella Vojtěch Vrána Robert Bosch České Budějovice Oldřich Štajner Ingersoll Rand Petr Vávra Secheron Vlastimil Elstner Swell Jaromír Kejval VZLU Miroslav Valeš VUT Brno, CVVOZE Petr Beneš 4

Vávra Secheron Vlastimil Elstner Swell Jaromír

5 Vibrační elektrodynamické zařízení LDS 22kN, 600x600mm UDCO 30kN, 500x500mm Frekvenční rozsah, silový vektor, vertikální/ horizontální vibrace 5

6 Návrh zkušebního vzorku- Swell koncept 1 tvar Hz 2 tvar Hz Hmotnost 18.9kg 3 tvar Hz 6

7 Návrh zkušebního vzorku Secheron koncept 7

8 Zkušební procedura pro mezilaboratorní porovnání vibračních zkoušek* Zkoušky náhodnými vibracemi Zkoušky rozmítanými sinusovými vibracemi * Autor = Sécheron 8

9 9

10 Celková efektivní hodnota zrychlení je 5,5 ms -2 Zkouška se provádí pouze v jedné ose. Doba trvání zkoušky je 10 min. Vedle zde uvedených požadavků musí nastavení zkoušky a její provedení odpovídat dalším požadavkům uvedeným v normě EN 61373:1999 (nebo příslušné harmonizované ČSN) a ČSN EN :

Vedle zde uvedených požadavků musí nastavení zkoušky a její provedení

11 11

12 Zkouška se provádí pouze v jedné ose. Doba trvání zkoušky je 10 min. Vedle zde uvedených požadavků musí nastavení zkoušky a její provedení odpovídat dalším požadavkům uvedeným v normě ČSN EN :

13 Zkouška rozmítanými sinusovými vibracemi Rychlost změny frekvence musí být 1 oktáva za minutu. 13

14 Pro filtraci řídícího signálu se použije úzkopásmový filtr s relativní šířkou pásma 25 %. Zrychlení řídícího bodu musí být v toleranci ±15 % s profilem. Provedení zkoušky musí být v souladu s požadavky normy ČSN EN :

15 Formát naměřených dat 15

16 Metodika vyhodnocení výsledků 16

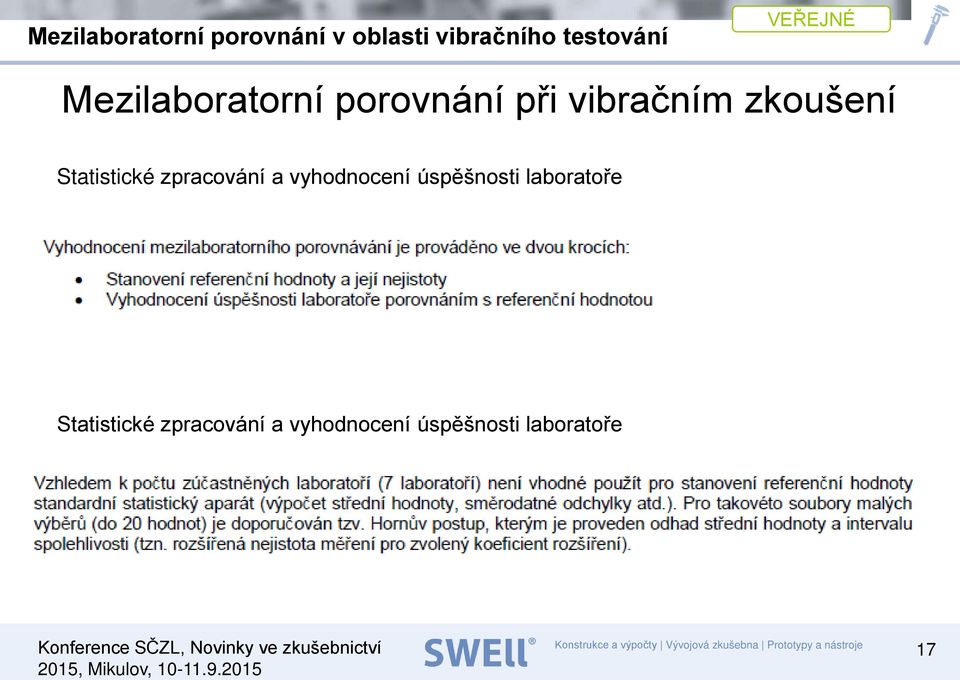

17 Statistické zpracování a vyhodnocení úspěšnosti laboratoře Statistické zpracování a vyhodnocení úspěšnosti laboratoře 17

18 Vyhodnocení úspěšnosti laboratoře En 1 18

19 Random 5-150Hz LDS 22kN RND UDCO 30kN RND ASD (m/s2)^2/hz ,1 0,01 1E-3 1E-4 ridici bod bod odezvy odezva/ridici ASD (m/s2)^2/hz ,1 0,01 1E-3 1E-4 ridici bod bod odezvy odezva/ridici 1E Frekvence (Hz) 1E Frekvence (Hz) 19

odezva/ridici ASD (m/s2)^2/hz 100 10 1 0,1 0,01 1E-3 1E-4 ridici bod bod

20 Random Hz LDS 22kN RND UDCO 30kN RND ASD (m/s2)^2/hz ,1 0,01 1E-3 1E-4 ridici bod bod odezvy odezva/ridici ASD (m/s2)^2/hz ,1 0,01 1E-3 1E-4 ridici bod bod odezvy odezva/ridici 1E E Frekvence (Hz) Frekvence (Hz) 20

odezva/ridici odezva/ridici 1E-5 10 100 1000 1E-5 10 100 1000 Frekvence

21 Sine sweep Hz LDS 22kN SINE UDCO 30kN SINE m/s2 1 m/s2 1 0,1 0,01 ridici bod bod odezvy odezva/ridici 0,1 0,01 ridici bod bod odezvy odezva/ridici 1E E Frekvence (Hz) Frekvence (Hz) 21

22 Rezonance při zkoušce náhodnými vibracemi v rozsahu Hz En 1 LDS 22kN UDCO 30kN 22

23 Rezonance při zkoušce náhodnými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN 23

24 Rezonance při zkoušce náhodnými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN 24

25 Rezonance při zkoušce náhodnými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN 25

26 Rezonance při zkoušce sinusovými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN 26

27 Rezonance při zkoušce sinusovými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN Vliv nejistoty měření frekvence 27

28 Rezonance při zkoušce sinusovými vibracemi v rozsahu Hz LDS 22kN UDCO 30kN 28

29 Random Hz

30 58 Hz Sine sweep Hz detail na rezonancích 332 Hz 1017 Hz 30

31 Poznámky / otázky Určení rezonanční frekvence - shoda výborná Zesílení na rezonanci nevyhodnocováno - shoda horší Splnění profilu Které řídící systémy byly použity? Nastavení parametrů zkoušky (počet čar, rozlišení, snímače & citlivost) Vliv použitých zkušebních zařízení (výkon, hmotnosti, provedení, stav) Nízká amplituda buzení, vliv šumu Random X Sine buzení Umístění akcelerometru, dále od testovaného vzorku Vyhodnocování zesílení mimo rezonanci Jak postupovat v dalším kole 31

32 Shrnutí Na první pokus poměrně úspěch Děkuji za pozornost! 32
