1 NÁVOD NA MONTÁŽ MODULOVÉ PLECHOVÉ STŘEŠNÍ KRYTINY

2 01 Montáž okapové hrany V případě prezentovaného řešení střešní konstrukce (po dřívějším přiříznutí okapové hrany), montujeme na délku odpovídající délce krokví okapovou hranu na její přední část. 03 Trasování montáže žlabových háků V závislosti na použitém okapovém systému a hlavně na druhu použitých žlabových háků, je možné provést trasování na podokapním žlabu nebo na krokvích. 02 Montáž podokapního žlabu 04 Montáž háků Podokapní žlab je nestandardním svým oplechováním a to s ohledem na různé rozměry okapové hrany. Jeho hlavním úkolem je chránit a zakryt okapovou hranu. Nejčastěji se vyskytuje ve formě profile L, případně i s vodní drážkou.

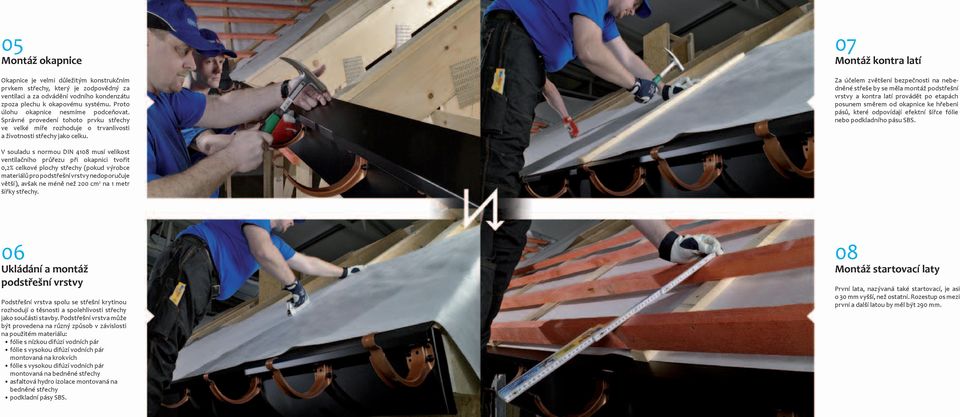

3 05 Montáž okapnice Okapnice je velmi důležitým konstrukčním prvkem střechy, který je zodpovědný za ventilaci a za odvádění vodního kondenzátu zpoza plechu k okapovému systému. Proto úlohu okapnice nesmíme podceňovat. Správné provedení tohoto prvku střechy ve velké míře rozhoduje o trvanlivosti a životnosti střechy jako celku. 07 Montáž kontra latí Za účelem zvětšení bezpečnosti na nebedněné střeše by se měla montáž podstřešní vrstvy a kontra latí provádět po etapách posunem směrem od okapnice ke hřebeni pásů, které odpovídají efektní šířce fólie nebo podkladního pásu SBS. V souladu s normou DIN 4108 musí velikost ventilačního průřezu při okapnici tvořit 0,2% celkové plochy střechy (pokud výrobce materiálů pro podstřešní vrstvy nedoporučuje větší), avšak ne méně než 200 cm 2 na 1 metr šířky střechy. 06 Ukládání a montáž podstřešní vrstvy Podstřešní vrstva spolu se střešní krytinou rozhodují o těsnosti a spolehlivosti střechy jako součásti stavby. Podstřešní vrstva může být provedena na různý způsob v závislosti na použitém materiálu: fólie s nízkou difúzí vodních pár fólie s vysokou difúzí vodních pár montovaná na krokvích fólie s vysokou difúzí vodních pár montovaná na bedněné střechy asfaltová hydro izolace montovaná na bedněné střechy podkladní pásy SBS. 08 Montáž startovací laty První lata, nazývaná také startovací, je asi o 30 mm vyšší, než ostatní. Rozestup os mezi první a další latou by měl být 290 mm.

4 09 Montáž ostatních latí Rozestup mezi osami latí pod plechovou střešní krytinu by měl být cca 350 mm. 11 Montáž prvků štítu V závislosti na typu použitého štítu nyní montujeme buď vrchní část štítu WZR-150V, nebo okap štítu WZN-150V. DOPORUČENÍ Ke zjednodušení montáže plechové střešní krytiny spolu s hřebenáči doporučujeme připravit délku krokví od okapnice až ke hřebeni k plným délkám modulů 350 mm. 10 Montáž podokapních žlabu Podokapní žlab má za úkol směrovat vodu ze srážek a vodu z tajícího sněhu a ledu udržujícího se na povrchu střechy, do okapového systému. 12 Montáž prvního modulu V případě, že si zvolíte způsob montáže plechové střešní krytiny Venecja shora dolů, klademe na linii okapnice první modul (startovací) a připevňujeme jej k podkonstrukci pomocí dvou farmářských vrutů 4,8x35 mm. V nabídce firmy Budmat se nacházejí standardní podokapní žlaby PN-15 a PN-17 s délkou 2 mb.

5 13 Spojování dvou startovacích modulů od čela Následně další startovací modul spojujeme s předcházejícím od čela pomocí vrutů na připevňovaní plechů 4,8x19 mm (rozteč zavitu 2 mm, průměr vrtáku menší nebo rovný 3 mm). Pro tento účel má plechová střešní krytina Venecja speciálně navržené a vyrobené misky a montážní otvory. Díky tomu je ulehčena práce instalatérů, kteří nemusí dlouho a pracně vrtat 2 nebo 4 plechy. VELMI DŮLEŽITÉ JE, ABY BYLA SPRÁVNĚ NASTAVENÁ SPOJKA ŠROUBOVÁKU TAK, ABY NEBYLO PŘERUŠENO SPOJENÍ. 15 Pořadí kladení modulů v uzlu K správnému namontování modulů v uzlu a použití technologických montážních otvorů, je nutné bezpodmínečně dodržovat správné pořadí modulů. V případě montáže modulu zprava doleva povrchu střechy, je nutné myslet na podkládání modulů. Vruty zelené barvy 4,8x19 mm na vzájemné spojování modulů (plech - plech), vruty červené barvy 4,8x35 mm na spojování modulů s podkonstrukci střechy (plech - dřevo). 14 Montáž dalšího startovacího modulu k podkonstrukci Po správném spojení od čela, modul připevňujeme k podkonstrukci pomocí farmářského vrutu 4,8x35 mm. 16 Spojování dalších modulu od čela Následně spojujeme další moduly směrem od okapnice ke hřebeni, vždy přitom pamatujeme na to, že nejdřív spojujeme další moduly od čela a teprve potom připevňujeme modul k podkonstrukci pomocí příslušných farmářských vrutů 4,8x35 mm. V případě plechové střešní krytiny Venecja jsou obzvlášť ceněny připravené montážní otvory. Díky nim je montáž mnohem rychlejší, méně pracná a maximálně omezuje množství pilin (především při provrtání 4 uzlu 5 4 plechů).

6 17 Jedno ze správných řešení větracích otvorů střešního pláště Na fotografii je zobrazen jeden ze způsobů větrání střešního pláště. Jedná se o jedno z nejčastěji používaných řešení zavinutí základné vrstvy krytí na podokapní žlab a dodatečné použití těsnění na podokapním žlabu ve velké míře blokuje tuto ventilaci a kvůli tomu zkracuje životnost střechy. 19 Montáž úžlabí Úžlabí musí mít takovou šířku, aby po něm mohla volně stékat voda. V nabídce firmy Budmat je dostupné úžlabí RK-30. Vzhledem k minimálnímu posouvání jednotlivých stýkajících se střešních ploch od sebe se vyhněte montáži pomocí farmářských vrutů. Mnohem lepším řešením je montáž pomoci příponek, díky čemuž bude úžlabí těsné. Za účelem dodatečného utěsnění úžlabí použijte samolepící klínové těsnění a namontujte jej tak, aby se přepona těsnění nacházela při břehu úžlabí. 18 Šikmé řezaní modulu plechové střešní krytiny při použití správného nářadí Na řezání pozinkovaných ocelových plechů je nezbytné použit příslušné nářadí, jako např. manuální nůžky nebo prostřihovač. Je zakázané používat uhlové brusky, které v důsledku termického procesu během řezání poškozují zinkovou vrstvu a poškozují lak na řezaných okrajích. 20 Montáž modulů v úžlabí Obdobně jako v případě vrcholových okrajů, i v oblasti úžlabí je potřeba přiříznout moduly plechové střešní krytiny Venecja pomocí příslušného nářadí tak, aby mezi okraji plechů zůstala štěrbina cca 200 mm.

7 21 Vzorová montáž oplechování komína Tato fotografie zobrazuje řešení oplechování komína podobné jako v případě oplechování střešních oken. Vzhledem k různým rozměrům, poloze a sklonu povrchu, je k oplechování komína nutno přistupovat jako k nestandardnímu obrábění. Vzhledem k termické práci komína a práci střešních ploch pod tlakem větru a sněhu, by mělo být oplechování komína rozděleno do dvou částí: první, která spolupracuje s krytinou a druhou, která spolupracuje s komínem. 22 Montáž modulů okolo komínu a na celé ploše střechy Níže je zobrazeno schéma doporučeného rozmístění vrutů na ploše střechy. 23 Montáž hřebenáčů Před montáží hřebenáčů je potřeba zabezpečit střechu před průnikem vody a sněhu pod povrch střechy a současně zajistit odvětrávání střechy. Je potřeba si pamatovat, že na 1 metr šířky hřebene musí odvětrávací průřezy ventilačních otvorů štěrbiny tvořit 0,05 % povrchu střechy (jedné plochy), avšak ne méně, než 50 cm 2. To znamená, že používání populárních těsnicích tmelů ve velké míře blokuje odvětrávání střechy a současně zkracuje životnost střechy. 24 Hřebenáč GSV Pro ještě větší zdůraznění výjimečného vzhledu plechové střešní krytiny společnost Budmat vytvořila hřebenáč GSV. Jeho výjimečnou vlastností a zároveň předností je přizpůsobení rozestupu protlačení k šířce vln. Vruty zelené barvy 4,8x19 mm na vzájemné spojování modulů (plech - plech), vruty červené barvy 4,8x35 mm na připevňování modulů k podkonstrukci střechy (plech - dřevo).

8 25 Správné nošení modulu Na vedlejší fotografii je zobrazeno, jak správně nosit moduly Venecja. Tímto způsobem během nošení zachováme původní formu překrytí modulů. Díky tomu budou spojení neobvykle těsná a estetická. 26 Nesprávné nošení modulu Na vedlejší fotografii je zobrazeno nesprávné nošení modulů plechové střešní krytiny Venecja. 27 Na hotové střešní ploše umožňuje plechová střešní krytina VENECJA velmi jednoduchou demontáž a montáž modulů v případě nutnosti je vyměnit, namontovat nebo vyměnit okna, výlezy apod. Možnosti montáže: zprava, zleva, zdola, shora střešní plochy.

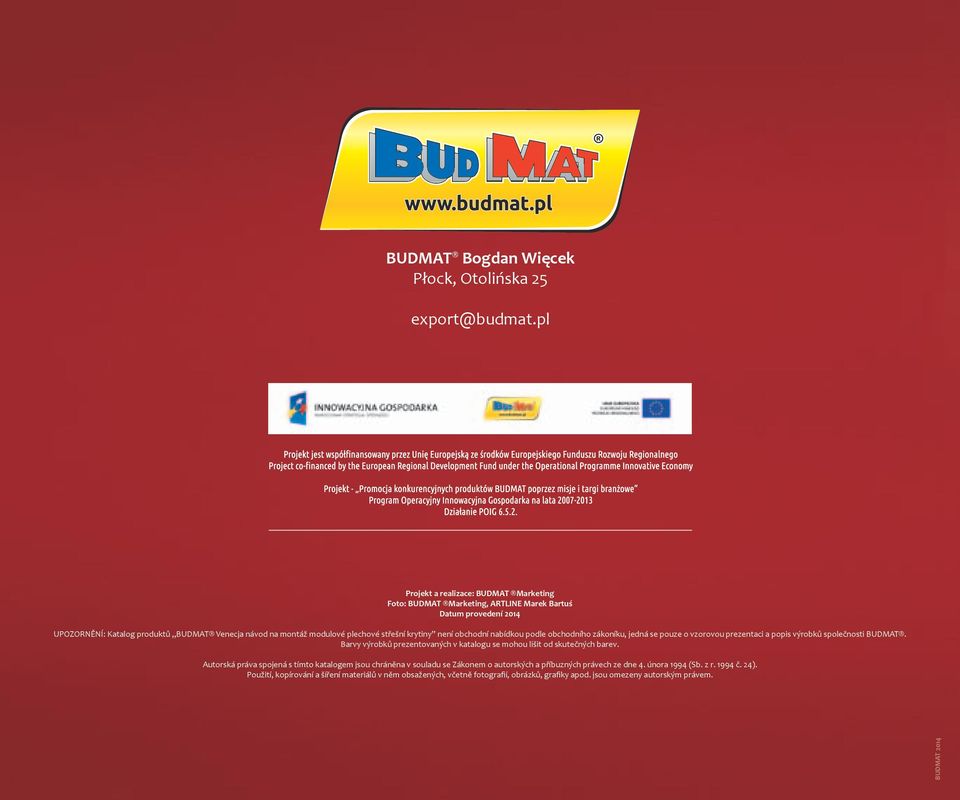

9 BUDMAT Bogdan Więcek Płock, Otolińska 25 Projekt a realizace: BUDMAT Marketing Foto: BUDMAT Marketing, ARTLINE Marek Bartuś Datum provedení 2014 UPOZORNĚNÍ: Katalog produktů BUDMAT Venecja návod na montáž modulové plechové střešní krytiny není obchodní nabídkou podle obchodního zákoníku, jedná se pouze o vzorovou prezentaci a popis výrobků společnosti BUDMAT. Barvy výrobků prezentovaných v katalogu se mohou lišit od skutečných barev. Autorská práva spojená s tímto katalogem jsou chráněna v souladu se Zákonem o autorských a příbuzných právech ze dne 4. února 1994 (Sb. z r č. 24). Použití, kopírování a šíření materiálů v něm obsažených, včetně fotografií, obrázků, grafiky apod. jsou omezeny autorským právem. BUDMAT 2014
