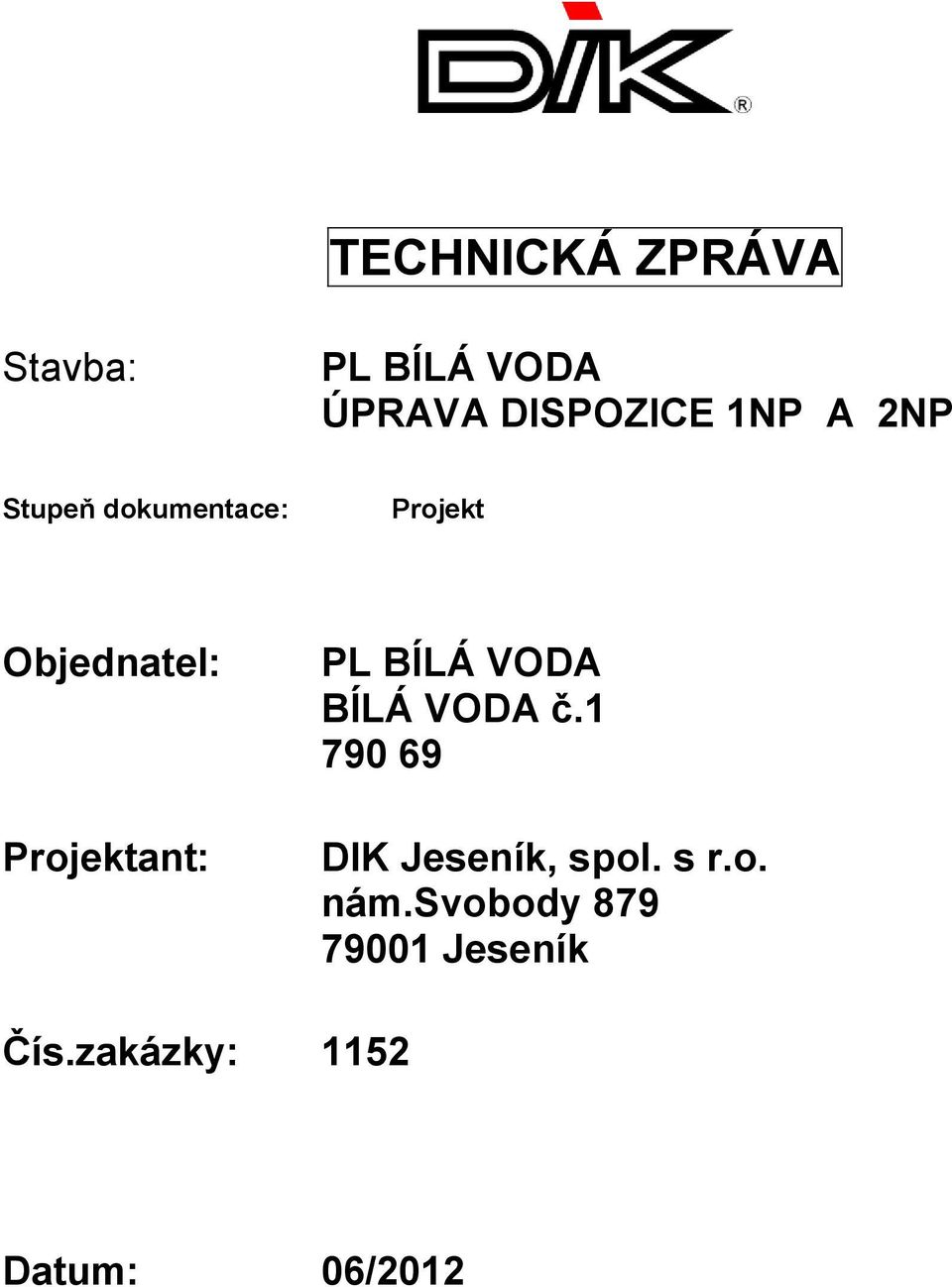

1 TECHNICKÁ ZPRÁVA Stavba: ÚPRAVA DISPOZICE 1NP A 2NP Stupeň dokumentace: Projekt Projektant: BÍLÁ VODA č DIK Jeseník, spol. s r.o. nám.svobody Jeseník Čís.zakázky: 1152 Datum: 06/2012

2 , ÚPRAVA DISPOZICE 1 NP A 2 NP Strana 2/celkem 6 OBSAH A) ÚČEL OBJEKTU... 3 B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE... 3 C) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST... 3 D) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU.... 6

3 , ÚPRAVA DISPOZICE 1 NP A 2 NP Strana 3/celkem 6 a) ÚČEL OBJEKTU Účelem úprav je vytvoření ordinace s prostory pro neurologické terapie včetně sociálního zázemí se samostatným přístupem. b) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE b) 1 Zásady architektonického, funkčního, dispozičního a výtvarného řešení Jedná se o vnitřní dispoziční úpravy a ZTI rozvody, 2 ks nových okeních výplní jsou navrženy ve shodných rozměrech a členění jako stávající sousední otvory.zateplovací systém bude opatřen konečnou povrchovou úúpravou ve shodném odstínu se stávají fasádou. b) 2 Řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Přístup do upravovaných prostor je stávajícím venkovním schodištěm. c) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST c) 1 Technické a konstrukční řešení objektu Přípravné a přidružené práce Před zahájením prací bude provedena prohlídka stávajících rozvodů ZTI, zejména vody ve vazbě na minimalizování uzavírání jednotlivých větví ppři provádění úprav. Zemní práce Představují pouze výkop pro napojení ležaté části kanalizačního potrubí od wc ve 2 NP. Lešení V rámci stavebních prací bude podle potřeb a postupu stavebních prací budováno lešení. V interiéru je uvažováno s lehkými lešeními např. HAKI nebo lokálně s kozovým lešením. Na vnějším líci budovy bude zřízeno fasádní lešení. O využití stavebních výtahů a rozhodne zhotovitel stavby. Při montáži lešení a jeho užívání budou dodržovány následující normy. ČSN Lešení. Společná ustanovení ČSN Pojízdná a volně stojící lešení ČSN Dřevěná lešení ČSN Ochranné a záchytné konstrukce ČSN Trubková lešení ČSN Pojízdná pracovní dílcová lešení (Systémová lešení). Materiály, součásti, rozměry, zatížení a bezpečnostní požadavky Běžné stavební práce

4 , ÚPRAVA DISPOZICE 1 NP A 2 NP Strana 4/celkem 6 STĚNY A PŘÍČKY Dozdívky v obvodových stěnách přístavby jsou navrženy z tvarovek Porotherm popř z nosných tvárnic Ytong na maltu vápenocementovou. Vnitřní dělící příčky v přístavbě budou z tvarovek Ytong a sádrokartonové W111, resp. W112 u chodeb (požadavek na zvukový útlum). STROP Nové stropy se neřeší, v některých místnostech jsou navrženy SDK podhledy, resp. Kapotáž podstropních vedení. ZASTŘEŠENÍ Střecha přístavby je nesena dřevěnými stropními trámy, je navržena výměna krytiny - fólie plastová (např. SARNAFIL ). ÚPRAVY POVRCHŮ VNITŘNÍ Vápenocementová omítka bude použita pro nahození stěn, příček a případně jako podklad pro další povrchovou úpravu. Omítka bude aplikována na ztužující síť v případě přechodu dvou materiálů a bude štukována Keraštukem střední zrnitosti, povrch bude po vyzrání penetrován a připraven pro malbu dispezním nátěrem. Nároží v chodbách budou opatřena nárožními podomítkovými lištami. U zděných stěn a příček budou provedeny vnitřní omítky vápenocementové štukové, popř. Porotherm Universal. Štukové vrstvy lze provádět až po důkladném vyzrání jádra, aby nedošlo ke vzniku trhlin v konečném povrchu. ÚPRAVY POVRCHŮ VNĚJŠÍ Vnější líce nových zděných stěn budou opatřeny zateplovacím fasádním systémem s hladkou omítkou, v barevném odstínu dle stávající fasády. Sokl přistavovaného objektu opatřen XPS + soklová omítka šedé barvy s výztužnou tkaninou. Podkladní omítky budou před provedením kontatního systému vyspraveny. PODLAHY A PODLAHOVÉ KONSTRUKCE Nášlapné vrstvy jsou voleny podle účelu místnosti. Barevnost materiálů bude investor spolu s GP a vybraným zhotovitelem tyto materiály upřesňovat podle konkrétních požadavků. Dokončené podlahy budou splňovat ČSN Podlahy - Společná ustanovení. Stavební práce z prefabrikovaných dílců Překlady nad nově bouranými i budovanými otvory budou buď prefabrikované z řady RZP, nebo válcovaných nosníků. Bourání a podchycování konstrukcí BOURÁNÍ A DEMONTÁŽ KONSTRUKCÍ Bourání představuje zřízení nových otvorů okenních v obvodových stěnách a otvoru pro nové dveře ve vnitřní cihelné stěně a niky v ordinaci. PODCHYCOVÁNÍ KONSTRUKCÍ Při bourání nosných stěn v přízemí a větších otvorů je nutné části stěn a stropní konstrukce podchytit a zajistit proti posunutí. Izolace proti vodě,vlhkosti a plynům Jedná se pouze o opětovné provedení izolace po výkopu a položení knalaizace v 1NP.

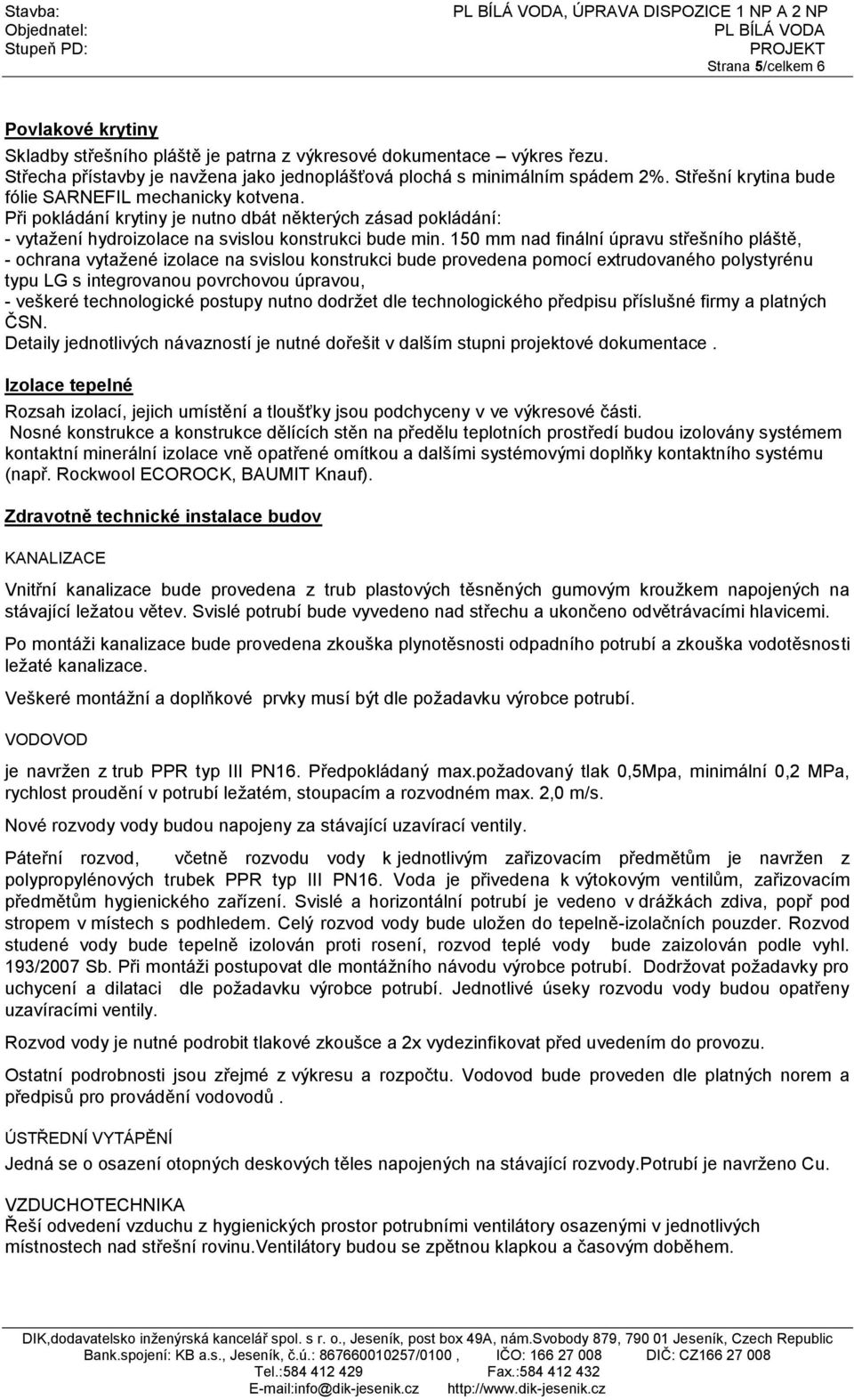

5 , ÚPRAVA DISPOZICE 1 NP A 2 NP Strana 5/celkem 6 Povlakové krytiny Skladby střešního pláště je patrna z výkresové dokumentace výkres řezu. Střecha přístavby je navžena jako jednoplášťová plochá s minimálním spádem 2%. Střešní krytina bude fólie SARNEFIL mechanicky kotvena. Při pokládání krytiny je nutno dbát některých zásad pokládání: - vytažení hydroizolace na svislou konstrukci bude min. 150 mm nad finální úpravu střešního pláště, - ochrana vytažené izolace na svislou konstrukci bude provedena pomocí extrudovaného polystyrénu typu LG s integrovanou povrchovou úpravou, - veškeré technologické postupy nutno dodržet dle technologického předpisu příslušné firmy a platných ČSN. Detaily jednotlivých návazností je nutné dořešit v dalším stupni projektové dokumentace. Izolace tepelné Rozsah izolací, jejich umístění a tloušťky jsou podchyceny v ve výkresové části. Nosné konstrukce a konstrukce dělících stěn na předělu teplotních prostředí budou izolovány systémem kontaktní minerální izolace vně opatřené omítkou a dalšími systémovými doplňky kontaktního systému (např. Rockwool ECOROCK, BAUMIT Knauf). Zdravotně technické instalace budov KANALIZACE Vnitřní kanalizace bude provedena z trub plastových těsněných gumovým kroužkem napojených na stávající ležatou větev. Svislé potrubí bude vyvedeno nad střechu a ukončeno odvětrávacími hlavicemi. Po montáži kanalizace bude provedena zkouška plynotěsnosti odpadního potrubí a zkouška vodotěsnosti ležaté kanalizace. Veškeré montážní a doplňkové prvky musí být dle požadavku výrobce potrubí. VODOVOD je navržen z trub PPR typ III PN16. Předpokládaný max.požadovaný tlak 0,5Mpa, minimální 0,2 MPa, rychlost proudění v potrubí ležatém, stoupacím a rozvodném max. 2,0 m/s. Nové rozvody vody budou napojeny za stávající uzavírací ventily. Páteřní rozvod, včetně rozvodu vody k jednotlivým zařizovacím předmětům je navržen z polypropylénových trubek PPR typ III PN16. Voda je přivedena k výtokovým ventilům, zařizovacím předmětům hygienického zařízení. Svislé a horizontální potrubí je vedeno v drážkách zdiva, popř pod stropem v místech s podhledem. Celý rozvod vody bude uložen do tepelně-izolačních pouzder. Rozvod studené vody bude tepelně izolován proti rosení, rozvod teplé vody bude zaizolován podle vyhl. 193/2007 Sb. Při montáži postupovat dle montážního návodu výrobce potrubí. Dodržovat požadavky pro uchycení a dilataci dle požadavku výrobce potrubí. Jednotlivé úseky rozvodu vody budou opatřeny uzavíracími ventily. Rozvod vody je nutné podrobit tlakové zkoušce a 2x vydezinfikovat před uvedením do provozu. Ostatní podrobnosti jsou zřejmé z výkresu a rozpočtu. Vodovod bude proveden dle platných norem a předpisů pro provádění vodovodů. ÚSTŘEDNÍ VYTÁPĚNÍ Jedná se o osazení otopných deskových těles napojených na stávající rozvody.potrubí je navrženo Cu. VZDUCHOTECHNIKA Řeší odvedení vzduchu z hygienických prostor potrubními ventilátory osazenými v jednotlivých místnostech nad střešní rovinu.ventilátory budou se zpětnou klapkou a časovým doběhem.

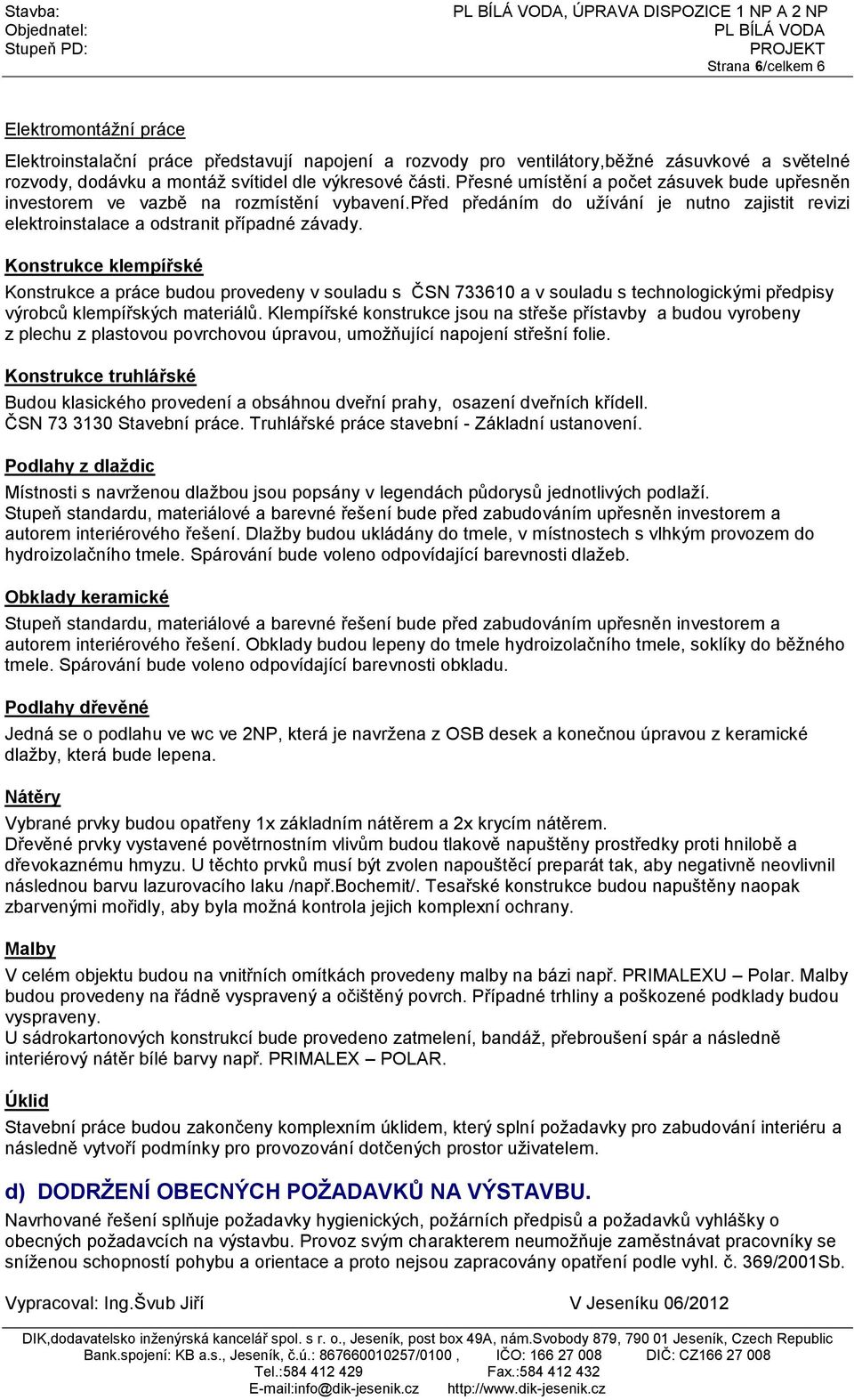

6 , ÚPRAVA DISPOZICE 1 NP A 2 NP Strana 6/celkem 6 Elektromontážní práce Elektroinstalační práce představují napojení a rozvody pro ventilátory,běžné zásuvkové a světelné rozvody, dodávku a montáž svítidel dle výkresové části. Přesné umístění a počet zásuvek bude upřesněn investorem ve vazbě na rozmístění vybavení.před předáním do užívání je nutno zajistit revizi elektroinstalace a odstranit případné závady. Konstrukce klempířské Konstrukce a práce budou provedeny v souladu s ČSN a v souladu s technologickými předpisy výrobců klempířských materiálů. Klempířské konstrukce jsou na střeše přístavby a budou vyrobeny z plechu z plastovou povrchovou úpravou, umožňující napojení střešní folie. Konstrukce truhlářské Budou klasického provedení a obsáhnou dveřní prahy, osazení dveřních křídell. ČSN Stavební práce. Truhlářské práce stavební - Základní ustanovení. Podlahy z dlaždic Místnosti s navrženou dlažbou jsou popsány v legendách půdorysů jednotlivých podlaží. Stupeň standardu, materiálové a barevné řešení bude před zabudováním upřesněn investorem a autorem interiérového řešení. Dlažby budou ukládány do tmele, v místnostech s vlhkým provozem do hydroizolačního tmele. Spárování bude voleno odpovídající barevnosti dlažeb. Obklady keramické Stupeň standardu, materiálové a barevné řešení bude před zabudováním upřesněn investorem a autorem interiérového řešení. Obklady budou lepeny do tmele hydroizolačního tmele, soklíky do běžného tmele. Spárování bude voleno odpovídající barevnosti obkladu. Podlahy dřevěné Jedná se o podlahu ve wc ve 2NP, která je navržena z OSB desek a konečnou úpravou z keramické dlažby, která bude lepena. Nátěry Vybrané prvky budou opatřeny 1x základním nátěrem a 2x krycím nátěrem. Dřevěné prvky vystavené povětrnostním vlivům budou tlakově napuštěny prostředky proti hnilobě a dřevokaznému hmyzu. U těchto prvků musí být zvolen napouštěcí preparát tak, aby negativně neovlivnil následnou barvu lazurovacího laku /např.bochemit/. Tesařské konstrukce budou napuštěny naopak zbarvenými mořidly, aby byla možná kontrola jejich komplexní ochrany. Malby V celém objektu budou na vnitřních omítkách provedeny malby na bázi např. PRIMALEXU Polar. Malby budou provedeny na řádně vyspravený a očištěný povrch. Případné trhliny a poškozené podklady budou vyspraveny. U sádrokartonových konstrukcí bude provedeno zatmelení, bandáž, přebroušení spár a následně interiérový nátěr bílé barvy např. PRIMALEX POLAR. Úklid Stavební práce budou zakončeny komplexním úklidem, který splní požadavky pro zabudování interiéru a následně vytvoří podmínky pro provozování dotčených prostor uživatelem. d) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU. Navrhované řešení splňuje požadavky hygienických, požárních předpisů a požadavků vyhlášky o obecných požadavcích na výstavbu. Provoz svým charakterem neumožňuje zaměstnávat pracovníky se sníženou schopností pohybu a orientace a proto nejsou zapracovány opatření podle vyhl. č. 369/2001Sb. Vypracoval: Ing.Švub Jiří V Jeseníku 06/2012
