Laboratorní zdroje MANSON NEP-8323 a NEP-8186

Transkript

1 Laboratorní zdroje MANSON NEP-8323 a NEP-8186 Bezpečnostní instrukce - Udržujte tento návod na bezpečném místě, abyste jej měli vždy připravený v případě, že potřebujete informace. - Tento návod obsahuje bezpečnostní a provozní informace pro správné použití přístroje. Pečlivě si jej přečtěte a dávejte pozor na značky a štítky na laboratorním zdroji a připojeném vybavení. - Zvláště dávejte pozor v tomto návodu na dvě následující upozornění. VAROVÁNÍ nesplněním podmínek pod varováním můžete způsobit zranění nebo hmotné škody. UPOZORNĚNÍ nesplněním podmínek pod upozorněním můžete způsobit hmotné škody a narušení funkce laboratorního zdroje. Varování: - Nepoužívejte laboratorní zdroj v blízkosti vody. - Nesahejte na zdroj mokrýma rukama. - Neotvírejte kryt zdroje, když je připojený do zásuvky. - Servisní práce smí provádět na tomto přístroji jen kvalifikovaná osoba. - Před výměnou pojistky nejprve odstraňte příčinu, která vedla k jejímu vyhoření. - Pojistku měňte jedině za jinou stejného typu a hodnoty. Upozornění: - Používejte uzemněný 3-pinový AC napájecí zdroj. - Tento přístroj je pouze pro použití ve vnitřních prostorech. - Nepracujte s přístrojem v místech, kde je vlhko, prach, přímé sluneční světlo nebo zdroj tepla. - Před zapojením zdroje do zásuvky se ujistěte, že napětí ve vaší síti odpovídá napětí uvedenému na štítku na zdroji. - Neblokujte větrací otvory na zdroji. - Tento přístroj musí pracovat ve specifikovaném rozsahu. Přílišné zatěžování může vést k jeho poškození. - Přívodní kabel musí mít průřez alespoň 0,75 mm 2 a jeho délka nesmí přesahovat 3 metry. Výrobce ani prodejce nezodpovídají za škody a ztráty, přímé i nepřímé, vzešlé z nesprávného použití tohoto přístroje, které se neshoduje v návodem. Příslušenství 1. Napájecí kabel 2. USB kabel 3. Výstupní kabel s krokosvorkou Úvod Tato nová série laboratorních zdrojů má pokročilé MCU ovládání a PC rozhraní přes USB nebo volitelně Ethernet. Mezi vhodná použití s ohledem na citlivost vůči šumům patří komunikace, audiovizuální technika nebo měřicí zařízení. Klíčové funkce - Velký LED displej zobrazující důležité stavy a dvě měřiče se 4 číslicemi pro napětí a proud. - Variabilní výstup s rozlišením 10 mv a 1 ma. - 3 uživatelem definovaná přednastavení a citlivá Touch-Feel obrazovka. - 3 izolované fixní napěťové výstupy a hlavní nastavitelný výstup s otočným enkodérem. - Vypínač výstupu pro snazší a bezpečnější nastavení výstupních hodnot.

2 - Generování cyklického tvaru vlny je programovatelné a ovládané pomocí předního panelu bez nutnosti ovládání přes PC. K přístroji je k dispozici ovládací PC software, USB ovladače, SCPI příkazy pro dálkové ovládání, monitoring a záznam dat nebo integraci s testovacími nástroji pomocí SCPI. Model NEP-8186 NEP-8323 Variabilní výstupní napětí 0,1 18 V DC 0,1 32 V DC Variabilní výstupní proud 0 6 A 0 3,5 A Regulace napětí Zátěž (10-90 % nominálního 10 mv proudu) Linka (variace ± 10 %) 5 mv Regulace proudu Zátěž (10-90 % nominálního 3 ma proudu) Linka (variace ± 10 %) 2 ma Vlnění a šumy (r.m.s.) 5 mv Pomocný fixní výstup Výstup Aux. 1 5 VDC/3,3 VDC (volitelný), 0,8 A Výstup Aux VDC, 0,8 A Napěťová ochrana O/P 5 V nastavené napětí + 1 V O/P > 5 V nastavené napětí x 120 % Rozlišení nastavení napětí 10 mv Rozlišení nastavení proudu 1 ma Druhy a přesnost měření Měření napětí 4 číselný LED displej (±0,5 % + 5 čísel, <10) (±0,5 % + 2 čísla, 10) Měření proudu 4 číselný LED displej (±0,5 % + 5 čísel, <0,5 A) (±0,2 % + 5 čísel, 0,5 A) Vstupní napětí 115/230 VAC Vstupní proud plné zátěže 1,1 A@230 VAC Chlazení Termostaticky ovládaný ventilátor (0 na plnou rychlost) Ochrany Speciální funkce Přetížení, zkrat konstantním proudem, přepětí, přehřátí 3 uživatelsky definovaná nastavení napětí a proudu, dálkové zapínání a vypínání napětí, proudu a výstupu. Programování cyklu Generátor vlny s 10 kroky, max. cyklus 999 Příkazy SCPI Typy komunikace USB (přiloženo), Ethernet (volitelné) Rozměry (ŠxVxH) 151 x 132 x 260 mm Hmotnost Cca 5,1 kg - Všechny hodnoty odpovídají okolní teplotě 25 C s tlaku 0,1 Mpa. - Specifikace se mohou bez předchozího upozornění měnit.

3 Přední panel 1) Hlavní vypínač 2) Vypínač výstupu 3) Výběr přednastavení 1/2/3 a LED indikace 4) Nastavení limitu výstupního proudu a menu 5) Nastavení limitu výstupního napětí 6) Indikace módu C.V./C.C. 7) Ampérmetr 8) Voltmetr 9) Indikátor pomocného 5V výstupu 10) Indikátor běhu cyklu generování tvaru vlny 11) Indikátor dálkového ovládání 12) Nastavitelný hlavní výstup 13) Pomocný výstup 1 pro 3,3 V/5 V 14) Pomocný výstup 2 pro 12 V

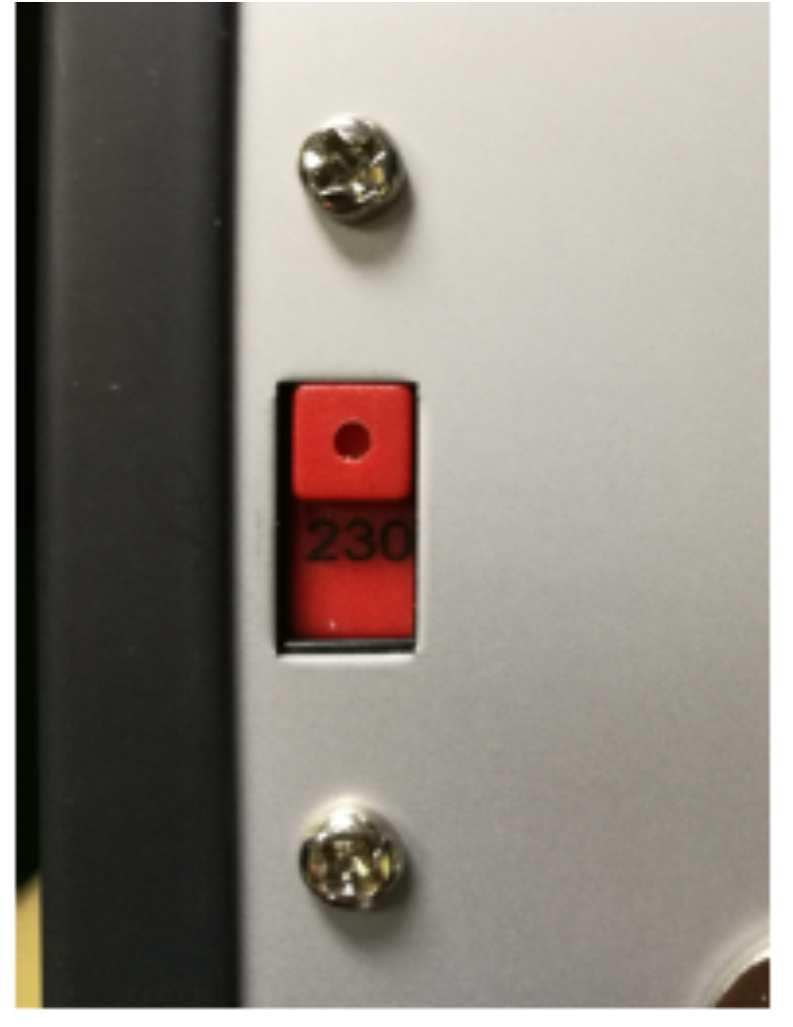

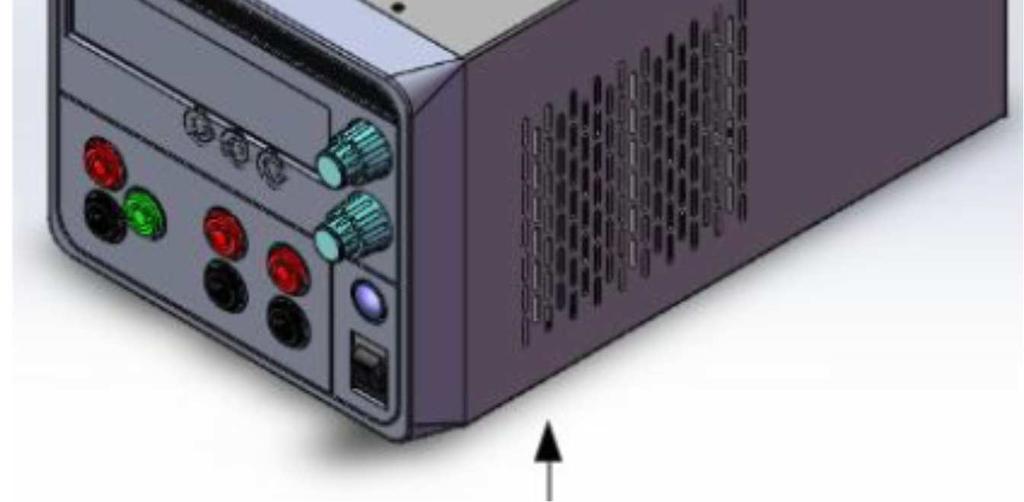

4 Zadní panel 1) Výběr pomocného výstupu 1 3,3 V/5 V 2) Port dálkového USB ovládání 3) Ventilátor 4) Ethernet port (pouze u modelu s Ethernetem) 5) Zdířka pro napájecí kabel 6) AC pojistka Výběr AC napětí Přepínač napětí se nachází na spodní straně zdroje. Pomocí pera můžete přepínač AC napětí mezi 115 VAC a 230 VAC. Vyberte 115 pro rozsah napětí od 100 do 126 VAC. Vyberte 230 pro rozsah napětí od 207 do 253 VAC. Varování: Ujistěte se, že jste vybrali správné napětí. Nesprávně zvolené napětí poškodí tento přístroj.

5 Základní operace Zapnutí laboratorního zdroje Zkontrolujte výběr napětí na spodní straně zdroje. Lze nastavit na 115 V nebo 230 V AC. Když zdroj zapnete, na zhruba 2 sekundy se zapnou všechny LED a displej, než se objeví indikace, zda je výstup zapnutý nebo vypnutý. Základní mód operace Tento laboratorní zdroj je navržen, aby pracoval jako zdroj konstantního napětí nebo proudu. Automatický přepnutí na daný operační mód nastane, když se změní podmínka zátěže následovně: Konstantní napětí (CV), automatické přepnutí a konstantní proud (CC) Napájecí zdroj funguje jako zdroj konstantního napětí (CV), dokud je proud zátěže menší než přednastavená limitní hodnota proudu. Když je proudová zátěž rovná nebo větší, než přednastavený limit, laboratorní zdroj se automaticky přepne na mód konstantního proudu, napětí poklesne, na LED displeji se zobrazí (CC) a laboratorní zdroj bude pracovat jako zdroj konstantního proudu. Když proudová zátěž klesne pod přednastavený limit, zdroj se vrátí do módu konstantního napětí (CV). Nastavení výstupního napětí a limitní hodnoty proudu (CC) Před nastavováním napětí a proudu je bezpečné vypnout výstup. Volicí kotouče rotačního enkodéru mají pohyblivé desetinné číslo pro rychlé a přesné nastavení. Nastavte pomocí kotoučů požadované hodnoty. Rychlými stisky kotoučů přepnete desetinné místo. Když bliká požadované číslo, nastavte jej. Stiskněte jednou rychle aktuální kotouč pro zobrazení aktuální limitní hodnoty proudu. Poznámka: pokud vám přijde doba LED indikace příliš rychlá nebo pomalá, můžete ji nastavit. Více informací najdete dál v návodu. Vypínač výstupu Toto tlačítko nastaví výstup do módu On nebo Off. Když je On, voltmetr zobrazuje výstupní napětí a ampérmetr aktuální hodnotu, pokud je výstup připojen k aktivní zátěži. Když je výstup Off, na displeji se zobrazí OP OFF (výstup vypnutý). Při zapnutí zdroje je základní nastavení OFF, ale je možné naprogramovat, aby byl mód stejný jako poslední nastavení před vypnutím. Přednastavení 1, 2, 3 Touch-feel technologie se používá pro spouštění přednastavení. Tato 3 přednastavení ukládají často používaná nastavení limitů napětí a proudu. Doporučujeme před kontrolou hodnot přednastavení nastavit výstup na OFF. Výběr napětí pomocného výstupu 1 (3,3/5 V) Přepněte vypínač (1) na zadním panelu pro výběr 3,3 nebo 5 V DC. Při nastavení 3,3 VDC je indikátor (10) vypnutý. Při nastavení 5 VDC je indikátor (10) zapnutý. Zapojení a operace 1. Zkontrolujte napětí na štítku, zda odpovídá vaší rozvodné síti, a zapojte laboratorní zdroj do zásuvky. 2. Zapněte laboratorní zdroj. Rozsvítí se LED displej. 3. Na displeji se objeví ikona (CV). 4. Otočte kotouč pro nastavení proudu (4) do nejvzdálenější polohy proti směru hodinových ručiček, pokud nevyžadujete nižší hodnotu limitu proudu, jinak proveďte proces nastavení limitu (CC). 5. Nastavte požadované výstupní napětí pomocí kotouče (5) a poté vypněte výstupní terminál pomocí tlačítka (2). 6. Připojte zátěž. Pozitivní k pozitivnímu a negativní k negativnímu. 7. Zapněte opět výstupní terminál a zkontrolujte, zda je na displeji (CV). 8. Pokud je na displeji (CC), buď jste nastavili hodnotu limitu proudu příliš nízkou, nebo vaše zátěž vyžaduje víc napětí a proudu. Musíte splnit požadavky vaší zátěže na napětí a proudu a navyšovat napětí nebo proud, dokud se neobjeví (CV).

6 Připojení 3 výstupů (jako příklad NEP-8323) Všechny tři výstupy jsou plně izolované od uzemnění a sebe vzájemně, aby bylo možné provést křížová spojení pro napájení desky plošných spojů nebo zařízení, která vyžadují například: +3 nebo +5 V, +12 nebo -12 V a 1-32 V, jak vidíte na obrázku 1. Variabilní hlavní výstup je nastaven na 12 V a je označen jako zdroj +12 V (k dispozici maximální proud 3 A). Pamatujte, že variabilní hlavní výstup lze nastavit na jiná napětí (1-32 V), například 16 V. Fixní 12 V je označen jako zdroj -12 V (k dispozici maximální proud 0,8 A) Fixní 5 V je označen jako zdroj +5 V (k dispozici maximální proud 0,8 A) Obrázek 1. Křížové spojení 3 výstupů NEP-8323 Zapojení 3 výstupů sériově (jako příklad NEP-8323) Můžete získat fixní výstup 17 V sériovým zapojením výstupů 5 V a 12 V. 2 výstupy (Aux.2) lze zapojit sériově pro vytvoření variabilního 5 V až 37 V s maximálním proudem 2 A (Obr. 2) 3 výstupy lze zapojit sériově pro vytvoření variabilního 17 V až 49 V s maximálním proudem 1 A (Obr. 3) Existují i jiné kombinace křížového zapojení pro různých pozitivních a negativních výstupních napětí. Obrázek 2. Dva výstupy v sérii NEP-8323 Obrázek 3. Tři výstupy v sérii NEP-8323

7 Dálkové ovládání NEP lze ovládat pomocí PC přes vestavěný USB port nebo volitelný Ethernet port. Ovladače pro USB, Labview a příkazy SCPI jsou součástí softwaru od společnosti Manson. Manson také poskytuje aplikaci pro tablety Apple a Android, které umožňují dálkové monitorování a ovládání NEP s přístupem k internetu. PC spojení NEP s USB lze dálkově ovládat pomocí PC s Windows. Připojte NEP v PC podle následujícího obrázku. Modely NEP s LAN lze dálkově ovládat pomocí následujícího spojení. Laboratorní zdroj připojený k síti lze dálkově ovládat pomocí tabletu/i/honu s aplikací Manson. Ovladač si prosím stáhněte na stránkách

8 Menu předního panelu Pomocí menu lze nastavit následující: 1. Horní limit napětí (UVL Set) 2. Horní limit proudu (UCL Set) 3. Programování (dv/dt Set) a operaci (dv/dt Run) generování tvaru vlny 4. Vypnutý výstup při zapnutí nebo výstup stejný jako před posledním vypnutím (Pu Set) 5. Jas LED displeje (Disp Set) 6. Doba zobrazení napětí a proudu (tout set) 7. Výběr USB nebo Ethernet (UNS Set) 8. Reset na tovární nastavení (FACS Set) Do menu se dostanete dlouhým stiskem kotouče pro nastavení proudu. Druhým dlouhým stiskem ukončíte a potvrdíte nová nastavení. V menu otáčejte kotoučem napětí pro pohyb mezi osmi volbami. Stiskněte kotouč buď pro vstup do vybrané volby pro nastavení, nebo návrat k výběru. Sekvence menu: UVL Set UCL Set dv/dt Run dv/dt Set FACS Set Pu Set Uns Set Disp Set tout Set UVL Set Oba kotouče se používají pro programování funkcí. Funkce mají následující: Kotouč proudu - Dlouze stiskněte (4 sek) pro vstup do menu. - Dlouze stiskněte (4 sek) pro potvrzení nových nastavení a ukončení menu. - Otáčejte pro změnu hodnot nebo stavů vybraného nastavení. Kotouč napětí - Otáčejte pro přechod mezi položkami menu. - Krátce stiskněte pro vstup do vybrané funkce pro programování nebo nové nastavení. - Krátce stiskněte pro návrat do přechodu mezi položkami. Příklad: nastavení horního limitu proudu (UCL) 1. Dlouze stiskněte (4 sek) kotouč proudu, dokud neuvidíte následující znaky, indikující, že je zdroj v módu programování. 2. Otáčejte kotoučem napětí, dokud neuvidíte následující:

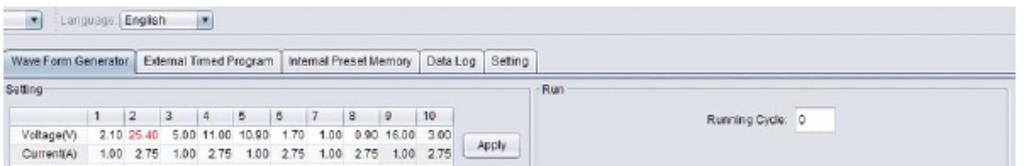

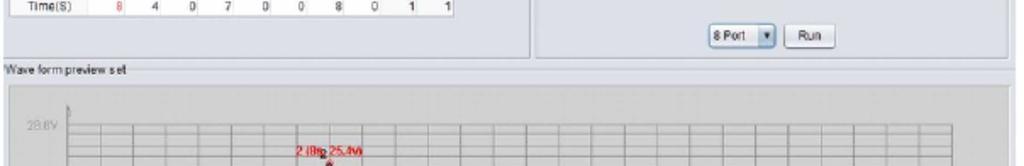

9 3. Krátce stiskněte kotouč napětí pro vstup do vybraného nastavení UCL. Objeví se původní horní limit proudu. 4. Otočte kotoučem proudu pro nastavení horního limitu proudu. 5. Dlouze stiskněte kotouč proudu, dokud se na displeji neobjeví Output OFF pro potvrzení nového nastavení a ukončení menu. Generování tvaru vlny Pomocí přiloženého softwaru si můžete prohlédnout profil tvaru vlny, ještě než ji spustíte. Veškerá nastavení, programování 10 bodů a další lze provést i bez PC. Generování tvaru vlny lze provést pomocí 10 bodů. Každý bod má 3 parametry: úroveň napětí, úroveň limitu proudu a čas přesunu (T) k dalšímu bodu. Pro tvorbu tvaru vlny nepotřebujete všech 10 bodů, ale použít musíte nejméně 2. Můžete spustit 1 až 999 cyklů nebo nepřetržitý běh. Princip generování tvaru vlny: Point 1 [ 2.1V; 1A; T=8 sec to Point 2] Point 2 [ 25.4V; 2.75A; T=4 sec to Point 3] Point 3 [ 5.0V ; 1.0A ; T =0 sec to Point 4] Point 4 [11V ;2.75A ; T= 7 sec to Point 5] AND SO ON TO POINT 8 Point 8 [ 0.90V ; 2.75A ;T=0 sec to Point 1] Poznámka: v tomto příkladu s 8 body se poslední bod 8 vrací zpět k bodu 1 a cyklus se opakuje.

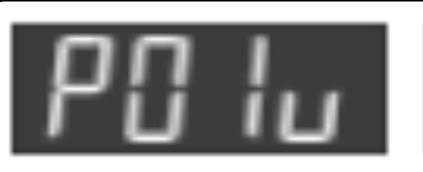

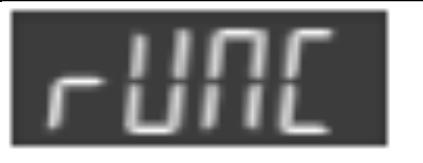

10 Programování dvdt 1. Dlouze stiskněte kotouč proudu, dokud se neobjeví následující. Nyní jste v menu. 2. Otáčejte kotoučem napětí, dokud se neobjeví následující. 3. Stiskněte kotouč napětí pro vstup do nastavení. Objeví se následující. Otáčejte kotoučem proudu pro nastavení požadovaného počtu bodů (2 až 10) pro generování tvaru vlny. 4. Po výběru počtu bodů otočte kotoučem napětí pro přechod na runc pro nastavení počtu cyklů. V tomto případě je počet 5. Nastavte počet kotoučem proudu. 5. Nyní otočte kotoučem napětí pro nastavení úrovně napětí bodu 1 (POIu) a kotoučem proudu změňte hodnotu. 6. Otočte kotoučem napětí pro nastavení úrovně proudu bodu 1 (POIA) a kotoučem proudu změňte hodnotu.

11 7. Otočte kotoučem napětí pro nastavení času z bodu 1 do bodu 2. Nastavte pomocí kotouče proudu. 8. Po bodě 1 následujte bodem 2. Proveďte tímto postupem u všech bodů. 9. Potvrďte všechna nastavení a ukončete dlouhým stiskem kotouče proudu. Spuštění dv/dt Po nastavení parametrů požadovaných bodů a počtu cyklů můžete spustit generování tvaru vlny následovně: 1. Otočte kotoučem napětí, dokud se neobjeví následující: 2. Stiskněte kotouč napětí znovu pro vstup do módu run. 3. Otočte kotoučem proudu pro změnu na Yes a dlouze stiskněte pro generování tvaru vlny. - Sledujte kmitání dv/dr LED a změnu hodnot napětí a proudu na displeji.

12 Zastavení spuštěné dv/dt 1. Spuštěné dv/dt generování tvaru vlny můžete pozastavit stiskem vypínače výstupu. 2. Ukončete generování tvaru vlny opakováním postupu výše a nastavením na NO. Příklady: Příklad 1 trojúhelníkový tvar vlny Nastavení hodnoty: Položka Hodnota Vysvětlení 2 Nastavení 2 kroků, Step 1 a Step cykly 2,5 Nastavení napětí Step 1 na 2,5 V 1 Nastavení proudu Step 1 na 1 A 3 Nastavení času běhu Step 1 na 3 sekundy (Ramp UP z napětí kroku 1 na napětí kroku 2 je 3 sekundy) 12 Nastavení napětí Step 2 na 12 V 1 Nastavení proudu Step 2 na 1 A 3 Nastavení času běhu Step 2 na 3 sekundy (Ramp UP z napětí kroku 2 na napětí kroku 1 je 3 sekundy) Příklad 2: pilový tvar vlny Nastavení hodnoty: Položka Hodnota Vysvětlení 2 Nastavení 2 kroků, Step 1 a Step cyklů 2,5 Nastavení napětí Step 1 na 2,5 V 2 Nastavení proudu Step 1 na 2 A

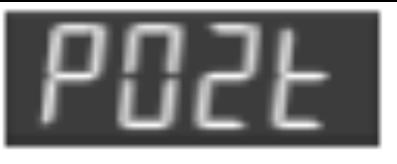

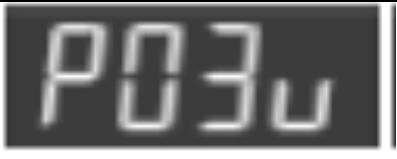

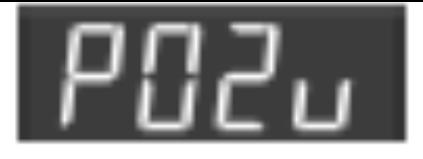

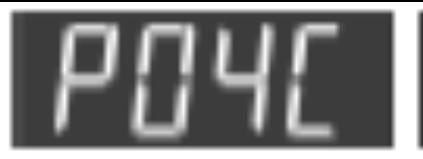

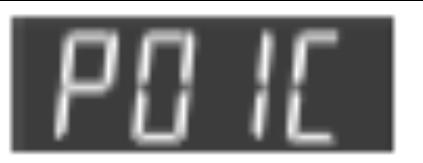

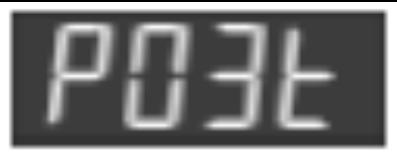

13 3 Nastavení času běhu Step 1 na 3 sekundy (Ramp UP z napětí kroku 1 na napětí kroku 2 je 3 sekundy) 2 Nastavení proudu Step 2 na 2 A 12 Nastavení napětí Step 2 na 12 V 0 Nastavení času běhu Step 2 na 0 sekund (Edge DOWN z napětí kroku 2 na napětí kroku 1 je 0 sekund) Příklad 3: Čtvercový tvar vlny Nastavení hodnoty: Položka Hodnota Vysvětlení 4 Nastavení 4 kroků, od Step 1 po Step cykly 2 Nastavení napětí Step 1 na 2,5 V 2 Nastavení proudu Step 1 na 2 A 0 Nastavení času běhu Step 1 na 0 sekund (Edge UP z napětí kroku 1 na napětí kroku 2 je 0 sekund) 12 Nastavení napětí Step 2 na 12 V 1 Nastavení proudu Step 2 na 1 A 3 Nastavení času běhu Step 2 na 3 sekundy (Udržuje se na 12 V po 3 sekundy, protože napětí kroku 2 = napětí kroku 3) 12 Nastavení napětí Step 3 na 12 V 2,5 Nastavení proudu Step 3 na 2,5 A 0 Nastavení času běhu Step 3 na 0 sekund (Edge DOWN z napětí kroku 3 na napětí kroku 4 je 0 sekund) 2,5 Nastavení napětí Step 4 na 2,5 V 1,5 Nastavení proudu Step 4 na 1,5 A 5 Nastavení času běhu Step 4 na 5 sekund (Udržuje se na 2,5 V po 5 sekund, protože napětí kroku 4 = napětí kroku 1) Příklad 4: Nepravidelný tvar vlny

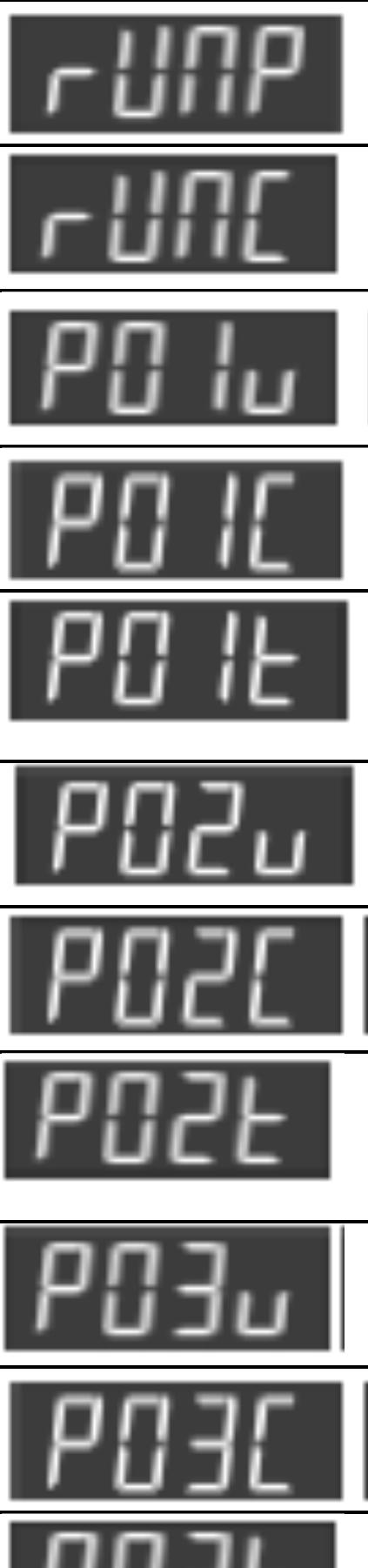

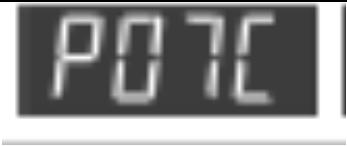

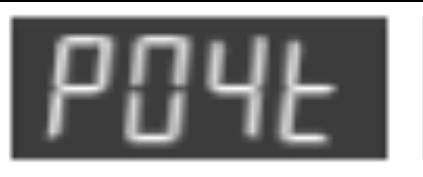

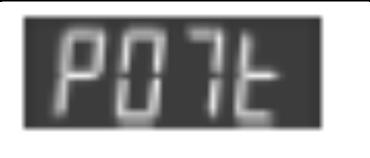

14 Nastavení hodnoty: Položka Hodnota Vysvětlení 7 Nastavení 7 kroků, od Step 1 po Step 7 0 Běh donekonečna 2,5 Nastavení napětí Step 1 na 2,5 V 2 Nastavení proudu Step 1 na 2 A 3 Nastavení času běhu Step 1 na 3 sekundy (Ramp UP z napětí kroku 1 na napětí kroku 2 je 3 sekundy) 12 Nastavení napětí Step 2 na 12 V 1 Nastavení proudu Step 2 na 1 A 5 Nastavení času běhu Step 2 na 5 sekundy (Udržuje se na 12 V po 5 sekund, protože napětí kroku 2 = napětí kroku 3) 12 Nastavení napětí Step 3 na 12 V 1,5 Nastavení proudu Step 3 na 1,5 A 4 Nastavení času běhu Step 3 na 4 sekundy (Ramp UP z napětí kroku 3 na napětí kroku 4 je 4 sekundy) 17 Nastavení napětí Step 4 na 17 V 2 Nastavení proudu Step 4 na 2 A 0 Nastavení času běhu Step 4 na 0 sekund (Edge DOWN z napětí kroku 4 na napětí kroku 5 je 0 sekund) 7,8 Nastavení napětí Step 5 na 7,8 V 2,5 Nastavení proudu Step 5 na 2,5 A 3 Nastavení času běhu Step 5 na 3 sekundy (Udržuje se na 7,8 V po 3 sekundy, protože napětí kroku 5 = napětí kroku 6) 7,8 Nastavení napětí Step 6 na 7,8 V 1,5 Nastavení proudu Step 6 na 1,5 A 5 Nastavení času běhu Step 6 na 5 sekund (Ramp DOWN z napětí kroku 6 na napětí kroku 7 je 5 sekund) 2,5 Nastavení napětí Step 7 na 2,5 V 2 Nastavení proudu Step 7 na 2 A 5 Nastavení času běhu Step 7 na 5 sekund (Udržuje se na 2,5 V po 3 sekundy, protože napětí kroku 7 = napětí kroku 1) Tabulka chybových hlášek Chyba Popis Ochrana před přehřátím. Tato chybová hláška značí, že vnitřní teplota přístroje je příliš vysoká. Hláška zmizí, jakmile teplota klesne na bezpečnou úroveň. Ochrana před přepětím. Tato chybová hláška značí, že napětí na výstupním terminálu přesahuje úroveň sledování napětí pro nastavené napětí (více informací ve specifikacích). Odpojte nejprve zátěž od výstupu a restartujte laboratorní zdroj. Pokud se hláška opět objeví i bez zátěže, může se jednat o chybu hardwaru. Kontaktujte prodejce. Ochrana před příliš vysokým proudem / zátěží. Tato hláška značí přetížení. Odpojte nejprve zátěž od výstupu a restartujte laboratorní zdroj. Pokud se hláška opět objeví i bez zátěže, může se jednat o chybu hardwaru. Kontaktujte prodejce. Horní limit napětí. Tato hláška značí, že nastavení výstupního napětí je vyšší, než nastavený horní limit napětí. Omezte nastavení výstupního napětí pro snížení horního limitu napětí, abyste vyřešili tuto chybu.

15 Horní limit proudu. Tato hláška značí, že nastavení výstupního proudu je vyšší, než nastavený horní limit proudu. Omezte nastavení výstupního proudu pro snížení horního limitu proudu, abyste vyřešili tuto chybu. Likvidace starého elektrického a elektronického zařízení Uvedený symbol na výrobku, jeho příslušenství, obalu nebo na průvodních dokumentech označuje, že s výrobkem nesmí být nakládáno jako s běžným komunálním odpadem. Prosím odevzdejte tento výrobek na příslušné sběrné místo, kde bude provedena odborná recyklace tohoto elektronického zařízení. V Evropské unii a v ostatních evropských zemích jsou zřízena sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, předcházíte možným negativním dopadům na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné manipulace s tímto výrobkem. Recyklace všech těchto materiálů přispívá také k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení současně s domovním odpadem. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Podrobnosti také naleznete v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále na internetových stránkách a (likvidace elektroodpadu). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s platnými předpisy a zákony uděleny pokuty. Záruka Na tento výrobek platí záruka po dobu 24 měsíců ode dne zakoupení. Tato záruka se vztahuje na závady způsobené vadným materiálem nebo chybou při výrobě. Neplatí, pokud k závadě došlo kvůli mechanickému poškození, živelné pohromě či jiné neodvratné události, připojení k nesprávnému síťovému napětí, úpravami nebo opravami provedenými nekvalifikovanými a neoprávněnými osobami, nesprávnému použití nebo použití jiným způsobem, než je uvedeno v návodu. Všechny doklady o koupi a o případných servisních opravách výrobku uschovejte po dobu min. 3 let pro zajištění kvalitního záručního a pozáručního servisu. Zjištění, že vám tento výrobek nevyhovuje, není důvodem k reklamaci. Pokud chcete výrobek reklamovat, předložte spolu s ním doklad o koupi. Pokud dojde k poruše vašeho přístroje, kontaktujte prodejce, u něhož jste jej zakoupili. Dovozce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
