Inspirováno zkušenostmi navrženo pro praktické aplikace

Transkript

1 magic LAB

2 2 Inspirováno zkušenostmi navrženo pro praktické aplikace

3 magic LAB 3

4 1 základní modul 8 volitelných pracovních nástrojů Modul MK/MKO Koloidní mlýn/kuželový mlýn Mokré mletí, nejjemnější mletí Modul DISPAX-REACTOR DR Vícestupňová dispergace/ emulgace. Rozšíření osvědčeného systému ULTRA-TURRAX Modul MHD Vmíchávání prášků/granulí do kapalin, kontinuální operace pro vysoké podíly pevných látek magic LAB se základním modulem UTL Kontinuální jednostupňová dispergace/míchán (in line) Modul CMS Vmíchávání prášků/granulí do kapalin, vsádkový provoz pro proces obohacování + CMS Periferie 4 CMS Periferie Integrované řešení pro nejobtížnější smáčení práškových materiálů magic LAB s modulem UTC Dispergace/míchání ve vsádkovém procesu

5 magic LAB Hladký přechod z laboratorního na výrobní zařízení magic LAB - Vhodný pro široký rozsah aplikací - Navrženo pro míchání, dispergaci, mokré mletí a vmíchávání práškových materiálů do kapalin v laboratorním měřítku - Ideální pro kontinuální tzv. inline, cirkulační a klasické vsádkové provozy - Nabízí možnost využití pracovních metod, vytvořených ve vývoji, ve výrobní praxi - Pracovní parametry zaručují bezpečné modelování procesu - Modulární konstrukce - Jednoduchý ohřev a chlazení všech jednotlivých modulů - Snadná a rychlá výměna modulů - Systémy rotor-stator pracují s obvodovou rychlostí až 40 m/s - Pružné nastavení rychlosti a řízení teploty na ovládacím panelu řídící jednotky magic LAB (je součástí standardní dodávky) 2 litrový modul MICRO-PLANT S vyměnitelnými moduly (UTL/DR/MK/MKO) Výkon motoru 900 W Rozsah rychlosti (40 m/s) min -1 Provozní napětí V Frekvence Hz Provozní tlak až 2,5 bar Teplota produktu při kontinuálním provozu až 80 C Při krátkodobém provozu (do 18 min/h) až 120 C Materiály kontaktující medium Materiál těsnění Těsnící kroužek hřídele Elastomery v pacovní komoře Rozměry (Š x D x H) Hmotnost základního modulu nerez ocel (AISI 316L a AISI 316Ti) Sloučenina PTFE Standardní FPM volielné EPDM (FDA), FFPM 170 x 270 x 215 mm 7 kg 1 litrový modul MICRO-PLANT S vyměnitelnými moduly (UTL/DR/MK/MKO) Multifunkční skladovací a přepravní box 5

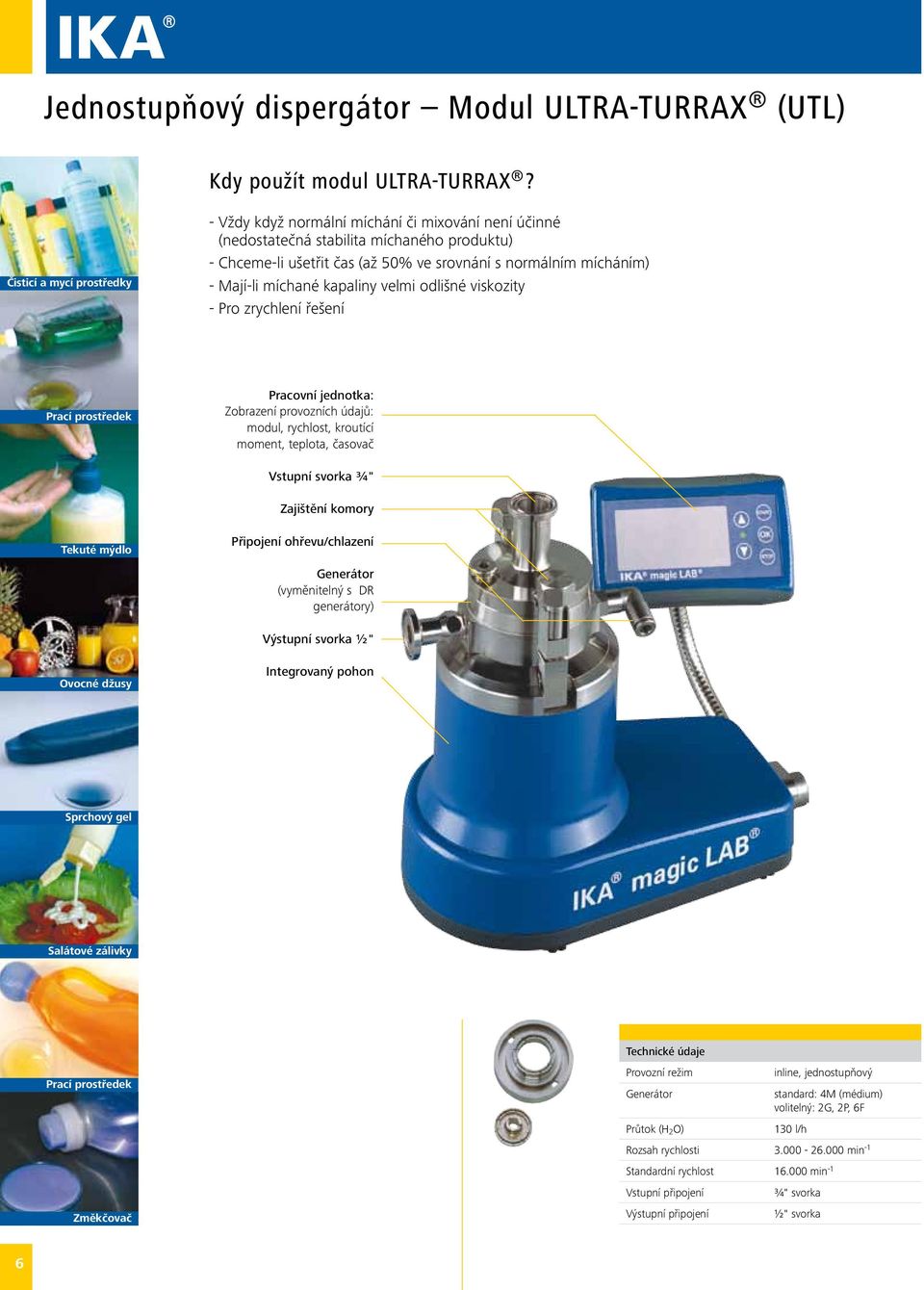

6 Jednostupňový dispergátor Modul ULTRA-TURRAX (UTL) Kdy použít modul ULTRA-TURRAX? Čisticí a mycí prostředky - Vždy když normální míchání či mixování není účinné (nedostatečná stabilita míchaného produktu) - Chceme-li ušetřit čas (až 50% ve srovnání s normálním mícháním) - Mají-li míchané kapaliny velmi odlišné viskozity - Pro zrychlení řešení Prací prostředek Pracovní jednotka: Zobrazení provozních údajů: modul, rychlost, kroutící moment, teplota, časovač Vstupní svorka ¾" Zajištění komory Tekuté mýdlo Připojení ohřevu/chlazení Generátor (vyměnitelný s DR generátory) Výstupní svorka ½" Ovocné džusy Integrovaný pohon Sprchový gel Salátové zálivky Prací prostředek Změkčovač Provozní režim Generátor Průtok (H 2 O) inline, jednostupňový standard: 4M (médium) volitelný: 2G, 2P, 6F 130 l/h Rozsah rychlosti min -1 Standardní rychlost min -1 Vstupní připojení Výstupní připojení ¾" svorka ½" svorka 6

7 magic LAB Tří stupňový dispergátor Modul DISPAX-REACTOR (DR) Kdy použít DISPAX-REACTOR? - DR je jedním z nejběžněji používaných modulů, je velmi flexibilní a přizpůsobivý k míchaní různých produktů - Když s jednostupňovým dispergátorem nedosahujeme požadované výsledné velikosti částic - Pro rozsahy distribucí, které jsou omezeny pouze jedním průchodem zařízením - Pro optimální homogenitu a stabilitu emulze a suspenze (lze použít 3 jemné generátory 6F) Kečup Pracovní jednotka: Zobrazení provozních údajů: modul, rychlost, kroutící moment, teplota, časovač Polymery Vstupní svorkaa ¾" Zajištění komory Připojení ohřevu/chlazení Generátory (vyměnitelné) Základní vybavení: 2G/4M/6F Technická mazadla Výstupní svorka ½" Zubní pasta Silikon Léky Provozní režim Generátor Průtok 2G - 4M - 6F (H 2 O) inline, tří stupňový standard: 2G, 4M, 6F další volitelné konfigurace jsou možné 80 l/h Rozsah rychlosti min -1 Standardní rychlost min -1 Vstupní připojení Výstupní připojení ¾" svorka ½" svorka Lékařské spreje Rtěnka 7

8 Modul Koloidní mlýn / Kuželový mlýn (MK/MKO) Kdy použít mlýn? Pro mokré nebo jemné mletí tvrdých a granulovaných surových materiálů nebo pro výrobu jemných emulzí a past. Hořčice Zubní pasta Modul MK (Koloidní mlýn) je sestaven ze dvou kuželů s rozdílnými průtokovými kanály na jejich povrchu. Kužely mohou být přesazeny jeden proti druhému s minimální vzdáleností a měnit tak průtok a tření. Velikosti částic vyplývají z nastavené mlecí mezery. Modul MKO (Kuželový mlýn) pracuje na stejném principu jako modul MK, avšak výstupní plocha kuželů je potažena neabrazivní vrstvou WCCO. Ta způsobuje zvětšený třecí povrch umožňující dosažení ještě jemnějších suspenzí při redukovaném průtoku. Další technické detaily jsou stejné jako pro modul MK. Vstupní svorka ¾" Koření Pracovní jednotka: Zobrazení provozních údajů: modul, rychlost, kroutící moment, teplota, časovač Připojení ohřevu/chlazení Sirup proti kašli Výstupní svorka ½" Silikon Ovocné džusy Alumina Léky Provozní režim inline, jemné mletí Průtok MK / MKO (H 2 O) 200 / 25 l/h Rozsah rychlosti min -1 Standardní rychost min -1 Vstupní připojení ¾" svorka Výstupní připojení ½" svorka 8

9 magic LAB Modul pro kontinuální vmíchávání prášků (MHD) Kontinuální smíchávání "prášků/kapalin" Tento modul slouží pro kontinuální výrobu disperzí. Pevné látky jsou rychle smáčeny a je tak zabráněno jejich shlukování. Směs je homogenizována a dispergována a výsledkem je hotový smíchaný produkt během jednoho průchodu přes zařízení. Poměr míchání je řízen volumetrickým nebo gravimetrickým dávkovacím zařízením. Obsah pevných látek může být až 80% a viskozita až 50 Pa s. Alumina Pevné látka Carbopol Pracovní jednotka: Zobrazení provozních údajů: modul, rychlost, kroutící moment, teplota, časovač Připojení ohřevu/chlazení Kaučuk Vstup kapalin Výstup směsi Prací prostředek Barevná pasta Směsi koření Provozní režim Generátor Průtok (H 2 O) inline pevné látky/kapalina smíchávání 2P 60 l/h Rozsah rychlosti min -1 Standardní rychlost min -1 Vstup pevných látek vnitřní průměr 25 mm / vnější průměr 35 mm Vstup kapalin Outlet vnější průměr hadice 6 mm, ± 0,1 mm ½" clamp Pektin Lewatit 9

10 Modul pro vsádkové vmíchávání prášků CMS Vsádkové vmíchávání "pevné látky/kapalina" Alumina - Bezprašné vmíchávání prášků do kapalin a rychlé míchání bez vytváření shluků. - Obzvláště vhodné pro obohacování kapalin by powders in a recirculation process. - Podíl pevných látek až 65%. - Zařízení vytváří na vstupu pevných látek vakuum a tak jsou prášky nasávány přímo do jeho míchací komory. Carbopol Vstup pevných látek Kořenící omáčky Vstup kapalin Pracovní jednotka: Zobrazení provozních údajů: modul, rychlost, kroutící moment, teplota, časovač Uhličitan vápenatý Výstup směsi Polymery Barevná pasta Akrylová pryskyřice Pektin Provozní režim Průtok (H 2 O) vsádkové vmíchávání pevných látek/kapalin l/h Rozsah rychlosti min -1 Standardní rychlost min -1 Vstup pevných látek Vstup kapalin Výstup ¾" svorka ¾" svorka ¾"svorka 10

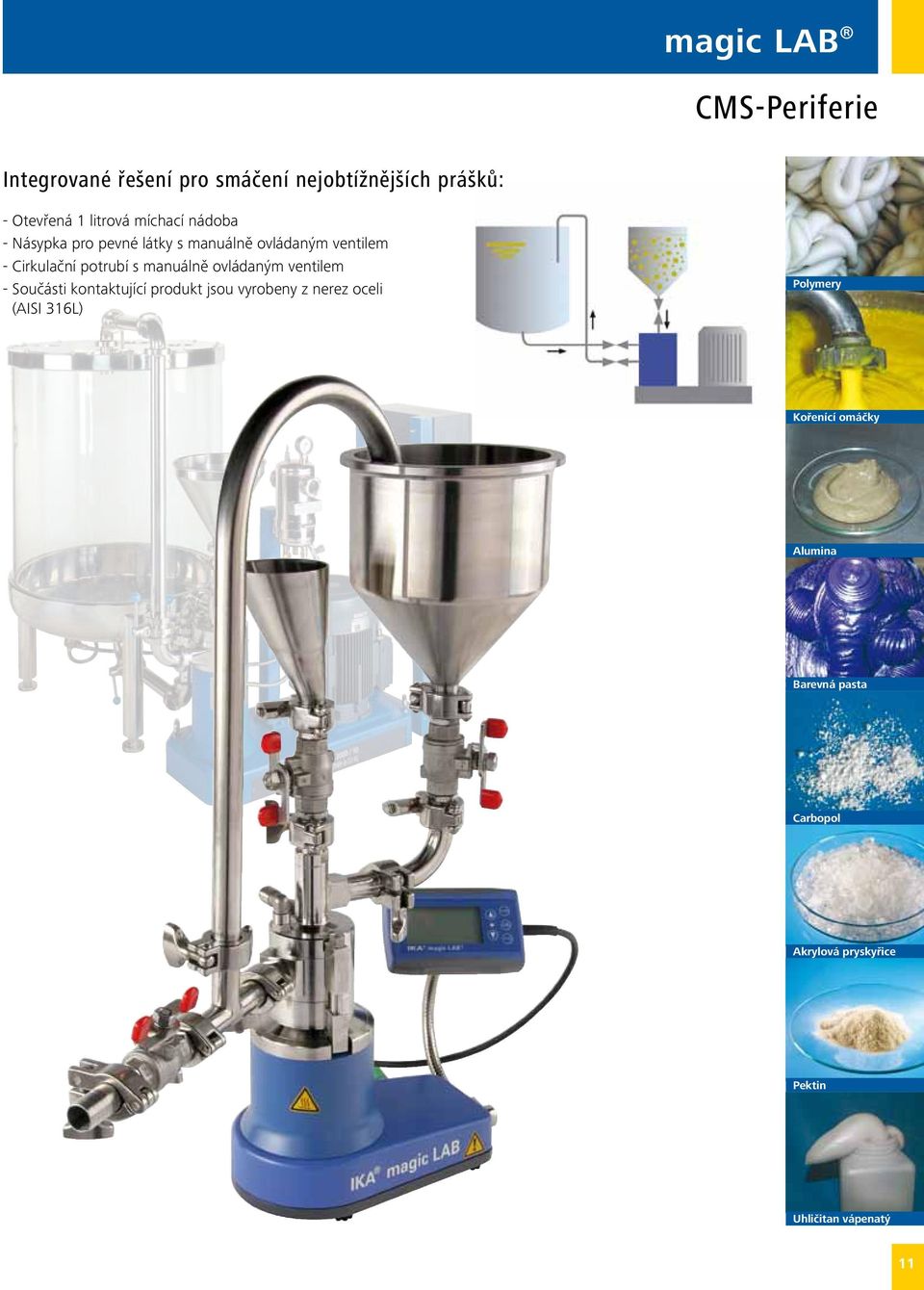

11 magic LAB CMS-Periferie Integrované řešení pro smáčení nejobtížnějších prášků: - Otevřená 1 litrová míchací nádoba - Násypka pro pevné látky s manuálně ovládaným ventilem - Cirkulační potrubí s manuálně ovládaným ventilem - Součásti kontaktující produkt jsou vyrobeny z nerez oceli (AISI 316L) Polymery Kořenící omáčky Alumina Barevná pasta Carbopol Akrylová pryskyřice Pektin Uhličitan vápenatý 11

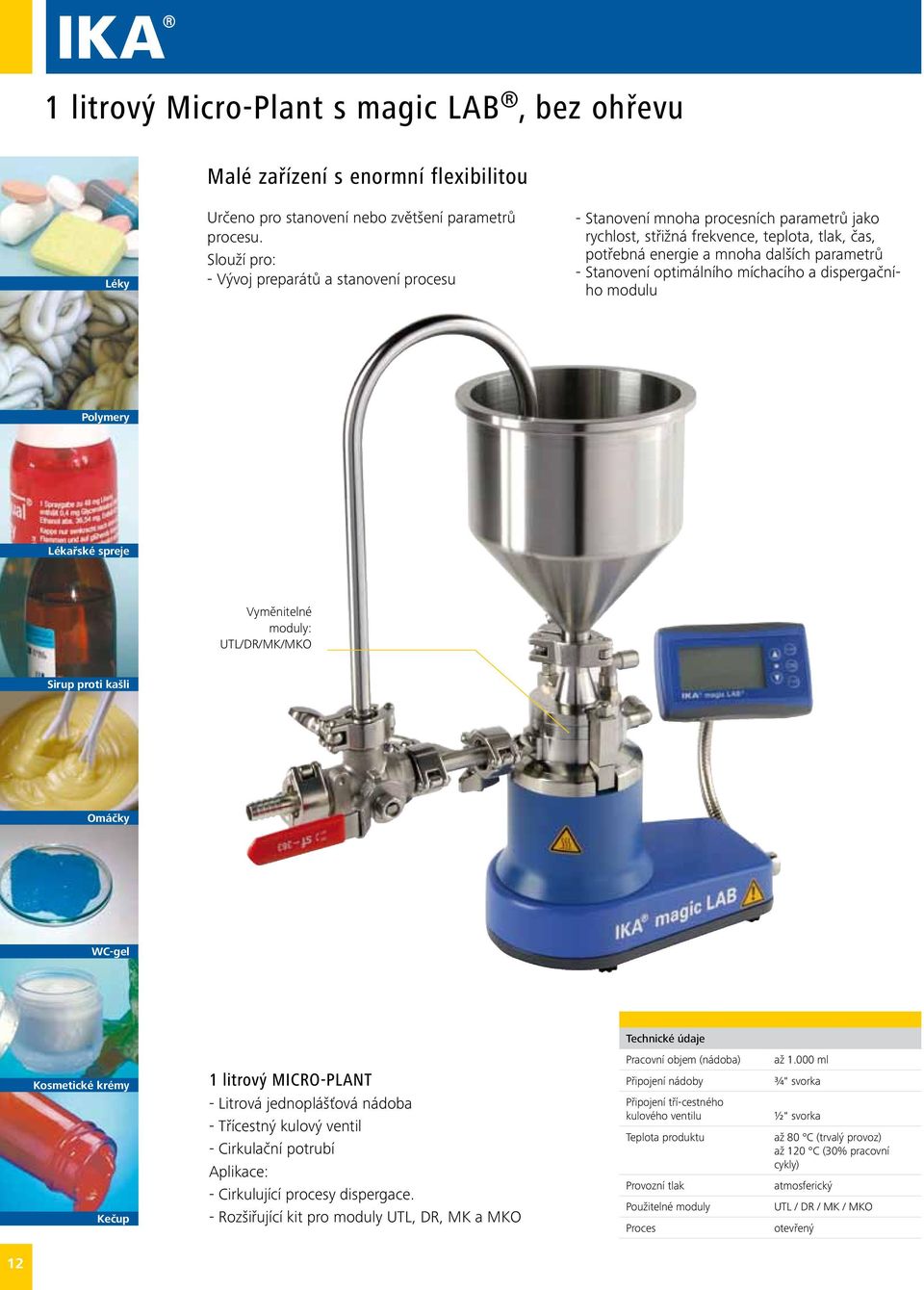

12 1 litrový Micro-Plant s magic LAB, bez ohřevu Malé zařízení s enormní flexibilitou Léky Určeno pro stanovení nebo zvětšení parametrů procesu. Slouží pro: - Vývoj preparátů a stanovení procesu - Stanovení mnoha procesních parametrů jako rychlost, střižná frekvence, teplota, tlak, čas, potřebná energie a mnoha dalších parametrů - Stanovení optimálního míchacího a dispergačního modulu Polymery Lékařské spreje Vyměnitelné moduly: UTL/DR/MK/MKO Sirup proti kašli Omáčky WC-gel Kosmetické krémy Kečup 1 litrový MICRO-PLANT - Litrová jednoplášťová nádoba - Třícestný kulový ventil - Cirkulační potrubí Aplikace: - Cirkulující procesy dispergace. - Rozšiřující kit pro moduly UTL, DR, MK a MKO Pracovní objem (nádoba) Připojení nádoby Připojení tří-cestného kulového ventilu Teplota produktu Provozní tlak Použitelné moduly Proces až ml ¾" svorka ½" svorka až 80 C (trvalý provoz) až 120 C (30% pracovní cykly) atmosferický UTL / DR / MK / MKO otevřený 12

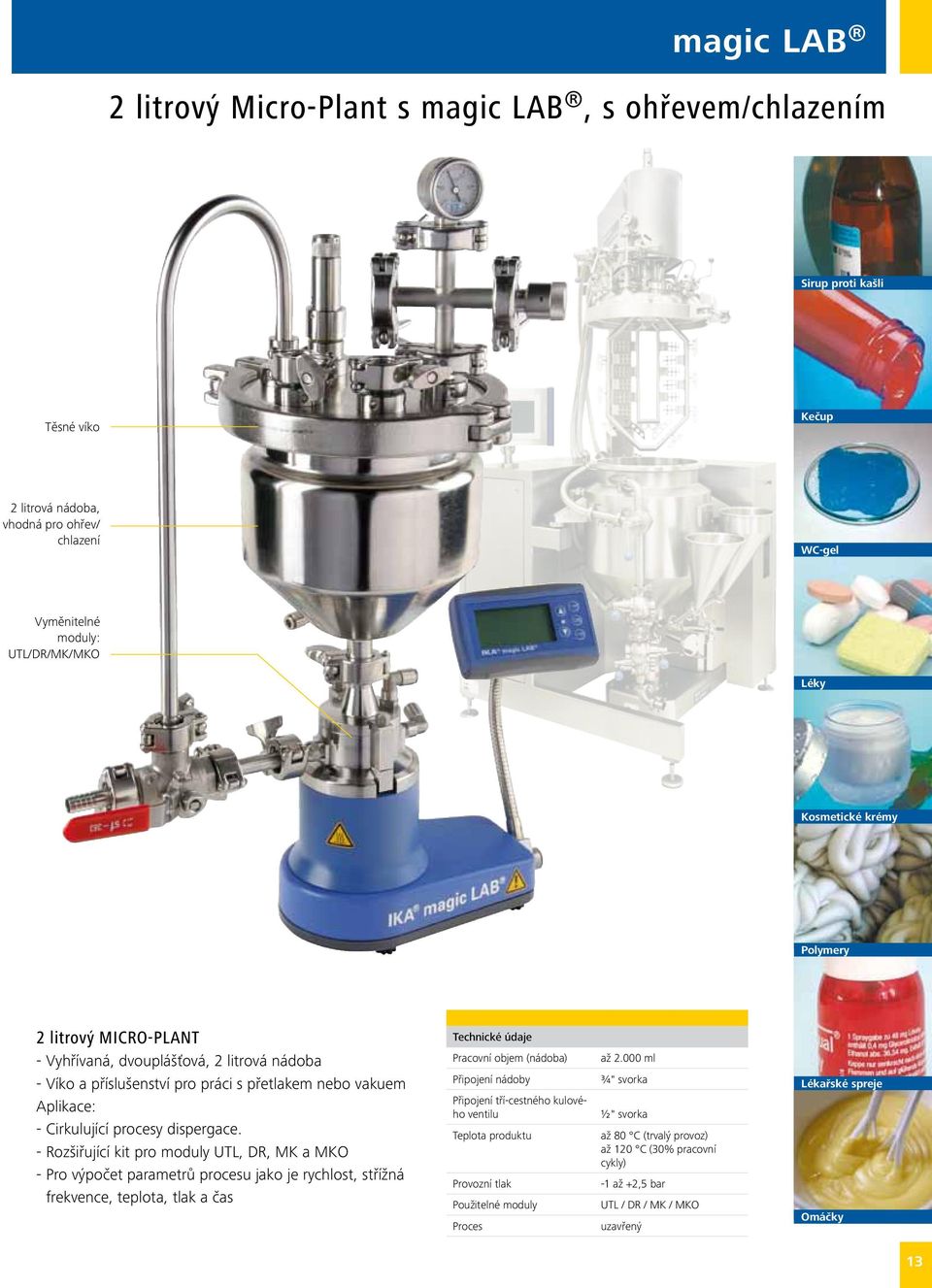

13 magic LAB 2 litrový Micro-Plant s magic LAB, s ohřevem/chlazením Sirup proti kašli Těsné víko Kečup 2 litrová nádoba, vhodná pro ohřev/ chlazení WC-gel Vyměnitelné moduly: UTL/DR/MK/MKO Léky Kosmetické krémy Polymery 2 litrový MICRO-PLANT - Vyhřívaná, dvouplášťová, 2 litrová nádoba - Víko a příslušenství pro práci s přetlakem nebo vakuem Aplikace: - Cirkulující procesy dispergace. - Rozšiřující kit pro moduly UTL, DR, MK a MKO - Pro výpočet parametrů procesu jako je rychlost, střížná frekvence, teplota, tlak a čas Pracovní objem (nádoba) Připojení nádoby Připojení tří-cestného kulového ventilu Teplota produktu Provozní tlak Použitelné moduly Proces až ml ¾" svorka ½" svorka až 80 C (trvalý provoz) až 120 C (30% pracovní cykly) -1 až +2,5 bar UTL / DR / MK / MKO uzavřený Lékařské spreje Omáčky 13

14 Modul ULTRA-TURRAX (UTC) Čisticí a mycí prostředky Od kontinuálního k vsádkovému provozu Otočením magic LAB vzhůru nohama získáte vsádkový dispergátor UTC a můžete začít s přípravou vzorku v kádince. Objem kádinky do 1.5 l, různé volitelné nástroje. Dispergace ve vsádce - Zejména pro nejmenší množství před přechodem na inline kontinuální systém - Slouží k odhadnutí nezbytných střižných sil - Vhodné k rychlému stanovení reologických změn jako je struktura, viskozita atd. Prací prostředek Zobrazení provozních údajů Tekuté mýdlo Křížová svorka R 271 magic LAB Ovocné džusy Stojan Module UTC Sprchový gel Salátové zálivky Prací prostředek Změkčovač Křížová svorka R 270 s upínací páskou RH 5 zabraňuje pohybu a otáčení kádinky. Provozní režim Generátor Pracovní objem Dispergace ve vsádce dispergační nástroje podobné jako k zařízení T25 až ml Rozsah rychlosti min -1 Duty cycle 25 % (15 min/h) 14

15 magic LAB Řídící jednotka/ Přepravní box Řídící jednotka Řídící jednotka magic LAB nabízí mnoho funkcí, přestože je navržena velmi jednoduše a způsob ovládání je velmi přátelský. Ovládání magic LAB vyžaduje pouze několik jednoduchých kroků a nastavení. Řídící jednotka je k magic LAB připojena propojovacím kabelem. Hlavní jednotka může zůstat v přepravním boxu nebo být umístěna samostatně. Po připojení k dodávce proudu se na monitoru objeví hlavní informační okno jednotky. Tlačítky se šipkami lze vybrat odpovídající modul magic LAB a rozsah rychlosti. Jenoduše lze nastavit rychlost a čas a odečítat aktuální hodnotu rychlosti. Na výběr je několik jazyků (němčina, angličtina, francouština, atd.). S použitím LabWorldSoftu lze magic LAB ovládat přímo z PC a data magic LAB lze přavádět do PC. Ovládání pomocí labworldsoftu Displej: řídící jednotka Přepravní box IKA magic LAB je uložen v praktickém přepravním boxu. Různé moduly jsou přehledně umístěny v zásuvce s vymodelovanou vložkou. Samostatnou pohonnou jednotku lze z boku vyjmout. Elektrické zásuvky a přípojky magic LAB jsou umístěny na zadní straně boxu. Pro transportní účely je box vybaven kolečky a výškově nastavitelným teleskopickým madlem. Rozměry boxu: (D x V x Š) cca. 350 x 460 x 560 mm. Zásuvka s vložkou insert Přepravní box 15

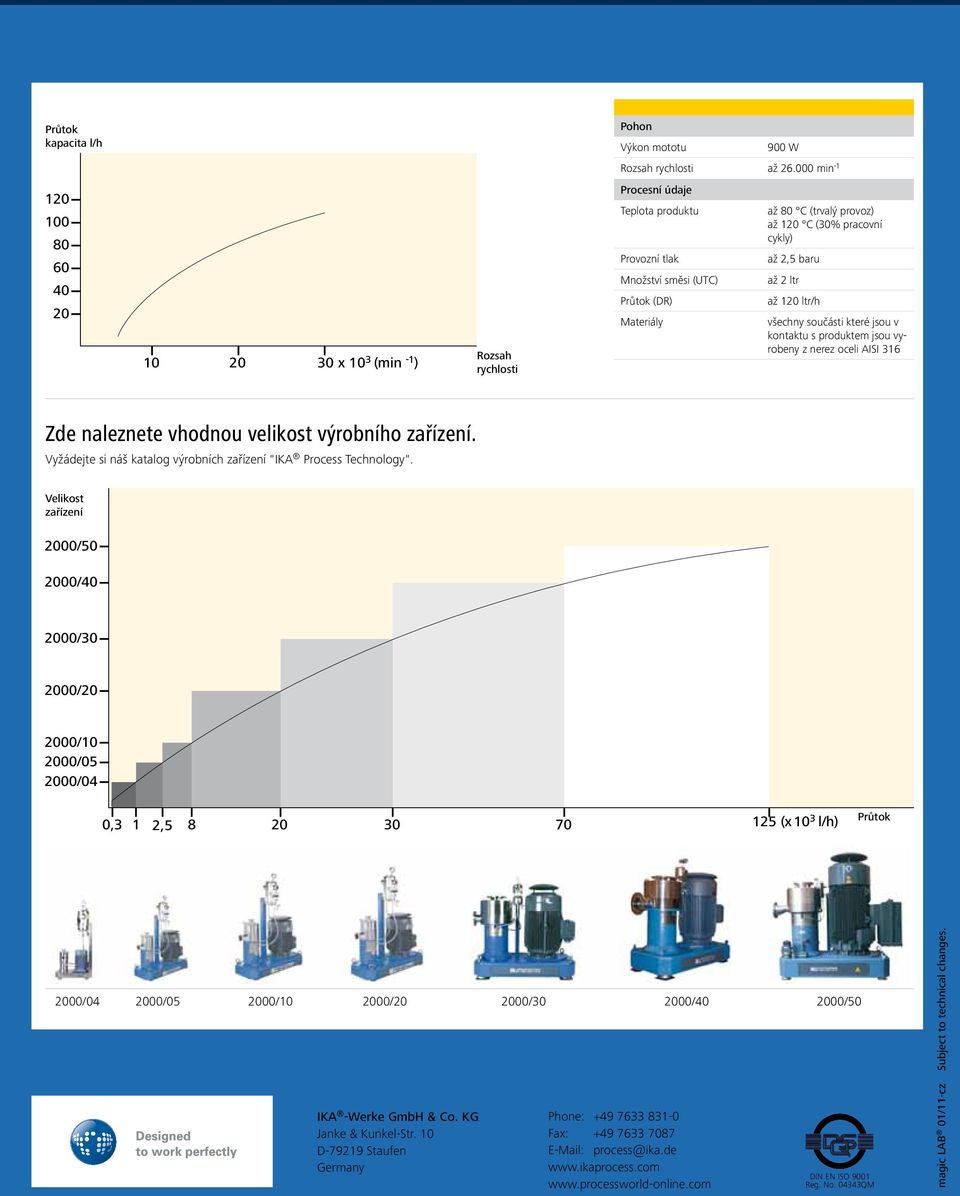

16 Průtok kapacita l/h Pohon Výkon mototu 900 W Rozsah rychlosti až min x 10 3 (min -1 ) Rozsah rychlosti Procesní údaje Teplota produktu Provozní tlak Množství směsi (UTC) Průtok (DR) Materiály až 80 C (trvalý provoz) až 120 C (30% pracovní cykly) až 2,5 baru až 2 ltr až 120 ltr/h všechny součásti které jsou v kontaktu s produktem jsou vyrobeny z nerez oceli AISI 316 Zde naleznete vhodnou velikost výrobního zařízení. Vyžádejte si náš katalog výrobních zařízení "IKA Process Technology". Velikost zařízení 2000/ / / / / / /04 0,3 1 2, (x 10 3 l/h) Průtok 2000/ / / / / / /50 IKA -Werke GmbH & Co. KG Janke & Kunkel-Str. 10 D Staufen Germany Phone: Fax: process@ika.de DIN EN ISO 9001 Reg. No QM magic LAB 01/11-cz Subject to technical changes.
