GT 997 NÁVOD K INSTALACI

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "GT 997 NÁVOD K INSTALACI"

Transkript

1 GT 997 NÁVOD K INSTALACI 1 POPIS GT 997 je satelitní motoalarm s lokalizátorem, který vyniká malými rozměry a je určený pro všechny typy motocyklů s napětím 12V. Je vybaven GSM/GPRS a GPS telefonním modulem. K systému je možné připojit také až 12 rádiových senzorů (např. pro zajištění garáže, karavanu atd.) Systém může být ovládán dálkovými ovladači nebo SMS zprávou. Tento systém bude informovat svého uživatele pomocí SMS zprávy o aktivaci poplachu, rychlostí motocyklu (pokud se pohybuje) a lokalizací polohy motocyklu. Systém se aktivuje a deaktivuje pomocí dálkových ovladačů GT889 nebo GT884. Sada obsahuje: - řídící jednotku GT plastový kryt proti vodě - dva dálkové ovladače GT sirénu GT CAN BUS aktivátor GT GPS anténu - GSM/GPRS anténu - univerzální kabeláž - dvoubarevnou kontrolu LED - návod k instalaci - návod k obsluze - sáček s pojistkou 2 UMÍSTĚNÍ KOMPONENTŮ NA MOTOCYKLU 1. ŘÍDÍCÍ JEDNOTKA Umístěte řídící jednotku na dobře skrytém a lehce nepřístupném místě, kde se nemůže řídící jednotka přijít do styku s vodou. Zajistěte aby řídící jednotka nemohla přijít do kontaktu s vodou! Jednotku ukryjte do plastového krytu, který je součástí dodávky a dodržte polohu jednotky dle nákresu uvedeném pod schématem zapojení. 2. GPS ANTÉNA - Nezkracujete, neprodlužujte, nelomte nebo nemačkejte kabel antény - Anténu umístěte horizontálně - Ukryjte anténu nejlépe pod kapotáž motocyklu, pod sedlo nebo pod přístrojovou desku. Ujistěte se že není anténa stíněná kovovými částmi nebo že v případě umístění za čelní sklo není toto sklo pokovované. 1

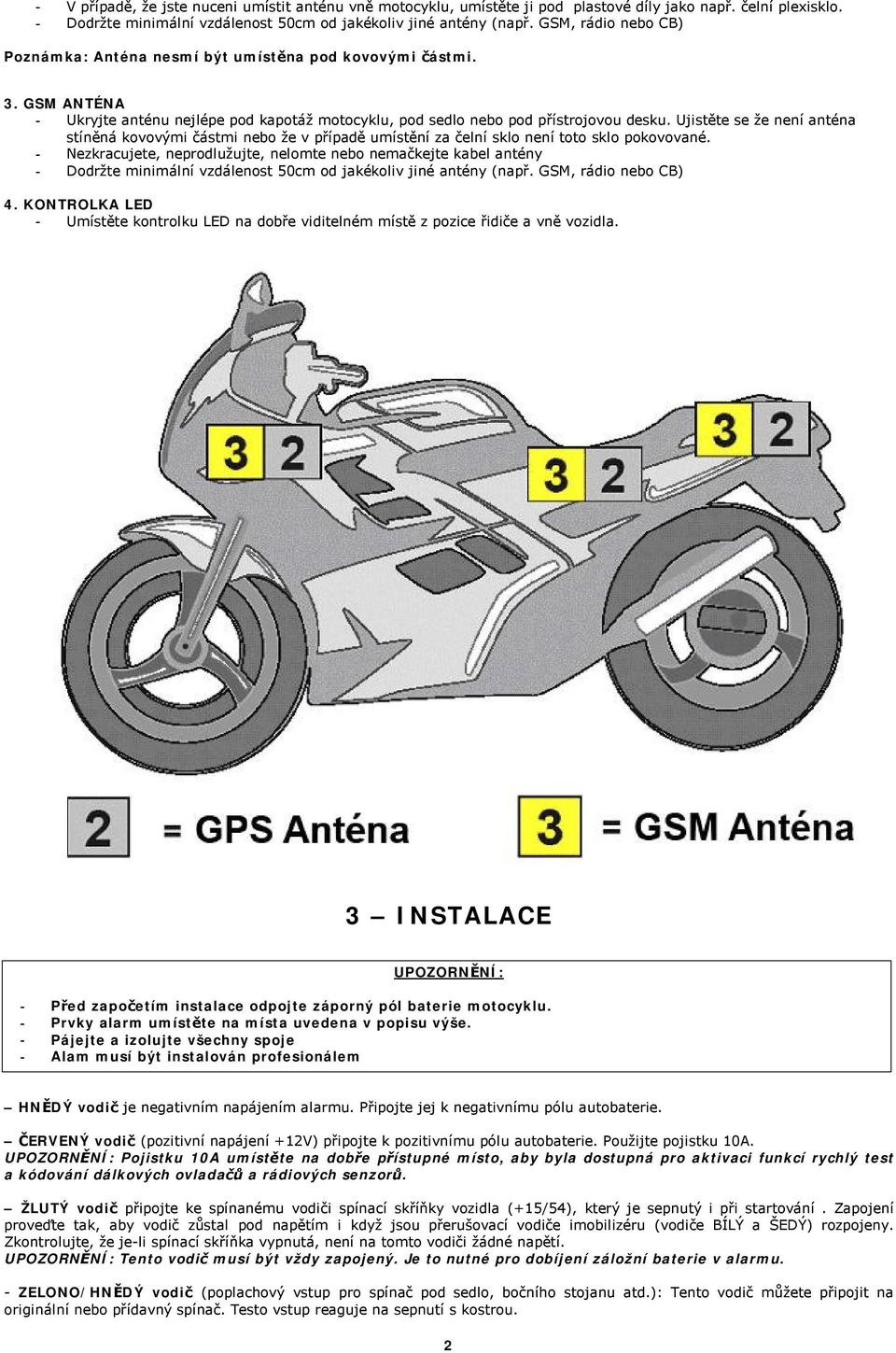

2 - V případě, že jste nuceni umístit anténu vně motocyklu, umístěte ji pod plastové díly jako např. čelní plexisklo. - Dodržte minimální vzdálenost 50cm od jakékoliv jiné antény (např. GSM, rádio nebo CB) Poznámka: Anténa nesmí být umístěna pod kovovými částmi. 3. GSM ANTÉNA - Ukryjte anténu nejlépe pod kapotáž motocyklu, pod sedlo nebo pod přístrojovou desku. Ujistěte se že není anténa stíněná kovovými částmi nebo že v případě umístění za čelní sklo není toto sklo pokovované. - Nezkracujete, neprodlužujte, nelomte nebo nemačkejte kabel antény - Dodržte minimální vzdálenost 50cm od jakékoliv jiné antény (např. GSM, rádio nebo CB) 4. KONTROLKA LED - Umístěte kontrolku LED na dobře viditelném místě z pozice řidiče a vně vozidla. 3 INSTALACE UPOZORNĚNÍ: - Před započetím instalace odpojte záporný pól baterie motocyklu. - Prvky alarm umístěte na místa uvedena v popisu výše. - Pájejte a izolujte všechny spoje - Alam musí být instalován profesionálem HNĚDÝ vodič je negativním napájením alarmu. Připojte jej k negativnímu pólu autobaterie. ČERVENÝ vodič (pozitivní napájení +12V) připojte k pozitivnímu pólu autobaterie. Použijte pojistku 10A. UPOZORNĚNÍ: Pojistku 10A umístěte na dobře přístupné místo, aby byla dostupná pro aktivaci funkcí rychlý test a kódování dálkových ovladačů a rádiových senzorů. ŽLUTÝ vodič připojte ke spínanému vodiči spínací skříňky vozidla (+15/54), který je sepnutý i při startování. Zapojení proveďte tak, aby vodič zůstal pod napětím i když jsou přerušovací vodiče imobilizéru (vodiče BÍLÝ a ŠEDÝ) rozpojeny. Zkontrolujte, že je-li spínací skříňka vypnutá, není na tomto vodiči žádné napětí. UPOZORNĚNÍ: Tento vodič musí být vždy zapojený. Je to nutné pro dobíjení záložní baterie v alarmu. - ZELONO/HNĚDÝ vodič (poplachový vstup pro spínač pod sedlo, bočního stojanu atd.): Tento vodič můžete připojit na originální nebo přídavný spínač. Testo vstup reaguje na sepnutí s kostrou. 2

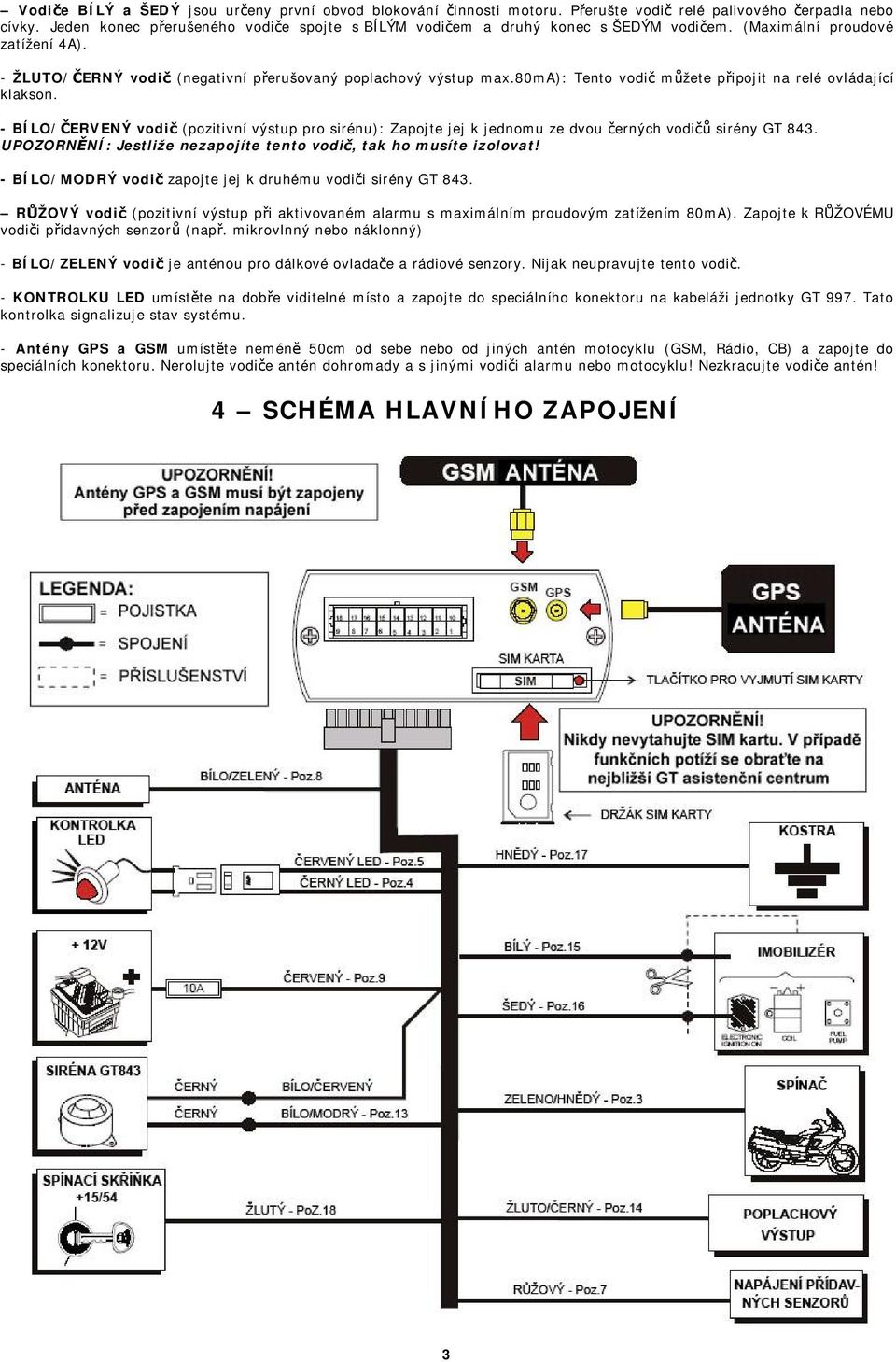

3 Vodiče BÍLÝ a ŠEDÝ jsou určeny první obvod blokování činnosti motoru. Přerušte vodič relé palivového čerpadla nebo cívky. Jeden konec přerušeného vodiče spojte s BÍLÝM vodičem a druhý konec s ŠEDÝM vodičem. (Maximální proudové zatížení 4A). - ŽLUTO/ČERNÝ vodič (negativní přerušovaný poplachový výstup max.80ma): Tento vodič můžete připojit na relé ovládající klakson. - BÍLO/ČERVENÝ vodič (pozitivní výstup pro sirénu): Zapojte jej k jednomu ze dvou černých vodičů sirény GT 843. UPOZORNĚNÍ: Jestliže nezapojíte tento vodič, tak ho musíte izolovat! - BÍLO/MODRÝ vodič zapojte jej k druhému vodiči sirény GT 843. RŮŽOVÝ vodič (pozitivní výstup při aktivovaném alarmu s maximálním proudovým zatížením 80mA). Zapojte k RŮŽOVÉMU vodiči přídavných senzorů (např. mikrovlnný nebo náklonný) - BÍLO/ZELENÝ vodič je anténou pro dálkové ovladače a rádiové senzory. Nijak neupravujte tento vodič. - KONTROLKU LED umístěte na dobře viditelné místo a zapojte do speciálního konektoru na kabeláži jednotky GT 997. Tato kontrolka signalizuje stav systému. - Antény GPS a GSM umístěte neméně 50cm od sebe nebo od jiných antén motocyklu (GSM, Rádio, CB) a zapojte do speciálních konektoru. Nerolujte vodiče antén dohromady a s jinými vodiči alarmu nebo motocyklu! Nezkracujte vodiče antén! 4 SCHÉMA HLAVNÍHO ZAPOJENÍ 3

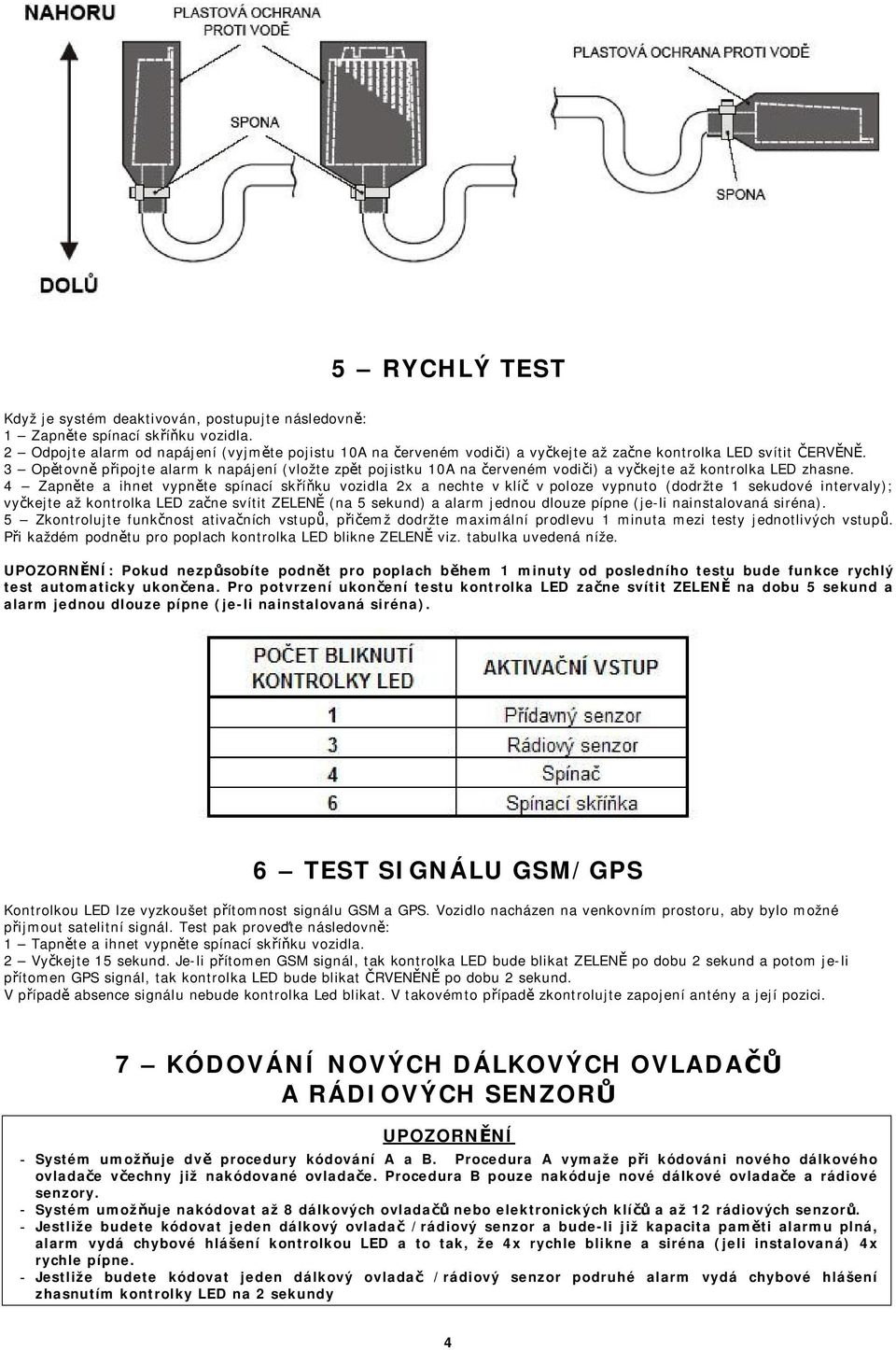

4 5 RYCHLÝ TEST Když je systém deaktivován, postupujte následovně: 1 Zapněte spínací skříňku vozidla. 2 Odpojte alarm od napájení (vyjměte pojistu 10A na červeném vodiči) a vyčkejte až začne kontrolka LED svítit ČERVĚNĚ. 3 Opětovně připojte alarm k napájení (vložte zpět pojistku 10A na červeném vodiči) a vyčkejte až kontrolka LED zhasne. 4 Zapněte a ihnet vypněte spínací skříňku vozidla 2x a nechte v klíč v poloze vypnuto (dodržte 1 sekudové intervaly); vyčkejte až kontrolka LED začne svítit ZELENĚ (na 5 sekund) a alarm jednou dlouze pípne (je-li nainstalovaná siréna). 5 Zkontrolujte funkčnost ativačních vstupů, přičemž dodržte maximální prodlevu 1 minuta mezi testy jednotlivých vstupů. Při každém podnětu pro poplach kontrolka LED blikne ZELENĚ viz. tabulka uvedená níže. UPOZORNĚNÍ: Pokud nezpůsobíte podnět pro poplach během 1 minuty od posledního testu bude funkce rychlý test automaticky ukončena. Pro potvrzení ukončení testu kontrolka LED začne svítit ZELENĚ na dobu 5 sekund a alarm jednou dlouze pípne (je-li nainstalovaná siréna). 6 TEST SIGNÁLU GSM/GPS Kontrolkou LED lze vyzkoušet přítomnost signálu GSM a GPS. Vozidlo nacházen na venkovním prostoru, aby bylo možné přijmout satelitní signál. Test pak proveďte následovně: 1 Tapněte a ihnet vypněte spínací skříňku vozidla. 2 Vyčkejte 15 sekund. Je-li přítomen GSM signál, tak kontrolka LED bude blikat ZELENĚ po dobu 2 sekund a potom je-li přítomen GPS signál, tak kontrolka LED bude blikat ČRVENĚNĚ po dobu 2 sekund. V případě absence signálu nebude kontrolka Led blikat. V takovémto případě zkontrolujte zapojení antény a její pozici. 7 KÓDOVÁNÍ NOVÝCH DÁLKOVÝCH OVLADAČŮ A RÁDIOVÝCH SENZORŮ UPOZORNĚNÍ - Systém umožňuje dvě procedury kódování A a B. Procedura A vymaže při kódováni nového dálkového ovladače včechny již nakódované ovladače. Procedura B pouze nakóduje nové dálkové ovladače a rádiové senzory. - Systém umožňuje nakódovat až 8 dálkových ovladačů nebo elektronických klíčů a až 12 rádiových senzorů. - Jestliže budete kódovat jeden dálkový ovladač /rádiový senzor a bude-li již kapacita paměti alarmu plná, alarm vydá chybové hlášení kontrolkou LED a to tak, že 4x rychle blikne a siréna (jeli instalovaná) 4x rychle pípne. - Jestliže budete kódovat jeden dálkový ovladač /rádiový senzor podruhé alarm vydá chybové hlášení zhasnutím kontrolky LED na 2 sekundy 4

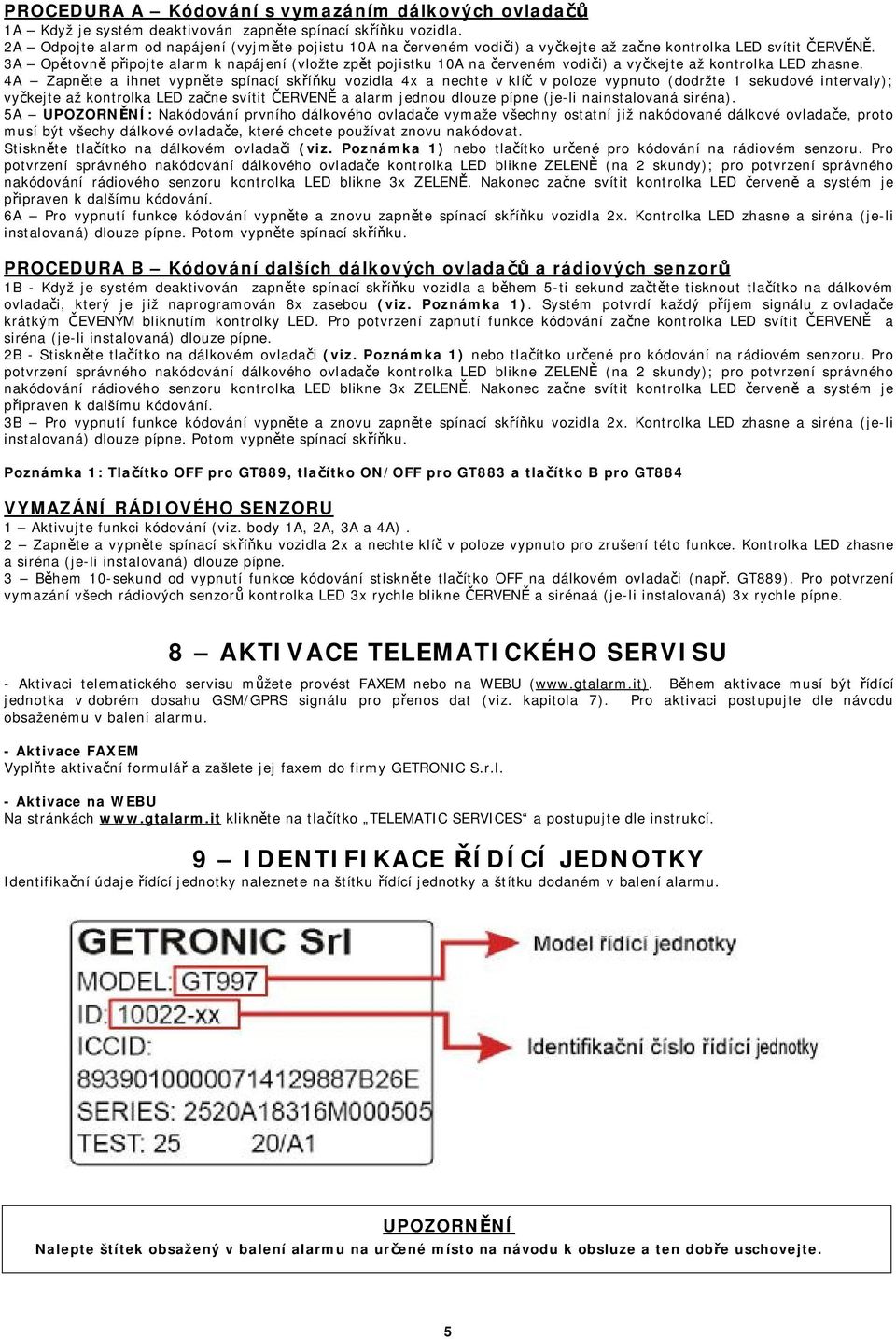

5 PROCEDURA A Kódování s vymazáním dálkových ovladačů 1A Když je systém deaktivován zapněte spínací skříňku vozidla. 2A Odpojte alarm od napájení (vyjměte pojistu 10A na červeném vodiči) a vyčkejte až začne kontrolka LED svítit ČERVĚNĚ. 3A Opětovně připojte alarm k napájení (vložte zpět pojistku 10A na červeném vodiči) a vyčkejte až kontrolka LED zhasne. 4A Zapněte a ihnet vypněte spínací skříňku vozidla 4x a nechte v klíč v poloze vypnuto (dodržte 1 sekudové intervaly); vyčkejte až kontrolka LED začne svítit ČERVENĚ a alarm jednou dlouze pípne (je-li nainstalovaná siréna). 5A UPOZORNĚNÍ: Nakódování prvního dálkového ovladače vymaže všechny ostatní již nakódované dálkové ovladače, proto musí být všechy dálkové ovladače, které chcete používat znovu nakódovat. Stiskněte tlačítko na dálkovém ovladači (viz. Poznámka 1) nebo tlačítko určené pro kódování na rádiovém senzoru. Pro potvrzení správného nakódování dálkového ovladače kontrolka LED blikne ZELENĚ (na 2 skundy); pro potvrzení správného nakódování rádiového senzoru kontrolka LED blikne 3x ZELENĚ. Nakonec začne svítit kontrolka LED červeně a systém je připraven k dalšímu kódování. 6A Pro vypnutí funkce kódování vypněte a znovu zapněte spínací skříňku vozidla 2x. Kontrolka LED zhasne a siréna (je-li instalovaná) dlouze pípne. Potom vypněte spínací skříňku. PROCEDURA B Kódování dalších dálkových ovladačů a rádiových senzorů 1B - Když je systém deaktivován zapněte spínací skříňku vozidla a během 5-ti sekund začtěte tisknout tlačítko na dálkovém ovladači, který je již naprogramován 8x zasebou (viz. Poznámka 1). Systém potvrdí každý příjem signálu z ovladače krátkým ČEVENÝM bliknutím kontrolky LED. Pro potvrzení zapnutí funkce kódování začne kontrolka LED svítit ČERVENĚ a siréna (je-li instalovaná) dlouze pípne. 2B - Stiskněte tlačítko na dálkovém ovladači (viz. Poznámka 1) nebo tlačítko určené pro kódování na rádiovém senzoru. Pro potvrzení správného nakódování dálkového ovladače kontrolka LED blikne ZELENĚ (na 2 skundy); pro potvrzení správného nakódování rádiového senzoru kontrolka LED blikne 3x ZELENĚ. Nakonec začne svítit kontrolka LED červeně a systém je připraven k dalšímu kódování. 3B Pro vypnutí funkce kódování vypněte a znovu zapněte spínací skříňku vozidla 2x. Kontrolka LED zhasne a siréna (je-li instalovaná) dlouze pípne. Potom vypněte spínací skříňku. Poznámka 1: Tlačítko OFF pro GT889, tlačítko ON/OFF pro GT883 a tlačítko B pro GT884 VYMAZÁNÍ RÁDIOVÉHO SENZORU 1 Aktivujte funkci kódování (viz. body 1A, 2A, 3A a 4A). 2 Zapněte a vypněte spínací skříňku vozidla 2x a nechte klíč v poloze vypnuto pro zrušení této funkce. Kontrolka LED zhasne a siréna (je-li instalovaná) dlouze pípne. 3 Během 10-sekund od vypnutí funkce kódování stiskněte tlačítko OFF na dálkovém ovladači (např. GT889). Pro potvrzení vymazání všech rádiových senzorů kontrolka LED 3x rychle blikne ČERVENĚ a sirénaá (je-li instalovaná) 3x rychle pípne. 8 AKTIVACE TELEMATICKÉHO SERVISU - Aktivaci telematického servisu můžete provést FAXEM nebo na WEBU (www.gtalarm.it). Během aktivace musí být řídící jednotka v dobrém dosahu GSM/GPRS signálu pro přenos dat (viz. kapitola 7). Pro aktivaci postupujte dle návodu obsaženému v balení alarmu. - Aktivace FAXEM Vyplňte aktivační formulář a zašlete jej faxem do firmy GETRONIC S.r.l. - Aktivace na WEBU Na stránkách klikněte na tlačítko TELEMATIC SERVICES a postupujte dle instrukcí. 9 IDENTIFIKACE ŘÍDÍCÍ JEDNOTKY Identifikační údaje řídící jednotky naleznete na štítku řídící jednotky a štítku dodaném v balení alarmu. UPOZORNĚNÍ Nalepte štítek obsažený v balení alarmu na určené místo na návodu k obsluze a ten dobře uschovejte. 5

6 10 TECHNICKÁ DATA ŘÍDÍCÍ JEDNOTKA GT 990: Napájení: 9-15 VDC Pracovní teplota: -40 o C / +85 o C Napájecí proud aktivním GPS i GSM přijímačem: <45mA Napájecí proud neaktivním GPS a aktivním GSM přijímačem: <15mA Napájecí proud neaktivním GPS a GSM přijímačem aktivním v pulsním režimu: <5mA Napájecí proud neaktivním GPS i GSM přijímačem: <1,2mA Maximální zatížení relé imobilizéru: Maximální zatížení pozitivního výstupu při aktivovaném alarmu: <25mA Aktivační zpoždění: 60sekud pro všechny senzory Poplachový cyklus: 28s Prodleva mezi poplachovými cykly: 5s Rozměry: 75x95x30mm Váha: 150g Vysílací frekvence: 868 MHz TELEFON: E-GSM: 900/1800 MHz GPRS: Class 10 GPS přijímač: 16 kanálů Antény: 2 s RF konektorem pro GSM/GPRS a GPS Certifikáty: celosvětový v souladu R&TTE (Radio a Telecomunication Terminal Equipement), GCF (Global Certifivation Forum) a Automotive Environmental (teplota, vlhkost, vibrace atd.) Výhradní dovozce do ČR a SR: GT ALARM CZ Hukvaldy Frýdek-Místek tel , fax Technická pomoc na tel.:

7 GT 997 NÁVOD K OBSLUZE 1 POPIS GT 997 je satelitní motoalarm s lokalizátorem, který vyniká malými rozměry a je určený pro všechny typy motocyklů s napětím 12V. Je vybaven GSM/GPRS a GPS telefonním modulem. K systému je možné připojit také až 12 rádiových senzorů (např. pro zajištění garáže, karavanu atd.) Systém může být ovládán dálkovými ovladači nebo SMS zprávou. Tento systém bude informovat svého uživatele pomocí SMS zprávy o aktivaci poplachu, rychlostí motocyklu (pokud se pohybuje) a lokalizací polohy motocyklu. Systém se aktivuje a deaktivuje pomocí dálkových ovladačů GT889 nebo GT884. Tento systém Vám poskytuje vlastní kontrolu nad motocyklem bez paušálních poplatků. GT SAT OSOBNÍ SERVIS Samoobslužný servis. Sytém je navržený tak, abyste mohli mít neustálou vlastní kontrolu nad svým motocyklem. Systém tak můžete obsluhovat pomocí SMS zpráv nebo přez internetové stránky Služba bude aktivována po vyplnění a zaslání žádosti o aktivaci a nabitím kreditu pomocí dobíjecího kupónu Ricarica Servizi Telematici GT Autoalarm Card který zahrnuje 30 kteditů. Potom obržíte uvítací SMS zprávu, v níž bude uvedeno vaše uživalelské jméno a heslo pro přístup na GT WEB servis (www.gtalarm.it). Systém umožňuje ovládání pomocí SMS zpráv: - Aktivace a deaktivace systému - Aktivace poplachu - Lokalizace motocyklu - Aktivace a deaktivace imobilizéru (aktivace je v souladu s CE standardy) Systém umožňuje následující servis přez WEB: - Lokalizace motocyklu na internetové mapě - Funkce Ochrana parkování (aktivace nebo deaktivace této funkce) - Historie provozu Start a Stop (Kniha jízd) Za každý váš požadavek zaplatíte 1 kredit. 7

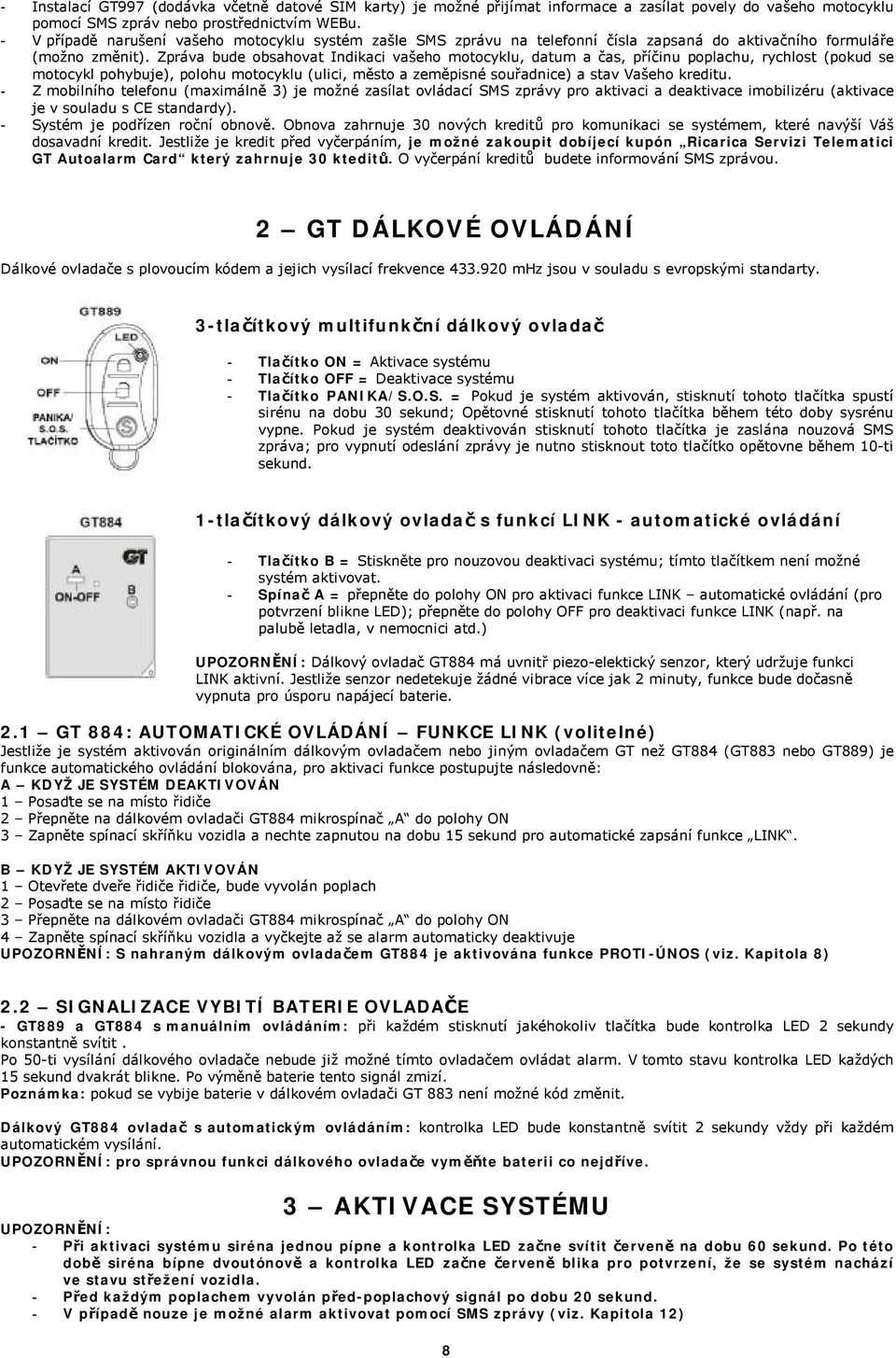

8 - Instalací GT997 (dodávka včetně datové SIM karty) je možné přijímat informace a zasílat povely do vašeho motocyklu pomocí SMS zpráv nebo prostřednictvím WEBu. - V případě narušení vašeho motocyklu systém zašle SMS zprávu na telefonní čísla zapsaná do aktivačního formuláře (možno změnit). Zpráva bude obsahovat Indikaci vašeho motocyklu, datum a čas, příčinu poplachu, rychlost (pokud se motocykl pohybuje), polohu motocyklu (ulici, město a zeměpisné souřadnice) a stav Vašeho kreditu. - Z mobilního telefonu (maximálně 3) je možné zasílat ovládací SMS zprávy pro aktivaci a deaktivace imobilizéru (aktivace je v souladu s CE standardy). - Systém je podřízen roční obnově. Obnova zahrnuje 30 nových kreditů pro komunikaci se systémem, které navýší Váš dosavadní kredit. Jestliže je kredit před vyčerpáním, je možné zakoupit dobíjecí kupón Ricarica Servizi Telematici GT Autoalarm Card který zahrnuje 30 kteditů. O vyčerpání kreditů budete informování SMS zprávou. 2 GT DÁLKOVÉ OVLÁDÁNÍ Dálkové ovladače s plovoucím kódem a jejich vysílací frekvence mhz jsou v souladu s evropskými standarty. 3-tlačítkový multifunkční dálkový ovladač - Tlačítko ON = Aktivace systému - Tlačítko OFF = Deaktivace systému - Tlačítko PANIKA/S.O.S. = Pokud je systém aktivován, stisknutí tohoto tlačítka spustí sirénu na dobu 30 sekund; Opětovné stisknutí tohoto tlačítka během této doby sysrénu vypne. Pokud je systém deaktivován stisknutí tohoto tlačítka je zaslána nouzová SMS zpráva; pro vypnutí odeslání zprávy je nutno stisknout toto tlačítko opětovne během 10-ti sekund. 1-tlačítkový dálkový ovladač s funkcí LINK - automatické ovládání - Tlačítko B = Stiskněte pro nouzovou deaktivaci systému; tímto tlačítkem není možné systém aktivovat. - Spínač A = přepněte do polohy ON pro aktivaci funkce LINK automatické ovládání (pro potvrzení blikne LED); přepněte do polohy OFF pro deaktivaci funkce LINK (např. na palubě letadla, v nemocnici atd.) UPOZORNĚNÍ: Dálkový ovladač GT884 má uvnitř piezo-elektický senzor, který udržuje funkci LINK aktivní. Jestliže senzor nedetekuje žádné vibrace více jak 2 minuty, funkce bude dočasně vypnuta pro úsporu napájecí baterie. 2.1 GT 884: AUTOMATICKÉ OVLÁDÁNÍ FUNKCE LINK (volitelné) Jestliže je systém aktivován originálním dálkovým ovladačem nebo jiným ovladačem GT než GT884 (GT883 nebo GT889) je funkce automatického ovládání blokována, pro aktivaci funkce postupujte následovně: A KDYŽ JE SYSTÉM DEAKTIVOVÁN 1 Posaďte se na místo řidiče 2 Přepněte na dálkovém ovladači GT884 mikrospínač A do polohy ON 3 Zapněte spínací skříňku vozidla a nechte zapnutou na dobu 15 sekund pro automatické zapsání funkce LINK. B KDYŽ JE SYSTÉM AKTIVOVÁN 1 Otevřete dveře řidiče řidiče, bude vyvolán poplach 2 Posaďte se na místo řidiče 3 Přepněte na dálkovém ovladači GT884 mikrospínač A do polohy ON 4 Zapněte spínací skříňku vozidla a vyčkejte až se alarm automaticky deaktivuje UPOZORNĚNÍ: S nahraným dálkovým ovladačem GT884 je aktivována funkce PROTI-ÚNOS (viz. Kapitola 8) 2.2 SIGNALIZACE VYBITÍ BATERIE OVLADAČE - GT889 a GT884 s manuálním ovládáním: při každém stisknutí jakéhokoliv tlačítka bude kontrolka LED 2 sekundy konstantně svítit. Po 50-ti vysílání dálkového ovladače nebude již možné tímto ovladačem ovládat alarm. V tomto stavu kontrolka LED každých 15 sekund dvakrát blikne. Po výměně baterie tento signál zmizí. Poznámka: pokud se vybije baterie v dálkovém ovladači GT 883 není možné kód změnit. Dálkový GT884 ovladač s automatickým ovládáním: kontrolka LED bude konstantně svítit 2 sekundy vždy při každém automatickém vysílání. UPOZORNĚNÍ: pro správnou funkci dálkového ovladače vyměňte baterii co nejdříve. 3 AKTIVACE SYSTÉMU UPOZORNĚNÍ: - Při aktivaci systému siréna jednou pípne a kontrolka LED začne svítit červeně na dobu 60 sekund. Po této době siréna bípne dvoutónově a kontrolka LED začne červeně blika pro potvrzení, že se systém nachází ve stavu střežení vozidla. - Před každým poplachem vyvolán před-poplachový signál po dobu 20 sekund. - V případě nouze je možné alarm aktivovat pomocí SMS zprávy (viz. Kapitola 12) 8

9 - AKTIVACE dálkovým ovladačem GT889 Pro aktivaci systému stiskněte tlačítko ON. - AKTIVACE dálkovým ovladačem GT884 s funkcí automatického ovládání LINK (volitelné) DŮLEŽITÉ: Pro automatickou aktivaci systému je nutné, aby byl ovladač nakódován a automatický signál nahrán. Pro aktivaci systému se vzdalte od vozidla (cca 50m v závislosti na umístění řídící jednotky ve vozidle a šíření rádiového signálu) UPOZORNĚNÍ: Jestliže je systém aktivován jiným ovladačem GT než GT884 (např. GT889) je funkce automatického ovládání blokována, pro aktivaci funkce postupujte dle bodu 2.2. AKTIVACE S DOČASNÝM ODPOJENÍ PŘÍDAVNÝCH SENZORŮ (ULTRAZVUKOVÉHO, NÁKLONNÉHO, RÁDIOVÉHO INFRAČERVENÉHO NEBO JINÉHO SENZORU) Použitím klíče ve spínací skříňce Pro dočasné vypnutí přídavných senzorů postupujte následovně: - zapněte a vypněte dvakrát po sobě spínací kříňku vozidla. LED kontrolka alarmu začne pomalu blikat ZELENĚ na jednu minutu. - aktivujte alarm dálkovým ovladačem GT nebo originálním ovladačem vozidla. LED kontrolka alarmu začne svítit ČERVENĚ a siréna jednou pípne pro potvrzení aktivace bez přídavných senzorů. Při deaktivaci alarmu je funkce dočasné aktivace zrušena. Poznámka: přídavné senzory budou automaticky opětovně aktivovány při další aktivaci. Použitím dálkového ovladače GT Stiskněte tlačítko ON. Kontrolka LED začne svítit ČERVENĚ a siréna jednou pípne. 2 Během 5-tisekund stiskněte opětovně tlačítko ON. Siréna pípne podruhé pro potvrzení odpojení přídavných senzorů. Poznámka: přídavné senzory budou automaticky opětovně aktivovány při další aktivaci. 4 DEAKTIVACE SYSTÉMU UPOZORNĚNÍ: - Při deaktivaci systému siréna dvakrát pípne a kontrolka LED zhasne. - Jestliže byl během doby aktivace systému vyvolán poplach, siréna při deaktivaci pípne čtyřikrát. - V případě nouze je možné alarm deaktivovat pomocí SMS zprávy (viz. Kapitola 12) - Když je systém deaktivován, tak případě garážování delším než 5 dní se alarm přepne do úsporného režimu SLEEP MODE. Pro vypnutí tohoto režimu je nutné zapnout spínací skříňku vozidla. - DEAKTIVACE dálkovým ovladačem GT889 Pro deaktivaci systému stiskněte tlačítko OFF. - DEAKTIVACE dálkovým ovladačem GT884 s funkcí automatického ovládání LINK (volitelné) DŮLEŽITÉ: Pro automatickou aktivaci systému je nutné, aby byl ovladač nakódován a automatický signál nahrán. Deaktivaci systému nastane dle níže uvedených podmínek: 1 Systém se nachází v aktivním stavu (kontrolka LED bliká červeně) Otevřete dveře vozidla a zapněte spínací skříňku, systém vydá před-poplachový signál (pípání sirény na 20 sekund) a kontrolka LED začne svítit konstantně. Systém se automaticky deaktivuje a kontrolka LED zhasne. POZNÁMKA: Jestliže je systém aktivován dálkovým ovladačem GT889, tak je poplach vyvolán okamžitě, bez předpoplachového signálu. 2 Systém se nachází v neutrálním stavu (kontrolka LED svítí konstantně červeně) Otevřete dveře vozidla a zapněte spínací skříňku, systém se automaticky deaktivuje a kontrolka LED zhasne. UPOZORNĚNÍ: V ojedinělých případech, je možné systém deaktivovat také manuálně stisknutím tlačítka B na dálkovém ovladači GT884 (např. když je baterie v ovladači slabá nebo je mikrospínač A v poloze OFF nebo chcete-li se vyhnou předpoplachovému signálu. - DEAKTIVACE BĚHEM SLEEP MÓDU Pro úsporu elektrické energie se při delším odstavení motocyklu přepíná do úsporného reřimu SLEEP MODE (viz. kapitola 16). - Pro vypnutí funkce SLEEP MÓDU zapněte spínací skříňku motocyklu nebo pohněte s motocyklem. Pro potvezení vypnutí této funkce bude siréna rychle pípat po dobu 8 sekud (během této doby není ještě přijímač v alarmu aktivní, proto není možné systém deaktivovat), potom bude následovat 20-ti sekundový před-poplachový signál, během kterého je možné systém deaktivovat. 9

10 5 FUNKCE PANIKA (Pouze s ovladačem GT889) Tato funkce je aktivní pouze pokud je systém aktivován a pouze ve stavu střežení (kontrolka LED bliká červěně). Jestliže tuto funkci aktivujete bude vyvolán poplach na dobu 30 sekund (houká siréna nebo troubí klakson) 1 Pro aktivaci funkce panika stiskněte tlačítko S na dálkovém ovladači. 2 Pro deaktivaci této funkce dříve než uplyne 30 sekund stiskněte tlačítko S podruhé. 6 FUNKCE BLOKOVÁNÍ MOTORU SMS ZPRÁVOU Tato funkce být aktovována nebo deaktivována odesláním SMS zprávy (viz. Kopitola 12) Obržením SMS zprávy systém zamezí nastartování vozidla. Systém signalizuje aktivaci blokování motoru následovně: - Když je systém aktivován: Kontrolka LED svítí po dobu 60 sekund ČERVENĚ a potom začne blikat ZELENĚ (stav střežení). - Když je systém deaktivován: Kontrolka LED bude svítit konstantně ZELENĚ během pokusu o nastartování vozidla. V souladu s evropskými normami nemůže být blokovaný okruh rozpojen během jízdy (když je zapnutá spínací skříňka). Opětové odblokování motoru je možné zasláním SMS zprávy nebo (v případě nepřítomnosti GSM sibnálu) dálkovým ovladačem GT. 7 FUNKCE S.O.S. VOLÁNÍ V případě aktivace funkce S.O.S. volání bude zaslána nouzová zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM SERVISu (číslo, které jste uvedli na aktivačním formuláři). UPOZORNĚNÍ: tato funkce může být aktivována dálkovým ovladačem GT889 nebo nouzovým tlačítkem GT934 a to pouze v případě, že je alarm aktivován. - JAK SE TATO FUNCE AKTIVUJE Použitím dálkového ovladače GT889 1 Stiskněte tlačítko S, kontrolka LED začne svítit ČERVENĚ na dobu 4 sekund a siréna 5x pípne pro potvrzení aktivace této funkce. 2 Následné blikání kontrolky LED ZELENĚ potvrzuje, že žádost o nouzové volání bylo odesláno (SMS). POZNÁMKA: Pro zrušení žádosti opětovně stiskněte tlačítko S během 10-ti sekund. Pro potvrzení operace kontrolka LED začne svítit ČERVENĚ na dobu 4 sekund. Použitím S.O.S. tlačítka GT934 1 Stiskněte a držte tlačítko na dobu 10 sekund, kontrolka LED dvakrát blikne ZELENĚ a siréna 5x pípne pro potvrzení aktivace této funkce. 2 - Následné blikání kontrolky LED ZELENĚ potvrzuje, že žádost o nouzové volání bylo odesláno (SMS). POZNÁMKA: Pro zrušení žádosti opětovně stiskněte S.O.S. tlačítko během 10-ti sekund. 8 FUNKCE PROTI-ÚNOS (Pouze s ovladačem GT884) Aktivace této funkce umožňuje zaslání zprávy o krádeži vozidla na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). DŮLEŽITÉ: Aby funkce proti-únost pracovala musí být na dálkovém ovladači GT884 zapnutá funkce automatického vysílání LINK (mikropřepínač A v poloze ON ) a musíte jej mít u sebe (např. v kapse). Funkce se aktivuje automaticky následovně: 1 Jestliže má vozidlo ztapnutou spínací skříňku a rychle se vzdálí od majitele, který má u sebe ovladač GT884, tak se funkce proti-únost automaticky aktivuje za 2 minuty. 2 Systém automaticky vyšle SMS zprávu na zvolené telefonní číslo. Pro potvrzení zprávy kontrolka LED dvakrát blikne ZELENĚ. Deaktivuje funkce: Zapněte spínací skříňku vozidla, systém se deaktivuje automaticky po obdržení signálu LINK z dálkového ovladače GT884. UPOZOZNĚNÍ: Jestliže se uživatel s dálkovým ovladačem GT884 vzdálí od vozidla se zapnutou spínací skříňkou na více jak dvě minuty na vzdálenost více jak 50m bude funce také aktivována. Tomuto se vyhnete pokud před opuštěním vozidla vypnete spínací skříňku. 9 FUNKCE SERVIS Funkce SERVIS musí být aktivoivána když chcete vozidlo nechat v garáži nebo v servisu např. za účelem údržby. V režimu SERVIS alarm reaguje pouze na odpojení vodičů. Tato vunkce může být aktivována dálkovým ovladačem GT884 nebo pomocí SMS zprávy. 10

11 UPOZORNĚNÍ: - Aktivace této funkce pomocí SMS; jestliže je systém aktivovaný, tak se automaticky deaktivuje. - V případě, že je funkce blokace motoru aktivovaná bude v případě zapnutí funkce SERVIS deaktivovaná. - Pro aktivaci funkce SMS zprávou postupujte dle odstavce 12 JAK SE FUNKCE AKTIVUJE - Dálkovým ovladačem GT884 (volitelný) v režimu automatického ovládání LINK 1 Když je systém deaktivován (kontrolka LED nesvítí), zapněte spínací skříňku vozidla a stiskněte tlačítko B na dálkovém ovladači. Kontrolka LED začne siglalizovat sekvenci blikání ČERVENÉ a ZELÉNÉ barvy pro potvrzení aktivace funkce. JAK SE FUNKCE DEAKTIVUJE - Dálkovým ovladačem GT884 (volitelný) v režimu automatického ovládání LINK 1 Zapněte spínací skříňku vozidla a stiskněte tlačítko B na dálkovém ovladači. Kontrolka LED zhasne pro potvrzení vypnutí funkce. 10 OVLÁDÁNÍ POMOCÍ SMS A KOMUNIKACE UPOZORNĚNÍ: - Když je systém aktivován a je udána příčina pro spuštění poplachu bude houkat siréna na dobu 30 sekund (pokud je instalována). Viz. TABULKA OVLÁDÁNÍ A KOMUNIKACE. - Když je systém aktivován a příčina poplachu přetrvává (např. otevřené dveře), bude se poplachový cyklus opakovat pětkrát, zpráva SMS bude však odeslána pouze jednou. - Jestliže je systém aktivován originálním dálkovým ovladačem vozidla, ovladačem GT884 nebo autoalarmem GT, bude před poplachovým cyklem vyvolán před-poplachový signál na dobu 20 sekund (pokud je siréna instalována). - NÁRAZ - Jestliže je k systému připojen nárazový senzor bude reagovat na silný náraz motocyklu. Při aktivaci senzoru bude odeslána SMS zpráva a telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Jestliže je systém aktivován bude SMS zpráva odeslána jako ALARM!, jestliže je systém deaktivován bude SMS zpráva odeslána jako UDÁLOST!. - S.O.S. - Funkce S.O.S. může být použita v případě nouze (např. náhlého onemocnění) a umožňuje zaslání zprávy SMS o pomoc na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Zpráva SMS bude obdržena jako UDÁLOST! a zaslána pouze když je alarm deaktivován. - OCHRANA PARKOVÁNÍ - Tato funkce může být aktivována přez TELEMATIC SERVICES na webových stránkách. Tato funkce je standardně deaktivována. Tato funkce pracuje automaticky vždy, když zaparkujete vozidlo a aktivujete systém. Kolem vozidla je vytvořen virtuální kruhová plocha. Pokud vozidlo tuto plocho opustí a spínací skříňka je vypnutá zašle systém SMS zprávu na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Zpráva SMS bude odeslána jako ALARM! jeli systém aktivová nebo deaktivován. - POKLES KAPACITY BATERIE MOTOCYKLU - Pokud poklesne kapacita baterie vozidla pod 10V bude odeslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Poznámka: prověřte baterii v profesionální servisu co nejdříve. Zpráva SMS bude obdržena jako UDÁLOST! a zaslána pouze když je alarm deaktivován. - PŘERUŠENÍ NAPÁJENÍ - V případě, že je odpojena autobaterie nebo přerušeno napánení systému bude zaslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Jestliže je systém aktivován bude SMS zpráva odeslána jako ALARM!, jestliže je systém deaktivován bude SMS zpráva odeslána jako UDÁLOST!. - RÁDIOVÉ SENZORY - V případě, že alarm obdrží zprávu o narušení z rádiového senzoru bude zaslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Zpráva SMS bude odeslána jako ALARM!. - POKLES KAPACITY BATERIE RÁDIOVÉHO SENZORU - Pokud poklesne kapacita baterie rádiového senzoru bude odeslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Jestliže je systém aktivován bude SMS zpráva odeslána jako ALARM!, jestliže je systém deaktivován bude SMS zpráva odeslána jako UDÁLOST!. - HLÍDÁNÍ AKTIVAČNÍCH VSTUPŮ - V případě, že dojde k otevření některého vstupu (např. odklopení sedla nebo otevření úložného prostoru) bude zaslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Zpráva SMS bude odeslána jako ALARM!. - STARTOVÁNÍ - V případě, že dojde k zapnutí spínací skříňky bude zaslána SMS zpráva na telefonní čísla zapsané na GT SAT OSOBNÍM servisu (číslo, které jste uvedli na aktivačním formuláři). Zpráva SMS bude odeslána jako ALARM!. 11

12 11 UVÍTACÍ ZPRÁVA Když bude vaš systém aktivován v GT SAT OSOBNÍM servisu, obržíte uvítací SMS zprávu za Váš mobilní telefon, která bude obsahovat vaše přihlašovací jméno (UserID) a heslo (Password) nutné pro obsluhu systému. HESLO (Password) budete používat při složení stránkách SMS zprávy pro ovládání systému přez Telematic servis na webových Uživatelské jméno (UserID) je používáno společně s heslem pro ovládání systému přez Telematic servis na webových stránkách Příklad uvítací zprávy: 12 OVLÁDÁNÍ SYSTÉMU POMOCÍ SMS ZPRÁV Jestliže máte předplacený Samoobslužný servis v GT Telematickém servisu (GT SAT OSOBNÍ servis) můžete alarm ovládat pomocí SMS zpráv. Zůstatkový kredit uvidíte na všech obdržených zprávách (poplach, chybová hlášení a přehledu událostí). Jeden kredit je odepsán za každý poplach, chybové hlášení nebo přehledu událostí a počet kreditů závisí na počtu telefonních čísel, na které je hlášení zasláno (dle vašeho požadavku). Kredit je také odepsán za každou ovládací SMS zprávu. Systém vás předem upozorní na blížící se vyčerpání kreditů. Pro informace a dobití kreditu navštivte stránky nebo se informujte ve firmě GT ALARM CZ. Rady pro užití SMS zpráv: 1 Zasílejte SMS zprávy na vaše národní telefonní číslo, které je uvedené v TABULCE ČÍSLEL CENTRA ZPRÁV, které naleznete na kartě Ricarica Servizi Telematici GT Auto Alarm, která je zahrnuta v balení. Jestliže není na kartě uvedeno vaše nárosní číslo, použijte číslo REST OF THE WORLD. 12

13 2 Povelové zprávy si zapište a ulošte do vašeho mobilního telefonu. UPOZORNĚNÍ: servis má platnost 1 rok, proto je nutné každých 12 měsíců akjtivovat/dobít kredit. Příklad sestavení zprávy: - JAK SESTAVIT SMS ZPRÁVU PRO OVLÁDÁNÍ - GT1<mezera>ALIAS<mezera>HESLO<mezera>POVEL GT1 MOTO MR1234 INFO Text SMS zpráv musí být napsány buď vše velkými nebo vše malými písmeny. Poznámka: Mezi jednotlivými slovy GT1, ALIAS, HESLO a POVEL nusí být mezery, tak jak to je uvedeno na příkladu. Vysvětlení ovládavích slov v SMS: - IDENTIFIKACE (ALIAS): to je jméno zadané uživatelem při aktivaci systému (např. název motocyklu). - HESLO: toto je heslo, které je zapsané pro ovládání vašeho systému. Obržíte jej v uvítací SMS zprávě. - POVEL: to je typ opertace, kterou chcete provést. V tabulce uvedené níže je seznam SMS POVELŮ pro ovládání systémů a jeho vysvětlení: -PŘÍKLAD ZPRÁVY PRO LOKALIZACI MOTOCYKLU- Zaslaná zpráva: GT1 MOTO1 MR1234 LOC Obdržená zpráva: MOTO1 = ALIAS LOC! = Odeslaný povel GPS Signal = Kvalita signálu (*) Data update at: = Datum a hodina zapsání posledních GPS lokalizace VIA CALCINATE GAVIRATE VARESE = Ulice, obec, okres, kde je motocykl lokalizován CUR SPEED: 50Km/h = rychlost motocyklu při lokalizaci (jestliže je motocykl v pohybu) LAT: N45d49m19s = Udaná souřadnice zeměpisná šížka LON: E8d44m46s = Udaná souřadnice zeměpisná délka CREDIT: 30 = Počet zbývajících kreditů 13

14 - PŘÍKLADY PŘÍCHOZÍCH SMS ZPRÁV - POPLACH CHYBA S.O.S. INFO (*) (*) Když odešlete povel INFO, systém zašle v odpovědi aktuální stav systému a aktivovaných funkcí. Příklad: Jestliže není motocykl nastartován (spínací skříňka je vypnutá) nebude tato skutečnost ve zprávě zapsána. Vysvětlení zprávy: System OFF = Systém je deaktivován Ignition key ON = Spínací skříňka vozidla je zapnutá BL MOT ON = Funkce proti-únos je zadaná. Jakmile bude spínací skříňka vypnutá aktivuje se imobilizér motoru. UPOZORNĚNÍ: v případě, že obdržená zpráva obsahuje 160 písmen nebude do zprávy zahrnut údaj o zeměpisné šířce a délce. - PŘÍKLAD DOBITÍ KREDITU - ODESLANÁ SMS: OBDRŽENÁ SMS GT1 MOTO1 MR1234 RECHARGE ( je číslo, které naleznete po setření příslušného pole na dobíjecím kupónu Ricarica Servizi Telematici GT Autoalarm Card ). VYSVĚTLENÍ OBDRŽENÉ ZPRÁVY (ODPOVĚDI): MOTO1 = Váš ALIAS RECHARGE! = Zaslaný povel Executed = Potvrzení dobití 04/07/2006 9:01:54 = Datum a čas zaslání odpovědi CREDIT: 33 = Aktuální počet kreditů Poznámká: Dobití kreditu musí být uskutečněno pouze z telefoního čísla, které je zapsáno v aktivačním formuláři. 14

15 - ZPRÁVY ZASLANÉ GT OPERÁTOREM UŽIVATELI Systém zasílá uživateli některé zprávy, za které není odečten žádný KREDIT. Tyto zprávy jsou zasílány v různých fázích používání systému s informacemi pro uživatele. 13 OVLÁDÁNÍ SYSTÉMU NA WEBU Se systémem můžete také komunikovat prostřednictvím WEBových stránek. Ovládání je stejné jako zasíláním SMS zpráv. Pro ovládání použijte přístupu v sekci TELEMATIC SERVICES na stránkách těchto stránkách. Postupujte dle intrukcí na Pro přístup do sekce TELEMATIC SERVIS je nutné vložení uživatelského jména UserID a hesla Pasword, které jste obdrželi v uvítací SMS zprávě. Příklad: UserID: mario.rossi Password: MR1234 Systém je možné vybavit a rozšířit tímto způsobem: 14 ROZŠÍŘENÍ SYSTÉMU 1 nahrát až 8 dálkových ovladačů GT889 (3 tlačítkový dálkový ovladač) GT884 (Dálkový ovladač pro automatické ovládání funkce LINK) 2 nahrát až 12 rádihových senzorů z řady GT GT852 (Pohybový senzor) GT853 (Rozpínací smyčka) GT854 (Magnetické kontakt) GT2360C (Infračervený senzor) 15 PRAKTICKÉ DOPORUČENÍ - GPS SIGNÁL Pro komunikaci mezi vozidlem a třemi satelity umožňujícími GPS lokalizaci musí být dodržena dobrá viditelnost vozidla z oblohy. Proto např. je-li vozidlo v garáži nebude možné jej lokalizovat. - MYTÍ VOZIDLA Komponenty systému musíte vždy chránit před přímým stříkáním vody. Proto během mytí vozidla přikryjte tyto komponenty např. igelitovým sáčkem. 15

16 - ZKOUŽKA FUNKČNOSTI - Aby jste měli jistotu, že Váš systém pracuje správně, pravidelně zkontrolujte jeho funkci. - DÁLKOVÉ OVLADAČE GT - Nevystavujte dálkové ovladače nadměrným teplotám, vodě a nárazům. Pro výměnu baterií dodržte níže uvedený postup s obrázky. - DRŽENÍ DÁLKOVÉHO OVLADAČE GT884 (volitelné) - Dálkový ovladač GT884 vysílá rádiové vlny. Neumísťujte jej do míst, které by mohly ovlivnit jeho správnou funkci (např. boční kapsy, tašky atd.) Nepřipevňujte dálkový ovladač se zapnutým automatickým režimem ke svazku klíčů. - VÝMĚNA BATERIÍ V DÁLKOVÝCH OVLADAČÍCH - 16 SLEEP MODE Pro redukci odběru elektrické energie z baterie motocyklu disponuje systém úsporným režimem SLEEP MODE (spací mód). Při odstavení motocyklu se systém chová následovně: 1 Prvních 30 minut po aktivaci/deaktivaci nebo vypnutí spínací skříňky motocyklu jsou všechny prvky ochrany aktivní a spotřeba je okolo 45mA. 2 Za 30 minut je GPS přijímač deaktivován na následujících 24 hodin, zatímco rádio přijímač, GSM přijímač a všechny prvky zabezpečení jsou aktivní. Spotřeba se tak zredukuje na 15mA. 3 Za 24 hodin systém deaktivuje rádio přijímač a GSM přijímač pracuje v pulsním módu pro následujících 5 dní. V tomto režimu spotřeba klesne na 5mA. 4 Na konci 5-ti hodinového intervalu je také deaktivován GSM přijímač a spotřeba systému se tak pohybuje okolo 1,2mA. 16

17 UPOZORNĚNÍ: Jestliže je systém aktivován a nachází se ve SLEEP MÓDU, zabezpečovací prvky (spínač pod sedlem, náklonový senzor, spínací skříňksa atd.) jsou aktivní a v případě narušení je vyvolán standardní poplachový cyklus (předcházený signalizací vypnutí SLEEP MÓDU viz. odstavec Vypnutí SLEEP MÓDU) a systém zašle oznámení o poplachu SMS zprávou. Vypnutí SLEEP MÓDU provedete, když zapnete spínací skříňku motocyklu nebo pohnete s motocyklem. - Jestliže je systém deaktivován není vypnutí SLEEP MÓDU signalizováno. - Jestliže je systém aktivován, bude vypnutí SLEEP MÓDU potv rzeno rychlým pípáním sirény po dobu 8 sekud (během této doby není ještě přijímač v alarmu aktivní, proto není možné systém deaktivovat), potom bude následovat 20-ti sekundový před-poplachový signál, během kterého je možné systém deaktivovat. Poznámka: V případě dlohodobého odstavení motocyklu v garáži (např. v zimě) je vhodné odpojit jeho baterii nebo instalovat speciální spínací skříńku pro napájení motoalarm a ten tak vypnout. 17 PROHLÁŠENÍ O SHODĚ Výrobce, Getronic S.r.l., Via Calcinate 12, Gavirate, Itálie tímto prohlašuje, že systém GT byl schváleny podle následujících evropských norem, vydaných Evropským společenstvím: R&TTE 1999/5/CE (včetně norem 95/54CE) a dálkové ovladače GT 889, 883 a 884 byly schváleny podle následujících evropských norem: EMCC DR. RASEC "sborník 0678" R&TTE 1999/5/CE (včetně norem: EN EN 60950). Výrobce je držitelem homologačních certifikátů a dokumentů požadovaných pro porovnání shody. Předseda společnosti Danilo Restelli Varese, 12. října TECHNICKÁ DATA ŘÍDÍCÍ JEDNOTKA GT 997: Napájení: 9-15 VDC Pracovní teplota: -40 o C / +85 o C Napájecí proud aktivním GPS i GSM přijímačem: <45mA Napájecí proud neaktivním GPS a aktivním GSM přijímačem: <15mA Napájecí proud neaktivním GPS a GSM přijímačem aktivním v pulsním režimu: <5mA Napájecí proud neaktivním GPS i GSM přijímačem: <1,2mA Maximální zatížení relé imobilizéru: Maximální zatížení pozitivního výstupu při aktivovaném alarmu: <25mA Aktivační zpoždění: 60sekud pro všechny senzory Poplachový cyklus: 28s Prodleva mezi poplachovými cykly: 5s Rozměry: 75x95x30mm Váha: 150g Vysílací frekvence: 868 MHz TELEFON: E-GSM: 900/1800 MHz GPRS: Class 10 GPS přijímač: 16 kanálů Antény: 2 s RF konektorem pro GSM/GPRS a GPS Certifikáty: celosvětový v souladu R&TTE (Radio a Telecomunication Terminal Equipement), GCF (Global Certifivation Forum) a Automotive Environmental (teplota, vlhkost, vibrace atd.) 19 - ZÁRUČNÍ LIST A ZÁRUČNÍ PODMÍNKY Tento záruční list uschovejte na bezpečném místě, abyste jej měli k dispozici, budete-li potřebovat technickou pomoc. Při nepředložení záručního listu můžete přijít o svá záruční práva. Záruka platí 24 měsíců od data zakoupení. V případě poruchy během záruční doby, vezměte tento záruční list a přistavte svůj motocykl do nejbližšího servisního centra GT Moto Alarm ke kontrole. Budou-li nalezeny ve Vašem systému vadné součásti, za předpokladu, že všechny komponenty systému jsou originální, budou opraveny nebo vyměněny bezplatně. Záruka se nevztahuje na: 1) poškození způsobené při přepravě; 2) poškození způsobené neodbornou instalací, závadným elektrickým systémem Vašeho motocyklu nebo vnějšími podmínkami, ve kterých systém pracuje (voda, teplota atd.); 3) poškození způsobené nedbalostí, špatným zacházením, neodborným zásahem nebo neodborným upravováním systému. POZOR: Nikdy neotvírejte obal alarmu! Výrobek je označen ochrannou známkou s jeho identifikačním číslem, v případě jejího poškození můžete rovněž přijít o svá záruční práva. Jednotky vráceny naši firmě během záruční doby budou opraveny nebo vyměněny v nejkratším možném čase. Záruční doba se automaticky prodlužuje o dobu trvání opravy. Nikdo není oprávněn provádět jakékoliv změny v těchto záručních podmínkách. Výrobce, firma Getronic S.r.l., si vyhrazuje práva na změny specifikací. Naše firma nepřejímá odpovědnost za žádné poškození či ztráty osob nebo věcí, jakožto výsledek koupě systému GT Moto Alarm. Korespondence za účelem vedení jakéhokoliv sporu bude přijata v sídle naši firmy v Hukvaldech. 17

18 DOKLAD O INSTALACI ZNAČKA A MODEL VOZIDLA Instalující potvrzuje, že alarm systém byl instalován dle instrukcí uvedených v návodu k instalaci, a že byla respektována technická data výrobku. MODEL ALARMU DATUM PRODEJE DATUM INSTALACE PŘÍSLUŠENSTVÍ RAZÍTKO A PODPIS PRODEJCE RAZÍTKO A PODPIS INSTALUJÍCÍ FIRMY ČÍSLO VÝROBKU 20 IDENTIFIKACE SYSTÉMU Zde nalepte samolepku obsaženou v dodávce, která identifikuje váš systém: Výhradní dovozce do ČR a SR: GT ALARM CZ Hukvaldy Frýdek-Místek tel , fax Technická pomoc na tel.:
