Úvod do únavového poškozování
|
|
- Leoš Horák
- před 5 lety
- Počet zobrazení:
Transkript
1 4.

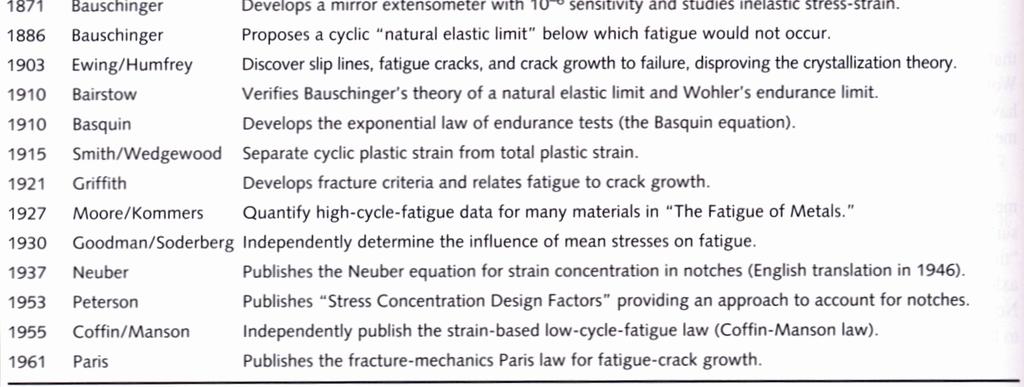

2 Historie 1923 Palmgren Kumulativní poškození 1949 Irwin 1957 Irwin K-koncepce
3 Historie r Rankine hovoří o krystalizaci materiálu během opakovaného zatěžování, díky níž se materiál stává křehkým.
4 Historie r F. Braithwaite pojem únava kovů
5 Historie po r Wöhler Ocel se poruší při zatížení nižším než je její elastický limit (mez kluzu) při dostatečném množství zatěžovacích cyklů. Rozkmit napětí, více než maximální zatížení, určuje počet cyklů do lomu. Existuje mezní hodnota rozkmitu napětí pod jejíž úrovní součást vydrží neomezený počet zátěžných cyklů (mez únavové pevnosti). Se zvyšujícím se maximálním zatížením tato mezní hodnota klesá.
6 Historie S n křivka (Wöhler) Mez únavy
7 r Ewing a Humphray Historie Popis podstaty únavového porušování (vyvrácení předchozích mylných představ Rankina). The Fracture of Metals under Repeated Alterations of Stress The course of breakdown was as follows:... slip lines on some of the crystals... they changed into comparatively wide bands... broadening continued, and some parts of the surface became almost covered with dark markings... it was found that some of the crystals had cracked... they were first seen on a single crystal (grain), but soon they joined up from crystal to crystal, until finally a long continuous crack was developed across the surface of the specimen. Lom kovů při opakované změně zatížení Proces porušení byl následovný:... skluzovéčáry v některých krystalech... se přeměnily v poměrně široké pásy... postupně se dále rozšiřovaly a části povrchu se pokryly tmavými čarami... to byly znaky, že došlo k porušení (lomu) některých krystalů... nejdříve se jednalo pouze o jednotlivé osamocené krystaly (zrna), ale později takových zrn přibývalo, až nakonec na povrchu zkušebního tělesa vznikla dlouhá trhlina.
8 Proces únavového porušení
9 Proces únavového porušení Zatížení Odlehčení
10 Proces únavového porušení
11 Proces únavového porušení

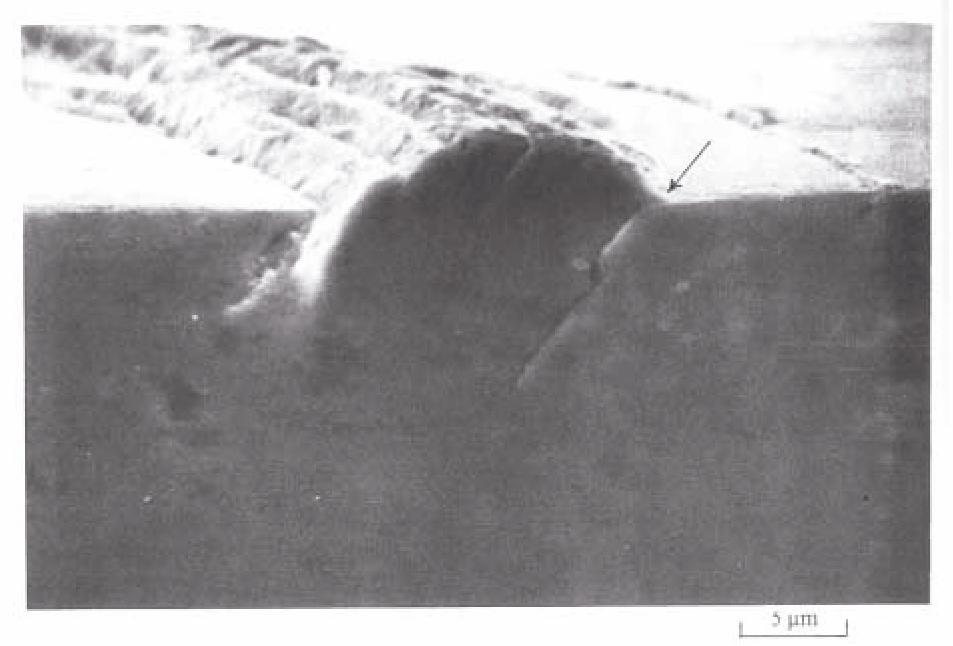

12 Proces únavového porušení
13 Proces únavového porušení

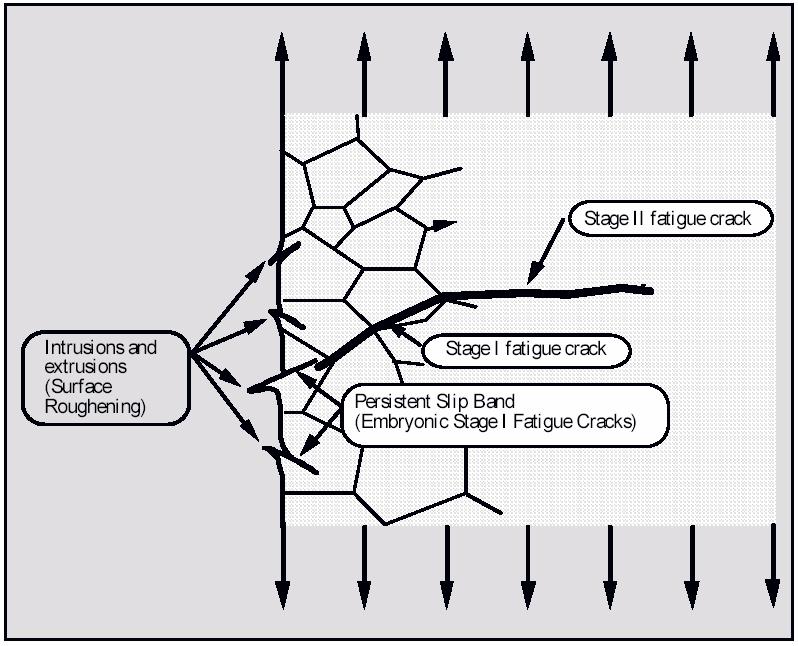

14 Proces únavového porušení 1. Fáze : iniciace únavové trhliny 2. Fáze : šíření (stabilní) únavové trhliny 3. Fáze : nestabilní šíření trhliny lom tělesa striace a skluz. pásma vytváření mikrotrhlinek vznik makrotrhlin růst makrotrhlin 1 A 10 2 A 1 µ 10 2 µ 1 mm 10 2 mm vzdálenost atomů velikost zrna austenitu
15 Proces únavového porušení

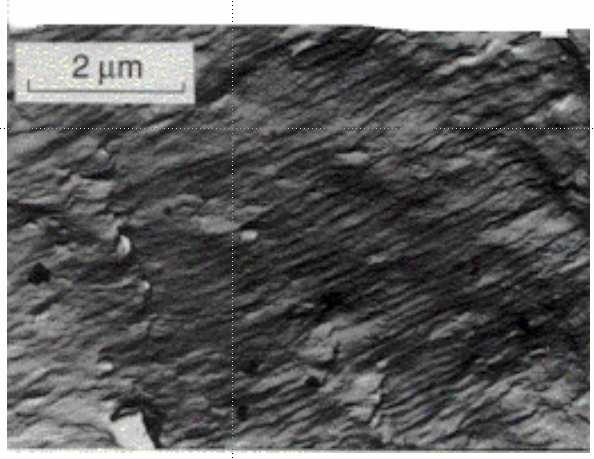

16 Proces únavového porušení

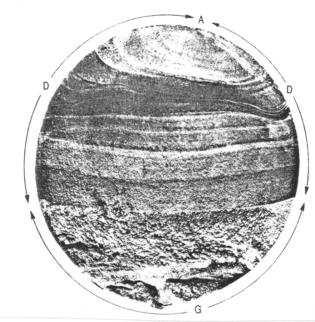

17 Kvazikřeký dolom Únavový lom Proces únavového porušení Převzato z prezentace prof. M. Růžičky
18 Proces únavového porušení Únava materiálu: pojednává o vzniku trhlin a jejich šíření díky cyklickému zatěžování. Únavová životnost = Počet zatěžovacích cyklů do iniciace trhliny + Počet zatěžovacích cyklů do lomu tělesa
19 Únavové porušení - příklad Letadlo Comet I
20 Únavové porušení - příklad

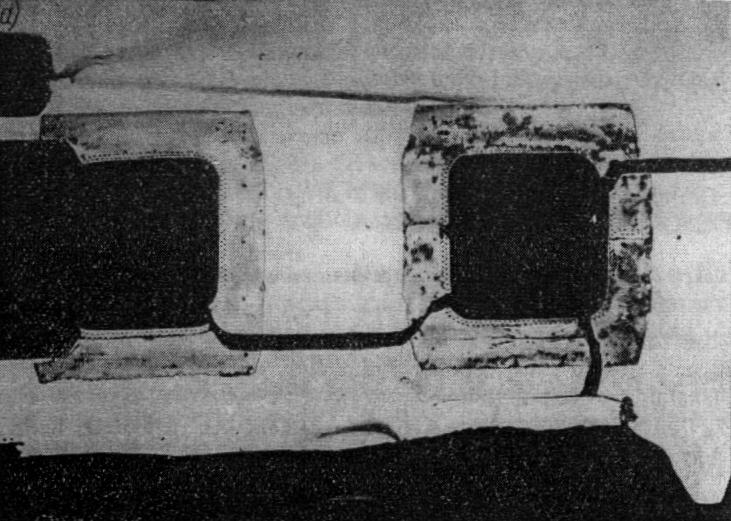

21 Únavové porušení - příklad
22 Únavové porušení - příklad
23 Únavové porušení - příklad
24 Únavové porušení - příklad Let 243 Aloha Airlines, Boeing ,
25 Únavové porušení - příklad
26 Únavové porušení - příklad
27 Přepočet mezi SI a anglosaskými jednotkami
28 Metody predikce životnosti 1. Stress-life (S-n) přístup 2. Strain-life (ε-n) přístup 3. Lineární elastická lomová mechanika (LELM)
29 S N koncepce
30 S N koncepce 386 MPa 593 MPa 793 MPa 965 MPa 1310 MPa
31 S N koncepce
32 Parametry popisující zatěžující cyklus σ = σ σ max min rozkmit napětí (stress range) σ a σ = max σ 2 min amplituda napětí (stress amplitude) σ m σ = max + σ 2 min střední napětí (mean stress) Souměrně střídavý cyklus: R = -1 A = min R = σ σ max A σ a = σ m parametr asymetrie cyklu (stress ratio) amplitudový poměr (amplitude ratio) Míjivý cyklus: R = 0 A = 1
33 Haighův diagram
34 Haighův diagram
35 Haighův diagram
36 Porovnání koncepcí Soderberg (USA, 1930) σ a S e σ m + = 1 S y Goodman (Anglie, 1899) σ a S e σ m + = 1 S u Gerber (Německo, 1874) σ a S e 2 σ m + = 1 Su Morrow (USA, 1960) σ σ m + = 1 σ a S e f S y mez kluzu (yield strenght) S e mez únavy (endurance limit) S u mez pevnosti (ultimate strenght) σ f skutečné lomové napětí (true fracture stress)
37 Porovnání koncepcí 1. Soderbergova přímka velmi konzervativní (zřídka používaný přístup). 2. Experimentální data nejčastěji padnou mezi Goodmanovu a Gerberovu křivku. 3. Pro tvrdé (křehké) oceli Goodmanova a Morrowova přímka takřka splynou (σ f = S u ). 4. Ve většině praktických situací není velký rozdíl mezi použitými teoriemi. 5. Větší rozdíly nastávají pro R 1. V tomto případě je možno konzervativně zvolit mez kluzu S y jako mezní hodnotu.
38 Porovnání koncepcí Vliv středního napětí Haighův diagram σ a R e σ a,ekv -σ m +σ m R 0 e R e R m
39 Goodmanův diagram převzato z:
40 Porovnání koncepcí implementace v Ansysu Workbench
41 Faktory ovlivňující mez únavy Faktory ovlivňující hodnotu meze únavy 1. Velikost 2. Typ zatížení 3. Kvalita povrchu 4. Zpracování povrchu součásti 5. Teplota 6. Prostředí S = S C C C C C C e e velikost zatížení kval. pov. zprac. pov. teplota prostředí
42 Faktory ovlivňující mez únavy 1. Vliv velikosti C velikost = 1.0 pro d 8 mm d pro mm d mm kde d je průměr součásti
43 Faktory ovlivňující mez únavy e (.) 0.7 ( ) S osové zať S ohyb τ e 2. Vliv zatížení ( krut ) 0.577S ( ohyb) e e
44 Faktory ovlivňující mez únavy 3. Vliv kvality povrchu
45 Faktory ovlivňující mez únavy 3. Vliv kvality povrchu
46 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu a) Reziduální napětí
47 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu b) Pokovení povrchu bez pokovení pokoveno Cr Ni pokovená ocel Při pokovení Cr nebo Ni může dojít ke snížení meze únavy až o 60%, díky značným reziduálním tahovým napětím na povrchu součásti. Tomu je možno předejít: 1. Nitridováním povrchu před pokovením 2. Mechanickým zpracováním po pokovení (např. kuličkování, válečkování) 3. Vyžíháním po pokovení
48 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu c) Nitridování
49 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu d) Oduhličení povrchu (oduhličeno)
50 Faktory ovlivňující mez únavy e) Zpracování kováním 4. Vliv zpracování povrchu
51 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu f) Broušení (grinding)
52 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu g) Válcování Vliv válcování za studena
53 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu g) Mechanické zpracování (kuličkování, válečkování)
54 Faktory ovlivňující mez únavy 4. Vliv zpracování povrchu g) Mechanické zpracování (kuličkování, válečkování)
55 Faktory ovlivňující mez únavy 5. Vliv teploty Oceli mají obecně při nižších teplotách vyšší mez únavy. Při nižších teplotách ovšem také klesá lomová houževnatost. Při vyšších teplotách ztrácí pojem mez únavy význam díky aktivizaci dislokací. Při teplotách vyšších než cca ½ teploty tavení oceli se dominantním mechanismem poškození stává creep (stresslife přístup nelze použít). Při vyšších teplotách může také dojít k vyžíhání součásti při němž může dojít ke ztrátě pozitivních tlakových reziduálních napětí na povrchu součásti.
56 Faktory ovlivňující mez únavy 6. Vliv prostředí
57 Faktory ovlivňující mez únavy
58 Použitá literatura - Bannantine, J.A., Comer, J.J., Handrock, J.L., Fundamentals of metal fatigue analysis, Prentice Hall, New Jersey, Dowling, E. N., Mechanical behavior of materials, Simon & Schuster Comp., New Jersey, Norton, R. L., Machine design An integrated approach, Pearson, New Jersey, Marquis, G.B., Fatigue Design - lecture notes. Lappeenranta University of Technology, Finland. ( - Růžička, M., Mezní stavy konstrukcí, PowerPointová prezentace, Ústav mechaniky FS ČVUT v Praze. ( - Kunz, J., Základy lomové mechaniky, skripta ČVUT, Vlk, M., Mezní stavy a spolehlivost, skripta VUT, Ondráček, E., Vrbka, J., Janíček, P., Mechanika těles pružnost a pevnost II, skripta VUT, Janíček, P., Ondráček, E., Vrbka, J., Mechanika těles pružnost a pevnost I, skripta VUT, 1992
59 Příklad 1
60 Příklad 1
61 Příklad 2
12. Únavové šíření trhliny. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Proces únavového porušení Iniciace únavové trhliny v krystalu Cu (60 000 cyklů při 20 C) (převzato z [Suresh 2006]) Proces únavového porušení Jednotlivé stádia únavového poškození:
Více5. Únava materiálu S-n přístup (Stress-life) Pavel Hutař, Luboš Náhlík
Příklad Zadání: Vytvořte přibližný S-n diagram pro ocelovou tyč a vyjádřete její rovnici. Jakou životnost můžeme očekávat při zatížení souměrně střídavým cyklem o amplitudě 100 MPa? Je dáno: Mez pevnosti
Více3. Mezní stav křehké pevnosti. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Mezní stav křehké pevnosti Při monotónním zatěžování tělesa může dojít k nepředvídanému porušení křehkým lomem. Poškození houževnaté oceli při různých způsobech namáhání Poškození
Více8. Základy lomové mechaniky. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Koncentrace napětí nesingulární koncentrátor napětí singulární koncentrátor napětí 1 σ = σ + a r 2 σ max = σ 1 + 2( / ) r 0 ; σ max Nekonečný pás s eliptickým otvorem [Pook 2000]
Více10. Elasto-plastická lomová mechanika
(J-integrál) Únava a lomová mechanika J-integrál je zobecněním hnací síly trhliny a umožňuje použití i v případech plastické deformace většího rozsahu: d J = A U da ( ) A práce vnějších sil působících
VíceÚnava materiálu. únavového zatěžování. 1) Úvod. 2) Základní charakteristiky. 3) Křivka únavového života. 4) Etapy únavového života
Únava materiálu 1) Úvod 2) Základní charakteristiky únavového zatěžování 3) Křivka únavového života 4) Etapy únavového života 5) Klíčové vlivy na únavový život 1 Degradace vlastností materiálu za provozu
VíceFakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 2
Fakulta strojního inženýrství VUT v Brně Ústav konstruování KONSTRUOVÁNÍ STROJŮ strojní součásti Přednáška 2 Porušování při cyklickém zatěžování All machine and structural designs are problems in fatigue
VícePevnost a životnost Jur III
1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová
VíceTest A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná.
Test A 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. 2. Co je to µ? - Poissonův poměr µ poměr poměrného příčného zkrácení k poměrnému podélnému prodloužení v oblasti pružných
VíceČeské vysoké učení technické v Praze, Fakulta strojní. Pevnost a životnost Jur II. Pevnost a životnost. Jur II
České vysoké učení technické v Praze, Fakulta strojní 1/13 Pevnost a životnost Jur II Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím
Více5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu.
5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu. K poškození únavou dochází při zatížení výrazně proměnném s časem. spolehlivost
VíceÚnava (Fatigue) Úvod
Únava (Fatigue) Úvod Únavové křivky napětí - historie 9. století rozvoj technického poznání rozšíření možnosti využití oceli a kovových materiálů v běžné praxi. Rozvoj železniční dopravy parní lokomotiva
VíceNAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I
NAUKA O MATERIÁLU I Přednáška č. 04: Zkoušení materiálových vlastností I Zkoušky mechanické Autor přednášky: Ing. Daniela ODEHNALOVÁ Pracoviště: TUL FS, Katedra materiálu ZKOUŠENÍ mechanických vlastností
VíceHouževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická
VíceČásti a mechanismy strojů 1 KKS/CMS1
Katedra konstruování strojů Fakulta strojní Části a mechanismy strojů 1 KKS/CMS1 Podklady k přednáškám část A4 Prof. Ing. Stanislav Hosnedl, CSc. a kol. Tato prezentace je spolufinancována Evropským sociálním
VíceVlastnosti a zkoušení materiálů. Přednáška č.9 Plasticita a creep
Vlastnosti a zkoušení materiálů Přednáška č.9 Plasticita a creep Vliv teploty na chování materiálu 1. Teplotní roztažnost L = L α T ( x) dl 2. Závislost modulu pružnosti na teplotě: Modul pružnosti při
VíceHru I. Milan RůžR. zbynek.hruby.
- Hru I 1/75 Dynamická pevnost a životnost Hru I Milan RůžR ůžička, Josef Jurenka,, Zbyněk k Hrubý zbynek.hruby hruby@fs.cvut.cz - Hru I /75 Literatura Růžička, M., Fidranský,, J. Pevnost a životnost letadel.
VícePevnost a životnost Jur III
1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová
VíceJméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec,
BUM - 7 Únava materiálu Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec, Úkoly k řešení 1. Vysvětlete stručně co je únava materiálu.
VíceÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ. Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně
ÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně 1 Motivace: trhliny v betonu mikrostruktura Vyhojování trhlin konstrukce Pražec po
VíceFakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 3
Fakulta strojního inženýrství VUT v Brně Ústav konstruování KONSTUOVÁNÍ STOJŮ strojní součásti Přednáška 3 Poškozování při cyklickém zatěžování http://technology.open.ac.uk/ iniciace trhliny Engineers
VíceIOK L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3. Materiál. Institut ocelových konstrukcí, s.r.o
IOK ÚNAVOVÉ ZKOUŠKY PATINUJÍCÍ OCELI L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3 1 Institut ocelových konstrukcí, s.r.o 2 VUT Brno, Fakulta strojního inženýrství 3 Ústav fyziky materiálů AVČR Seminář
Víceb) Křehká pevnost 2. Podmínka max τ v Heigově diagramu a) Křehké pevnosti
1. Podmínka max τ a MOS v Mohrově rovině a) Plasticity ϭ K = ϭ 1 + ϭ 3 b) Křehké pevnosti (ϭ 1 κ R * ϭ 3 ) = ϭ Rt Ϭ red = max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) MOS : max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) = ϭ Rt a) Plasticita
VíceHouževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii.
Henry Kaiser, Hoover Dam 1 Henry Kaiser, 2 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti
VíceDynamická únosnost a životnost Přednášky
Dynamická únosnost a životnost Přednášky Milan Růžička, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz 1 Přednášky část 1 Základy únavové pevnosti Milan Růžička mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz
VíceČeské vysoké učení technické v Praze, Fakulta strojní. Dynamická pevnost a životnost - Jur V. Dynamická pevnost a životnost. Jur V
1/46 Dynamická pevnost a životnost Jur V Milan Růžička, Josef Jurenka, Martin Nesládek Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná
Více2. Mezní stavy. MS porušení
p02 1 2. Mezní stavy V kapitole 6. Zatížení tělesa jsou mezi různými zatěžovacími stavy zavedeny stavy přechodové a mezní jako stavy, v nichž je částečně nebo úplně a dočasně nebo trvale znemožněna funkce
VíceDalibor Vojtěch, Pavel Novák ml., Ústav kovových materiálů a korozního inženýrství
1.5 Fyzikální degradace materiálů Dalibor Vojtěch, Pavel Novák ml., Ústav kovových materiálů a korozního inženýrství 1.5.1. Plastická deformace Při zatěžování materiálu mechanickou silou dojde k jeho deformaci,
VíceDynamická pevnost a životnost Přednášky
DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz martin.nesladek@fs.cvut.cz DPŽ 2 Přednášky část 3 Koncentrace napětí a její
VíceZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické
ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti
VíceWöhlerova křivka (uhlíkové oceli výrazná mez únavy)
Únava 1. Úvod Mezním stavem únava je definován stav, kdy v důsledku působení časově proměnných zatížení dojde k poruše funkční způsobilosti konstrukce či jejího elementu. Charakteristické pro tento proces
VíceDynamická pevnost a životnost Přednášky
DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz DPŽ 2 Přednášky část 1 Základy únavové pevnosti Milan
VíceFakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 11
Fakulta strojního inženýrství VUT v Brně Ústav konstruování KONSTRUOVÁNÍ STROJŮ strojní součásti Přednáška 11 Mechanické pružiny http://www.victorpest.com/ I am never content until I have constructed a
VíceDynamická pevnost a životnost Přednášky
DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz DPŽ 2 Přednášky část 1 Základy únavové pevnosti Milan
VíceMechanické vlastnosti technických materiálů a jejich měření. Metody charakterizace nanomateriálů 1
Mechanické vlastnosti technických materiálů a jejich měření Metody charakterizace nanomateriálů 1 Základní rozdělení vlastností ZMV Přednáška č. 1 Nejobvyklejší dělení vlastností materiálů v technické
VíceDynamická pevnost a životnost Přednášky
DPŽ 1 Dynamická pevnost a životnost Přednášky Milan Růžička, Josef Jurenka, Martin Nesládek, Jan Papuga mechanika.fs.cvut.cz martin.nesladek@fs.cvut.cz DPŽ 2 Přednášky část 3 Koncentrace napětí a její
VíceHouževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická
VíceNelineární problémy a MKP
Nelineární problémy a MKP Základní druhy nelinearit v mechanice tuhých těles: 1. materiálová (plasticita, viskoelasticita, viskoplasticita,...) 2. geometrická (velké posuvy a natočení, stabilita konstrukcí)
VíceÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE.
ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE. Martin Juliš a Karel Obrtlík b Tomáš Podrábský a Martin
VíceÚNAVOVÁ ŽIVOTNOST A ÚNAVOVÝ LOM LITÉ NIKLOVÉ SUPERSLITINY INCONEL 792-5A PŘI POKOJOVÉ TEPLOTĚ A PŘI ZVÝŠENÝCH TEPLOTÁCH
ÚNAVOVÁ ŽIVOTNOST A ÚNAVOVÝ LOM LITÉ NIKLOVÉ SUPERSLITINY INCONEL 792-5A PŘI POKOJOVÉ TEPLOTĚ A PŘI ZVÝŠENÝCH TEPLOTÁCH FATIGUE LIFE AND FATIGUE FRACTURE OF NICKEL-BASED SUPERALLOY INCONEL 792-5A AT ROOM
VíceNauka o materiálu. Přednáška č.5 Základy lomové mechaniky
Nauka o materiálu Přednáška č.5 Základy lomové mechaniky Způsoby stanovení napjatosti a deformace Využívají se tři přístupy: 1. Analytický - jen jednoduché geometrie těles - vždy za jistých zjednodušujících
VícePOROVNÁNÍ RŮZNÝCH PŘÍSTUPŮ K ODHADU MEZE ÚNAVY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF SOLID MECHANICS,
VíceOTÁZKY VSTUPNÍHO TESTU PP I LS 2010/2011
OTÁZKY VSTUPNÍHO TESTU PP I LS 010/011 Pomocí Thumovy definice, s využitím vrubové citlivosti q je definován vztah mezi součiniteli vrubu a tvaru jako: Součinitel tvaru α je podle obrázku definován jako:
VícePojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
Více18MTY 1. Ing. Jaroslav Valach, Ph.D.
18MTY 1. Ing. Jaroslav Valach, Ph.D. valach@fd.cvut.cz Informace o předmětu http://mech.fd.cvut.cz/education/bachelor/18mty Popis předmětu Témata přednášek Pokyny k provádění cvičení Informace ke zkoušce
VíceKřehké materiály. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008
Křehké materiály Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008 Základní charakteristiky Křehký lom bez znatelné trvalé deformace Mez pevnosti má velký rozptyl
VíceINFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS. Ivo Černý Dagmar Mikulová
VLIV TEPELNÉHO PŘEPRACOVÁNÍ NA MECHANICKÉ A ÚNAVOVÉ VLASTNOSTI TENKÝCH PLECHŮ Z AL-SLITIN INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS Ivo Černý Dagmar
VíceHAIGHŮV DIAGRAM VYBRANÉ PRUŽINOVÉ OCELI HAIGH DIAGRAM OF SELECTED SPRING STEEL
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceHistorie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů
Historie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů Motto: No man is civilised or mentally adult until he realises that the past, the present, and the future are indivisible.
VíceFRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING
FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING Doc.Dr.Ing. Antonín KŘÍŽ Sborník str. 183-192 Požadavky kladené dnešními výrobci, zejména v průmyslu dopravních
VíceDoc. Ing. Jiří Kunz, CSc., Prof. Ing. Ivan Nedbal, CSc., Ing. Jan Siegl, CSc. Katedra materiálů FJFI ČVUT v Praze, Trojanova 13, Praha 2
KUNZ, J. - NEDBAL, I. - SIEGL, J.: Vliv vodního prostředí a zvýšené teploty na únavové porušování austenitické oceli. In: Degradácia vlastností konštrukčných materiálov (VIII. celoštátna konferencia so
VíceZkoušky vlastností technických materiálů
Zkoušky vlastností technických materiálů Stálé zvyšování výkonu strojů a snižování jejich hmotnosti klade vysoké požadavky na jakost hutního materiálu. Se zvyšováním nároků na materiál je nerozlučně spjato
VícePoruchy krystalové struktury
Tomáš Doktor K618 - Materiály 1 15. října 2013 Tomáš Doktor (18MRI1) Poruchy krystalové struktury 15. října 2013 1 / 30 Poruchy krystalové struktury nelze vytvořit ideální strukturu krystalu bez poruch
VíceKapitola vstupních parametrů
Předepjatý šroubový spoj i ii? 1.0 1.1 1.2 1.3 1.4 1.5 Výpočet bez chyb. Informace o projektu Zatížení spoje, základní parametry výpočtu. Jednotky výpočtu Režim zatížení, typ spoje Provedení šroubového
VícePorušení hornin. J. Pruška MH 7. přednáška 1
Porušení hornin Předpoklady pro popis mechanických vlastností hornin napjatost masivu je včase a prostoru proměnná nespojitosti jsou určeny pevnostními charakteristikami prostředí horniny ovlivňuje rychlost
VíceStřední průmyslová škola strojírenská a Jazyková škola s právem státní jazykové zkoušky, Kolín IV, Heverova 191
Název školy Název projektu Registrační číslo projektu Autor Název šablony Střední průmyslová škola strojírenská a Jazyková škola s právem státní jazykové zkoušky, Kolín IV, Heverova 191 Modernizace výuky
VícePřednášky část 2 Únavové křivky a faktory, které je ovlivňují
Přednášky část 2 Únavové křivky a faktory, které je ovlivňují Milan Růžička mechanika.fs.cvut.cz milan.ruzicka@fs.cvut.cz 1 Únavové křivky napětí (stress-life curves S-N curves) 2 Historie únavy materiálu
VíceNEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava
VícePojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
VícePřednášky část 4 Analýza provozních zatížení a hypotézy kumulace poškození, příklady. Milan Růžička
Přednášky část 4 Analýza provozních zatížení a hypotézy kumulace poškození, příklady Mlan Růžčka mechanka.fs.cvut.cz mlan.ruzcka@fs.cvut.cz Analýza dynamckých zatížení Harmoncké zatížení x(t) přes soubor
Více9. Lineárně elastická lomová mechanika K-koncepce. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
9. Lineárně elastická lomová mechanika K-koncepce Únava a lomová mechanika Faktor intenzity napětí Předpokládáme ostrou trhlinu namáhanou třemi základními módy zatížení Zredukujeme-li obecnou trojrozměrnou
VíceNavrhování konstrukcí z korozivzdorných ocelí
Navrhování konstrukcí z korozivzdorných ocelí Marek Šorf Seminář Navrhování konstrukcí z korozivzdorných ocelí 27. září 2017 ČVUT Praha 1 Obsah 1. část Ing. Marek Šorf Rozdíl oproti navrhování konstrukcí
VíceIng. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.
Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.0029 Statické zkoušky (pevnost, tvrdost) Dynamické zkoušky (cyklické,
VíceČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE VLIV STŘEDNÍHO NAPĚTÍ NA TRVALOU PEVNOST A ŽIVOTNOST
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STROJNÍ ÚSTAV MECHANIKY, BIOMECHANIKY A MECHATRONIKY VLIV STŘEDNÍHO NAPĚTÍ NA TRVALOU PEVNOST A ŽIVOTNOST BAKALÁŘSKÁ PRÁCE AUTOR PRÁCE VEDOUCÍ PRÁCE IVONA VÍZKOVÁ
VícePlastická deformace a pevnost
Plastická deformace a pevnost Anelasticita vnitřní útlum Tahová zkouška (kovy, plasty, keramiky, kompozity) Fyzikální podstata pevnosti - dislokace (monokrystal polykrystal) - mez kluzu nízkouhlíkových
Více133PSBZ Požární spolehlivost betonových a zděných konstrukcí. Přednáška B3. ČVUT v Praze, Fakulta stavební katedra betonových a zděných konstrukcí
133PSBZ Požární spolehlivost betonových a zděných konstrukcí Přednáška B3 ČVUT v Praze, Fakulta stavební katedra betonových a zděných konstrukcí Předpjatý beton 1. část - úvod Obsah: Podstata předpjatého
VícePrvky betonových konstrukcí BL01 3. přednáška
Prvky betonových konstrukcí BL01 3. přednáška Mezní stavy únosnosti - zásady výpočtu, předpoklady řešení. Navrhování ohýbaných železobetonových prvků - modelování, chování a způsob porušení. Dimenzování
VíceMechanické vlastnosti a charakteristiky materiálů I
Mechanické vlastnosti a charakteristiky materiálů I 1 Materiály jsou charakterizovány svými vlastnostmi. Nejdůležitější mechanické vlastnosti pružnost elasticita tvárnost plasticita pevnost houževnatost
VícePevnost a životnost. Hru I. PEVNOST a ŽIVOTNOST. Milan RůžR. zbynek.hruby.
- Hru I /00 PEVNOST a ŽIVOTNOST Hru I Milan RůžR ůžička, Josef Jurenka,, Zbyněk k Hrubý zbynek.hruby hruby@fs.cvut.cz - Hru I /0 Literatura Růžička, M., Fidranský,, J. Pevnost a životnost letadel. ČVUT,
Více3.2 Mechanické vlastnosti
3.2 Mechanické vlastnosti Mechanickými vlastnostmi je kvantitativně hodnoceno chování materiálu za působení vnějších mechanických sil. Mezi základní mechanické vlastnosti patří pružnost, pevnost, plasticita,
VíceCZ.1.07/1.5.00/
Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/34.0448 CZ.1.07/1.5.00/34.0448 1 Číslo projektu
VíceNové zkoušky potrubních systémů z PE na odolnost pomalému šíření trhliny (SČZL 2017)
Nové zkoušky potrubních systémů z PE na odolnost pomalému šíření trhliny (SČZL 2017) AGENDA materiály PE pro potrubní systémy pomalé šíření trhliny zkoušky podle aktuálních EN a ISO norem PAS 1075 FNCT
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství. Ing. Libor Pantělejev
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství Ing. Libor Pantělejev CYKLICKÁ PLASTICITA ZA VYSOKÝCH STŘEDNÍCH NAPĚTÍ CYCLIC PLASTICITY AT HIGH MEAN STRESSES
VícePrvky betonových konstrukcí BL01 3. přednáška
Prvky betonových konstrukcí BL01 3. přednáška Mezní stavy únosnosti - zásady výpočtu, předpoklady řešení. Navrhování ohýbaných železobetonových prvků - modelování, chování a způsob porušení. Dimenzování
VíceNauka o materiálu. Přednáška č.3 Pevnost krystalických materiálů
Nauka o materiálu Přednáška č.3 Pevnost krystalických materiálů Zpevnění monokrystalu a polykrystalického kovu Monokrystal Atomy jsou pravidelně uspořádány, tvoří trojrozměrné útvary, které lze získat
VíceOVMT Mechanické zkoušky
Mechanické zkoušky Mechanickými zkouškami zjišťujeme chování materiálu za působení vnějších sil, tzn., že zkoumáme jeho mechanické vlastnosti. Některé mechanické vlastnosti materiálu vyjadřují jeho odpor
VíceZde je uveden abecední seznam důležitých pojmů interaktivního učebního textu
index 1 Rejstřík Zde je uveden abecední seznam důležitých pojmů interaktivního učebního textu Pružnost a pevnost. U každého termínu je uvedeno označení kapitoly a čísla obrazovek, na nichž lze pojem nalézt.
VíceStavební hmoty. Přednáška 3
Stavební hmoty Přednáška 3 Mechanické vlastnosti Pevné látky Pevné jsou ty hmoty, které reagují velmi mohutně proti silám působícím změnu objemu i tvaru. Ottova encyklopedie = skupenství, při kterém jsou
VíceKONCEPCE PRAVDĚPODOBNOSTNÍHO VÝPOČTU ŽIVOTNOSTI KOTLOVÝCH TĚLES. Jan Korouš, BiSAFE, s.r.o., Malebná 1049, 149 00 Praha 4, e-mail: korous@bisafe.
KONCEPCE PRAVDĚPODOBNOSTNÍHO VÝPOČTU ŽIVOTNOSTI KOTLOVÝCH TĚLES Jan Korouš, BiSAFE, s.r.o., Malebná 1049, 149 00 Praha 4, e-mail: korous@bisafe.cz Příspěvek obsahuje metodický postup pro pravděpodobnostní
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV KONSTRUOVÁNÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MACHINE AND INDUSTRIAL DESIGN SROVNÁNÍ VYBRANÝCH
VíceProvozní pevnost a životnost dopravní techniky. - úvod do předmětu
Provozní pevnost a životnost dopravní techniky - úvod do předmětu doc. Ing. Miloslav Kepka, CSc. ZČU v Plzni, Fakulta strojní, Katedra konstruování strojů Provozní pevnost a životnost dopravní techniky
VíceSrovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů
Medzinárodná konferencia Defektoskopia 2009 Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů Petr Liškutín Pavel Mazal František Vlašic Obsah úvod charakteristiky Al a Mg
VíceSPECIÁLNÍ ZKUŠEBNÍ METODY učební text
Vysoká škola báňská Technická univerzita Ostrava SPECIÁLNÍ ZKUŠEBNÍ METODY učební text prof. Ing. Karel Matocha, CSc. Ing. Petr Jonšta, Ph.D. Ostrava 2013 Recenze: Ing. Ladislav Kander, Ph.D. Název: Autor:
VíceZkouška rázem v ohybu. Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer. Jméno: St. skupina: Datum cvičení:
BUM - 6 Zkouška rázem v ohybu Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer Jméno: St. skupina: Datum cvičení: Úvodní přednáška: 1) Vysvětlete pojem houževnatost. 2) Popište princip zkoušky
Více3.2 Základy pevnosti materiálu. Ing. Pavel Bělov
3.2 Základy pevnosti materiálu Ing. Pavel Bělov 23.5.2018 Normálové napětí představuje vazbu, která brání částicím tělesa k sobě přiblížit nebo se od sebe oddálit je kolmé na rovinu řezu v případě že je
VíceBIOMECHANIKA BIOMECHANIKA KOSTERNÍHO SUBSYSTÉMU
BIOMECHANIKA BIOMECHANIKA KOSTERNÍHO SUBSYSTÉMU MECHANICKÉ VLASTNOSTI BIOLOGICKÝCH MATERIÁLŮ Viskoelasticita, nehomogenita, anizotropie, adaptabilita Základní parametry: hmotnost + elasticita (akumulace
VícePevnostní vlastnosti
Pevnostní vlastnosti J. Pruška MH 3. přednáška 1 Pevnost v prostém tlaku na opracovaných vzorcích Jedná se o mezní napětí při porušení zkušebního tělesa za jednoosého tlakového namáhání F R = mez d A pevnost
VíceA mez úměrnosti B mez pružnosti C mez kluzu (plasticity) P vznik krčku na zkušebním vzorku, smluvní mez pevnosti σ p D přetržení zkušebního vzorku
1. Úlohy a cíle teorie plasticity chopnost tuhých těles deformovat se působením vnějších sil a po odnětí těchto sil nabývat původního tvaru a rozměrů se nazývá pružnost. 1.1 Plasticita, pracovní diagram
Více4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK.
4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK. Výroba, zvláštnosti návrhu, základní případy namáhání, spoje, navrhování z hlediska MSÚ a MSP. Návrh na únavu: zatížení, Wöhlerův přístup a
VíceSPECIÁLNÍ ZKUŠEBNÍ METODY studijní opora
Vysoká škola báňská Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství SPECIÁLNÍ ZKUŠEBNÍ METODY studijní opora Karel Matocha Petr Jonšta Ostrava 2013 Recenze: Ing. Ladislav Kander,
VíceDVA ZÁKLADNÍ PROBLÉMY PLASTICITY KOVŮ
Úvod PLASTICITA DVA ZÁKLADNÍ PROBLÉMY PLASTICITY KOVŮ I. Návrh konstrukce z "mezního stavu Zahrnuje relativně malá plastická přetvoření často stejného řádu jako jsou souběžná elastická přetvoření. Analýza
VícePevnost v tahu vláknový kompozit. Technická univerzita v Liberci Kompozitní materiály, 5. MI Doc. Ing. Karel Daďourek 2008
Pevnost v tahu vláknový kompozit Technická univerzita v Liberci Kompozitní materiály, 5. MI Doc. Ing. Karel Daďourek 2008 Předpoklady výpočtu Vycházíme z uspořádání Voigtova modelu Všechna vlákna mají
VíceVýpočtová i experimentální analýza vlivu vrubů na omezenou životnost součástí
Výpočtová i experimentální analýza vlivu vrubů na omezenou životnost součástí Martin Laštovka. Úvod Predikce životnosti je otázka, kterou se zabývají inženýři již dlouho dobu. Klasické přístupy jsou zvládnuty,
VíceCREEP INTERMETALICKÉ SLITINY TiAl PRI VELMI MALÝCH RYCHLOSTECH DEFORMACE. CREEP OF INTERMETALLIC ALLOY TiAl AT VERY LOW STRAIN RATES
CREEP INTERMETALICKÉ SLITINY TiAl PRI VELMI MALÝCH RYCHLOSTECH DEFORMACE CREEP OF INTERMETALLIC ALLOY TiAl AT VERY LOW STRAIN RATES Petr Marecek a Luboš Kloc b Jaroslav Fiala a a Faculty of Chemistry,
VíceFilosofie konstruování a dimenzování mechanických částí vozidel z hlediska jejich funkce a provozního zatěžování
Filosofie konstruování a dimenzování mechanických částí vozidel z hlediska jejich funkce a provozního zatěžování doc. Ing. Miloslav Kepka, CSc. ZČU v Plzni, Fakulta strojní, Katedra konstruování strojů
Vícepísemky (3 příklady) Výsledná známka je stanovena zkoušejícím na základě celkového počtu bodů ze semestru, ze vstupního testu a z písemky.
POŽADAVKY KE ZKOUŠCE Z PP I Zkouška úrovně Alfa (pro zájemce o magisterské studium) Zkouška sestává ze vstupního testu (10 otázek, výběr správné odpovědi ze čtyř možností, rozsah dle sloupečku Požadavky)
VíceRadek Knoflíček 45. KLÍČOVÁ SLOVA: Hydraulický lis, hydropneumatický akumulátor, mezní stav konstrukce, porucha stroje.
STANOVENÍ PŘÍČIN ROZTRŽENÍ HYDROPNEUMATICKÉHO AKUMULÁTORU HYDRAULICKÉHO LISU LISOVACÍ LINKY CAUSE EXPLOSION DETERMINATION OF HYDROPNEUMATIC ACCUMULATOR OF COACHWORK PRESS MACHINE OF MOLDING LINE ABSTRAKT:
Více1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
VíceVýzkumné centrum spalovacích motorů a automobilů Josefa Božka - Kolokvium Božek 2010, Praha 7.12.2011 -
53A107 Systematický výzkum vlastností vybraného konstrukčního materiálu (litina, slitiny lehkých kovů) typického pro teplotně exponované díly motoru (hlava, blok, skříně turbodmychadla ) s ohledem na kombinované
VícePružnost, pevnost, tvrdost, houževnatost. Jaký je v tom rozdíl?
Pružnost, pevnost, tvrdost, houževnatost. Jaký je v tom rozdíl? Zkušební stroj pro zkoušky mechanických vlastností materiálů na Ústavu fyziky materiálů AV ČR, v. v. i. Pružnost (elasticita) Z fyzikálního
Více
