1 EWS/EWSi Instalační manuál Verze 1. Kelcom International, spol. s r. o. Tomkova 14A, Hradec Králové, Česká republika tel.: fax: XPR

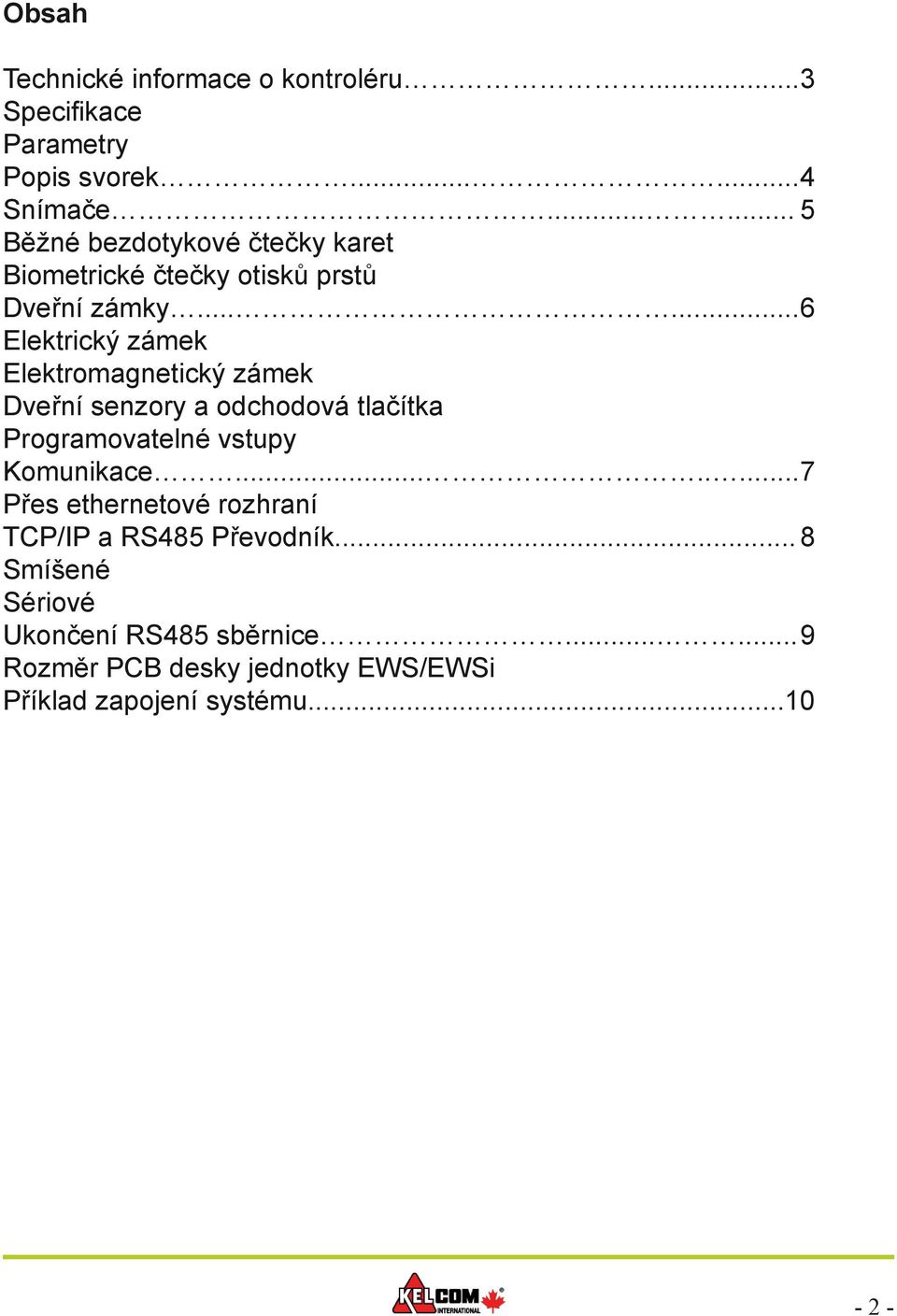

2 Obsah Technické informace o kontroléru... 3 Specifikace Parametry Popis svorek Snímače Běžné bezdotykové čtečky karet Biometrické čtečky otisků prstů Dveřní zámky Elektrický zámek Elektromagnetický zámek Dveřní senzory a odchodová tlačítka Programovatelné vstupy Komunikace Přes ethernetové rozhraní TCP/IP a RS485 Převodník... 8 Smíšené Sériové Ukončení RS485 sběrnice Rozměr PCB desky jednotky EWS/EWSi Příklad zapojení systému

3 Technické informace o kontroléru: Specifikace: Vstupy pro snímače Rozhraní Wiegand Délka: 8-18 bit Data: 8-3 bit Parita: 0-4 bit Dveřní relé Vstupy pro dveřní senzory Odchozí tlačítka Uživatelé/Paměť událostí 1000/ /500 Programovatelné výstupy (relé) Programovatelné vstupy Hodiny a datum Vnitřní integrovaný obvod Záloha dat CR03 Lithiová baterie Tamper Vnitřní a externí Svorkovnice Odnímatelná svorkovnice Komunikační rozhraní RS485 (EWS) TCP/IP (EWSi) Diagnostika Piezoelektrický měnič 16LED Parametry: Napájecí napětí VDC Spotřeba 300 ma (bez snímačů) Proudový odběr snímače 400 ma Max Dveřní relé 50 VAC, 10 A Programovatelná výstupní relé 50 VAC, 10 A Programovatelné vstupy 5-30 VDC, 3mA-8mA Hlavní pojistka 000 ma Pojistka snímačů 1000 ma Pojistka vstupního napájení 315 ma Úrovně wiegandu 1.3V Max (L0) -.5V Min (L1) Pracovní teploty 0-45 C Vlhkost prostředí 0-80 % Váha PCB cca 180 g - 3 -

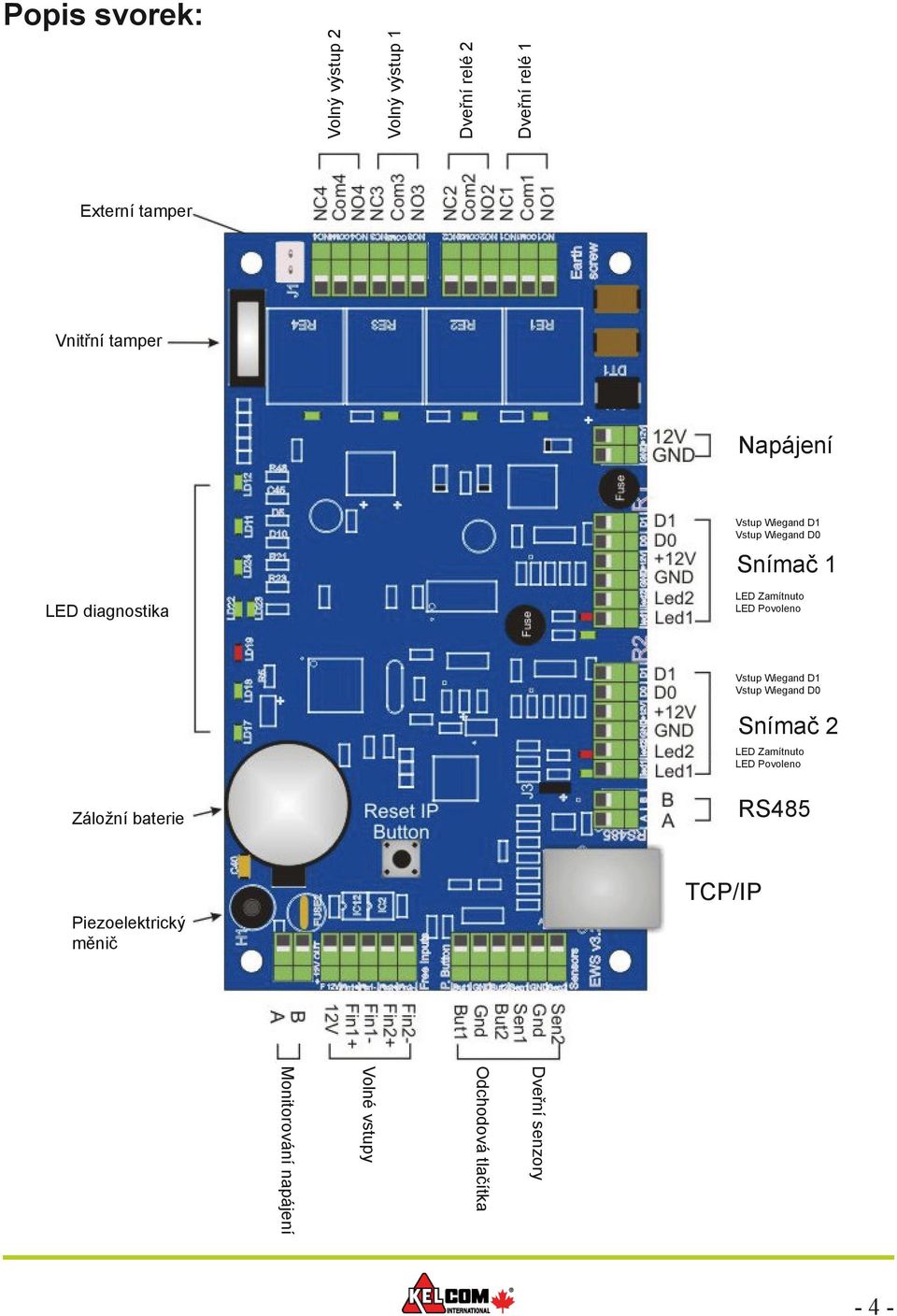

4 Popis svorek: Volný výstup Volný výstup 1 Dveřní relé Dveřní relé 1 Externí tamper Vnitřní tamper Vstup Wiegand D1 Vstup Wiegand D0 Snímač 1 LED diagnostika LED Zamítnuto LED Povoleno Vstup Wiegand D1 Vstup Wiegand D0 Snímač LED Zamítnuto LED Povoleno Záložní baterie RS485 Piezoelektrický měnič TCP/IP Dveřní senzory Odchodová tlačítka Volné vstupy Monitorování napájení - 4 -

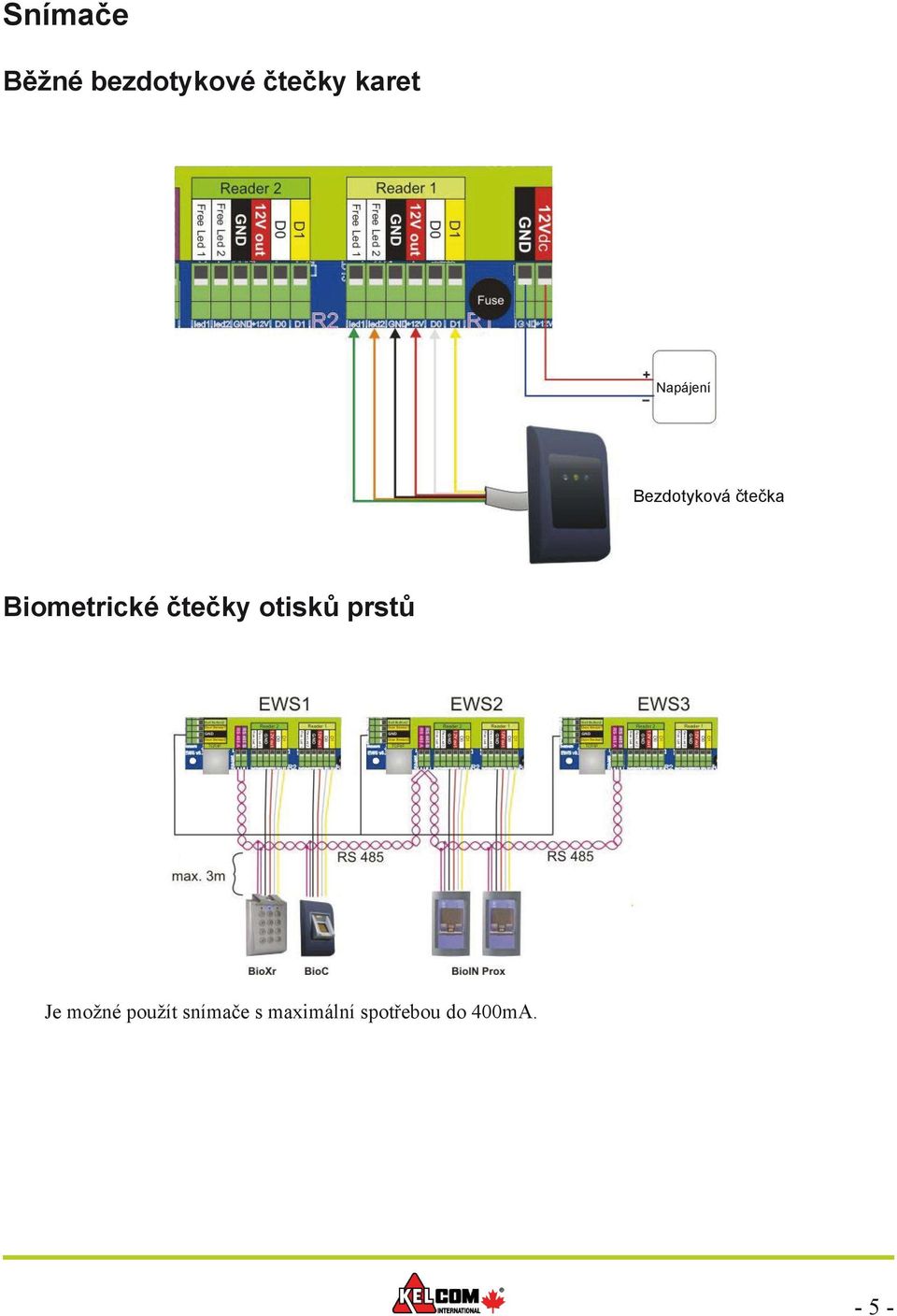

5 Snímače Běžné bezdotykové čtečky karet Bezdotyková čtečka Biometrické čtečky otisků prstů Je možné použít snímače s maximální spotřebou do 400mA

6 Dveřní zámky Elektrický zámek Elektromagnetický zámek El.zámek Elmag.zámek 1 1 Dveřní senzory a odchodová tlačítka Odchodové tlačítko (NO) Dveřní senzor (NC) Programovatelné vstupy Bezpotenciální kontakty Vstupní kontakty pod napětím - 6 -

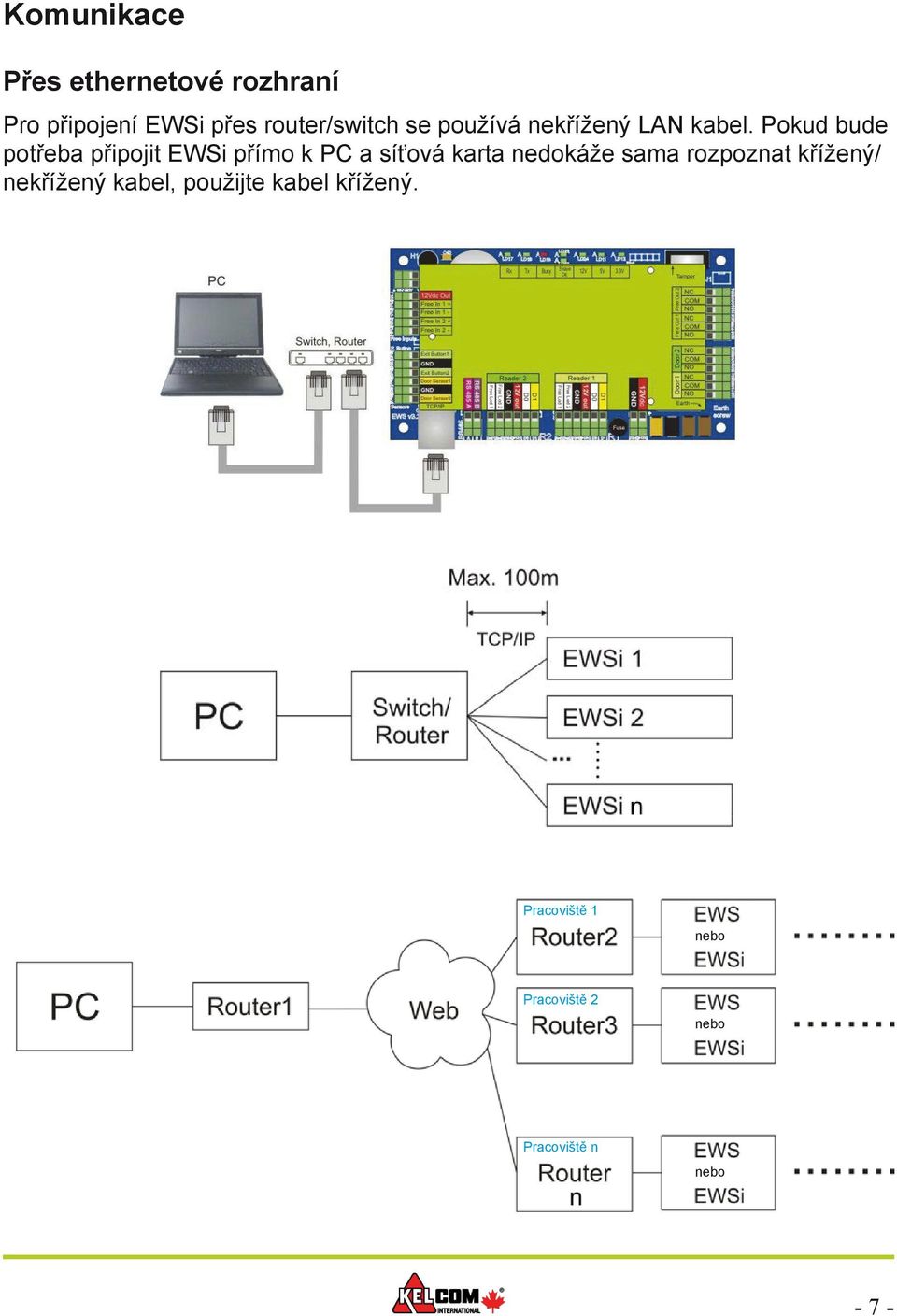

7 Komunikace Přes ethernetové rozhraní Pro připojení EWSi přes router/switch se používá nekřížený LAN kabel. Pokud bude potřeba připojit EWSi přímo k PC a síťová karta nedokáže sama rozpoznat křížený/ nekřížený kabel, použijte kabel křížený. Pracoviště 1 nebo Pracoviště nebo Pracoviště n nebo - 7 -

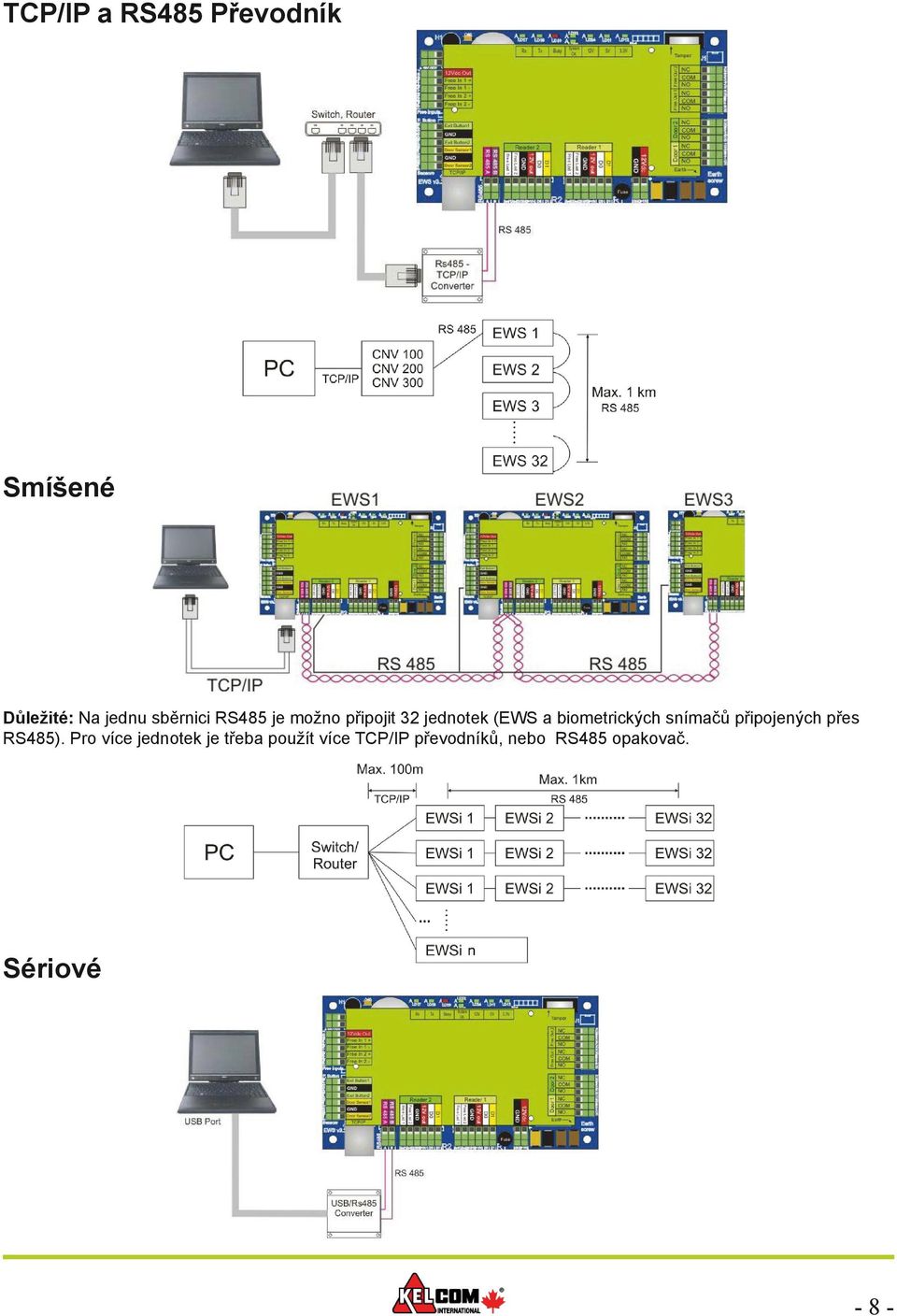

8 TCP/IP a RS485 Převodník Smíšené Důležité: Na jednu sběrnici RS485 je možno připojit 3 jednotek (EWS a biometrických snímačů připojených přes RS485). Pro více jednotek je třeba použít více TCP/IP převodníků, nebo RS485 opakovač. Sériové - 8 -

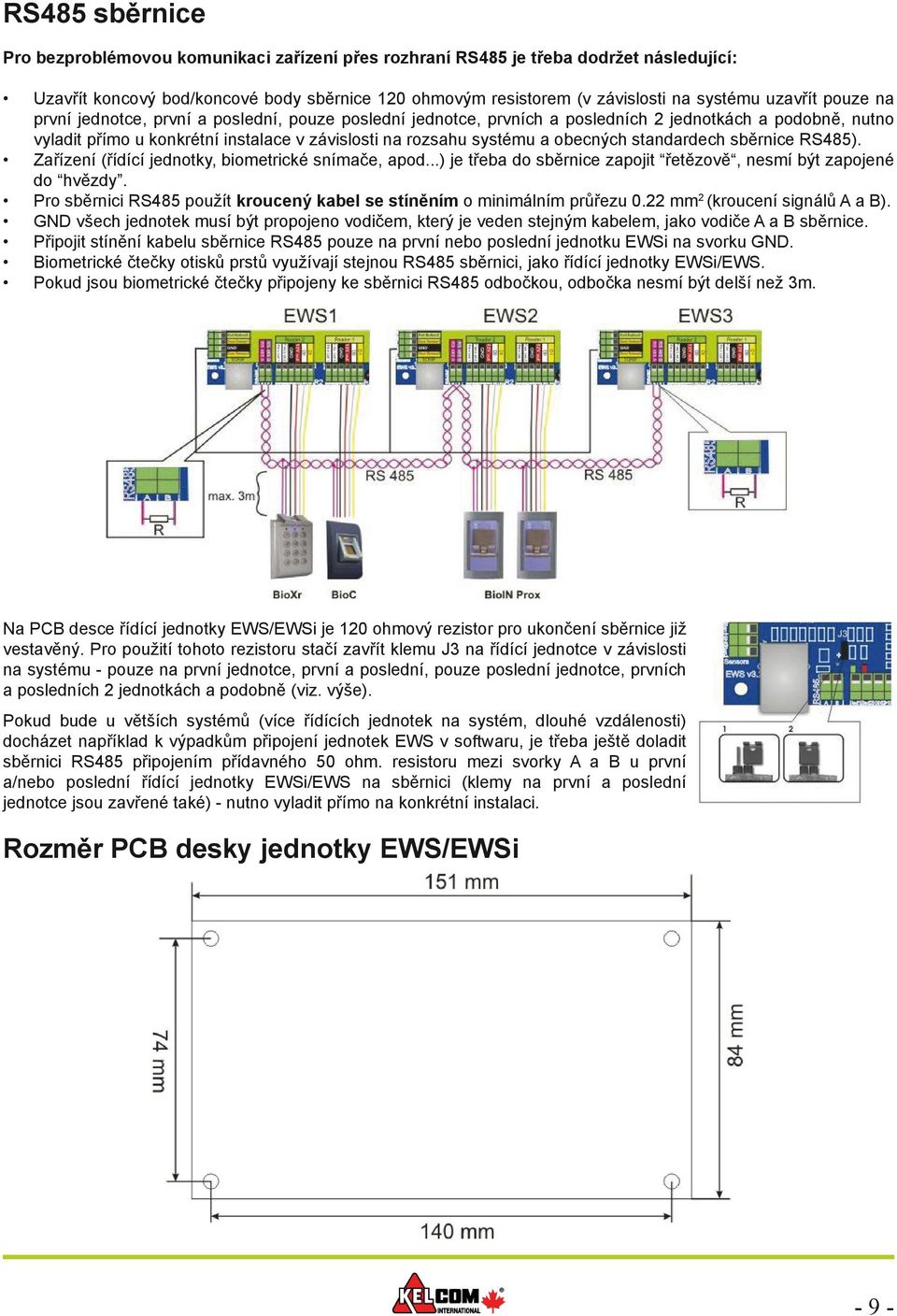

9 RS485 sběrnice Pro bezproblémovou komunikaci zařízení přes rozhraní RS485 je třeba dodržet následující: Uzavřít koncový bod/koncové body sběrnice 10 ohmovým resistorem (v závislosti na systému uzavřít pouze na první jednotce, první a poslední, pouze poslední jednotce, prvních a posledních jednotkách a podobně, nutno vyladit přímo u konkrétní instalace v závislosti na rozsahu systému a obecných standardech sběrnice RS485). Zařízení (řídící jednotky, biometrické snímače, apod...) je třeba do sběrnice zapojit řetězově, nesmí být zapojené do hvězdy. Pro sběrnici RS485 použít kroucený kabel se stíněním o minimálním průřezu 0. mm (kroucení signálů A a B). GND všech jednotek musí být propojeno vodičem, který je veden stejným kabelem, jako vodiče A a B sběrnice. Připojit stínění kabelu sběrnice RS485 pouze na první nebo poslední jednotku EWSi na svorku GND. Biometrické čtečky otisků prstů využívají stejnou RS485 sběrnici, jako řídící jednotky EWSi/EWS. Pokud jsou biometrické čtečky připojeny ke sběrnici RS485 odbočkou, odbočka nesmí být delší než 3m. Na PCB desce řídící jednotky EWS/EWSi je 10 ohmový rezistor pro ukončení sběrnice již vestavěný. Pro použití tohoto rezistoru stačí zavřít klemu J3 na řídící jednotce v závislosti na systému - pouze na první jednotce, první a poslední, pouze poslední jednotce, prvních a posledních jednotkách a podobně (viz. výše). Pokud bude u větších systémů (více řídících jednotek na systém, dlouhé vzdálenosti) docházet například k výpadkům připojení jednotek EWS v softwaru, je třeba ještě doladit sběrnici RS485 připojením přídavného 50 ohm. resistoru mezi svorky A a B u první a/nebo poslední řídící jednotky EWSi/EWS na sběrnici (klemy na první a poslední jednotce jsou zavřené také) - nutno vyladit přímo na konkrétní instalaci. Rozměr PCB desky jednotky EWS/EWSi - 9 -

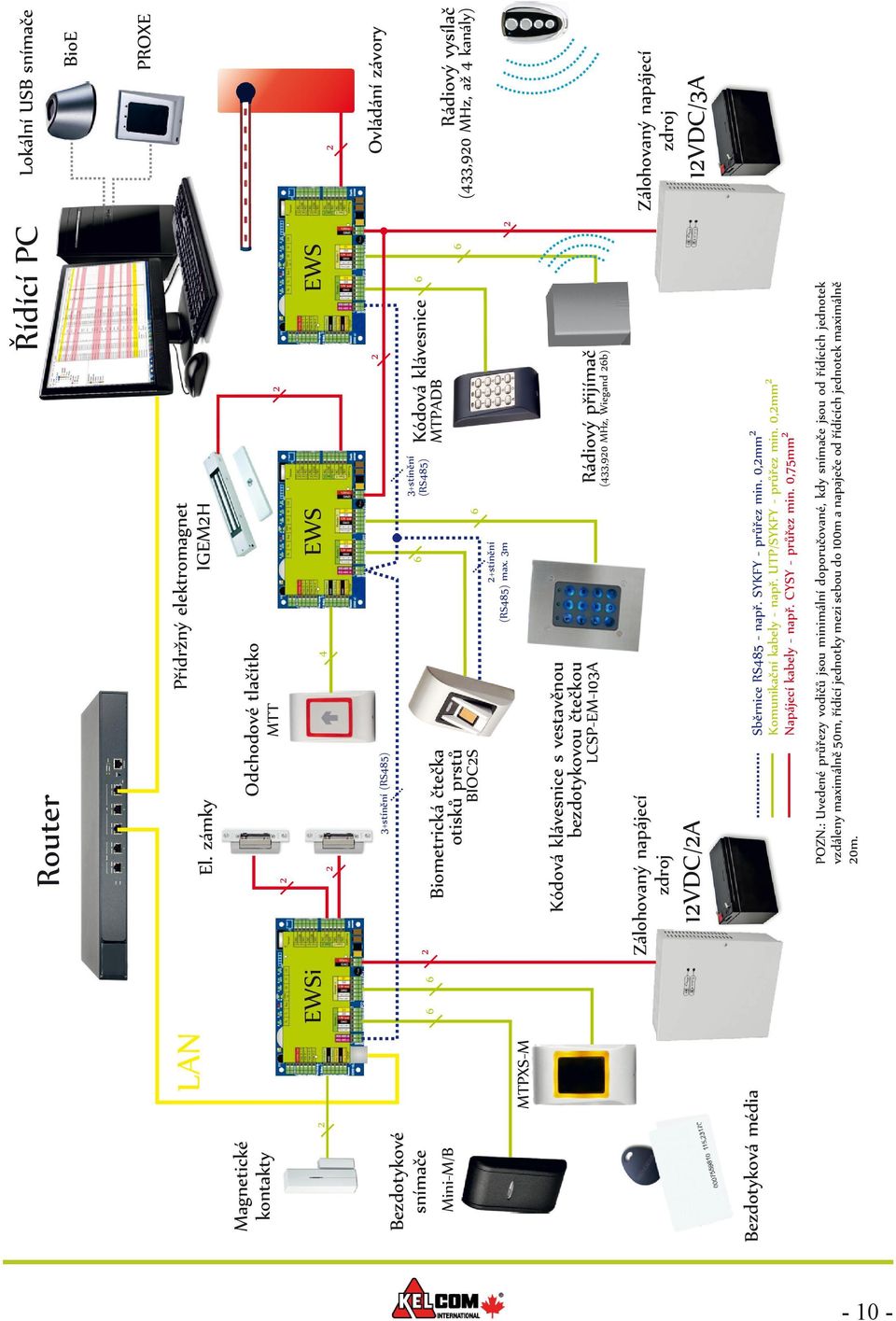

10 LAN Magnetické kontakty Bezdotykové snímače Mini-M/B MTPXS-M Bezdotyková média Router Řídící PC El. zámky Přídržný elektromagnet IGEMH Odchodové tlačítko MTT EWSi EWS EWS 4 3+stínění (RS485) 6 6 Biometrická čtečka otisků prstů BIOCS 6 +stínění (RS485) max. 3m 6 3+stínění (RS485) Kódová klávesnice MTPADB 6 6 Kódová klávesnice s vestavěnou bezdotykovou čtečkou LCSP-EM-103A Rádiový přijímač (433,90 MHz, Wiegand 6b) Zálohovaný napájecí zdroj 1VDC/A Sběrnice RS485 - např. SYKFY - průřez min. 0,mm Komunikační kabely - např. UTP/SYKFY - průřez min. 0,mm Napájecí kabely - např. CYSY - průřez min. 0,75mm POZN.: Uvedené průřezy vodičů jsou minimální doporučované, kdy snímače jsou od řídících jednotek vzdáleny maximálně 50m, řídící jednotky mezi sebou do 100m a napaječe od řídících jednotek maximálně 0m. Lokální USB snímače BioE PROXE Ovládání závory Rádiový vysílač (433,90 MHz, až 4 kanály) Zálohovaný napájecí zdroj 1VDC/3A
