B220CZ WSX445 NÍZKÝ ŘEZNÝ ODPOR NOVÁ GENERACE ČELNÍCH FRÉZ OBOUSTRANNÉ DESTIČKY

Transkript

1 B220CZ WSX445 NÍZKÝ ŘEZNÝ ODPOR NOVÁ GENERACE ČELNÍCH FRÉZ OBOUSTRANNÉ DESTIČKY

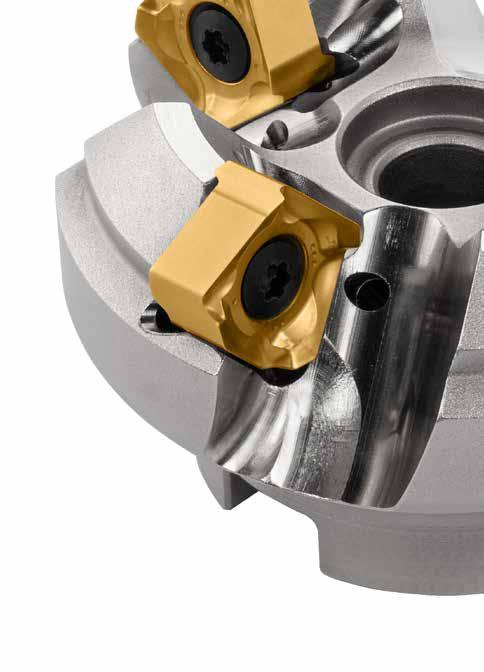

2 GEOMETRIE BŘITOVÉ DESTIČKY VE TVARU DVOJITÉHO Z 1. NÍZKÝ ŘEZNÝ ODPOR 2. VHODNÉ PRO VŠECHNY STROJE 3. VYNIKAJÍCÍ ODVOD TŘÍSKY 4. ŽÁDNÉ ABRAZIVNÍ POŠKOZENÍ TŘÍSKOU Nové oboustranné břitové destičky s geometrií Z mají ostré břity, které mají nižší řezný odpor díky kombinaci charakteristik běžných břitových destiček s kladným a záporným úhlem čela. ŘADA UTVAŘEČŮ TŘÍSEK PRO RŮZNÉ HLOUBKY ŘEZU A RŮZNÉ POSUVY L UTVAŘEČ TŘÍSEK Zvyšuje výkon díky velkému úhlu čela. Pozitivní fazetka udržuje stabilitu a zajišťuje nízký řezný odpor. R UTVAŘEČ TŘÍSEK Pro nestabilní aplikace. Zvýšená pevnost břitu a zachovaná řezivost se záporným úhlem fazetky a kladným úhlem čela. M UTVAŘEČ TŘÍSEK Doporučujeme pro obecné aplikace. Rovnováha mezi stabilitou břitu a řezivostí s optimalizovaným kladným úhlem fazetky a čela. H UTVAŘEČ TŘÍSEK Pro náročné aplikace. Silnější fazetka a zmenšený kladný úhel čela poskytují maximální pevnost břitu. 2

3 TK SORTY PRO ŠIROKÝ SORTIMENT MATERIÁLŮ VÝKONNÉ MATERIÁLY PRO SPECIFICKÉ MATERIÁLY A RŮZNÉ OBLASTI POUŽITÍ TŘÍDY BŘITOVÝCH DESTIČEK PRO ŠIROKÝ ROZSAH MATERIÁLŮ APLIKAČNÍ ROZSAH P PVD M PVD K CVD PVD S PVD N H PVD P10 M10 K10 S10 N10 H10 P20 M20 K20 S20 N20 H20 MX3030 P30 M30 K30 S30 N30 H30 MX3030 MC5020 P40 M40 K40 S40 N40 H40 MP9120 MP9130 TF15 pro obecné frézování oceli pro přerušované frézování oceli pro frézování pro nestabilní frézování nerezové oceli MC5020 pro obecné frézování litiny MP9120 pro obecné frézování HRSA a titanu MP9130 pro přerušované frézování HRSA a slitiny titanu MX3030 pro dokončování TF15 pro obecné frézování hliníku KOEFICIENT TŘENÍ Obráběný materiál C55 Nelegované oceli, P MP legované oceli M MP X10CrNi18-9 Ti6AI4V Titanové slitiny, S MP žáruvzdorné slitiny Běžné tk sorta Koeficient tření (měřeno při 600 stupních) TEPELNÁ ODOLNOST Oxidační teplota C TOUGH-Σ Konvenční / 6130 / 7140 MP9120 / ODOLNOST PROTI OPOTŘEBENÍ Tvrdost (Hv) 3

4 WSX P M K S N H NÁSTRČNÉ Ø40 Ø50 Ø63 Ø80 LCCB DCSFMS DCON KWW DAH DCCB DC DCX APMX L8 Typ 1 Typ 2 DCSFMS Ø100 DCON Ø125 KWW CBDP LF LCCB DAH DCCB DC DCX L8 APMX CBDP LF C H: 45 A.R: +17 R.R: T: I : LCCB Ø160 DCSFMS DBC DCON KWW DAH DCCB DC DCX L8 Typ 3 Typ 4 Ø200 DCSFMS DBC DCON CRKS DAH KWW M16 CBDP LF APMX LCCB DCCB DC DCX L8 CBDP APMX LF Objednací kód Sklad Chladicí kanálek Zuby DC DCX LF DCON CBDP DAH DCSFMS KWW L8 DCCB LCCB WT (kg) Typ NORMÁLNÍ DĚLENÍ JEMNÉ DĚLENÍ VELMI JEMNÉ DĚLENÍ R L WSX A03AR WSX A03AR WSX A04AR WSX A04AR/L WSX B05AR/L WSX B06AR/L WSX C07NR/L WSX C08NR WSX A04AR WSX A04AR WSX A05AR WSX A06AR WSX B07AR WSX B08AR WSX C10NR WSX C12NR WSX A05AR WSX A06AR WSX A08AR WSX B10AR WSX B12AR WSX C16NR WSX C20NR P10 4 Standardní sklad (10 destiček v jednom balení) S chladicími kanálky Standardně skladem v Japonsku

5 WSX P M K S N H STOPKOVÉ DCX DC DCON APMX LH LF Objednací kód Sklad Chladicí kanálek Zuby WT DC DCX LF DCON LH APMX (kg) WSX445R-4003SA32M HRUBÉ DĚLENÍ WSX445R-5003SA32M WSX445R-6304SA32M WSX445R-8004SA32M WSX445R-4004SA32M JEMNÉ DĚLENÍ WSX445R-5004SA32M WSX445R-6305SA32M WSX445R-8006SA32M * Pouze pravostranný držák nástroje P10 5

6 WSX445 NÁHRADNÍ DÍLY WSX445 Upínací šroub VBD Klíč (destička) Nástrčné TPS4R TIP15W Stopkové * Upínací moment (N m): TPS4R = 3,5 SEZNAM VOLITELNÝCH DÍLŮ Objednací kód těleso s chladicím kanálkem Objednací kód upínací šroub bez chladicího kanálku MPCA MPCF MPCA MPCB MPCA MPCB MPCG MPCB MPCC MPCD MPCE MPCF MPCG Obr. WSX A AR HSC08025H HSC M WSX A AR HSC10030H HSC M WSX A AR HSC10030H HSC M NÁSTRČNÉ WSX A AR/L HSC12035H HSC12035 HSC M WSX C NR 24 M WSX B AR/L MBA16033H 40 M WSX B AR/L MBA10030H 50 M WSX C NR/L 50 M bez chladicího kanálku Obr. 1 Obr. 2 MPCE MPCD MPCC MPCE MPCD MPCC 6

7 POZNÁMKY 7

8 DESTIČKY GEOMETRIE BŘITOVÉ DESTIČKY VE TVARU DVOJITÉHO Z 8 BŘITŮ P M K S N H Tvar destičky Geometrie RE IC BS 6,3 S P M K S N H Ocel Korozivzdorné oceli Litiny Žáruvzdorné slitiny, titan Hliník Kalené oceli Stabilní řez Univerzální obrábění Nestabilní řez Objednací kód Třída Honování MC5020 MP9120 MP9130 MX3030 TF15 IC S BS RE NEW SNGU140812ANFL-L G F NEW SNGU140812ANEL-L G E SNGU140812ANER-M G E SNMU140812ANER-M M E SNMU140812ANER-R M E SNMU140812ANER-H M E SNGU140812ANEL-M G E SNMU140812ANEL-M M E SNMU140812ANEL-R M E SNGU140812ANFR-L G F SNGU140812ANER-L G E : Standardní sklad (10 destiček v jednom balení) Standardně skladem v Japonsku

9 DESTIČKY WIPER P M K S H Tvar destičky Geometrie L R L BS RE W1 S P M K S H Ocel Korozivzdorné oceli Litiny Žáruvzdorné slitiny, titan Kalené oceli Stabilní řez Univerzální obrábění Nestabilní řez Objednací kód Třída Honování MC5020 L W1 S BS RE WNGU1406ANEN8C-M G E POKYNY PRO POUŽITÍ DESTIČEK WIPER Obr. 1 Obr. 2 Destičky Wiper pro frézy WSX445 mají dva břity. Upněte je způsobem uvedeným na obr. 1. Vynikající jakosti povrchu lze dosáhnout s jednou destičkou Wiper. Použilte více než 2 destičky Wiper v rovnoměrné rozteči, pokud je posuv větší než 8 mm/ot. 9
