1 Jak vyměnit tlumiče přední nápravy na Mitsubishi Colt Z30 Výměnu proveďte v následujícím pořadí: 1 Vyměňte zároveň oba tlumiče v rámci opravy vašeho auta Mitsubishi Colt Z30. 2 Zatáhněte páku ruční brzdy. 3 Pod zadní kola umístěte klíny. Uvolněte upevňovací šrouby kola. 4 5 Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách Odstraňte přední kola. 1 14

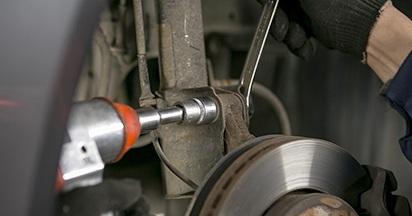

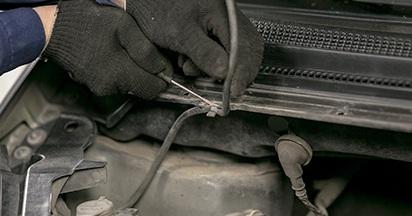

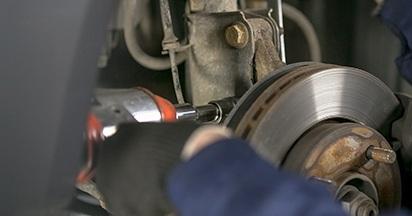

2 Odpojte vodiče a brzdovou hadičku od svorky na vzpěře tlumiče Odšroubujte spodní upevnění vzpěry tlumiče. 8 Odpojte kloub řízení od vzpěry tlumiče. 9 Otevřete kapotu 2 14

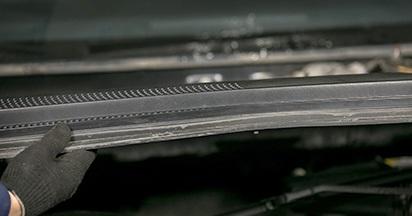

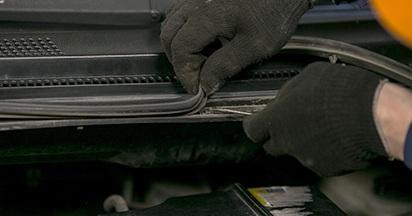

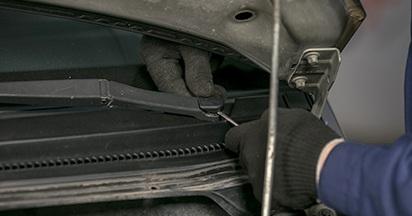

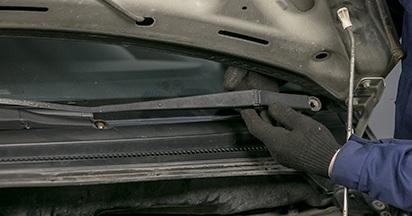

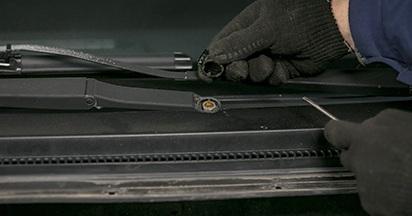

3 Odstraňte vrchní uzávěr protipožární stěny Rozeberte ramena stěračů

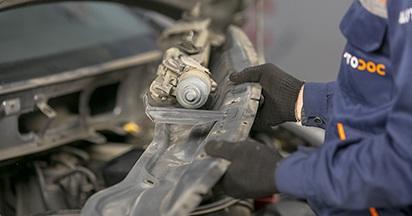

4 Odstraňte ochranný kryt Odstraňte sestavu spojení / motorku stěračů čelního skla. 4 14

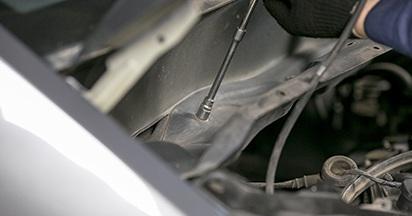

5 Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče

6 15 Odstraňte vzpěru zavěšení kol. 16 Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny. 17 AutoDoc doporučuje: Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách. Zajistěte správnou polohu pružiny prstenci. Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími. Stlačte pružinu. 18 Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče Odstraňte vrchní uložení, podpůrné ložisko a vrchní uzávěr pružiny. 6 14

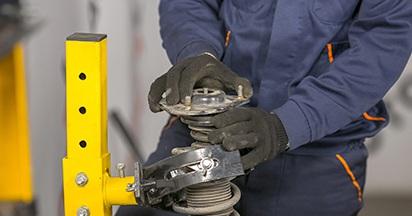

7 Odstraňte pružinu. 21 AutoDoc doporučuje: Důkladně zkontrolujte uložení tlumiče, prachový návlek a doraz. Pokud je to nutné, vyměňte je. Odstraňte prachový návlek tlumiče a doraz tlumiče. 22 Před instalací ručně stlačte nový tlumič alespoň 3-5 krát. 23 Nasaďte nový tlumič na speciální podpěru pro následnou montáž pružiny 7 14

8 24 Nainstalujte návlek proti prachu a doraz na nový tlumič Nainstalujte pružinu na tlumič 27.1 Stlačte pružinu. Nainstalujte vrchní uložení, ložisko uložení vzpěry a vrchní pružinové uložení Utáhněte vrchní upevnění uložení vzpěry tlumiče. 8 14

9 Umístěte tlumič do oblouku kola a upevněte jej. Utáhněte vrchní upevnění tlumiče Nainstalujte sestavu spojení / motorku stěračů čelního skla. 9 14

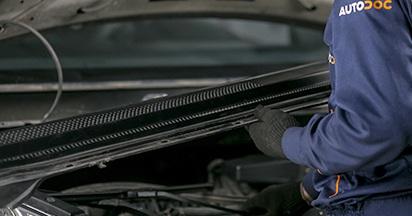

10 Nainstalujte ochranný kryt Nainstalujte ramena stěračů 10 14

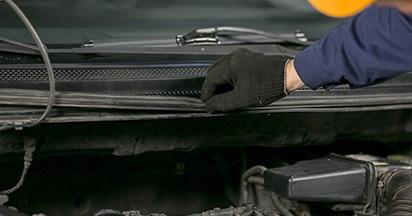

11 Nainstalujte vrchní uzávěr na protipožární stěnu Zavřete kapotu 11 14

12 Utáhněte spodní upevnění tlumiče Zapojte vodiče a brzdovou hadičku na svorku na vzpěře tlumiče

13 Nainstalujte kolo. Auto dejte na zem a přišroubujte šrouby v křížovém poradí Video návody Prohlédněte si naše podrobné video návody s opravou vašeho auta Mitsubishi Colt Z30 na našem youtube kanálu. Prohlédnout si video návody. AutoDoc online Doufáme, že tato informace byla pro vás užitečná! Tlumiče nejvyšší kvality pro vaše auto Mitsubishi Colt Z30 jsou dostupné na stránce AutoDoc. Přejít na stránku
