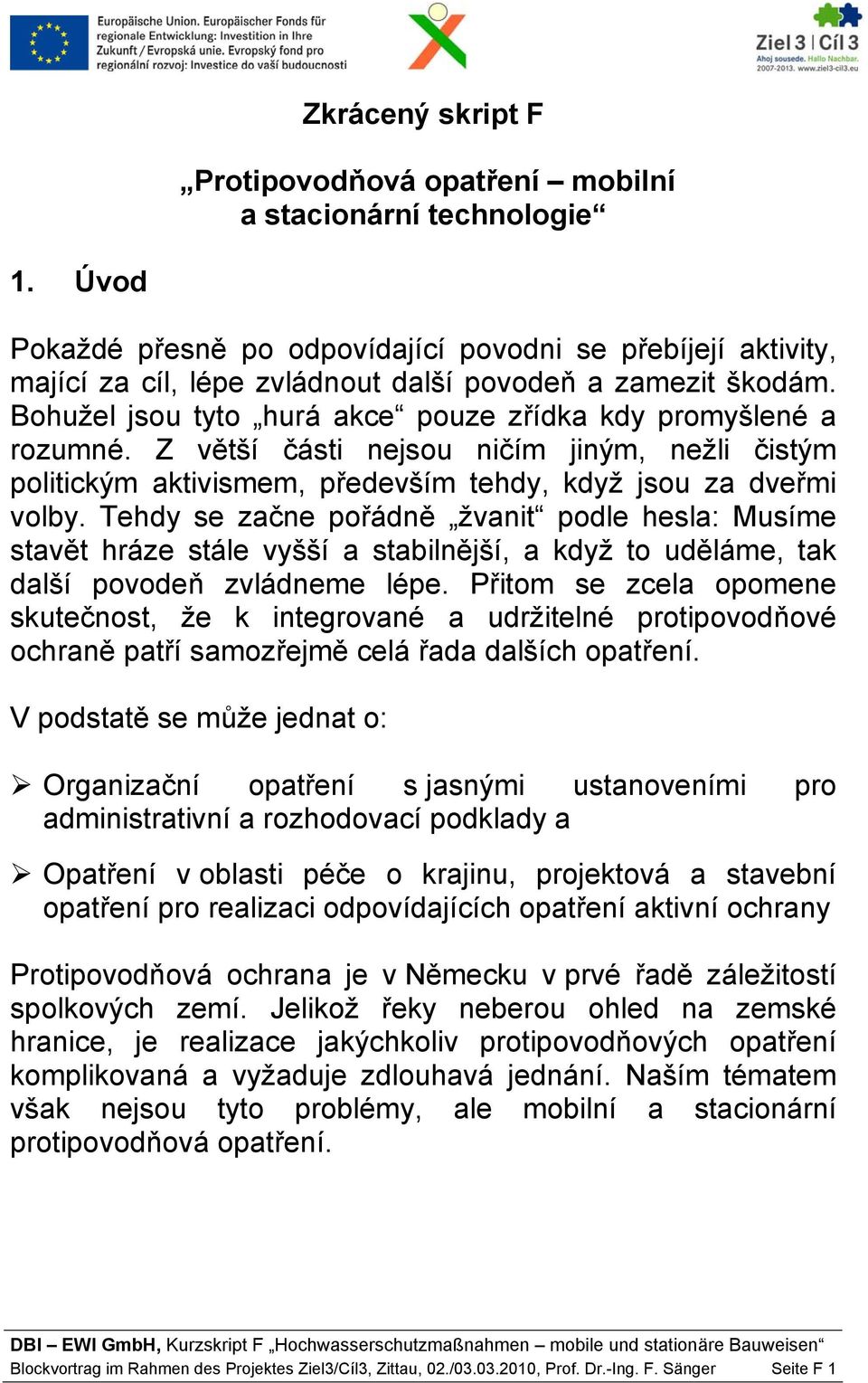

1 Zkrácený skript F Protipovodňová opatření mobilní a stacionární technologie 1. Úvod Pokaždé přesně po odpovídající povodni se přebíjejí aktivity, mající za cíl, lépe zvládnout další povodeň a zamezit škodám. Bohužel jsou tyto hurá akce pouze zřídka kdy promyšlené a rozumné. Z větší části nejsou ničím jiným, nežli čistým politickým aktivismem, především tehdy, když jsou za dveřmi volby. Tehdy se začne pořádně žvanit podle hesla: Musíme stavět hráze stále vyšší a stabilnější, a když to uděláme, tak další povodeň zvládneme lépe. Přitom se zcela opomene skutečnost, že k integrované a udržitelné protipovodňové ochraně patří samozřejmě celá řada dalších opatření. V podstatě se může jednat o: Organizační opatření s jasnými ustanoveními pro administrativní a rozhodovací podklady a Opatření v oblasti péče o krajinu, projektová a stavební opatření pro realizaci odpovídajících opatření aktivní ochrany Protipovodňová ochrana je v Německu v prvé řadě záležitostí spolkových zemí. Jelikož řeky neberou ohled na zemské hranice, je realizace jakýchkoliv protipovodňových opatření komplikovaná a vyžaduje zdlouhavá jednání. Naším tématem však nejsou tyto problémy, ale mobilní a stacionární protipovodňová opatření. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 1

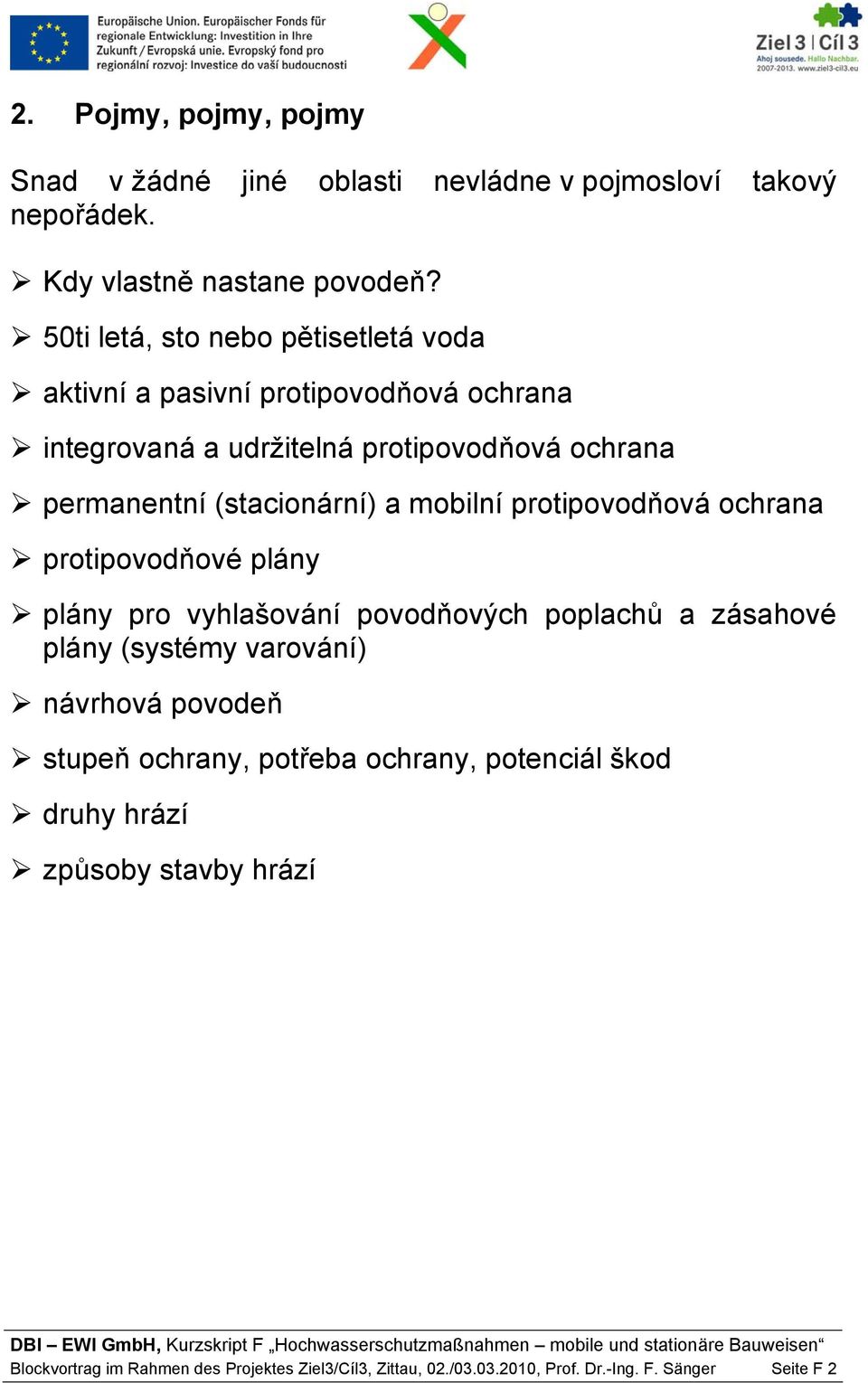

2 2. Pojmy, pojmy, pojmy Snad v žádné jiné oblasti nevládne v pojmosloví takový nepořádek. Kdy vlastně nastane povodeň? 50ti letá, sto nebo pětisetletá voda aktivní a pasivní protipovodňová ochrana integrovaná a udržitelná protipovodňová ochrana permanentní (stacionární) a mobilní protipovodňová ochrana protipovodňové plány plány pro vyhlašování povodňových poplachů a zásahové plány (systémy varování) návrhová povodeň stupeň ochrany, potřeba ochrany, potenciál škod druhy hrází způsoby stavby hrází Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 2

3 3. Podklady Z celé řady materiálů uvádím výběr důležitých podkladů pro výstavbu hrází a mobilní protipovodňovou ochranu: [1] Říční hráze (Flussdeiche), DIN , listopad 1997 [2] Izolační systémy v hrázích (Dichtungssysteme in Deichen), Témata Německé společnosti pro vodní hospodářství, odpadní vody a odpad (DWA) (DWA-Themen), (pracovní skupina DWA W W-7.3 (DWA-Arbeitsgruppe W W-7.3)) [3] Věstník DWA (DWA-Merkblatt) M 507 (Návrh), únor 2007 [4] Doporučení pro výběr, doložení způsobilosti, realizaci a kontrolu krycích vrstev při výstavbě protipovodňových hrází (Empfehlungen zur Auswahl, Eignungsnachweis, Einbau und Prüfung von Deckschichten beim Bau von Hochwasserdeichen), návrh , Zemský podnik pro protipovodňovou ochranu a vodní hospodářství Saska Anhaltska (LHW Sachsen-Anhalt) ve spolupráci se společnosti s r.o. DBI EWI GmbH [5] Heyer, D., Schmutterer, C., Izolační systémy v hrázích, Technická univerzita Drážďany, Bulletin vodního stavitelství, sešit 29 (2005) ( Dichtungssysteme in Deichen, TU Dresden, Wasserbauliche Mitteilungen, Heft 29 (2005) [6] Mobilní protipovodňové systémy základy plánování a nasazení (Mobile Hochwasserschutzsysteme Grundlagen für Planung und Einsatz), věstník Sdružení inženýrů pro vodní hospodářství, odpadové hospodářství a kulturu, prosinec 6/BWK, 2005 Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 3

4 [7] DIN vzdouvací zařízení protipovodňové nádrže (Stauanlagen- Hochwasserrückhaltebecken), červenec 2004 [8] DIN , vzdouvací zařízení jezy (Stauanlagen Staustufen), červenec 2004 [9] Dodatečné technické smluvní podmínky vodní stavby (Zusätzliche Technische Vertragsbedingungen Wasserbau (ZTV-W)), zemní práce, vyd Vysvětlivky: BWK Sdružení inženýrů pro vodní hospodářství, odpadové hospodářství a kulturu (Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau (BWK) e. V., Pfullingen DWA Německá společnost pro vodní hospodářství, odpadní vody a odpad, Hennef Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 4

5 4. Stavební protipovodňová opatření při vodních tocích Nejdůležitějšími jsou: Údolní nádrže a jejich předhrázky Protipovodňové retenční nádrže Protipovodňové hráze Suché poldry Povodňové kanály Zadržení vzduté vody Mobilní (plánovité) systémy protipovodňové ochrany Ochrana před povodní, způsobenou podzemní vodou Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 5

6 5. Protipovodňové hráze 5.1 Definice [3]: Hráze jsou dočasné násypy podél vodotečí, sloužící ochraně proti povodni, které většinou sestávají ze zemních hmot. 5.2 Druhy hrází 5.3 Pojmy Ochranná hráz Směrná hráz Prstencový val Vnitřní hráz Otevřená hráz Uzavřená hráz Ochranný val před vzdutou vodou Menší protipovodňové hráze Boční protipovodňový val Protipovodňová hráz vyřazená z provozu Podélná hráz Ložisko hráze Těleso hráze Podloží hráze Výška hráze Koruna hráze Pata hráze (vzdušná a vodní ) Předpolí hráze Vodní a / nebo vzdušná berma Cesta na hrázi Vnější svah (vodní) Vnitřní svah (suchý) Návrhová povodeň Volný okraj, volný bok Průsaková křivka Drenážní voda Filtrovaná voda, vytékající z hráze Záplavová voda Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 6

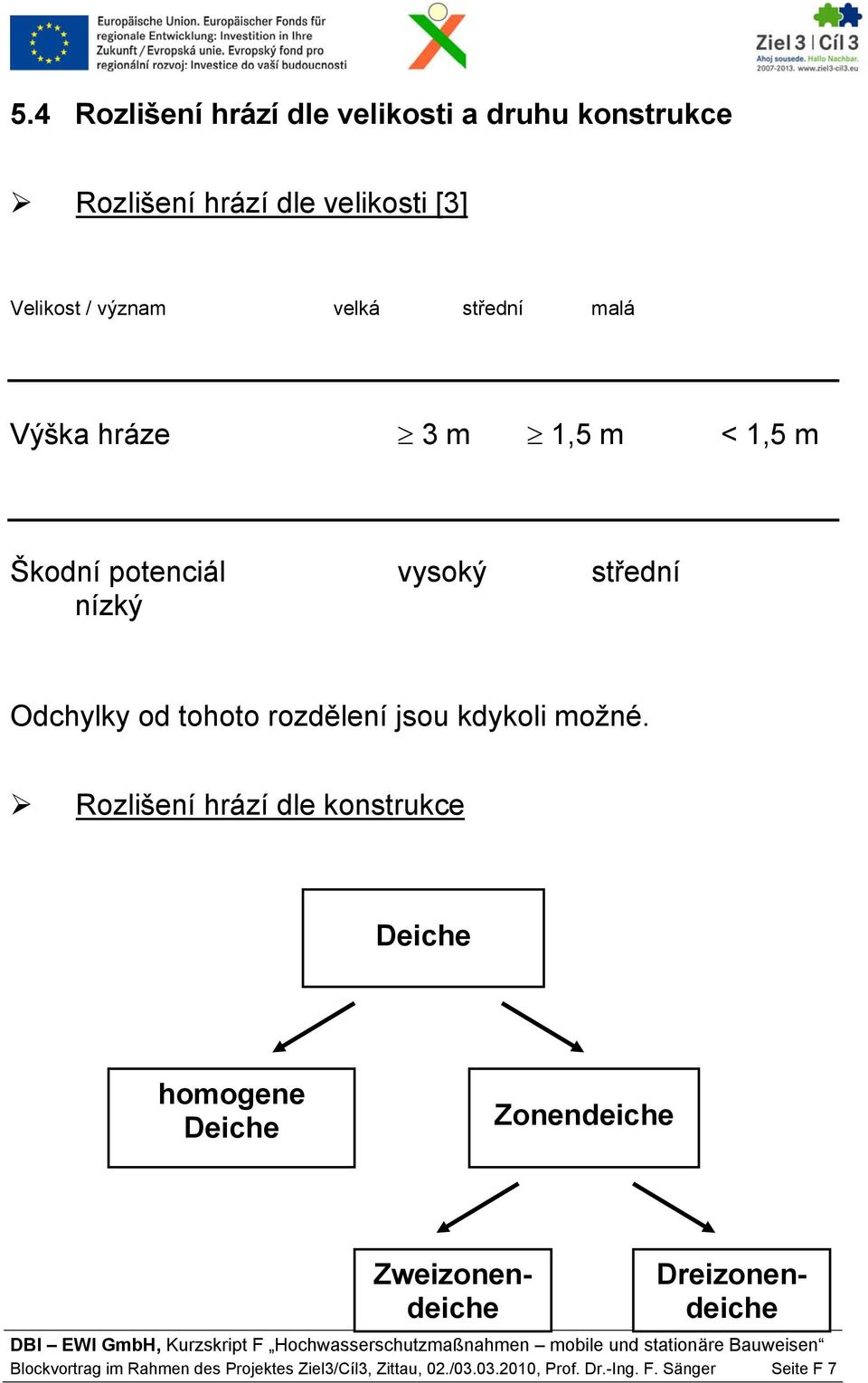

7 5.4 Rozlišení hrází dle velikosti a druhu konstrukce Rozlišení hrází dle velikosti [3] Velikost / význam velká střední malá Výška hráze 3 m 1,5 m < 1,5 m Škodní potenciál vysoký střední nízký Odchylky od tohoto rozdělení jsou kdykoli možné. Rozlišení hrází dle konstrukce Deiche homogene Deiche Zonendeiche Zweizonendeiche Dreizonendeiche Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 7

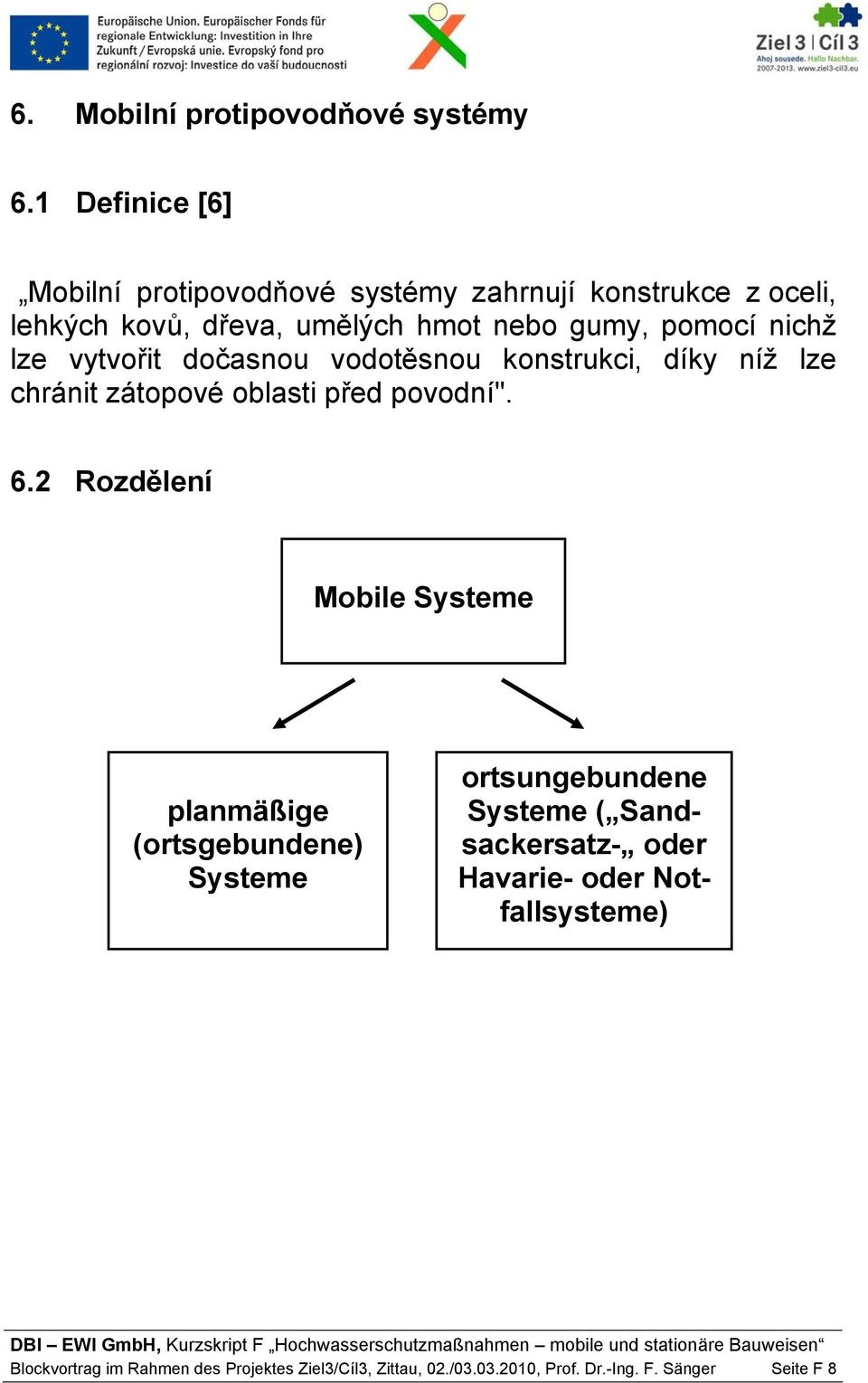

8 6. Mobilní protipovodňové systémy 6.1 Definice [6] Mobilní protipovodňové systémy zahrnují konstrukce z oceli, lehkých kovů, dřeva, umělých hmot nebo gumy, pomocí nichž lze vytvořit dočasnou vodotěsnou konstrukci, díky níž lze chránit zátopové oblasti před povodní". 6.2 Rozdělení Mobile Systeme planmäßige (ortsgebundene) Systeme ortsungebundene Systeme ( Sandsackersatz- oder Havarie- oder Notfallsysteme) Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 8

9 Einteilung der planmäßigen HWS Hochwasserschutz- Systeme Standardsysteme Sondersysteme Dammbalkenoder Dammplattensysteme Torsysteme klappbare Systeme aufschwimmende Systeme (klappend und vertikal) Schlauchsysteme Glaswandsysteme Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite F 9
