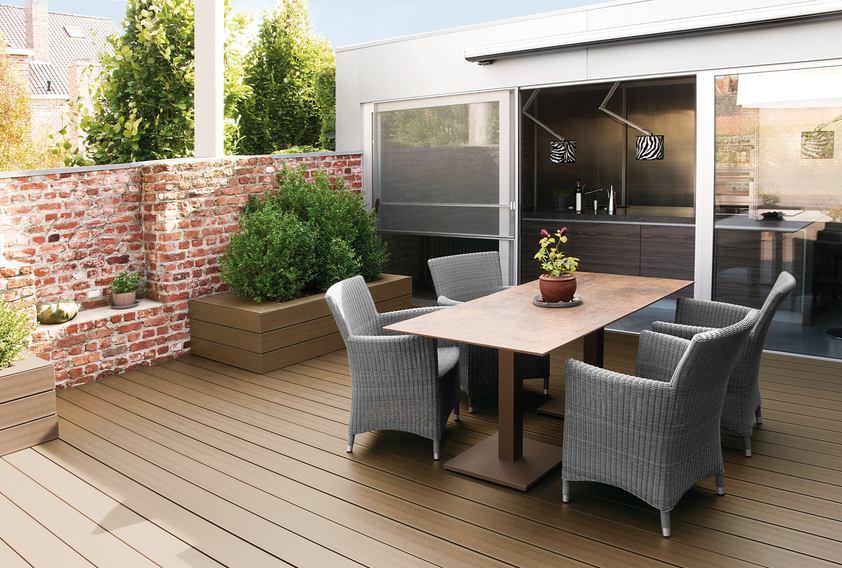

1 NMC Czech, s.r.o. Spořická 4949, Chomutov, Tel: Návod k montáži pro profesionály

2 INDEX Spodní část stavby Výběr materiálu Pokládka spodní konstrukce Pokládka spodní konstrukce pro terasy bez rámového profilu (obrázek A) Příprava spodní konstrukce Pokládka spodní konstrukce pro terasy s rámovým profilem (obrázek B) Odvádění vody Důležité pokyny a upozorněn PŘÍPRAVA Video návod je možno stáhnout na webové stránce Před zahájením prací je naléhavě zapotřebí, důkladně prostudovat předpisy pro pokládku. Pokud Vám není něco zcela srozumitelné, můžete zavolat na naši horkou linku: nebo zašlete dotaz na na adresu: info@nmcczech.cz. Pokládka panelů Instalace rohů Oválné vrtané otvory Rozměření rámového profilu Předvrtání první řady panelů Převrtání s pomocí šablony Předvrtání boků Převrtání podkladových latí Panel NOMAWOOD Šířka 146 mm, výška 30 mm, délka 4 m Šablona NOMAWOOD Připevnění rámu Položení prvního rámového profilu Položení bočních profilů Latě spodní konstrukce Položení panelů Spáry Položení prvního panelu Pokládka panelů až k předposlednímu panelu Položení posledního panelu Rámový profil a lišty Výpočet spár pro pokládání Úprava šířky spáry Klipy NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

3 Potřebné nástroje a nářadí Nastavení vrtačky: pomalu, se sníženou silou Kotoučová pila s kotoučem vhodným pro řezání hliníku, s rychlým nastavením rotace. Elektrická vrtačka Vrtáky 10 mm (kov) 8 mm (kov a kámen) 6 mm (kov) Zápustný vrták Kladivo Hmoždinky: délka = výška Spodní konstrukce + min. 6 cm Měřicí metr Případně šablona NOMAWOOD Skladování produktů Panely musí být položeny na plochém podkladu a po celé svojí délce. Produkty musí být chráněny před sluncem, tedy mají být uloženy ve stínu. Panely po sobě neposunujte, nýbrž je zdvihejte. Podmínky pro pokládku Teplota při instalaci má činit max. -5 ºC až max +25 ºC. Všechny řezy provádějte za stejné teploty (např. ve stínu, na slunci). Bezpečnostní opatření Dodržujte předpisy stanovené pro práci s elektrickým nářadím. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

4 Spodní stavba (konstrukce) NOMAWOOD Dřevo třídy 1 + stejně hodnotné alternativy Připevnění k podkladu Příklad: Dřevo třídy 1 Hliník Podklad musí být dostatečně tvrdý k tomu, aby se v něm udržely hmoždinky (např. beton). Nosné latě musí být podepřeny po celé svojí délce. Připevnění k podkladu není možné např.: plochá střecha. Zde musí být dřevěná nebo hliníková spodní konstrukce instalována na řádné panelové nosiče. Vyvýšené terasy Zvýšená dřevěná spodní konstrukce na různých opěrných bodech, která terasu zvyšuje. Vzdálenost mezi spodními latěmi musí činit maximálně 35 cm, a to jak u spodních latí NOMAWOOD, tak také u spodních latí z jiných materiálů. Dále uvedený návod k montáži vychází z pokládky spodních latí NOMAWOOD. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

5 Instalace spodních latí Instalace spodních latí pro terasu bez rámového profilu (případ A) Instalace spodních latí pro terasu s rámovým profilem (případ B) (případ A) (případ B) Bez rámového profilu (případ A) Nařežte spodní latě na požadovaný rozměr. Pro kontrolu přiložte latě k podkladu. Maximální vzdálenost mezi spodními latěmi činí 35 cm (obr. 1). (obrázek 1) Vzdálenost konců latí od pevných překážek by měla činit 5 cm (obr. 2). (obrázek 2) Příprava spodních latí K připevnění pomocí hmoždinek předvrtáme latě s roztečí 70 cm. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

6 Otvory vytvořte pomocí zápustného vrtáku tak, aby bylo umožněno hmoždinku zapustit. Oba koncové otvory se musí nacházet 30 mm od konce latí (obrázek 1). (obrázek 1) Připevněte hmoždinky do podkladu (obrázek 2). S rámovým profilem (případ B) (obrázek 2) Připevnění k podkladu je stejné jako bez rámového profilu Směrování panelu rovnoběžně se stěnou (obrázek 3) Směrování panelu kolmo ke stěně (obrázek 4) K viditelným stranám připevněte (přední a boční hrany) vertikální spodní lať. Na bok panelů, které přiléhají k vertikální spodní lati, položíme naplocho spodní lať a připevníme ji k vertikální spodní lati. Na těchto latích nyní končí panely (obrázek 3, 4). (obrázek 5). NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

7 Odvádění vody Uchopte vertikální latě, které se budou nacházet v místech, do kterých bude proudit voda. Na jejich spodní straně vyřízněte každých 35 cm trojúhelníkové otvory (obrázky 6, 7 a 8). (obrázek 6) Tyto otvory umožní odtékání vody (obr. 9). Zajistěte, aby tyto otvory nebyly blokovány žádnou další latí. (obrázek 7) (obrázek 8) Důležité pokyny a upozornění V místě spoje mezi dvěma panely (horní konce): Nikdy nepoužívejte jednu lať společně k podepírání konců panelů. Připevněte každý konec panelu vždy k jedné vlastní lati. (obrázek 9) (obrázek 10) NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

8 Montáž zakončovací lišty Zakrytí rohů V rozích vidíte zkosenou hranu se spárou (obr. 1). Výpočet spár naleznete v tabulce 14. Oválné otvory pro šrouby (Obrázek 1) Na meter délky provádíme jeden oválný otvory pro šrouby, velikost otvoru 1 cm. Za tímto účelem vyvrtejte 3 otvory těsně vedle sebe a poté odstraňte vrtačkou i materiál nacházející se mezi otvory (obr. 2). (Obrázek 2) První a poslední otvor umístěte vždy do vzdálenosti 50 mm od konce lišty (obr. 3). Připevněte zakončovací lištu na vertikální lať, přičemž spodní hranu lišty připevněte 2 mm od podkladu (aby bylo umožněno odtékání vody). (Obrázek 3) K tomuto účelu použijte šrouby dlouhé cca. 20 mm (obr. 4). Při této operaci není nutno otvory předvrtávat. (Obrázek 4) (Obrázek 5) NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

9 Zaměření rámových profilů V této fázi pracujte s maximální pečlivostí! S pomocí našich šablon se můžete tomuto rozměřování vyhnout. Vyžádejte si šablonu u Vašeho prodejce. Vrták do kovu, průměr 10 mm s dorazem. Umístěte na vrták doraz (obrázek 6) tak, aby hloubka vrtané díry nebyla větší než 6 mm. Označte polohu díry pro první clip (obrázek 7). Vzdálenost od středu díry (průměr 10 mm) až k zadní hraně vertikální spodní latě, ke které je připevněn rámový profil, činí přesně 31 mm (obrázek 7). (obrázek 6) U boční hrany terasy činí vzdálenost mezi středem vrtaného otvoru a vertikálně připevněnou spodní latí přesně 39 mm (obrázek 7). Pomocí napnuté šňůry zkontrolujte, zda se všechny značky nacházejí na jedné přímce. (obrázek 7) Předvrtání 1. řady Na vyznačených místech vyvrtejte díry pro clipy, a sice vrtákem do kovu, průměr 10 mm, hloubka 6 mm (obrázek 8). (obrázek 8) Položte rámový profil na správné místo a zkontrolujte, zda otvory vzájemně sedí. Poté rámový profil sejměte (obrázek 9). (obrázek 9) NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

10 Předvrtání se šablonou NORMAWOOD Převrtaní na stranách Položte šablonu na spodní lať a připevněte ji do prvního otvoru šablony, a sice pomocí hmoždinky (průměr 10 mm) zasunuté do převrtané díry (obrázek 1). (obrázek 1) Zajistěte, aby středy všech děr v šabloně byly vzdáleny od boční hrany právě 39 mm (obr. 2). (obrázek 2) Vyvrtejte všechny díry pro clipy až do konce spodní latě (obr. 3). Předvrtání ostatních spodních latí (obrázek 3) Položte šablonu na další lať a připevněte ji pomocí převrtaného otvoru. Vyvrtejte všechny díry pro clipy až do konce spodní latě (obr. 4). Tyto operace opakujte u všech spodních latí. (obrázek 4) Pozor! Když dorazíte k druhému konci terasy, musíte dodržet vzdálenost od okraje 39 mm! NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

11 Připevnění rámu Přední rámový profil Umístěte přední rámový profil vertikálně nad spodní lať s přišroubovanou lištou. Zatlačte clip do předvrtaných děr kromě středu (obrázek 5). (obrázek 5) Přišroubujte rámový profil ve středu spodní latě. Za tímto účelem si spodní lištu předvrtejte (obrázek 6). Pevně přišroubujte všechny clipy, a sice s nízkou rychlostí a s redukovanou silou. Jakmile cítíte, že šroub je zcela zapuštěn, tak už dále nešroubujte. (obrázek 6) Boční rámový profil Připevněte rámový profil k bočním koncům. Zatlačte clip do předvrtaných děr kromě středu. (obrázek 7) I zde přišroubujte rámový profil ve středu spodní latě. Za tímto účelem si spodní lištu předvrtejte. Nezapomeňte, že rámový profil tvoří uzavření rohů (viz výpočtová tabulka na straně 14, obrázek 8). Pevně přišroubujte všechny clipy, a sice s nízkou rychlostí a s redukovanou silou. Jakmile cítíte, že šroub je zcela zapuštěn, tak už dále nešroubujte. (obrázek 8) NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

12 Položení panelů Položení 1. panelu Připevněte 1. panel skrze otvory pro clipy vyjma středového clipu, do kterého bude zapuštěn šroub (obrázky 1, 2). (obrázek 1) (obrázek 2) Pevně přišroubujte všechny clipy, a sice s nízkou rychlostí a s redukovanou silou. Jakmile cítíte, že šroub je zcela zapuštěn, tak už dále nešroubujte (obrázek 3). (obrázek 3) Pomocí spodního profilu přišroubujte panel ke spodním latím (obr. 4). Položte všechny panely až na ten předposlední (obrázek 4) Položte všechny panely stejným způsobem až ten předposlední (obrázek 5). (obrázek 5) Pozor: U hlavy panelu vždy ponechejte spáru (viz tabulka pro výpočet velikosti spáry na straně 13). NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

13 Položení posledního panelu Poslední panel shora připevníme pomocí šroubu. I zde pamatujte na oválné vrtané otvory pro rozpínání panelů. (obrázek 6) 1. Případ (obrázek 7) Panel prořízneme a horizontální lišta tak není dostatečně podepřena. Umístěte ve vertikálním směru vůči stěně malé kousky spodní latě (obrázek 6), které podpírají lištu, aby se nemohla ulomit. (obrázek 7) 2. Případ Panel prořízneme a na konci jej opatříme vertikálním opěrným bodem. Za tímto účelem musíte umístit podpěru, přičemž panel je možno přišroubovat přímo ke spodní lati. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

14 Spáry Výpočet spár pro pokládku Teplota produktu ve ºC 5º 15º 25º 35º 45º 55º délka 2 m 0,97 0,81 0,65 0,49 0,32 0,16 cm délka 3 m 1,46 1,22 0,97 0,73 0,49 0,24 cm délka 4 m 1,94 1,62 1,30 0,97 0,65 0,32 cm Aby bylo zajištěno smršťování nebo rozpínání panelů při nízkých nebo vysokých teplotách, je nutno naplánovat spáry, které tyto dilatace vykompenzují. V tabulce naleznete hodnoty dilatace panelů v cm. Dilatační spára se počítá podle teploty produktu a délky panelů. Pozor: Je-li panel vystaven slunečnímu záření, pak je teplota produktu vyšší než teplota vzduchu! Rozpínání nebo stahování činí 0,081 mm/ºc teplotního rozdílu na jeden každý metr. Příklad: Panel o délce 4 m. Venkovní teplota při pokládce činí 20ºC. Působením slunce dosahuje teploty produktu cca. 35 ºC. Podle tabulky činí maximální odchylka panelu 0,97 cm. V tomto případě je třeba ponechat u levého a pravého konce panelu spáru o šířce 0,485 cm a do středu položit panel. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

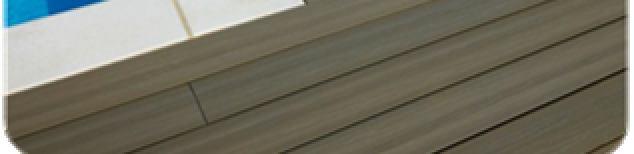

15 10 tipů pro úspěšnou instalaci NOMAWOOD terasy. 100 % syntetický terasový profil 1. Nepřesáhněte vzdálenost 40 cm mezi dvěma NOMAWOOD podkladovými lištami ( mezi prostředními linkami). NOMAWOOD podkladové lišty jsou předvrtané, aby se ušetřil čas a zaručila se přesnost při pokládání desek jedním člověkem. 2. Použijte pryskyřicové (černé) podkladové lišty (DBJ1D), pokud je pokládáte na beton nebo na stabilizovaný a řádně vyhlazený povrch (min 250 kg/m 3 cementu). V tom případě, se musí podkladové lišty sešroubovat, aby držely. V ostatních případech, použijte dřevěné laminované podkladové lišty (WJ1) slepené dohromady a ujistěte se, že je rám zavřený, aby se podkladové lišty nehýbaly. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

16 3. Ve spoji mezi dvěma deskami vždy použijte 2 podkladové lišty s dvěma klipsy. 4. V závislosti na změně teploty se můžou desky roztáhnout nebo smrštit 0.08 mm/ml/ C. Doporučujeme tento fakt vzít v úvahu během pokládání. Změřte teplotu desky pomocí teploměru, nestačí měřit jenom teplotu okolního vzduchu. Princip pro výběr spoje: Velká délka = velký spoj Malá délka = malý spoj Pokládáno za chladu = velký spoj Pokládano za horka = uzavřený spoj 5. 5) Teplota produktu v C Délka 2 m 0,97 0,81 0,65 0,49 0,32 0,15 cm Délka 3 m 1,46 1,22 0,97 0,73 0,49 0,24 cm Délka 4 m 1,94 1,62 1,3 0,97 0,65 0,32 cm NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

17 6. Pro každou desku použijte orientační šroub pro dané rozšíření, jinak nemohou být spoje spojeny. Vyberte si místo, kde šroub bude nejméně vidět. 7. Řezaní desek a měření jejich délky musí být prováděno ve stejných podmínkách jako pokládání. Při řezání NOMAWOOD vždy řezejte desku vzhůru nohama, abyste dostali čistý výsledek. 8. Aby nebyly spoje viditelné, použijte konektor (DC1) na každé straně desek. V tomto případě jeden spoj a jeden klip stačí pro jednu desku. Nezapomeňte vzít v úvahu celkovou délku spojených desek při výpočtu expanze. Použijte pouze jeden expanzivní šroub pro každý set spojených podlahových desek pro srovnání expanze. NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:

18 9. Použijte dilatační prvek (JIG), abyste upevnili podkladové desky na začátku. Pokud použijete rám, použijte i dilatační prvek (JIG) na začátku, abyste zajistili stejnou vzdálenost : shora 31 mm a ze strany 39 mm při pokládání desek Při podkládaní desek smíchejte podlahové desky, aby vynikly odstíny barev. NOMAWOOD nikdy není 100 % stejný, smíchaním docílíte přírodnou krásu a přirozenost podlahy. Další informace na: nebo na tel.: , 84. Poradí Vám i naši specialisté na Nomawood : CZ: Martin Jandera - martin.jandera@nmc-czech.cz Martin Pleskot - martin.pleskot@nmc-czech.cz SK: Ing. Ján Segéň jan.segen@nmc-slovakia.sk NMC Czech, s.r.o., Spořická 4949, Chomutov, Tel:
