1 _ XTRA TEC XT XTENDED TECHNOLOGY Výkon a spolehlivost pro novou perspektivu Inovace výrobků Frézování

2 VÝKON A SPOLEHLIVOST SPOLEČNĚ POSUZOVANÉ, JEDINEČNĚ ŘEŠENÉ

3 Příští generace úspěšné řady nástrojů Walter v oblasti frézování spojuje dva požadavky na zcela nové úrovni: větší výkon, větší spolehlivost. Obě, stejně významně rozvinuté vlastnosti jsou výsledkem dalšího vývoje, který jako progresivní inovace otevírá zcela novou perspektivu produktivity. Zavazující je již název: XT znamená Xtended Technology. Náročné cíle jsou odjakživa součástí sebepojetí firmy Walter. Dvojitá výzva výkon a spolehlivost se u Xtra tec XT stala klíčem k nové perspektivě. Když jsou stanovené dva cíle a nakonec se dosáhne obou společně, je to něco zcela mimořádného. Nová perspektiva produktivity: Xtra tec XT.

4 ROZDÍL SPOČÍVÁ V POLOZE Ochrana proti opotřebení díky speciální povrchové úpravě Přesně 90 Rohová fréza M5130 Ø 63 mm; z = 7 s BC R.. Maximální stabilita Pozitivní, velmi měkký řez S Xtra tec XT přináší Walter nový, výrazný konstrukční prvek: speciálně koncipovanou montážní polohu vyměnitelných břitových destiček Tiger tec. Zní to jednoduše, ale znamená to hodně: V souhře s mimořádnými vlastnostmi řezných materiálů Tiger tec otevírá pozměněné uspořádání vyměnitelných břitových destiček zcela novou perspektivu produktivity. Ještě nikdy předtím nebyl v obrábění tak velký potenciál ohledně výkonu zároveň tak spolehlivý. Důležité výhody nové montážní polohy: větší výkon a vyšší spolehlivost Větší průřez okolo otvoru vyměnitelné břitové destičky zabezpečuje výrazně větší stabilitu. Převedení obráběcí síly směrem k tělesu zvyšuje spolehlivost. Větší průřezy ve hřbetu zubu umožňují robustnější tělesa nástrojů. Vyměnitelné břitové destičky mají nyní větší dosedací plochu. Výhoda: silně snížený plošný tlak. Lepší přístupnost šroubovákem pro lepší manipulaci. Větší počty zubů zvyšují produktivitu.

5 Nová montážní poloha: Xtra tec XT Větší průřez Větší průřez okolo otvoru vyměnitelné břitové destičky zabezpečuje výrazně větší stabilitu. Větší dosedací plocha Na základě menšího úhlu hřbetu vyměnitelných břitových destiček vzniká větší dosedací plocha pro menší plošný tlak. Zesílený hřbet zubu Díky speciální montážní poloze je hřbet zubu odolný a umožňuje delší šrouby. Větší průřez: + 12 % Větší dosedací plocha: + 34 % Zesílený hřbet zubu: + 40 % Rohová fréza M5130 Ø 63 mm; z = 7 s BC R.. Větší průřez Větší dosedací plocha Zesílený hřbet zubu Dosud Xtra tec XT + 12 % Dosud Xtra tec XT + 34 % Dosud Xtra tec XT + 40 % Zabránění přídavným dokončovacím operacím Přesný 90 tvar rohových fréz Xtra tec XT a provedení s vedlejšími břity pomáhají omezit následující obrábění. Univerzální vlastnosti Minimální administrativní náklady a nižší skladovací náklady díky rozmanitějším oblastem použití rohových fréz Xtra tec XT: rovinné a rohové frézování, šikmé zanoření, frézování kapes a frézování kruhovou interpolací. Xtra tec XT se hodí pro obrábění všech běžných materiálových skupin: oceli, nerezové oceli, litiny, neželezných kovů a těžko obrobitelných materiálů. Snížené náklady na nástroje díky optimalizovaným nástrojům Optimální přizpůsobení nástrojů pro příslušné obrábění s různými velikostmi destiček a rohovými rádiusy od 0,2 do 6 mm. Nástroje s malými vyměnitelnými břitovými destičkami a větším počtem zubů, například pro obrobky s malými rozměry. Dostupnost všech nástrojů Xtra tec XT na

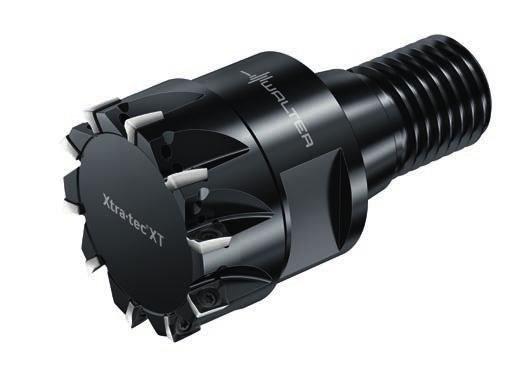

6 MALÁ VYMĚNITELNÁ BŘITOVÁ DESTIČKA? VELKOLEPÝ NÁPAD! Malá a střední rozteč zubů Ochrana proti opotřebení díky speciální povrchové úpravě ScrewFit: modulární systém výměny hlavy Přesně 90 Rohová fréza M5130 Ø 40 mm; z = 10 s AC Rohová fréza M5130 Ø 20 mm; z = 5 s AC Větší stabilita přináší více všeho: produktivity, spolehlivosti a v neposlední řadě hospodárnosti Díky použití menších vyměnitelných břitových destiček jsou možné větší počty zubů. Z toho vyplývající větší posuv a výhody ohledně stability u Xtra tec XT vytyčují v této kombinaci nový standard. Pro toho, kdo chce jít ještě o krok dál a posuzuje pojem produktivity jako celek, nemůže být maximální posuv jediné kritérium. Xtra tec XT toho umí mnohem více, a proto představuje novou perspektivu produktivity. Menší znamená spolehlivější a produktivnější Pokud jde o optimální přizpůsobení nástroje součásti malé přídavky na opracování, nestabilní podmínky posouvají nástroje s malými vyměnitelnými břitovými destičkami a mnoha zuby hranice obrábění ještě výše. Právě také u malých průměrů nástrojů je Xtra tec XT skutečná alternativa k nástrojům ze slinutého karbidu. Jednoduché počítání: Větší počty zubů umožňují vyšší posuvy a delší životnost pro větší produktivitu a spolehlivost. S jistotou lepší manipulace Montáž malých vyměnitelných břitových destiček je často obtížná. Xtra tec XT zlepšuje díky nové montážní poloze vyměnitelných břitových destiček přístupnost upínacího šroubu. Tak lze zabránit typických chybám při montáži.

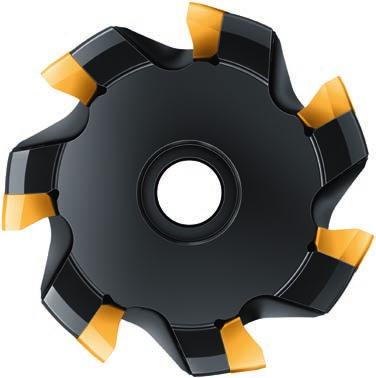

7 TAK DOSÁHNETE DÍKY VÍCE ZUBŮM VĚTŠÍ UDRŽITELNOSTI Úhel nastavení 45 Provedení s rohovým rádiusem nebo vedlejším břitem Rovinná fréza M5009 Ø 100 mm; z = 13 s SN. X Šikmý upínací šroub Tento chytrý nápad je klíčem k většímu počtu zubů u rovinné frézy. Osm řezných hran na vyměnitelnou břitovou destičku Lehkořezné geometrie Xtra tec XT obrábí tak efektivně, že i při použití ve strojích s menším výkonem lze dosáhnout vyšší produktivity. Stabilnější, oboustranné vyměnitelné břitové destičky s šikmým upínacím šroubem: větší počty zubů pro 45 rovinné frézy Osm řezných hran na vyměnitelnou břitovou destičku umožňuje přesné a spolehlivé obrábění po dlouhou dobu. Nižší náklady na řezný materiál a použití materiálu šetrné ke zdrojům přitom představují víc než jen příjemný vedlejší efekt. Investice do budoucnosti Xtra tec XT a Walter Green představují společnou odpovědnost při zacházení s cennými zdroji. Od nákupu surovin přes vývoj a výrobu až k balení a skladování kompletní spotřeba CO 2 u Xtra tec XT se vyhodnocuje, zdokumentovává a kompenzuje. Dostupnost všech nástrojů Xtra tec XT na
