Vlhkost. Voda - skupenství led voda vodní pára. ve stavebních konstrukcích - vše ve vzduchu (uvnitř budov) - vodní pára

Rozměr: px
Začít zobrazení ze stránky:

Download "Vlhkost. Voda - skupenství led voda vodní pára. ve stavebních konstrukcích - vše ve vzduchu (uvnitř budov) - vodní pára"

Transkript

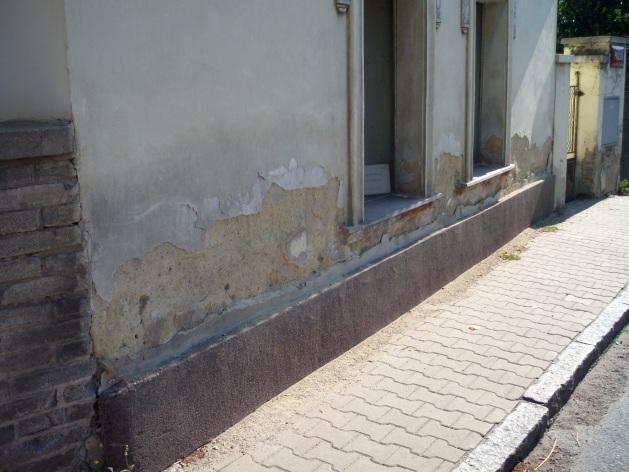

1 Vlhkost Voda - skupenství led voda vodní pára ve stavebních konstrukcích - vše ve vzduchu (uvnitř budov) - vodní pára Vlhkost ve stavebních konstrukcích nežádoucí účinky... zdroje: srážková v. zemní v. zabudovaná v. sorpční v. zkondenzovaná v. provozní (havárie apod.)

2 Vlhkost Voda - skupenství led voda vodní pára ve stavebních konstrukcích - vše ve vzduchu (uvnitř budov) - vodní pára Vlhkost ve vnitřním vzduchu zdroje: dýchání vaření sušení prádla květiny sprchování

3 Vodní pára ve vzduchu Množství vodní páry ve vzduchu koncentrace vodní páry v [kg/m 3 ] 1 m 3 vzduchu vodní pára, m [kg] částečný tlak vodní páry p [Pa] Daltonův zákon: celkový tlak směsi plynů je součtem tlaků složek plynu (částečných tlaků) p b pj p p suchý vzduch [Pa] částečný tlak složky je úměrný jejímu množství ve směsi

4 Vodní pára ve vzduchu Množství vodní páry ve vzduchu koncentrace vodní páry v [kg/m 3 ] částečný tlak vodní páry p [Pa] stejná informace... přepočet (ze stavové rovnice ideálního plynu): p p Rv T v [Pa] v R T [kg/m3 ] R V = 461,4 J/(kg K) je plynová konstanta pro vodní páru T je absolutní teplota [K] v

5 Vodní pára ve vzduchu Maximální množství vodní páry ve vzduchu schopnost pojímat vodní páru je omezená!: p p sat v v sat p sat je částečný tlak nasycené vodní páry [Pa] v sat je částečný tlak nasycené vodní páry [Pa] p = p sat v = v sat kondenzace vodní páry

6 Vodní pára ve vzduchu Maximální množství vodní páry ve vzduchu p sat v sat závisí na teplotě

7 Vodní pára ve vzduchu Relativní vlhkost vzduchu p v p v sat sat [%] udává, nakolik je vyčerpána kapacita vzduchu pojímat vodní páru: 100% 80% 50% 20%

8 Vodní pára ve vzduchu Teplota rosného bodu ochlazování, obsah v.p. se nemění 100% zkondenzovalo 80% 50% 20% teplota ros. bodu

9 Vlhkost materiálů Vyjadřování objemová vlhkost y [%] V w y 100 [%] V V w je objem vody ve vzorku [m 3 ] V je objem vzorku [m 3 ] hmotnostní vlhkost u [%] u m m m [%] m 0 je hmotnost vzorku v suchém stavu [kg] m je hmotnost vzorku v mokrém stavu [kg]

10 Vlhkost materiálů Adsorpce / desorpce materiál je schopen přijímat vodní páru ze vzduchu povrch pórů na sebe váže molekuly vodní páry pro určitou vlhkost vzduchu existuje rovnovážná vlhkost materiálu (závisí na teplotě): y [%] hystereze sorpční izoterma (platí pro určitou teplotu, při jiné teplotě se průběh liší) [%]

11 Šíření vodní páry ve vzduchu Způsoby šíření vodní páry ve vzduchu difuze proudění Difuze volné rozptylování částic v prostředí hybná síla rozdíl koncentrací částice se šíří z místa s vyšší koncentrací do místa s nižší koncentrací (částečným tlakem)

12 Šíření vodní páry ve vzduchu Difuze 1. Fickův zákon g p [kg/(m 2 /s)] d a g d je hustota difuzního toku [kg/(m 2 /s)] a součinitel difuze vodní páry ve vzduchu [m 2 /s] p je částečný tlak vodní páry [Pa] 2. Fickův zákon g d p je čas [s] lze vyjádřit i pomocí koncentrace vodní páry analogie s vedením tepla

13 Šíření vodní páry ve vzduchu Difuze 1D, ustálený stav a gd p 1 p 2 d Da gd v 1 v 2 d [kg/(m 2 /s)] [kg/(m 2 /s)] a je součinitel difuze vodní páry ve vzduchu [kg/(m s Pa)] D a je součinitel difuze vodní páry ve vzduchu[m 2 /s] a = 1, [kg/(m s Pa)] D a = [m 2 /s] difuzní tok: Gd Ag d [kg/s]

14 Šíření vodní páry ve vzduchu Proudění molekuly vodní páry se přesouvají společně s proudícím vzduchem (např. při větrání...) 1 m 3 vzduchu v [kg/m 3 ] vlhkostní tok prouděním: V 3 [m /s] G v V [kg/s] v je koncentrace vodní páry ve vzduchu [kg/m 3 ] V je objemový tok vzduchu [m 3 /s]

15 Šíření vodní páry konstrukcí Způsoby šíření vodní páry složitý děj! kombinace více transportních procesů difuze (více typů) proudění kapilární vedení mají odlišné příčiny (hybné síly) mohou mít opačný směr

16 Šíření vodní páry konstrukcí Difuze analogie s vedením tepla 1D, ustálený stav, 1 vrstva materiálu: 1 gd p p p p d Z p v 1 gd v v v v d Z v [kg/(m 2 /s)] [kg/(m 2 /s)] je součinitel difuze vodní páry v materiálu [s] v je součinitel difuze vodní páry v materiálu [m 2 /s] d je tloušťka vrstvy [m] Z p je difuzní odpor [m/s] Z v je difuzní odpor [s/m] p 1 g d d p 2

17 Šíření vodní páry konstrukcí Difuzní vlastnosti difuzní odpor: Z p d d a [m/s] Z v d v d D [s/m] je součinitel difuze vodní páry v materiálu [s] a je součinitel difuze vodní páry ve vzduchu [kg/(m s Pa)] v je součinitel difuze vodní páry v materiálu [m 2 /s] D a je součinitel difuze vodní páry ve vzduchu[m 2 /s] d je tloušťka vrstvy [m] je faktor difuzního odporu [ - ] a D [ - ] v

18 Šíření vodní páry konstrukcí Faktor difuzního odporu materiál [ - ] minerální vlákna 2 5 zdivo CP 9 železobeton pěnový polystyrén extrudovaný polystyrén dřevo tok kolmo k vláknům fóliové hydroizolace - PVC asfaltové pásy fólie PE (pro parozábrany)

19 Šíření vodní páry konstrukcí Faktor difuzního odporu udává, kolikrát je materiál méně propustný pro vodní páru než vzduch a D v 2 hodnoty: suchý mokrý souč. difuzní vodivosti vzduchu souč. difuzní vodivosti materiálu u tenkých a parotěsných materiálů: rozhodují spoje (fóliové parozábrany, trapézové plechy, keramický obklad) výrazné snížení v případě defektů! (o řády)

20 Šíření vodní páry konstrukcí Analogie mezi vedením tepla a difuzí (1D, u.s.) 1 gd p p Z p gd v v Z v 1 2 [kg/(m 2 /s)] [kg/(m 2 /s)] q cd R [W/m 2 ] p i Z psi Z p Z pse p si p se p e i R si R R se si se e Z vsi Z v Z vse v i v si v se v e

21 Šíření vodní páry konstrukcí Analogie mezi vedením tepla a difuzí (1D, u.s.) p si si p se se Z p1 Z p2 Z p3 R 1 R 2 R 3

22 Kondenzace uvnitř skladby Rizika zhoršení tepelně izolačních vlastností zhoršení mechanických vlastností (pevnosti) zvýšení hmotnosti objemové změny biodegradace (plísně, hniloba) ztráta spolehlivosti zkrácení životnosti

23 Kondenzace uvnitř skladby Požadavky ČSN jednoplášťové kce 1) zkondenzovaná vodní pára nesmí ohrozit funkci konstrukce 2) veškerá zkondenzovaná vodní pára se musí v průběhu jednoho roku vypařit 3) roční množství zkondenzované vodní páry musí splnit podmínku (max. množství kondenzátu v konstrukci): M M [kg/m 2 ] c c, N M c,n = 0,1 kg/m 2 nebo 3% (resp. 6%) plošné hmotnosti..., platí pro konstrukce s parotěsnou vrstvou na vnějším líci jednoplášťové střechy, VKZS, keram. obklad apod. M c,n = 0,5 kg/m 2 nebo 5% (resp. 10%) plošné hmotnosti..., platí pro ostatní konstrukce

24 Kondenzace uvnitř skladby Požadavky ČSN jednoplášťové kce kondenzace není přípustná : musí platit M c = 0 ověřuje se při návrhových okrajových podmínkách (velmi nepříznivé podmínky, nastávají výjimečně) kondenzace je přípustná ověřuje se maximální množství zkondenzované vodní páry a roční bilance zkondenzované a vypařené vodní páry okrajové podmínky průměrné měsíční hodnoty okrajové podmínky teplota vnitřního a venkovního vzduchu relativní vlhkost vnitřního a venkovního vzduchu odpor při přestupu tepla na vnitřním a vnějším povrchu

25 Kondenzace uvnitř skladby Požadavky ČSN dvouplášťové kce pro vnitřní plášť platí stejné požadavky jako pro jednoplášťovou konstrukci relativní vlhkost vzduchu v provětrávané vzduchové vrstvě musí být menší než 90% tato podmínka musí být splněna za bezvětří

26 Kondenzace uvnitř skladby Výpočet - princip tzv. Glaserova metoda původně grafická a částečně početní metoda vykreslují se průběhy částečného tlaku vodní páry p a částečného tlaku nasycené vodní páry p sat kontroluje se splnění podmínky kondenzace: p p [Pa] sat metoda umožňuje zjistit: zda může při daných podmínkách dojít ke kondenzaci pokud ano, kde dochází ke kondenzaci a kolik vodní páry kondenzuje...nebo kolik vodní páry se vypařuje

27 Kondenzace uvnitř skladby Výpočet - postup idealizace konstrukce (započítávání vrstev, volba tepelných a difuzních vlastností) průběh teploty průběh částečného tlaku nasycené vodní páry p sat průběh částečného tlaku vodní páry p kontrola splnění podmínky kondenzace pokud ke kondenzaci dochází oprava průběhu částečného tlaku vodní páry a stanovení rozsahu kondenzační zóny výpočet kondenzujícího množství

28 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) průběh teploty ai si se e R si R R se

29 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) průběh částečného tlaku nasycené vodní páry p sat,si ai si p sat,se se e R si R R se Z p

30 Šíření vodní páry konstrukcí Analogie mezi vedením tepla a difuzí (1D, u.s.) 1 gd p p Z p gd v v Z v 1 2 [kg/(m 2 /s)] [kg/(m 2 /s)] q cd R [W/m 2 ] p i Z psi Z p Z pse p si p se p e i R si R R se si se e Z vsi Z v Z vse v i v si v se v e

31 Šíření vodní páry konstrukcí Analogie mezi vedením tepla a difuzí (1D, u.s.) p si si p se se Z p1 Z p2 Z p3 R 1 R 2 R 3

32 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) průběh částečného tlaku vodní páry p sat,si ai si p < p sat p i p sat,se se e p e R si R R se Z psi =0 Z p Z pse =0

33 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) průběh částečného tlaku vodní páry, oblast kondenzace p sat,si p sat,si p i p > p sat!!! p i p = p sat kondenzace v rovině p sat,se p e došlo ke kondenzaci, ale průběh p je třeba opravit! p sat,se p e Z p Z p

34 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) průběh částečného tlaku vodní páry, oblast kondenzace p sat,si p sat,si p i kondenzační zóna p i skutečný průběh A p = p sat p sat,se p sat,se p = p sat kondenzace v rovině p e teoretický průběh B p e Z p Z p

35 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) výpočet kondenzujícího množství bilance vlhkostních toků pro kondenzační zónu: g g g [kg/(m 2 s] c d, A d, B g c je kondenzující množství g d,a je difuzní tok na vnitřní hranici kondenzační zóny g d,b je difuzní tok z vnější hranice kondenzační zóny p i p sat,si kondenzační zóna A p = p sat B p sat,se p e g da g c g db

36 Kondenzace uvnitř skladby Výpočet postup (jednovrstvá konstrukce) výpočet kondenzujícího množství bilance vlhkostních toků pro kondenzační zónu: g g g [kg/(m 2 s] c d, A d, B 1 g p p Z d, A i sat, A pa, 1 g, p, p Z d B sat B e pb, p i p i p sat,si kondenzační zóna A Z p,a p sat,a p = p sat B p sat,b Z p,b p sat,se p e p e

37 Kondenzace uvnitř skladby Výpočet započítávání vrstev, difuzní vlastnosti u plochých střech se nezapočítávají vrstvy nad hydroizolací jinak započítávají všechny vrstvy včetně velmi tenkých důležité je správné pořadí vrstev (ve výpočtu R nehraje roli...) d d Z p [m/s] Zp a Z v místo Z p je možné (vhodné) používat ekvivalentní difuzní tloušťku s d (tloušťka vrstvy vzduchu se stejným difuzním odporem, jako zkoumaná vrstva): s d [m] d faktor difuzního odporu nutno chápat jako ekvivalentní vlastnost vrstvy! (včetně spojů, spár, defektů apod.)

38 Kondenzace uvnitř skladby Výpočet - předpoklady ustálený stav 1D šíření vodní páry vodní pára se šíří difuzí (konstrukce je vzduchotěsná!) zanedbávají se sorpční vlastnosti matriálů zanedbávají se fázové změny (latentní teplo) kapilární šíření lze přibližně započítat (ČSN EN ISO 13788) nepopisuje reálné chování konstrukce!...pro návrh konstrukcí přesto dobře použitelná

39 Kondenzace uvnitř skladby Vnitřní zateplení obvodová stěna kondenzace

40 Kondenzace uvnitř skladby Vnitřní zateplení podmínka nízká relativní vlhkost vnitřního vzduchu možnosti řešení: parozábrana na vnitřním líci (fólie, spec. stěrky na omítku) tepelná izolace s vysokým difuzním odporem kapilárně aktivní materiály zdroj: Remmers

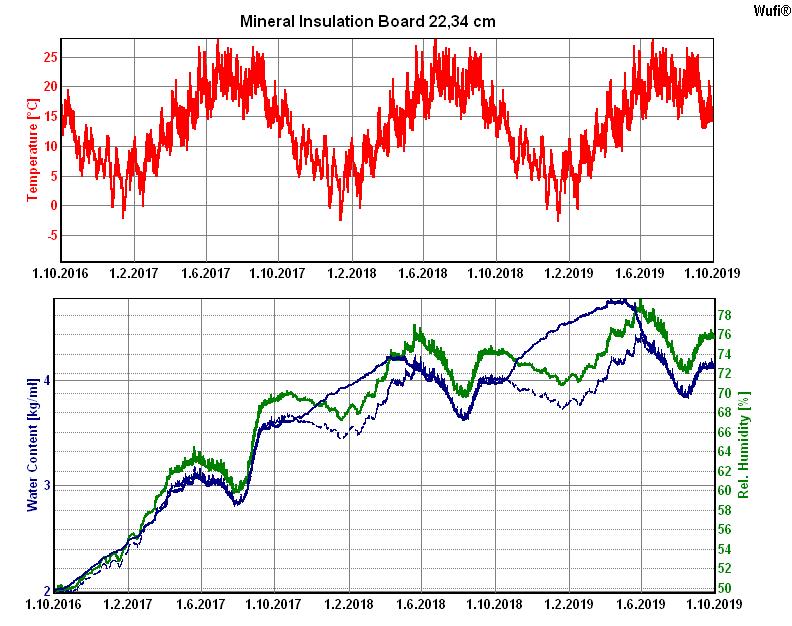

41 Kondenzace uvnitř skladby - výpočet Běžný výpočet ČSN EN ISO (Glaser) Komplex. dynam. simulace šíření tepla a vlhkosti Jiří Novák FSv ČVUT 2016
