1 Pojednání k Disertační práci/discourse on the PhD Thesis Ing. Eva Fridrichová Vedoucí práce: doc. Ing. arch. Jan Rajlich Ústav konstruování Odbor průmyslového designu Fakulta strojního inženýrství Vysoké učení technické v Brně Seminář ÚK

2 Pojednání k SDZ Obsah Úvod Vymezení řešené problematiky a cíle dizertační práce Shrnutí současného stavu poznání Analýza, interpretace a zhodnocení poznatků získaných na základě rešerše Vymezení cíle disertační práce a návrh způsobu jejího řešení Současný stav řešení disertační práce Závěr Seminář ÚK 1/15

3 Úvod Název práce Vizuální řeč ovladačů a sdělovačů Vedoucí práce Doc. Ing. arch. Jan Rajlich Téma Pojednání dizertační práce se zabývá vývojem provozní grafiky na ovládacích panelech obráběcích strojů československé výroby z období /15

4 Vymezení řešené problematiky a cíle dizertační práce Vymezení řešené problematiky Dokumentace provozní grafiky obráběcích strojů Továren obráběcích strojů (TOS) Časové rozmezí dáno vznikem designérských institucí Výzkumný ústav obráběcích strojů a obrábění Rada výtvarné kultury výroby Institut průmyslového designu Cíle Historická retrospektiva grafického značení Typy ztvárnění piktogramů Celková kompozice grafiky panelů Aspekty návrhů Mapa vybraných podniků TOS 3/15

5 Shrnutí současného stavu poznání Podniky TOS, obráběcí stroje Dobové články o provozní grafice, ovladačích a sdělovačích Dobové články o jednotlivých Továrnách obráběcích strojů Podnikové normy TOS Metody Metody klasifikace v umění a designu Klasifikační teorie Taxonomie KALIVODA, F. Brno město práce a pokroku, Blok,1966 4/15

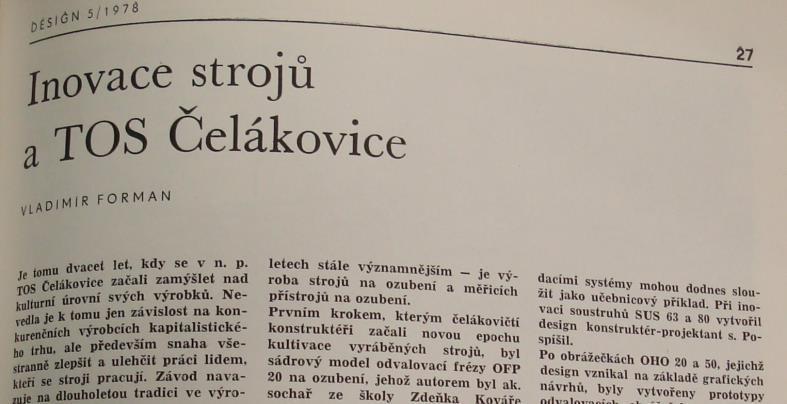

6 Shrnutí současného stavu poznání Rešerše tématických članků Průmyslový design: odborný časopis pro celostátní rozvoj průmyslového designu. Praha: Institut průmyslového designu. ( ) Provozní grafika strojů (8 článků) Typy značení Funkce symbolů Trendy a možnosti značení Podniky TOS, obráběcí stroje (4 články) Inovace strojů Automatizace výroby Podnikové normy 5/15

7 Shrnutí současného stavu poznání Použití metod metody, které lze aplikovat na grafické značení a to hlavně pro klasifikaci a roztřídění značek dle různých hledisek Klasifikační metoda HJORLAND, B. "Core classification theory: a reply to Szostak", Journal of Documentation, 2008, Vol. 64 Iss: 3, pp Klasifikace je uspořádání objektů (nebo procesů, myšlenek, včetně dokumentů) do tříd na základě některých vlastností těchto objektů. 4 hlediska pro klasifikaci Empirické klasifikace dle podobností Racionalistické klasifikace dle logického rozdělení Historické klasifikace na základě historického vývoje Pragmatické kritická klasifikace na politickém a kulturním podkladu 6/15

8 Shrnutí současného stavu poznání Taxonomie PAVLOVSKÝ, P. Základni Pojmy Divadla: Teatrologický Slovník s.348. ISBN: Taxonomie jako základ slovníku Taxonomie je vědní obor, který se zabývá klasifikací. Historické parametry můžeme rozdělit na Chronologické Politické a kulturní Grafické parametry na Kompoziční Estetické Funkční Ukázka rozdělení dle grafických parametrů 7/15

9 Analýza, interpretace a zhodnocení poznatků Analýza , organizace zachycující a podporující designérskou tvorbu Výzkumný ústav obráběcích strojů a obrábění - od 1947 Rada výtvarné kultury výroby (RVKV) - od 1965 Institut průmyslového tvarování (později designu IPD), navázal od roku 1972 na RVKV, zanikl 1990 Průmyslový design ( ) Využití zdrojů Dokumenty Podnikové normy Klasifikace utřídění poznatků jednotlivých značek kategorizace jednotlivých symbolů dle různých hledisek Tlačítkový panel frézek řady FG 40, Konzolové frézky, Strojimport 8/15

10 Vymezení cíle disertační práce a návrh způsobu řešení Vymezení cíle zmapování informační grafiky obráběcích strojů v období Továren obráběcích strojů - TOS Čelákovice, TOS Hulín, TOS Kuřim, TOS Olomouc, TOS Trenčín a TOS Varnsdorf. Dílčí cíle Analýza historického vývoje designu grafiky obráběcích strojů ( ) Kategorizace, srovnání a přehledné uspořádání jednotlivých druhů značek dle klasifikačních parametrů Popis jednotlivých parametrů tohoto značení, skladebné znaky, tvůrci designu grafických značek Zařazení do historického kontextu vývoje informační grafiky Studium normovaných grafických značení (Evropské měřítko) Srovnání piktogramů z hlediska kognitivního vnímání a srozumitelnosti Vlastní řešení systému značení pro obráběcí stroje 9/15

11 Vymezení cíle disertační práce a návrh způsobu řešení Návrh způsobu řešení Sběr podkladů pro výzkum Podklady, dokumentace, konzultace TOS Čelákovice, Hulín, Kuřim, Olomouc, Trenčín, Varnsdorf VÚOSO, zrušen 2004 RVKV ( ) Institut průmyslového designu ( ) NTM v Praze, Oddělení průmyslového designu Technické muzeum v Brně Slovenské centrum dizajnu (SDC) Strojimport Přehled vyrobených strojů z let , TOS Hulín 10/15

12 Vymezení cíle disertační práce a návrh způsobu řešení Návrh způsobu řešení Podklady budou zdokumentovány a následně zpracovány pomocí metod Podklady Dobové články Výkresy ovládacích panelů Dokumentace podniků TOS Archivní fotografie Fotografie panelů stávajících strojů Klasifikační metoda a taxonomie Doplňující metody Sémiotika nauka, zabývající se znakovými systémy Metoda historická poznání jevu v širších souvislostech Rozhovory s konstruktéry a designéry daných značení Panel SK 12, Výkresová dokumentace, TOS Hulín, /15

13 Vymezení cíle disertační práce a návrh způsobu řešení Návrh způsobu řešení Zpracování podkladů Vznik katalogových listů pro každý typ panelu Následná klasifikace značek Překreslení jednotlivých značek do elektronické podoby Schéma nebo fotodokumentace celého panelu Vědecká otázka Které faktory ovlivnily vývoj provozní grafiky ovladačů a sdělovačů obráběcích strojů československé výroby z let ? Pracovní hypotéza Příčinou změny dřívějšího značení byla v letech unifikace ovladačů a sdělovačů obráběcích strojů díky exportu. 12/15

14 Současný stav řešení disertační práce Hotovo Současný stav poznání Vymezeny cíle práce Výběr metod Probíhá Sběr dat, katalogizace a klasifikace značek NTM, Depozitář Čelákovice archivní materiály (Dana Šafářová, DiS.) TMB, Depozitář Řečkovice fotodokumentace (Bc. Roman Řezníček) TOS Hulín - archivní výkresová dokumentace (prof. Jiří Marek) Zbývá Doplnění podkladů Překreslení symbolů do elektronické podoby Aplikace metod 13/15

15 Závěr Provozní grafika určená pro obráběcí stroje české výroby, nebyla podrobena důkladnému průzkumu a zdokumentování Zdokumentování a kategorizace této grafiky a designu Poznatky o historickém a návrhovém vývoji grafického designu obráběcích strojů na českém území Identifikace jednotlivých typů provozní grafiky obráběcích strojů Ukázky podkladů - fotodokumentace 14/15

16 Děkuji vám za pozornost Ing. Eva Fridrichová Ústav konstruování Odbor průmyslového designu Fakulta strojního inženýrství Vysoké učení technické v Brně Seminář ÚK
