1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MANUFACTURING TECHNOLOGY VYUŽITÍ SIMULAČNÍHO SOFTWARU KE SNÍŽENÍ PRODUKCE NESHODNÝCH ODLITKŮ Z AL SLITIN UTILIZATION OF NUMERICAL SIMULATION TO REDUCE A SCRAP OF AL CASTINGS BAKALÁŘSKÁ PRÁCE BACHELOR THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR PETR DOLEŽAL Ing. VLADIMÍR KRUTIŠ, Ph.D. BRNO 2011

2 Vysoké učení technické v Brně, Fakulta strojního inženýrství Ústav strojírenské technologie Akademický rok: 2011/2012 ZADÁNÍ BAKALÁŘSKÉ PRÁCE student(ka): Petr Doležal který/která studuje v bakalářském studijním programu obor: Strojní inženýrství (2301R016) Ředitel ústavu Vám v souladu se zákonem č.111/1998 o vysokých školách a se Studijním a zkušebním řádem VUT v Brně určuje následující téma bakalářské práce: Využití simulačního softwaru ke snížení produkce neshodných odlitků z Al slitin v anglickém jazyce: Use of numerical simulation for reduction of scrap from Al alloys Stručná charakteristika problematiky úkolu: Numerická simulace je sofistikovaným nástrojem pro predikci a eliminaci slévárenských vad. Nároky na odlitky z Al slitin se neustále zvyšují, přičemž numerická simulace může být významným pomocníkem při návrhu vtokových soustav a nálitků, při predikci struktury a mechanických vlastností po odlití a po tepelném zpracování. Všechny tyto možnosti budou rozebrány na konkrétním odlitku. Cíle bakalářské práce: Hlavním cílem práce je přehledné zpracování možností numerické simulace v oblasti lití Al slitin. Budou rozebrány možnosti simulace v oblasti proudění kovu, tuhnutí a chladnutí odlitku, výpočtů napětí a deformací a následně tepelného zpracování.

3 Seznam odborné literatury: 1. ROUČKA, J. Metalurgie neželezných kovů. Skripta VUT. Brno: Akademické nakladatelství CERM, s. ISBN Aluminium Castings Technology Handbook. Edited by DL Zalensas. 2th ed. Des Plaines: AFS, p. ISBN BONOLLO, F., ODORIZZI, S. Numerical Simulation of Foundry Processes. Padova: S.G.E., p. ISBN Vedoucí bakalářské práce: Ing. Vladimír Krutiš, Ph.D. Termín odevzdání bakalářské práce je stanoven časovým plánem akademického roku 2011/2012. V Brně, dne L.S. prof. Ing. Miroslav Píška, CSc. prof. RNDr. Miroslav Doupovec, CSc., dr. h. c. Ředitel ústavu Děkan fakulty

4 FSI VUT BAKALÁŘSKÁ PRÁCE List 3 ABSTRAKT Práce se zabývá možnostmi současných simulačních softwarů a jejich uplatnění v technické praxi. Cílem práce je popsat pracovní postup simulace, shrnout potřebné vstupní parametry odlitku pro dosažení věrohodnosti simulace a možnosti simulačních softwarů v oblasti predikce slévárenských vad. Tento teoretický rozbor je aplikován na konkrétní odlitek, ten je předmětem simulace, která řeší ideální vtokovou soustavu a predikci vzniku případných vad. Přesnost simulace se ověří analýzou reálně odlitého výrobku. Klíčová slova Slévárenství, simulace, neshody, 3D model ABSTRACT This thesis deals with the possibilities of current simulation software and their use in technical practice. The aim of the thesis is to describe the process of the simulation; summarise the required initial parameters of the cast in order to achieve a credible simulation, and to describe the possibilities of the use of simulation software in the area of casting defect prediction. This theoretical analysis is applied on a specific cast, which is subject to a simulation trying to find an ideal inflow system, as well as predicting the formation of possible defects. The accuracy of this simulation will be proved by analysing an actual cast product. Key words Casting, simulation, defects, 3D model BIBLIOGRAFICKÁ CITACE DOLEŽAL, P. Využití simulačního softwaru ke snížení produkce neshodných odlitků z Al slitiny. Brno: Vysoké učení technické v Brně, Fakulta strojního inženýrství, XY s. Vedoucí bakalářské práce Ing. Vladimír Krutiš, Ph.D..

5 FSI VUT BAKALÁŘSKÁ PRÁCE List 4 Prohlášení Prohlašuji, že jsem bakalářskou práci na téma Využití simulačního softwaru ke snížení produkce neshodných odlitků z Al slitin vypracoval samostatně s použitím odborné literatury a pramenů, uvedených na seznamu, který tvoří přílohu této práce Petr Doležal

6 FSI VUT BAKALÁŘSKÁ PRÁCE List 5 Poděkování Děkuji tímto panu Ing. Vladimíru Krutišovi Ph.D. a odborným pracovníkům slévárny Slévárna a modelárna Nové Ransko s.r.o. za cenné připomínky a rady při vypracování bakalářské práce a rodičům za podporu při studiu.

7 FSI VUT BAKALÁŘSKÁ PRÁCE List 6 OBSAH Abstrakt... 3 Prohlášení... 4 Poděkování... 5 Obsah... 6 CAE VE SLÉVÁRENSKÉ PRAXI simulační softwary Metody simulace Analytická metoda Numerická metoda Možnosti predikce slévárenských vad Plnění formy Tuhnutí odlitku Chladnutí odlitku postup přípravy před simulací Popis zadaného odlitku Tvorba elektronického modelu odlitku Import do simulačního SW Přiřazení materiálů Tvorba 3D sítě meshing Zadání počátečních podmínek možnosti simulace al odlitků v oblasti plnění formy Průběh plnění Rozložení teplotního pole Tlak plynu Čas naplnění Simulace tuhnutí a chladnutí odlitku z al slitin Podíl tekuté a tuhé fáze kovu Čas tuhnutí Porezita možnosti simulace dalších technologických procesů u al slitin Rychlost proudění tekutého kovu Další možnosti simulačních softwarů Závěr Seznam použitých zdrojů... 29

8 FSI VUT BAKALÁŘSKÁ PRÁCE List 7 CAE VE SLÉVÁRENSKÉ PRAXI Hlavním trendem vývoje ve slévárenství a v průmyslové praxi všeobecně je zvyšování kvality a naproti tomu snižování ceny. Protože v současné době není příliš prostoru pro vyvíjení a zavádění nových technologií, je třeba se snažit upravit ty současné a právě tímto způsobem zefektivnit a zkvalitnit naší produkci. Ve slévárenské praxi nám v tomto mohou značně pomoci Computer Aided Engineering (dále CAE) technologie. Při vývoji finálního výrobku (odlitku) je kvalita a technologická správnost závislá pouze na schopnostech a kvalitách pověřeného technologa. Ten volí technologický postup na základě znalostí a zkušeností, konečná podoba odlitku je získána experimentální metodou, kdy je odlitek třeba i několikrát zkušebně odlit, z důvodu analýzy správnosti postupu. Zákonitě tedy dochází ke ztrátám na materiálu, energii a času. Při použití simulačních SW je samozřejmě technolog stále nepostradatelný, dostává však do rukou spoustu nástrojů, s nimiž může zlepšit využití tekutého kovu, práci ulehčit a zároveň zkvalitnit, navíc jsou ušetřeny obvyklé náklady, které je nutno vynaložit při vzorkovém řízení a při realizaci nápravných opatření (úprava modelového zařízení). Pomocí těchto nástrojů si tak technolog může například simulovat tuhnutí taveniny v odlitku a pozorovat vznik případných staženin, tepelných uzlů a dalších vad, které při odlévání vznikají. Dále může zkoumat deformace a vzniklá vnitřní napětí a tak ještě před odlitím zjistit případné konstrukční chyby a tím vylepšit v dnešní době čím dál víc nutnou komunikaci mezi technologem a konstruktérem. Některé simulační programy jsou už natolik sofistikované, že dokážou sami vyhodnotit konstrukční chybu a dokonce technologovi ukázat příklad lepšího řešení. [1] Pokud bychom velmi hrubě chtěli rozčlenit práci s CAE technologiemi, můžeme je rozdělit do tří kroků. Prvním z nich je preprocessing, v této fázi tvoříme geometrii/model odlitku, nejčastěji v CAD (Computer Aided Drawing) programech a tato je ve standartním 3D formátu (např. STL, STEP) převedena do simulačního SW. Dalším krokem je mainprocessing, v němž probíhá samotný výpočet plnění formy, postupu teplotního pole, deformace, případně napětí. Poslední fází je postprocessing, ve kterém máme k dispozici výstupy na obrazovce, z nichž můžeme provádět analýzu výsledků. [2]

9 FSI VUT BAKALÁŘSKÁ PRÁCE List 8 1 SIMULAČNÍ SOFTWARY 1.1 Metody simulace Samotná simulace pracuje na několika principech, máme tedy na výběr z několika metod. Každá má samozřejmě své klady a zápory, právě proto je i při inteligenci simulačních softwarů stále důležitý technolog, který svým úsudkem zhodnotí, zda je metoda pro daný problém vhodná a poskytne nám relevantní výsledky Analytická metoda Analytická metoda je jednoduchá, má však natolik zásadní omezení použitelnosti, že je v praxi využívána především k ověřování jednoduchých modelů. Hlavním nedostatkem je její použitelnost, dá se aplikovat pouze na jednoduché matematické modely, což je při složitosti dnešních odlitků nedostačující. Proto je v drtivé většině použita metoda numerická Numerická metoda Numerická metoda je na základě principu výpočtů dále rozdělena na několik metod, nejrozšířenější jsou: Metoda konečných diferencí - FDM Metoda konečných prvků - FEM Další metody Metoda konečných diferencí Metoda konečných diferencí je ve své podstatě jednoduchá. Počítaná oblast je rozdělena na podoblasti (mohou být 1D, 2D i 3D). V těchto oblastech je pomocí diferenční rovnice popsáno časově závislé rozdělení teplot. Síť (plocha, či objem rozdělená na útvary-podoblasti je nahrazena sítí) může být tvořena různými elementy, ve 2D například čtverci, trojúhelníky či obdélníky, ve 3D pak krychlemi, nebo čtyřstěny. Hustota, velikost i tvar těchto elementů ovlivňují přesnost simulace. Z výše zmíněného můžeme snadno odhadnout výhody i nevýhody metody. Na jednu stranu je metoda jednoduchá a nenáročná na programování, na stranu druhou je analytické řešení možné pouze pro kouli, nebo nekonečnou plochu, takže se musíme uchýlit k aproximaci. Obr. 1 Síť je tvořena uzly, které oddělují vnitřní a hraniční uzly [2] Pomocí této metody je řešena praktická část práce.

10 FSI VUT BAKALÁŘSKÁ PRÁCE List 9 Metoda konečných prvků Metoda konečných prvků (známá i pod zkratkou MKP) je dnes stále populárnější.[2] Spočívá v rozdělení kontinua na konečný počet prvků. Z uzlových bodů těchto prvků jsou následně počítány zjišťované parametry. Její hlavní výhodou je numerická stabilita (chyby se neakumulují), tím pádem je dosaženo přesnějších výsledků, dále potom snadná implementace a schopnost řešit i složité geometrie.[3] Další metody Metoda rozložení Metoda hraničních elementů Metoda upravených objemů Obr. 2 Rozdělení tvarově složité plochy na jednotlivé elementy [3] Hlubší náhled na problematiku numerických metod může poskytnout například publikace Numerical Simulation of Foundry Processes. [7] 1.2 Možnosti predikce slévárenských vad Proces odlévání je velmi složitý. Hraje v něm roli velké množství významných vlivů, parametrů a okrajových podmínek. Pokud některé z nich špatně vyhodnotíme, nevezmeme v úvahu, nebo zvolíme špatné konstrukční řešení, mohou se ve finálním výrobku vyskytnout neshody. V tomto bodě práce jsou stručně popsány ty neshody, které dokáže simulační SW objevit. Simulací se dají popsat téměř všechny procesy provázející vznik hotového odlitku, od plnění formy, přes tuhnutí a chladnutí až po analýzy vlastností odlitku Plnění formy Nezaběhnutí a nedolití K nezaběhnutí může dojít z několika důvodů, jednak to může být příliš rychlým odvodem tepla z formy a tím způsobeného předčasného ztuhnutí kovu, dále nedostatečným odvzdušněním formy, nebo z důvodu příliš velkého vývinu zplodin vzniklých kontaktem tekutého kovu s jádrem, nebo formovací směsí. Projevuje se tím, že se tekutý kov nedostane do periferních, nebo příliš tenkých částí odlitku nedoběhne. Řešením je vhodná volba vtokové soustavy.

11 FSI VUT BAKALÁŘSKÁ PRÁCE List 10 Obr. 3 Nedolití součásti [4] Zavaleniny a studené spoje Zavaleniny a studené spoje vznikají tak, že ztuhlá část tekutého kovu ve formě se při plnění dotkne tekutého kovu, přitékajícího z jiné části vtokové soustavy. Při tomto kontaktu již není tekutý kov dost teplý, proto zůstává stopa (vráska) na povrchu odlitku, v horším případě netěsnost a odlitek může ztratit svou funkčnost (prosakuje nebo prostupuje plyn). Pokud zůstane pouze stopa na povrchu, jde o zavaleninu, pokud zůstává netěsnost, jde o studený spoj. Obr. 4 Predikce studených spojů, vpravo je vidět již chladnoucí část, přičemž z horní části ještě neproudí tekutý kov [4] Zahlcený plyn Tato neshoda vzniká, pokud zplodiny reakce tekutého kovu s formovací směsí nestačí včas uniknout, nebo pokud nestačí včas uniknout vzduch. Pokud s taveninou reaguje zahlcený plyn, bublina je matná, protože se vytvářejí sloučeniny, nejčastěji s kyslíkem. Pokud s taveninou reaguje inertní plyn, nebo vodík, bubliny jsou lesklé. Zahlcenému plynu se dá zamezit použitím prodyšnější formy, nebo použitím výfuků.

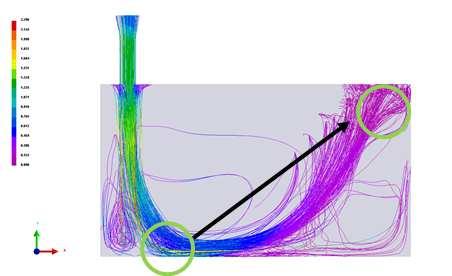

12 FSI VUT BAKALÁŘSKÁ PRÁCE List 11 Zahlcený vzduch Obr. 5 Zobrazení zahlceného vzduchu [4] Lokální turbulence Plnění dutiny formy je hydrodynamický proces. Velmi záleží, zda je proudění laminární, nebo turbulentní. Při turbulentním proudění může dojít k vymílání formovací směsi, případně z jádra. Simulační SW dokáže zobrazit rychlosti proudění a riziková místa, kde při odlévání bude docházet k lokálním turbulencím. Obr. 6 Vlevo zobrazení rychlostí proudění, vpravo jsou červeně vyznačeny místa, kde je charakter proudění turbulentní [4] Eroze Eroze je vymílání formovací nebo jádrové směsi v místě vysokého tepelného namáhání a dynamických účinků při plnění dutiny formy. Dá se jí čelit vhodnou volbou vtokové soustavy, volí se taková, která dynamicky nenamáhá, nebo minimalizuje namáhání dutiny formy. Do nebezpečných míst může být dán jiný materiál, nebo se použije jiná směs (např. chromit). Další variantou je zpevňující postřik nebo nátěr. Někdy také pomůže vložení filtru, kterým se zklidní plnění dutiny formy.

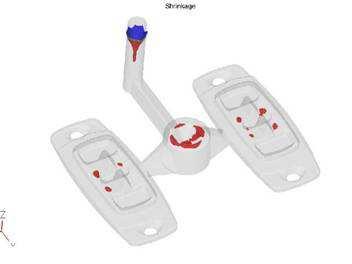

13 FSI VUT BAKALÁŘSKÁ PRÁCE List Tuhnutí odlitku Obr. 7 Místa vyplavení formy [5] Staženiny Pokud je v odlitku při tuhnutí nedostatek kovu, vlivem smrštění se mohou objevit staženiny. Dojde k propadnutí materiálu a může se objevit otevřená staženina a pod ní mikroporezita. K vnitřním staženinám dochází především v tepelných uzlech, je možno jim tedy zabránit vhodnou volbou vtokové soustavy. Snahou je, aby se tepelný uzel dostal do nálitku. Pomocí simulace je možno zjistit místo a velikost vnějších i vnitřních staženin. Obr. 8 Reálný odlitek vpravo potvrzuje správnost predikce staženiny [4]

14 FSI VUT BAKALÁŘSKÁ PRÁCE List 13 Řediny a mikroporezita Vznikají stejně jako vnitřní staženiny vlivem nedostatkem kovu v tepelném uzlu, nebo výskytem plynu vzniklého reakcí při kontaktu tekutého kovu s formovací směsí. Dají se nalézt až na metalografickém výbrusu. Je možno je odlišit vizuálně, řediny jsou nepravidelné, laločnaté a protáhlé, oproti tomu bubliny mikroporezity jsou kulové. Mikroporezita je při simulaci dobře viditelná při použití modulu hot spot, kde software vyznačí oblast tepelného uzlu. V tomto místě je možné predikovat mikroporezitu. Obr. 9 Porovnání umístění řediny v simulačním SW a na reálném odlitku [4] Zapečeniny Příčinou zapečenin je příliš teplý kov, nebo příliš řídká forma. Projevují se hrubým povrchem odlitku, to souvisí s penetrací. Penetrace je průnik tekutého kovu mezi zrnka formovací látky, ten pak kopíruje povrch zrn formy. Nejčastěji se zapečeniny objevují v koutech, kde se déle drží teplo. Ve špičkách či tenkých částech odlitku se tato neshoda neobjevuje. Zapečeninám je možno zamezit povrchovým nátěrem, nebo snížením tepoty lití. Pomocí údajů o formě a teplotách, které se v dutině formy vyskytují, může simulační software odhalit i tuto neshodu. Obr. 10 Vyznačení místa, kde se pravděpodobně objeví zapečenina [5]

15 FSI VUT BAKALÁŘSKÁ PRÁCE List 14 Bubliny Bubliny jsou velmi častým jevem prakticky u všech materiálů, u různých materiálů se však liší. U hliníku vznikají disociací vodní páry v tavenině za vzniku vodíkových bublin a oxidických vměstků. Velkým problémem je obtížnost detekce bublin, ty se dají zjistit až na metalografickém výbrusu, pomocí ultrazvuku, nebo RTG zkouškou, což je nákladné. Snahou je dosáhnout kulovitého tvaru bublin, protože tento tvar méně ovlivňuje mechanické vlastnosti. Kulovitý tvar drobných dutin má totiž nižší vrubový účinek. Vlivem povrchového napětí dochází v bublině k tomu, že prorůstá základní fáze alfa (dendrity Al) a případně další (Si eutektikum). Obr. 11 Na odlitku jsou viditelná místa vzniku bublin [4] Chladnutí odlitku Trhliny a praskliny Odlišujeme pojem trhliny a praskliny, trhliny vznikají za tepla vlivem pnutí při tuhnutí, prasklina za studena vlivem zbytkového napětí. Důvodem vzniku prasklin je například příliš tuhá forma nebo velké rozdíly v tloušťkách stěn odlitku. Pokud vlivem pnutí dojde k porušení soudržnosti kovu ještě během tuhnutí, vznikne trhlina, pokud dojde k porušení soudržnosti kovu až při upnutí odlitku na obráběcím stroji nebo během obrábění, jedná se o prasklinu. Trhlinám a prasklinám lze zamezit volbou méně tuhé formy nebo přijatelnou změnou tvaru odlitku (technologičnost konstrukce = přizpůsobit tvar odlitku slévárenským podmínkám). Pro zamezení vzniku prasklin se provádí žíhání na snížení pnutí, případně se odlitek nechá vystárnout. Simulační softwary mají moduly, které počítají velikost zbytkového napětí. Pomocí nich je možné zjistit, kde toto napětí překročuje kritickou mez a včas upravit technologické řešení.

16 FSI VUT BAKALÁŘSKÁ PRÁCE List 15 Obr. 12 V místech, kde je červená barva, je vysoká pravděpodobnost výskytu prasklin [4] Napětí v odlitku a deformace Odlévání je složitý termodynamický proces, při kterém dochází k mnoha termodynamickým pochodům. Tyto pochody jsou provázeny dilatací tuhnoucího materiálu, v důsledku čehož vznikají zbytková pnutí a deformace. Tyto je třeba predikovat, aby hotový odlitek splňoval jednak geometrické požadavky a dále měl mechanické vlastnosti od něj očekávané, jako je například pevnost a pružnost. Numerická simulace nabízí možnost, jak predikovat velikost a pozici těchto nežádoucích prvků. Obr. 13 Vlevo zobrazení deformace při ochlazování, vpravo zobrazení pnutí [4]

17 FSI VUT BAKALÁŘSKÁ PRÁCE List 16 2 POSTUP PŘÍPRAVY PŘED SIMULACÍ 2.1 Popis zadaného odlitku Pro praktickou část práce byl zvolen odlitek ze Slévárny a modelárny Nové Ransko s.r.o. Během simulace se pracuje s hodnotami získanými z technologické karty odlitku. Jde o chladič, který je na slévárně skutečně odléván. Tab.1 Informace o odlitku Ventilátor Materiál ČSN Surová hmotnost Hmotnost odlitku (expediční) Tavící pec Ošetření taveniny Modifikace Očkování Tepelné zpracování Formování Formovací stroj 20,363kg 11,2kg Tavící pec typu MORGAN, sklopná, max. objem taveniny 580kg Odplynění Granulát na bázi Na Granulát na bázi TiB rozpouštěcí žíhání 520 C, náběh 50 C/hod., prodleva cca 6 hod., zachlazení do vodní lázně (50 až 80) C, vytvrzení 170 C náběh 50 C/hod., prodleva cca 6 hod. Formováno do jednotné bentonitové směsi (kolový mísič MK 500) FOROMAT 20 (střásání s dolisováním) Přesnost ČSN EN ISO DCTG 11 Obr. 14 Modelové zařízení

18 FSI VUT BAKALÁŘSKÁ PRÁCE List Tvorba elektronického modelu odlitku Než začne samotná simulace, je samozřejmě třeba vytvořit elektronický model. K tomuto účelu je k dispozici řadu programů, které umožní sestrojit 3D model odlitku, jako například Autodesk Inventor, SolidWorks, Pro Engineer a další. Některé simulační SW umožňují modelovat přímo v uživatelském rozhraní programu, jde však pouze o jednoduché tvary, jako je kvádr, válec a podobně, složitější tvarové úpravy tak zůstávají na CAD programech. V této práci je použito softwaru Autodesk Inventor. Pomocí něj byly vytvořeny 3D modely jednotlivých součástí surového odlitku, jako samotný odlitek a vtoková soustava. Tyto součásti byly zavazbeny do sestavy. Obr. 15 3D model odlitku včetně vtokové soustavy 2.3 Import do simulačního SW Každý SW, ve kterém je tvořen elektronický model, má zpravidla vlastní formát, který není kompatibilní s ostatními programy, tedy ani se simulačním SW. Je tedy třeba exportovat geometrii do takového formátu, který je program schopen zpracovat. Pro tyto účely se využívá standartních formátů pro 3D modely STEP, STL, IGS, PARASOLID, případně další.

19 FSI VUT BAKALÁŘSKÁ PRÁCE List 18 Obr. 16 Importovaný model (vlevo), zobrazení povrchové sítě (vpravo) 2.4 Přiřazení materiálů Po úspěšném importu je dalším krokem přiřazení materiálů jednotlivým součástem surového odlitku. SW má v sobě databázi materiálů, kterou je možno využít a výrazně tak usnadnit práci. U materiálů v databázi jsou již určeny jejich materiálové charakteristiky a konstanty, není nutno je tedy zadávat manuálně, SW je zadá automaticky. Obr. 17 Přiřazení materiálů z databáze k jednotlivým částem odlitku a formy

20 FSI VUT BAKALÁŘSKÁ PRÁCE List Tvorba 3D sítě meshing Jak již bylo zmíněno výše, výpočet běží pomocí metody konečných diferencí. To znamená, že je nutno model zadaného odlitku rozdělit na elementy, na nichž je výpočet prováděn. Tato operace se nazývá meshing. Objekt je rozdělen obvykle na krychličky pomocí 3D sítě, délka jednotlivých kroků (hrana krychličky) je velmi důležitým faktorem. Špatná volba kroku může negativně ovlivnit práci. Pokud by byl zvolen velký krok, projeví se vliv nepřesnosti způsobené tím, že elementy nejsou nekonečně malé a dochází tak ke zkreslení. Dalším problémem je potom velké zkreslení okrajových ploch, především u zakřivených a malých součástí. Naopak volbou zbytečně malého kroku (velké hustoty krychliček) je sice dosaženo vysoké přesnosti, ale je značně prodloužen výpočetní čas. Z toho vyplývá, že volba kroku je otázkou kompromisu mezi přesností a výpočetním časem. Naštěstí dnešní SW dokáže pracovat i se sítí, která nemá konstantní hustotu. Znamená to tedy, že technolog má možnost v místě vyšší požadované přesnosti síť zhustit a v místech kde se nenacházejí kritické body ponechat síť s delším krokem. Obr. 18 Tvorba 3D sítě

21 FSI VUT BAKALÁŘSKÁ PRÁCE List Zadání počátečních podmínek Počáteční podmínky vycházejí z použité technologie výroby odlitku. Hodnoty jsou brány z výše uvedeného výpisu z technologické karty. Pro náš zadaný odlitek byly termodynamické a mechanické charakteristiky z materiálové databáze manuálně doplněny o dalších 9 počátečních podmínek. Jako první bylo nutno určit, kudy bude tekutý kov vstupovat do dutiny formy. Jako vstupní místo byl označen vršek vtokového kůlu. Druhým krokem bylo zadání vstupní rychlosti tekutého kovu. Protože tekutý kov není vstřikován, ani žádným způsobem zpomalován, byla ponechána defaultní rychlost určená pro gravitační lití. Třetí a velmi důležitou počáteční podmínkou byla prodyšnost formovací směsi. Použitou formovací směsí byl bentonit, který je v databázi materiálů, byla tedy ponechána hodnota předvyplněná softwarem. Dalším krokem bylo zohlednění použití pěnového filtru. Filtr je definován na zvolené ploše jako odpor, který je kladen proudění tekutého kovu. Pátá počáteční podmínka byla drsnost povrchu formovací směsi v dutině formy. Pro zvolený materiál formovací směsi je drsnost 0,05µm V tomto kroku nastává přechod od hydraulických podmínek k termodynamickým. Byla zadána počáteční teplota tekutého kovu 720 C. Další termodynamickou podmínkou, sloužící pro vyhodnocení tepelné výměny byla okolní teplota. Byla nastavena na 20 C. Poslední podmínkou, která byla zadána, byl kontaktní odpor. Obr. 19 Volba počátečních podmínek

22 FSI VUT BAKALÁŘSKÁ PRÁCE List 21 3 MOŽNOSTI SIMULACE AL ODLITKŮ V OBLASTI PLNĚNÍ FORMY Průběh plnění formy je velmi důležitý. Numerická simulace umožňuje zobrazit průběh tohoto plnění, může se tak zabránit vzniku studených spojů a dalších neshod způsobených nevhodným vtokem tekutého kovu do dutiny. V průběhu simulace je možno pozorovat nejen proud a směr vtoku tekutého kovu do dutiny, ale i rozložení a postup teplotního pole, ze kterého se dá vyčíst případné nezaběhnutí, či vznik bublin a porezity v tepelných uzlech. Simulační software má nástroje umožňující analýzu v jednotlivých kritických bodech, například i uvnitř odlitku. Tyto jednotlivé nástroje a možnosti simulace v oblasti plnění formy budou rozebrány v této kapitole. 3.1 Průběh plnění Obr. 20 Průběh plnění dutiny formy Na obrázku 20 je vidět průběh plnění dutiny formy tekutým kovem těsně po nalití. Je zřejmé, že v místě zářezů, kudy vniká tekutý kov z vtokové soustavy přímo do dutiny tělesa odlitku, je postup tekutého kovu do žeber rychlejší, než ve zbytku žeber. Je tedy jasné, že pokud by v žebrech mělo dojít k nezaběhnutí, bude se to týkat těch žeber, které jsou nejdále od zářezů. Dále stojí za povšimnutí průběh ochlazování. Již v čase 2s po nalití, kdy tekutý kov teprve proudí žebry do dutiny, je jeho teplota řádově o 100 C nižší. Tento pokles je

23 FSI VUT BAKALÁŘSKÁ PRÁCE List 22 způsoben teplotním rozdílem mezi tekutým kovem a formovací směsí a je s ním nutno počítat. 3.2 Rozložení teplotního pole Obr. 21 Rozložení teplotního pole po naplnění dutiny Po úplném naplnění dutiny je zkoumáno rozložení teplotního pole. Z teplotního pole je možno vyčíst, kde se nacházejí kritické body například pro vznik staženin. Protože nás zajímá především teplota solidu a výše, je výhodné si upravit stupnici teplot a tím rozšířit barevné spektrum mezi bodem solidu a likvidu. Obrázek se tím stává názornější, viz. obr. 21. Obrázek ukazuje očekávaný průběh teplot. Zatímco vtoková soustava je stále zásobována tekutým kovem a tím je ohřívána, nálitky jsou podstatně chladnější. Z obrázku vpravo je vidět, že části žeber se už pomalu dostávají na teplotu solidu a začínají tuhnout.

24 FSI VUT BAKALÁŘSKÁ PRÁCE List Tlak plynu Obr. 22 Tlak plynu Při nalití tekutého kovu do dutiny formy dochází ke kontaktu tekutého kovu s formovací směsí, při kterém je uvolňován plyn, který spolu se vzduchem přítomným v dutině vytváří tlak. Pokud není zajištěna správná prodyšnost formy, může tento tlak poškodit formu a dojít tak ke geometrickým nepřesnostem u výsledného odlitku. Na obrázku 22 je vidět lokální tlakové působení plynu, nedosahuje však hodnot, které by mohlo poškodit soudržnost formy. 3.4 Čas naplnění Obr. 23 Zobrazení časového průběhu plnění dutiny formy

25 FSI VUT BAKALÁŘSKÁ PRÁCE List 24 Při navrhování dutiny formy musí technolog uvažovat, jak bude tekutý kov postupovat. Predikční modul Fill time technologovi ukáže, v jakém čase je kterákoliv část dutiny formy zaplněna a může tak z ní vyčíst čas a směr postupu tekutého kovu. V tomto případě (obrázek 23) plnění probíhá správně, je plynulé a v závěrečné fázi končí v nálitku. 4 SIMULACE TUHNUTÍ A CHLADNUTÍ ODLITKU Z AL SLITIN Dalším důležitým procesem, který při odlévání nastává, je tuhnutí a chladnutí odlitku. Numerická simulace umožňuje tento proces nasimulovat a zjistit tak, kde kov zůstává nejdéle v tekuté fázi, kde odlitek začíná tuhnout, případně kde je vysoká pravděpodobnost výskytu zbytkového napětí z důsledku pnutí. 4.1 Podíl tekuté a tuhé fáze kovu Obr. 24 Použití nástroje slice of při analýze podílu tekutého kovu Pomocí nástroje Slice of je možno zobrazit podíl tekuté a tuhé fáze kovu v odlitku. To znamená, že po použití tohoto nástroje s nastavením například 70% tekuté fáze, software zobrazuje tuhnutí pouze těch částí odlitku, kde je podíl tekutého kovu vyšší než 70%. Je tedy přehledně zobrazeno, v jakých částech je stále tekutý kov, ztuhlé části jsou skryty. Tento nástroj může sloužit například k analýze tepelných uzlů, zda jsou všechny vedeny správně do nálitků, nebo zůstávají uvnitř součásti. Na obrázku 24 je možno si všimnou tří míst, kde je tekutý kov oddělen od zbytku tekuté části kovu, což je nežádoucí.

26 FSI VUT BAKALÁŘSKÁ PRÁCE List Čas tuhnutí Obr. 25 Doba tuhnutí jednotlivých částí odlitku Dalším nástrojem je čas solidifikace čas tuhnutí. Touto formou je poskytnuta informace, které části odlitku tuhnou nejrychleji a které pro ztuhnutí potřebují nejdelší čas. Z obrázku 19 je vidět, že nejkratší čas tuhnutí je u žeber (z důvodu jejich malé tloušťky) a nejdelší u nálitků, kterými jsou odváděny tepelné uzly, a tekutý kov se do nich dostane nejpozději. 4.3 Porezita Obr. 26 Porezita v odlitku

27 FSI VUT BAKALÁŘSKÁ PRÁCE List 26 Častou neshodou odlitku je porezita, simulační SW umožňuje zkoumat místa, kde je možnost výskytu této neshody. Při defaultním nastavením parametrů SW zobrazí spoustu míst s výskytem porezity. Toto nastavení zvýrazní celé elementy, kde je porezita větší, než 1%. Tento výsledek však může být zkreslující, protože porezita 1% v jednom elementu je zanedbatelná, je tedy třeba s ohledem na požadavky na odlitek tuto hodnotu změnit tak, aby se zobrazila pouze výraznější porezita a to taková, která má znatelný význam pro vlastnosti odlitku. Dle obrázku 26 lze usoudit, že tento odlitek je ve velké míře náchylný na porezitu. 5 MOŽNOSTI SIMULACE DALŠÍCH TECHNOLOGICKÝCH PROCESŮ U AL SLITIN Soudobé simulační softwary jsou schopny predikovat nejen procesy plnění, chladnutí a tuhnutí, ale mají i další moduly, umožňující simulovat procesy, které provázejí odlévání. Analýza těchto dalších procesů může velmi pomoci správnému porozumění dějů, které se odehrávají při nalití tekutého kovu do formovací směsi. 5.1 Rychlost proudění tekutého kovu Obr. 27 Zobrazení rychlostního profilu a vektorů rychlosti Dalším důležitým faktorem při odlévání, je rychlost proudění tekutého kovu do dutiny formy. Pokud by byla moc nízká, tekutý kov začne tuhnout dříve, než je třeba pro správné zaběhnutí a může dojít k nezaběhnutí. Pokud by byla naopak moc vysoká, může dojít k hydraulickému rázu a velkým turbulencím, což vede k vymílání formovací směsi z dutiny a následné geometrické nepřesnosti odlitku.

28 FSI VUT BAKALÁŘSKÁ PRÁCE List 27 Pomocí simulačního softwaru je možno zobrazit rychlostní profil proudícího tekutého kovu, včetně hodnot rychlostí. Mimo to software umožňuje zapnout zobrazení pomocí vektorů pro zkoumání charakteru proudění tekutého kovu. Na obrázku 27, který je zachycen v řezu podle os XY, je vidět, že proud tekutého kovu při průchodu vtokovým kůlem a filtrem je lineární. Rychlostní profil je rozložen dle očekávání, tekutý kov proudí nejrychleji uprostřed, v místě kontaktu s formou je nejpomalejší. Tento jev je způsobem viskozitou tekutého kovu a třením. 5.2 Další možnosti simulačních softwarů Mimo zmíněné procesy je s pomocí simulačních softwarů možné simulovat i tyto další: Napěťové stavy při tuhnutí Al odlitků Deformace odlitků s predikcí trhlin a prasklin Tepelné zpracování, včetně vytvrzení (např. T6) Nukleace a růst zrn Struktura a mechanické vlastnosti

29 FSI VUT BAKALÁŘSKÁ PRÁCE List 28 ZÁVĚR V současné době se numerická simulace stala důležitým nástrojem při návrhu technologie výroby odlitků. Trendem je neustálé zdokonalování jednotlivých kritérií, které hodnotí jak vnitřní, tak i povrchovou jakost odlitků. Cílem práce bylo seznámení se s celým procesem simulace, od výroby 3D modelu až po zadávání počátečních podmínek a samotnou simulaci na konkrétním odlitku. Simulací byla ověřena vhodnost vtokové soustavy a predikce míst, kde se mohou objevit neshody. Podle hodnot vystupujících ze simulace vyplývá, že vtoková soustava je navržena správně a u odlitku se neobjevují neshody, pouze lokální porezita. Cíl práce, seznámení se se simulačními softwary a jejich využití v technologické praxi, byl splněn.

30 FSI VUT BAKALÁŘSKÁ PRÁCE List 29 SEZNAM POUŽITÝCH ZDROJŮ 1. KRUTIŠ, V. a kol.: Numerická simulace technologických procesů jako nástroj komunikace. Slévárenství, 2007, roč. LV, č. 4, s ISSN ČECH, Jaroslav, Jan BOČEK a Pavel BOUCNÍK. Výroba zdravých odlitků se zaměřením na simulaci tuhnutí. In: Archives of Foundry Engineering [online]. [cit ]. Dostupné z: 3. HERMAN, Aleš. Počítačové simulace ve slévárenství. Vyd. 1. Praha: ČVUT, Strojní fakulta, 2000, 62 s. ISBN X. 4. Interní dokument společnosti MECAS ESI s.r.o. 5. Bezpečné dosažení požadovaných mikrostruktur odlitků. ČECH, Jaroslav, Pavel BOUCNÍK a Rudolf URSACHER. Pavel Boucník [online] [cit ]. Dostupné z: 6. Metoda konečných prvků. Numerické simulace [online]. [cit ]. Dostupné z: 7. BONOLLO, F., ODORIZZI, S. Numerical Simulation of Foundry Processes. Padova: S.G.E., p. ISBN
