BRUSKA NA VRTÁKY VDG 13 PŘEKLAD PŮVODNÍHO NÁVODU K POUŽITÍ

Transkript

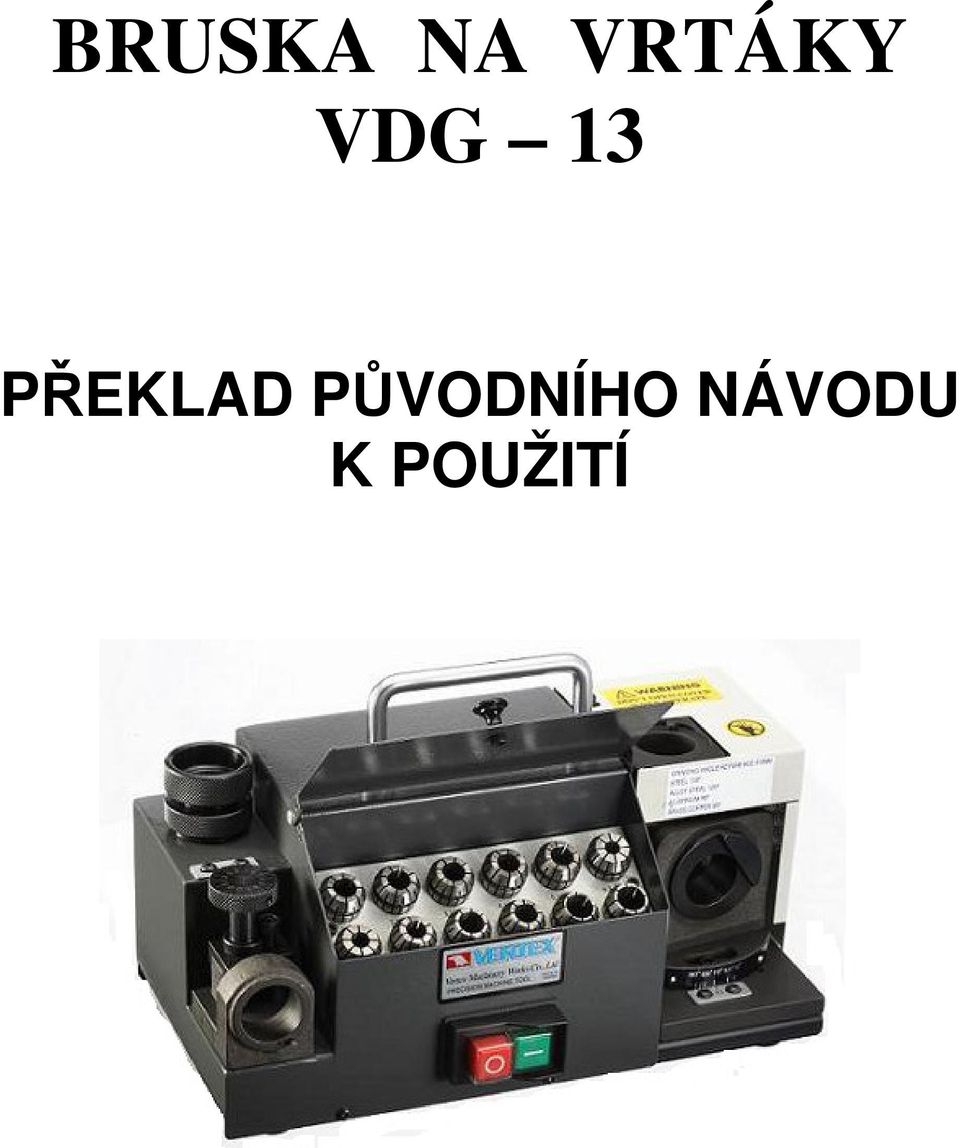

1 BRUSKA NA VRTÁKY VDG 13 PŘEKLAD PŮVODNÍHO NÁVODU K POUŽITÍ

2 Identifikace stroje - Jméno a adresa výrobce: VERTEX MACHINERY WORKS Co., Ltd. No. 54, Lane 8, Dah Shen Street Taichung Taiwan, R.O.C. Určení typu či modelu: VDG - 13 Datum výroby: 2013 Země původu: TAIWAN Sériové číslo: Prohlášení o shodě výrobku: ALFATECH Mechanické standarty: EN 979, 842, 457, 547, 563, 982, 953, 983, (EN ) Elektrické standarty: EN Standart hlučnosti: EN Zákon o odpadech elektrozařízení podle 37 j odst.2 a 37 k odst. 7

3 Předmluva Tento návod k používání obsahuje všechny důležité informace pro bezpečný provoz stroje. Výkresy, použité v této příručce, nejsou vždy zobrazeny v měřítku. Předpoklady bezpečné práce na stroji: Předpokladem bezpečnosti provozu je, že uživatel má všechny potřebné znalosti o bezpečném a správném postupu při práci na strojích tohoto typu. Ochrana životního prostředí Práce na tomto typu stroje mimo svoji přiměřenou hlučnost při obrábění nijak neovlivňuje životní prostředí a jeho provozováním nevznikají žádné škodlivé nezpracovatelné odpady. Bezpečnostní pokyny Pročtěte pozorně celou dokumentaci dříve než uvedete stroj do provozu. Udržujte pracovní okolí v čistotě. Nevystavujte dešti. Nepoužívejte stroj ve vlhkém nebo mokrém prostředí. Udržujte pracovní prostředí dobře osvětlené. Nepoužívejte stroj tam, kde je nebezpečí vzniku ohně nebo exploze. Ochrana proti úrazu způsobena elektřinou. Vyvarujte se tělesnému kontaktu s uzemněným povrchem ( např. trubka, radiátor, lednička ). Chraňte před dětmi. Nedovolte návštěvníkům dotýkat se nástrojů. Všichni návštěvníci by se měli zdržovat mimo pracovní prostředí. Uskladněte nečinné nástroje. Když nepoužíváme nástroje, měly by být uskladněny v suchu, na vyšším nebo uzamčeném místě, z dosahu dětí. Používejte správné nástroje. Nepoužívejte nástroje pro účely k nim neurčené. Nenoste volný pracovní oděv. Dbejte na to, aby pracovní oděv těsně přiléhal k zápěstí a k loktům. Dbejte na to, aby se Vaše vlasy, držící ještě na hlavě, nedostaly do stroje. Noste pokrývku hlavy nejen kvůli vzhledu. Používejte bezpečnostní brýle, obličejovou nebo prachovou masku, jestliže pracujete v místě kde se práší. Dbejte předpisů pro práci na obráběcích strojích platných v ČR. Seznamte se ještě před začátkem práce se všemi funkcemi a prvky obsluhy. Provoz, údržbu a opravy stroje smí provádět jen osoby znalé, které byly pro tuto činnost vyškoleny. Provozovatel stroje je povinen zajistit, aby neznalé osoby nemohly provádět žádnou z těchto činností. Před každým uvedením do provozu zkontrolujte bezvadný stav stroje a jeho bezpečnost. Dbejte předpisů pro prohlídky a údržbu stroje.

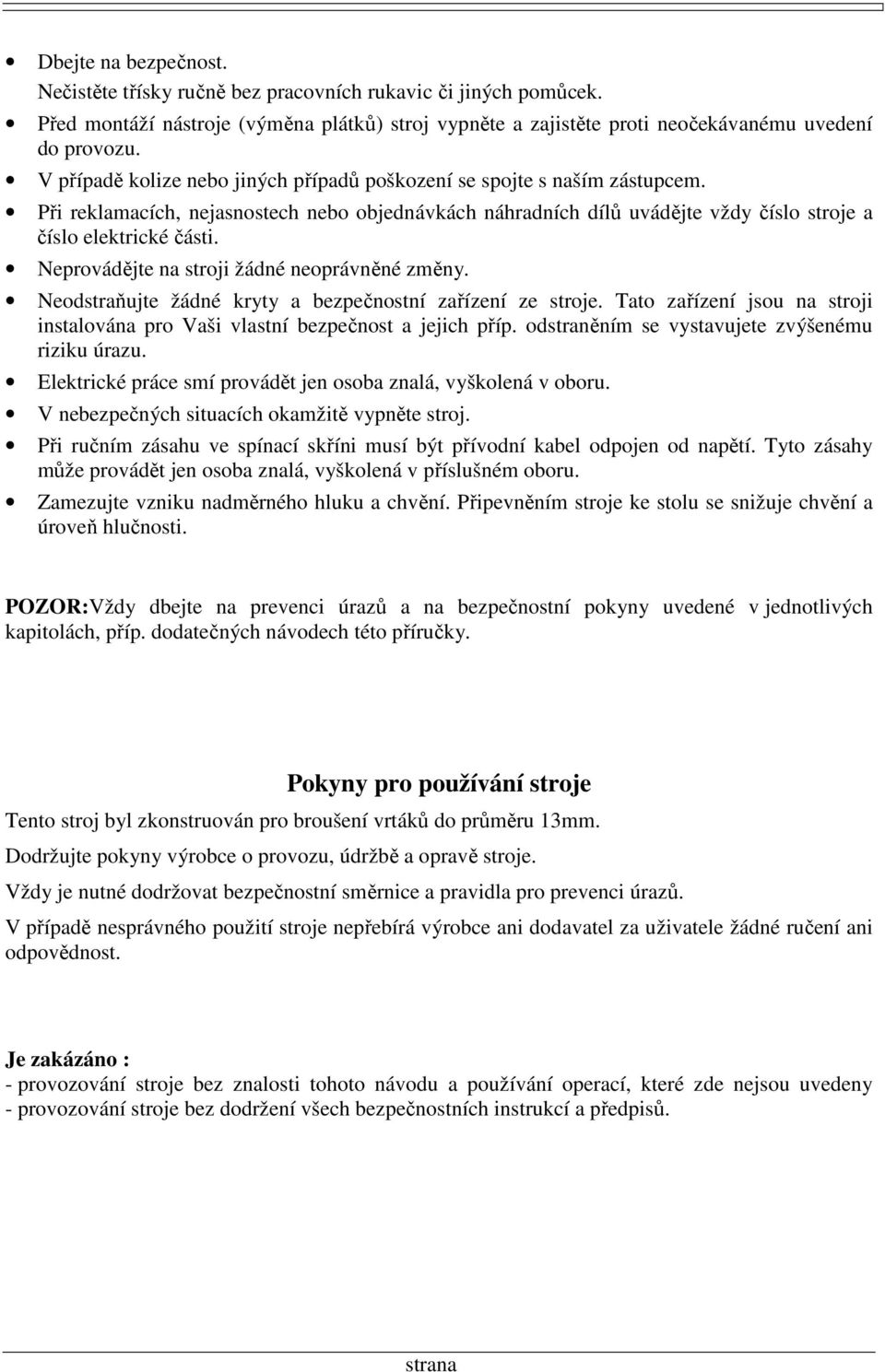

4 Dbejte na bezpečnost. Nečistěte třísky ručně bez pracovních rukavic či jiných pomůcek. Před montáží nástroje (výměna plátků) stroj vypněte a zajistěte proti neočekávanému uvedení do provozu. V případě kolize nebo jiných případů poškození se spojte s naším zástupcem. Při reklamacích, nejasnostech nebo objednávkách náhradních dílů uvádějte vždy číslo stroje a číslo elektrické části. Neprovádějte na stroji žádné neoprávněné změny. Neodstraňujte žádné kryty a bezpečnostní zařízení ze stroje. Tato zařízení jsou na stroji instalována pro Vaši vlastní bezpečnost a jejich příp. odstraněním se vystavujete zvýšenému riziku úrazu. Elektrické práce smí provádět jen osoba znalá, vyškolená v oboru. V nebezpečných situacích okamžitě vypněte stroj. Při ručním zásahu ve spínací skříni musí být přívodní kabel odpojen od napětí. Tyto zásahy může provádět jen osoba znalá, vyškolená v příslušném oboru. Zamezujte vzniku nadměrného hluku a chvění. Připevněním stroje ke stolu se snižuje chvění a úroveň hlučnosti. POZOR:Vždy dbejte na prevenci úrazů a na bezpečnostní pokyny uvedené v jednotlivých kapitolách, příp. dodatečných návodech této příručky. Pokyny pro používání stroje Tento stroj byl zkonstruován pro broušení vrtáků do průměru 13mm. Dodržujte pokyny výrobce o provozu, údržbě a opravě stroje. Vždy je nutné dodržovat bezpečnostní směrnice a pravidla pro prevenci úrazů. V případě nesprávného použití stroje nepřebírá výrobce ani dodavatel za uživatele žádné ručení ani odpovědnost. Je zakázáno : - provozování stroje bez znalosti tohoto návodu a používání operací, které zde nejsou uvedeny - provozování stroje bez dodržení všech bezpečnostních instrukcí a předpisů.

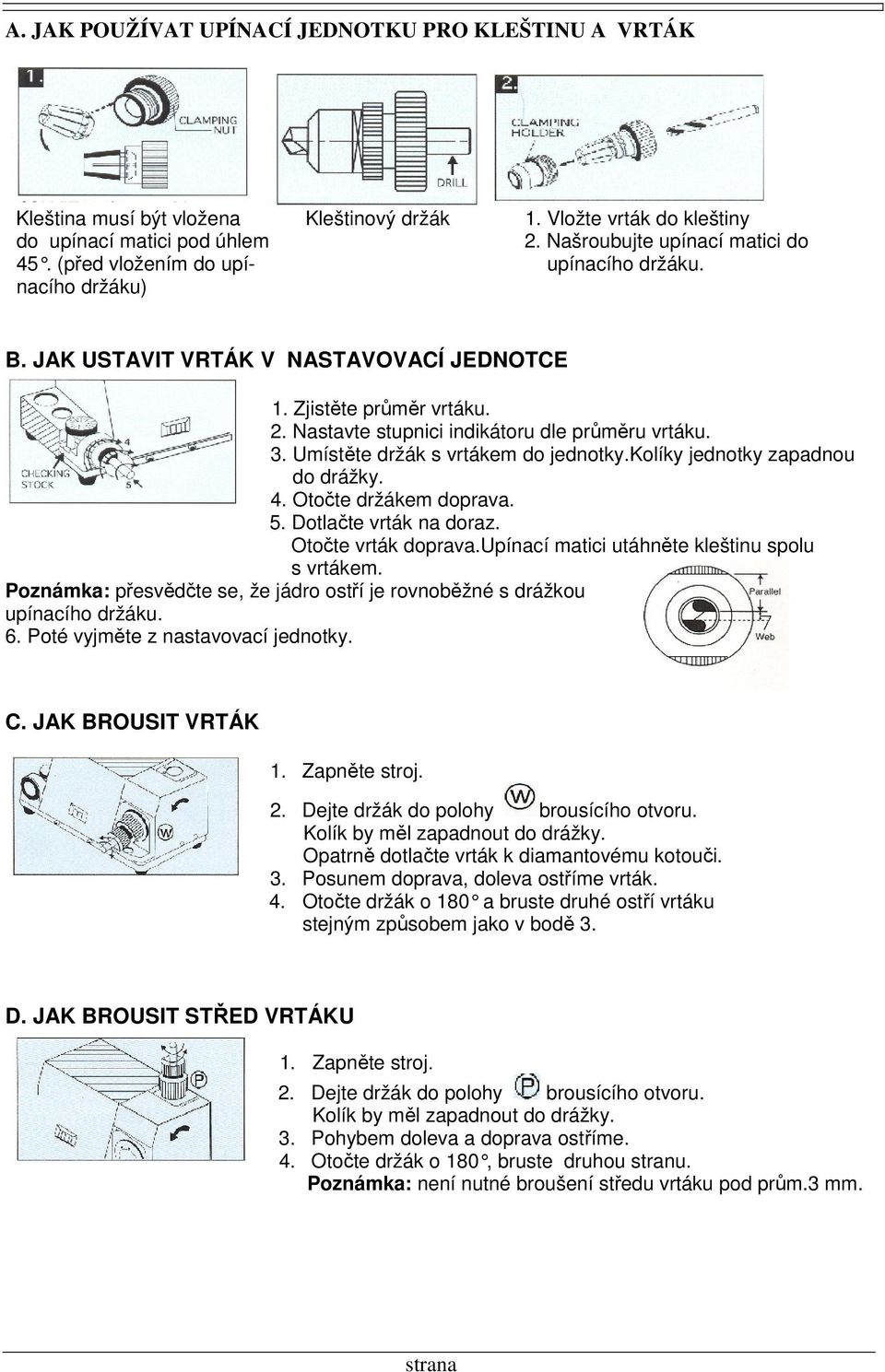

5 A. JAK POUŽÍVAT UPÍNACÍ JEDNOTKU PRO KLEŠTINU A VRTÁK Kleština musí být vložena Kleštinový držák 1. Vložte vrták do kleštiny do upínací matici pod úhlem 2. Našroubujte upínací matici do 45. (před vložením do upí- upínacího držáku. nacího držáku) B. JAK USTAVIT VRTÁK V NASTAVOVACÍ JEDNOTCE 1. Zjistěte průměr vrtáku. 2. Nastavte stupnici indikátoru dle průměru vrtáku. 3. Umístěte držák s vrtákem do jednotky.kolíky jednotky zapadnou do drážky. 4. Otočte držákem doprava. 5. Dotlačte vrták na doraz. Otočte vrták doprava.upínací matici utáhněte kleštinu spolu s vrtákem. Poznámka: přesvědčte se, že jádro ostří je rovnoběžné s drážkou upínacího držáku. 6. Poté vyjměte z nastavovací jednotky. C. JAK BROUSIT VRTÁK 1. Zapněte stroj. 2. Dejte držák do polohy brousícího otvoru. Kolík by měl zapadnout do drážky. Opatrně dotlačte vrták k diamantovému kotouči. 3. Posunem doprava, doleva ostříme vrták. 4. Otočte držák o 180 a bruste druhé ostří vrtáku stejným způsobem jako v bodě 3. D. JAK BROUSIT STŘED VRTÁKU 1. Zapněte stroj. 2. Dejte držák do polohy brousícího otvoru. Kolík by měl zapadnout do drážky. 3. Pohybem doleva a doprava ostříme. 4. Otočte držák o 180, bruste druhou stranu. Poznámka: není nutné broušení středu vrtáku pod prům.3 mm.

6 E. JAK MĚNIT DIAMANTOVÝ KOTOUČ 1. Odstraňte kryt diamantového kotouče. 2. V středu vyšroubujte diamantový kotouč. V případě nesprávného použití zařízení nepřebírá dodavatel za uživatele žádné ručení ani odpovědnost. Záruční podmínky stroje 1. Záruční lhůta pro nové stroje VERTEX je bez omezení provozní doby 12 měsíců po dodávce od firmy ALFATECH nebo jejího autorizovaného zástupce. V případě montáže prováděné firmou ALFATECH nebo jejím zástupcem počíná záruční lhůta běžet až po instalaci stroje. 2. Záruka se vztahuje na odstranění všech závad materiálu nebo funkce, které ovlivní řádný chod a plnohodnotné využití stroje. 3. Všechny závady musí být neprodleně oznámeny autorizovanému zástupci nebo našemu servisnímu oddělení firmy ALFATECH s podrobným popisem poruchy písemnou formou nebo telefonicky s následným písemným potvrzením. 4. Záruční závady, které jsou správně a včas oznámeny, budou odstraněny opravou a bezplatným poskytnutím náhradních dílů pouze původnímu kupujícímu. Chybné díly se vrátí firmě ALFATECH nebo jejímu zástupci. 5. Záruka na součástky: ALFATECH poskytne původnímu kupujícímu záruku na součástky dodané jím nebo jeho zástupcem podle příslušného národního práva, a to 6 měsíců od data počáteční dodávky firmou ALFATECH nebo jejím zástupcem. Tato záruka se nevztahuje na spotřební součástky. V případě opakované reklamace stejné součástky se neprodlužuje původní záruční doba. 6. Není možno uznat reklamaci v případě zanedbání provozních instrukcí, bezpečnostních, manipulačních nebo jiných pravidel týkajících se dodávky, instalace nebo používání stroje, nesprávného spouštění stroje, stejně jako neautorizovaného a nepovoleného přizpůsobení nebo úpravy modifikace stroje původním kupujícím nebo třetími mi, přirozeného opotřebení, nevhodného nebo nedbalého používání, znehodnocení působením chemických, elektrochemických nebo elektrických vlivů, nepřiměřené dodávky energie nebo použití hrubé síly. 7. Jakákoliv další služba poskytnutá firmou ALFATECH nebo autorizovaným zástupcem nad rámec záruky bude účtována v obvyklých cenách. Ve Stolanech Jiří Bořil Jednatel společnosti
