NÁVOD K OBSLUZE PNZ - 400S NABÍJECÍ ZDROJ. PROMA CZ s.r.o. MÌLÈANY 38, DOBRUŠKA CZECH REPUBLIC W /2007

Transkript

1 NÁVOD K OBSLUZE PROMA CZ s.r.o. MÌLÈANY 38, 58 0 DOBRUŠKA CZECH REPUBLIC W /007 NABÍJECÍ ZDROJ PNZ - 400S

2

3 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC OBSAH ) Obsah balení ) Úvod 3) Úèel použití 4) Technická data 5) Popis nabíjecího zdroje 6) Postup pøi nabíjení 7) Dùležitá upozornìní 8) Údržba 9) Pøíslušenství a doplòky 0) Rozebrání a likvidace ) Piktogramy na ovládacím panelu ) Elektrické schéma 3) Záruèní podmínky 4) Záruèní list Obsah balení Nabíjecí zdroj se startem PNZ-400S je dodáván kompletnì smontovaný v papírové krabici : ks nabíjecí zdroj s pøívodním kabelem (30V) a propojovacími kabely stejnosmìrného napájení k akumulátoru. Úvod Vážený zákazníku, dìkujeme Vám za zakoupení nabíj ecího zdroje se startem od firmy PROMA CZ s.r.o.. Pøi práci, prosím dbejte na dodržování všech pøedpisù bezpeènosti práce. Døíve než zaènete nabíjecí zdroj používat, peèlivì proètìte tento návod k použití. 3 Úèel použití Nabíjecí zdroje PROMA jsou vhodné pro nabíjení akumulátorù osobních a užitkových vozidel, motocyklù, lodí, nákladních vozidel, autobusù, traktorù, zemních strojù atp. Umožòují nabíjení v nìkolika proudových stupních a startování benzínových nebo naftových motorù. Mají ochranu proti pøetížení a pøepólování. Jsou vybaveny ampérmetrem indikujícím nabíjecí nebo startovací proud. Nejsou urèeny pro nabíjení akumulátorù na gelovém principu. 4 Technická data NAPÌTÍ FREKVENCE PØÍKON VÝSTUPNÍ NAPÌTÍ MÌRNÝ PROUD EFEKTIVNÍ NABÍJECÍ PROUD STARTOVACÍ PROUD POJISTKY JMEN. KAP. AKUMULÁTORU TØÍDA IZOLACE HMOTNOST ROZMÌRY 30 V 50 Hz 770 W /4 V 5 A 38 A 0/50 A 3 x 80 A min.00 Ah (5h/max) H 7 kg 570 x 40 x 90 mm stran a

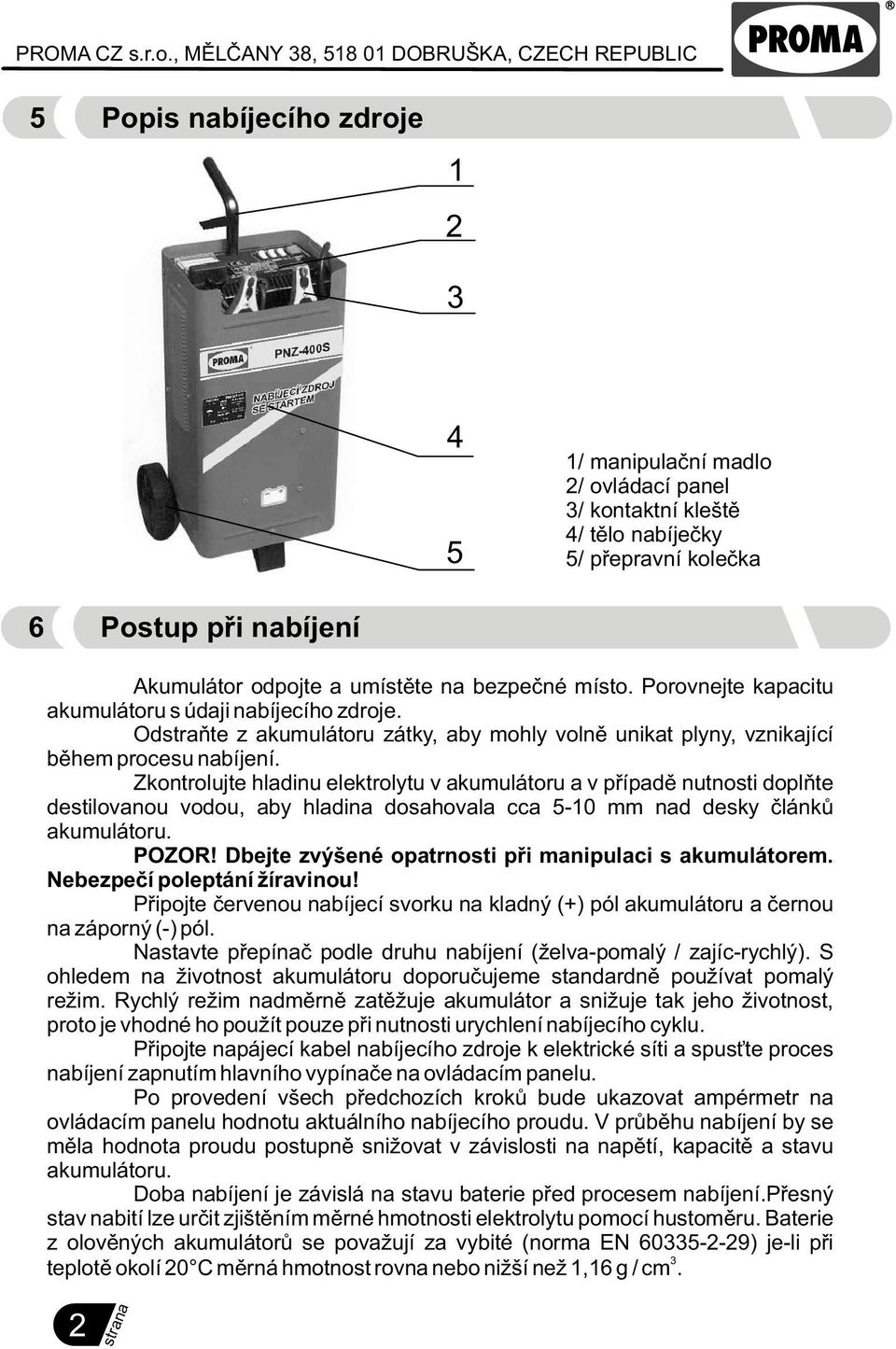

4 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC 5 Popis nabíjecího zdroje / manipulaèní madlo / ovládací panel 3/ kontaktní kleštì 4/ tìlo nabíjeèky 5/ pøepravní koleèka 6 Postup pøi nabíjení Akumulátor odpojte a umístìte na bezpeèné místo. Porovnejte kapacitu akumulátoru s údaji nabíjecího zdroje. Odstraòte z akumulátoru zátky, aby mohly volnì unikat plyny, vznikající bìhem procesu nabíjení. Zkontrolujte hladinu elektrolytu v akumulátoru a v pøípadì nutnosti doplòte destilovanou vodou, aby hladina dosahovala cca 5-0 mm nad desky èlánkù akumulátoru. POZOR! Dbejte zvýšené opatrnosti pøi manipulaci s akumulátorem. Nebezpeèí poleptání žíravinou! Pøipojte èervenou nabíjecí svorku na kladný (+) pól akumulátoru a èernou na záporný (-) pól. Nastavte pøepínaè podle druhu nabíjení (želva-pomalý / zajíc-rychlý). S ohledem na životnost akumulátoru doporuèujeme standardnì používat pomalý režim. Rychlý režim nadmìrnì zatìžuje akumulátor a snižuje tak jeho životnost, proto je vhodné ho použít pouze pøi nutnosti urychlení nabíjecího cyklu. Pøipojte napájecí kabel nabíjecího zdroje k elektrické síti a spus te proces nabíjení zapnutím hlavního vypínaèe na ovládacím panelu. Po provedení všech pøedchozích krokù bude ukazovat ampérmetr na ovládacím panelu hodnotu aktuálního nabíjecího proudu. V prùbìhu nabíjení by se mìla hodnota proudu postupnì snižovat v závislosti na napìtí, kapacitì a stavu akumulátoru. Doba nabíjení je závislá na stavu baterie pøed procesem nabíjení.pøesný stav nabití lze urèit zjištìním mìrné hmotnosti elektrolytu pomocí hustomìru. Baterie z olovìných akumulátorù se považují za vybité (norma EN ) je-li pøi 3 teplotì okolí 0 C mìrná hmotnost rovna nebo nižší než,6 g / cm. st ran a

5 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC Pøi nabíjení se tvoøí na deskách baterie a jejich okolí bubliny, což je známka, že proces nabíjení probíhá správným zpùsobem. Pokud dochází k tzv. vaøení elektrolytu, ukonèete proces nabíjení, aby nedošlo k poškození akumulátoru. Nepøekraèujte max dobu nabíjení (5hod.), mohlo by dojít k pøehøátí èlánkù a oxidaci desek. Nabíjecí zdroj vypnìte pøepínaèem na ovládacím panelu, odpojte od el. sítì a teprve poté oddìlejte svorky z kontaktù akumulátoru. Baterii zpìt zazátkujte. Pøi nabíjení neudržované baterie vìnujte pozornost kontrole napìtí pøi nabíjení (mìøení voltmetrem na svorkách) které by u V akumulátoru nemìlo pøesáhnout hodnotu 4,4V. ovládací panel Proces nabíjení se volí pomocí ètyø pøepínaèù na ovládacím panelu. Jejich kombinací lze nastavit požadovaný režim nabíjení nabíjení stupeò nabíjení stupeò nabíjení stupeò nabíjení stupeò pomocné startování Pøi odpojeném zdroji pøepnìte pøepínaè na požadovanou hodnotu nebo 4 V a podle výše uvedených schémat zvolte výkonový stupeò nabíjení - opìt v závislosti na typu a vybavení zdroje (vyšší stupeò odpovídá vyšším hodnotám nabíjecího proudu). Pomalejší nabíjení zaruèuje delší životnost baterie (nižší ohøev, oxidace atp.). Optimální nabíjecí proud (A) je pøibližnì /0 kapacity akumulátoru v Ah. Závislost regulace nabíjecího proudu v závislosti na poloze pøepínaèù. 3 s trana

6 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC nabíjení více baterií Pøi souèasném nabíjení více akumulátorù souèasnì jsou možná dvì zapojení (sériové/paralelní). Z tìchto dvou zapojení se doporuèuje spíše sériové, u kterého je možné kontrolovat skuteèný nabíjecí proud na ampérmetru nabíjeèky. Pøi sériovém zapojení je tøeba na pøepínaèi nabíjeèe zvolit volbu 4V. V paralelní zapojení sériové zapojení 4V ukonèení nabíjení Pokud chcete ukonèit proces nabíjení, pøepnìte vypínaè do polohy OFF - vypnuto. Vytáhnìte zástrèku napájecího kabelu z elektrické sítì. Odstraòte nabíjecí kabely a nabíjeèku uložte na suché a bezpeèné místo. Zašroubujte zátky akumulátoru. Nyní je baterie pøipravena k použití. 4 str ana

7 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC funkce startování Nabíjeèku PROMA PNZ-400S lze použít k pomocnému startování vozidel v zimních obdobích a v pøípadech, kdy akumulátor nemá dostateènou energii pro nastartování bìžným zpùsobem pøes startér vozu. Nabíjecí zdroj lze použít pro startování pouze pøi napojení funkèní baterie ve vozidle. Pøi startování dodržujte pravidla daná výrobcem. Nepøekraèujte povolené délky cyklù (viz štítek stroje). Výstupní svorky zdroje pøipojte k pøíslušným pólùm akumulátoru. Nabíjecí zdroj pøepnìte na režim startování a zapnìte nabíjeèku. Pokud se nepodaøí vozidlo ani na opakované pokusy nastartovat, stav baterie neumožòuje chod elektrických spotøebièù. V takovém pøípadì se doporuèuje pøed startováním minimálnì po dobu 0 min akumulátor nabíjet, aby byl usnadnìn proces startování. 7 Dùležitá upozornìní POZOR! Pøi nabíjení se z akumulátoru uvolòují nebezpeèné plyny! Vyvarujte se vzniku jisker nebo otevøeného ohnì a nikdy NEKUØTE! Nabíjecí zdroj používejte v dobøe vìtraných vnitøních prostorách. NEVYSTAVUJTE pøístroj vlivùm deštì nebo snìhu. NIKDY nabíjecí zdroj nepoužívejte ve vozidle nebo pod zavøenou kapotou automobilu. Pøed každým odpojením nebo pøipojením kontaktù k nebo od akumulátoru odpojte pøívodní kabel z el. sítì nebo vypnìte nabíjecí zdroj ovladaèem na hlavním panelu. Udržujte póly akumulátoru èisté aby byl docílen dobrý elektr. kontakt. Pøi používání nabíjecího zdroje mùže docházet k jiskøení nebo k el.oblouku napø. u pøepínaèù. Je proto nutné nabíjecí zdroj umís ovat tam, kde nehrozí nebezpeèí výbuchu hoølavých par a látek. NIKDY, nenabíjejte více akumulátorù souèasnì. Nenabíjejte jednorázové baterie. NIKDY nenabíjejte bezúdržbové a standardní akumulátory souèasnì! Pøi každém odstavení nabíjeèky nezapomeòte odpojit el. pøívod ze sítì. Uèiòte tak také pøed každou výmìnou pojistky nebo pøed provádìním údržby. Pøed každým zapojením nabíjecího zdroje zkontrolujte, zda je umístìn na vhodném místì a zda je zaruèen dostateèný pøístup vzduchu k jeho ochlazování. Pólové svorky nespojujte s kontakty akumulátoru, je-li pøístroj zapnutý! Svorky nespojujte do zkratu! Vyhnìte se prudkému nabití nebo vybití akumulátoru. Pokud dojde k reakci ochrany proti pøetížení, je nutno zvolit nižší stupeò zatížení (pøíp. zkontrolovat baterii). Zapnutý pøístroj nenechávejte bez dozoru, aby nedošlo ke zranìní druhých osob. Okolí pøístroje pøi nabíjení zabezpeète pøed dìtmi a nepovolanými osobami. Nepoužívejte nabíjecí zdroj, je-li nìkterý z kabelù poškozen! 5 s trana

8 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC 98 Údržba - udržujte pøístroj v èistotì. - složitìjší zásahy do konstrukce musí provádìt školená osoba. - v pøípadì demontáže a zpìtné montáže je nutné dbát zvýšené pozornosti, všechny èásti musí být zkompletovány tak, aby byla zajištìna plná funkènost zaøízení Upozornìní: Pøed použitím nabíjecího zdroje se seznamte s ovládacími prvky, jejich funkcí a umístìním. Varování: Pøed veškerými opravami, seøizováním, údržbáøskými èinnostmi si vždy pøeètìte návod k použití. Upozornìní: Pøed každým použitím pøístroje pøekontrolujte stav kabelù, zda nejsou poškozeny. Varování: Pøed každou výmìnou el. pojistky nebo pøed údržbou odpojte nabíjeèku od el.sítì! Varování: Pøi výmìnì pojistek dbejte, aby byly vymìnìny za pojistky stejného typu se shodnými parametry, jako pùvodní. Varování: ochranným kontaktem. Nabíjeè baterií musí být pøipojen pouze do zásuvky s Varování: Jestliže je napájecí pøívod tohoto spotøebièe poškozen,musí být pøívod nahrazen výrobcem nebo jeho servisním technikem nebo podobnì kvalifikovanou osobou, aby se tak zabránilo vzniku nebezpeèné situace. 9 Pøíslušenství a doplòky Základní pøíslušenství - jsou veškeré souèásti a dílce, které jsou dodávány pøímo s nabíjecímzdrojem (jsou uvedeny v kapitole, Obsah balení). 0 Rozebrání a likvidace Likvidace nabíjecího zdroje po skonèení jeho technického života: - demontovat všechny dílce nabíjecího zdroje - všechny dílce roztøídit dle tøíd odpadu ( barevné kovy, plasty, kabely, apod. ) a odevzdat k odborné likvidaci. 6 s trana

9 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC Piktogramy na ovládacím panelu FUSE + PROMA CZ s.r.o. MÌLÈANY DOBRUŠKA CZECH REPUBLIC - PNZ-400S + 4 V V T A 30 V / 50 Hz 3 4 FUSE oznaèení pojistky proti pøetížení na výstupu s jmenovitou hodnotou 30A oznaèení pojistky proti pøetížení na vstupu s jmenovitou hodnotou A PNZ-30 IP 0 oznaèení pøívodu sí ového napìtí 30 V pøepínaè - pomalé nabíjení - urychlený chod (vìtší proud) pøepínaè - nabíjení - pomocné startování V/4 V EN V / 50 Hz V Pmax: kw T A 6A 0A BAT Ah 4 V 6 A 6 A 30 A V/4V pøepínaè želva (standard nabíjení 6A) zajíc (rychlonabíjení 0A) hlavní vypínaè ON -ZAPNUTO (svítí kontrolka) OFF-VYPNUTO (nesvítí kontrolka) oznaèení vývodu kabelù k pólovým svorkám (V/4V) ) typové oznaèení ) jednofázové trafo s usmìròovaèem 3) používejte pøístroj v suchém prostøedí 4) pøístroj je urèen pro použití v interiéru 5) vhodný pro akumulátory V/4V 6) jmenovité hodnoty pøívodního napìtí a proudu 7) oznaèení pøíslušné normy 8) želva (standard nabíjení 6A) zajíc (rychlonabíjení 0A) 9) vhodný pro akumulátory s kapacitou (0-40 Ah) 0) jmenovité hodnoty napìtí a proudu na výstupních svorkách ) parametr nástrèné pojistky na výstupu ) parametr trubièkové pojistky na vstupu 7 strana

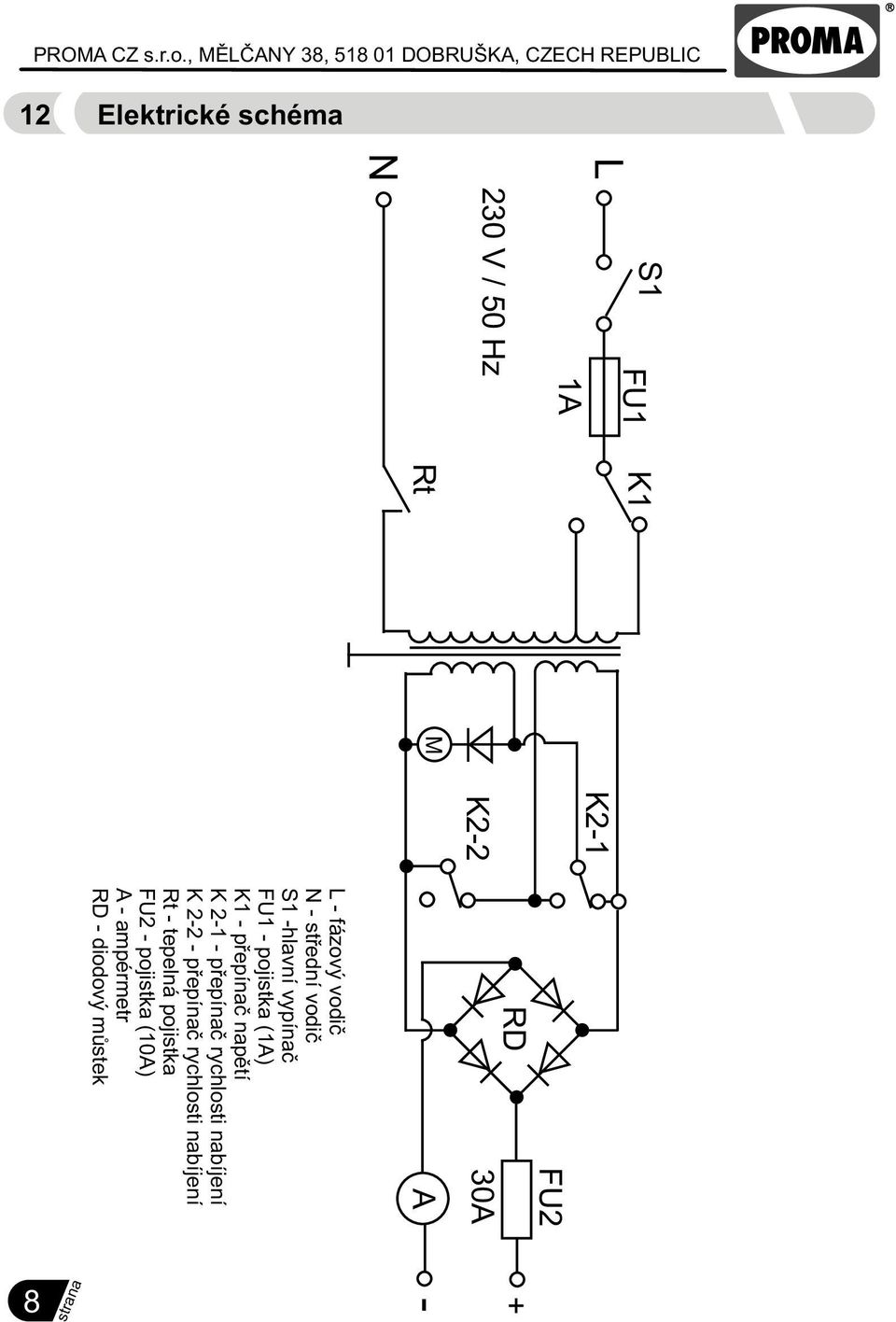

10 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC Elektrické schéma L N S FU A 30 V / 50 Hz K Rt M K- K- RD FU 30A A L - fázový vodiè N - støední vodiè S -hlavní vypínaè FU - pojistka (A) K - pøepínaè napìtí K - - pøepínaè rychlosti nabíjení K - - pøepínaè rychlosti nabíjení Rt - tepelná pojistka FU - pojistka (0A) A - ampérmetr RD - diodový mùstek 8 s trana - +

11 9 strana

12 PROMA CZ s.r.o., MÌLÈANY 38, 58 0 DOBRUŠKA, CZECH REPUBLIC 3 Záruèní podmínky. Na náøadí a stroje PROMA CZ je poskytována 36 mìsíèní záruka od data prodeje (prokázat øádnì vyplnìným záruèním listem, úètenkou).. Záruka se nevztahuje na závady zavinìné neodborným zacházením, pøetížením, použitím nesprávného pøíslušenství nebo nevhodných pracovních nástrojù, zásahem nepovolané osoby, pøirozeným opotøebením nebo poškozením bìhem transportu. 3. Pøi uplatòování nárokù na záruèní opravu je nutno pøedložit záruèní list, který je platný pouze tehdy, jeli opatøen datumem prodeje, výrobním èíslem (èíslem série), razítkem pøíslušné prodejny a podpisem prodávajícího, který tím potvrzuje øádné pøedvedení a vysvìtlení funkcí výrobku. 4. Reklamaci uplatòujte u prodejce, kde jste náøadí nebo stroj zakoupili, popø. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruèní list (datum prodeje, výr. èíslo, pøíp. èíslo série, razítko prodejny a podpis). Všechny tyto údaje musí být zaznamenány ihned pøi prodeji. 5. Záruèní doba se prodlužuje o dobu, po kterou je náøadí nebo stroj v záruèní opravì. Nebude-li pøi opravì shledána závada spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník stroje nebo náøadí. Stroj nebo náøadí zasílejte do opravy s vloženým záruèním listem, nejlépe v originální krabici, kterou doporuèujeme pro tyto úèely dobøe uschovat. Záruka zaniká v tìchto pøípadech: - výrobek nebyl dodán oèištìný v originál balení s øádnì vyplnìným záruèním listem - údaje v záruèním listì nesouhlasí s údaji na štítku stroje - výrobek je používán v rozporu s návodem k obsluze - závada vznikla neodborným zásahem do výrobku - výrobek byl mechanicky poškozen vinou uživatele (napø. zneèištìním, nedodržením mazacího plánu,...) - jedná-li se o pøirozené opotøebení výrobku - jedná-li se o bìžnou údržbu výrobku (napø. vyèištìní, promazání, seøízení,...) SERVIS - PROMA CZ s.r.o centrální servis - Mìlèany 38, 58 0 DOBRUŠKA Záruèní list Výrobek: Nabíjecí zdroj se startovacím zaøízením Typ: PNZ - 400S Výr. èíslo: (série) Datum: Op. è.: Datum: Op. è.: Datum: Razítko a podpis Bez øádnì vyplnìného zár. listu nebude na pøípadné reklamace brán zøetel!
