1 Manuál pro Pokročilou řídící technologii (ACT) - simulační program Další informace v příslušných Facts a v katalogových listech! Diagram zobrazující průtok a zdvih Grafický informační displej pro řídící a výstupní signál, zdvih a průtok Rotační spínače (LO/UP): změna nastavení funkcí start/rozpětí a zdvih Funkce nastavení řídícího signálu Spínač druhu provozu: Obsahuje 4 DIP- přepínače pro volbu různých funkcí Funkce nastavení vynuceného řízení Krátký popis simulačního programu Tlačítko ukončující program červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:

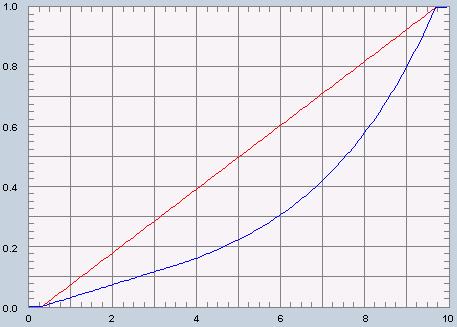

2 Diagram charakteristiky zdvih / průtok Červená křivka vyjadřuje zdvih a je lineární ekviprocentní v závislosti na nastavení DIP- přepínače S4 (funkce průtokové charakteristiky) Osa y znázorňuje zdvih průtok v % x 100 Na ose x je vynesen řídící signál na svorce Y DC 0-10V DC 4-20mA v závislosti na nastavení DIP- přepínače S3 (funkce volby řídícího signálu) DC 0-30V v závislosti na nastavení DIP- přepínače S2 (funkce nastavení start/rozpětí) Modrá křivka vyjadřuje průtok a je logaritmická lineární v závislosti na nastavení DIP- přepínače S4 (funkce nastavení průtokové charakteristiky) červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:

3 Informační displej pro řídící a výstupní signál, zdvih a průtok Zelený sloupec ukazuje hodnotu výstupního signálu U DC 0-10V DC 4-20mA v závislosti na nastavení DIP- přepínače S3 (funkce volby řídícího signálu) Červený sloupec indikuje hodnotu zdvihu v %, který závisí na zvolených nastaveních Modrý sloupec indikuje hodnotu průtoku v %, který závisí na zvolených funkcích a nastaveních Číslo ukazuje nastavenou velikost příslušného parametru Žlutý sloupec indikuje velikost řídícího signálu na svorce Y DC 0-10V DC 4-20mA v závislosti na nastavení DIP- přepínače S3 (funkce volby řídícího signálu) DC 0-30V v závislosti na nastavení DIP- přepínače S2 (funkce nastavitelného startu/rozpětí) červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:

4 Nastavení řídícího signálu Y Displej běžného nastavení velikosti řídícího signálu ve voltech v ma (přímý vstup je možný) Tlačítko pro nastavení velikosti řídícího signálu Posuvné tlačítko pro nastavení velikosti řídícího signálu Stupnice velikosti řídícího signálu DC 0-10V DC 4-20mA v závislosti na nastavení DIP- přepínače S3 (funkce volby řídícího signálu) DC 0-30V v závislosti na nastavení DIP- přepínače S2 (funkce nastavitelného startu/rozpětí) červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:

5 Nastavení módu řídících přepínačů Funkce volby přímého - reverzního působení Přímé působení (DIP- přepínač S1 v poloze off) Reverzní působení (DIP- přepínač S1 v poloze on) Funkce volby průtokových charakteristik (log./lin.) log. průtoková charakteristika, pokud je DIP- přepínač S4 v poloze off lin. průtoková charakteristika, pokud je DIP-přepínač S4 v poloze on on off Funkce volby omezení zdvihu je aktivována, pokud je DIP- přepínač S2 v poloze off (v kombinaci s nastavením rotačních přepínačů) Funkce volby nastavení startu a rozpětí sekvence, která je aktivována, pokud je DIP- přepínač S2 v poloze on (v kombinaci s nastavením rotačních přepínačů) (řídící signál na svorce Y je DC 0-30V) Funkce volby řídícího signálu na svorce Y DC 0-10V, pokud je DIP- přepínač S3 v poloze off DC 4-20mA, pokud je DIP- přepínač S3 v poloze on červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:

6 Nastavení rotačních přepínačů (potenciometrů) Omezení zdvihu a nastavení startu/rozpětí otočením linky na rotačním přepínači Nastavení omezení zdvihu a startu/rozpětí kliknutím na stupnici Levý rotační přepínač LO je používán pro funkci omezení zdvihu a je aktivován, pokud je DIP- přepínač S2 v poloze off a nastavuje spodní omezení zdvihu v rozsahu 0-45% zdvihu v přírůstcích 3% je používán pro funkci nastavení startu/rozpětí a je aktivován, pokud je DIP- přepínač S2 v poloze on a nastavuje počáteční bod sekvence v rozsahu 0-15V (řídící signál na svorce Y je DC 0-30V) Pravý rotační spínač UP je používán pro funkci omezení zdvihu a je aktivován, pokud je DIP- přepínač S2 v poloze off a nastavuje horní omezení zdvihu v rozsahu % zdvihu v přírůstcích 3% je používán pro funkci nastavení startu/rozpětí a je aktivován, pokud je DIP- přepínač S2 v poloze on a nastavuje rozpětí sekvence v rozsahu 3-15V (řídící signál na svorce Y je DC 0-30V) červen 04 Vlastimil Kojzar, Evropská 33a, Praha 6, tel.:
