1 Seminář Příprava a realizace přírodě blízkých protipovodňových opatření a možnosti jejich financování MATEMATICKÉ MODELOVÁNÍ vodní toky - 1D, 1D/2D, 2D, 3D srážko-odtokové procesy Ing. Kateřina Hánová 20. června 2017

2 TYPOVÉ PŘÍKLADY ŘEŠENÍ: 1. Studie záplavového území (podklad pro vyhlášení ZU, AZZU) Vyhlášení ZU a AZZU na zájmové či výhledové lokalitě 2. Posouzení vlivu na odtokové poměry Stavba výrobních hal a terénních úprav v ZU 3. Studie protipovodňových opatření (vč. ekonomické efektivity) Návrh a posouzení PPO 4. Posuzování mostů apropustků Příjezdové cesty 5. Srážko-odtokové modely, výpočty eroze, návrh opatření Ohrožení povrchovým odtokem a smyvem z polí 6. Výpočty transformace povodňových vln 7. Plavební komory 8. Rybí přechody

3 1. STUDIE ZÁPLAVOVÉHO ÚZEMÍ - výpočet povodňových průtoků - stanovení záplavových území a návrh AZZU - podklad pro vyhlášení záplavových území

4 1. STUDIE ZÁPLAVOVÉHO ÚZEMÍ

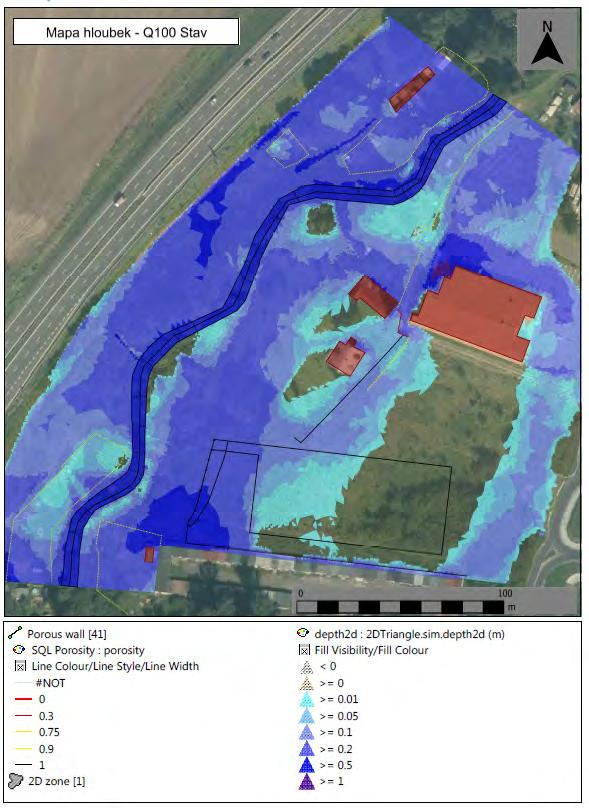

5 Noviny pod Ralskem 2. POSOUZENÍ VLIVU NA ODTOKOVÉ POMĚRY - požadavek správce toku při umísťování staveb v ZU

6 2. POSOUZENÍ VLIVU NA ODTOKOVÉ POMĚRY

7 Ostrov nad Ohří 2. POSOUZENÍ VLIVU NA ODTOKOVÉ POMĚRY - Obchodní dům v ZU

8 2. POSOUZENÍ VLIVU NA ODTOKOVÉ POMĚRY

9 2. POSOUZENÍ VLIVU NA ODTOKOVÉ POMĚRY

10 3. STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ -zjištění stávajícího ohrožení -návrhparametrů PPO, zjištění vlivu PPO na odtokové poměry - výpočet ekonomické efektivity

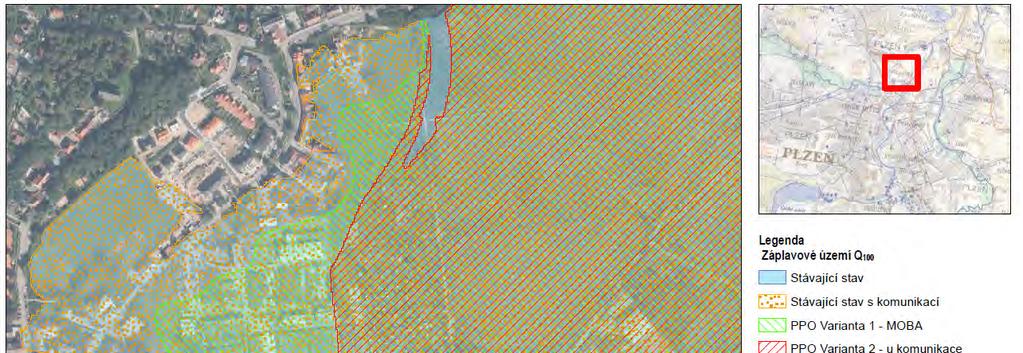

11 Plzeň 3. STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ

12 3. STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ

13 3. STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ

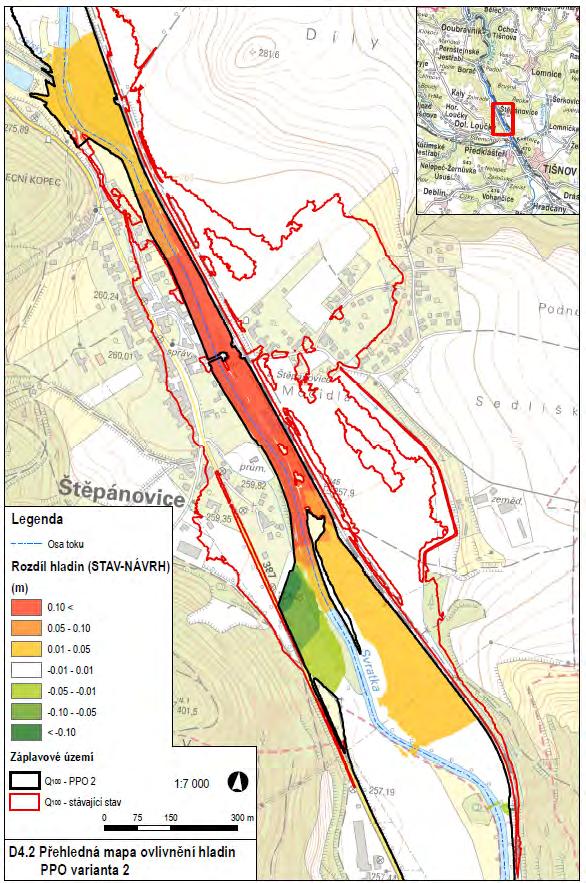

14 3. STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ - mapy změn hladin

15 4. POSUZOVÁNÍ MOSTŮ A PROPUSTKŮ - podklad pro návrh objektů, rekonstrukce nebo zhodnocení nevyhovujících objektů - posouzení dle platné ČSN

16 4. POSUZOVÁNÍ MOSTŮ A PROPUSTKŮ

17 4. POSUZOVÁNÍ MOSTŮ A PROPUSTKŮ - posouzení lávky

18 4. POSUZOVÁNÍ MOSTŮ A PROPUSTKŮ - posouzení vlivu lávky na odtokové poměry

19 5. SRÁŽKO-ODTOKOVÉ MODELY, VÝPOČTY EROZE, NÁVRH OPATŘENÍ - výpočet erozní ohrožení -opatření v ploše povodí, retence vody v krajině - výpočet srážko-odtokových procesů (horní okrajové podmínky do hydrodynamického modelu)

20 5. SRÁŽKO-ODTOKOVÉ MODELY, VÝPOČTY EROZE, NÁVRH OPATŘENÍ

21 5. SRÁŽKO-ODTOKOVÉ MODELY, VÝPOČTY EROZE, NÁVRH OPATŘENÍ

22 5. SRÁŽKO-ODTOKOVÉ MODELY, VÝPOČTY EROZE, NÁVRH OPATŘENÍ

23 5. SRÁŽKO-ODTOKOVÉ MODELY, VÝPOČTY EROZE, NÁVRH OPATŘENÍ

24 6. TRANSFORMACE POVODŇOVÝCH VLN - návrh retenčních nádrží včetně objektů a parametrů - stanovení neškodného průtoku, výpočet transformace Průtok (m3.s-1) 9,000 8,000 7,000 6,000 5,000 4,000 3,000 2,000 1,000 0,000 TRANSFORMACE TEORETICKÝCH POVODŇOVÝCH VLN V RN VARIANTY C TPV10 (m3/s) TPV20 (m3/s) TPV100 (m3/s) trasformace TPV100 trasformace TPV20 trasformace TPV Čas (hod)

25 RYCHLOSTI V REJDĚ 7. PLAVEBNÍ KOMORY - modelový výzkum - posouzení plnění a prázdnění - posouzení úvazných sil PLNĚNÍ KOMORY

26 8. RYBÍ PŘECHODY - otestování funkčnosti - podklad pro návrh - posouzení variantních umístění a parametrů

27 ROZLOŽENÍ PRŮTOKŮ NA JEZU jezová hrana průtok (m 3.s 1 ) Turbína 2 Turbína číslo průtokové situace Rybí přechod

28

29

30

31 DĚKUJI ZA POZORNOST Ing. Kateřina Hánová Vodohospodářský rozvoj a výstavba a.s. hanova@vrv.cz
