Popis standardního vybavení řadových rodinných domů A a B

Transkript

1 Popis standardního vybavení řadových rodinných domů A a B Základní charakteristika objektu nosné výplňové zdivo - zděné z cihelných keramických prvků nenosné vnitřní stěny - zděné z cihelných keramických prvků stropní konstrukce - betonová monolitická schodiště - betonové prefabrikované s dřevěnými stupni /ocelové s dřevěnými stupni sádrokartonové konstrukce - zakrytí technických rozvodů fasáda - kontaktní zateplovací systém stěn, probarvená omítka omítky stěna a stropů - omítka sádrová, stěrková - bílá Podlahové krytiny obývací pokoj, kuchyňský kout, ložnice, pokoje, chodba horního podlaží - podlaha lepená dřevěná dvouvrstvá, dekor Dub koupelna, WC, zádveří, komora - slinutá rektifikovaná keramická dlažba (60 cm x 60 cm), série Casablanca možnost výběru z několika variant odstínů Obklady koupelna, WC - keramický slinutý rektifikovaný obklad (30cm x 60cm), výška cca 2,1m, série Casablanca možnost výběru z několika variant odstínů Okna a balkónové dveře dřevěný profil systému EURO izolační trojsklo vnitřní parapet barva lamino bílá, venkovní parapet titanzinek předokenní žaluzie - typ CLIMAX/C80 Vental, materiál hliník, lak RAL 9007 Dveře vstupní do domu ALU profil barva RAL exteriér, částečné prosklení - izolační trojsklo, bezpečnostní kování, povrch nerez Dveře vnitřní bytové plné, hladké, dýha dub americký, výška 2,1m ložnice, pokoje, šatny, komory, koupelna, WC prosklené 2/3, dýha dub americký, výška 2,1m obývací pokoj obložkové zárubně, kování dělené Garážová vrata sekční vrata na motorový pohon elektronické dálkové ovládání vrat Vytápění a ohřev TUV zdroj tepla vč. ohřevu TUV - tepelné čerpadlo systému vzduch / voda Vaillant arotherm VWL 85/3, kompaktní hydraulická jednotka unitower QW 190, řídící regulátor s funkcí ekvitermního řízení vytápění teplovodním podlahovým rozvodem, v koupelnách topný žebřík, v garáži teplovodní radiátor Elektroinstalace silnoproud: vnitřní instalace kabely CYKY rozvod vč. osazení zásuvek a vypínačů Schneider Electric, barva bílá ovládání a pohon předokenních žaluzií koupelna - vývod pro svítidlo na stropě, ventilátor s doběhem, zásuvka pro automatickou pračku, zásuvka pro sušičku, zásuvka u umyvadla, vývod pro svítidlo nad zrcadlem Zelené Modřany _ŘRD A+B_standardy.doc

2 zádveří, chodba horního podlaží - vývod pro svítidlo na stropě, zásuvka, autonomní kouřové čidlo kuchyňský kout - vývod pro světlo na stropě, vývod pro digestoř a osvětlení kuchyňské linky, trojfázový vývod pro el. sporák, vývody pro zásuvky pro drobné spotřebiče, vývod pro zásuvku pro myčku, vývod pro zásuvku pro chladničku (vývody ukončeny v podmítkových krabicích v místě kuchyňské linky dle navrženého umístění v projektu) obývací pokoj - vývod pro světlo na stropě, zásuvky na každé stěně pokoje, anténní zásuvka a zásuvka pro telefon/data ložnice, pokoje - vývod pro světlo na stropě, zásuvky na každé stěně pokoje anténní zásuvka a zásuvka pro telefon/data komora - vývod pro světlo na stropě Elektroinstalace slaboproud: televizní anténa pro příjem pozemního vysílání, zásuvka pro televizi a datová zásuvka je umístěna v obývacím pokoji a ložnicích / pokojích přípojka optické sítě elektronických komunikací v podmítkovém rozvaděči - připojení za poplatek provozovateli sítě Další vybavení: příprava pro digestoř přívod teplé a studené vody ukončeno záslepkou kanalizační odpad ukončeno záslepkou přívod el. pro sporák (Pozn.: kuchyňská linka, keramický obklad ani spotřebiče nejsou předmětem dodávky) umyvadlo keramické bílé baterie umyvadlová páková vana smaltovaná 170 cm, bílá / sprchová vanička z litého mramoru 80 cm baterie vanová / sprchová páková instalační dvířka s obkladem na magnetech pod vanou přívody pro automatickou pračku WC keramické, bílé, zavěšené se zabudovanou podmítkovým modulem a ovládací destičkou stání pro automobily garáž podlaha betonová, bezprašný nátěr venkovní plochy venkovní stání zatravňovací betonová dlažba chodníky a terasy mrazuvzdorná betonová dlažba zahrada rozprostřená ornice osetá travním semenem Poznámka: Investor si vyhrazuje právo na změnu ve srovnatelné kvalitativní úrovni již specifikovaných položek. Zelené Modřany _ŘRD A+B_standardy.doc

3 PODLAHOVÉ KRYTINY standardní vybavení Dvouvrstvá dřevěná podlaha DUB CLASSIC BTX Díky své skladbě je dvouvrstvá podlaha velmi stabilní. Pokládá se celoplošným přilepením po jednotlivých lamelách, výhodou je pak tichost podlahy a pevnost při došlapu. Nášlapnou vrstvu tvoří cca 4mm masivní dub s UV tvrzenou lakovanou úpravou. Standardně je dřevěná podlaha položená na volnou vazbu stejně jako je na ilustračním fotu. technické informace název: Dub Classic BTX rozměr lamely: 70x500mm Tloušťka: 12mm včetně přilepení nášlapná vrstva: 3,8mm pokládka celoplošným lepením Přechod mezi plochami řešen BOSTIK tmelem soklová lišta dýha dub, výška 40mm

4 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY V Plzni dne

5 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY 2 KERAMICKÁ DLAŽBA, SLINUTÁ REKTIFIKOVANÁ KOUPELNY, PŘEDSÍNĚ, KOMORY Casablanca Slonová kost 59,8x59,8 cm Světle béžová 59,8x59,8 cm Béžovošedá 59,8x59,8 cm Hnědošedá 59,8x59,8 cm

6 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY KERAMICKÁ DLAŽBA, SLINUTÁ REKTIFIKOVANÁ KOUPELNY, PŘEDSÍNĚ, KOMORY Casablanca 3 Světle šedá 59,8x59,8 cm Šedá 59,8x59,8 cm Keramický sokl A s fazetou - předsíně, komory 8x59,8 cm Tmavě šedá 59,8x59,8 cm

7 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY 4 KERAMICKÝ OBKLAD, SLINUTÝ REKTIFIKOVANÝ WC, KOUPELNA Living Slonová kost 29,8x59,8 cm Světle béžová 29,8x59,8 cm Béžovošedá 29,8x59,8 cm Hnědošedá 29,8x59,8 cm Světle šedá 29,8x59,8 cm Šedá 29,8x59,8 cm Tmavě šedá 29,8x59,8 cm

8 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY WC nádrže + tlačítka SANITÁRNÍ TECHNIKA 5 Ovládací tlačítko chrom lesk 24,7 x 16,5 cm Izolační páska Podomítkový modul pro závěsné WC do sadrokartonu (Sadromodul) 1120x510x160 cm

9 6 Vana SANITÁRNÍ TECHNIKA STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY Vana smaltovaná Saniform 170x75 cm Sifon k vaně Nohy k vaně 5041 Plus

10 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY Sprchový kout SANITÁRNÍ TECHNIKA 7 HÜPPE Classics2 sprchový kout s posuvnými dveřmi, stř.lesk/čiré sklo Anti-Plaque, čtvrtkruh Sprchová vanička z litého mramoru, čtvrtkruh 80x80 cm Sifon ke sprchové vaničce

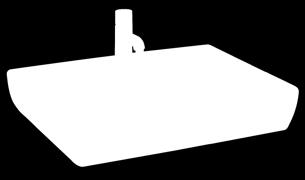

11 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY 8 SANITÁRNÍ TECHNIKA Sanitární keramika Laufen Pro A Pro A umyvadlo 60x48 cm Umývátko Laufen Pro, asymetrické s odkládací plochou vpravo nebo vlevo 48x28 cm Sifon k umyvadlu, umývátku, masivní chrom WC závěsné Pro A WC sedátko Pro A, snímatelné bez zpomalovacího sklápění, rychloupínací úchyty

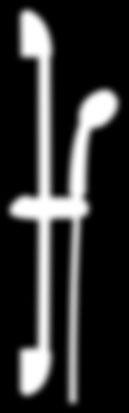

12 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY Baterie Hansgrohe SANITÁRNÍ TECHNIKA 9 Baterie umyvadlová Logis 70 Baterie vanová nástěnná Logis Baterie sprchová nástěnná Logis Vanový set RIO Sprchový set s tyčí 60 cm

13 10 STANDARDNÍ MATERIÁLY Zelené Modřany ŘADOVÉ RODINNÉ DOMY PLZEŇ PRAHA BRNO BRATISLAVA KONTAKTNÍ OSOBA Ondřej Burdun VEDOUCÍ PŘÍPRAVNÉHO TÝMU tel.: KONTAKTNÍ OSOBA Lukáš Novotný MANAŽER KLIENTSKÝCH ZMĚN tel.:

14 ŘADOVÉ RODINNÉ DOMY

15 DVEŘE KOMFORT ELEGANT s polodrážkou, zárubeň NORMAL, výška 2100 mm Model 10 plné hladké Model 40 prosklené

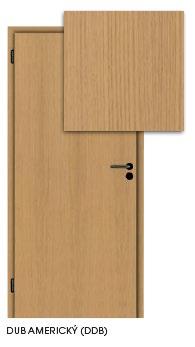

16 DÝHA KOMFORT americký dub

17 HRANY, LIŠTY, SKLA Hrana křídla O3 Lišta zasklívací H Sklo Sapelux bílé

18 ZÁRUBEŇ NORMAL Zárubeň Sapeli Normal pro polodrážkové dveře Zárubně Normal mají spojení obložek na pokos v úhlu 45

19 KOMPONENTY Zámek KOMFORT Panty 80/10 b/zinek Kování MP ESSO-HR

20 Tepelná čerpadla Tepelná čerpadla Vaillant. Tradice, kvalita, inovace, technická podpora. arotherm VWL vzduch/voda arostor VWL vzduch/voda

21 Tepelná čerpadla arotherm VWL vzduch/voda Vzduch jako zdroj tepla Tepelná čerpadla Vaillant arotherm odebírají tepelnou energii, která je obsažena v okolním prostředí (vzduchu) a účinně ji předávají dále do otopné soustavy. Správným návrhem tohoto systému může domácnost ušetřit víc jak dvě třetiny nákladů na vytápění. Tepelná čerpadla Vaillant arotherm Tepelná čerpadla Vaillant arotherm jsou konstruována jako kompaktní jednotky, které se umisťují do venkovního prostoru, nejlépe v těsné blízkosti vytápěného objektu. Jejich konstrukce a vysoký stupeň výbavy dovolují vyhovět drtivé většině požadavků navrhovaných i stávajících otopných soustav. Komfortně vytopí váš dům, ohřejí dostatek teplé vody a v létě mohou dokonce váš dům příjemně chladit. Svůj výkon přizpůsobují podmínkám otopné soustavy, aktuální venkovní teplotě a vašemu požadavku vnitřní teploty. Ovládání tepelného čerpadla Vaillant arotherm je přehledné a nenáročné na obsluhu. Regulátor Vás jednoduše informuje o provozních stavech celého systému. Tepelná čerpadla Vaillant arotherm jsou vybavena tou nejmodernější technologií. Minimalizují provozní náklady vaší domácnosti, kladou minimální nároky na prostor a jsou cenově velice příznivé. Ve spojení s tradiční kvalitou značky Vaillant tak poskytují jistotu správného výběru. Instalace Tepelná čerpadla Vaillant arotherm vynikají snadnou instalací. Venku umístěné tepelné čerpadlo arotherm je dle požadavku propojeno s technologií uvnitř objektu. Nejčastěji se jedná o zásobník teplé vody. U některých typů otopných soustav se navíc doplňuje malá vyrovnávací nádoba, která optimalizuje chod tepelného čerpadla. V nabídce je řada originálního příslušenství, které významně zkracuje dobu instalace.

22 Tepelná čerpadla Výroba Tepelná čerpadla Vaillant se vyrábí výhradně v německém výrobním závodě v Gelsenkirchenu. Proces výroby a používané komponenty zaručují vysoký stupeň kvality a tím i životnosti. Díky tomu můžeme například standardně poskytovat 10letou záruku na kompresor-srdce tepelného čerpadla. Značka Vaillant se může pochlubit víc než 140letou tradicí výroby tepelné techniky. Značka Vaillant je zárukou kvality a nadstandardního zákaznického servisu. integrované elektronicky řízené oběhové čerpadlo elektronicky řízený expanzní ventil pro ještě větší účinnost funkce topení, příprava teplé vody, chlazení funkce trivai pro vyšší efektivitu provozu Základní charakteristika kompaktní konstrukce s minimálními nároky na prostor maximální výstupní teplota až 63 C plynulá modulace výkonu (frekvenční měnič) ekvitermní regulace (řízení podle venkovní teploty) snadná instalace 10 let záruka na kompresor již v ceně tepelného čerpadla Regulaci celého topného systému zajišťuje regulátor multimatic 700 vybavený i čidlem vlhkosti, které umožňuje vypočítat a zobrazit aktuální rosný bod. 2/3

23 Tepelná čerpadla arotherm VWL Příslušenství - moduly Hydraulický modul VWZ MEH 61 Hydraulický modul VWZ MEH 61 zásadně usnadňuje a tím i zlevňuje instalaci celého systému. Modul obsahuje řídící jednotku tepelného čerpadla, záložní zdroj v podobě el. ohřívače, 3cestný přepínací ventil pro funkci ohřevu zásobníku teplé vody nebo vytápění a dále pak obsahuje expanzní nádobu. Čelní pohled na VWZ MEH 61 Podrobné zobrazení Vyrovnávací zásobník VWZ MPS 40 Jedná se o kompaktní akumulační zásobník o objemu 35 litrů, který slouží k optimalizaci chodu tepelného čerpadla převážně u otopných soustav s radiátory. V horní i spodní části jsou instalovány deskové přepážky, které zajišťují optimální přenos tepla a zamezují mísení zón různých objemových průtoků a teplot. Čelní pohled na VWZ MPS 40 Podrobné zobrazení e Modul s tepelným výměníkem VWZ WT 150 Modul tepelného výměníku slouží k oddělení okruhu tepelného čerpadla od okruhu vytápění. Lze tak mimo budovu používat nemrznoucí směs a uvnitř budovy jen otopnou vodu. Součástí výbavy je i elektronicky řízené oběhové čerpadlo, které svými parametry spadá do energetické třídy A. Modul dále obsahuje napouštěcí armatury. Čelní pohled na VWZ WT 150 Podrobné zobrazení

24 Tepelná čerpadla Řídicí jednotka tepelného čerpadla VWZ AI VWL X2 Pomocí této řídící jednotky s displejem lze konfigurovat tepelné čerpadlo. Obsahem je i sběrnicová přípojka ebus, která usnadňuje komunikaci s celým systémem. Řídící jednotka je dodávána ve třech verzích první je určena k montáži na stěnu, druhá je integrována do modulu VWZ MEH 61 a třetí do hydraulické jednotky unitower. Přídavný/záložní el. zdroj VWZ MEH 60 Elektrická topná tyč v modulu doplňuje tepelné čerpadlo v bivalentním paralelním a alternativním režimu. Modul lze připojit k 230 nebo 400 V. V závislosti na způsobu připojení k elektrickému napájení se volí výkon 2,4 nebo 6 kw. Modul je vybavený ochranným odpojovačem. Elektrický modul je ovládaný řídicí jednotkou, která je připojená k řadiči pomocí sběrnice ebus. Čelní pohled na VWZ MEH 60 Podrobné zobrazení 4/5

25 Hydraulická jednotka unitower Hydraulická jednotka unitower tvoří společně s tepelnými čerpadly Vaillant arotherm ideální řešení systému vytápění vašeho domu. Jednotka unitower obsahuje veškeré potřebné komponenty vnitřní technologické části a to včetně ohřevu teplé vody. Tím se značně zjednodušuje celá instalace a zároveň se uspoří mnoho místa. Výsledkem je kompaktní provedení podtržené vydařeným designem. Hydraulická jednotka unitower obsahuje následující komponenty: integrovaný zásobník TV o objemu 190 l oddělovací deskový výměník (jako varianta) vysoce účinné oběhové čerpadlo topení (jako varianta) trojcestný přepínací ventil pro režim vytápění/příprava TV záložní elektrokotel o výkonu 6 kw expanzní nádoba otopné vody o objemu 15 l pojistný ventil a manometr primárního okruhu ovládací jednotka tepelného čerpadla

26 VR 70 Tepelná čerpadla Vnitřní zapojení hydraulické jednotky unitower bez oddělovacího výměníku e Legenda 1 Ovládací jednotka TČ 2 Přídavný elektrický zdroj 3 Expanzní nádoba 4 Trojcestný přepínací ventil 5 Zásobník TV Ideové schéma zapojení tepelného čerpadla arotherm s hydraulickou jednotkou unitower e 3 Legenda 1 Tepelné čerpadlo arotherm 2 Odběrní místo TV 3 Podlahový systém 4 Hydraulická jednotka unitower VIH QW 190 6/7

27 Tepelná čerpadla arotherm VWL Technické údaje VWL 55/3 A 230 V VWL 85/3 A 230 V VWL 115/2 A 230 V VWL 115/2 A 400 V VWL 155/2 A 230 V VWL 155/2 A 400 V Topný výkon A7/W35 4,4 kw 7,7 kw 10,5 kw 10,5 kw 14,6 kw 14,6 kw COP - Topný faktor A7/W35 (dle EN 14511) 4,7 4,6 4,2 4,2 4,5 4,5 El. příkon A7/W35 0,9 kw 1,7 kw 2,5 kw 2,5 kw 3,4 kw 3,4 kw Topný výkon A2/W35 6,1 kw 7,2 kw 8,2 kw 8,2 kw 14,7 kw 14,7 kw COP - Topný faktor A2/W35 (dle EN 14511) 3,2 3,2 3,1 3,1 3,2 3,2 El. příkon A2/W35 1,9 kw 2,3 kw 2,7 kw 2,7 kw 4,6 kw 4,6 kw Topný výkon A7/W45 4,2 kw 7,0 kw 10,2 kw 10,2 kw 13,4 kw 13,4 kw COP - Topný faktor A7/W45 (dle EN 14511) 3,6 3,5 3,4 3,4 3,4 3,4 El. příkon A7/W45 1,16 kw 2,0 kw 3,0 kw 3,0 kw 4,1 kw 4,1 kw Typ chladiva R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A Obsah chladiva 1,80 kg 1,95 kg 3,53 kg 3,53 kg 4,40 kg 4,40 kg Minimální provozní tlak 1 bar 1 bar 1 bar 1 bar 1 bar 1 bar Max. provozní tlak 3 bar 3 bar 3 bar 3 bar 3 bar 3 bar Minimální jmenovitý objemový průtok 380 l/h 380 l/h 540 l/h 540 l/h l/h l/h Maximální jmenovitý objemový průtok 860 l/h l/h l/h l/h l/h l/h Elektrická přípojka 230 V / 50 Hz 1/N/PE 230 V / 50 Hz 1/N/PE 230 V / 50 Hz 1/N/PE 400 V/50 Hz 3/N/PE 230 V / 50 Hz 1/N/PE Elektrické krytí IP 25 IP 25 IP 25 IP 25 IP 25 IP 25 Rozběhový proud 16 A 16 A 20 A 13 A 25 A 16 A Jištění (typ C / D) 16 A 16 A 20A 16A 25 A 16 A 400 V/50 Hz 3/N/PE Min. teplota vzduchu -15 C -20 C -20 C -20 C -20 C -20 C Přípojky vstupního a výstupního potrubí 1 ¼" 1 ¼" 1 ¼" 1 ¼" 1 ¼" 1 ¼" Hmotnost 86 kg 102 kg 126 kg 124 kg 165 kg 165 kg Šířka 970 mm mm mm mm mm mm Výška 834 mm 975 mm 975 mm 975 mm mm mm Hloubka 408 mm 463 mm 463 mm 463 mm 463 mm 463 mm

28 Tepelná čerpadla Připojovací rozměry tepelného čerpadla arotherm vzduch/voda B C A E zadní strana D E Legenda 1 průchodka ebus vedení 2 průchodka napájecího kabelu 3 průchodka napájecího kabelu 4 přípojka (Ø 1¼") výstup do topení 5 přípojka (Ø 1¼") vstup (zpátečka) z topení 6 výstup - odvod kondenzátu F 6 H G pohled zespodu Typ tepelného čerpadla A B C D E F G H VWL 55/ VWL 85/ VWL 115/ VWL 155/ rozměry v mm 8/9

29 Hydraulická jednotka unitower Technické údaje VIH QW 190/1 E Druh bivalence Elektrokotel Rozsah topného výkonu vestavěného elektrokotle 2-6 kw Maximální tlak vody v topném provozu 0,3 MPa Maximální teplota na výstupu do topení 77 C Maximální objem nemrznoucí směsi (při použití varianty s oddělovacím výměníkem) 30 l (s 2l expanzní nádobou) Šířka 599 mm Hloubka 693 mm Výška mm Hmotnost bez náplně 170 kg Hmotnost s vodní náplní 360 kg Elektrické připojení 400 V / 50 Hz Spotřeba energie v pohotovostním režimu 1,2 W Krytí IPX4 Max. velikost proudu napájecího okruhu 9 A

30 Tepelná čerpadla Připojovací rozměry hydraulické jednotky unitower Legenda 1 Přívod od tepelného čerpadla G 1¼" 2 Výstup do tepelného čerpadla G 1¼" 3 Přívod studené vody G ¾" 4 Výstup teplé vody G ¾" 5 Výstup otopné vody G 1" 6 Vstup otopné vody G 1" 10/11

31 arostor Nejvyšší komfort v přípravě teplé vody

32 Tepelná čerpadla Tepelná čerpadla arostor vzduch/voda mají díky svému vysokému výkonu a efektivnímu, hospodárnému provozu, velmi široké možnosti využití. Je dokonalým řešením požadavků na ekonomickou přípravu teplé vody. Tepelné čerpadlo arostor se zásobníkem o objemu 290 l ohřeje vodu pomocí kompresoru až na teplotu 60 C (s přídavnou el. spirálou až na 65 C) a poskytne tak vysoký komfort dodávky teplé vody i pro náročnější uživatele. Perfektní alternativa Tepelná čerpadla arostor se svým vysokým výkonem a v kombinaci s nízkými investičními náklady jsou zajímavou alternativou k solárním panelům, elektrickým a plynovým zásobníkovým ohřívačům a elektrickým průtokovým ohřívačům teplé vody. Tepelná čerpadla arostor jsou dokonalým doplňkem topných systémů, ve kterých instalované kotle nepřipravují teplou vodu. Vysoký výkon, šetrný k životnímu prostředí Vysoké výkonové číslo COP 3,3 dokazuje, že čerpadlo pracuje velmi efektivně. V období od jara do podzimu budou náklady na teplou vodu až třikrát nižší než u elektrického zásobníkového ohřívače. Ohřev vody pomocí tepelného čerpadla arostor je možný i tehdy, kdy vnější teplota klesne na -7 C. Tepelné čerpadlo arostor pozoruhodně šetří životní prostředí tím, že neuvolňuje do vzduchu žádné zplodiny. Využívá energii z obnovitelného zdroje tepla, což je nejen vysoce efektivní, ale i spolehlivé řešení. Snadná instalace a lehké ovládání Připojení tepelného čerpadla arostor není složité - stačí nastavit zařízení podle požadavku uživatele, případně zapojit do systému s kotlem, správně nastavit a připojit do sítě. Tepelné čerpadlo arostor má snadno čitelný panel s intuitivním ovládáním. Všechny informace o provozu se zobrazují na displeji. Pomocí tří tlačítek a otočného voliče je možné snadno nastavit parametry provozu a vybrat některé z předvolených funkcí (prázdninový program, odmrazování, ECO režim atd.). arostor ve zkratce: Ekonomická příprava teplé vody, přibližně o 40% nižší než při použití plynového kondenzačního kotle Objem teplé vody 290l Minimální teplota nasávaného vzduchu až -7 C Maximální teplota teplé vody až 60 C (kompresor), až 65 C (kompresor+ el. spirála) Integrovaná elektrická spirála 1,5 kw Ochrana proti korozi prostřednictvím hořčíkové anody Vysoké výkonové číslo COP = 3,3 (A15/W55) Možnost připojení k přídavnému kotli prostřednictvím integrovaného výměníku (varianta VWL BM 290/4) 12/13

33 Tepelná čerpadla arostor Technické údaje VWL B 290/4 VWL BM 290/4 Jmenovitý objem 300 l 290 l Vnější průměr 697 mm 697 mm Výška mm mm Hmotnost (bez náplně) 115 kg 120 kg Hmotnost (s náplní) 415 kg 410 kg Ochrana proti korozi Hořčíková anoda Hořčíková anoda Maximální tlak v okruhu teplé vody 0,7 MPa (7,0 bar) 0,7 MPa (7,0 bar) Topná plocha integrovaného výměníku tepla 1,45 m 2 Max. teplota teplé vody s tepelným čerpadlem 60 C 60 C Max. teplota teplé vody s elektrickým přídavným topením 65 C 65 C Napětí a frekvence napájení výrobku 230 V 50 Hz 230 V 50 Hz Max. velikost proudu napájecího okruhu 16 A 16 A Max. výkon W W Krytí IP X1 IP X1 Jmenovitý tepelný výkon elektrického přídavného topení W W Přípojky okruhu teplé vody M ¾ M ¾ Přípojky integrovaného výměníku tepla M 1 Typ chladiva R 134 A R 134 A Množství chladiva pro kompletní náplň 0,95 kg 0,95 kg Přípustná teplota vzduchu C C Max. průtok vzduchu stupeň m 3 /h 450 m 3 /h Max. celková délka vzduchového potrubí (Ø 160 mm) u ohebných trubek 10 m 10 m Max. celková délka vzduchového potrubí (Ø 160 mm) u pevných trubek 20 m 20 m Hladina zvuku (na stupni 1) ve vzdálenosti 2 m 33 db 33 db Max. průtok kondenzátu 0,3 l/h 0,3 l/h Jmenovitý tepelný výkon (teplota vody 60 C) 700 W 700 W Jmenovitý tepelný výkon (teplota vody 45 C) W W Topný faktor (COP (venkovní teplota vzduch: 7 C) 3,14 3,04 Maximální využitelné množství teplé vody Vmax (venkovní teplota vzduch: 7 C) 407,5 l 401,6 l Topný faktor (COPDHW (okolní teplota vzduch: 15 C) 3,3 3,3

34 Tepelná čerpadla 14/15
