1 WORKSHOP oboru Jaderná energetika Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE na reaktorovém bloku jaderné elektrárny Dukovany ZD 2018, ZAT Příbram,

2 PCS a IN-CORE Obnova SKŘ Dukovany, modul M2 v r blok B1 - B4

3 PCS a IN-CORE Technologický informační systém Podpora řízení reaktorového bloku, součástí první linie ochrany do hloubky, klasifikace kategorie C podle ČSN EN 61226, požadavky ČSN IEC 62138, automatický centralizovaný sběr dat a zpracování dat podle pevně stanovených algoritmů, diagnostika, prezentace a archivace dat.

4 PCS a IN-CORE Informační výpočetní systém PCS sběr dat z primárního a sekundárního okruhu jaderné elektrárny, jejich zpracování a předání informací přes standardní HMI periférie (operátorské stanice, tiskárny, archivační média). Systém vnitroreaktorové kontroly IN-CORE získání základních informací o stavu aktivní zóny reaktoru a vybraných teplo - technických údajů primárního okruhu.

5 PCS a IN-CORE architektura PCS - HMI Externí systémy PCS - DP PCS - DA IN-CORE - DP IN-CORE - DA Externí systémy Externí systémy HW HW Externí systémy

6 PCS a IN-CORE architektura Vstupní úroveň PCS, IN-CORE - DA unifikace a digitalizace signálů se základním zpracování dat. Sběr komunikovaných signálů z externích systémů. Procesní úroveň PCS, IN-CORE - DP provádění složitých výpočtů nad daty získaných ze vstupní části systému, přenos dat do PCS- HMI části a přenos dat z/do externích systémů.

7 PCS a IN-CORE architektura Operátorská úroveň PCS - HMI prezentace a archivace dat je založena na OS Microsoft Windows a na produktech rodiny Wonderware 5x operátorské stanice, 4x velkoplošné displeje (40 LCD displeje), 2x archivační stanice, 2x servisní stanice, 2x alarmní server, 2x řadič domény, 2x inženýrská st. 8x vícerozsahové displeje vč. klávesnice volby zobrazení, 7x tiskárna.

8 PCS a IN-CORE Počet proměnných HW signálů komunikovaných signálů interních proměnných Počet obrazovek 392 Počet skříní 58 10x PLC, 26x unifikační, 4x komunikační, 2x napájecí, 16x počítačová

9 Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE CÍL: Zajištění další provozuschopnosti systému PC komponenty nahrazeny novým HW a SW s deklarovanou podporou. CÍL: Zajištění dostatečné výkonnosti a rezerv systému pro další akce PC komponenty nahrazeny novým HW a SW, které plní garantované parametry na výkonnost a rezervy.

10 Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE Náhrada PC Úroveň PCS, InCore DP Úroveň PCS HMI Náhrada HW Servery Hewlett-Packard DL380 G9 Průmyslové PC IEC Excelent Pro

11 Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE Náhrada SSW OS MS Windows Server 2012 R2 OS MS Windows 10 Pro MS SQL Server 2014 InTouch 2014 R2, WW HIS server 2014 R2 Migrace ASW Sada klientských nástrojů, uživatelských aplikací

12 Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE Upgrade komunikační úrovně Páteřní kruhové sítě 1Gbps Hirschmann, HiVivion Industrial Synchronizace klientů NTP protokolem Informační bezpečnost

13 PCS a IN-CORE Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE na RB Dukovany DC1 DC2 DC3 DC4 DC5 DC Plánovací dokumentace 2017 Realizace B Realizace B Realizace B Realizace B Realizace D1 B3

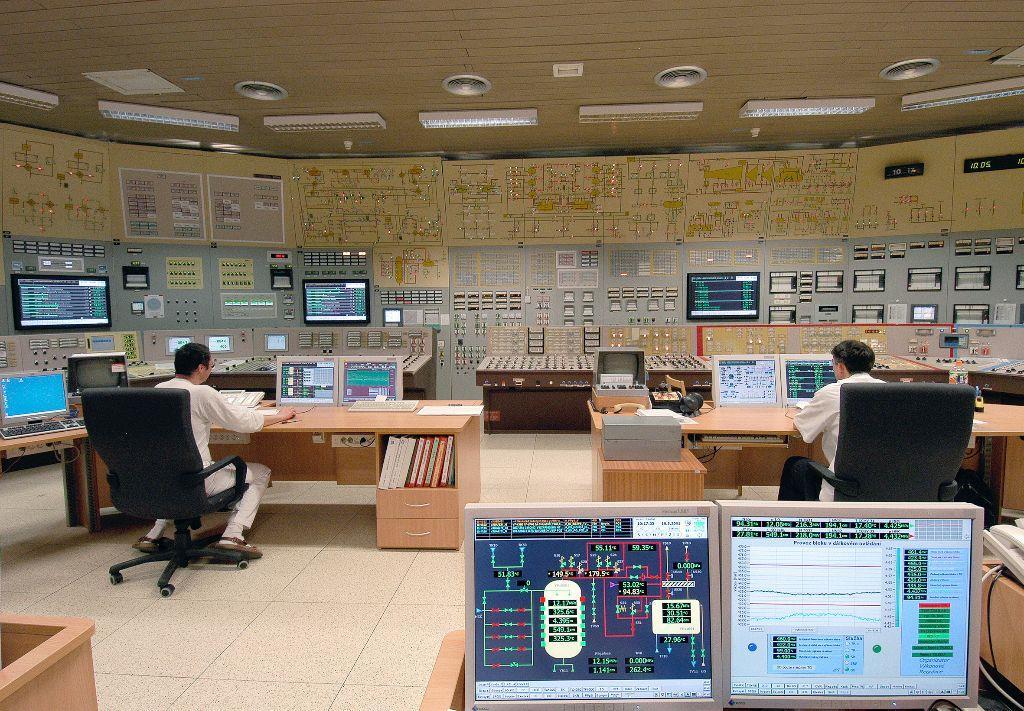

14 Ukázky z realizace

15 Ukázky z realizace

16 Ukázky z realizace Systém vzdálené sběrnice Počítačová skříň Dispečerské pracoviště Konzole Server Server Operátorská stanice Metalický kabel CAT5e do 100m nebo optický kabel FO MM > 100m

17

18

19 Ukázky z realizace

20

21 Ukázky z realizace Histogram

22 Ukázky z realizace Tisk Reportů

23 Ukázky z realizace Trendy

24 Ukázky z realizace

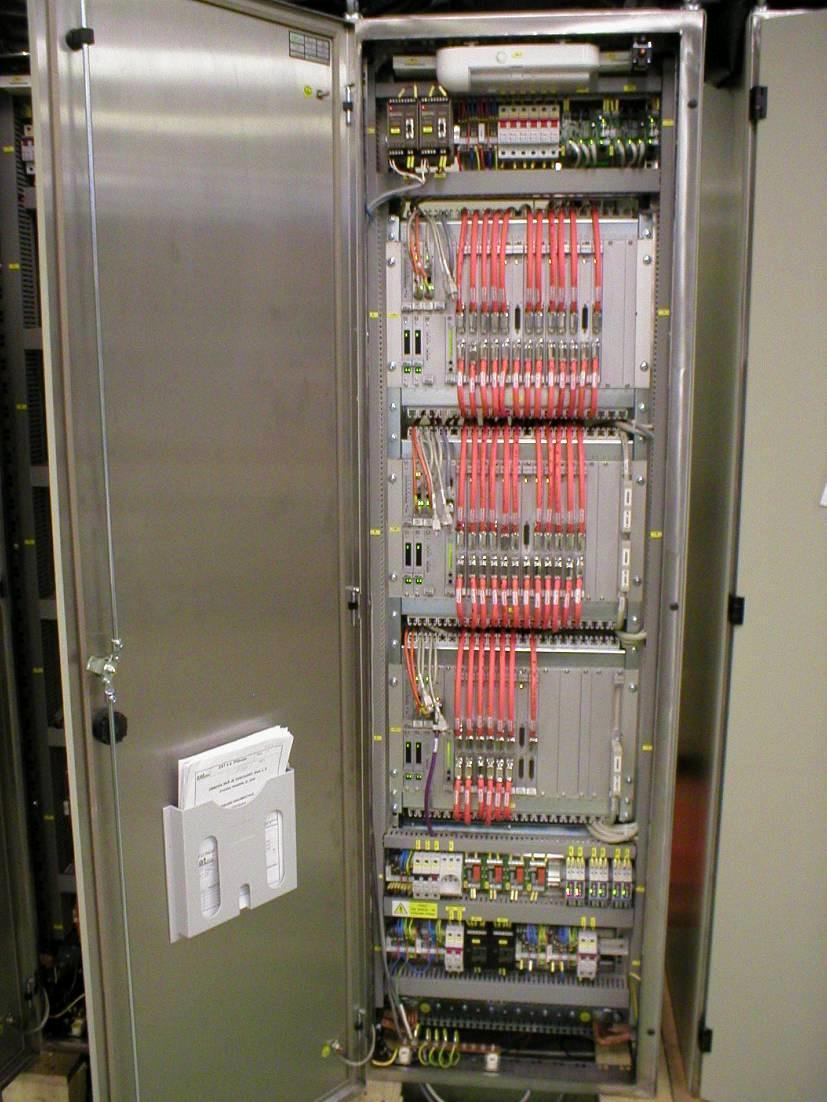

25 Ukázky z realizace

26 Zajištění bezpečného a spolehlivého provozu systému PCS a IN-CORE Hlavní přínosy Zajištění dlouhodobé provozuschopnosti a udržovatelnosti zařízení Nový HW a SW na začátku životního cyklu Snížení nákladů na údržbu Zvýšení výkonové kapacity Zvýšení bezpečnosti a spolehlivosti
