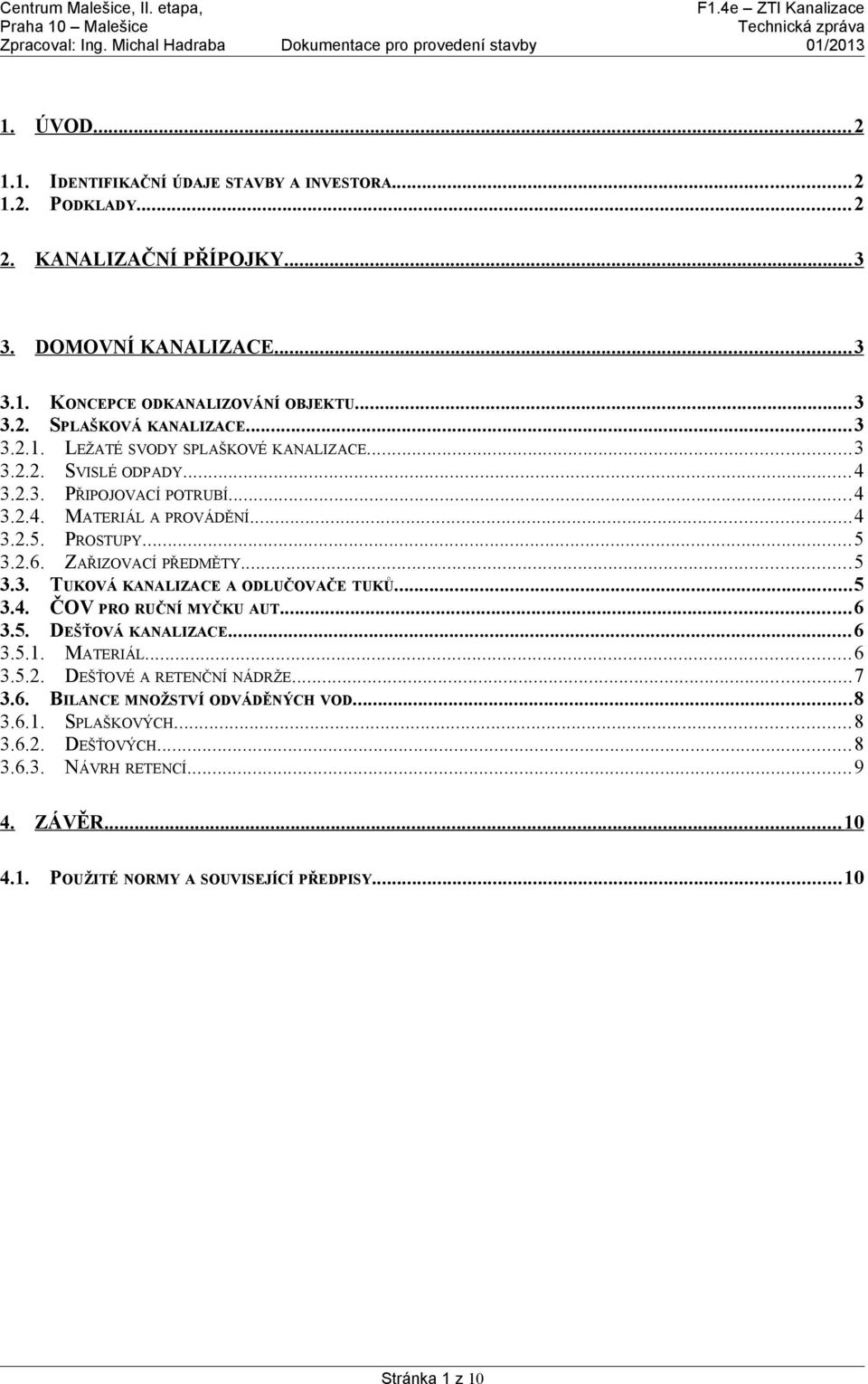

1 1. ÚVOD IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA PODKLADY KANALIZAČNÍ PŘÍPOJKY DOMOVNÍ KANALIZACE KONCEPCE ODKANALIZOVÁNÍ OBJEKTU SPLAŠKOVÁ KANALIZACE LEŽATÉ SVODY SPLAŠKOVÉ KANALIZACE SVISLÉ ODPADY PŘIPOJOVACÍ POTRUBÍ MATERIÁL A PROVÁDĚNÍ PROSTUPY ZAŘIZOVACÍ PŘEDMĚTY TUKOVÁ KANALIZACE A ODLUČOVAČE TUKŮ ČOV PRO RUČNÍ MYČKU AUT DEŠŤOVÁ KANALIZACE MATERIÁL DEŠŤOVÉ A RETENČNÍ NÁDRŽE BILANCE MNOŽSTVÍ ODVÁDĚNÝCH VOD SPLAŠKOVÝCH DEŠŤOVÝCH NÁVRH RETENCÍ ZÁVĚR POUŽITÉ NORMY A SOUVISEJÍCÍ PŘEDPISY...10 Stránka 1 z 10

2 1. ÚVOD Projekt řeší domovní rozvody kanalizace pro II. etapu obytného souboru Centrum Malešice v Praze 10, k.ú. Malešice. Komplex se skládá z obytných domů D1, E1, E2 a F1, F2, F3, F4. Bytový dům D1 má 18 nadzemních podlaží, bytový dům E1 má 8 nadzemních podlaží, bytový dům E2 má 8 nadzemních podlaží, F1 má 15 nadzemních podlaží a F2, F3 i F4 mají 8 nadzemních podlaží. Objekt E1, E2 a F1, F2 a F3, F4 bude mít jedno společné číslo popisné. Ve vstupním podlaží 1.NP jsou ve všech domech umístěny komerční prostory. Všechny domy mají společné podzemní podlaží (celkem o 2 podzemních podlažích), ve kterých jsou umístěna garážová stání a strojovny. Podkladem pro vypracování projektu bylo architektonicko-stavební řešení, situace, požadavky jednotlivých profesí a investora, materiálové standardy investora Identifikační údaje stavby a investora Stavebník investor: SIDI Prague, s.r.o. Václavské náměstí 832/19, Praha 1 Název části: Generální projektant Casua spol. s r.o. Běžecká 2407, Praha 6, Tel: fax: kontakt@casua.cz kontaktní osoba: Ing. Jan Krause IČO: DIČ: CZ Zpracovatel části : V o d o P r o, s. r. o. Sídlo: Chalúpeckého 1824, Roztoky Kancelář: Heleny Malířové 11, Praha 6 tel.: vodopro@vodopro.cz Ing. Zdeňka Čiháková cihakova@vodopro.cz Tel: Zodpovědný projektant části : Ing. Michal Hadraba, ČKAIT č Podklady situace podzemních sítí a vedení v dané lokalitě Architektonicko-stavební řešení požadavky investora zápisy z kontrolních dnů Stránka 2 z 10

3 2. KANALIZAČNÍ PŘÍPOJKY Obytný soubor bude napojen celkem sedmi kanalizačními přípojkami, vzhledem k rozsahu objektu. Čtyři přípojky jsou napojeny do stávající zděné stoky 750/1250 vedené na východ od objektu, dvě do stoky DN 500 na západě objektu a jedna na stoku DN350 na severu objektu v ul. Počernická. Přípojky budou provedeny z kameninového hrdlového potrubí DN 200 nebo DN250, čisticí kusy budou umístěny v suterénu za prostupem přípojky do objektu. Prostup bude proveden vodotěsně, systémovou prostupkou Permur do vodostavebného betonu, dle profilu trubky a tloušťky stěny. Přípojky jsou řešeny samostatnou částí dokumentace F2.e2 Kanalizační přípojky. 3. DOMOVNÍ KANALIZACE 3.1. Koncepce odkanalizování objektu Objekt bude převážně napojen gravitačně na okolní systém jednotné kanalizace, jednotnými přípojkami. Kanalizace v objektu je navržena oddílně, splašková kanalizace je napojena přímo do přípojek, dešťová kanalizace do dešťových nádrží s retenčním prostorem a následně regulovaným odtokem do jednotných přípojek. Uliční vpusti na západě objektu budou napojeny do jednotné přípojky. Nádrže budou taktéž vybaveny bezpečnostními přepady а vypouštěcími šoupaty. Voda z nádrží bude využívána na zálivku. Svislá dešťová a splašková potrubí jsou vedena v šachtách, u vysokých objektů (D1, F1) je navrženo doplňkové větrací potrubí. V 1.NP jsou svislá potrubí stažena do centrálního svislého odpadu, ležaté části jsou zde provedeny z tichého potrubí. Ležatý svod je veden pod stropem 1.PP (přípojky jsou napojeny v úrovni 1.PP nebo 2.PP). Část zařizovacích předmětů umístěných v 1.PP a ve 2.PP (jedná se pouze o podpůrné technické provozy) jsou odkanalizovány přečerpáním. Garáže jsou odvodněny vpustmi (1.PP) a podélnými žlaby (2.PP) do bezodtokových jímek. Kanalizace ze supermarketu (fit-out F.01.01) bude svedena přes odlučovač tuků. Kanalizace z ruční myčky aut bude svedena přes ČOV. Kanalizace z 1.PP a kanalizace z retencí je vedena přes zpětné klapky proti zpětnému vzdutí Splašková kanalizace Ležaté svody splaškové kanalizace Ležaté svody vnitřní kanalizace jsou vedeny oddílně pro dešťovou a splaškovou kanalizaci, pod stropem 1.PP. Kanalizace je vedena pod stropem a po stěnách, kotvena pryžovými objímkami do stavebních konstrukcí. Splašková kanalizace je napojena na výše zmíněných 7 přípojek. Bude vedena ve spádu min. 2%, v dimenzích DN 100 až DN 250. Ležaté potrubí vedené v části 1.PP a 2.PP u přívodů venkovního vzduchu ze VZT bude obaleno tepelnou izolací proti zamrznutí o tloušťce 30 mm. Izolace bude provedena z minerální vlny s Al fólií. Čisticí kusy budou umístěny na potrubí po cca 18 m a před většími lomy potrubí. Prostupy betonovými konstrukcemi budou připraveny v rámci betonáže, případně dodatečně prováděny jádrovými vrty. Polohy prostupů jsou koordinovány se statickou částí. Potrubí bude kotveno objímkami do stavebních konstrukcí. Na větvích, odvodňujících zařizovací předměty v 1.PP, jsou navrženy zpětné klapky. Na odtoku z retenční nádrže bude osazen sifon (pod stropem 1.PP). Stránka 3 z 10

4 3.2.2.Svislé odpady Jsou vedeny v instalačních jádrech, společně s dešťovými odpady, vodovodem a vzduchotechnikou. Instalační jádra jsou součástí požárního úseku bytu, v patrech předělené, veškeré prostupy těmito předěly je třeba požárně těsnit (požární manžety). Svislé odpady jsou vedeny převážně svisle, s občasnými etážemi v podhledech tam, kde se mění dispozice bytů - objekty jsou po výšce poměrně variabilní. Změny směru potrubí ze svislého na vodorovné budou řešeny vždy dvěma koleny 45. Odskoky budou vedeny ve spádu min. 2%. Části potrubí, které tvoří odskok, je nutné provést z potrubí se zvýšeným akustickým útlumem. Svislé odpady budou kotveny objímkami s pryžovou výstelkou do stěn instalačních jader. V 1.NP je proveden odskok svislých odpadů pod stropem ke stěnám nebo sloupům, vzhledem k tomu, že dispozici zde tvoří otevřené plochy obchodních jednotek. Přechod na ležaté potrubí je proveden dvěma koleny 45 s mezikusem. Veškeré svislé odpady jsou odvětrány nad střechu, ukončeny větrací tvarovkou. Potrubí nesmí být ukončeno přivětrávací tvarovkou nebo jiným typem hlavice. Pro vysoké objekty (D1, F1) bude zřízeno doplňkové větrací potrubí. To bude propojeno s hlavním odpadním potrubím na každém druhém podlaží a zároveň v nejvyšším podlaží a za přechodem potrubí na ležaté (v 1.NP). Schéma vedení svislého odpadu s doplňkovým větracím potrubím je znázorněn na samostatném výkrese. Čištění svislých odpadů kanalizace bude zajištěno jednak ze střechy, jednak čisticími kusy umístěnými před přechodem na ležaté potrubí v 1.NP a v 2.NP. Dále je čištění zajištěno průběžnými čisticími kusy cca po čtyřech podlažích, a u odskoků potrubí. Přístup k čisticím kusům bude zajištěn instalačními dvířky. Svislé odpady budou provedeny z hrdlového potrubí PP HT, DN 100 až DN 125, části potrubí vedené v podhledech 1.NP a odskakující části potrubí (etáže) z tichého potrubí - např. Polokal 3S. Doplňkové větrací potrubí bude dimenze DN 75. Vzhledem k velikosti instalačních jader a měnící se dispozici v každém patře, je nutno se při provádění svislých svodů řídit výkresy. Doporučujeme osazovat jednotlivá potrubí souběžně nikoliv každou profesi zvlášť Připojovací potrubí Je vedeno v drážkách ve stěnách, v předstěnách, pod vanami a sprchovými kouty. Bude provedeno z hrdlového potrubí PP - HT. Minimální spád připojovacího potrubí je 3%. Pro kuchyňské dřezy bude provedena pouze příprava zaslepené potrubí na hranici instalačního jádra. V bytech, kde bude umístěna pračka v kuchyňské lince, bude provedena příprava pro napojení HL Materiál a provádění Svislé opady budou provedeny z kanalizačního hrdlového potrubí PP-HT, ležaté části v 1.NP a odskoky z tichého potrubí Polokal 3S. Z tichého potrubí bude i část potrubí prostupující stropní deskou nad odskokem. Spojování potrubí je hrdly s těsnicím O-kroužky. Systémy jsou mezi sebou kompatibilní. Připojovací potrubí budou z PP-HT. Ležatá potrubí pod stropem budou z potrubí PP-HT, dimenze nad DN 150 z PVC KG. Dešťovou ležatou kanalizaci do retenčních nádrží vedenou pod stropem 1.PP je nutné provést tak, aby v případě jejího zaplnění vodou (při naplnění retenčních nádrží) nedošlo k rozpojení hrdel a únikům vody. Kanalizace je navržena tak, že k zaplnění může dojít pouze v případě nastoupání retenčního objemu to se stává zřídka a na max. 1 až 2 hodiny. Stránka 4 z 10

5 Tuková kanalizace bude provedena z potrubí Polokal NG nebo obdobného potrubí odolného proti účinkům horké vody. Při provádění ležatého potrubí je třeba brát ohled na ostatní instalace a dodržovat předepsanou koordinaci, zejména se to týká systému SHZ. Potrubí na výtlaku od čerpadel bude z potrubí PE 100, SDR Prostupy Prostupy požárními předěly v úrovni stropů v instalačních šachtách budou opatřeny požárními manžetami. Taktéž prostupy mezi 1.NP, 1.PP a 2.PP budou opatřeny požárními manžetami. Prostupy přípojek obvodovou konstrukcí suterénu (bílá vana) budou opatřeny systémovými prostupkami (Permur). Vnější části chrániček budou zabetonovány do konstrukce v rámci betonáže, následně bude osazena vnitřní část a potrubí, s těsněním (pevná a volná příruba) viz katalogový list výrobku Ochrana proti zpětnému vzdutí Veškeré výtlačná potrubí jsou vyvedena nad úroveň terénu, což je dle ČSN max. uvažovaná hladina případného vzdutí vody ve stoce. Na gravitačním potrubí odvodňujícím suterény budou osazeny mechanické klapky s možností ruční rektifikace, třídy II. Tyto klapky jsou osazeny i na dešťovém potrubí z retenčních nádrží v suterénu. Na větve opatřené klapkami nelze napojit žádné potrubí odvodňující zařizovací předměty umístěné v 1.NP a výše Zkoušky Ležatá kanalizace pod stropem bude odzkoušena na vodotěsnost zkouškou těsnosti po ucpání přípojek v čisticím kusu vodou. U retenční nádrže bude provedena zkouška zaplavení až po maximální hladinu. Svislé odpady budou namátkově odzkoušeny kouřovou zkouškou. Dále budou provedeny provozní zkoušky všech zařízení (ATS, čerpadla, atd.) Zkoušky kanalizace budou prováděny za přítomnosti technického dozoru investora Zařizovací předměty Jsou navrženy dle standardů předaných investorem. V technických místnostech budou osazeny podlahové vpusti s vodní zápachovou uzávěrkou a ochrannou proti vyschnutí (HL 310 NPr). Pro odvodnění podlahy podzemních garáží v úrovni 1.PP budou osazeny podlahové vpusti, s litinovou pojezdnou mříží. Kanalizace od těchto vpustí bude svedena pod stropem 2.PP do bezodtokových jímek v podlaze 2.PP. Podlaha 2.PP bude odvodněna podlahovým žlabem krytým litinovou mřížkou, napojených též do těchto bezodtokových jímek Tuková kanalizace a odlučovače tuků V objektu F v úrovni 1.NP je navržen prostor pro supermarket. Supermarket bude vybaven v rámci fit-outu, v současné době není známo rozmístění technologie. Tudíž nelze navrhnout tukovou kanalizaci. V suterénu bude navržen odlučovač tuků. Lapol je navržen o velikosti NS 4. Tuková kanalizace do lapolu bude provedena nájemci až v rámci fit-outu. Stránka 5 z 10

6 Je navržen lapol ACO Hydrojet OSE NS4, s manuálním hydromechanickým vnitřním čištěním a s čerpadlem pro odtah zachyceného kalu, polyetylen, vč. příslušenství. Lapol bude osazen na podlahu 1.PP. Potrubí pro výtlak kalů bude vyvedeno do úrovně parteru, do opěrné zídky. Odvětrání lapolu bude vyvedeno samostatným potrubím DN 75 nad střechu objektu B2. Vzhledem k tomu, že není známa dispozice a tudíž ani teplota vypouštěné vody, bude rozvod tukové kanalizace pod stropem proveden z potrubí Polokal NG, které je odolné proti horké vodě. Odtok z lapolu bude napojen do gravitační splaškové kanalizace ČOV pro ruční myčku aut Pro ruční myčku aut bude v 2.PP zřízena ČOV. Projekt ČOV řeší samostatná část dokumentace F2.d4 Studna a ČOV. Do myčky lze případně vypouštět i vodu z podlahy garáží (z bezodtokových jímek). Toto bude provedeno buďto mycím strojem, mobilními čerpadly, případně dodatečně instalovaným systémem čerpadel není součástí předkládaného projektu Dešťová kanalizace Dešťová kanalizace odvodňuje ploché střechy objektů, zatravněnou střechu nad podzemními podlažími, terasy a vybrané lodžie. Je napojena do dešťové a retenční nádrže. Podlahy podzemních garáží jsou odvodněny do bezodtokových jímek. Střechy jednotlivých objektů jsou odvodněny dešťovými vpustmi - typy vpustí jsou navrženy s ohledem na skladby střešních konstrukcí. Dešťové potrubí od těchto vpustí je vedeno ve vybraných instalačních jádrech, souběžně se splaškovými odpady. Svislé odpady jsou uskočeny pod stropem 1.NP, v komerčních prostorech a dále je ležatý svod veden pod stropem 1.PP do dešťových nádrží. Potrubí pod stropme 1.PP musí být kotveno tak, aby při jeho zaplnění vodou při vzdutí v retenční nádrži, nedošlo k vysunutí z hrdel. Svislé odpady odvodnění teras jsou vedeny pod zateplovacím systémem obvodového pláště. Střechy nad suterénem jsou odvodněny taktéž dešťovými vpustmi, dešťová kanalizace od těchto vpustí je svedena pod stropem 1.PP. Na střechách, na střeše 1.PP a na terasách 2.NP jsou navrženy střešní vpusti s elektrickým ohřevem. Na terasách jsou navrženy terasové vpusti se suchou zápachovou uzávěrkou (klapkou) a liniové žlaby Materiál Dešťová kanalizace bude provedena z kanalizačního hrdlového potrubí PP-HT. Odskoky potrubí a potrubí vedené v podhledu 1.NP bude provedeno z tichého potrubí Polokal 3S. Potrubí bude izolováno proti rosení izolací tl. min. 6 mm s hliníkovou fólií. Ležaté potrubí v garážích bude provedeno z hrdlového potrubí PP-HT, větší dimenze z kanalizačního hrdlového potrubí PVC KG. Potrubí bude izolováno proti zamrznutí návlekovou izolací tl. 30 mm, s hliníkovou fólií. Potrubí od vpustí na terasách, vedené pod zateplovacím systémem, bude provedeno ze svařovaného potrubí PE (Geberit). Na potrubí budou osazena dilatační dlouhá hrdla. Stránka 6 z 10

7 Specifikace vpustí (jsou uvedeny pouze orientačně): Střechy ve skladbě SH.28 (dlažba na podložkách): o střešní vpust s vtokovou mřížkou a izolační soupravou pro PVC fólie HL 64.1BP, s elektrickým ohřevem Střechy ve skladbě SH.29 (kačírek): o střešní vpust s vtokovou mřížkou a izolační soupravou pro PVC fólie HL 64.1BP, s elektrickým ohřevem o nástavec HL 350, dl. 100 mm Terasy: o balkónová vpust HL 90 s vodorovným odtokem o izolační příruba pro PVC fólie HL 83.P Zelené střechy nad suterénem: o střešní vpust s vtokovou mřížkou a izolační soupravou pro PVC fólie HL 62BP o odvodňovací kroužek HL 160 o nástavec s pevnou izolační přírubou HL 65 o odvodňovací kroužek HL 160 o nástavec HL 350, dl. 100 mm cca 3 až 5 ks dle skutečné mocnosti ornice Dešťové a retenční nádrže Dešťové retenční nádrže jsou v objektu umístěny v místnostech 01.S15, 01.S30 a 01.S59. Všechny budou provedeny jako kombinované. Spodní objem nádrže bude sloužit pro akumulaci dešťových vod pro účely zálivky, horní část potom pro retenci dešťových vod při zajištění max. povoleného odtoku, v případě naplněného objemu pro závlahu. Nádrž bude provedena z vodostavebného betonu, v rámci spodní stavby a vyplastovaná. Součástí retence bude odtoková šachtička, z jejíhož dna bude odtok DN 250. Dešťová voda bude do nádrže přivedena dešťovou kanalizací. Ve dně nádrže bude prohlubeň pro osazení sání závlahového čerpadla a pro osazení vypouštěcího deskového šoupěte. U dna bude osazeno šoupě pro vypouštění a odkalení dešťové nádrže, deskové nerezové šoupě DN 150 (Erox). Ovládání šoupěte bude vedeno pod hranu betonové stěny. Kromě retenční nádrže v místnosti 01.S59, kterou nelze vypouštět gravitačně zde se s deskovým šoupětem neuvažuje. V případě potřeby bude tato nádrž vyčerpána mobilním ponorným čerpadlem do odtokové šachtičky čerpadlo není součástí projektu, případně lze použít čerpadlo závlah. V úrovni max. dešťového objemu bude proveden otvor do odtokové šachtičky, s osazeným vírovým regulátorem. Ve dně odtokové šachtičky bude proveden odtok do jednotné přípojky kanalizace, z potrubí DN 250, který bude do podlahy zatěsněn pomocí systémové prostupky Permur. Pod stropem 1.PP bude na odtoku proveden sifón, z kolen a z čisticího kusu. Bezpečnostní přepad bude vytvořen snížením hrany stěny mezi nádrží a odtokovou šachtičkou. Toto snížení bude zároveň sloužit pro přístup do nádrže. Ten bude zajištěn jednak z technické místnosti do odtokové šachtičky, jednak z odtokové šachtičky do nádrže, šachtovými stupadly. Šachtička je pro snadnější manipulaci opatřena sklopným pororoštem viz půdorys a řez retencemi na samostatném výkrese. Stránka 7 z 10

8 3.6. Bilance množství odváděných vod Splaškových Odtokové množství je identické se spotřebou pitné vody Objekt Provoz MJ počet MJ Objekt D1 - I. tlak. pásmo D1 - II. tlakové pásmo Celkem objekt D1 Objekt E1, E2 - I. tlakové pásmo Celkem objekt E1, E2 Objekt F1 - I. tlakové pásmo Denní a roční provoz denní [hod/den] roční [dnů/rok] směrný denní [l/(mj.den)] průtok vodovodním potrubím [m 3 ] průměrný denní průtok Qp [m 3 /den] průměrný roční průtok Qr [m 3 /rok] maximální denní průtok Qmax,d [m 3 /den] max. hodinový průtok Qmax.h [m 3 /hod] byty obyv , ,68 obchodní plochy zam , ,62 CELKEM I. tl.p. 15, ,31 byty obyv , ,89 max. hodinový průtok Qmax.h [l/s] 31, ,20 1,17 byty obyv , ,67 obchodní plochy zam , ,80 24, ,47 0,96 byty obyv , ,44 obchodní plochy zam , ,62 CELKEM I. tl.p. 13, ,06 F1 - II. tlakové pásmo byty obyv , ,08 Celkem objekt F1 22, ,15 0,87 Objekt F2, F3 byty obyv , ,47 a F4 obchodní plochy zam , ,98 Celkem objekt F2, F3 a F4 31, ,45 1,24 Celkem 109, ,27 4, Dešťových Návrhový déšť, 10 min, n = 1 II. etapa 205 l/(s.ha) 0,0205 l/(s.m 2 ) Plocha [m 2 ] Koef. odtoku Reduk. plocha Odtok [l/s] Retence/přímo Dům F - normální střecha , R Dům E - zelená střecha 818 0, R Dům DD - zelená střecha 431 0, R Dlažba parteru , R Parking 265 0, P Stránka 8 z 10

9 Okolní zeleň , P Celkem Z toho napojeno přímo do kanalizace 12 l/s Plocha napojená do retence 3779 m2 Celkem plocha I. etapy 9539 Celkem plocha II. etapy 9943 Celkem povolený odtok (z obou etap) z toho I. etapa (pode redukovaných ploch) z toho II. etapa (pode redukovaných ploch) Možný odtok z retence - I. etapa Možný odtok z retence - II. etapa 100 l/s 53 l/s 47 l/s 43 l/s 35 l/s Návrh retencí Velikost retencí celkem: Celková odvodňovaná plocha (do retence) Kritická srážka (15min.) Požadovaný retenční objem Akumulační dešťové objemy: Celková plocha pro závlahu Požadovaný retenční objem 3779 m3 258 l/s/ha 56,2 m3 cca 2500 m m3 Stránka 9 z 10

10 4. ZÁVĚR Projekt je zpracován v rozsahu projektu pro provedení stavby a v souladu s platnými předpisy. Projekt předpokládá, že provádění se bude řídit platnými předpisy a technickými předpisy výrobců jednotlivých materiálů. Stavba bude realizována autorizovanou prováděcí firmou. Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Certifikáty, popř. prohlášení o shodě a protokol o zkoušce těsnosti ležaté kanalizace je nutné předložit ke kolaudaci objektu zajistí dodavatel části ZTI. Při výkopových pracích pro přípojky a venkovní vedení je nutné brát ohled na ostatní sítě. Při kladení venkovních vedení je nutné dodržet minimální odstupové vzdálenosti při křížení a souběhu sítí dle ČSN Všechny sítě budou opatřeny příslušnými ochrannými fóliemi. Před započetím výkopových prací je nutné vytyčit ostatní sítě. Výkopové práce v ochranných pásmech jednotlivých sítí lze provádět jen se souhlasem správců sítí Použité normy a související předpisy České technické normy ČSN EN ČSN ČSN ČSN ČSN Vnitřní kanalizace Vnitřní kanalizace (NAD - návrh) Stokové sítě a kanalizační přípojky Prostorové uspořádání sítí technického vybavení Šatny, umývárny a záchody Zákony a vyhlášky platné v ČR, zejména: Zákon 183/2006 Sb. Stavební zákon v aktuálním znění, vč. prováděcích předpisů Zákon 22/1997 Sb. O technických požadavcích na výrobky v aktuálním znění Vyhl. 151/2001 sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie Vyhl. ČUBP č.363/2005 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích Stránka 10 z 10
