1

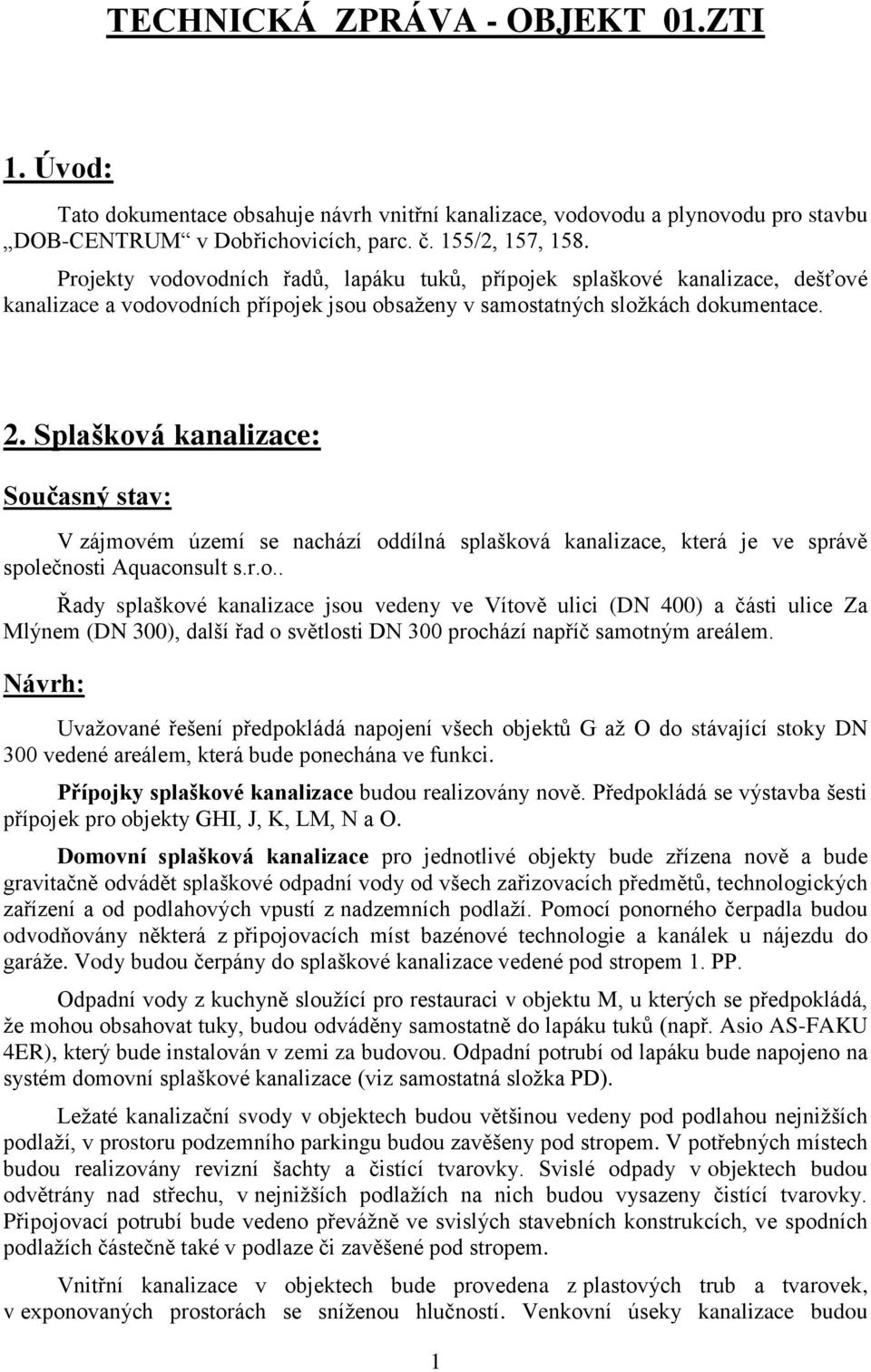

2 TECHNICKÁ ZPRÁVA - OBJEKT 01.ZTI 1. Úvod: Tato dokumentace obsahuje návrh vnitřní kanalizace, vodovodu a plynovodu pro stavbu DOB-CENTRUM v Dobřichovicích, parc. č. 155/2, 157, 158. Projekty vodovodních řadů, lapáku tuků, přípojek splaškové kanalizace, dešťové kanalizace a vodovodních přípojek jsou obsaženy v samostatných složkách dokumentace. 2. Splašková kanalizace: V zájmovém území se nachází oddílná splašková kanalizace, která je ve správě společnosti Aquaconsult s.r.o.. Řady splaškové kanalizace jsou vedeny ve Vítově ulici (DN 400) a části ulice Za Mlýnem (DN 300), další řad o světlosti DN 300 prochází napříč samotným areálem. Uvažované řešení předpokládá napojení všech objektů G až O do stávající stoky DN 300 vedené areálem, která bude ponechána ve funkci. Přípojky splaškové kanalizace budou realizovány nově. Předpokládá se výstavba šesti přípojek pro objekty GHI, J, K, LM, N a O. Domovní splašková kanalizace pro jednotlivé objekty bude zřízena nově a bude gravitačně odvádět splaškové odpadní vody od všech zařizovacích předmětů, technologických zařízení a od podlahových vpustí z nadzemních podlaží. Pomocí ponorného čerpadla budou odvodňovány některá z připojovacích míst bazénové technologie a kanálek u nájezdu do garáže. Vody budou čerpány do splaškové kanalizace vedené pod stropem 1. PP. Odpadní vody z kuchyně sloužící pro restauraci v objektu M, u kterých se předpokládá, že mohou obsahovat tuky, budou odváděny samostatně do lapáku tuků (např. Asio AS-FAKU 4ER), který bude instalován v zemi za budovou. Odpadní potrubí od lapáku bude napojeno na systém domovní splaškové kanalizace (viz samostatná složka PD). Ležaté kanalizační svody v objektech budou většinou vedeny pod podlahou nejnižších podlaží, v prostoru podzemního parkingu budou zavěšeny pod stropem. V potřebných místech budou realizovány revizní šachty a čistící tvarovky. Svislé odpady v objektech budou odvětrány nad střechu, v nejnižších podlažích na nich budou vysazeny čistící tvarovky. Připojovací potrubí bude vedeno převážně ve svislých stavebních konstrukcích, ve spodních podlažích částečně také v podlaze či zavěšené pod stropem. Vnitřní kanalizace v objektech bude provedena z plastových trub a tvarovek, v exponovaných prostorách se sníženou hlučností. Venkovní úseky kanalizace budou 1

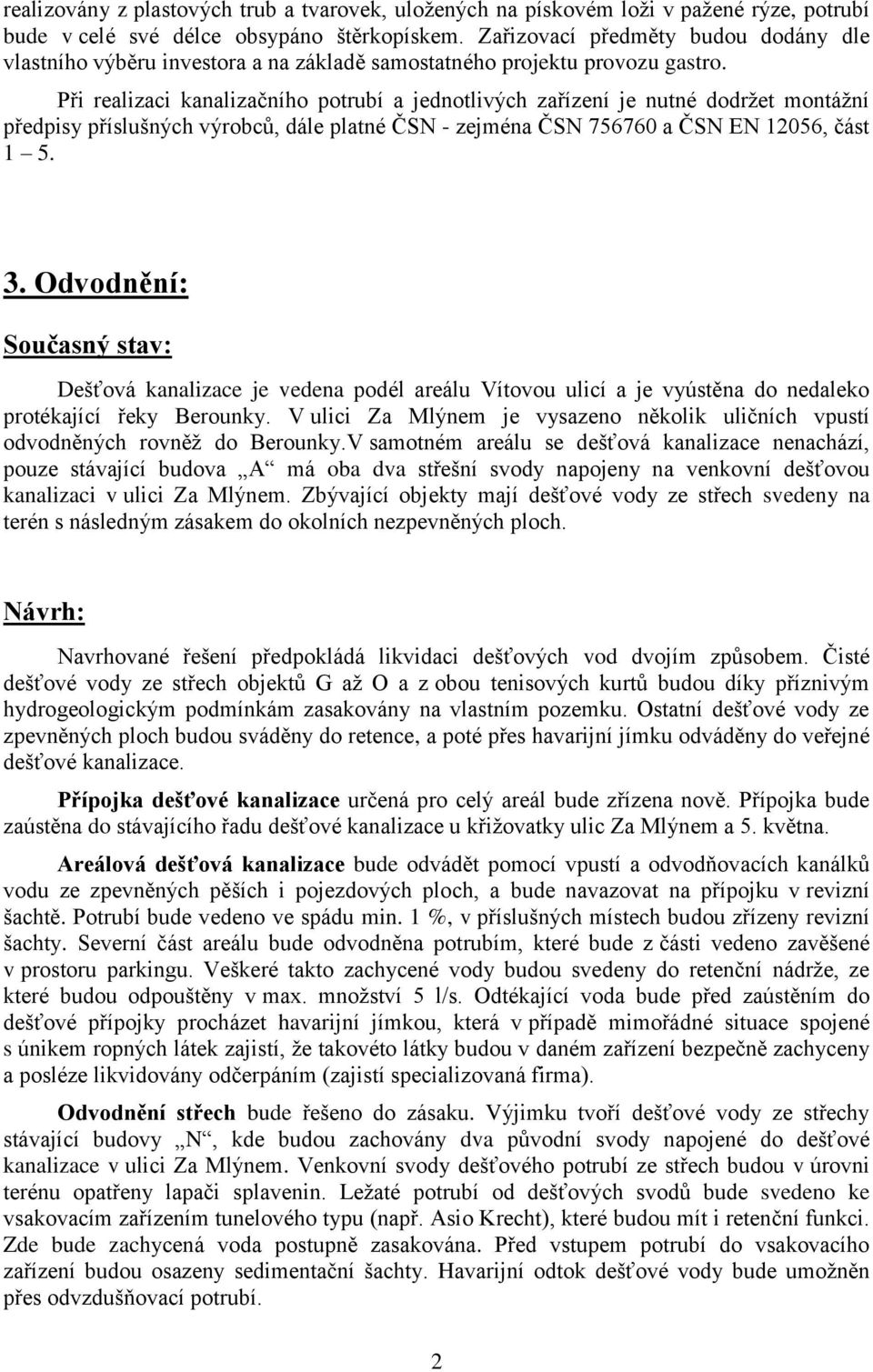

3 realizovány z plastových trub a tvarovek, uložených na pískovém loži v pažené rýze, potrubí bude v celé své délce obsypáno štěrkopískem. Zařizovací předměty budou dodány dle vlastního výběru investora a na základě samostatného projektu provozu gastro. Při realizaci kanalizačního potrubí a jednotlivých zařízení je nutné dodržet montážní předpisy příslušných výrobců, dále platné ČSN - zejména ČSN a ČSN EN 12056, část Odvodnění: Dešťová kanalizace je vedena podél areálu Vítovou ulicí a je vyústěna do nedaleko protékající řeky Berounky. V ulici Za Mlýnem je vysazeno několik uličních vpustí odvodněných rovněž do Berounky.V samotném areálu se dešťová kanalizace nenachází, pouze stávající budova A má oba dva střešní svody napojeny na venkovní dešťovou kanalizaci v ulici Za Mlýnem. Zbývající objekty mají dešťové vody ze střech svedeny na terén s následným zásakem do okolních nezpevněných ploch. Navrhované řešení předpokládá likvidaci dešťových vod dvojím způsobem. Čisté dešťové vody ze střech objektů G až O a z obou tenisových kurtů budou díky příznivým hydrogeologickým podmínkám zasakovány na vlastním pozemku. Ostatní dešťové vody ze zpevněných ploch budou sváděny do retence, a poté přes havarijní jímku odváděny do veřejné dešťové kanalizace. Přípojka dešťové kanalizace určená pro celý areál bude zřízena nově. Přípojka bude zaústěna do stávajícího řadu dešťové kanalizace u křižovatky ulic Za Mlýnem a 5. května. Areálová dešťová kanalizace bude odvádět pomocí vpustí a odvodňovacích kanálků vodu ze zpevněných pěších i pojezdových ploch, a bude navazovat na přípojku v revizní šachtě. Potrubí bude vedeno ve spádu min. 1 %, v příslušných místech budou zřízeny revizní šachty. Severní část areálu bude odvodněna potrubím, které bude z části vedeno zavěšené v prostoru parkingu. Veškeré takto zachycené vody budou svedeny do retenční nádrže, ze které budou odpouštěny v max. množství 5 l/s. Odtékající voda bude před zaústěním do dešťové přípojky procházet havarijní jímkou, která v případě mimořádné situace spojené s únikem ropných látek zajistí, že takovéto látky budou v daném zařízení bezpečně zachyceny a posléze likvidovány odčerpáním (zajistí specializovaná firma). Odvodnění střech bude řešeno do zásaku. Výjimku tvoří dešťové vody ze střechy stávající budovy N, kde budou zachovány dva původní svody napojené do dešťové kanalizace v ulici Za Mlýnem. Venkovní svody dešťového potrubí ze střech budou v úrovni terénu opatřeny lapači splavenin. Ležaté potrubí od dešťových svodů bude svedeno ke vsakovacím zařízením tunelového typu (např. Asio Krecht), které budou mít i retenční funkci. Zde bude zachycená voda postupně zasakována. Před vstupem potrubí do vsakovacího zařízení budou osazeny sedimentační šachty. Havarijní odtok dešťové vody bude umožněn přes odvzdušňovací potrubí. 2

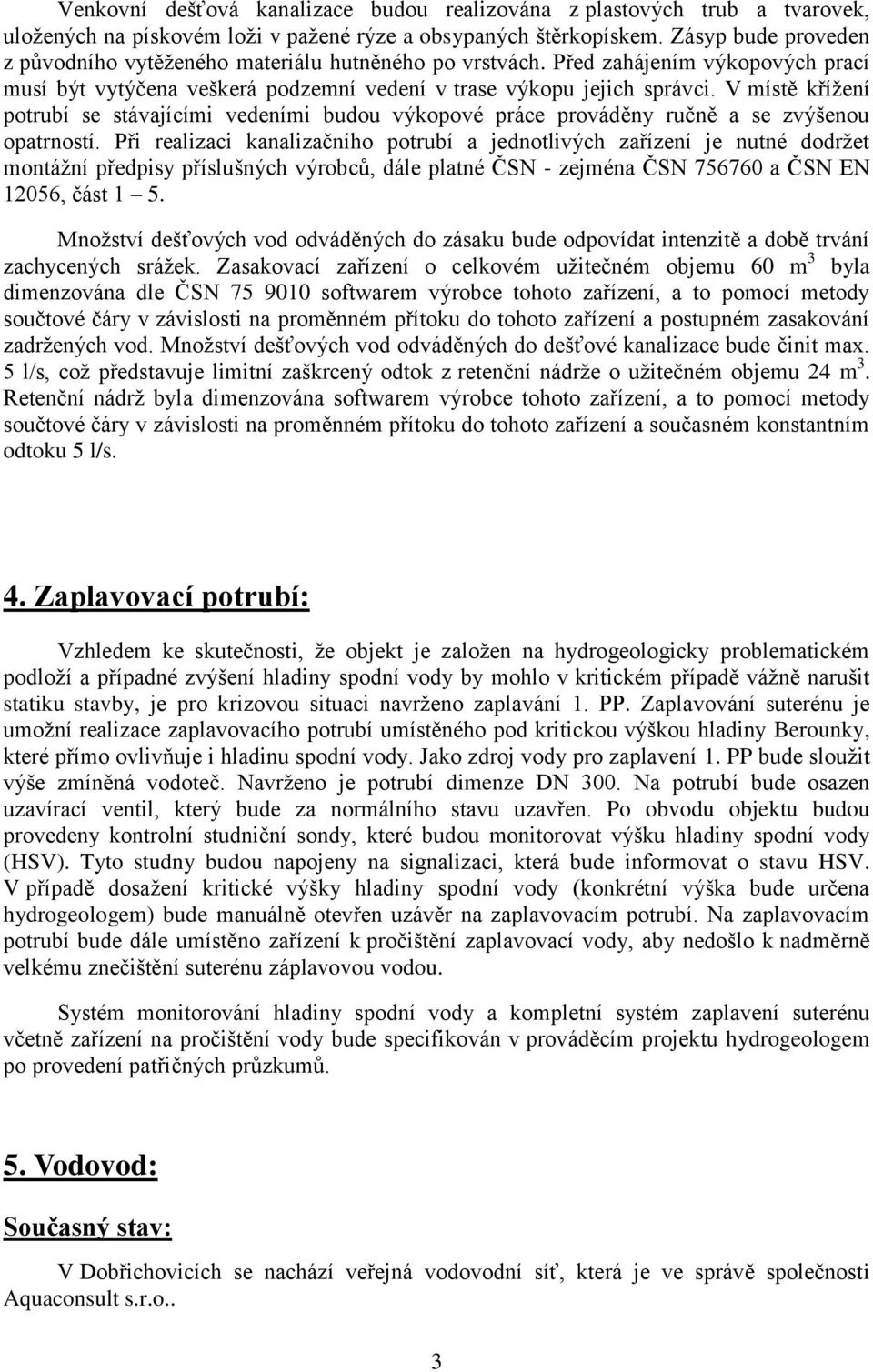

4 Venkovní dešťová kanalizace budou realizována z plastových trub a tvarovek, uložených na pískovém loži v pažené rýze a obsypaných štěrkopískem. Zásyp bude proveden z původního vytěženého materiálu hutněného po vrstvách. Před zahájením výkopových prací musí být vytýčena veškerá podzemní vedení v trase výkopu jejich správci. V místě křížení potrubí se stávajícími vedeními budou výkopové práce prováděny ručně a se zvýšenou opatrností. Při realizaci kanalizačního potrubí a jednotlivých zařízení je nutné dodržet montážní předpisy příslušných výrobců, dále platné ČSN - zejména ČSN a ČSN EN 12056, část 1 5. Množství dešťových vod odváděných do zásaku bude odpovídat intenzitě a době trvání zachycených srážek. Zasakovací zařízení o celkovém užitečném objemu 60 m 3 byla dimenzována dle ČSN softwarem výrobce tohoto zařízení, a to pomocí metody součtové čáry v závislosti na proměnném přítoku do tohoto zařízení a postupném zasakování zadržených vod. Množství dešťových vod odváděných do dešťové kanalizace bude činit max. 5 l/s, což představuje limitní zaškrcený odtok z retenční nádrže o užitečném objemu 24 m 3. Retenční nádrž byla dimenzována softwarem výrobce tohoto zařízení, a to pomocí metody součtové čáry v závislosti na proměnném přítoku do tohoto zařízení a současném konstantním odtoku 5 l/s. 4. Zaplavovací potrubí: Vzhledem ke skutečnosti, že objekt je založen na hydrogeologicky problematickém podloží a případné zvýšení hladiny spodní vody by mohlo v kritickém případě vážně narušit statiku stavby, je pro krizovou situaci navrženo zaplavání 1. PP. Zaplavování suterénu je umožní realizace zaplavovacího potrubí umístěného pod kritickou výškou hladiny Berounky, které přímo ovlivňuje i hladinu spodní vody. Jako zdroj vody pro zaplavení 1. PP bude sloužit výše zmíněná vodoteč. Navrženo je potrubí dimenze DN 300. Na potrubí bude osazen uzavírací ventil, který bude za normálního stavu uzavřen. Po obvodu objektu budou provedeny kontrolní studniční sondy, které budou monitorovat výšku hladiny spodní vody (HSV). Tyto studny budou napojeny na signalizaci, která bude informovat o stavu HSV. V případě dosažení kritické výšky hladiny spodní vody (konkrétní výška bude určena hydrogeologem) bude manuálně otevřen uzávěr na zaplavovacím potrubí. Na zaplavovacím potrubí bude dále umístěno zařízení k pročištění zaplavovací vody, aby nedošlo k nadměrně velkému znečištění suterénu záplavovou vodou. Systém monitorování hladiny spodní vody a kompletní systém zaplavení suterénu včetně zařízení na pročištění vody bude specifikován v prováděcím projektu hydrogeologem po provedení patřičných průzkumů. 5. Vodovod: V Dobřichovicích se nachází veřejná vodovodní síť, která je ve správě společnosti Aquaconsult s.r.o.. 3

5 Stávající vodovodní řady, procházející v okolních ulicích, mají maximální dimenzi potrubí DN 100. Tato dimenze není postačující pro vnější požární zásah. K areálu byla v nedávné době přivedena nová vodovodní přípojka z PE o průměru D 90 mm. Tato přípojka je na stávající vodovod napojena severně od areálu v přilehlém parku. Uvažované řešení předpokládá zásobování všech objektů v areálu pitnou vodou z veřejného vodovodu. Pouze objekt K bude využívat stávající přípojku, ostatní objekty budou napojeny na nové vodovodní řady, s jejichž výstavbou se v této oblasti uvažuje (viz samostatná dokumentace). Vodovodní přípojky pro objekty GHI, J, LM, N a O budou zřízeny nově, měření spotřeby vody bude prováděno ve vodoměrných šachtách, pouze objekt N bude mít vodoměrnou sestavu v 1. PP. Stávající přípojka D 90 mm bude ponechána původní, před objektem K bude realizována vodoměrná šachta. Domovní vodovod bude zřízen v celém svém rozsahu nově a bude navazovat na vodovodní přípojky za vodoměrnými sestavami. Hlavní ležaté rozvody studené vody, teplé vody a cirkulace budou vedeny primárně pod stropem parkingu či v podhledech příslušných podlaží jednotlivých objektů. Připojovací potrubí k zařizovacím předmětům, kuchyňským zařízením, hydrantům a ostatním výtokům v objektech bude vedeno v podhledech, ve svislých stavebních konstrukcích, vedení potrubí v podlahách bude voleno, pouze pokud nebude možno jiné z dříve uvedených řešení. Podružné měření spotřeby vody u jednotlivých provozních jednotek bude v případě potřeby zajištěno osazením podružných vodoměrů, objekt ML bude mít oddělené podružné měření pro restaurační a hotelovou část, podružný vodoměr bude vždy umístěn v technické místnosti příslušné budovy. Měření spotřeby vody uživatelů jednotlivých bytů bude prováděno pomocí bytových vodoměrů. Z přípojky pro objekt J je zásobena vodou ještě požární nádrž a bazénová technologie, proto bude přípojka objektu J v garáži rozdělena na tři potrubí (vždy pro výše uvedenou část + obj. J) a na každé z těchto potrubí bude osazen podružný vodoměr. Teplá voda bude připravována centrálně v rámci vytápění, pouze objekt O bude mít lokální elektrické ohříváky. Místa ohřevu budou společná pro bloky GHI, a dále budou umístěním odpovídat kotelnám v objektech J, K, L, M a N. Rozvod teplé vody je navržen jako cirkulační, oběh vody v systému bude zajištěn pomocí oběhových čerpadel spínaných ve zvoleném časovém režimu. Systém požárního zabezpečení vodou zajistí požadované podmínky pro vnitřní i vnější požární zásah. Zařízení pro vnitřní zásah bude tvořeno systémem nástěnných skříňových hydrantů typu D s tvarově stálou hadicí. Hydranty musí mít přetlak na výtoku minimálně 0,2 MPa, a budou umístěny v jednotlivých objektech v souladu s požadavky projektu požárního zabezpečení tak, aby byl umožněn zásah v každém místě definovaných požárních úseků. Hydranty budou napojeny z požárního vodovodu, který bude proveden z nehořlavého potrubí. Na potrubí studené vody bude za odbočkou pro požární vodovod instalována bezpečnostní požární armatura např. EV2208. Napojení techniky pro vnější požární zásah umožní přípojné místo opatřené příslušným uzávěrem na fasádě objektu, přívodní potrubí ke stojanu bude vyvedeno z podzemní požární nádrže o objemu 36 m 3, zřízené v 1. PP pod sjezdovou rampou do parkingu. Napouštění nádrže bude možné zajistit dvěma způsoby - z vnitřního rozvodu pitné vody a popřípadě i z užitkového vodovodu z vlastní studny. 4

6 Případné vyprázdnění nádrže bude provedeno pomocí mobilního ponorného čerpadla rozstřikem po zelených plochách. Venkovní vodovodní rozvody v zemi budou realizovány z polyetylénového potrubí, vedení bude uloženo na pískovém loži v pažené rýze a bude v celé své délce obsypáno štěrkopískem. Zásyp bude proveden z původního materiálu hutněného po vrstvách. Vnitřní vodovod bude proveden převážně z plastového potrubí, pouze volně vedené rozvody studené vody budou realizovány z požárních důvodů z nehořlavého potrubí (ocel, měď). Rozvody budou opatřeny tepelnou izolací příslušné tloušťky. Při montáži veškerých vodovodních rozvodů je nutné dodržet zejména ČSN , ČSN , ČSN , ČSN a montážní podmínky výrobní firmy dodávající plastové potrubí. 6. Plynovod: V bezprostředním okolí areálu se nachází STL plynovodní síť, která je provozována společností STP Net. V ulicích Za Mlýnem a Vítova je veden STL plynovod D 160 mm, na který v ulici Za Parkem navazuje řad D 110 mm. Zemní plyn bude využíván pro potřebu vytápění (spojenou s přípravou teplé vody a s pokrytím nároků na VZT i chlazení), kotelny budou umístěny do bloků GHI, J, K, L, M, a N, a pro provoz plynových zařízení kuchyně pro restauraci v objektu M. STL plynovodní přípojky budou zřízeny nově, s výjimkou přípojky objektu N v ulici Za Mlýnem, která zůstává původní. Napojení přípojek na veřejný plynovod bude provedeno z STL řadu D 160 mm v ulici Za Mlýnem a z STL řadu D 110 mm v ulici Za Parkem. Potrubí přípojek bude zavedeno do uzavíratelných skříní umístěných ve zdi ohraničující pozemek, kde bude ukončeno u hlavního uzávěru odběrného plynového zařízení (HUP). Domovní NTL plynovod vedený do objektů bude navazovat na nové přípojky vždy ve zmíněné skříni za hlavním uzávěrem. Zde bude kromě hlavního uzávěru osazen filtr, regulátor tlaku plynu a plynoměr. Od každé skříně bude vedeno NTL potrubí v zemi směrem k objektům, přičemž ve skříni pro objekt ML bude dvojí samostatné měření pro restaurační a hotelový provoz. Technické místnosti pro objekty GHI a objekt J jsou klasifikovány jako kotelny III. kategorie. Realizace těchto technických místností resp. kotelen podléhá požadavkům ČSN Na plynovodní potrubí před vstupem do kotelny bude instalován manuální uzavírací kohout (HUK) a bezpečnostní rychlouzávěr plynu napojený na MaR. Odvzdušňovací potrubí bude instalováno dle předpisu výše uvedené ČSN a dle projektové dokumentace, zakončeno bude ve venkovním prostoru, aby případný odovod plynu nemohl způsobit ohrožení osob a aby nebylo umožněno jeho hromadění (nutná koordinace s VZT, odvětrávacím potrubím kanalizace, ). Venkovní NTL plynovodní potrubí v zemi bude realizováno z polyetylénu. Vedení bude uloženo na pískovém loži v pažené rýze a bude v celé své délce obsypáno štěrkopískem. 5

7 Zásyp bude proveden z původního materiálu hutněného po vrstvách. Pro vnitřní plynovod v budově bude použito ocelové nebo měděné potrubí. Prostupy nosnými konstrukcemi budou provedeny plynotěsně v ocelových ochranných trubkách. Volně vedené potrubí bude opatřeno nátěrem žluté barvy. Před jednotlivé OPZ budou na potrubí osazeny uzavírací armatury ve vzdálenosti max. 1,0 m od OPZ. Montážní a stavební práce musí být provedeny v souladu s ČSN EN , ČSN , TPG 93401, TPG a TPG Při realizaci bude dodržena vyhl. ČÚBP č.324/1990 o bezpečnosti práce při stavebních pracích. 7. Bilance: Bilance odtoku splaškových a dešťových vod do kanalizace, bilance potřeby vody a bilance potřeby plynu jsou uvedeny v samostatných složkách projektové dokumentace příslušných přípojek. 7. Závěr: Tato dokumentace byla zpracována v rozsahu požadovaném pro potřebu stavebního řízení a neslouží jako projekt pro realizaci stavby. Praha, 28. ledna 2013 ing. M. Hnilica 6
