Senzor teploty. Katalogový list SMT

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Senzor teploty. Katalogový list SMT 160-30"

Transkript

1 Senzor teploty Katalogový list SMT

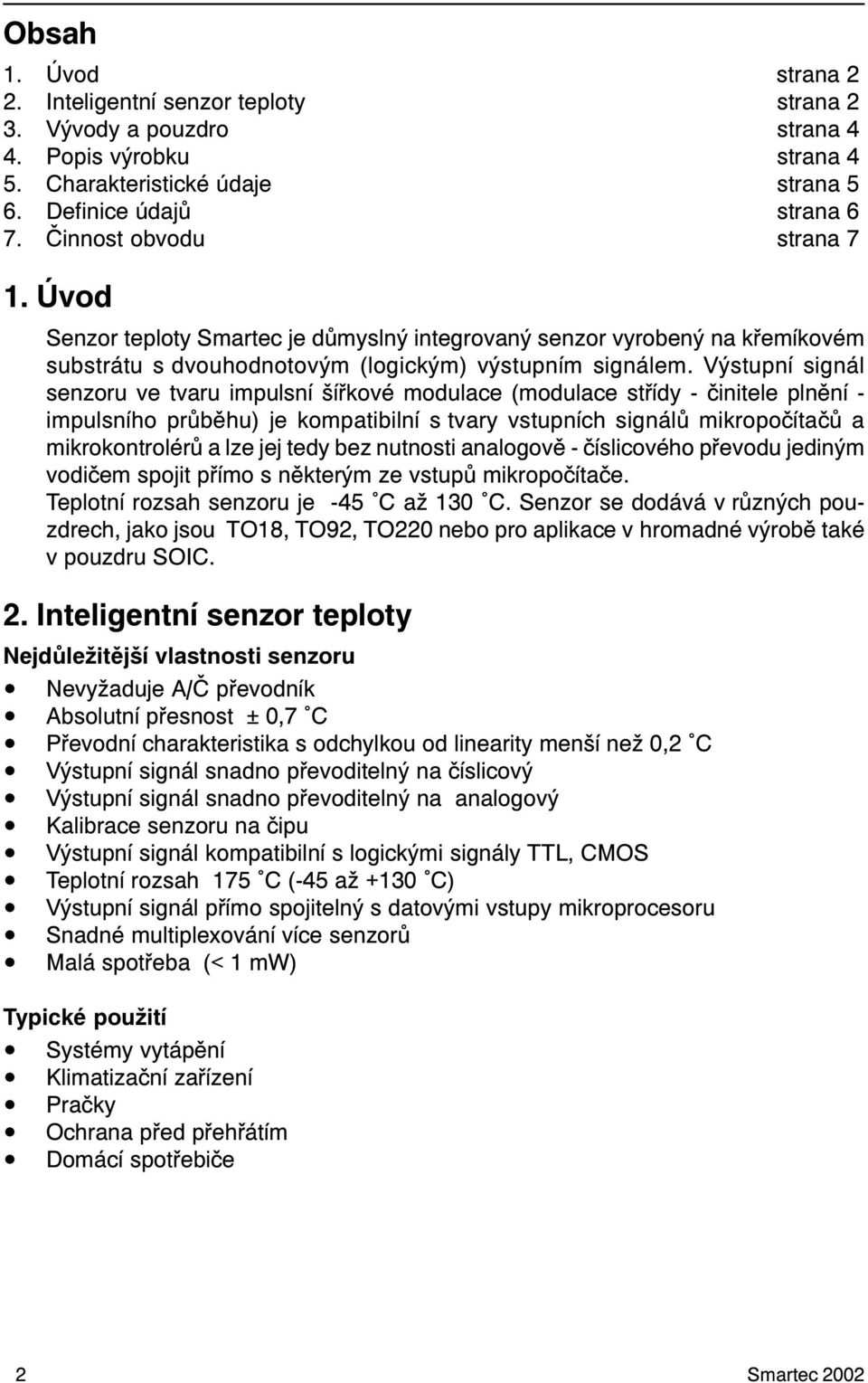

2 Obsah 1. Úvod strana 2 2. Inteligentní senzor teploty strana 2 3. Vývody a pouzdro strana 4 4. Popis výrobku strana 4 5. Charakteristické údaje strana 5 6. Definice údajù strana 6 7. Èinnost obvodu strana 7 1. Úvod Senzor teploty Smartec je dùmyslný integrovaný senzor vyrobený na køemíkovém substrátu s dvouhodnotovým (logickým) výstupním signálem. Výstupní signál senzoru ve tvaru impulsní šíøkové modulace (modulace støídy - èinitele plnìní - impulsního prùbìhu) je kompatibilní s tvary vstupních signálù mikropoèítaèù a mikrokontrolérù a lze jej tedy bez nutnosti analogovì - èíslicového pøevodu jediným vodièem spojit pøímo s nìkterým ze vstupù mikropoèítaèe. Teplotní rozsah senzoru je -45 C až 130 C. Senzor se dodává v rùzných pouzdrech, jako jsou TO18, TO92, TO220 nebo pro aplikace v hromadné výrobì také v pouzdru SOIC. 2. Inteligentní senzor teploty Nejdùležitìjší vlastnosti senzoru Nevyžaduje A/È pøevodník Absolutní pøesnost ± 0,7 C Pøevodní charakteristika s odchylkou od linearity menší než 0,2 C Výstupní signál snadno pøevoditelný na èíslicový Výstupní signál snadno pøevoditelný na analogový Kalibrace senzoru na èipu Výstupní signál kompatibilní s logickými signály TTL, CMOS Teplotní rozsah 175 C (-45 až +130 C) Výstupní signál pøímo spojitelný s datovými vstupy mikroprocesoru Snadné multiplexování více senzorù Malá spotøeba (< 1 mw) Typické použití Systémy vytápìní Klimatizaèní zaøízení Praèky Ochrana pøed pøehøátím Domácí spotøebièe 2 Smartec 2002

3 Hlavní pøednosti výrobku 1. INTELIGENTNÍ SENZOR TEPLOTY pøedstavuje významný a zcela nový vývojový stupeò v oblasti obvodù pro zpracování signálù ze senzorù a pøevodníkù. Obvody rozhraní jsou vyrobeny na èipu spolu se senzorem. Koncepce a vlastnosti senzoru plnì vyhovují nároèným požadavkùm prùmyslové a spotøební elektroniky na spolehlivou komunikaci s mikroprocesory a pøímé spojení výstupních signálù senzoru se vstupy mikropoèítaèe. 2. INTELIGENTNÍ SENZOR TEPLOTY generuje výstupní napìtí obdélníkového tvaru s odezvou lineárnì závislou na mìøené teplotì v celém rozsahu od -45 C do +130 C. Odchylka od linearity je menší 1,2 C a pro rozpìtí teplot od -30 až do +100 C klesne na hodnotu menší než 0,2 C (platí pro pouzdro TO18). 3. INTELIGENTNÍ SENZOR TEPLOTY je cejchovaný v procesu výroby bìhem testování a zahoøování èipu. Na èipu integrovaný modulátor støídy zajiš uje, že obvod senzoru mùže spolehlivì a úèinnì komunikovat i s levnými procesory pøímo, tj. bez použití pøevodníkù A/È. 4. INTELIGENTNÍ SENZOR TEPLOTY kombinuje digitální výstup s kalibrací provádìnou bìhem výroby na èipu s cílem získat pøi nízké cenì výhodné vlastnosti. 5. Pøímé spojení výstupu senzoru ke vstupu mikroprocesoru dovoluje zmenšit poèet souèástek a svorek na minimum, což vede ke snížení nákladù a zvýšení spolehlivosti. 6. V aplikacích s více senzory lze multiplexování snadno realizovat využitím dalších vstupù mikropoèítaèe nebo zapojením jednoduchých a levných èíslicových multiplexerù. 7. Jelikož senzor po výrobì nevyžaduje následnou kalibraci, klesají jak výrobní, tak i provozní a servisní náklady. Smartec

4 3. Vývody a pouzdro pouzdro SO8L pin 1 +V pin 7 GND pin 8 Out pouzdro HE vývod 1 vývod 2 vývod 3 Výstup (Output) +V cc (kladné napájecí napìtí) GND (zem) pouzdro TO-92 pouzdro TO-18 pouzdro TO-220 pohled zespodu pohled shora velikost: 1,55 x 2,5 mm pin 1 Output pin 2 +V pin 3 GND 4. Popis výrobku Souèástka SMT je tøísvorkový integrovaný senzor teploty s výstupním signálem ve tvaru impulsní šíøkové modulace. Dvì svorky jsou urèeny pro pøipojení napájecího zdroje 5 V a na tøetí je k dispozici výstupní signál. Impulsní šíøková modulace (modulace støídy impulsu) je použita proto, aby výstupní signál byl pøeveditelný do èíslicové formy i bez zapojení pøevodníku A/È a jednoduše pøipojitelný ke vstupùm mikroprocesoru. Pøitom zùstává možnost získat z výstupního signálu informaci i v analogové formì (napø. mìøením støední hodnoty signálu). Senzor SMT (pouzdro TO18) má celkovou pøesnost 0,7 C pro teploty od - 30 C do +100 C a 1,2 C pro teploty od -45 do +130 C. Tyto vlastnosti umožòují využití senzoru zvláštì v aplikacích, urèených pro øízení a monitorování požadovaných podmínek prostøedí (napø. klimatizace, potravináøský prùmysl). Zdroj výstupního signálu má vlastnosti obdobné jako u obvodù typu C-MOS a dovoluje pøipojení kabelu o délce až 20 m. Senzor SMT je tedy velmi dobøe využitelný pro dálkové mìøení a øízení. 4 Smartec 2002

5 Parametr Hodnota Jednotka Napájecí napìtí V Napájecí proud max. 200 µa Ochrana proti zkratu bez èasového omezení (v rozsahu napájecího napìtí) - Rozsah pracovních teplot -45 do +130 C Skladovací teplota -50 do +150 C 5. Charakteristické údaje TO18 TO92 TO220 HE SOIC Údaje min. typ max. max. 1 max. max. max. jednotky Napájecí napìtí * * * * V. Napájecí proud * * * * µa. Teplotní rozsah * * * * C Celková pøesnost C 0,7 1,2 1,7 1,5 1 C C 1,2 2 1,.7 1,5 1,5 C Nelinearita 5 0,2 0,4 0,5 1,0 1,0 C Vliv zmìn napájecího napìtí 0,1 * * * * C/V Opakovatelnost 0,1 0,2 0,2 0,2 0,2 C Dlouhodobý drift 0, ,05 C Výstup: - støída impulsu = 0, ,00470*t (t = teplota ve C) - kmitoèet 1-4 * * * * khz - šum 0,005 * * * * C - impedance 200 * * * * Ohm 1 Všechny nezmínìné specifikace stejné jako pro TO18 2 Pouzdro spojené se zemí 3 Senzor SMT mùže být po krátkou dobu provozován i v rozsahu teplot - 65 až do +160 C aniž by došlo k jeho poškození. Udávaná pøesnost platí však pouze pro rozsah teplot dovolený v trvalém provozu. 4 Celková pøesnost respektuje všechny chyby 5 Použitelné od -30 do +100 C Smartec

6 6. Definice údajù Popis obvodu SMT je koncipován tak, aby usnadnil návrh jeho použití pro široký okruh rùzných mìøicích a regulaèních aplikací. Správný návrh vyžaduje pøesnou interpretaci charakteristických údajù a znalost jejich vlivu na pøesnost. Obvod SMT je v podstatì bipolární senzor teploty (základem je polovodièový pøechod PN polarizovaný v propustném smìru), doplnìný elektronickými obvody pro pøevod signálu senzoru na impulsní šíøkovou (resp. modulaci støídy impulsního signálu). Velkou pøedností senzoru je, že jeho obvody jsou kalibrovány již pøi výrobì a nevyžadují tedy dodateènou kalibraci uživatelem. Výstupní signál Jak bylo již uvedeno výstupní signál má pravoúhlý prùbìh s pøesnì definovanou závislostí støídy impulsního signálu na teplotì. Støída impulsního signálu, tj. pomìr šíøky impulsu k dobì periody je lineárnì závislá na teplotì podle rovnice: D.C. = *t D.C....je duty cycle (støída impulsního signálu) t... teplota [ C] Výpoètem z rovnice snadno zjistíme, že napø. pøi teplotì 0 C je D.C.= 0,320 neboli 32,0 % a pøi teplotì 130 C je D.C.= 0,931 neboli 93,1 %. Celková pøesnost Výše uvedený vztah pøedstavuje základní (nominální) rovnici. Celková pøesnost je definovaná jako maximální odchylka od závislosti popsané nominální rovnicí. Pro teploty nad 100 C pøesnost klesá. Nelinearita Nelinearita je v pøípadì obvodu SMT definována jako odchylka od regresní pøímky vypoètené z dat namìøených v celém rozsahu teplot. Pro rozsah teplot od -30 do +100 C je nelinearita menší než 0,2 C (platí pro TO18). Dlouhodobý drift Dlouhodobý drift silnì závisí na pracovních podmínkách. Pøi pokojové teplotì je velmi malý (< 0,05 C). Pøi vyšších teplotách dochází k jeho zvýšení hlavnì v dùsledku zmìn vlastností obvodu vyvolaných mechanickým napìtím (napø. dilatace). Dlouhodobý drift je èásteènì nevratný, zhoršuje opakovatelnost a mùže zpùsobit i dlouhodobé zmìny parametrù. Pøi teplotách nad 100 C, ležících však ještì v pracovním rozsahu, lze oèekávat dlouhodobý drift lepší než 0,1 C. Šum Rozlišovací schopnost je lepší než 0,005 C. Smìrodatná odchylka šumu (efektivní hodnota), mìøená v èasovém úseku 20 ms, je menší než 0,005 C. 6 Smartec 2002

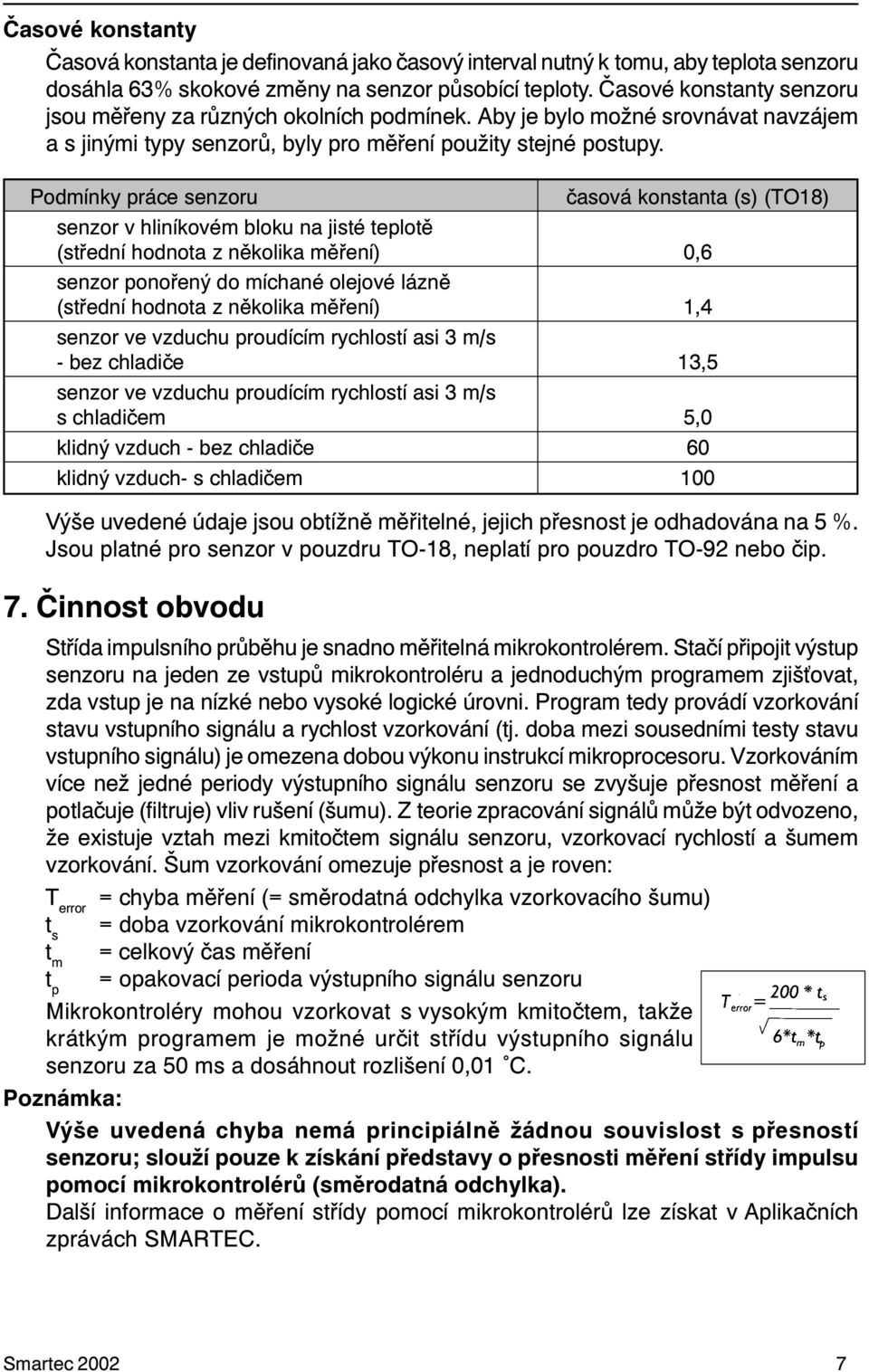

7 Èasové konstanty Èasová konstanta je definovaná jako èasový interval nutný k tomu, aby teplota senzoru dosáhla 63% skokové zmìny na senzor pùsobící teploty. Èasové konstanty senzoru jsou mìøeny za rùzných okolních podmínek. Aby je bylo možné srovnávat navzájem a s jinými typy senzorù, byly pro mìøení použity stejné postupy. Podmínky práce senzoru èasová konstanta (s) (TO18) senzor v hliníkovém bloku na jisté teplotì (støední hodnota z nìkolika mìøení) 0,6 senzor ponoøený do míchané olejové láznì (støední hodnota z nìkolika mìøení) 1,4 senzor ve vzduchu proudícím rychlostí asi 3 m/s - bez chladièe 13,5 senzor ve vzduchu proudícím rychlostí asi 3 m/s s chladièem 5,0 klidný vzduch - bez chladièe 60 klidný vzduch- s chladièem 100 Výše uvedené údaje jsou obtížnì mìøitelné, jejich pøesnost je odhadována na 5 %. Jsou platné pro senzor v pouzdru TO-18, neplatí pro pouzdro TO-92 nebo èip. 7. Èinnost obvodu Støída impulsního prùbìhu je snadno mìøitelná mikrokontrolérem. Staèí pøipojit výstup senzoru na jeden ze vstupù mikrokontroléru a jednoduchým programem zjiš ovat, zda vstup je na nízké nebo vysoké logické úrovni. Program tedy provádí vzorkování stavu vstupního signálu a rychlost vzorkování (tj. doba mezi sousedními testy stavu vstupního signálu) je omezena dobou výkonu instrukcí mikroprocesoru. Vzorkováním více než jedné periody výstupního signálu senzoru se zvyšuje pøesnost mìøení a potlaèuje (filtruje) vliv rušení (šumu). Z teorie zpracování signálù mùže být odvozeno, že existuje vztah mezi kmitoètem signálu senzoru, vzorkovací rychlostí a šumem vzorkování. Šum vzorkování omezuje pøesnost a je roven: T error = chyba mìøení (= smìrodatná odchylka vzorkovacího šumu) t s = doba vzorkování mikrokontrolérem t m = celkový èas mìøení t p = opakovací perioda výstupního signálu senzoru Mikrokontroléry mohou vzorkovat s vysokým kmitoètem, takže krátkým programem je možné urèit støídu výstupního signálu senzoru za 50 ms a dosáhnout rozlišení 0,01 C. Poznámka: Výše uvedená chyba nemá principiálnì žádnou souvislost s pøesností senzoru; slouží pouze k získání pøedstavy o pøesnosti mìøení støídy impulsu pomocí mikrokontrolérù (smìrodatná odchylka). Další informace o mìøení støídy pomocí mikrokontrolérù lze získat v Aplikaèních zprávách SMARTEC. Smartec

8 V pøípadì zájmu o další informace, pøíp. vzorky obra te se prosím na adresu: OMNITRON s.r.o., Dopravákù 723, Praha 8 Tel.: 02/ , 5 (02/ , 5); fax: 02/ (02/ )
