1 Experimentální zařízení pro vyšetření polohy středu smyku tenkostěnných profilů Podpora experimentálních úloh ve výuce na katedře mechaniky Bc. Václav Hrdlička Bc. Jiří Kocáb

2 1 Úvod Při ohybu tenkostěnných nosníků může v závislosti na tvaru a typu průřezu daného nosníku docházet zároveň k ohybu a krutu. Tento jev se nazývá ohybové kroucení a může způsobit poškození nebo i destrukci celé konstrukce. Nežádoucímu kroucení lze předejít zatížením profilu v takzvaném středu smyku, jehož polohu je možné získat dvěma způsoby - početně či experimentálně. Druhým způsobem vyšetření polohy středu smyku se zabývá tento text. Na obr. 1 jsou uvedeny možné stavy deformace jednostranně vetknutého nosníku (jedna část je připevněna ke stěně, druhá je volná). Nosník číslo 1 je nezatížený a nezdeformovaný, nosník číslo 2 je zatížený silou F v místě středu smyku a dochází zde pouze k ohybu. Poslední nosník číslo 3 Je zatížen mimo polohu středu smyku silou F a dochází zde k ohybu a kroucení. Poloha středu smyku se určuje v rovině průřezu daného nosníku. Obrázek 1: Tři možné stavy deformace nosníku 1

3 2 Motivace Početní vyšetření polohy středu smyku může být pro některé studenty hůře pochopitelné, avšak experimentální vyšetření je velmi názorné a umožňuje v rychlém sledu pozorovat deformační stavy při zatížení v různých místech vzhledem k průřezu. 3 Popis úlohy Cílem úlohy bylo rekonstruovat experimentálním zařízení pro určení polohy středu smyku tenkostěnného U profilu. Zařízení je složeno z masivní ocelové konstrukce, ke které je připevněn nosník o délce 1 m, jenž je na jednom konci nehybně upevněn a na druhém je k němu připevněna ocelová destička umožňující zatížení mimo průřez nosníku. 3.1 Analytické řešení Pro obecný vetknutý tenkostěnný U profil o rozměrech l, d, b a h zatížený momentem M x (případně osamělou silou) viz. obr. 2.: Obrázek 2: Obecný U profil 2

4 je potřeba nejprve spočítat průřezové charakteristiky A, y C, I y a I z : A = (2b + h)d, (1) y c = 2bd b 2 A = b2 d A, (2) zanedbáno bd3 12. zanedbáno hd3 12. I y = dh bd(h 2 )2, (3) I z = 2[ db bd( b 2 y C) 2 ] + hdy 2 C, (4) Pro zjištění polohy středu smyku (středu ohybu, hlavního pólu) se volí pomocný pól P 0 na střednici stojiny (obr. 3). Počátek odečtů M je v průsečíku střednic stojiny a horní pásnice. Obrázek 3: Volba pomocného pólu 3

5 Pro vzorový příklad jsou s ohledem na tvar profilu hlavní osy setrvačnosti y a z, tedy deviační moment D yz = 0, proto lze psát: y p = Sω 0z I y (5) z p = Sω 0y (6) I z Sω 0 z = ω 0 zda (7) Sω 0 y = A A ω 0 yda (8) Tzv. sektoriální souřadnice ω, je rovna dvojnásobku plochy výseče, kterou opíše průvodič mezi nulovým bodem M a hledaným bodem průřezu - středem smyku. Pro vyjádření sektoriáních souřadnic je nutné určit jejich zneménko (určeno kladným směrem zátežného momentu). V tomto případě budou kladné sektoriální souřadnice při stáčení průvodiče proti směru hodinových ručiček. Sektoriální souřadnice tak vyjdou: ω 01 = bh 2, (9) ω 02 = 0, (10) ω 03 = 0, (11) ω 04 = bh 2, (12) Ze vztahu (3) a (7) dostaneme Sω 0 z a I y, které dosadíme do (5) a pro U profil pak: y p = 3b2 6b + h z p = 0 z důvodu antisymetrie ploch ω 0 a y. (13) 4

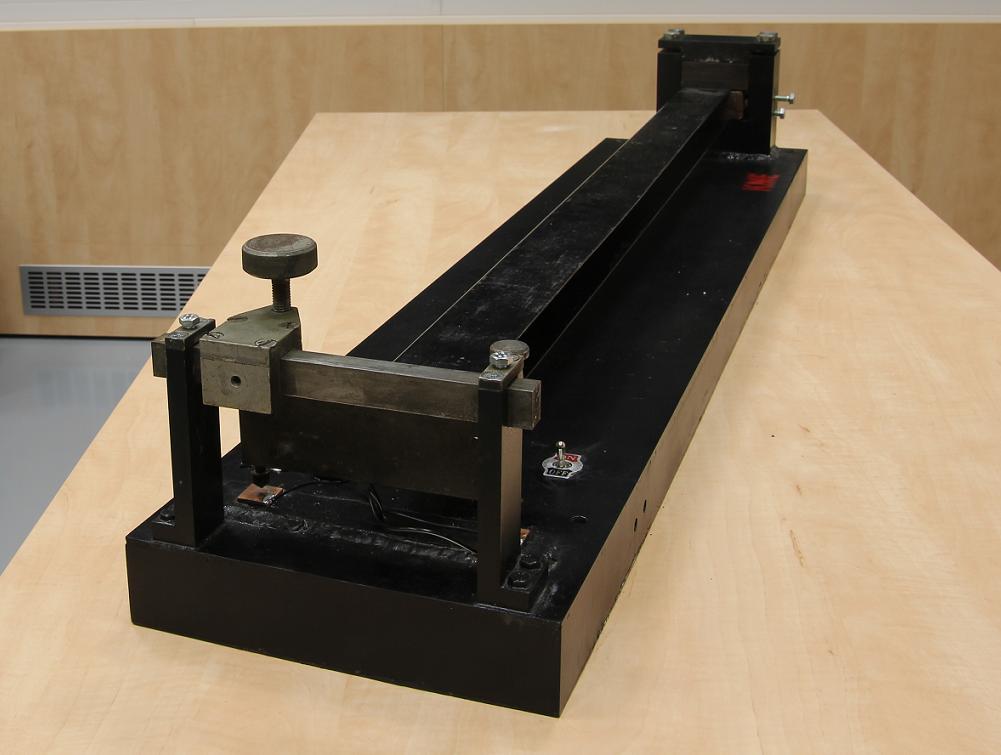

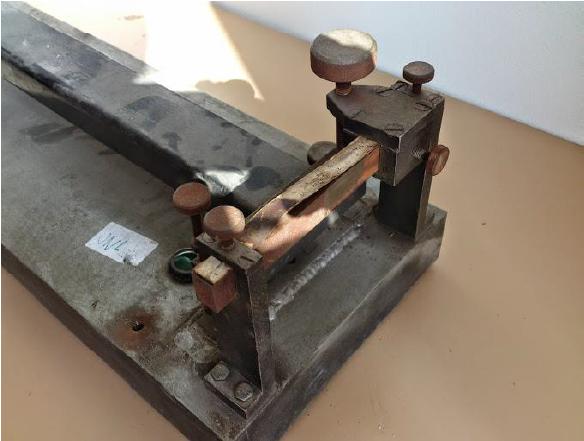

6 3.2 Rekonstrukce zařízení Zařízení bylo opatřeno dvěma signalizačními světly, která pomocí mechanických senzorů signalizují deformaci nosníku (obr. 5). Pokud je nosník zatížen přímo ve středu smyku, dochází pouze k ohybu a rozsvítí se obě světla současně (obr. 6). V případě, že nosník není zatížen ve středu smyku, dojde ke krutu, profil dosedne na podložku na jedné straně dříve a rozsvítí se pouze jedno světlo (obr. 7). Obrázek 4: Zařízení pro určení polohy středu smyku Obrázek 5: Nosník zatížený ve středu smyku 5

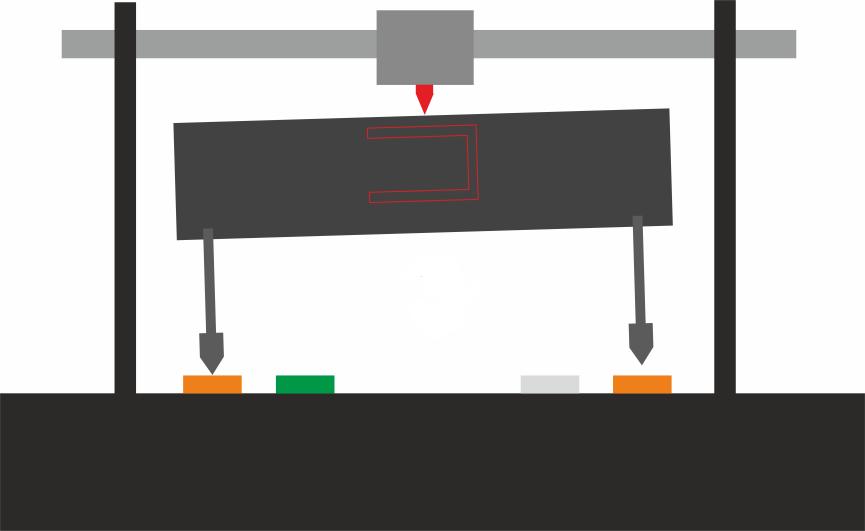

7 Obrázek 6: Nosník zatížený mimo polohu středu smyku Zařízení bylo kompletně zbaveno rzi, bylo nalakováno a byla na něm vyměněna veškerá elektronika. Navíc byl na ocelovou konstrukci připevněn vypínač pro světelnou signalizaci tak, aby byla umožněna co nejsnažší manipiulace s ním. Zařízení před a po rekonstrukci je vyobrazeno na obr. 8. Obrázek 7: Zařízení před (vlevo) a po (vpravo) rekonstrukcí 4 Zajímavé a uplatnitelné Popisované experimentální zařízení bylo nalezeno při stěhování Fakulty aplikovaných věd do nové budovy a bylo rozhodnuto o jeho tématickém i praktickém přínosu pro výuku předmětu Pružnost a Pevnost S2 pro studenty oboru Stavitelství. Vzhledem k letitému nepoužívání však bylo nutné jej renovovat. Na zařízení byly vyměněny elektronické prvky, došlo k jeho kompletnímu odrezení a nalakování. Je tak připraveno jako názorná pomůcka pro lepší porozumění problematiky ohybového kroucení a nalezení středu smyku. 6

8 5 Poděkování Tato úloha byla řešena za podpory projektu VS-15. 7
