G925A - Solární regulátor MPPT V/40A

Transkript

1 Návod k obsluze G925A - Solární regulátor MPPT V/40A Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Popis: Důležité bezpečnostní pokyny Tuto příručku si prosím rezervujte pro budoucí kontrolu. Tato příručka obsahuje všechny pokyny týkající se bezpečnosti, instalace a provozu regulátoru pro sledování maximální spotřeby energie (MPPT) v řadě esmart2 (dále jen "regulátor"). Obecné informace o bezpečnosti - Před instalací si pečlivě přečtěte všechny pokyny a varování v příručce. - Připojte regulátor do místnosti. Zabraňte expozici prvkům a nedovolte, aby do regulátoru vstoupila voda. - Instalujte regulátor na dobře větraných místech, teplota skříně regulátoru může být během provozu velmi horká. - Navrhujeme instalovat vhodné externí vypínače. - Napájecí přípojky musí zůstat těsné, aby nedošlo k nadměrnému zahřátí z volného připojení. 1. Obecné informace o MPPT regulátoru 1.1 Přehled Děkujeme, že jste si vybrali regulátor solárního nabíjení MPPT. Řada IP-eSmart2 je druhá generace regulátoru esmart MPPT založená na regulátoru esmart series mppt, aktualizujeme displej pomocí LCD, řídící metody, propojovací cestu, interní strukturu atd. Obsahuje účinný řídící algoritmus MPPT pro sledování maximálního výkonu bodu fotovoltaické pole. Výrazně zlepší využití solárního panelu. Inteligentní displej LCD a horní obrazovka počítače, která je většinou zákazníkům vhodná pro kontrolu záznamů a nastavení parametrů. Používá se v solární soustavě, solární systémové komunikační základnové stanici, domácích solárních systémech, solárních systémech pouličního osvětlení, terénním monitorování a další. Funkce: - Vysokoúčinný algoritmus řízení MPPT, účinnost MPPT 99,5%, účinnost konverze celého stroje až 98%; - Automatické rozpoznání systému 12V / 24V / 36V / 48V, uživatelé jej mohou snadno použít v různých systémech. - Maximální vstupní napětí: 100 VDC - Režim nabíjení: tři stupně (rychlé nabíjení, konstantní nabíjení, plovoucí nabíjení). Prodlužuje životnost baterií. - Režim vybíjení: Režim zapnutí / vypnutí, režim řízení napětí PV. - Doporučené typy baterií: uzavřená olověná, odvzdušněná, gelová, NiCd baterie. Lze také definovat jiné typy baterií. - Většina informací by mohla být poskytnuta pomocí LCD jako: číslo modelu, vstupní napětí PV, typ baterie, napětí baterie, nabíjecí proud, nabíjecí výkon, pracovní stav a podobně. Také informace o zákaznících, jako je název firmy, webové stránky a logo, lze přidat do softwaru Solar Eagle.

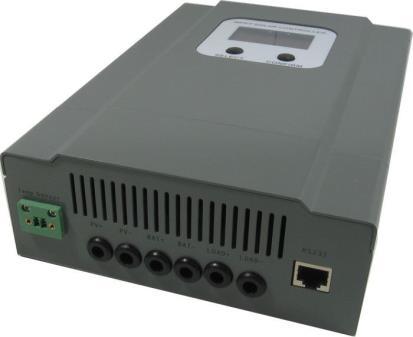

2 - Komunikace RS232, můžeme nabídnout i komunikační protokol, je vhodný pro správu integrace uživatele. - Certifikace CE, RoHS, FCC. Můžeme klientům pomáhat při schvalování dalších certifikací. - Záruka 2 roky. A také 3 až 10 let prodlouženého záručního servisu. 1.2 Charakteristika 1 Pouzdro 2 Kryt svorek 3 Snímač teploty baterie 4 PV terminály 5 Terminály baterie 6 Zatížení terminálů 7 Port RS232 8 Tlačítko Vybrat 9 Tlačítko Potvrdit 10 LCD displej 11 Chladicí ventilátor 12 Konzole pro zavěšení 1.3 Pokyny k příslušenství

3 Předmět Množství Popis A 1 jednotka MPPT regulátor solárního nabíjení B 2 ks Závěsné konzole C 1 ks RS232 komunikační port D 1 ks Uživatelský manuál E 1 ks CD (PC software) F 1 ks Snímač teploty G 2 ks Pojistka Pokud chybí nějaká část, obraťte se na svého prodejce. 1.4 Technologie maximálního sledování napájecích bodů (MPPT) Vzhledem k nelineárním charakteristikám solárního pole je na jeho křivce maximálně výkonný výstupní bod (Max Power Point). Regulátor solárního nabíjení série esmart2 s technologií MPPT (Maximum Power Point Tracking - MPPT) dokáže zablokovat maximální spotřebu energie a dodávat ji do baterie. Tradiční regulátory s technologií nabíjení spínače a nabíjecí technologií PWM nemohou nabíjet baterii Max Power Point, takže nemůžete dosáhnout maximální spotřeby energie z FV generátoru. Algoritmus MPPT řady esmart2 průběžně porovnává a upravuje provozní body a snaží se nalézt maximální výkonový bod pole. Proces sledování je plně automatický a nepotřebuje úpravu uživatele. Jak je znázorněno níže, křivka je také charakteristickou křivkou pole, technologie MPPT "zvýší" nabíjecí proud akumulátoru prostřednictvím sledování MPP. Za předpokladu 100% účinnosti konverze sluneční soustavy tímto způsobem je stanoven následující vzorec: Vstupní výkon regulátoru (vstupní napájení PV)(Ppv) = Výstupní výkon regulátoru (PBat) Vstupní napětí(vmpp) * Vstupní proud(ipv) = Napětí baterie(vbat)*proud baterie(ibat) Normálně je vstupní napětí vždy vyšší než napětí baterie. Vzhledem k principu zachování energie je hodnota proudu baterie vždy vyšší než hodnota vstupního proudu. Čím větší je rozdíl mezi VMpp a VBat, tím větší je rozdíl mezi IPV a IBat. Velký nesoulad mezi polem a baterií. To je také nejjednodušší způsob rozlišování mezi regulátory MPPT. Na obrázku níže je znázorněna křivka maximálního výkonu a stínovaná oblast je oblast nabíjení tradičního regulátoru solárního nabíjení (PWM režim nabíjení). Takto můžeme zjistit, že težim MPPT může zlepšit využití zdrojů solární energie. Podle našeho testu může regulátor MPPT zvýšit účinnost 20% - 60% ve srovnání s regulátorem PWM. (Vzhledem k vlivům rozdílného prostředí může být účinnost změněna.) Maximální křivka výkonu

4 Při aktuálním použití, může stín z mraku, stromu či sněhu ovlivnit výkonový bod a působit tak jako Multi-MPP, ale ve skutečnosti existuje pouze jeden skutečný maximální výkonový bod. Jak ukazuje následující obrázek: Multi-MPP křivka Pokud program nefunguje po zobrazení Multi-MPP, systém nebude pracovat na skutečném maximálním výkonu, který má nízkou účinnost konverze. Typický MPPT algoritmus navržený naší firmou dokáže sledovat skutečný MPP rychle a přesně, zlepšit míru využití pole a vyhnout se plýtvání zdroji. 1.5 Stav nabíjení baterie Regulátor má 3stupňový algoritmus nabíjení akumulátoru, nabíjení s konstantním proudem (hromadné nabíjení-bulk Charging), nabíjení s konstantním napětím (CV) a plovoucí nabíjení (CF) pro rychlé, účinné a bezpečné nabíjení akumulátoru. Křivka změny stavu baterie

5 a) Konstantní proud nabíjení_cc (hromadné nabíjení) V této fázi napětí baterie dosud nedosáhla konstantního napětí (vyrovnávací nebo zesílené napětí), regulátor pracuje v režimu konstantního proudu a dodává svůj maximální proud bateriím (nabíjení MPPT). b) Konstantní nabíjecí napětí_cv (vyrovnání a zvýšení nabíjení) Když napětí baterie dosáhne nastavené hodnoty konstantního napětí, regulátor začne pracovat v režimu nabíjení s konstantním napětím, tento proces bude nabíjecí proud postupně snižovat. Konstantní nabíjení má 2 stupně, vyrovnávací a zvyšující. Tyto dvě fáze se nepřetržitě provádějí v procesu plného nabití a jeho zvyšování nabíjení začíná 25. dne každého měsíce. c) Plovoucí nabíjení_cf Po dosažení konstantního napětí regulátor sníží nabíjecí proud tak, aby udržoval napětí baterie na požadované hodnotě napájecího napětí. Nabíjejte baterie při menším proudu a napětí na stupni plovoucího nabíjení pro zachování plné kapacity akumulátoru. Bezpečnost: Z bezpečnostních a schvalovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování produktů. Přístroj nesmí být vystaven žádným extrémním teplotám (< -10 C / > +50 C), silným vibracím nebo silnému mechanickému zatížení. Tento produkt není žádnou hračkou a nenáleží do dětských rukou. Děti by mohly spolknout díly přístroje nebo se zranit Použití: 2. Pokyny k instalaci 2.1 Technik Profesionální technický personál; 2.2 Volba umístění montáže Zvolte správné místo k montáži vzhledem k váze a rozměrům regulátoru. Připevněte na pevný povrch. Místo montáže musí být vždy přístupné. Regulátor nabíjení musí být kdykoli snadno vyjmut z místa montáže. Teplota okolí by měla být mezi -20 C a +60 C, aby byl zaručen optimální provoz. Nevystavujte regulátor nabíjení přímému slunečnímu záření, abyste předešli ztrátám energie v důsledku přehřátí. Nebezpečí: Nebezpečí ohrožení života v důsledku požáru nebo výbuchu. Kryt regulátoru nabíjení bude během provozu horký. Nestavte regulátor nabíjení na hořlavý stavební materiál. Neinstalujte regulátor nabíjení v blízkosti vysoce hořlavých materiálů. Neinstalujte regulátor nabíjení v prostředí s nebezpečím výbuchu. Prosím, zavěste jej na zeď, nepokládejte jej na pracovní plochu. Nevystavujte regulátor nabíjení přímému slunečnímu záření, abyste zabránili ztrátám energie v důsledku přehřátí. Pozor: Nebezpečí popálení způsobeno horkými díly Nainstalujte regulátor nabíjení tak, aby nedošlo k neúmyslnému dotyku během provozu.

6 2.3 Rozměry a hmotnost (Jednotky: mm) esmart220a / 30A / 40A Hmotnost regulátoru: 2,3 kg 2.4 Bezpečná vzdálenost Směr Levý-pravý směr Směr nahoru-dolů Bezpečná vzdálenost >20 cm >30 cm Bezpečná vzdálenost ovladače

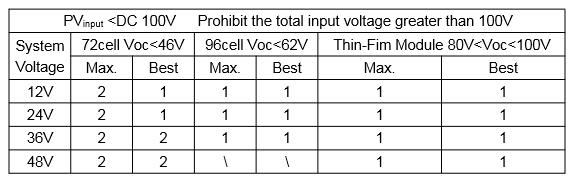

7 3. Připojení MPPT regulátoru 3.1 Bezpečnost Nebezpečí! Nebezpečí ohrožení života vlivem vysokého napětí v regulátoru solárního nabíjení. Odpojte fotovoltaické pole pomocí odpojovací jednotky a zajistěte proti náhodnému opětovnému zapnutí. Odpojte jistič a ujistěte se, že nemůže být znovu připojen. Ujistěte se, že v systému není žádné napětí. Varování: Elektrostatický výboj může poškodit regulátor nabíjení Připojte zemní vodič po umístění fixovaného regulátoru. Varování: Přepětí může zničit systém. Používejte externí chrániče napětí v oblastech se zvýšeným rizikem bouřky a blesku. 3.2 Připojení PV systému Schéma připojení napájení systému PV 3.3 Sériové zapojení PV modulů (řetězec) Jako základní součást PV systému může být řídicí jednotka vhodná pro různé typy PV modulů a maximalizovat konverzi solární energie na elektrickou energii. Podle napětí volného obvodu (Voc) a maximálního výkonu voltového bodu (VMpp) regulátoru MPPT dokáže vypočítat sériové číslo různých typů PV modulů. Následující tabulka je pouze orientační.

8 POZNÁMKA: Výše uvedené hodnoty parametrů jsou vypočteny za standardních zkušebních podmínek (STC (Standard Test Condition): Ozařování 1000W / m2, Teplota modulu 25, Vzduchová hmotnost 1.5) 3.4 Celkový výkon vstupního PV pole Tento regulátor MPPT má omezující funkci nabíjecího proudu, nabíjecí proud bude omezen v rámci jmenovitého rozsahu. Regulátor tedy nabíjí baterii se jmenovitým nabíjecím výkonem, a to i v případě, že vstupní výkon na PV překročí. Jako například: pro 12V solární systém s 30A regulátorem, nezáleží, kolik bude zapojeno solárních panelů, nabíjecí proud nesmí přesáhnout 30A. Skutečný provozní výkon fotovoltaického pole vyhovuje níže uvedeným podmínkám 1) skutečný výkon PV pole jmenovitý výkon regulátoru, regulátor nabíjí akumulátor po skutečný maximální výkonový bod. 2) Aktuální výkon PV pole> jmenovitý výkon regulátoru, solární nabíjecí baterie na jmenovitém výkonu. Pokud je fotovoltaické pole vyšší než jmenovitý výkon, bude doba nabíjení při jmenovitém výkonu na baterii delší, čímž se zvýší zátěž baterie. Mezitím ztratí energii pod prudkým slunečním zářením kvůli omezení proudu. Jako následující je jmenovitý výkon a maximální výkon MPPT solárního regulátoru Aby bylo možné plně využívat solární energii a prodloužit životnost regulátoru, je lepší, aby výkon fotovoltaického pole byl nižší než jmenovitý výkon regulátoru a výkon fotovoltaického pole nesmí překročit maximální vstupní výkon. 3.5 Napětí a typ baterie 1) Tento regulátor může nabíjet baterie DC12V, DC24V, DC36V a DC48V. Regulátor rozpozná napětí baterie na základě prvního připojení, opětovné identifikace napájení po vypnutí a restartu. Takže pokud spustíte regulátor, zkontrolujte systém akumulátorů na displeji LCD, zda je stejný s aktuálním systémem. Pokud ne, zkontrolujte znovu napětí baterie. 2) Regulátor byl předem naprogramován tak, aby správně nabíjel 4 typy baterií. Viz níže uvedená tabulka. Další typy prosím nastavte pomocí PC software. (Všechny parametry napětí jsou 25 12V systém, 24V systém je * 2, 36V systém je * 3, 48V systém je * 4)

9 3.6 Výstupní napětí zátěže DC a Max. Proud Regulátor s funkcí DC zátěže, rozsah výstupního napětí založený na systému baterií. Například akumulátorový systém je 48V, takže DC zátěžové výstupní napětí v rozsahu 48V. Řídicí jednotka také s výstupem USB 5V, Výstupní proud je 3A. 3.7 Specifikace kabelů a mikropřepínačů Metody elektroinstalace a instalace musí odpovídat všem národním a místním požadavkům na elektrický kód. Velikost kabelu PV Vzhledem k tomu, že výstupní pole fotovoltaických panelů se může lišit v závislosti na velikosti fotovoltaického modulu, způsobu připojení nebo úhlu slunečního světla, může být minimální vodič vypočítán pomocí Isc PV pole. Uveďte hodnotu Isc ve specifikaci modulu PV. Při zapojení FPV modulů do série se Isc rovná fázovému modulu Isc. Když jsou PV moduly připojeny paralelně, Isc se rovná součtu ISC PV modulu. Pro snadnou obsluhu se prosím spojte s jističem, jak je uvedeno níže: Na řídicí jednotku a připojovací vodič nainstalujte jistič. Zkontrolujte níže uvedený obrázek. (Upozorňujeme, že externí propojovací kabel není k dispozici) Pokud připojíte kabel, otevřete kryt výrobku. Po ukončení práce je třeba zavřít a uzamknout, je vhodné chránit připojovací port.

10 3.8 Zapnutí a vypnutí Ujistěte se, že je řídicí jednotka nainstalována a připojena tak, jak je uvedeno výše Upozorňujeme, že pokud není správně zapojen, může být regulátor snadno poškozen Krok 1: Zapněte/ Vypněte vypínač baterie (1), zajistěte správné připojení regulátoru s baterií (LCD displej regulátoru zobrazí obsah) Krok 2: Pokud používáte stejnosměrný výstup pro řízení a správu zatížení, nejprve nastavte režim řízení výstupu a poté otevřete výstup zatížení DC Breaker(2); Krok 3: Posledním krokem je otevření jističe vstupu PV pole (3), Pokud je vstupní napětí v rozsahu pracovního rozsahu regulátoru, začne nabíjet a pracovat. Pokud potřebujete připojit měnič, vstupní port měniče se připojuje přímo k baterii. Upozornění: Pokud regulátor pracuje, nesmíte vypnout vypínač baterie před vypnutím vstupního vstupu PV. V opačném případě to způsobí neopravitelné selhání regulátoru, toto selhání se nevztahuje na záruku; Vypnutí: Kroky 3,2,1 4. Provoz 4.1 Funkce tlačítek Režim Režim procházení Režim nastavení Poznámka Stiskněte tlačítko SELECT Stiskněte tlačítko CONFIRM a přejděte do režimu nastavení. Krátkým stiskem tlačítka SELECT nastavte parametr. Krátkým stisknutím tlačítka CONFIRM zajistíte, že po překročení 5s opustí režim nastavení. 4.2 LCD displej

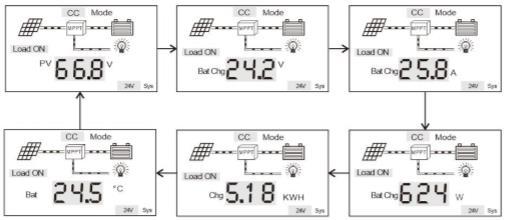

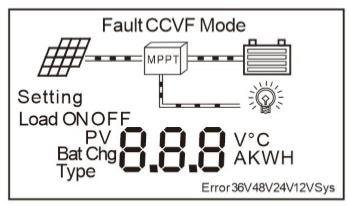

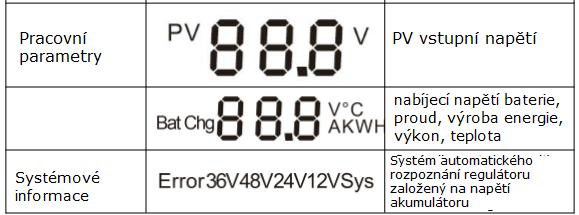

11 - Popis stavu - Procházení rozhraní

12 - Nastavení rozhraní (stiskněte tlačítko CONFIRM) Stiskněte jednou tlačítko CONFIRM, můžete parametr procházet. Pod příslušnými informacemi o nastavení stiskněte tlačítko CONFIRM po dobu 3 s, vstoupíte do režimu nastavení, vyberte požadovaný parametr pomocí tlačítka SELECT. Poté, co jste jej nastavili, stiskněte tlačítko CONFIRM pro uložení a ukončení. Typy baterií: Poznámka: výchozí nastavení je Gel baterie. Dlouhým stiskem tlačítka CONFIRM se zobrazí typ baterie (00,01,02,03,04), stiskněte tlačítko SELECT pro výběr, po zvolení správného typu stiskněte znovu tlačítko CONFIRM, Poznámka: Hodnota režimu 00 je stejná s režimem 03 Gel battery C = 14.2V. F = 13,7V; Ostatní hodnoty C a F režimu 00, nastavte pomocí PC softwaru a splňte logiku C> F. - Nastavení DC Load Regulátor může být nastaven na režim zapnutí nebo vypnutí stejnosměrného zatížení, pro režim PV řízení, nastavte pomocí PC softwaru. Generování elektrické energie je vymazáno. Stiskněte levé tlačítko, vymažte a přepočítejte.

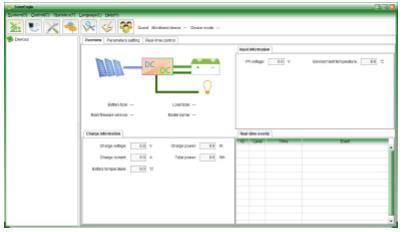

13 5. Ovládání a připojení k počítači 5.1 Zavedení softwaru (SolarEagle) Vyvinuli jsme software, který zcela monitoruje a umožňuje mnoho změn parametrů v počítači. A pokud je autorizován naší firmou, může být také upraven vlastními parametry prostřednictvím počítače. Jak je uvedeno na obrázku níže: Přehled: Otevře hlavní rozhraní následujícím způsobem: Com Nastavení(Com): Získejte Nastavení spojení mezi softwarem a PC, prosím poznamenejte si, že tato řada regulátorů má pouze COM (RS232) připojení

14 Nastavení: nastavení typu baterie a rozhraní pro nastavení zatížení Poznámky: 1) Tato série regulátorů má stejnosměrný výstupní řídící vzorec, uživatelé mohou nastavit režim, režim vypnutí a režim řízení PV napětí. 2) Zvláštní typy baterie, nastaveny na napětí 12V jednotky, regulátor automaticky vynásobí příslušným násobkem, ale musí splňovat logiku 10V <Plovoucí napětí <Hromadné napětí <15V Přihlášení: Některé parametry vyžadují heslo administrátora. 5.2 Připojení MPPT a softwaru 1) PC zákazníka s konektorem RS232, jak je uvedeno níže: Krok 1: Instalujte software Solar Eagle do počítače, pro podrobnosti prosím zkontrolujte instalační kroky;

15 Krok 2: Jakmile je software nainstalován a správně zapojen regulátor, zajistěte ovladač v bootu (připojený regulátor k baterii, regulátor se automaticky spustí) Krok 3: Připojený počítač a regulátor s rozhraním RS232 a PC zobrazí COM, v tomto okamžiku bude počítač výchozí na COM1 Krok 4: Otevřete software jako administrátor (WIN 7 z 8), poté stisknutím komunikaci COM a potvrďte. Automaticky se připojí do 10s. vyberte Krok 5: Po úspěšném připojení se uživatel může podívat na příslušný parametr. Pokud parametr nastavíte, musí být schválen naší společností. 2) Nemáte port RS232? Pokud nemáte port RS232, musíte si připravit konektor USB k RS232, například níže: Prosím nainstalujte software Solar Eagle na PC, zkontrolujte výše uvedený krok. A pak nainstalujte ovladač USB do RS232 na PC a zajistěte komunikaci. Další kroky jsou stejné jako výše. 6. Parametry

16

17

18 7. Údržba a čištění 7.1 Výměna pojistek Použití nesprávných tepelných pojistek může neopravitelně poškodit solární regulátor. Používejte pouze tepelné pojistky, které jsou součástí dodávky 1. Otevřete regulátor solárního nabíjení, jak je popsáno v části "Otevření regulátoru solárního nabití" 2. Odstraňte tepelné pojistky z objímky 3. Vložte nové tepelné pojistky (součástí dodávky). 4. Zavřete regulátor solárního nabíjení, jak je popsáno v kapitole "Zavření regulátoru solárního nabíjení". 5. Nezapomeňte vždy připojit baterie před solární panely nebo trvale poškodíte regulátor, jak je uvedeno níže 7.2 Očištění chladicího ventilátoru Očistěte větrací otvory ventilátoru a vnitřní ventilátor pravidelně suchým nebo mírně navlhčeným hadříkem, který chcete otřít. Pozor: Je zakázáno čištění kapalným čisticím prostředkem nebo korozívním rozpouštědlem. Tekutina v přístroji není povolena. Vyčistěte průchod vzduchu. Opatrně odstraňte nečistoty vhodným měkkým kartáčem, pokud je to nutné. 8. Skladování a likvidace odpadu 8.1 Skladujte regulátor na suchém místě s okolní teplotou mezi -40 C a + 75 C. 8.2 Likvidace Zlikvidujte regulátor na konci jeho životnosti v souladu s předpisy o likvidaci elektronického odpadu v místě instalace.

19 9. Řešení problémů a záruka 9.1 Odstraňování problémů V případě chybných funkcí regulátoru zkontrolujte následující otázky a kontaktujte zástupce zákaznického servisu, pokud potřebujete pomoc Režim selhání regulátoru Zkontrolujte chybové tipy v režimu selhání a přejděte k příslušnému řešení problémů Pokud se regulátor nespustí správně: A. Zkontrolujte správné zapojení externích solárních panelů. b. Zkontrolujte připojení baterie; C. Zkontrolujte baterii zda funguje dobře; d. Zkontrolujte jistič; E. Zkontrolujte vnitřní pojistku; Pokud problém přetrvává, obraťte se na zákaznický servis; Uveďte prosím následující informace: Informace o zařízení: model, číslo objednávky, sériové číslo (nálepka na zadní desce); Podrobný popis problému (typ systému, občasné / časté problémy, kontrolka, zobrazení dat atd.). Údržba a čištění Produkt nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit pouzdro produktu. Recyklace: Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí a přispějte k jeho ochraně! Záruka: Na tento produkt poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
