1 NÁSTROJE NOVINKY Aktualizace B028CZ Fréza pro vysoké rychlosti posuvu AJX Snižte náklady pomocí frézování s extrémně vysokou rychlostí posuvu v celé řadě aplikací!

2 Fréza pro vysoké rychlosti posuvu AJX Obrábění s extrémně vysokou rychlostí posuvu Pomocí přímého břitu se dvěma zkoseními, který vytvoří úhel stoupání a, s vedlejším břitem může dosáhnout fréza extrémně vysoké rychlosti posuvu až 3,5 mm/ a docílit tak maximální účinnosti při hrubování. Axiální hloubka řezu Nízká tuhost Graf řezného výkonu Velikosti destičky Posuv na Vysoká tuhost Re Vedlejší břit % $ Vysoce spolehlivé těleso frézy Standardně s chladicími kanálky Všechna tělesa frézy jsou vybavena průchozími chladicími kanálky pro hladký odvod třísky, chlazením břitu a mazáním. Upnutí s vysokou tuhostí Upínky jsou standardní výbavou (kromě modelu 06, 08). Pevné upínání destičky zajišťuje stabilní a spolehlivé řezání. Trvanlivé těleso Tělesa frézy jsou vyrobena ze žáruvzdorné slitiny. Speciální povrchová úprava tělesa zlepšuje odolnost proti korozi a třecí odpor. Cenově dostupná destička Speciálně navržená, trojúhelníková geometrie destičky umožňuje nákladově efektivní frézování. Krátké stopky typu HSK63 K dispozici jsou čelní frézy AJX06 s krátkými stopkami. Přestože jsou držáky HSK63 samy o sobě krátké, použití AJX s krátkou stopkou umožňuje minimální přesah a tedy maximální tuhost. HSK63 Minimální přesah nástroje umožňuje stabilní a vysoce účinné obrábění dokonce i při vysoké rychlosti posuvu. Standardní verze a typ s krátkou stopkou 1

3 Antivibrační vlastnosti Fréza vždy využívá stejnou část břitu a tudíž zachovává stabilní řezání i při velkém přesahu nástroje. ap x 1 ap x 3 ap x 5 =Řezací část Předcházení problémům se sbalováním třísky Zoubky vyrobené ve vnitřním a vnějším břitu zajišťují větší volný prostor a zabraňují vzniku problémů se sbalováním třísky. Ve srovnání s konvenčními produkty poskytuje zvýšenou účinnost a stabilnější řezací výkon při zahlubování. Větší volný prostor Srovnání možných úhlů při zahlubování Max. úhel zahlubování AJX 2.8 Běžný 1 * ø63mm Žádná kolize s obrobkem Typ stopky je vyroben s uvedeným obráběným průměrem obrobku a volným prostorem pro třísku. Ideálně se hodí pro hluboké frézování a omezuje potřebu použít speciální dlouhé nástroje. Průměr stopky ød4 ød1 (ød4+%) Bez kolize! Průměr řezné části nástroje D1 D4 AJX06R172SA16o AJX06R223SA20o AJX08R222SA20o AJX08R283SA20o AJX09R282SA25o AJX09R353SA32o AJX09R404SA32o AJX12R352SA32o AJX12R40oSA32o AJX14R503SA42o AJX14R634SA42o Podrobné informace o držáku naleznete na straně 6. Poznámka k programování R Neobrobená část K Při použití naprogramujte jako rádiusové frézy R3. Přibližné neobrobené části pro daný program jsou uvedeny v tabulce. Destička Přibližně R Neobrobená část K JOMo06T215ZZSR-oo JOMo080320ZZSR-oo T320ZDSR-oo ZDSR-oo ZDSR-oo Poznámka: Neobrobená část se může mírně lišit podle řezných podmínek. 2

4 Rádiusová fréza pro vysoké rychlosti posuvu Fréza pro vysoké rychlosti posuvu Materiály destiček pro široký rozsah materiálů MP6120,MP7100 S kumulovaným povlakem PVD z Al-Ti-Cr-N Mezi vlastnosti povlaků PVD patří houževnatost, nízký koeficient tření a vynikající odolnost proti tvorbě nárůstků, opotřebení a teplu. Výsledkem jsou houževnaté a přesné nástrojové materiály jako MP6100 a MP7100. TOUGH-Σ Kombinace několika technologií povlaků (PVD a vícevrstvových) zaručuje vynikající pevnost Vynikající odolnost proti tvorbě nárůstků díky nízkému koeficientu tření Kumulovaný povlak PVD Speciální substrát ze slinutého karbidu Tepelná odolnost Oxidační teplota (Cº) Běžný MP6100 MP Tvrdost (Hv) Odolnost proti opotřebení Vícevrstvové povlaky zabraňují průniku jakýchkoli trhlin substrátem. ISO Povlakované slinuté karbidy PVD ISO Povlakované slinuté karbidy PVD P Ocel P10 P20 P30 P40 MP6120 MP6130 M Korozivzdorné oceli M10 M20 M30 M40 MP7130 MP7140 MP6120 dosahuje dlouhé životnosti nástroje při nízké až střední rychlosti řezání. Materiál FH7020 potažený CVD se doporučuje pro rychlosti přesahující 200 m/min. Celkové opotřebení VB Konvenční A MP Řezná dráha (m) Konvenční B (96 m) <Řezné podmínky> Obrobek Nástroj Destička Řezná rychlost Konvenční B (59 m) : JIS SCM440 : AJX14-063A04R : JDMW140520ZDSR-FT : 200 m/min Konvenční B (96 m) Posuv Hloubka řezu Šířka řezu Chladící médium : 1,5 mm/ : 50 mm : 1,0 mm : Suché obrábění FH7020 Povlak CVD zajišťuje dlouhou životnost nástroje a vysokou odolnost proti praskání vlivem tepla. Vrchní vrstva povlaku ze speciální titanové sloučeniny, vytvořená novou povlakovací technologií Even, je velmi hladká a chemicky stabilní. Umožňuje udržení stabilního řezného výkonu bez tvorby třísek. VP15TF Vysoká odolnost proti opotřebení a vylamování umožňuje stabilní obecné obrábění. Povlak (Al,Ti)N Substrát slinutého karbidu Jako vnější vrstva je použit Flat alumina (jemný oxid hlinitý s hladkým povrchem). Má vynikající pevnost při vysokých teplotách a zabraňuje opotřebení čela, ke kterému obvykle dochází při řezání vysokou rychlostí. VP30RT Kombinace houževnatého, speciálního substrátu ze slinutého karbidu a povlaku MIRACLE. Ideální pro těžké, přerušované řezání korozivzdorné a běžné oceli. Povlak PVD (Al,Ti)N Nově vyvinutý základní kov ze slinutého karbidu má zvýšenou odolnost proti praskání vlivem tepla a odolnost proti lomu. Houževnatý speciální substrát ze slinutého karbidu. 3

5 Široký výběr destiček FT První doporučený utvařeč pro obecné řezání ST JM Základní typ Typ s pevným břitem Typ s ostrým břitem Utvařeč Utvařeč Utvařeč Stabilní obrábění i při přerušovaném obrábění povrchu Vhodný pro stroje BT40 a HSK63 Optimální vyváženost mezi ostrostí a odolností proti lomu. Univerzální destička pro široký rozsah obráběných materiálů a řezných podmínek. Se zvýšenou odolností proti lomu při přerušovaném řezu díky houževnatějším břitům. Zvýšená spolehlivost a efektivnější obrábění umožňují snížení nákladů. Zvyšuje řezný výkon díky velkému úhlu čela. Účinné pro obrábění bez vibrací při dlouhém vyložení za vyššího posuvu, což v důsledku umožňuje úsporu nákladů. -10% Konkurent A Konkurent B Konkurent A Konkurent B Příkon stroje (kw) <Řezné podmínky> Příkon stroje (kw) <Řezné podmínky> Nástroj : AJX14-063A04R Nástroj : ø63-4 y Upínací trn : BT TA <Řezné podmínky> Obrobek : JIS S50C : 348 mm (GL) Nástroj :ø40-3 y Otáčky : 758 min -1 Destička : Utvařeč ST FH7020 Obrobek :SCM440 Řezná rychlost : 150 m/min Obrobek : JIS SCM440 Otáčky :1 194 min -1 Posuv : mm/min Otáčky : 800 min -1 Řezná rychlost :150 m/min Posuv na : 1,5 mm/ Řezná rychlost : 158 m/min Posuv :5 000 mm/min Hloubka řezu : Axiální 1,0 mm Posuv : mm/min Posuv na :1,4 mm/ Radiální 40 mm Posuv na : 2,0 mm/ Hloubka řezu :Axiální 1,0 mm Hloubka řezu : Axiální 1,5 mm Radiální 24 mm Proud vzduchu Radiální 40 mm Proud vzduchu Použití utvařečů Podmínky řezání Lehké řezání Obecné řezání Přerušované řezání Doporučený utvařeč JM FT ST 4

6 Rádiusová fréza pro vysoké rychlosti posuvu VÍCEÚČELOVÉ OBRÁBĚNÍ AJX Lehké slitiny Litiny Nelegované oceli Legované oceli Korozivzdorné oceli Hrubování Kalené oceli ø50 ø63 ø80 ø100 ød12 ød9 W1 L8 L7 (Max. hloubka řezu) L1 ø125 ø160 ød12 ød9 W1 2 L8 L7 (Max. hloubka řezu) 2 L1 y UPÍNANÉ NA TRN Typ Hrubá rozteč Sklad Velmi tuhé dvojité upínání destiček. Vhodné pro obrábění vysokými posuvy. Vnitřní chladicí kanálky. Speciální konstrukce destiček se třemi břity. Zuby AJX09 A.R :+8 R.R :-6 AJX12 A.R :+8 R.R :-5-4 AJX14 A.R :+8 R.R :-3 Rozměry ød11 ød8 ød6 ød1 6 A2 Seřizovací šroub HSC12035H R D1 D6 L1 D9 L7 D8 D12 W1 L8 D11 A2 (kg) AJX12-050A03R a A03R a R05003B s AJX14-063A03R a A03R a R06303B s ø16 ø18 ød8 ød6 ød1 Pouze pravý držák nástroje. M10 x 1.5 HSC16040H M16 x ø MBA20040H M20 x 2.5 M12 x 1.75 * * TS43 AMS4 AJS40 12T15 z x ø50 A2 ASS2 ztky15t ZDSR-oo -080A04R a HSC120 TS54 AMS5 AJS50 35H -100A05R a ASS3 HSC160 14T25 ztky25t 40H -125B05R a MBA B06R a H Hmotnost Upínací šroub Upínka Šroub upínky Pružina Klíč Seřizovací šroub Destička ZDSR-oo Jemná rozteč R08004D s HSC160 40H R10005D s AJX09-050A05R a AJS30 TS351 AMS3-052A05R a T10 AJX12-050A04R a A04R a R05004B s A05R a TS43 AMS4 AJS40 12T15 ASS2 xtky10d ASS2 ztky15t 09T320 ZDoR-oo ZDSR-oo -066A05R a A06R a HSC120 35H ZDSR-oo -100A07R a HSC160 40H AJX14-063A04R a A04R a R06304B s A05R a HSC120 TS54 AMS5 AJS50 35H -100A06R a ASS3 HSC160 14T25 ztky25t 40H -125B07R a MBA B08R a H ZDSR-oo R08005D s HSC160 40H R10006D s Upínací moment (N m) : TS351=2,5, TS43=3,5, TS54=7,5, AJS3010T10=2,5, AJS4012T15=3,5, AJS5014T25=7,5 * 5 : Udržováno na skladě. : Udržováno na skladě v Japonsku. : Udržováno na skladě. Bude nahrazeno novými výrobky.

7 y UPÍNANÉ NA TRN Typ Hrubá rozteč Jemná rozteč Zvlášť jemná rozteč Sklad Zuby Pro metrické trny AJX09 A.R :+8 R.R :-6 AJX12 A.R :+8 R.R :-5-4 Rozměry Seřizovací šroub HSC12035H AJX14 A.R :+8 R.R :-3 R D1 D6 L1 D9 L7 D8 D12 W1 L8 D11 A2 (kg) 10 6 ø16 ø M10 x 1.5 M12 x 1.75 HSC16040H 14 MBA20040H Upínací moment (N m) : TS351=2,5, TS43=3,5, TS54=7,5, AJS3010T10=2,5, AJS4012T15=3,5, AJS5014T25=7,5 * Ls M M24 17 ø24 ø50 * * z x AJX12-050A03R a AJS40 TS43 AMS4 ASS2 12T15 ztky15t AJX14-063A03R a HSC A04R a TS54 AMS5 AJS50 35H ASS3 HSC A05R a T25 ztky25t 40H -125B05R a MBA B06R a H AJX12-050A04R a TS43 AMS4 AJS40 HSC A06R a ASS2 12T15 ztky15t 35H HSC A07R a H AJX14-063A04R a HSC A05R a TS54 AMS5 AJS50 35H ASS3 HSC A06R a T25 ztky25t 40H -125B07R a MBA B08R a H AJX09-050A05R a AJS30 TS351 AMS3 10T10 AJX12-063A05R a TS43 AJS40 AMS4 12T15 Hmotnost Upínací šroub Upínka Šroub upínky Pružina Klíč Seřizovací šroub ASS2 xtky10d ASS2 ztky15t M16 x M20 x 2.5 Destička JDMp ZDSR-pp JDMp ZDSR-pp JDMp ZDSR-pp JDMp ZDSR-pp JDMp 09T320 ZDSR-pp JDMp ZDSR-pp y TRN BT50 Sklad ød10 L11 ød5 (Efektivní délka krčku) L3 L10 Lc Rozměry B1 L10 L3 LC LS L11 D10 D5 M BT TA [ M TA [ M TA [ M TA [ M BT TA [ M TA [ M TA [ M TA [ M BT TA [ M HSC16040H TA [ M HSC16040H TA [ M HSC16040H BT SA [ M HSC16040H SA [ M HSC16040H SA [ M HSC16040H BT50 Úhel úkosu B1 Hmotnost (kg) Normalizované chladicí kanálky. Seřizovací šroub Fréza AJX09-050A..R AJX12-050A..R AJX09-050A..R AJX12-050A..R AJX09-050A..R AJX12-050A..R AJX09R050..B AJX12R050..B AJX12-063A..R AJX14-063A..R AJX12-063A..R AJX14-063A..R AJX12-063A..R AJX14-063A..R AJX12R063..B AJX14R063..B AJX12R080..D AJX14R080..D AJX12R080..D AJX14R080..D AJX12R080..D AJX14R080..D AJX12R100..D AJX14R100..D AJX12R100..D AJX14R100..D AJX12R100..D AJX14R100..D 6

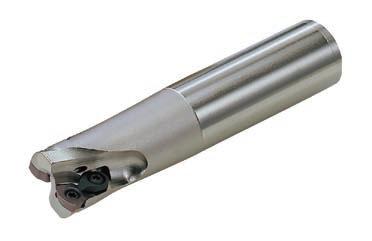

8 Rádiusová fréza pro vysoké rychlosti posuvu ød1 ød6 A2 ød4 ap(max. hloubka řezu) L2 B2 (Úhel sklonu) L1 Průměr řezné části nástroje = 63 mm y TYP S PŘÍMOU STOPKOU Typ Krátká Sklad Zuby Rozměry R D1 D4 D6 L1 L2 ap A2 B2 Upínací šroub Pouze pravý držák nástroje. * * z x Upínka Šroub upínky Pružina Klíč Destička AJX06R162SA16ES a TS25 ztky08f JOMo 06T SA16ES a TS25 ztky08f ZZSR - oo AJX06R162SA16S a TS25 ztky08f 172SA16S a TS25 ztky08f 203SA20S a TS25 ztky08f 223SA20S a TS25 ztky08f AJX08R202SA20S a TS33 xtky08d 222SA20S a TS33 xtky08d 253SA25S a TS33 xtky08d 283SA25S a TS33 xtky08d AJX09R252SA25S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 282SA25S a TS351 AMS3 AJS3010T10 ASS2 xtky10d JOMo 06T215 ZZSR - oo JOMo ZZSR - oo Standard 303SA32S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 323SA32S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 353SA32S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 404SA32S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 404SA40S a TS351 AMS3 AJS3010T10 ASS2 xtky10d 09T320 ZDSR - oo AJX12R302SA32S a TS407 AMS4 AJS4012T15 ASS2 xtky15d 322SA32S a TS43 AMS4 AJS4012T15 ASS2 xtky15d 352SA32S a TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA32S a TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA40S a TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA42S s TS43 AMS4 AJS4012T15 ASS2 xtky15d AJX14R503SA40S a TS54 AMS5 AJS5014T25 ASS3 xtky25d 503SA42S s TS54 AMS5 AJS5014T25 ASS3 xtky25d 634SA40S r TS54 AMS5 AJS5014T25 ASS3 xtky25d 634SA42S s TS54 AMS5 AJS5014T25 ASS3 xtky25d Upínací moment (N m) : TS25=1,0, TS33=1,0, TS351=2,5, TS407=3,5, TS43=3,5, TS54=7,5, AJS3010T10=2,5, AJS4012T15=3,5, * AJS5014T25=7, ZDSR - oo ZDSR - oo 7 : Udržováno na skladě. : Udržováno na skladě v Japonsku. : Není na skladě, vyráběno pouze na objednávku.

9 Typ Sklad Zuby Rozměry R D1 D4 D6 L1 L2 ap A2 B2 Upínací šroub * * z x Upínka Šroub upínky Pružina Klíč Destička AJX06R162SA16L a TS25 ztky08f 172SA16L a TS25 ztky08f 203SA20L a TS25 ztky08f 223SA20L a TS25 ztky08f JOMo 06T215 ZZSR - oo AJX08R202SA20L a TS33 xtky08d 222SA20L a TS33 xtky08d 253SA25L a TS33 xtky08d 283SA25L a TS33 xtky08d AJX09R252SA25L a TS351 AMS3 AJS3010T10 ASS2 xtky10d 282SA25L a TS351 AMS3 AJS3010T10 ASS2 xtky10d JOMo ZZSR - oo Dlouhá 303SA32L a TS351 AMS3 AJS3010T10 ASS2 xtky10d 323SA32L a TS351 AMS3 AJS3010T10 ASS2 xtky10d 353SA32L a TS351 AMS3 AJS3010T10 ASS2 xtky10d 404SA32L a TS351 AMS3 AJS3010T10 ASS2 xtky10d 404SA40L r TS351 AMS3 AJS3010T10 ASS2 xtky10d 09T320 ZZSR - oo Zvlášť dlouhá AJX12R302SA32L a TS407 AMS4 AJS4012T15 ASS2 xtky15d 322SA32L a TS43 AMS4 AJS4012T15 ASS2 xtky15d 352SA32L a TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA32L a TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA40L r TS43 AMS4 AJS4012T15 ASS2 xtky15d 403SA42L s TS43 AMS4 AJS4012T15 ASS2 xtky15d AJX14R503SA40L r TS54 AMS5 AJS5014T25 ASS3 xtky25d 503SA42L s TS54 AMS5 AJS5014T25 ASS3 xtky25d 634SA40L r TS54 AMS5 AJS5014T25 ASS3 xtky25d 634SA42L s TS54 AMS5 AJS5014T25 ASS3 xtky25d ZDSR - oo ZDSR - oo AJX06R162SA16EL s TS25 ztky08f JOMo 06T SA16EL s TS25 ztky08f ZZSR - oo AJX08R202SA20EL s TS33 xtky08d JOMo SA20EL s TS33 xtky08d ZZSR - oo AJX09R252SA25EL s TS351 AMS3 AJS3010T10 ASS2 xtky10d 09T SA25EL s TS351 AMS3 AJS3010T10 ASS2 xtky10d ZDSR - oo AJX12R302SA32EL s TS407 AMS4 AJS4012T15 ASS2 xtky15d 322SA32EL s TS43 AMS4 AJS4012T15 ASS2 xtky15d 352SA32EL s TS43 AMS4 AJS4012T15 ASS2 xtky15d 402SA32EL s TS43 AMS4 AJS4012T15 ASS2 xtky15d 402SA40EL r TS43 AMS4 AJS4012T15 ASS2 xtky15d 402SA42EL s TS43 AMS4 AJS4012T15 ASS2 xtky15d * Upínací moment (N m) : TS25=1,0, TS33=1,0, TS351=2,5, TS407=3,5, TS43=3,5, TS54=7,5, AJS3010T10=2,5, AJS4012T15=3,5, AJS5014T25=7, ZDSR - oo 8

10 Rádiusová fréza pro vysoké rychlosti posuvu Obr. 1 Obr. 2 A M ød1 ød6 A2 ød4 ød5 H1 Obr. 3 H1 ap (Max. hloubka řezu) L2 L1 A L11 H1 Řez A-A y ŠROUBOVANÉ NA TRN Sklad Chladicí otvory Počet ů R D1 D4 D5 D6 L1 L2 L11 H1 M ap A2 (kg) * * z x AJX06R162AM0830 a u M TS25 ztky08f 172AM0830 a u M TS25 ztky08f 203AM1030 a u M TS25 ztky08f 223AM1030 a u M TS25 ztky08f AJX08R202AM1030 a u M TS33 ztky08d 222AM1030 a u M TS33 ztky08d 253AM1235 a u M TS33 ztky08d 283AM1235 a u M TS33 ztky08d AJX09R252AM1235 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d 282AM1235 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d 303AM1645 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d 323AM1645 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d 353AM1645 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d 404AM1645 a u M TS351 AMS3 AJS3010T10 ASS2 xtky10d AJX12R302AM1645 a u M TS407 AMS4 AJS4012T15 ASS2 xtky15d 322AM1645 a u M TS43 AMS4 AJS4012T15 ASS2 xtky15d 352AM1645 a u M TS43 AMS4 AJS4012T15 ASS2 xtky15d 403AM1645 a u M TS43 AMS4 AJS4012T15 ASS2 xtky15d y TRN S PŘÍMOU STOPKOU Rozměry Upínací moment (N m) : TS25=1,0, TS33=1,0, TS351=2,5, TS407=3,5, TS43=3,5, AJS3010T10=2,5, AJS4012T15=3,5 * Hmotnost Typ (obr.) Pouze pravý držák nástroje. Upínací šroub Upínka Šroub upínky Pružina Klíč Destička JOMp 06T215 ZZSR-pp JOMp ZZSR-pp JDMp 09T320 ZDSR-pp JDMp ZDSR-pp Typ Sklad Rozměry D9 D4 D5 L1 L2 H1 M ød5 ød9 L2 M L1 ød4 H1 OCELOVÁ STOPKA STOPKA Z SK SC16M08S100S s M8 08S200L s M8 SC20M10S120S s M10 10S220L s M10 SC25M12S125S s M12 12S245L s M12 SC32M16S140S s M16 16S280L s M16 SC16M08S100SW s M8 08S200LW s M8 SC20M10S120SW s M10 10S220LW s M10 SC25M12S125SW s M12 12S245LW s M12 SC32M16S140SW s M16 16S280LW s M16 9 : Udržováno na skladě v Japonsku. (10 destiček v jedné krabici)

11 DESTIČKY Obráběný materiál Tvar P M K S H Ocel Korozivzdorná ocel Litina Žáruvzdorné slitiny, slitiny titanu Kalené materiály Objednací kód Třída FH7020 MP6120 MP6130 Povlakované MP7130 MP7140 MP9120 MP9130 VP15TF VP30RT Řezné podmínky : : Stabilní řez : Univerzální řez : Nestabilní řez Rozměry B3 D1 S1 F1 Re JOMW06T215ZZSR-FT M a a a a a a a a a JOMW080320ZZSR-FT M a a a a a a a a a JDMW09T320ZDSR-FT M a a a a a a a a a JDMW120420ZDSR-FT M a a a a a a a a a JDMW140520ZDSR-FT M a a a a a a a a a JDMT120420ZDSR-ST M a a a a a a a a a JDMT140520ZDSR-ST M a a a a a a a a a BS IC Geometrie RE S AN BS IC RE S AN NEW NEW JOMT06T216ZZER-JL a a a a JOMT080322ZZER-JL M a a a a JDMT09T323ZDER-JL M a a a a JDMT120423ZDER-JL M a a a a JDMT140523ZDER-JL M a a a a JOMT06T215ZZSR-JM M a a a a a a a a a JOMT080320ZZSR-JM M a a a a a a a a a JDMT09T320ZDSR-JM M a a a a a a a a a JDMT120420ZDSR-JM M a a a a a a a a a JDMT140520ZDSR-JM M a a a a a a a a a (Poznámka) Při používání utvařeče ST zkontrolujte nastavení výšky, protože se liší od ostatních utvařečů. F1 D1 BS IC B3 Re S1 max. ap=1.2mm AN RE S = 10

12 Rádiusová fréza pro vysoké rychlosti posuvu DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál Tvrdost Nástrojový materiál Řezná rychlost (m/min) ø16-17 ø20-22 ø25-28 Axiální Posuv na hloubka řezu Axiální Posuv na hloubka řezu Axiální hloubka řezu Posuv na P FH ( ) Měkká ocel <180HB MP6120 MP ( ) 130 (80 180) VP30RT 110 (60 160) FH ( ) Nelegované oceli Legované oceli HB MP6120 MP (80 180) 110 (60 160) VP30RT 90 (40 140) FH (80 180) Nelegované oceli Legované oceli HB MP6120 MP (50 150) 80 (30 130) VP30RT 60 (20 110) FH (80 180) Legované nástrojové oceli <350HB MP6120 MP (50 150) 80 (30 120) VP30RT 60 (20 90) MP (70 130) Kalená a popouštěná ocel 35 45HRC MP (50 110) VP30RT 80 (30 90)

13 ø30-35 ø40 (ø32 Stopka) ø40 (ø42 Stopka) ø50-63 (Typ stopky) ø50-63 (Typ trnu) ø (Typ trnu) Axiální hloubka řezu Posuv na Axiální Posuv na hloubka řezu Axiální Posuv na hloubka řezu Axiální Posuv na hloubka řezu Axiální hloubka řezu Posuv na Axiální hloubka řezu Posuv na

14 Rádiusová fréza pro vysoké rychlosti posuvu M K H DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál Korozivzdorné oceli Šedé litiny Tvárné litiny Kalené oceli Tvrdost <200 HB <200 HB <450 MPa HRC Nástrojový materiál MP7130 MP7140 FH7020 VP15TF VP15TF Řezná rychlost (m/min) 140 ( ) 120 (80 160) 150 ( ) 120 (80 160) 70 (50 90) ø16-17 ø20-22 ø25-28 Axiální Posuv na Axiální Posuv na Axiální hloubka hloubka hloubka řezu řezu řezu Posuv na Délka vyložení Délka vyložení Otáčky vřetena n(min -1 )=(Doporučená řezná rychlost x 1 000)u (Vnější průměr nástroje x 3,14) Rychlost posuvu stolu vf(mm/min)=n x posuv na x počet ů Doporučená šířka řezu (ae) je větší než 60 % průměru řezné části nástroje. Výše uvedené řezné podmínky jsou vodítkem pro řezání pomocí stroje č. 50 BT. V případě použití strojů č. 40 BT a 63 HSK doporučujeme použít průměr řezné části nástroje menší než 35 mm. V takovém případě snižte hloubku řezu a rychlost posuvu stolu. Doporučujeme použít utvařeč s houževnatějšími břity pro obrábění vyžadující přerušované řezání. První doporučovaný materiál nástroje pro nestandardní utvařeče 06/08/09 je bez ohledu na materiál obrobku. Doporučujeme použít těleso nástroje s hrubými y, aby nedošlo k nestabilnímu řezání způsobenému dlouhým vyložením nástroje. Použijte ostrý utvařeč dlouhým vyložením. pro snížení řezných sil nebo když je použit nástroj s Při obrábění pomocí frézy jsou vytvářeny těžké třísky. Abyste zabránili potížím s hromaděním třísek, použijte během obrábění proud vzduchu k účinnému odvádění třísek. 13

15 ø30-35 ø40 (ø32 Stopka) ø40 (ø42 Stopka) ø50/ø63 (Typ stopky) ø50/ø63 (Typ trnu) ø (Typ trnu) Axiální Posuv na Axiální Posuv na Axiální Posuv na Axiální Posuv na Axiální Posuv na Axiální Posuv na hloubka hloubka řezu hloubka řezu hloubka řezu hloubka řezu řezu hloubka řezu POZNÁMKA K PROGRAMOVÁNÍ EFEKTIVNÍ POUŽITÍ Destička R Neobrobená část K Při použití frézy naprogramujte jako rádiusovou frézu R3. Přibližné neobrobené části pro daný program jsou uvedeny v tabulce. Přibližně R Neobrobená část K JOMo06T215ZZSR-oo JOMo080320ZZSR-oo T320ZDSR-oo ZDSR-oo ZDSR-oo (Poznámka.) Neobrobená část se může mírně lišit podle řezných podmínek. 1 30' Kuželovité tělo upínacího trnu pro frézy umožňuje obrábět bez kontaktu s dokončovanou stěnou, která je zkosená pod úhlem 1 30'. Ls Lze obrábět kolmé stěny v rozsahu Ls. 14

16 Rádiusová fréza pro vysoké rychlosti posuvu MAXIMÁLNÍ MOŽNOSTI JEDNOTLIVÝCH ZPŮSOBŮ ZAHLUBOVÁNÍ y ŠIKMÉ ZAHLUBOVÁNÍ L % X y ŠROUBOVITÉ ZAHLUBOVÁNÍ ødc ødh ød1 Jak stanovit polohu středu nástroje. ødc = ødh - ød1 Poloha středu nástroje Požadovaný průměr otvoru Průměr břitu Informace o houbce řezu na průchod najdete ve výše uvedených řezných podmínkách pro šroubovité zahlubování. Nastavte otáčky vřetena stroje tak, aby se nástroj otáčel a řezal směrem dolů. Pro šikmé nebo šroubovité zahlubování použijte nižší posuv (60 % vypočtené hodnoty). Pro vrtání nastavte v axiálním směru posuv na otáčku 0,2 mm nebo menší. Vytvářené dlouhé třísky mohou být vymršťovány v libovolném směru, proto dbejte na náležitou bezpečnost obsluhy. Typ Typ stopky/šroubované na trn Upínané na trn Průměr nástroje Čelní obráběný průměr Max. hloubka řezu ap Max. úhel Zahlubování Požadovaná vzdálenost L pro hloubku X mm X=1 X=1.5 X=2 Šroubovité zahlubování Min. průměr otvoru DH min. Max. průměr otvoru DH max. Max. hloubka vrtání A2 AJX06R R R R R R R R R R R R R R R R R R R R R AJX R05005B R R R R AJX R R R R R

17 Řezný výkon Univerzální obrábění oceli Odolnost proti tvorbě výmolu na čele 0.3 Konvenční A 0.25 Konvenční B Celkové opotřebení MP Konvenční A <Řezné podmínky> Nástroj Destička Řezná rychlost Posuv Hloubka řezu Suché obrábění Řezná dráha (m) : AJX14-063A04R : JDMT140520ZDSR-JM : 200 m/min : 1,5 mm/ : ap=1,0 mm ae=50 mm Konvenční B Řezná dráha: 1,4 m y TRN PRO STOPKU BT30 M BT30 Sklad Rozměry D9 D5 L10 L2 M ød5 ød9 SC16M08S10-BT30 s M8 20M10S10-BT30 s M10 25M12S10-BT30 s M12 32M16S10-BT30 s M16 L2 L10 y TRN PRO STOPKU BT40 M BT40 Sklad Rozměry D9 D5 L10 L2 M ød5 ød9 SC16M08S10-BT40 s M8 20M10S10-BT40 s M10 25M12S10-BT40 s M12 32M16S10-BT40 s M16 L2 L10 y TRN PRO STOPKU HSK63A M HSK63A Sklad Rozměry D9 D5 L10 L2 M ød5 ød9 C4 ø63 SC16M08S22-HSK63A s M8 20M10S24-HSK63A s M10 25M12S27-HSK63A s M12 32M16S28-HSK63A s M16 L2 L10 16

18 Rádiusová fréza pro vysoké rychlosti posuvu PŘÍKLADY APLIKACÍ Nástroj (třída) AJX14-063A04R FT (FH7020) AJX09R323SA32S FT (VP30RT) JIS S55C (220 HB) JIS SKD11 (56 HRC) JIS S50C (200 HB) AJX14R08004D ST (FH7020) Obrobek Komponent Pryskyřičná forma Litá forma Pryskyřičná forma Řezné podmínky Řezná rychlost (mm -1 ) Posuv Hloubka řezu ae Hloubka řezu ae Délka vyložení 178 m/min (900 min -1 ) 100 m/min (995 min -1 ) 150 m/min (597 min -1 ) 4000 mm/min (1.1 mm/tooth) 1200 mm/min (0.4 mm/tooth) 4776 mm/min (2.0 mm/tooth) Chladící médium Proud vzduchu Proud vzduchu Proud vzduchu Výsledky Prodloužení životnosti nástroje o 50 % a mimořádné snížení nákladů. Použití frézy AJX s velmi jemnou roztečí umožňuje obrábění s vysokým posuvem a snížení úběru obráběného materiálu o 44%. Delší trvanlivost destičky a zvýšení produktivity. Obrobek byl perforován a u konvenčních destiček docházelo k lámání. Utvařeč s houževnatějšími břity se nelámal, což umožňuje obrábění bez obsluhy. Nástroj (třída) AJX14-063A04R FT (FH7020) AJX09R323SA32S FT (VP30RT) AJX14R08004D ST (FH7020) SUS304 (200 HB) JIS FC300 JIS SKD61 (48-52 HRC) Obrobek Řezné podmínky Komponent Řezná rychlost (mm -1 ) Posuv Hloubka řezu ae Hloubka řezu ae Délka vyložení Elektronický komponent Litá forma Kovaná forma 178 m/min (900 min -1 ) 196 m/min (780 min -1 ) 60 m/min (477 min -1 ) 4000 mm/min (1.1 mm/tooth) 4000 mm/min (1.0 mm/tooth) 1145 mm/min (0.8 mm/tooth) Chladící médium Mokré obrábění Proud vzduchu Proud vzduchu Výsledky Přestože se pracovalo na tenké desce z korozivzdorné oceli, fréza poskytovala stabilní řezný výkon bez vibrací. dosáhla 3krát delší životnosti nástroje než konvenční výrobek. Umožňuje stabilní řezný výkon navzdory nestejné toleranci obrábění. dosáhla delší životnosti nástroje díky menšímu opotřebení destičky. Při obrábění recyklovaných forem s otvory nebo svary mají konvenční destičky sklony k lámání. U utvařeče s houževnatějšími břity k žádnému náhlému lámání nedošlo. 17

19 Nástroj (třída) AJX14-063A04R FT (FH7020) AJX09R323SA32S FT (VP30RT) PX-5 (33 HRC) DH31-S (48 HRC) SKT4 (35 HRC) AJX14R08004D ST (FH7020) Obrobek Komponent Pryskyřičná forma Tlakově litá forma Litá forma Řezné podmínky Řezná rychlost (mm -1 ) Posuv Hloubka řezu ae Hloubka řezu ae Délka vyložení 150 m/min (597 min -1 ) 70 m/min (1013 min -1 ) 100 m/min (318 min -1 ) 4776 mm/min (2.0 mm/tooth) 1620 mm/min (0.8 mm/tooth) 760 mm/min (0.4 mm/tooth) Chladící médium Proud vzduchu Proud vzduchu Proud vzduchu Výsledky Je možné použít vysokorychlostní obráběcí centrum HSK63 k dosažení plné kapacity. Není třeba mít obavy z deformace obrobku díky nízkému řeznému odporu a nízkému generování tepla utvařečem. Při použití vřetena BT40 lze dosáhnout vysoké účinnosti obrábění i ve vysokorychlostním obráběcím centru. Výrobní náklady byly sníženy přímým obráběním kalené oceli. Bylo dosaženo dvojnásobné životnosti nástroje ve srovnání s konvenčními produkty. 18
