1 Název projektu VFU Brno - objekt 32 Technická specifikace zařízení Číslo zařízení 1.01 Název zařízení Z.č Větrání - laboratoří - přívod Určení jednotky Standardní prostředí Strana Z.č. 2 - Přívod pro digestoře Standardní prostředí Z.č. 3 - Větrání - laboratoří 1PP - přívod Standardní prostředí 20 ID nabídky OD Vypracoval Lukáš Dostal - REMAK a.s. Projekt vytvořen: ,13:39 Tisk: ,08:58 Vytvořeno v programu AeroCAD verze , licence ACU Strana : 1 / 29

2 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod STRUČNÁ SPECIFIKACE ZAŘÍZENÍ Základní parametry zařízení Druh, rozměr AeroMaster XP 17 Typ řídicího systému Není Model box AMXP3 Hmotnost (+-10%) 1839 kg Umístění jednotky Vnitřní Materiálové provedení Vnější plášť Lakovaný plech (RAL 9002) Vnitřní plášť Pozinkovaný plech Přívod Odvod Průtok vzduchu 9000 m 3 /h 9000 m 3 /h Externí tlaková rezerva 350 Pa 350 Pa Rychlost v průřezu 2.16 m/s 2.16 m/s Příkon ventilátorů 4.05 kw 2.87 kw 1. stupeň filtrace M5 M5 2. stupeň filtrace F9 - SFPi 1564 W.m -3.s 1109 W.m -3.s Parametry pláště dle EN1886 Celkový příkon jednotky 6.92 kw Mechanická stabilita D2(M) Napájecí napětí Netěsnost skříně L2(M) Celkový proud Imax Termická izolace T3(M) Faktor tepelných mostů TB3(M) SFPAHU 2767 W.m -3.s Netěsnost mezi filtrem a rámem < 0,5 %(F9) Nejdůležitější parametry vybraných komponentů Na straně vzduchu Na straně média Zpětný zisk tepla C 74 % Ohřev C 46.8 kw 80/37 C, Voda, 0.5 kpa, 0.94 m 3 /h Chlazení C 55.1 kw 6 C, Freon R410A (Mix) Detailní specifikace a výsledné parametry jsou součástí detailní specifikace vzduchotechnického zařízení Hlukové parametry zařízení LwAokt* [db] LwA** [db(a)] Oktávové pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Přívod - sání Přívod - výtlak Přívod - okolí Odvod - sání Odvod - výtlak Odvod - okolí * Hladiny akustického výkonu v oktávových pásmech ** Celková hladina akustického výkonu Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 2 / 29

3 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod EKODESIGN - POSOUZENÍ SHODY S ERP (2016) INFORMACE O VĚTRACÍ JEDNOTCE DLE NAŘÍZENÍ KOMISE (EU) Č. 1253/2014, ze dne 7. července 2014, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/ES, pokud jde o požadavky na ekodesign větracích jednotek. Zařízení je ve shodě s požadavky ErP 2016: Ano * ** Požadovaná informace Požadavek ErP 2016 Hodnota Vyhovuje ErP 2016 Název zařízení: Z.č Větrání - laboratoří - přívod a) Název výrobce info REMAK b) Identifikační značka modelu info AeroMaster XP 17 c) Deklarovaná typologie info NRVU /BVU 1) d) Typ pohonu info a shoda typu Proměnné otáčky 2) Ano e) Typ systému zpětného získávání tepla info a shoda typu Jiný - PHE 3) Ano f) Tepelná účinnost systému ZZT ηt_nrvu, min. = 67 % ηt_nrvu = 68.4 % Ano g) Jmenovitý průtok větrací jednotky info qnom = 2.5 m 3 /s h) Efektivní elektrický příkon info P = 6.92 kw i) Vnitřní měrný příkon ventilátoru větracích součástí SFPint_limit =942 W.m -3.s SFPint =824 W.m -3.s Ano Přívodní ventilátor bez požadavku SFPint, SUP, F = 473 W.m -3.s Odtahový ventilátor bez požadavku SFPint, EHA, F = 351 W.m -3.s j) Účinná nátoková rychlost při konstrukčním průtoku info v = 2.16 m/s k) Jmenovitý vnější tlak Přívodní větev info Δps, ext, SUP = 350 Pa Odvodní větev info Δps, ext, EHA = 350 Pa l) Vnitřní tlaková ztráta větracích součástí Přívodní větev info Δps, int, SUP = 285 Pa Odvodní větev info Δps, int, EHA = 205 Pa m) Vnitřní tlaková ztráta jiných než větracích součástí Přívodní větev info Δps, add, SUP = 408 Pa Odvodní větev info Δps, add, EHA = 133 Pa n) Statická účinnost ventilátorů Přívodní větev ηfan, min = 0 % ηfan, SUP = 68 % Ano Odvodní větev ηfan, min = 0 % ηfan, EHA = 66 % Ano o) Deklarovaná maximální netěsnost skříní Vnější netěsnost (podtlak/přetlak) info 0.52 / 0.40 % Vnitřní netěsnost obousměrných jednotek info 0.1 % p) Energetická náročnost filtrů info - q) Popis vizuálního upozornění na výměnu filtru info Snímač tlakové diference 4) r) Hladina akustického výkonu skříně Přívodní větev info LWA, SUP = 63 db(a) Odvodní větev info LWA, EHA = 61 db(a) * Skutečná jednotka ** Referenční jednotka 1) NRVU - Větrací jednotka pro jiné než obytné budovy UVU jednosměrná; BVU obousměrná jednotka 2) aby bylo splněno, je nezbytně nutné provozovat ventilátory s regulátory výkonu! 3) RAC - rekuperace tepla pomocí glykolového okruhu PHE - deskový rekuperátor RHE - rotační regenerátor 4) Zanesené filtry větracích jednotek mají negativní vliv na výkon a energetickou účinnost jednotky. Jejich pravidelná výměna je proto velmi důležitá. Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 3 / 29

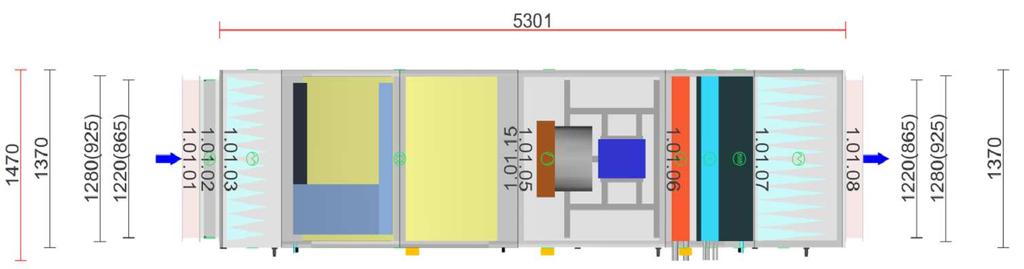

4 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod GRAFICKÉ POHLEDY Bokorys servisní strany Číslování větví: 1 - venkovní vzduch, 2 - přívodní vzduch, 3 - odtahový vzduch, 4 - odpadní vzduch, 5 - cirkulační vzduch Půdorys přívodní větve Půdorys odtahové větve Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 4 / 29

5 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod DETAILNÍ PARAMETRY ZAŘÍZENÍ Tlumicí vložka Přívod DV Kód VDV Klapka Přívod LK Kód VLK Tlaková ztráta 1 Pa Plocha klapek 1.06m 2 Třída těsnosti 2 Počet servopohonů 1 ks Kroutící moment serva 10 Nm Filtr Přívod XPNH 17/5 (K) ECOD Kód XPNH017-S0K5S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 142 Pa Třída filtrace M5 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 84 / 200 Pa Panel čelní - vstup XPK 17/P, Kód : XPKO017RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 17/P (MSP), Kód : MPKO017RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x287x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x592x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Deskový rekuperátor Přívod/Odvod XPMK 17/BPW (SV - 120/R - 126,5 - Optim) Kód XPMK117RS0-L11P200SVGR0I Nominální průtok vzduchu 9000 / 9000m 3 /h Tlaková ztráta 142 / 149 Pa Rychlost v průřezu 1.9 / 2.1 m/s Materiálové provedení kostky V - Standard Typ - Teplota / Vlhkost - Přívod Vstup Výstup Teplota / Vlhkost - Odvod Vstup Výstup Účinnost Zima Léto C / 60 % 32.0 C / 40 % 11.8 C / 7 % 32.0 C / 40 % 21.0 C / 45 % 28.0 C / 65 % -0.3 C / 100 % 28.0 C / 65 % 74 % Obtoková klapka LK (PMO), Kód :, Počet : 1 Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 5 / 29

6 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod Ventilátor Přívod XPVP 500-4,0/J4 (IE2) Kód XPVP017RS050OPAS4B40Z1 Statický tlak 1043 Pa Proud v pracovním bodě 6.69 A Výkon na hřídeli 3570 W Otáčky ventilátoru (n)/(nmax) 1936/20301/min Požadované otáčky v prac. bodě 95 % Výkon ventilátoru 4.00 kw Účinnost 64 % Elektrický příkon 4.05 kw Specifický výkon ventilátoru 1564W.m -3.s Rychlost v průřezu 2.15 m/s Pracovní frekvence 66 Hz Pracovní frekvence max. 70 Hz Typ ER50C-4DN.F7.1R Převod Přímý K-faktor 252 Max. rozsah čidla průtoku vzduchu 11270m 3 /h Motor Třída účinnosti motoru IE2 Výkon motoru nom W Jmenovitý proud 8.30 A Napájecí napětí motoru 3NPE 400 V, 50 Hz Počet pólů 4 Jištění Termistory Poznámka: Ventilátor je navržen se zohledněním systémového efektu. Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG), Kód : CPG03, Počet : 1 Příslušenství nenamontované Regulátor výkonu XPFM 4.0 (IP21), Kód : XPFMIM403B20, Počet : Vodní ohřívač Přívod XPNC 17/2R Kód XPNC017-S02 Zima Léto Teplota / Vlhkost Tlaková ztráta 43 Pa Vstup 11.8 C / 7 % 32.0 C / 40 % Rychlost v průřezu 2.9 m/s Výstup 27.5 C / 3 % 32.0 C / 40 % Teplonosné medium Voda Počet řad 2 Teplotní spád 80 / 37 C Počet okruhů 1 Rozteč lamel 2.1 mm Výkon 46.8 kw Materiál Materiál trubek Cu Teplonosné medium Materiál lamel Al Průtok 0.94 m 3 /h Připojení Průměr připojení 11/2 " Tlaková ztráta 0.5 kpa Typ 8.35.CU.11.AL W.X.X R 11/2" L Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 6 / 29

7 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod Přímý výparník / kondenzátor Přívod XPNF 17/4RT Kód XPNF017-S04PT Zima Léto Teplota / Vlhkost Tlaková ztráta 88 Pa Vstup 27.5 C / 3 % 32.0 C / 40 % Suchá tlaková ztráta 69 Pa Výstup 27.5 C / 3 % 17.7 C / 77 % Rychlost v průřezu 2.9 m/s Teplonosné medium Freon R410A (Mix) Teplota vypařování 6 C Počet řad 4 Počet okruhů 2 (dělení v poměru 1:1) Výkon 55.1 kw Rozteč lamel 2.5 mm Množství kondenzátu 21.7 kg/h Materiál Teplonosné medium Materiál trubek Cu Hmotnostní průtok 1323 kg/h Materiál lamel Al Tlaková ztráta 12.4 kpa Připojení Průměr připojení 28 / 16 mm Typ 8.35.CU.11.AL E.X.X R 16/28 L Poznámka: Ventilátor je navržen na základě mokré tlakové ztráty výměníku Eliminátor kapek Přívod XPNU 17 Kód XPNU017-S0 Tlaková ztráta 25 Pa Filtr Přívod XPNH 17/9 ECOD Kód XPNH217-S009S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 231 Pa Třída filtrace F9 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 162 / 300 Pa Panel čelní - výstup XPK 17/P, Kód : XPKO017RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 17/P (MSP), Kód : MPKO017RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x287x550 mm Třída filtrace F9 Počet kapes v jedné vložce 7 ks Počet vložek v jedné filtrační vestavbě 2 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x592x550 mm Třída filtrace F9 Počet kapes v jedné vložce 7 ks Počet vložek v jedné filtrační vestavbě 2 ks Tlumicí vložka Přívod DV Kód VDV Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 7 / 29

8 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod Tlumicí vložka Odvod DV Kód VDV Filtr Odvod XPNH 17/5 (K) ECOD Kód XPNH017-S0K5S Servisní přístup Zleva Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 142 Pa Třída filtrace M5 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 84 / 200 Pa Panel čelní - vstup XPK 17/P, Kód : XPKO017RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 17/P (MSP), Kód : MPKO017RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x287x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x592x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Ventilátor Odvod XPVP 500-3,0/J4 (IE2) Kód XPVP017RS050OPAS4B30Z1 Statický tlak 688 Pa Proud v pracovním bodě 5.12 A Výkon na hřídeli 2387 W Otáčky ventilátoru (n)/(nmax) 1713/18201/min Požadované otáčky v prac. bodě 94 % Výkon ventilátoru 3.00 kw Účinnost 60 % Elektrický příkon 2.87 kw Specifický výkon ventilátoru 1109W.m -3.s Rychlost v průřezu 2.15 m/s Pracovní frekvence 59 Hz Pracovní frekvence max. 63 Hz Typ ER50C-4DN.E7.1R Převod Přímý K-faktor 252 Max. rozsah čidla průtoku vzduchu 11270m 3 /h Motor Třída účinnosti motoru IE2 Výkon motoru nom W Jmenovitý proud 6.36 A Napájecí napětí motoru 3NPE 400 V, 50 Hz Počet pólů 4 Jištění Termistory Poznámka: Ventilátor je navržen se zohledněním systémového efektu. Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 8 / 29

9 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG), Kód : CPG03, Počet : 1 Příslušenství nenamontované Regulátor výkonu XPFM 3.0 (IP21), Kód : XPFMIM303B20, Počet : Eliminátor kapek Odvod XPNU 17 Kód XPNU017-S0 Tlaková ztráta 25 Pa Panel čelní - výstup XPK 17/P, Kód : XPKO017RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 17/P (MSP), Kód : MPKO017RS-P, Počet : Klapka Odvod LK Kód VLK Tlaková ztráta 1 Pa Plocha klapek 1.06m 2 Třída těsnosti 2 Počet servopohonů 1 ks Kroutící moment serva 10 Nm Tlumicí vložka Odvod DV Kód VDV Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 9 / 29

10 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod SEZNAM POLOŽEK VZT Výrobní (přepravní) bloky sekcí Číslo bloku Rozměry (Š V D) ** Hmotnost Podstavný rám Materiál pláště Typ rámu Výška * # x 1015 x 525 mm 81.4 kg - Lakovaný plech (RAL 9002) - # x 2030 x 2000 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 1015 x 1250 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 1015 x 1525 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 1015 x 1775 mm kg - Lakovaný plech (RAL 9002) - # x 1015 x 275 mm 77.7 kg 150 mm Lakovaný plech (RAL 9002) Pevný P x 925 x 150 mm 6.7 kg P x 925 x 170 mm 16.2 kg P x 925 x 150 mm 6.7 kg P x 925 x 150 mm 6.7 kg P x 925 x 170 mm 16.2 kg P x 925 x 150 mm 6.7 kg Celkem kg * V uvedené výšce rámu je započtena i výška podstavných nožek (pokud jsou osazeny). ** Uvedené rozměry nezahrnují balení. Příslušenství vzduchotechnické jednotky Položka Počet Hmotnost Montáž ve výrobě Materiál pláště *** Číslo bloku Souprava pro odvod kondenzátu kg Ne - #4 Souprava pro odvod kondenzátu kg Ne - #2 Souprava pro odvod kondenzátu kg Ne - #6 Spojovací sada výrobní kg Ano - #4 Spojovací sada výrobní kg Ano - #5 Spojovací sada montážní kg Ano - #4 Spojovací sada montážní kg Ano - #3 Spojovací sada montážní kg Ano - #1 Spojovací sada montážní kg Ano - #5 Spojovací sada montážní kg Ano - #6 Spojovací sada montážní kg Ano - #3 Spojovací sada montážní kg Ano - #2 Spojovací sada montážní kg Ne - - *** Položky nenamontované ve výrobě jsou dodávány volně ložené SEZNAM POLOŽEK MAR Řídicí jednotka a příslušenství měření a regulace Položka Počet Hmotnost Montáž ve výrobě *** Číslo bloku Regulátor výkonu kg Ne #3 Regulátor výkonu kg Ne #5 *** Položky nenamontované ve výrobě jsou dodávány volně ložené Celková hmotnost zařízení kg Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 10 / 29

11 Číslo / Název zařízení 1.01 / Z.č Větrání - laboratoří - přívod SEZNAM KOMPONENTŮ ZAŘÍZENÍ Pozice Název komponentu Typové označení ks Hmotnost Informace* A B C Tlumicí vložka DV kg x Klapka uzavírací LK kg x Sekce filtru XPHO 17/S kg x Panel čelní - vstup XPK 17/P 1 x x Montážní sada panelu XPK 17/P (MSP) 1 x Filtrační vložka XPNH 17/5 (K) ECOD 1 x x Sekce deskového rekuperátoru s by-passem XPMK 17/BPW (SV- 120/R - 126,5 - Op kg x Obtoková klapka LK (PMO) 1 x x Souprava pro odvod kondenzátu XPOK x Sekce ventilátoru XPAP 17/S kg x Ventilátor XPVP 500-4,0/J4 (IE2) 1 x x Regulátor výkonu XPFM 4.0 (IP21) 1 x Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG) 1 x Sekce ohřívač, chladič, eliminátor XPQD 17/F kg x Vodní ohřívač XPNC 17/2R 1 x x Přímý výparník / kondenzátor XPNF 17/4RT 1 x x Eliminátor kapek XPNU 17 1 x x Souprava pro odvod kondenzátu XPOO x Sekce filtru XPHO 17/D kg x Panel čelní - výstup XPK 17/P 1 x x Montážní sada panelu XPK 17/P (MSP) 1 x Filtrační vložka XPNH 17/9 ECOD 1 x x Tlumicí vložka DV kg x Tlumicí vložka DV kg x Sekce filtru XPHO 17/S kg x Panel čelní - vstup XPK 17/P 1 x x Montážní sada panelu XPK 17/P (MSP) 1 x Filtrační vložka XPNH 17/5 (K) ECOD 1 x x Sekce ventilátoru XPAP 17/S kg x Ventilátor XPVP 500-3,0/J4 (IE2) 1 x x Regulátor výkonu XPFM 3.0 (IP21) 1 x Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG) 1 x Sekce eliminátoru XPUO kg x Panel čelní - výstup XPK 17/P 1 x x Montážní sada panelu XPK 17/P (MSP) 1 x Eliminátor kapek XPNU 17 1 x x Souprava pro odvod kondenzátu XPOO x Klapka uzavírací LK kg x Tlumicí vložka DV kg x 1.01.XX Spojovací sada montážní XPSS1 17/S0-A kg x 1.01.XX Spojovací sada montážní XPSS1 17/S0-B kg x 1.01.XX Spojovací sada montážní XPSS2 17/S kg x 1.01.XX Spojovací sada výrobní XPSS 17/V kg x 1.01.XX Základový rám XPR 17/ kg x 1.01.XX Základový rám XPR 17/ kg x 1.01.XX Základový rám XPR 17/ kg x 1.01.XX Základový rám XPR 17/ kg x Vysvětlivka*: A zahrnuto v součtu cen vzduchotechniky B zahrnuto v součtu cen regulace C zabudované příslušenství (uvnitř nebo na komponentu) Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 11 / 29

12 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře STRUČNÁ SPECIFIKACE ZAŘÍZENÍ Základní parametry zařízení Druh, rozměr AeroMaster XP 13 Typ řídicího systému Není Model box AMXP3 Hmotnost (+-10%) 482 kg Umístění jednotky Vnitřní Materiálové provedení Vnější plášť Lakovaný plech (RAL 9002) Vnitřní plášť Pozinkovaný plech Přívod Odvod Průtok vzduchu 7000 m 3 /h Externí tlaková rezerva 350 Pa Rychlost v průřezu 2.21 m/s Příkon ventilátorů 2.61 kw 1. stupeň filtrace M5-2. stupeň filtrace F9 - SFPi 1297 W.m -3.s Parametry pláště dle EN1886 Celkový příkon jednotky 2.61 kw Mechanická stabilita D2(M) Napájecí napětí Netěsnost skříně L2(M) Celkový proud Imax Termická izolace T3(M) Faktor tepelných mostů TB3(M) SFPAHU 1342 W.m -3.s Netěsnost mezi filtrem a rámem < 0,5 %(F9) Nejdůležitější parametry vybraných komponentů Na straně vzduchu Na straně média Ohřev C 89.4 kw 80/54 C, Voda, 3.3 kpa, 3.05 m 3 /h Detailní specifikace a výsledné parametry jsou součástí detailní specifikace vzduchotechnického zařízení Hlukové parametry zařízení LwAokt* [db] LwA** [db(a)] Oktávové pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Přívod - sání Přívod - výtlak Přívod - okolí * Hladiny akustického výkonu v oktávových pásmech ** Celková hladina akustického výkonu Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 12 / 29

13 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře EKODESIGN - POSOUZENÍ SHODY S ERP (2016) INFORMACE O VĚTRACÍ JEDNOTCE DLE NAŘÍZENÍ KOMISE (EU) Č. 1253/2014, ze dne 7. července 2014, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/ES, pokud jde o požadavky na ekodesign větracích jednotek. Zařízení je ve shodě s požadavky ErP 2016: Ano * ** Požadovaná informace Požadavek ErP 2016 Hodnota Vyhovuje ErP 2016 Název zařízení: Z.č. 2 - Přívod pro digestoře a) Název výrobce info REMAK b) Identifikační značka modelu info AeroMaster XP 13 c) Deklarovaná typologie info NRVU /UVU 1) d) Typ pohonu info a shoda typu Proměnné otáčky 2) Ano e) Typ systému zpětného získávání tepla info a shoda typu Žádný 3) Ano f) Tepelná účinnost systému ZZT ηt_nrvu, min. = 0 % ηt_nrvu = 0.0 % Ano g) Jmenovitý průtok větrací jednotky info qnom = m 3 /s h) Efektivní elektrický příkon info P = 2.61 kw i) Vnitřní měrný příkon ventilátoru větracích součástí SFPint_limit =250 W.m -3.s SFPint =247 W.m -3.s Ano Přívodní ventilátor bez požadavku SFPint, SUP, F = 247 W.m -3.s j) Účinná nátoková rychlost při konstrukčním průtoku info v = 2.21 m/s k) Jmenovitý vnější tlak Přívodní větev info Δps, ext, SUP = 350 Pa l) Vnitřní tlaková ztráta větracích součástí Přívodní větev info Δps, int, SUP = 139 Pa m) Vnitřní tlaková ztráta jiných než větracích součástí Přívodní větev info Δps, add, SUP = 315 Pa n) Statická účinnost ventilátorů Přívodní větev ηfan, min = 41 % ηfan, SUP = 63 % Ano o) Deklarovaná maximální netěsnost skříní Vnější netěsnost (podtlak/přetlak) info 0.21 / 0.16 % p) Energetická náročnost filtrů info - q) Popis vizuálního upozornění na výměnu filtru info Snímač tlakové diference 4) r) Hladina akustického výkonu skříně Přívodní větev info LWA, SUP = 58 db(a) * Skutečná jednotka ** Referenční jednotka 1) NRVU - Větrací jednotka pro jiné než obytné budovy UVU jednosměrná; BVU obousměrná jednotka 2) aby bylo splněno, je nezbytně nutné provozovat ventilátory s regulátory výkonu! 3) RAC - rekuperace tepla pomocí glykolového okruhu PHE - deskový rekuperátor RHE - rotační regenerátor 4) Zanesené filtry větracích jednotek mají negativní vliv na výkon a energetickou účinnost jednotky. Jejich pravidelná výměna je proto velmi důležitá. Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 13 / 29

14 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře GRAFICKÉ POHLEDY Bokorys servisní strany Číslování větví: 1 - venkovní vzduch, 2 - přívodní vzduch, 3 - odtahový vzduch, 4 - odpadní vzduch, 5 - cirkulační vzduch Půdorys přívodní větve Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 14 / 29

15 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře DETAILNÍ PARAMETRY ZAŘÍZENÍ Tlumicí vložka Přívod DV Kód VDV Nominální průtok vzduchu 7000m 3 /h Klapka Přívod LK Kód VLK Nominální průtok vzduchu 7000m 3 /h Tlaková ztráta 1 Pa Plocha klapek 0.79m 2 Třída těsnosti 2 Počet servopohonů 1 ks Kroutící moment serva 10 Nm Filtr Přívod XPNH 13/5 (K) ECOD Kód XPNH013-S0K5S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Nominální průtok vzduchu 7000m 3 /h Tlaková ztráta 144 Pa Třída filtrace M5 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 88 / 200 Pa Panel čelní - vstup XPK 13/P, Kód : XPKO013RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 13/P (MSP), Kód : MPKO013RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 287x287x360 mm Třída filtrace M5 Počet kapes v jedné vložce 3 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 287x592x360 mm Třída filtrace M5 Počet kapes v jedné vložce 3 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x287x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x592x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 1 ks Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 15 / 29

16 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře Ventilátor Přívod XPVP 500-3,0/J4 (IE2) Kód XPVP013RS050OPAS4B30Z1 Nominální průtok vzduchu 7000m 3 /h Statický tlak 804 Pa Proud v pracovním bodě 4.98 A Výkon na hřídeli 2162 W Otáčky ventilátoru (n)/(nmax) 1644/18201/min Požadované otáčky v prac. bodě 90 % Výkon ventilátoru 3.00 kw Účinnost 60 % Elektrický příkon 2.61 kw Specifický výkon ventilátoru 1297W.m -3.s Rychlost v průřezu 2.20 m/s Pracovní frekvence 56 Hz Pracovní frekvence max. 63 Hz Typ ER50C-4DN.E7.1R Převod Přímý K-faktor 252 Max. rozsah čidla průtoku vzduchu 7969m 3 /h Motor Třída účinnosti motoru IE2 Výkon motoru nom W Jmenovitý proud 6.36 A Napájecí napětí motoru 3NPE 400 V, 50 Hz Počet pólů 4 Jištění Termistory Poznámka: Ventilátor je navržen se zohledněním systémového efektu. Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG), Kód : CPG03, Počet : 1 Příslušenství nenamontované Regulátor výkonu XPFM 3.0 (IP21), Kód : XPFMIM303B20, Počet : Vodní ohřívač Přívod XPNC 13/2R Kód XPNC013-S02 Zima Léto Nominální průtok vzduchu 7000m 3 /h Teplota / Vlhkost Tlaková ztráta 54 Pa Vstup C / 60 % 32.0 C / 40 % Rychlost v průřezu 3.1 m/s Výstup 20.0 C / 4 % 32.0 C / 40 % Teplonosné medium Voda Počet řad 2 Teplotní spád 80 / 54 C Počet okruhů 1 Rozteč lamel 2.1 mm Výkon 89.4 kw Materiál Materiál trubek Cu Teplonosné medium Materiál lamel Al Průtok 3.05 m 3 /h Připojení Průměr připojení 11/2 " Tlaková ztráta 3.3 kpa Typ 8.35.CU.11.AL W.X.X R 11/2" L Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 16 / 29

17 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře Filtr Přívod XPNH 13/9 ECOD Kód XPNH213-S009S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Nominální průtok vzduchu 7000m 3 /h Tlaková ztráta 233 Pa Třída filtrace F9 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 166 / 300 Pa Panel čelní - výstup XPK 13/P, Kód : XPKO013RS-P, Počet : 1, Tlaková ztráta : 11 Pa Montážní sada panelu XPK 13/P (MSP), Kód : MPKO013RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 287x287x550 mm Třída filtrace F9 Počet kapes v jedné vložce 3 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 287x592x550 mm Třída filtrace F9 Počet kapes v jedné vložce 3 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x287x550 mm Třída filtrace F9 Počet kapes v jedné vložce 7 ks Počet vložek v jedné filtrační vestavbě 1 ks Kód AX 11Z Rozměr vložky (délka výška hloubka) 592x592x550 mm Třída filtrace F9 Počet kapes v jedné vložce 7 ks Počet vložek v jedné filtrační vestavbě 1 ks Tlumicí vložka Přívod DV Kód VDV Nominální průtok vzduchu 7000m 3 /h Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 17 / 29

18 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře SEZNAM POLOŽEK VZT Výrobní (přepravní) bloky sekcí Číslo bloku Rozměry (Š V D) ** Hmotnost Podstavný rám Materiál pláště Typ rámu Výška * # x 1015 x 1525 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 1015 x 1025 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný P1 975 x 925 x 150 mm 5.7 kg P2 975 x 925 x 170 mm 13.8 kg P3 975 x 925 x 150 mm 5.7 kg Celkem kg * V uvedené výšce rámu je započtena i výška podstavných nožek (pokud jsou osazeny). ** Uvedené rozměry nezahrnují balení. Příslušenství vzduchotechnické jednotky Položka Počet Hmotnost Montáž ve výrobě Materiál pláště *** Číslo bloku Spojovací sada výrobní kg Ano - #2 Spojovací sada výrobní kg Ano - #1 Spojovací sada montážní kg Ano - #2 Spojovací sada montážní kg Ano - #1 Spojovací sada montážní kg Ne - - *** Položky nenamontované ve výrobě jsou dodávány volně ložené SEZNAM POLOŽEK MAR Řídicí jednotka a příslušenství měření a regulace Položka Počet Hmotnost Montáž ve výrobě *** Číslo bloku Regulátor výkonu kg Ne #1 *** Položky nenamontované ve výrobě jsou dodávány volně ložené Celková hmotnost zařízení 482 kg Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 18 / 29

19 Číslo / Název zařízení 2.01 / Z.č. 2 - Přívod pro digestoře SEZNAM KOMPONENTŮ ZAŘÍZENÍ Pozice Název komponentu Typové označení ks Hmotnost Informace* A B C Tlumicí vložka DV kg x Klapka uzavírací LK kg x Sekce filtru XPHO 13/S kg x Panel čelní - vstup XPK 13/P 1 x x Montážní sada panelu XPK 13/P (MSP) 1 x Filtrační vložka XPNH 13/5 (K) ECOD 1 x x Sekce ventilátoru XPAP 13/S kg x Ventilátor XPVP 500-3,0/J4 (IE2) 1 x x Regulátor výkonu XPFM 3.0 (IP21) 1 x Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG) 1 x Sekce ohřívače XPTV kg x Vodní ohřívač XPNC 13/2R 1 x x Sekce filtru XPHO 13/D kg x Panel čelní - výstup XPK 13/P 1 x x Montážní sada panelu XPK 13/P (MSP) 1 x Filtrační vložka XPNH 13/9 ECOD 1 x x Tlumicí vložka DV kg x 2.01.XX Spojovací sada montážní XPSS1 13/S0-A kg x 2.01.XX Spojovací sada montážní XPSS1 13/S0-B kg x 2.01.XX Spojovací sada montážní XPSS2 13/S kg x 2.01.XX Spojovací sada výrobní XPSS 13/V kg x 2.01.XX Základový rám XPR 13/ kg x 2.01.XX Základový rám XPR 13/ kg x Vysvětlivka*: A zahrnuto v součtu cen vzduchotechniky B zahrnuto v součtu cen regulace C zabudované příslušenství (uvnitř nebo na komponentu) Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 19 / 29

20 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod STRUČNÁ SPECIFIKACE ZAŘÍZENÍ Základní parametry zařízení Druh, rozměr AeroMaster XP 10 Typ řídicího systému Není Model box AMXP3 Hmotnost (+-10%) 1266 kg Umístění jednotky Vnitřní Materiálové provedení Vnější plášť Lakovaný plech (RAL 9002) Vnitřní plášť Pozinkovaný plech Přívod Odvod Průtok vzduchu 5000 m 3 /h 5000 m 3 /h Externí tlaková rezerva 350 Pa 350 Pa Rychlost v průřezu 2.00 m/s 2.00 m/s Příkon ventilátorů 2.49 kw 1.68 kw 1. stupeň filtrace M5 M5 2. stupeň filtrace F9 - SFPi 1733 W.m -3.s 1170 W.m -3.s Parametry pláště dle EN1886 Celkový příkon jednotky 4.17 kw Mechanická stabilita D2(M) Napájecí napětí Netěsnost skříně L2(M) Celkový proud Imax Termická izolace T3(M) Faktor tepelných mostů TB3(M) SFPAHU 3005 W.m -3.s Netěsnost mezi filtrem a rámem < 0,5 %(F9) Nejdůležitější parametry vybraných komponentů Na straně vzduchu Na straně média Zpětný zisk tepla C 74 % Ohřev C 26.3 kw 80/58 C, Voda, 5.1 kpa, 1.04 m 3 /h Chlazení C 31.2 kw 6 C, Freon R410A (Mix) Detailní specifikace a výsledné parametry jsou součástí detailní specifikace vzduchotechnického zařízení Hlukové parametry zařízení LwAokt* [db] LwA** [db(a)] Oktávové pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Přívod - sání Přívod - výtlak Přívod - okolí Odvod - sání Odvod - výtlak Odvod - okolí * Hladiny akustického výkonu v oktávových pásmech ** Celková hladina akustického výkonu Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 20 / 29

21 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod EKODESIGN - POSOUZENÍ SHODY S ERP (2016) INFORMACE O VĚTRACÍ JEDNOTCE DLE NAŘÍZENÍ KOMISE (EU) Č. 1253/2014, ze dne 7. července 2014, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/ES, pokud jde o požadavky na ekodesign větracích jednotek. Zařízení je ve shodě s požadavky ErP 2016: Ano * ** Požadovaná informace Požadavek ErP 2016 Hodnota Vyhovuje ErP 2016 Název zařízení: Z.č. 3 - Větrání - laboratoří 1PP - přívod a) Název výrobce info REMAK b) Identifikační značka modelu info AeroMaster XP 10 c) Deklarovaná typologie info NRVU /BVU 1) d) Typ pohonu info a shoda typu Proměnné otáčky 2) Ano e) Typ systému zpětného získávání tepla info a shoda typu Jiný - PHE 3) Ano f) Tepelná účinnost systému ZZT ηt_nrvu, min. = 67 % ηt_nrvu = 67.8 % Ano g) Jmenovitý průtok větrací jednotky info qnom = m 3 /s h) Efektivní elektrický příkon info P = 4.17 kw i) Vnitřní měrný příkon ventilátoru větracích součástí SFPint_limit =1016 W.m -3.s SFPint =974 W.m -3.s Ano Přívodní ventilátor bez požadavku SFPint, SUP, F = 506 W.m -3.s Odtahový ventilátor bez požadavku SFPint, EHA, F = 469 W.m -3.s j) Účinná nátoková rychlost při konstrukčním průtoku info v = 2.00 m/s k) Jmenovitý vnější tlak Přívodní větev info Δps, ext, SUP = 350 Pa Odvodní větev info Δps, ext, EHA = 350 Pa l) Vnitřní tlaková ztráta větracích součástí Přívodní větev info Δps, int, SUP = 301 Pa Odvodní větev info Δps, int, EHA = 282 Pa m) Vnitřní tlaková ztráta jiných než větracích součástí Přívodní větev info Δps, add, SUP = 424 Pa Odvodní větev info Δps, add, EHA = 93 Pa n) Statická účinnost ventilátorů Přívodní větev ηfan, min = 0 % ηfan, SUP = 63 % Ano Odvodní větev ηfan, min = 0 % ηfan, EHA = 64 % Ano o) Deklarovaná maximální netěsnost skříní Vnější netěsnost (podtlak/přetlak) info 0.68 / 0.52 % Vnitřní netěsnost obousměrných jednotek info 0.1 % p) Energetická náročnost filtrů info - q) Popis vizuálního upozornění na výměnu filtru info Snímač tlakové diference 4) r) Hladina akustického výkonu skříně Přívodní větev info LWA, SUP = 61 db(a) Odvodní větev info LWA, EHA = 56 db(a) * Skutečná jednotka ** Referenční jednotka 1) NRVU - Větrací jednotka pro jiné než obytné budovy UVU jednosměrná; BVU obousměrná jednotka 2) aby bylo splněno, je nezbytně nutné provozovat ventilátory s regulátory výkonu! 3) RAC - rekuperace tepla pomocí glykolového okruhu PHE - deskový rekuperátor RHE - rotační regenerátor 4) Zanesené filtry větracích jednotek mají negativní vliv na výkon a energetickou účinnost jednotky. Jejich pravidelná výměna je proto velmi důležitá. Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 21 / 29

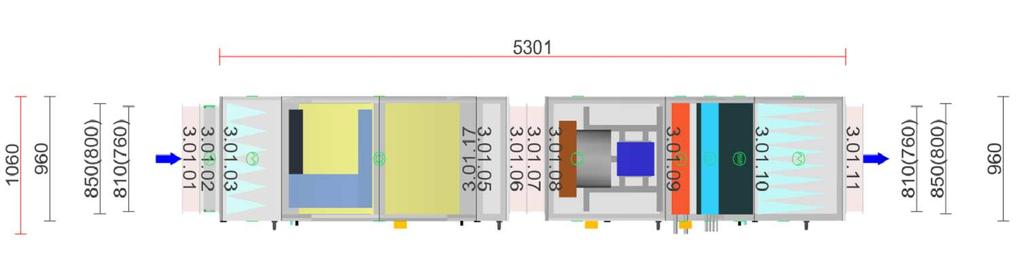

22 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod GRAFICKÉ POHLEDY Bokorys servisní strany Číslování větví: 1 - venkovní vzduch, 2 - přívodní vzduch, 3 - odtahový vzduch, 4 - odpadní vzduch, 5 - cirkulační vzduch Půdorys přívodní větve Půdorys odtahové větve Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 22 / 29

23 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod DETAILNÍ PARAMETRY ZAŘÍZENÍ Tlumicí vložka Přívod DV Kód VDV Klapka Přívod LK Kód VLK Tlaková ztráta 1 Pa Plocha klapek 0.62m 2 Třída těsnosti 2 Počet servopohonů 1 ks Kroutící moment serva 10 Nm Filtr Přívod XPNH 10/5 (K) ECOD Kód XPNH010-S0K5S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 136 Pa Třída filtrace M5 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 71 / 200 Pa Panel čelní - vstup XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 420x805x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Deskový rekuperátor Přívod/Odvod XPMK 10/BPW (SV - 100/R - 71,5) Kód XPMK010RS0-L11P200SVFR14 Nominální průtok vzduchu 5000 / 5000m 3 /h Tlaková ztráta 212 / 220 Pa Rychlost v průřezu 2.0 / 2.2 m/s Materiálové provedení kostky V - Standard Typ - Teplota / Vlhkost - Přívod Vstup Výstup Teplota / Vlhkost - Odvod Vstup Výstup Účinnost Zima Léto C / 60 % 32.0 C / 40 % 11.6 C / 7 % 32.0 C / 40 % 21.0 C / 45 % 28.0 C / 65 % -0.2 C / 100 % 28.0 C / 65 % 74 % Obtoková klapka LK (PMO), Kód :, Počet : Sekce servisní Přívod XPJS 10/K Kód XPJS010RS0P-K0 Panel čelní - výstup XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 23 / 29

24 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod Tlumicí vložka Přívod DV Kód VDV Tlumicí vložka Přívod DV Kód VDV Ventilátor Přívod XPVP 400-3,0/J4 (IE2) Kód XPVP010RS040OPAS4B30Z1 Statický tlak 1075 Pa Proud v pracovním bodě 4.17 A Výkon na hřídeli 2050 W Otáčky ventilátoru (n)/(nmax) 2413/26001/min Požadované otáčky v prac. bodě 93 % Výkon ventilátoru 3.00 kw Účinnost 60 % Elektrický příkon 2.49 kw Specifický výkon ventilátoru 1733W.m -3.s Rychlost v průřezu 1.99 m/s Pracovní frekvence 83 Hz Pracovní frekvence max. 90 Hz Typ ER40C-4DN.E7.CR Převod Přímý K-faktor 154 Max. rozsah čidla průtoku vzduchu 6887m 3 /h Motor Třída účinnosti motoru IE2 Výkon motoru nom W Jmenovitý proud 6.36 A Napájecí napětí motoru 3NPE 400 V, 50 Hz Počet pólů 4 Jištění Termistory Poznámka: Ventilátor je navržen se zohledněním systémového efektu. Panel čelní - sání XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG), Kód : CPG03, Počet : 1 Příslušenství nenamontované Regulátor výkonu XPFM 3.0 (IP21), Kód : XPFMIM303B20, Počet : 1 Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 24 / 29

25 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod Vodní ohřívač Přívod XPNC 10/1R Kód XPNC010-S01 Zima Léto Teplota / Vlhkost Tlaková ztráta 19 Pa Vstup 11.6 C / 7 % 32.0 C / 40 % Rychlost v průřezu 2.6 m/s Výstup 27.5 C / 3 % 32.0 C / 40 % Teplonosné medium Voda Počet řad 1 Teplotní spád 80 / 58 C Počet okruhů 1 Rozteč lamel 2.1 mm Výkon 26.3 kw Materiál Materiál trubek Cu Teplonosné medium Materiál lamel Al Průtok 1.04 m 3 /h Připojení Průměr připojení 1 " Tlaková ztráta 5.1 kpa Typ 8.35.CU.11.AL W.X.X R 1" L Přímý výparník / kondenzátor Přívod XPNF 10/4RT Kód XPNF010-S04PT Zima Léto Teplota / Vlhkost Tlaková ztráta 74 Pa Vstup 27.5 C / 3 % 32.0 C / 40 % Suchá tlaková ztráta 57 Pa Výstup 27.5 C / 3 % 17.5 C / 78 % Rychlost v průřezu 2.6 m/s Teplonosné medium Freon R410A (Mix) Teplota vypařování 6 C Počet řad 4 Počet okruhů 2 (dělení v poměru 1:1) Výkon 31.2 kw Rozteč lamel 2.5 mm Množství kondenzátu 12.4 kg/h Materiál Teplonosné medium Materiál trubek Cu Hmotnostní průtok 748 kg/h Materiál lamel Al Tlaková ztráta 13.0 kpa Připojení Průměr připojení 22 / 16 mm Typ 8.35.CU.11.AL E.X.X R 16/22 L Poznámka: Ventilátor je navržen na základě mokré tlakové ztráty výměníku Eliminátor kapek Přívod XPNU 10 Kód XPNU010-S0 Tlaková ztráta 21 Pa Filtr Přívod XPNH 10/9 ECOD Kód XPNH210-S009S Servisní přístup Zprava Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 224 Pa Třída filtrace F9 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 149 / 300 Pa Panel čelní - výstup XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 420x805x600 mm Třída filtrace F9 Počet kapes v jedné vložce 5 ks Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 25 / 29

26 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod Počet vložek v jedné filtrační vestavbě 2 ks Tlumicí vložka Přívod DV Kód VDV Tlumicí vložka Odvod DV Kód VDV Filtr Odvod XPNH 10/5 (K) ECOD Kód XPNH010-S0K5S Servisní přístup Zleva Materiál vnitřního pláště Pozinkovaný plech Tlaková ztráta 136 Pa Třída filtrace M5 Typ filtru Kapsový Počáteční / Koncová tlaková ztráta 71 / 200 Pa Panel čelní - vstup XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Skladba filtru Kód AX 11Z Rozměr vložky (délka výška hloubka) 420x805x360 mm Třída filtrace M5 Počet kapes v jedné vložce 6 ks Počet vložek v jedné filtrační vestavbě 2 ks Ventilátor Odvod XPVP 400-1,5/J4 (IE2) Kód XPVP010RS040OPAS4B15Z1 Statický tlak 725 Pa Proud v pracovním bodě 2.77 A Výkon na hřídeli 1374 W Otáčky ventilátoru (n)/(nmax) 2109/21501/min Požadované otáčky v prac. bodě 98 % Výkon ventilátoru 1.50 kw Účinnost 60 % Elektrický příkon 1.68 kw Specifický výkon ventilátoru 1170W.m -3.s Rychlost v průřezu 1.99 m/s Pracovní frekvence 73 Hz Pracovní frekvence max. 75 Hz Typ ER40C-4DN.D7.CR Převod Přímý K-faktor 154 Max. rozsah čidla průtoku vzduchu 6887m 3 /h Motor Třída účinnosti motoru IE2 Výkon motoru nom W Jmenovitý proud 3.35 A Napájecí napětí motoru 3NPE 400 V, 50 Hz Počet pólů 4 Jištění Termistory Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 26 / 29

27 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod Poznámka: Ventilátor je navržen se zohledněním systémového efektu. Panel čelní - výtlak XPK 10/P, Kód : XPKO010RS-P, Počet : 1, Tlaková ztráta : 9 Pa Montážní sada panelu XPK 10/P (MSP), Kód : MPKO010RS-P, Počet : 1 Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG), Kód : CPG03, Počet : 1 Příslušenství nenamontované Regulátor výkonu XPFM 1.5 (IP21), Kód : XPFMIM153B20, Počet : Klapka Odvod LK Kód VLK Tlaková ztráta 1 Pa Plocha klapek 0.62m 2 Třída těsnosti 2 Počet servopohonů 1 ks Kroutící moment serva 10 Nm Tlumicí vložka Odvod DV Kód VDV Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 27 / 29

28 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod SEZNAM POLOŽEK VZT Výrobní (přepravní) bloky sekcí Číslo bloku Rozměry (Š V D) ** Hmotnost Podstavný rám Materiál pláště Typ rámu Výška * # x 910 x 525 mm 68.5 kg - Lakovaný plech (RAL 9002) - # x 1820 x 1650 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 910 x 295 mm 48.4 kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 910 x 1025 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 910 x 1525 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný # x 910 x 525 mm 68.5 kg - Lakovaný plech (RAL 9002) - # x 910 x 1025 mm kg 150 mm Lakovaný plech (RAL 9002) Pevný P1 850 x 800 x 150 mm 4.0 kg P2 850 x 800 x 170 mm 13.0 kg P3 850 x 800 x 150 mm 4.0 kg P4 850 x 800 x 150 mm 4.0 kg P5 850 x 800 x 150 mm 4.0 kg P6 850 x 800 x 150 mm 4.0 kg P7 850 x 800 x 170 mm 13.0 kg P8 850 x 800 x 150 mm 4.0 kg Celkem kg * V uvedené výšce rámu je započtena i výška podstavných nožek (pokud jsou osazeny). ** Uvedené rozměry nezahrnují balení. Příslušenství vzduchotechnické jednotky Položka Počet Hmotnost Montáž ve výrobě Materiál pláště *** Číslo bloku Souprava pro odvod kondenzátu kg Ne - #5 Souprava pro odvod kondenzátu kg Ne - #2 Spojovací sada výrobní kg Ano - #5 Spojovací sada montážní kg Ano - #5 Spojovací sada montážní kg Ano - #3 Spojovací sada montážní kg Ano - #1 Spojovací sada montážní kg Ano - #6 Spojovací sada montážní kg Ano - #7 Spojovací sada montážní kg Ano - #4 Spojovací sada montážní kg Ano - #2 Spojovací sada montážní kg Ne - - *** Položky nenamontované ve výrobě jsou dodávány volně ložené SEZNAM POLOŽEK MAR Řídicí jednotka a příslušenství měření a regulace Položka Počet Hmotnost Montáž ve výrobě *** Číslo bloku Regulátor výkonu kg Ne #4 Regulátor výkonu kg Ne #7 *** Položky nenamontované ve výrobě jsou dodávány volně ložené Celková hmotnost zařízení kg Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 28 / 29

29 Číslo / Název zařízení 3.01 / Z.č. 3 - Větrání - laboratoří 1PP - přívod SEZNAM KOMPONENTŮ ZAŘÍZENÍ Pozice Název komponentu Typové označení ks Hmotnost Informace* A B C Tlumicí vložka DV kg x Klapka uzavírací LK kg x Sekce filtru XPHO 10/S kg x Panel čelní - vstup XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Filtrační vložka XPNH 10/5 (K) ECOD 1 x x Sekce deskového rekuperátoru s by-passem XPMK 10/BPW (SV- 100/R - 71,5) kg x Obtoková klapka LK (PMO) 1 x x Souprava pro odvod kondenzátu XPOK x Sekce servisní XPJS 10/K kg x Panel čelní - výstup XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Tlumicí vložka DV kg x Tlumicí vložka DV kg x Sekce ventilátoru XPAP 10/S kg x Panel čelní - sání XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Ventilátor XPVP 400-3,0/J4 (IE2) 1 x x Regulátor výkonu XPFM 3.0 (IP21) 1 x Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG) 1 x Sekce ohřívač, chladič, eliminátor XPQD 10/F kg x Vodní ohřívač XPNC 10/1R 1 x x Přímý výparník / kondenzátor XPNF 10/4RT 1 x x Eliminátor kapek XPNU 10 1 x x Souprava pro odvod kondenzátu XPOO x Sekce filtru XPHO 10/D kg x Panel čelní - výstup XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Filtrační vložka XPNH 10/9 ECOD 1 x x Tlumicí vložka DV kg x Tlumicí vložka DV kg x Sekce filtru XPHO 10/S kg x Panel čelní - vstup XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Filtrační vložka XPNH 10/5 (K) ECOD 1 x x Sekce ventilátoru XPAP 10/S kg x Panel čelní - výtlak XPK 10/P 1 x x Montážní sada panelu XPK 10/P (MSP) 1 x Ventilátor XPVP 400-1,5/J4 (IE2) 1 x x Regulátor výkonu XPFM 1.5 (IP21) 1 x Regulace na konstantní tlak/průtok CPG-P (příprava pro čidlo CPG) 1 x Klapka uzavírací LK kg x Tlumicí vložka DV kg x 3.01.XX Spojovací sada montážní XPSS1 10/S0-A kg x 3.01.XX Spojovací sada montážní XPSS1 10/S0-B kg x 3.01.XX Spojovací sada montážní XPSS2 10/S kg x 3.01.XX Spojovací sada výrobní XPSS 10/V kg x 3.01.XX Základový rám XPR 10/ kg x 3.01.XX Základový rám XPR 10/ kg x 3.01.XX Základový rám XPR 10/ kg x 3.01.XX Základový rám XPR 10/ kg x 3.01.XX Základový rám XPR 10/ kg x Vysvětlivka*: A zahrnuto v součtu cen vzduchotechniky B zahrnuto v součtu cen regulace C zabudované příslušenství (uvnitř nebo na komponentu) Vytvořeno ,13:39 v programu AeroCAD verze , vytisknuto ,08:58 Strana : 29 / 29
