1 Návod k instalaci a obsluze Plena Smì ovací zesilovaè LBB 1903 LBB 1906 LBB 1912 LBB 1914 Philips Communication & Security Systems

2 PLENA SMÌŠOVACÍ ZESILOVAÈ Dùležité bezpeènostní pokyny 1. Pøeètìte si návod - Pøed uvedením pøístroje do provozu si pøeètìte všechna bezpeènostní upozornìní a návod k použití. 2. Návod uschovejte - Bezpeènostní upozornìní a návod k použití uschovejte pro pozdìjší nahlédnutí. 3. Dbejte varování - Mìjte na zøeteli všechna varování uvedená na pøístroji a v návodu k použití. 4. Øiïte se návodem - Øiïte se všemi pokyny uvedenými v návodu k použití. 5. Èištìní - Pøed èištìním pøístroj odpojte od sítì. K èištìní nepoužívejte tekutých nebo aerosolových èisticích prostøedkù. Pøístroj èistìte vlhkou tkaninou. 6. Pøipojená zaøízení - K pøístroji nepøipojujte žádné zaøízení, které není doporuèené výrobcem tohoto pøístroje. Pøipojení nedoporuèeného zaøízení pøedstavuje bezpeènostní riziko. 7. Voda a vlhkost - Nepoužívejte tento pøístroj v blízkosti vody - tedy napøíklad blízko vany, umyvadla, kuchyòského døezu nebo prádelní vany, ve vlhkém prostøedí, v blízkosti plaveckého bazénu, pøi nechránìné venkovní instalaci nebo v prostorech klasifikovaných jako vlhký prostor. 8. Pøíslušenství - Neumís ujte pøístroj na nestabilní podstavce, stativy, trojnožky nebo police. Pøístroj by mohl spadnout, vážnì se poškodit a zpùsobit zranìní obsluze. Používejte pouze podstavce, stativy, trojnožky nebo police výrobcem doporuèené nebo prodávané pøímo s tímto pøístrojem. Pøi jakékoliv montáži pøístroje se øiïte pokyny výrobce a používejte pouze montážní pøíslušenství výrobcem doporuèené. Pøi pøepravì pøístroje na vozíku je nutno pohybovat se opatrnì. Rychlá zastavení, nadmìrná zrychlení a nerovné povrchy mohou zavinit pøevrhnutí vozíku s pøístrojem. 9. Vìtrání - Pokud jsou na pøístroji otvory, zabezpeèují vìtrání a zajiš ují spolehlivý provoz a ochranu pøístroje pøed pøehøíváním. Tyto otvory nesmìjí být zakryty. Pøístroj nesmí být zabudován do sestavy, pokud nebude zajištìno øádné vìtrání nebo pokud nebude pøihlédnuto k pøípadným dalším pokynùm výrobce. 10. Napájení - Pøístroj smí být napájen pouze z druhu zdroje uvedeného na výrobním štítku. Pokud si nejste jisti typem zdroje, který k napájení pøístroje hodláte použít, konzultujte jej s prodejcem pøístroje. Pokud je pøístroj urèen pro napájení z baterií nebo z jiných zdrojù, øiïte se pokyny uvedenými v návodu k použití. 11. Nulování - Pøístroj mùže být vybaven zástrèkou s otvorem pro ochranný kolík. Z bezpeènostních dùvodù lze tento typ zástrèky zasunout pouze do odpovídajícího typu zásuvky (tj. do zásuvky s ochranným kolíkem). Pokud do vaší zásuvky zástrèku pøístroje nelze zapojit, obra te se na elektroinstalatéra a nechejte zásuvku vymìnit. Ochranná funkce nulování nesmí být narušena. 12. Ochrana sí ové šòùry - Sí ové šòùry by mìly být vedeny tak, aby po nich nebylo možné šlapat a aby pøedmìty umístìné na nebo vedle šòùry nezpùsobily její pøiskøípnutí. Vìnujte zvláštní pozornost zásuvkám, zástrèkám a místu, ve kterém sí ová šòùra vychází z pøístroje. 13. Pøetížení Zásuvky ani prodlužovací šòùry nepøetìžujte mohlo by dojít k požáru nebo úrazu elektrickým proudem. 14. Vniknutí pøedmìtù a tekutin - Do pøístroje nikdy vìtracími otvory nevsouvejte žádné pøedmìty. Vložený pøedmìt by se mohl dotknout místa s vysokým napìtím nebo zpùsobit zkrat, což mùže vést k požáru nebo úrazu elektrickým proudem. Na pøístroj nikdy nelijte žádnou tekutinu. 15. Opravy - Pøístroj se nikdy nepokoušejte opravit sami. Otevøení pøístroje nebo sejmutí jeho krytù vás mùže vystavit nebezpeènému napìtí nebo jinému nebezpeèí. Veškeré opravy pøenechejte kvalifikovaným servisním pracovníkùm. 16. Poškození vyžadující opravu - Dojde-li k následujícímu, odpojte pøístroj ze zásuvky a pøedejte jej kvalifikovanému servisnímu pracovníkovi: - Je poškozena sí ová šòùra nebo zástrèka. - Na pøístroj byla rozlita tekutina nebo do nìj spadl pøedmìt. - Pøístroj byl vystaven dešti nebo vodì. - Pøi zacházení podle návodu k použití pøístroj nepracuje správnì. Nastavujte pouze ovládací prvky popsané v návodu k použití. Nesprávné nastavení jiných ovládacích prvkù mùže pøístroj poškodit a obnovení funkce pøístroje pak mùže vyžadovat rozsáhlou opravu. - Pøístroj spadl nebo je poškozena jeho skøíòka. - Nastala patrná zmìna ve funkci pøístroje nebo v jeho výkonu. 17. Náhradní díly - Jsou-li k opravì potøebné náhradní díly, ujistìte se, že servisní pracovník použil díly specifikované výrobcem pøístroje nebo takové díly, které mají shodné parametry jako díly pùvodní. Nahrazení pùvodních dílù nevhodnými mùže zpùsobit nebezpeèí požáru, úrazu elektrickým proudem nebo jiné nebezpeèí. 18. Bezpeènostní zkouška - Po dokonèení jakéhokoliv servisního zásahu nebo opravy pøístroje požádejte servisního pracovníka o provedení bezpeènostní zkoušky, kterou prokáže, že je pøístroj zpùsobilý øádného provozu. 19. Ochrana pøed poškozením bleskem - Jako další ochranu pøístroje pøed bleskem pøi bouøce nebo bude-li pøístroj po delší dobu opuštìn a nepoužíván, odpojte sí ovou zástrèku ze zásuvky i kabelový systém. Zabráníte tak poškození pøístroje bleskem nebo napì ovou špièkou v síti. 2

3 PLENA SMÌŠOVACÍ ZESILOVAÈ Výstraha pro uživatele telefonních vazebních èlenù Systém Plena smí být pøipojen k veøejné telefonní síti (PBX) výhradnì pøes telefonní vazební èlen poskytující pøíslušnou izolaci. Použitý vazební èlen dále musí splòovat všechny ostatní požadavky kladené na tento typ telekomunikaèního zaøízení zákonem a/nebo pøíslušnou telekomunikaèní organizací pøíslušné zemì (v ÈR touto organizací je ÈTÚ). Nikdy se nepokoušejte pøipojit Plena smìšovací zesilovaè pøímo k telefonní síti. SERVIS Vadný výrobek musí být zaslán do autorizovaného servisu. Aktuální adresu získáte u Philips Èeská republika s.r.o., Profesionální systémy Oddìlení CSS, Praha. Obsah O tomto návodu... 3 Bezpeènostní výstrahy... 3 Obsah tohoto návodu... 3 Instalace... 7 Provoz Technické parametry O tomto návodu Tento Návod k instalaci a obsluze obsahuje všechny informace potøebné pro instalaci a používání smìšovacích zesilovaèù Plena. Dohody Varování: Varování upozoròují na pokyny, kterými se musíte øídit, aby nedošlo ke zranìní. Výstraha: Výstrahy upozoròují na pokyny, kterými se musíte øídit, aby nedošlo k poškození pøístroje. Poznámky: Poznámky upozoròují na tipy týkající se obsluhy nebo jiné užiteèné informace. Bezpeènostní výstrahy Neotvírejte kryty pøístroje snížíte tak riziko úrazu elektrickým proudem. Uvnitø pøístroje nejsou žádné èásti opravitelné uživatelem. Opravy pøenechejte kvalifikovaným servisním pracovníkùm. Symbol blesku se zakonèením ve tvaru šípu umístìný v rovnostranném trojúhelníku upozoròuje uživatele, že uvnitø pøístroje jsou neizolovaná místa s nebezpeèným napìtím. Velikost napìtí na takovýchto místech pøedstavuje riziko úrazu elektrickým proudem. Symbol vykøièníku umístìný v rovnostranném trojúhelníku upozoròuje uživatele, že v literatuøe dodávané s pøístrojem jsou uvedeny dùležité instrukce týkající se používání a údržby (oprav) pøístroje. Obsah tohoto návodu Zesilovaèe jsou jednokanálové koncové zesilovaèe. S použitím výkonových zesilovaèù (Booster) mùžete maximální výkon zvýšit až na 120 W nebo 240 W. Zesilovaèe Plena jsou dodávány ve tøech hlavních øadách. Smìšovací zesilovaèe (zaøízení pro zesilování øeèi): - Plena smìšovací zesilovaè 30 W - Plena smìšovací zesilovaè 60 W - Plena smìšovací zesilovaè 120 W - Plena smìšovací zesilovaè 120 W pro 2 zóny Výkonové zesilovaèe - Plena výkonový zesilovaè 120 W - Plena výkonový zesilovaè 240 W Zesilovaèe pro volání osob s více zónami volání: - Plena zesilovaè pro volání osob 120 W pro 5 zón - Plena zesilovaè pro volání osob 240 W pro 5 zón Rozšiøující pøístroje Smìšovací zesilovaèe Plena lze rozšíøit jedním nebo i více pøístroji systémovým pøíslušenstvím nebo jiným periferním zaøízením: Maximálnì 4 mikrofony Audio a/nebo telekomunikaèní vybavení: - tísòový vstup - CD pøehrávaè - magnetofon - pomocný vstup - systém bezdrátového mikrofonu (napøíklad WMS2700) Reproduktory: V reproduktory - reproduktory o impedanci 8 ohmù Akumulátorové napájení (24 Vss) Plena výkonový zesilovaè (120 W nebo 240 W) Audio procesor: - Profecta (Philips): Pro potlaèení zpìtné vazby pøi zvýšení hlasitosti. - Ekvalizér 3

4 4 PLENA SMÌŠOVACÍ ZESILOVAÈ

5 PLENA SMÌŠOVACÍ ZESILOVAÈ Popis 1 Vypínaè 2 VU metr (LED pro zapnutí napájení a úrovnì -20, -6 a 0 db) 3 Nastavení hlasitosti vstupu 1 (mikrofon) 4 Nastavení hlasitosti vstupu 2 (mikrofon) 5 Nastavení hlasitosti vstupu 3 (mikrofon) 6 Nastavení hlasitosti vstupu 4 (mikrofon) 7 Nastavení hlasitosti linkového vstupu (zdroj hudby) 8 Pøepínaè zdroje hudby (CD, magnetofon, AUX pomocný vstup) 9 Hlavní tónová clona (výšky) 10 Hlavní tónová clona (hloubky) 11 Hlavní regulátor hlasitosti (všechny vstupy kromì tísòového) 12 Pøepínaè zapnutí/vypnutí (ON/OFF) gongu. 13 Vstup 1 prioritní mikrofonní vstup (5-kolíkový DIN/symetrický vstup s fantomovým napájením) 14 Vstup 1 mikrofonní vstup (6,3 mm zdíøka jack/ symetrický vstup s fantomovým napájením) 15 Vstup 2 mikrofonní vstup (XLR/ symetrický vstup s fantomovým napájením) 16 Vstup 2 mikrofonní vstup (6,3 mm zdíøka jack/ symetrický vstup s fantomovým napájením) 17 Vstup 3 mikrofonní vstup (XLR/ symetrický vstup s fantomovým napájením) 18 Vstup 3 mikrofonní vstup (6,3 mm zdíøka jack/ symetrický vstup s fantomovým napájením) 19 Vstup 3 pøepínaè Mikrofon/Linka 20 Vstup 4 mikrofonní vstup (XLR/ symetrický vstup s fantomovým napájením) 21 Vstup 4 mikrofonní vstup (6,3 mm zdíøka jack/ symetrický vstup s fantomovým napájením) 22 Vstup 4 pøepínaè Mikrofon/Linka 23 Svorkovnice tísòového vstupu 24 Nastavení hlasitosti tísòového vstupu 25 Vstup CD (2x konektor Cinch) 26 Vstup magnetofon (tape) (2x konektor Cinch) 27 Pomocný vstup (Aux) (2x konektor Cinch) 28 Linkový výstup (XLR) 29 Výstup pro magnetofon (tape) (2x konektor Cinch) 30 Vstup/výstup vložení (2x konektor Cinch) 31 Svorka reproduktorového výstupu 100 V linka 32 Svorka reproduktorového výstupu 70 V linka 33 Svorka reproduktorového výstupu zem (0) 34 Svorka reproduktorového výstupu impedance 8 Ohmù 35 Svorky napájení 24 Vss 36 Sí ový konektor (3 pólový) 37 Šroub uzemnìní 38 Sí ová pojistka LBB1903 T1A LBB1906 T1.6A LBB1912 T2.5A LBB1914 T2.5A 39 Pøepínaè sí ového napìtí 230/240 V 40 Tlaèítko volby Zóny 1 41 Tlaèítko volby Zóny 2 5

6 PLENA SMÌŠOVACÍ ZESILOVAÈ Nastavení na desce plošných spojù VOX: Øeèové filtry: Hlasitost gongu: Pouze pro LBB1914/00: Vstup 1 má možnost zapnout hlasem ovládanou aktivaci (VOX). VOX po rozeznání hlasu pøeruší signál všech ostatních zdrojù. Pro aktivaci této funkce nastavte pøepínaè VOX (1) na ON. Srozumitelnost øeèi lze zvýšit oøíznutím hloubek obsažených v signálu. Øeèový filtr zapnete zapojením spojky ( jumperu ) pøíslušného mikrofonu na kolíky 2 a 3 (viz obrázek výše). Hlasitost gongu (Signál pro upoutání pozornosti Ding-Dong pøedcházející vlastnímu hlášení) mùžete zmìnit nastavením potenciometru VR102 Gong ( Chime ) (2). Pokud jsou k výstupnímu konektoru 100/70 V (pro Zónu 1 a/nebo Zónu 2) pøipojeny reproduktory 100 V, ujistìte se, že je propojka (3) na desce plošných spojù zapojena na správném kolíku. Požadujete-li plný výkon, zapojte ji na kolík 100 V. Pokud požadujete polovièní výkon, zapojte ji na kolík 70 V. 6

7 Krok 1 a 2 PLENA SMÌŠOVACÍ ZESILOVAÈ Instalace Pøipojení stejnosmìrného (akumulátorového) napájení Pøi použití externích akumulátorù zesilovaè pøes šroubek uzemnìní (37) uzemnìte. Uzemnìní je nutné, protože na zesilovaèi mùže být pøítomno vysoké napìtí. Uzemnìním skøíòky zesilovaèe se zvýší i elektrická stabilita systému. Poznámka: Napájecí kabel musí být vybaven pojistkou zapojenou v sérii. Musí být použita rychlá pojistka (typ F) s doporuèenou hodnotou proudu (viz obr.) Prioritní mikrofon Mikrofonní vstup 1 má paralelnì zapojen 5-pólový konektor DIN (pro mikrofon se zástrèkou DIN nebo 5 pólù) a 6,3 mm zdíøku pro konektory jack. Tento vstup má pøed všemi ostatními vstupy kromì vstupu tísòového prioritu jen tehdy, jestliže do jeho 5-pólového konektoru DIN (13) zapojíte mikrofon s 5-pólovým DIN konektorem. Pro mikrofonní vstupy 1 také lze zapnout obvod pro ovládání hlasem (VOX), který po rozeznání hlasu pøeruší signály ze všech ostatních zdrojù. Aktivace obvodu VOX je popsána na str. 6. Poznámka: Pro každý mikrofonní vstup použijte pouze jeden ze dvou možných pøípojných bodù. 7

8 Krok 3 a 4 PLENA SMÌŠOVACÍ ZESILOVAÈ Zapnutí/vypnutí gongu Podle poloh pøepínaèe gong (12) na zadním panelu zesilovaèe se po zapnutí mikrofonu 1 ozve gong (signál Ding-Dong pro upoutání pozornosti pøed hlášením). Poèáteèní nastavení úrovnì gongu je 8 db (40 V), což by mìlo vyhovìt pro vìtšinu aplikací. Pokud je to nutné, mùžete úroveò gongu zmìnit pootoèením potenciometrem VR102 Gong ( Chime ) na desce hlavního plošného spoje (viz str. 6). Poznámka: Gong se aktivuje pouze tehdy, jestliže je do 5-pólového konektoru DIN mikrofonního vstupu 1 zapojen mikrofon s 5-pólovým konektorem DIN (è. 13 na pøedchozí stranì). Mikrofonní vstupy Podle toho, jaké používáte mikrofony, zapojte je do konektoru XLR s fantomovým napájením nebo do 6,3 mm zdíøky. Pokud je to nutné, použijte prodlužovací kabel (1). Jestliže mikrofony hodláte zapojit i do vstupu 3 nebo 4, pøepnìte pøepínaè (19 nebo 22) do polohy Mic. Pokud tyto vstupu budete používat jako linkové, napøíklad pro systém WMS2700 (systém bezdrátového mikrofonu), pøepnìte pøepínaè (19 nebo 22) do polohy Line. Pro oøíznutí hloubek v signálu, a tím i zvýšení srozumitelnosti øeèi, aktivujte na desce plošných spojù øeèové filtry (viz str. 6). 8

9 Krok 5 a 6 PLENA SMÌŠOVACÍ ZESILOVAÈ Tísòový vstup Tísòový vstup slouží pro tísòová hlášení/signály. Jejich hlasitost není ovlivnìna nastavením hlavního regulátoru hlasitosti. Hlasitost tohoto vstupu však mùžete nastavit šroubovákem v bodì 24. Tísòový vstup má nejvyšší prioritu signály všech ostatních vstupù se pøeruší. Poznámka: Hlasitost nelze nastavit na nulu. Vstupy zdrojù hudby Pokud jako zdroj hudebního pozadí používáte CD pøehrávaè, magnetofon nebo tuner, propojte konektory jeho linkového výstupu s konektory pøíslušného linkového vstupu na smìšovacím zesilovaèi Plena (napø. magnetofon musí být zapojen do vstupu magnetofonu (26)). Jestliže na magnetofonu chcete nahrávat výstupní signál zesilovaèe, propojte konektory linkového vstupu magnetofonu s konektorem linkového výstupu (26) na smìšovacím zesilovaèi Plena. 9

10 Krok 7 a 8 PLENA SMÌŠOVACÍ ZESILOVAÈ Pøipojení linkového výstupu Linkový výstup je výstup pro pøipojení dalších výkonových zesilovaèù (jako napøíklad Plena Booster 120 W nebo 240 W). Poznámka: Pokud používáte výkonový zesilovaè, odpojte od smìšovacího zesilovaèe reproduktory a pøipojte je k výkonovému zesilovaèi. Viz krok 8 (str. 10) nebo 9 (str. 11). Reproduktory 100 V Smìšovací zesilovaè Plena mùže signálem napájet reproduktory 100 V linky s plným výkonem (100 V) nebo s polovièním výkonem (70 V). Poznámka: Reproduktory musí být zapojeny ve fázi všechny jejich svorky 0 propojte a zapojte na svorku 0 na zesilovaèi. Výstraha: Jmenovitý výstupní výkon zesilovaèe nesmí být pøekroèen. Vysokonapì ové (100 V) a nízkoimpedanèní (8 ohmù) reproduktory k nìmu nesmí být pøipojeny souèasnì. Pouze pro LBB1914/00: Ujistìte se, že reproduktory obou zón jsou zapojeny správnì a že propojky na desce plošných spojù (viz str. 6) pro nastavení výstupního napìtí odpovídají zamýšlenému použití zesilovaèe. 10

11 Krok 9 a 10 PLENA SMÌŠOVACÍ ZESILOVAÈ Nízkoimpedanèní reproduktory Nízkoimpedanèní reproduktory se zapojují mezi svorky 0 a 8 ohmù, a to sériovì nebo paralelnì tak, aby jejich celková impedance byla 8 ohmù (nebo více). Poznámka: Reproduktory musí být zapojeny ve fázi jejich svorky 0 propojte a zapojte na svorku 0 na zesilovaèi. Výstraha: Jmenovitý výstupní výkon zesilovaèe nesmí být pøekroèen. Vysokonapì ové (100 V) a nízkoimpedanèní (8 ohmù) reproduktory k nìmu nesmí být pøipojeny souèasnì. Pouze pro LBB1914/00: Ujistìte se, že reproduktory obou zón jsou zapojeny správnì a že odpovídají zamýšlenému použití zesilovaèe. Pøipojení k síti Pøiloženou napájecí šòùrou smìšovací zesilovaè Plena pøipojte k síti. Poznámka: Pokud je to nutné, ostrým pøedmìtem, jako napø. malým šroubovákem, pøepnìte pøepínaè 230/240 V (39) na požadované napìtí. 11

12 Krok 11 PLENA SMÌŠOVACÍ ZESILOVAÈ Chlazení a montáž do stojanu Smìšovací zesilovaèe Plena jsou urèenou pouze pro použití na stole. Pokud je montujete do 19 stojanu (racku), musíte zajistit, se zesilovaè nepøehøál (teplota okolí max. 45 C). K montáži použijte montážní úchyty (1), které lze objednat u firmy Philips (LBC 1901/00). Poznámka: Smìšovací zesilovaèe Plena nejsou vhodné pro montáž do 19 stojanu (racku) nebo jiné skøínì, ve které nemùže cirkulovat vzduch. Provoz Zapnutí/Vypnutí ON/OFF: Stisknìte tlaèítko 1. Pokud je zesilovaè správnì zapojen, zelenì se rozsvítí LED 2 (zelená). Hlasitost mikrofonu: Otáèením 3, 4, 5 nebo 6 nastavte hlasitost. Zdroj hudby: Otoèením 8 zvolte zdroj hudby na pozadí. Hlasitost linkového vstupu: Otoèením 7 nastavte hlasitost. Hloubky a výšky: Otoèením 10 zvyšte/snižte úroveò hloubek, otoèením 9 pak úroveò výšek. Hlavní regulátor hlasitosti: Otoèením 11 nastavte hlasitost všech linek/mikrofonù souèasnì. Pouze pro smìšovací zesilovaè Plena LBB1914/00 - volba zóny: Stiskem tlaèítka 40 nebo 41 aktivujte zónu (zóny). Pøi aktivované zónì tlaèítko zmìní barvu. 12

13 PLENA SMÌŠOVACÍ ZESILOVAÈ Technické parametry Smìšovací zesilovaèe Plena Sí ové napìtí 230/240 Vst, ±10%, 50/60 Hz Napìtí akumulátoru 24 Vss (max. odchylka 10%) LBB 1903/00 LBB 1906/00 LBB 1912/00 LBB 1914/00 Maximální výstupní výkon 45 W 90 W 180 W 180 W Jmenovitý výstupní výkon 30 W 60 W 120 W 120 W Vlastnosti Kmitoètový rozsah mìøený 10 db pod jmenovitým výstupním výkonem 50 Hz 18 khz (+1/-3 db) Ovládání hloubek ±8 db (na 100 Hz) Ovládání výšek ±8 db (na 10 khz) Zkreslení <1% (pøi jmenovitém výstupním výkonu na 1 khz) Vstupy Vstup 1 (5-pólový DIN zapojený paralelnì s 6,3 mm zdíøkou jack) Impedance 1 kohm, symetrický vstup Citlivost 1,0 mv Odstup S/Š 60 db (75 db pøi stejné hlasitosti) Gong 0/2 (OFF/ON Vypnut/Zapnut) volitelný (2-tónový signál pro upoutání pozornosti, pouze pro vstup DIN) Vstupy 2-4 (XLR s fantomovým napájením paralelnì s 6,3 mm zdíøkou jack) Impedance 1 kohm, symetrický vstup Citlivost 1,0 mv Charakteristika øeèového filtru -3 db na 315 Hz Odstup S/Š 60 db (75 db pøi stejné hlasitosti) Citlivost pro linkový symetrický vstup 200 mv (pouze Vstup 3 a Vstup 4) Stereo vstupy hudby Impedance Citlivost Odstup S/Š Úroveò AUX 22 kohm, nesymetrický vstup 200 mv 65 db (75 db pøi stejné hlasitosti) 25 db Tísòový vstup Impedance Citlivost Èas nábìhu (normální) Èas uvolnìní Odstup S/Š 20 kohmù, symetrický vstup 100 mv 1 V 150 ms (VOX) 2 s (VOX) 60 db Linkové výstupy/výstupy pro magnetofon Výstup pro magnetofon Line out Insertion out (vložení) Impedance 1,5 kohmu 600 Ohmù 600 Ohmù Úroveò 350 mv 1,0 V 1,0 V Priorita Tísòový Mic.1 Mic.2 Mic.3 Mic.4 AUX Úroveò priority (Mic.1 má 5-pólový DIN konektor) Úroveò priority (Mic.1 má zástrèku jack ) Okolní podmínky Rozsah provozních teplot -10 až +45 C Rozsah skladovacích teplot -40 až +70 C Relativní vlhkost <95% 13

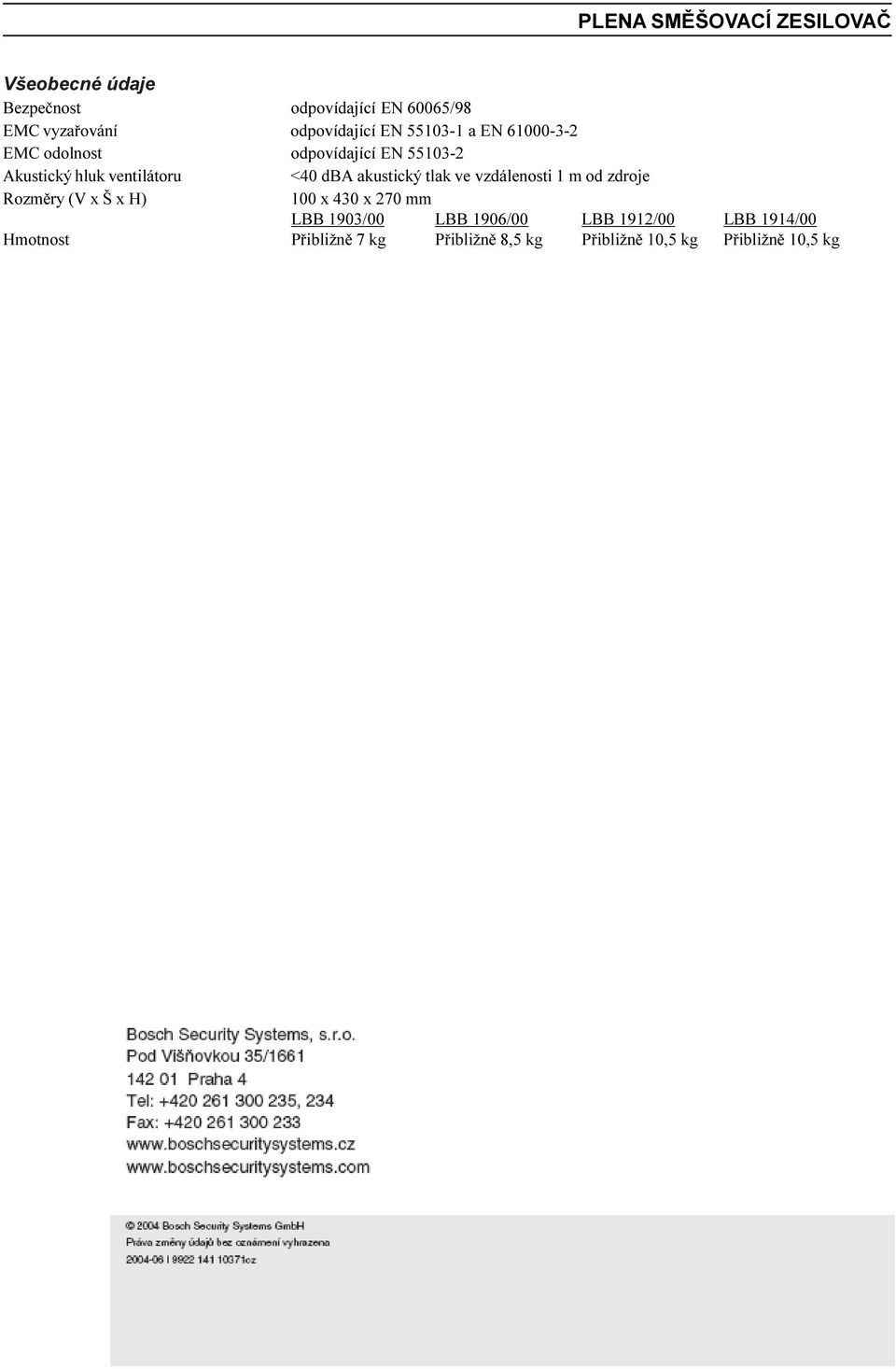

14 PLENA SMÌŠOVACÍ ZESILOVAÈ Všeobecné údaje Bezpeènost odpovídající EN 60065/98 EMC vyzaøování odpovídající EN a EN EMC odolnost odpovídající EN Akustický hluk ventilátoru <40 dba akustický tlak ve vzdálenosti 1 m od zdroje Rozmìry (V x Š x H) 100 x 430 x 270 mm LBB 1903/00 LBB 1906/00 LBB 1912/00 LBB 1914/00 Hmotnost Pøibližnì 7 kg Pøibližnì 8,5 kg Pøibližnì 10,5 kg Pøibližnì 10,5 kg Philips Electronics N.V. Práva zmìny bez oznámení vyhrazena. 14
