1 ROCKFON MediCare Air

2 ROCKFON MediCare Air Systém speciálně navržený k využití v prostorách zdravotnických zařízení, kde se upravuje tlak vzduchu jako prevence šíření infekcí, např. v chirurgických sálech, místnostech pro zotavení, intenzivní péči apod. Nepodporuje růst MRSA a vyznačuje se nízkou emisí částic (ISO třída 3) Systém je možné čistit běžnými čisticími prostředky a účinně dezinfikovat suchou párou Zvuková pohltivost třídy B a nejvyšší možná požární odolnost (třída A1) Základní panel s hranou A k dispozici ve standardních rozměrech POPIS PRODUKTU Deska z kamenné vlny Pohledová strana: bílý hydrofobní fleece s mikroteturou Zadní strana: vysoce výkonná vzduchotěsná membrána Utěsněné hrany SORTIMENT Hrana Modulové rozměry (mm) Hmotnost (Kg/m 2 ) MKV / MKV-D (mm) Doporučená montážní systém 25 2,7 50 / 100 ROCKFON System T24 A, E ECR A ,7 50 / 100 ROCKFON System XL T24 A 25 2,7 50 / 100 ROCKFON System T24 A 25 2,7 50 / 100 ROCKFON System XL T24 A 25 2,7 50 / 100 ROCKFON System T24 A 25 2,7 50 / 100 ROCKFON System T24 A, E ECR MKV = Minimální konstrukční výška MKV-D = Minimální konstrukční výška umožňující demontáž kazety. VLASTNOSTI Čištění Vysavačem Vlhkým hadříkem Čištění párou (dvakrát ročně) Chemická odolnost: odolný zředěným roztokům čpavku, chlóru, kvartérním amonným sloučeninám a peroidu vodíku Povrchová odolnost Zvýšená pevnost povrchu a odolnost vůči nečistotám. Hygiena Kamenná vlna nepředstavuje potravu pro mikroorganismy Mikrobiologická rezistence třídy M1 splňuje požadavky Zóny 4 (velmi vysoké riziko) dle normy NF S :2013. Pro účely testování byl použit zlatý stafylokok (MRSA), kvasinková houba Candida Albicans a plíseň Aspergillus Brasiliensis. Baktericidní a fungicidní účinek čištění suchou párou splňuje požadavky normy NF EN (>5 log10) a NF EN (>4 log10), což znamená, že desinfekce je velmi účinná. Čisté prostory Třída ISO 3 Tlak vzduchu Systém je vhodný k použití ve všech oblastech, kde se upravuje tlak vzduchu jako prevence šíření infekcí. Díky vysoce výkonné vzduchotěsné membráně na zadní straně a utěsněným hranám v kombinaci s klipy HDC2 (8 klipů na každý panel o rozměru mm) je míra úniku netěsnostmi nižší než 0,5 m3/h/m2/ Pa při tlaku v rozpětí od 5 do 40 Pa. Pro zlepšení výkonu v prostorách, kde jsou požadavky na tlak vzduchu ještě přísnější, doporučuje ROCKFON použít na nosnou konstrukci neoprenovou pěnovou pásku s uzavřenými buňkami či utěsněnou nosnou konstrukci. Pro další informace prosím kontaktujte zákaznický servis.

3 ZDRAVOT- NICTVÍ VLASTNOSTI Zvuková pohltivost α w : 0,80 (Třída B) Tloušťka (mm) / Závěs (mm) 1,0 0,9 0,8 0,7 0,6 α p 0,5 0,4 0,3 0,2 0,1 0, Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz α w NRC 25 / 200 0,45 0,55 0,80 1,00 1,00 1,00 0,80 B 0,90 Třída zvukové pohltivosti ISO Reakce na oheň A1 Odraz světla 85% Odolnost proti vlhkosti a rozměrová stabilita Do 100% RH 1/C/0N Prostředí Klima interiéru Plně recyklovatelné Vybrane vyrobky ROCKFON byly označeny ekologickymi značkami

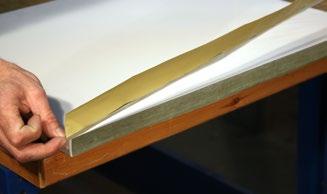

4 Těsnící páska Pro utěsnění ů naše společnost nabízí lepíci pásku z hliníkové fólie. Má dobrou přilnavost na stropní desku a eliminuje emise vláken a prachu, což je velmi důležitá vlastnost pro prostředí zdravotní péče, kde je nutné emise vláken vyloučit. Nabízí rychlé a snadné použití. Těsnicí páska je vzduchotěsná, odolná proti oděru a vlhkosti. Dodává se v rolích o šířce 75 mm a délce 50 m. 1. Proveďte požadovaný ořez 2. Změřte délku hrany a připočítejte 10 mm, sloupněte z pásky podkladovou vrstvu 3. Přiložte pásku k hraně tak, aby byl na začátku ponechán přesah 5 mm 4. Přitlačte pásku k hraně 5. Otočte podhledovou kazetu zadní stranou nahoru 6. Sloupněte podkladovou vrstvu pásky 7. Přehněte okraj a přitlačte pásku k povrchu kazety 8. Proveďte založení pásky v rohu 9. Otočte podhledovou kazetu zpět přední stranou nahoru a dokončete na čelní straně

5 Zajišťovací klipy U některých aplikací, jako například při mechanickém čištění / dezinfekci podhledových kazet nebo v přetlakových prostorách s požadavkem na zajištění vzduchotěsnosti, může být nutné přichytit podhledové kazety k nosné konstrukci. Klipy doporučujeme umístit vždy 15 mm od rohů. Další klipy pak rovnoměrně mezi ně: 8 klipů pro desky o rozměru mm a 12 klipů pro desky o rozměru mm. K dispozici jsou dva typy zajišťovacích klipů: 1. HDC1 2. HDC2 V kombinaci s 38 mm vysokou nosnou konstrukcí Chicago Metallic se pro podhledové desky o tloušťce 20 mm používá klip HDC1 a pro panely o tloušťce 25 mm klip HDC 2. Tyto klipy lze ručně upravit tak, aby fungovaly jako jednostranné klipy. Dořezávané podhledové desky doporučujeme po obvodu stropu připevnit pomocí vhodného silikonového těsnícího přípravku. *Vzduchotěsnost systému ROCKFON MediCare Air byla zdokumentována. Doporučené rozvržení klipů svítidlo svítidlo HDC 1 (použijte v místě spojení desek) HDC 2 (použijte v místě spojení desek)

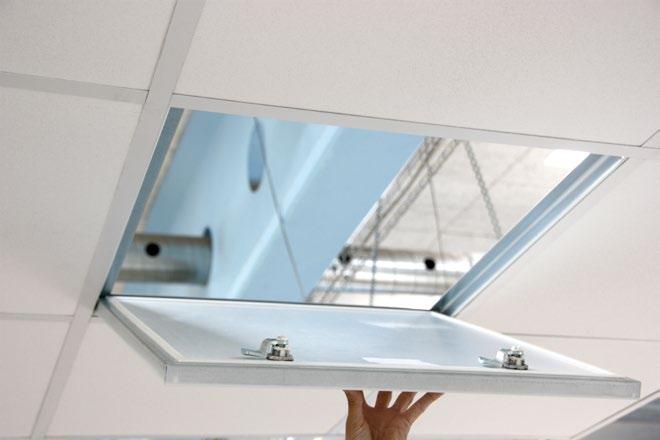

6 Vzduchotěsný revizní otvor ROCKFON vyvinul vzduchotěsný revizní otvor, do kterého je stropní kazeta ROCKFON (MediCare Plus / MediCare Air) vlepena pro zajištění jednotného vzhledu a co nejlepší akustiky. Revizní otvor je vyroben z pozinkované oceli s bílým práškovým ochranným nátěrem. Je vybaven dvěma zámky a je vhodný pro nosnou konstrukci Chicago Metallic T24 Click 2890 / Chicago Metallic T24 Hook Dodává se v rozměru mm. Vzduchotěsnost mezi rámem otvoru a dvířky je zajištěna polyesterovým těsněním. Rám otvoru se vkládá za T profily nosné konstrukce. Ačkoliv je poměrně lehký (5,25 kg se stropními podhledy), pro zlepšení stability doporučujeme použít přídavné závěsy. Ohledně dalších informací se obraťte na společnost ROCKFON. V případě poškození je možné po demontáži zámků stropní panel snadno nahradit novým panelem. Vzduchotěsnost tohoto vzduchotěsného revizního otvoru v kombinaci s prvkem MediCare Air je patřičně zdokumentována. Pro zlepšení vzduchotěsnosti celého systému stropu / otvoru doporučujeme použít pásku z neoprenové pěny na konstrukci nebo konstrukci s předem aplikovaným těsněním. Na vyžádání je k dispozici shrnutí výsledků zkoušek. Pro další informace se obraťte na náš zákaznický servis. Jednotný povrch stropu a snadné otevírání. Snadný přístup k technickému zařízení budovy.
