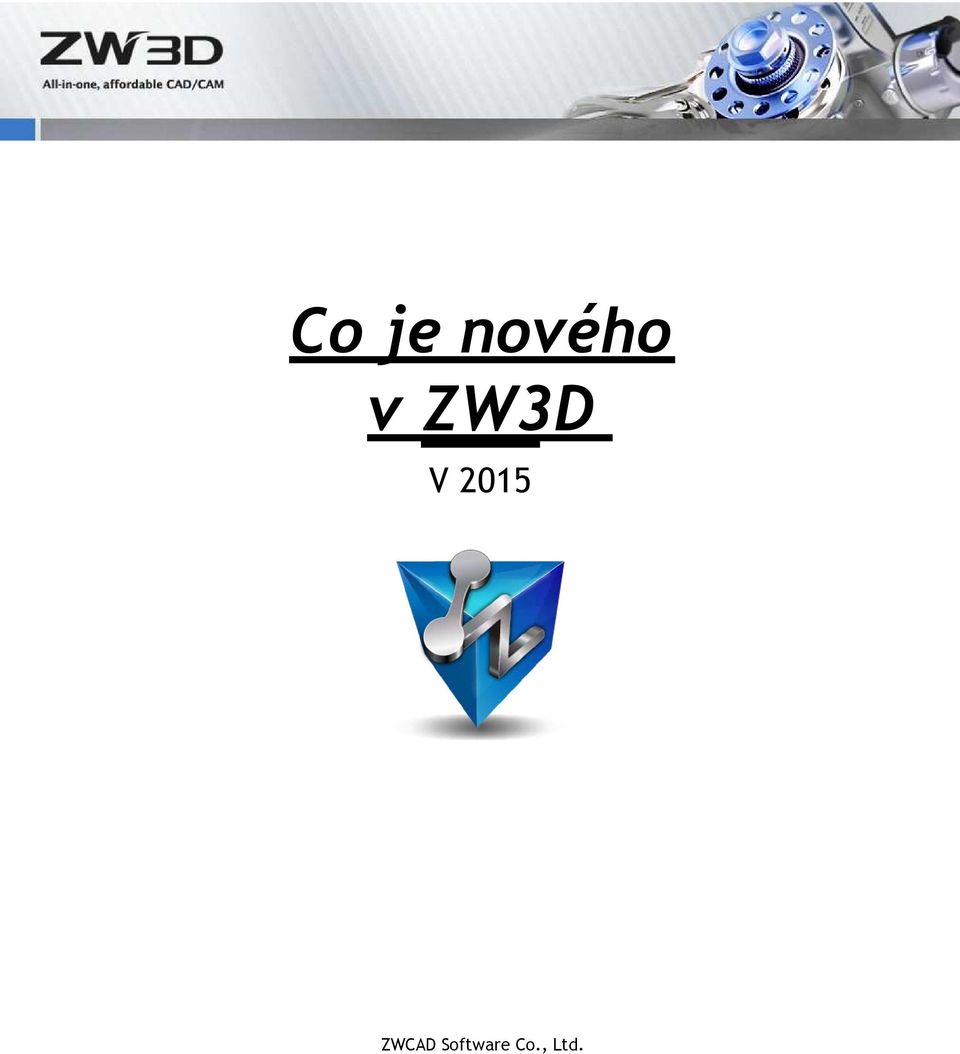

1 Co je nového v ZW3D V 2015 ZWCAD Software Co., Ltd.

2 Obsah Základní prvky.6 Správa souborů... 6 Nová podpora automatické zálohy sekce 8 Nový formulář "Uložit opravené dokumenty".8 Uživatelské prostředí... 8 Měnitelné rozvržení 9 Zjistit 9 Překladač.10 Import a Export.10 Léčit.10 CAD Náčrt...11 Kreslení 11 Odštípnuté "Prolnutí křivky".13 Nový "Vzor" 13 Omezení.14 Nový Formulář pro "Zobrazit omezení"..15 Vylepšené "Úhlové" kótování..16 Zjistit.16 Vylepšené "Stavy omezení"..16 Aktualizované měření pro podporu 3D entity..18 Správce historie.18 1

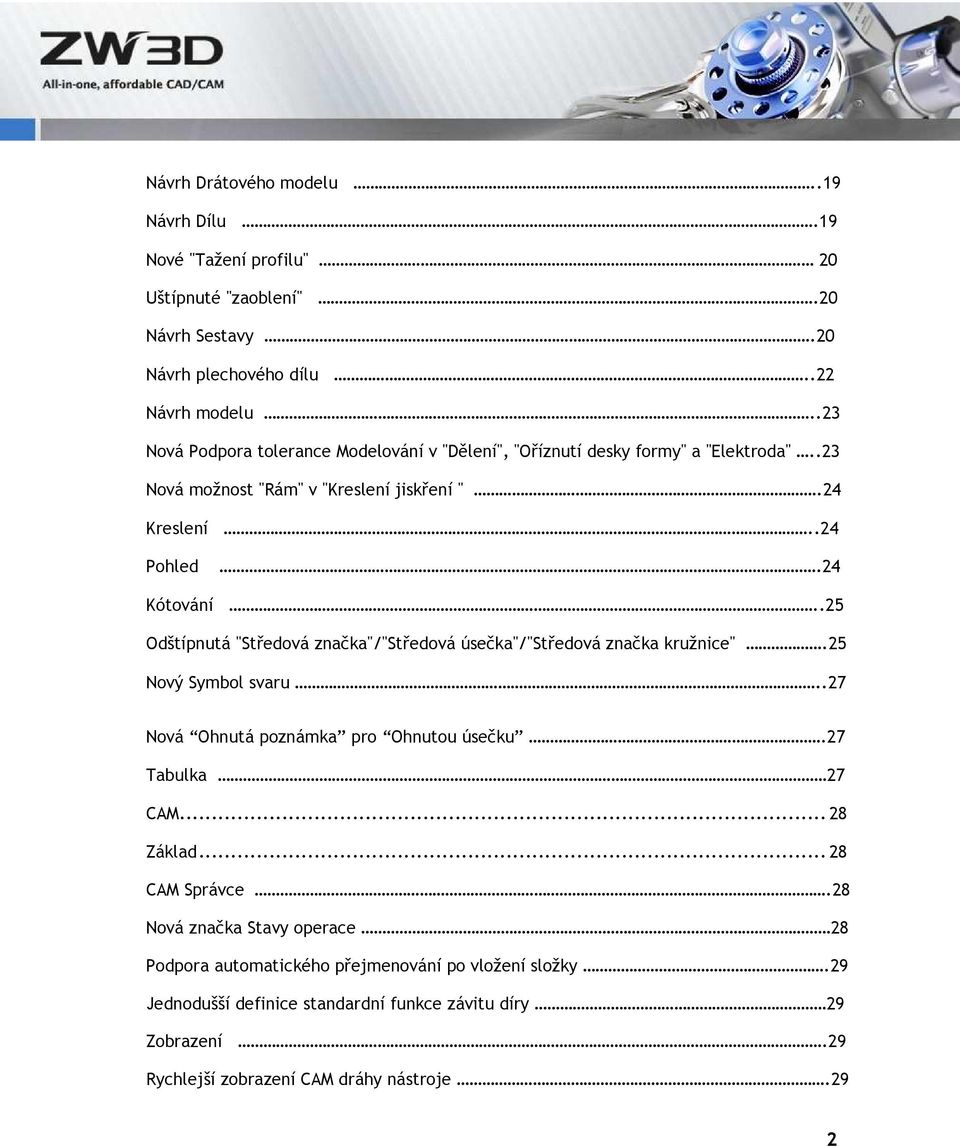

3 Návrh Drátového modelu..19 Návrh Dílu.19 Nové "Tažení profilu" 20 Uštípnuté "zaoblení".20 Návrh Sestavy.20 Návrh plechového dílu..22 Návrh modelu..23 Nová Podpora tolerance Modelování v "Dělení", "Oříznutí desky formy" a "Elektroda"..23 Nová možnost "Rám" v "Kreslení jiskření ".24 Kreslení..24 Pohled.24 Kótování..25 Odštípnutá "Středová značka"/"středová úsečka"/"středová značka kružnice".25 Nový Symbol svaru..27 Nová Ohnutá poznámka pro Ohnutou úsečku.27 Tabulka 27 CAM Základ CAM Správce.28 Nová značka Stavy operace 28 Podpora automatického přejmenování po vložení složky.29 Jednodušší definice standardní funkce závitu díry 29 Zobrazení.29 Rychlejší zobrazení CAM dráhy nástroje.29 2

4 Přesné filtry řezů a dráhy nástroje v CAM pohledu..30 Generování dráhy nástroje Hrubování.30 Kompletní oblast obrábění.30 Pokračující řezy v ostrém rohu a úzká oblast..31 Zbytkové hrubování..32 Více kontrolovatelný zbytek materiálu.32 Stabilní detekce oblasti.33 3D odsazení..34 Stabilní krok řezu a hladká dráha nástroje.34 Lepší roh.34 Kompletní obrábění..35 Podpora menšího kroku řezu..35 Omezení uhlů..35 Více stabilní detekce úhlu.35 Dokončovací obrábění mezi dvěma oblastmi.36 Odkaz a spojení v Rychlém frézování 36 Stabilní struktura dráhy nástroje.36 Nové typy Vedení do/ven..37 Nová definice a Spojení a odkaz..40 Bezpečné a více racionální principy..41 Zjednodušené přidělení posuvu.42 Frézka 5.43 Podpora kalkulace založená na STL.43 3

5 Nový Cikcak směr v bočním řezu.44 Podpora pro oříznutí bočního řezu..45 Podpora řezu založená na STL v Z úrovni..45 Zpracování dráhy nástroje Nový seznam operace 45 Zjednodušený příkaz 46 Nová šablona a více informací 46 Jednoduší pro úpravu.47 Nový výstup v CL souboru..47 Soustružení.47 Polotovar max/min velikost..50 Délka nástroje..50 Poznámka: Důležité vylepšení, jsou v tomto článku označena s 4

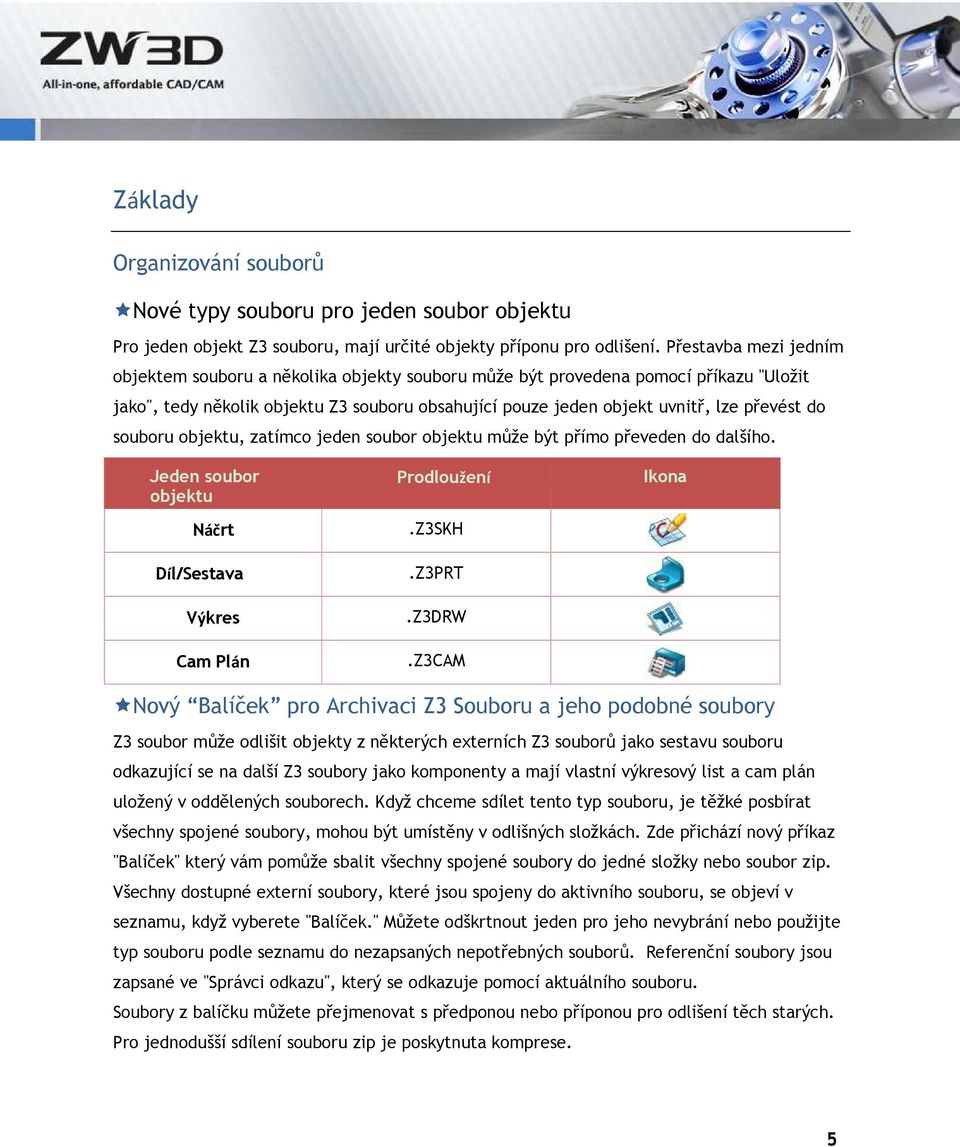

6 Základy Organizování souborů Nové typy souboru pro jeden soubor objektu Pro jeden objekt Z3 souboru, mají určité objekty příponu pro odlišení. Přestavba mezi jedním objektem souboru a několika objekty souboru může být provedena pomocí příkazu "Uložit jako", tedy několik objektu Z3 souboru obsahující pouze jeden objekt uvnitř, lze převést do souboru objektu, zatímco jeden soubor objektu může být přímo převeden do dalšího. Jeden soubor objektu Náčrt Díl/Sestava Výkres Cam Plán Prodloužení.Z3SKH.Z3PRT.Z3DRW.Z3CAM Ikona Nový Balíček pro Archivaci Z3 Souboru a jeho podobné soubory Z3 soubor může odlišit objekty z některých externích Z3 souborů jako sestavu souboru odkazující se na další Z3 soubory jako komponenty a mají vlastní výkresový list a cam plán uložený v oddělených souborech. Když chceme sdílet tento typ souboru, je těžké posbírat všechny spojené soubory, mohou být umístěny v odlišných složkách. Zde přichází nový příkaz "Balíček" který vám pomůže sbalit všechny spojené soubory do jedné složky nebo soubor zip. Všechny dostupné externí soubory, které jsou spojeny do aktivního souboru, se objeví v seznamu, když vyberete "Balíček." Můžete odškrtnout jeden pro jeho nevybrání nebo použijte typ souboru podle seznamu do nezapsaných nepotřebných souborů. Referenční soubory jsou zapsané ve "Správci odkazu", který se odkazuje pomocí aktuálního souboru. Soubory z balíčku můžete přejmenovat s předponou nebo příponou pro odlišení těch starých. Pro jednodušší sdílení souboru zip je poskytnuta komprese. 5

7 Nová Automatická obnova souboru pro uložení neuložených změn Okno ZW3D se může kdykoliv zavřít z odlišných důvodů jako bez elektřiny, vypnutí OS systému nebo chyba ZW3D. Toto vypnutí může způsobit ztrátu dat, pokud nejsou soubory uloženy. Kromě toho starého pro zálohování sekce, je zde další způsob "Vytvořit automatickou obnovu souboru každých X minut" aby vám pomohli automaticky uložit soubor a obnovit jej po každém vypnutí. Tato možnost je v Konfiguraci > Obecné > a soubory automaticky uloženy pomocí této možnosti je vložena podle vaší uživatelské složky ZW3D > dočasně > obnovení složky a budou automaticky otevřeny v ZW3D pro kontrolu nebo uložení. Tak jak ukazuje levá legenda, formulář "Obnova souboru" zapisuje všechny neuložené soubory s jejich poslední časovou úpravou, zdroj souborů a náhled obrázku. Neotevřené soubory zůstanou na disku pokud je neotevřete nebo nevymažete manuálně, zatímco otevřené soubory budou odstraněny po normálním uzavření ZW3D. 6

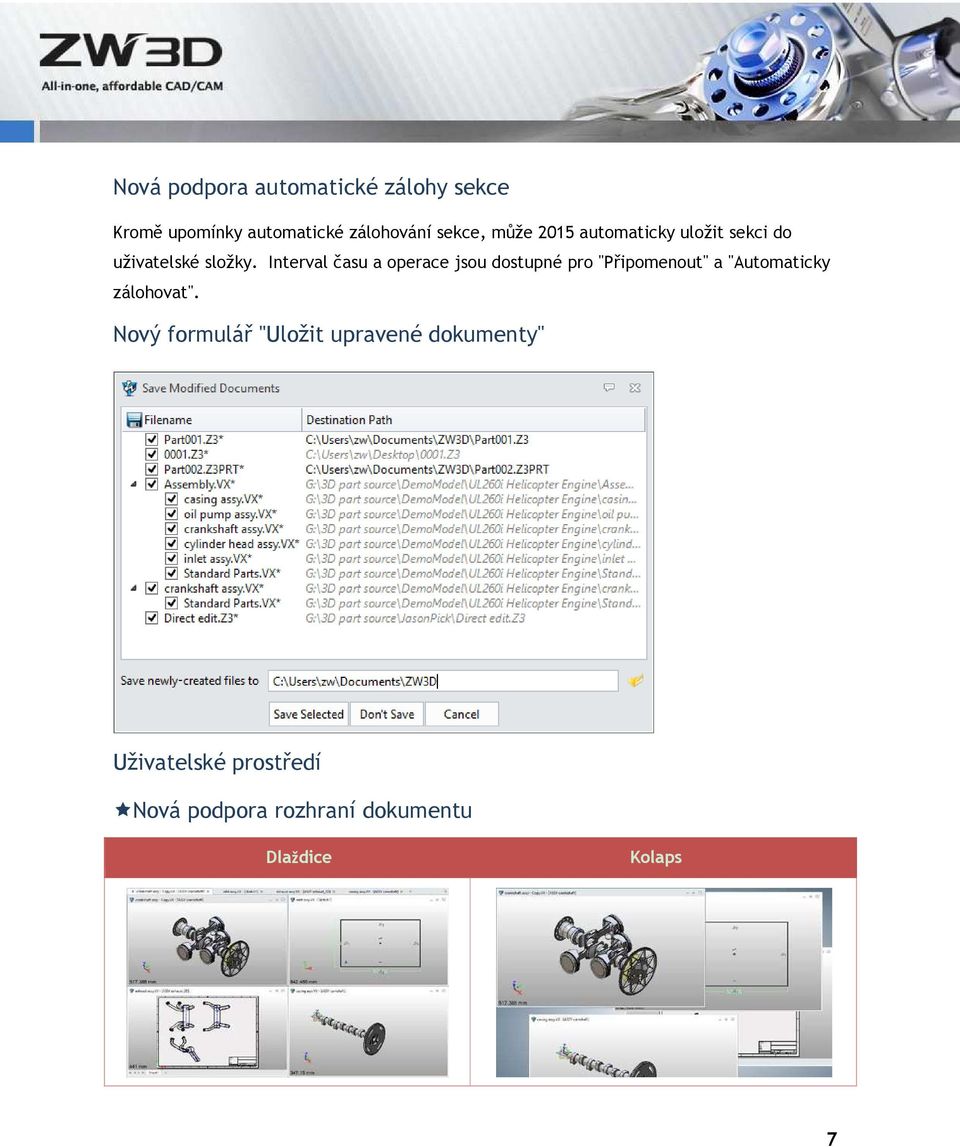

8 Nová podpora automatické zálohy sekce Kromě upomínky automatické zálohování sekce, může 2015 automaticky uložit sekci do uživatelské složky. Interval času a operace jsou dostupné pro "Připomenout" a "Automaticky zálohovat". Nový formulář "Uložit upravené dokumenty" Uživatelské prostředí Nová podpora rozhraní dokumentu Dlaždice Kolaps 7

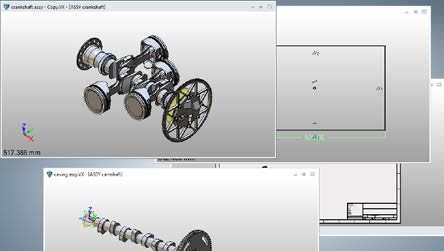

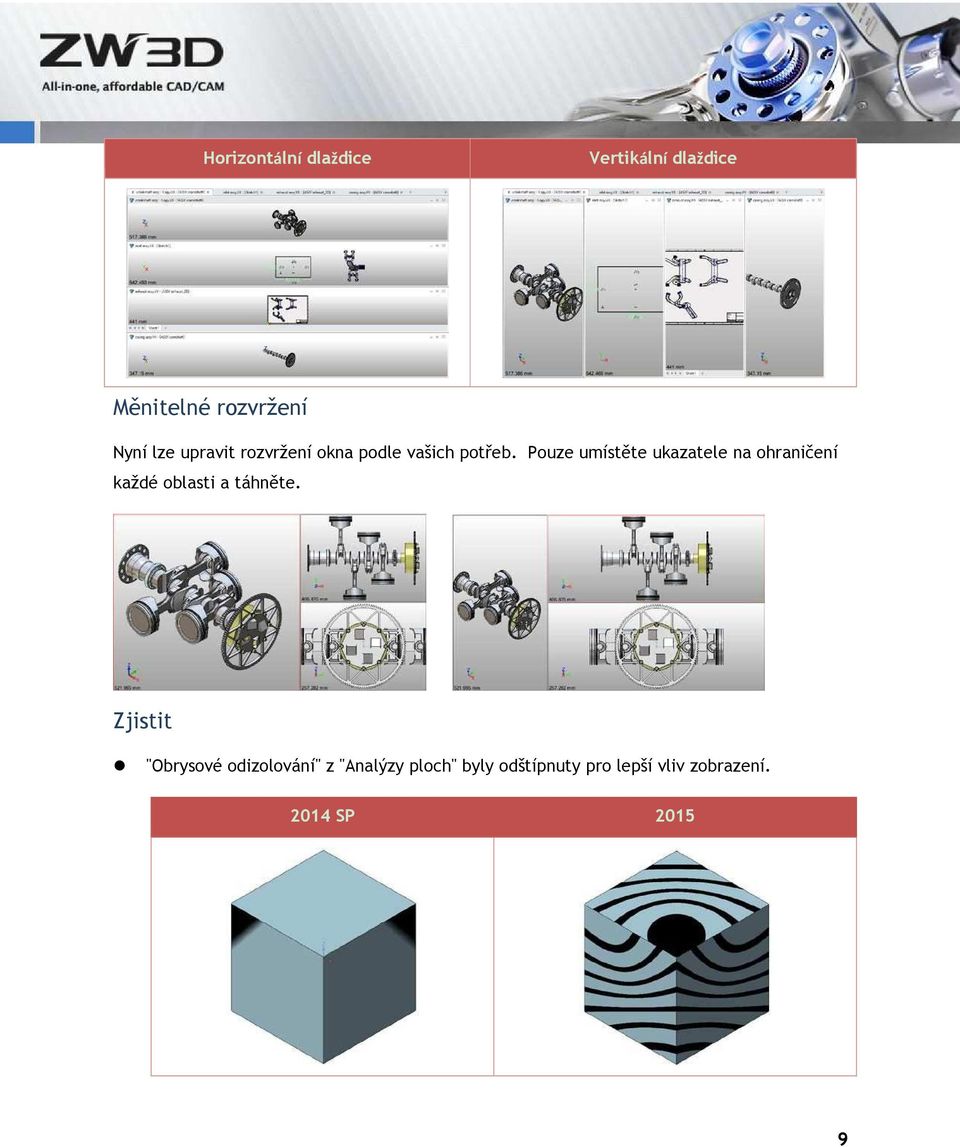

9 Horizontální dlaždice Vertikální dlaždice Měnitelné rozvržení Nyní lze upravit rozvržení okna podle vašich potřeb. Pouze umístěte ukazatele na ohraničení každé oblasti a táhněte. Zjistit "Obrysové odizolování" z "Analýzy ploch" byly odštípnuty pro lepší vliv zobrazení SP

10 "Kontrola úkosu" z "Analýzy ploch" poskytuje více kontrolních úhlů pro další klasifikovaní úhlu úkosu. "Analýza tloušťky" má vlastní upravenou možnost "Minimum", což by mělo nyní poskytnout správnou hodnotu. Překladač Import & Export Aktualizovaný import jádra pro třetí stranu formátů Podporovaná verze ACIS importu je až do R25. Podporovaná verze CATIA V5 byla změněna z R6~R23 (V5~6R2013) na R8~R24 (V5~6R2014). Nová možnost "Import nastavení geometrie jako hladina" pro import CATIA V5. Podporovaná verze Inventor importu je až do Přímé kopírování a vložení entit ze ZWCAD do ZW3D Pokud máte nainstalovaný ZWCAD, můžete kopírovat některé entity se ZWCAD a poté je vložit do ZW3D náčrtu nebo výkresového listu pomocí Ctrl+V. Léčit 1 0

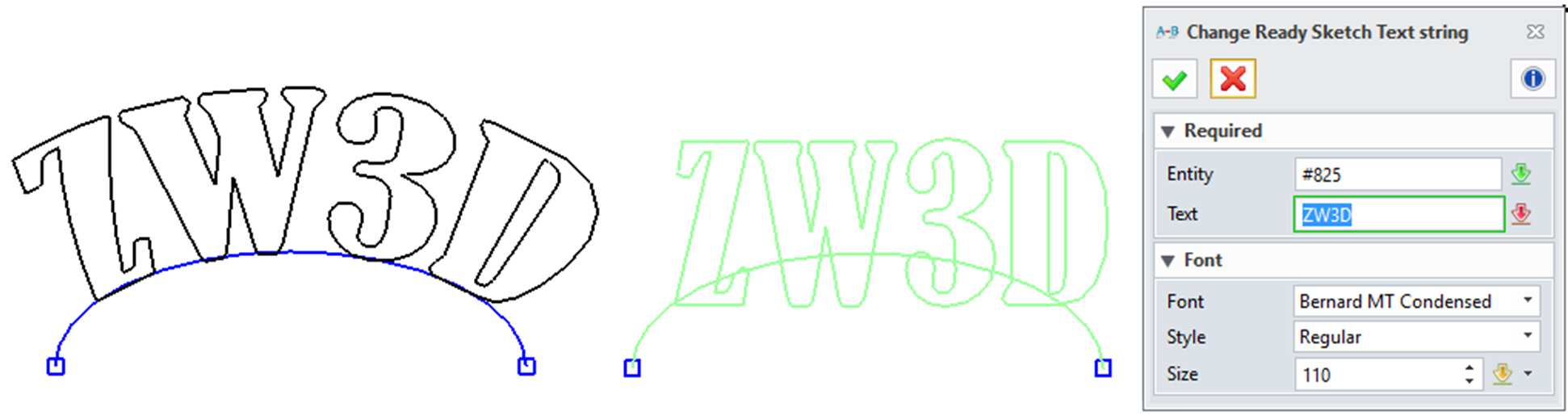

11 Aktualizované "Léčit/Analýza" Nový strom pro "Léčit/Analýza" poskytuje čistší a jednodušší použití. Analýza Léčit CAD Kreslení Náčrtu Aktualizovaný Ready Sketch Text pro podporu definice 1 1

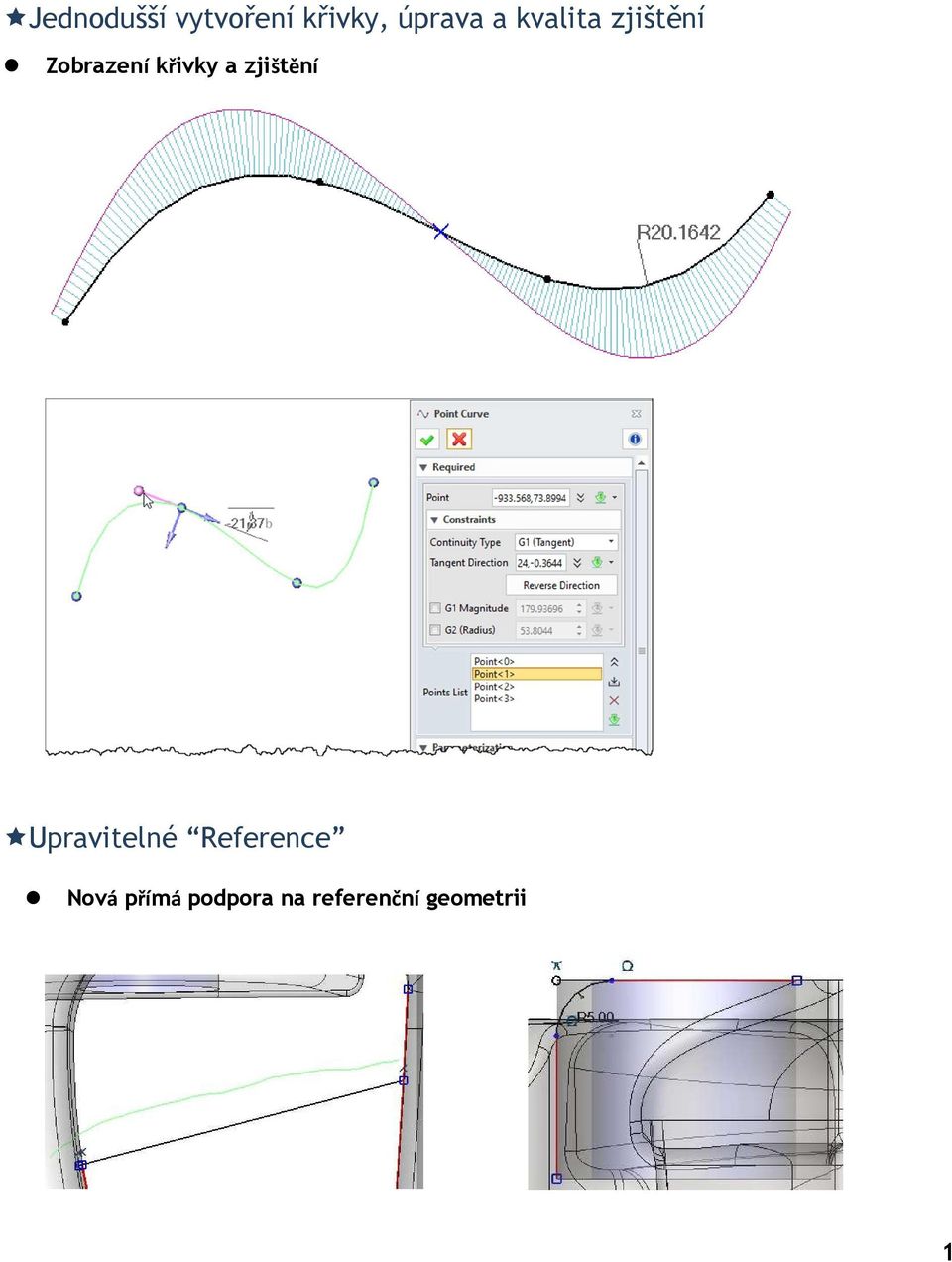

12 Jednodušší vytvoření křivky, úprava a kvalita zjištění Zobrazení křivky a zjištění Upravitelné Reference Nová přímá podpora na referenční geometrii 1 2

13 Nová Sílové oříznutí Příkaz "Sílové oříznutí" nabízí jednoduchý způsob pro oříznutí nebo odstranění entit. Odštípnuté "Prolnutí křivky" Všechny křivky vytvořené pomocí "Prolnutí křivky" kromě úsečky budou definovány v rovnicemi se třemi stupni, aby zajistili, že lze křivky použit s G2 kontinuitou a plochy, vybudované z křivky lze přiložit do G2 kontinuity. Nový "Vzor" Funkce Nový vzor poskytuje jednodušší způsob pro vytvoření odlišných stylů vzoru. 1 3

14 Omezení Aktualizované řešení omezení Aktualizovaná přesnost omezení pro více přesnější řešení Byl aktualizován řešitel omezení pro přesnější řešení omezení pomocí použití vyšší přesnosti řešení SP 2015 Automatické změny uchopení vazby Nastavení uchopení pro automatickou detekci vazby Pomocí výchozího nastavení budou poskytnuta všechny vazby. Pokud chcete vypnout některé vazby během uchopení, pouze je odškrtněte. Tečná vazba je přidána do Automatické vazby. 1 4

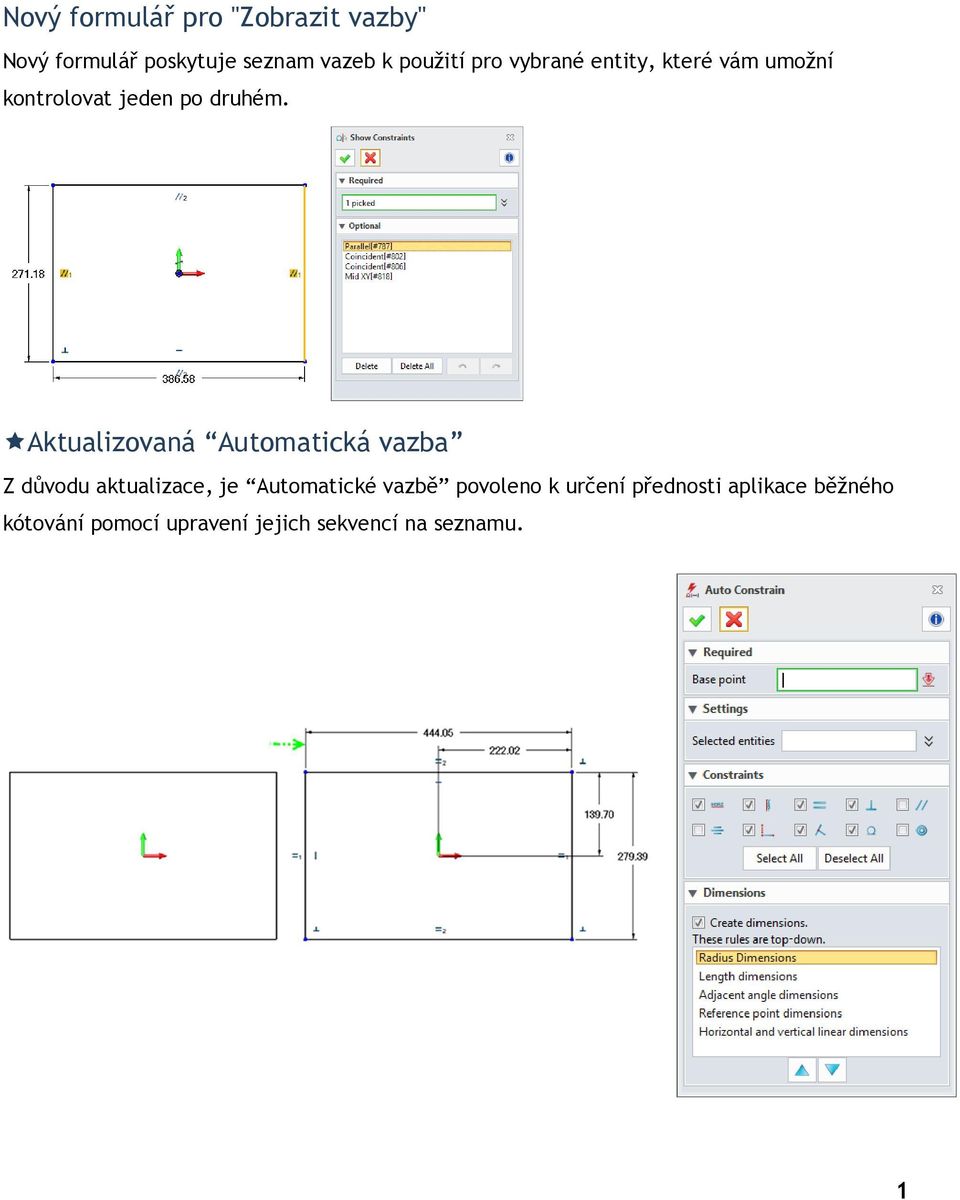

15 Nový formulář pro "Zobrazit vazby" Nový formulář poskytuje seznam vazeb k použití pro vybrané entity, které vám umožní kontrolovat jeden po druhém. Aktualizovaná Automatická vazba Z důvodu aktualizace, je Automatické vazbě povoleno k určení přednosti aplikace běžného kótování pomocí upravení jejich sekvencí na seznamu. 1 5

16 Vylepšené "Úhlové" kótování "Úhlové" kótování funguje na křivkách. Směr tečny interpolačních bodů a koncových bodů je to, k čemu patří tato kóta. úsečka a křivka Křivka a křivka Body na křivce Křivka a vertikál ní Křivka a horizon tální Zjistit Vylepšené "Stavy omezení" Příkaz "Stavy omezení je odštípnut v 2015 pro poskytnutí jednoduššího způsobu. 1 6

17 Nové Zobrazení otevřeného konce Zap/Vyp v DA panelu nástroje "Zobrazit Otevřený konec Zap/Vyp" v panelu nástroje je pro zapnutí kontroly a toho, kde aktuální náčrt otevřel entity pomocí jednoduchého vyhledání malého modrého obdélníčku. Nové zjištění Přesahu Příkaz "Přesah" zobrazí výsledek náčrtu. 1 7

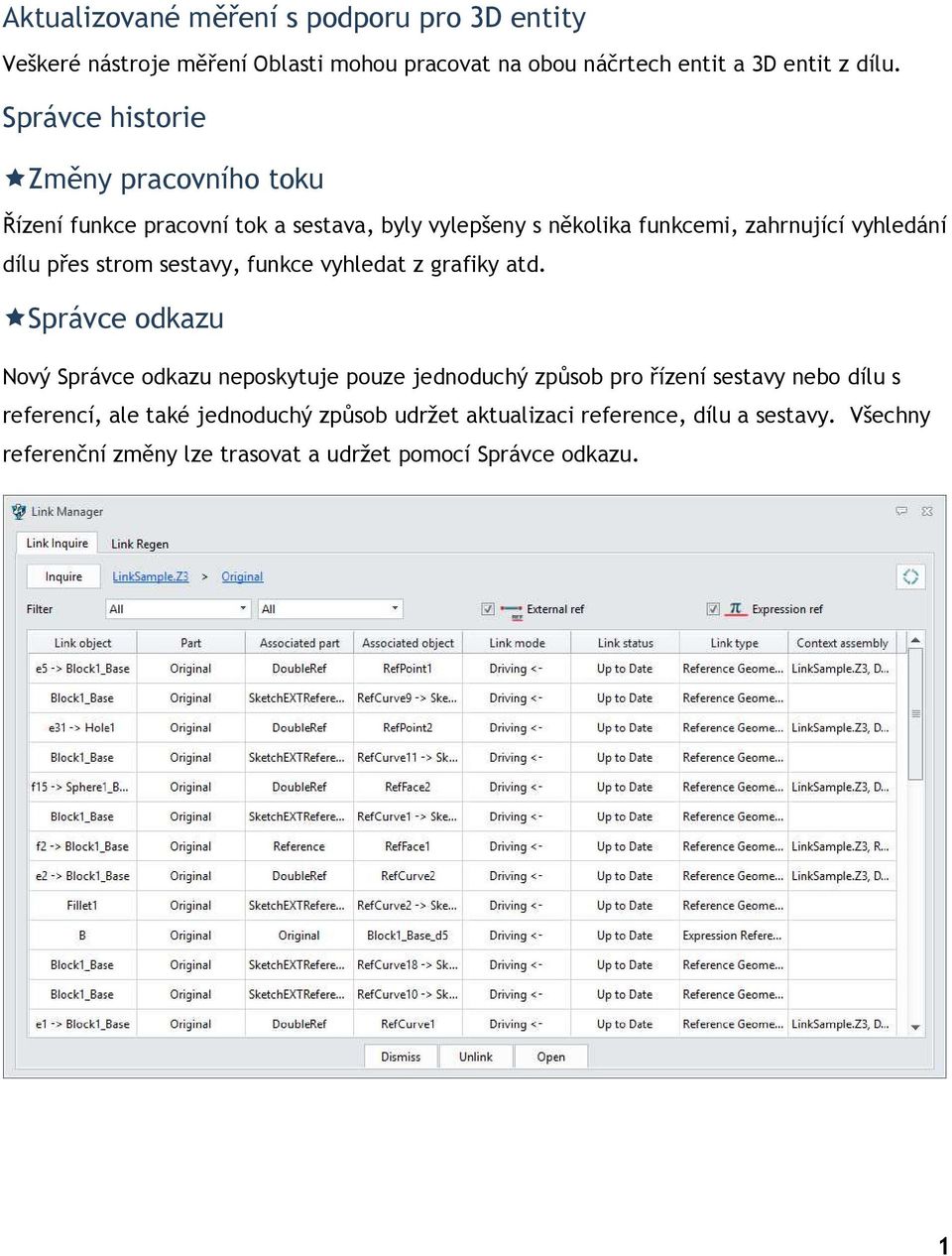

18 Aktualizované měření s podporu pro 3D entity Veškeré nástroje měření Oblasti mohou pracovat na obou náčrtech entit a 3D entit z dílu. Správce historie Změny pracovního toku Řízení funkce pracovní tok a sestava, byly vylepšeny s několika funkcemi, zahrnující vyhledání dílu přes strom sestavy, funkce vyhledat z grafiky atd. Správce odkazu Nový Správce odkazu neposkytuje pouze jednoduchý způsob pro řízení sestavy nebo dílu s referencí, ale také jednoduchý způsob udržet aktualizaci reference, dílu a sestavy. Všechny referenční změny lze trasovat a udržet pomocí Správce odkazu. 1 8

19 Návrh Drátového modelu Více řídících bodů v "Přes bod křivky" Návrh Dílu Aktualizována Díra" pro více strojírenských elementů a typu závitu Přidaná klasifikace aplikace 3 nové typy, Obecná díry, Vyčištění díry a Závit díry, jsou přidány do původní klasifikace k ohybu ve šroubech a závitu do odlišných operací. Větší podpora typů závitu Typy závitu jsou přidány k pokrytí více praktického využití. Nová podpora vestavěné zkosení Vylepšená "Síť křivky" Pracovní tok "Síť křivky" byl změněn aby byl schopny vytvořit lepší Síť s větší kontrolou, zatímco je přidáno nové zařízení nastavení seznamu. Uzavřené ohraničení Nespokojená kontinuita 1 9

20 Nové "Tažení profilu" "Tažení profilu" podporováno pro vytvoření jakéhokoliv TAŽENÍ bez řídící křivky. Uštípnuté "zaoblení" Je posílena detekce podřezání, když je ohraničení křivky protnuto s funkci geometrie SP 2015 Návrh Sestavy Správce sestavy Správce sestavy je základní okno, které poskytuje informace sestavy a je to strana, jejím prostřednictvím provedete návrh sestavy. Vylepšení správce sestavy zvýší pracovní výkonnost vaší sestavy. 2 0

21 Oddělený režim Kombinovaný režim Oddělený režim je jako "preference komponentu" kromě toho, že zarovnání pod sestavy se zobrazí podle jejich uzlů pro pozdější přímou editaci. Podle "Kombinovaného režimu" budou všechna zarovnání použita na komponentech zapsána podle jejich komponentu uzlů. Renovovaná "Kontrola rozhraní" Obsáhlé vylepšení byly provedeny v příkazu "Kontrola rozhraní" pro zvýšení provedení na velkých sestavách. 2 1

22 Regenerovaný "Rozložený pohled" Rozložený pohled sestavy byl znovu upraven aby fungoval jako část konfigurace sestavy, kde můžete definovat odlišný rozložený pohled pro každou konfiguraci sestavy. Návrh plechového dílu Nová podpora řízeného Excelu pro K-Faktor K-Faktor je před definován s materiálem pomocí dodaného excel souboru. Nová tabulka Ohyb je plochá délka ohnutí neutrální hladiny. Nový vzorec Ohybu 2 2

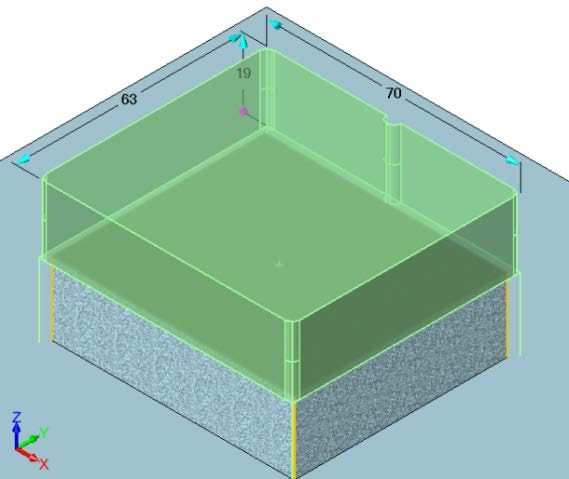

23 Návrh modelu Nová Podpora tolerance Modelování v "Dělení", "Oříznutí desky formy" a "Elektroda" SP 2015 Odpojené dělení plochy Spojené dělení plochy Vylepšené "Zamaskování nástroje elektrody" Nová možnost "Šablona" pro využití upravené velikosti. Můžete použít tlačítko "Uložit" pro uložení vlastní velikosti pro další použití. Je zde nový atribut "Velikost polotovaru", který můžete použít v kreslení "Tabulka elektrody". Nová možnost "R setback" v tabulce Značka pro přidání zaoblení do rohů. 2 3

24 Nová možnost "Rám" v "Kreslení jiskření " Tato nová možnost vám umožní definovat, která funguje jako původní bod pro umístění černé na pracovní kus. Návrh svarů Nový modul Svar poskytuje jednodušší způsob pro vytvoření strukturálních dílů a navyšuje schopnost vytvoření sváru pomocí zabudované knihovny náčrtu. Kreslení pohledu Nová "Izometrická sekce pohledu" Obnovený Dělený pohled 2 4

25 Kótování Aktualizované měřítko na kótě Nová podpora 3D Měření Nový typ kóty nazvaný "3D měření" byl představen v 2015 pro podporu kóty v izometrickém pohledu. Odštípnutá "Středová značka"/"středová úsečka"/"středová značka kružnice" Nov podpora pro nastavení přípony. "Středová značka" pomocí možnosti "Použít jednotlivou příponu". Středová úsečka funguje na příkazech "Průsečík" a "Ze dvou úseček". Více kontroly pro "Středovou značku kružnice". Vytvořit jako kruhovou středovou úsečku Zobrazit prodloužení úseček 2 5

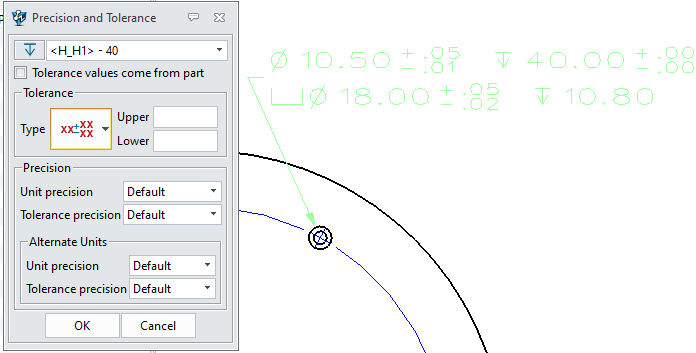

26 Vylepšení popisku díry Individuální podpora tolerance pro každou hodnotu popisku díry Pro každý parametry díry můžete nastavit tolerance. Kde jej najdete Kreslení > Ribbon Kóta > Upravit kótu > Upravení tolerance Podpora pro kótu na Boolean nebo podpořené díry Před 2015, potřebovaly Boolean nebo importované díry aby byli před přidáním kóty označeny pro popis díry. Nyní není potřeba je označovat, pouze přímo zakótovat. Velikost koaxiálních děr, bude načten v úsečce pokud nepasují s definovaným typem díry. 2 6

27 Nový Symbol svaru Housenka Housenka je nový symbol svaru, který je použit pro manuální přiložení do promítnutých hran pohledu. Můžete mít kontinuální nebo přerušované lemy s určenou velikostí lemů a délce na připojených hranách. Koutový svar Koutový svar je symbol pro konec pohledu svaru na pohledu. Nová Ohnutá poznámka pro Ohnutou úsečku Tabulka Automatické rozpoznání díry pro "tabulku díry" 2 7

28 Vylepšený štítek v tabulce Kusovník Více kontrolního ID číslování Pořadí pomocí názvu Regenerační ID Pořadí jako sestava Vlastní pořadí po uspořádaní CAM Základ CAM Správce Nová značka Stavy operace Ve verzi je přidán otazník pro zobrazení nevypočtených stavů a jsou upraveny některé ikony CAM správce, čím jsou přehlednější stavy operací. Zde jsou jako příklady Lem a Spirálový řez. Stavy Značka Popis Příklady Nevypočtené (bez Ikona operace, s otazníkem napravo. dráhy nástroje) Vypočtené (zobrazit) Ikona operace, s červenou úsečkou vlevo. Vypočtené (skryté) Ikona zamaskované operace, bez červených Ikona operace, úseček. s červenými úsečkami Uzamčené vlevo, se značkou napravo. (zobrazit) Ikona zamaskování operace, bez červené Uzamčené (skryté) úsečky, se značkou napravo. Potřeba aktualizac Ikona operace, s červenou úsečkou a vykřičníkem vlevo. Potřeba e aktualizac Ikona zamaskování operace, bez červené úsečky, ale s vykřičníkem vlevo. e (skrýt) Potřeba aktualizace ale se značkou napravo. s vykřičníkem po uzamčení (Značka uzamčení má vyšší prioritu než otazník). uzamčená 2 8

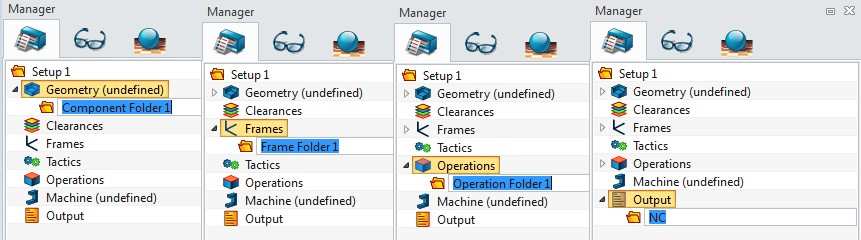

29 Podpora automatického přejmenování po vložení složky Automatické přejmenování je plně podporováno ve všech složkách zahrnující Komponent složky, Funkce složky, Rám složky, Operace složky a NC složka. Jednodušší definice standardní funkce závitu díry Standardní závit díry je jednodušší k určení Funkce Díra z důvodu nového nastavení tabulky Závit díry v CAD. Zobrazení Rychlejší zobrazení CAM dráhy nástroje Porovnání s 2014 SP, bude mít zobrazení dráhy nástroje v % zrychlení, speciálně v případech s typem ARC. 2 9

30 Přesné filtry řezů a dráhy nástroje v CAM pohledu Nové filtry, výběry řezů a dráhy nástroje jsou přesnější v CAM pohledu pro optimalizaci CAM zobrazení. Generování dráhy nástroje Kompletní oblast obrábění V Hrubování, jsou chybějící nebo nepoužité řezy, když vypočteme dráhu nástroje s tloušťku polotovaru, velký krok, určený nástroj a tolerance, které jsou spojeny s vyhledáním polotovaru odsazení a ohraničení řezu. Nyní je vylepšena detekce oblasti, je stabilnější a přesnější pro získání požadované dráhy nástroje v Hrubování. Vyhledání polotovaru na ohraničení a vytvoření dráhy nástroje na strane dílu SP

31 Dokončovací obrábění s nastavením velkého kroku v oblasti, které selhalo pro vytvoření dráhy nástroje SP 2015 Pokračující řezy v ostrém rohu a úzké oblasti Jsou to malinké a rozbité řezy Hrubování v rozích. Ve verzi 2015 byla vylepšena přesnost a sekvence řezání bodů. Nyní jsou malinké části odstraněny a celá dráha nástroje je hladší jako na obrázku. Také pomůže Dokončení dráhy nástroje, aby se vyhnul rozdělení/nedokončení dráhy nástroje v úzké oblasti SP

32 Zbytkové hrubování Více kontrolovatelný zbytek materiálu Nyní má minimální zbytek výšky definici k detekci zbytku materiálů pomocí normálního povrchu. Tímto způsobem, je jednodušší kontrolovat zbytek materiálů. Čím větší minimální zbytek výšky tím méně bude nalezeno zbytku materiálu, takže malinké mohou být odstraněny. S novou definicí, je výchozí minimální zbytek výšky změněn na 0.5. Zde jsou výsledky Minimálního zbytku výšky = 0.1, 0.5, 1 v ZW3D 2014 SP a SP

33 Stabilní detekce oblasti Vylepšení detekce zbytkového materiálu blízko ohraničení, když je operace ve Zbytkovém hrubování SP 2015 Odstranit nepotřebnou dráhu nástroje detekce oblasti ve Zbytkovém hrubování SP

34 3D Odsazení Stabilní krok řezu a hladká dráha nástroje Při nastavení malých kroků, je odsazení 3D dráha nástroje pro použití, speciálně na vertikální stěně. S novým algoritmem, řezy vždy udrží stabilní krok pro 3D odsazení, což je hladší a stabilnější SP 2015 Lepší roh Řezy v rozích jsou přesnější, speciálně v ostrých rozích a s malou velikostí kroku SP

35 Kompletní obrábění Nové odsazení 3D algoritmu získá přesnější detekci oblasti řezu po odsazení a může se vyhnout některým chybějícím řezů v rozích SP 2015 Podpora menšího kroku řezu Nyní můžete nastavit Minimální Zoubkování = 0,0005 in v operaci 3D odsazení pro hladší 3d odsazení dráhy nástroje s vyšším výpočtem přesnosti. Teoreticky s minimálním zoubkováním = , podporujeme výběr poloměru = 0.03 mm Ball/Bullnose nástroje. Omezení uhlů Více stabilní detekce úhlu Detekce úhlu je vylepšena pro získání požadované oblasti k vytvoření dráhy nástroje s větším Strmým úhlem, což znamená odstranit "vybroušenou" dráhu nástroje na vertikální zdi SP

36 Dokončovací obrábění mezi dvěma oblastmi S určeným Strmým úhlem, zde budou některé neořezané oblasti mezi plochou oblastí a strmou. Nyní byly více dokončeny detekce oblasti a obrábění SP 2015 Odkaz a spojení Rychlém frézování Stabilní struktura dráhy nástroje Ve verzi 2015, je znovu zrekonstruován každý element dráhy nástroje. Nyní máme několik základních elementů zahrnující Řez, Vedení ven, Zrychlit, Spojit, Zpomalit, Vnoření, Vedení do. 3 6

37 Odkazy jsou označeny pomocí zvednutí nástroje a jsou zde dva typy: se zvednutím nástroje a bez. Takže jsou zde dva prototypy dráhy nástroje jako tyto: ([ ] označen jako díl) Řez vedení ven [ zrychlit spojit (zdvižení nástroje) zpomalit ] [ vnořit vedení do ] - řez Řez vedení ven (volitelné) [ zrychlit (volitelné) link(bez zdvižení) zpomalit(volitelné) ] [ vnořit vedení do ](volitelné) - řez Jak můžete vidět, některé jsou volitelné, což znamená, že je můžeme kontrolovat. S odlišným nastavením, získáme odlišné spojení dvou prototypů. Nové typy Vedení do/ven Jsou zde nové odkazy zahrnující Krátké, Dlouhé a Výchozí spojení. Ve verzi 2015, je Krátké a Dlouhé spojení klasifikováno pomocí absolutní vzdálenosti, která není spojena s % Kroku. Výchozí spojení lze použít když se nepodaří vytvořit Krátké nebo Dlouhé spojení. Kromě toho, poskytujeme "Přidat odkaz do Krátkého spojení" pro kontrolu, zda potřebujeme vedení ven před Krátkým spojením nebo ne. Zde jsou typy spojení: Prototypy Krátké spojení Dlouhé spojení Výchozí spojení Spojit (bez zdvižení) Na povrchu spline \ \ Spojit (se zdvižením) Optimalizované vyčištění Optimalizované vyčištění Optimalizované vyčištění Nechá nás použít, jaký typ spojení získáme. 3 7

38 Typ spojení Popis Dráha nástroje Na Povrchu Spojení se spojí do další dráhy přímočaře. Pokud je mezi dráhami funkce konvexní, bude přímá úsečka promítnuta na obrábění dílu jako 3D spojení. Krok Spojení se kříží na XY rovině a sníží se pro vertikální klesání pro získání dalšího bodu řezu. Spline Spojení následuje spline, což je hladší a udržuje tečnu pro řezy. Optimalizov áno Zvednutí nástroje k určení roviny s vzestupnou vzdálenosti do povrchu dílu. Spojení bude zrychleno před a po. Čistit Zvednutí nástroje pro bezpečné vyčištění, takže je zde zrychlení před spojením a zpomalení po spojení. 3 8

39 Typy Odkazu jsou dokončeny v operaci Hrubování a Dokončení. Jsou poskytnuty dvě možnosti pro případ, že první selže. V každém typu, zjednodušíme nastavení, které jsou jednoduší pro porozumění a kontrolu, i v editoru dráhy nástroje. Typ odkazu Popis Dráha nástroje Oblouk_Úsečka Prodlouží tečnu úsečky a vloží tangenciální oblouk na konec úsečky. Takže vedení prochází přes oblouk poté úsečkou, vedení ven prochází přes úsečku a poté oblouk. Parametry: Typ oblouku (horizontální, vertikální, normální), poloměr oblouku, Rampa_oblouk Nástroj se zaboří do materiálu v určeném úhlu, následuje oblouk s určeným poloměrem. Parametry: Poloměr oblouku, úhel rampy, výška rampy Podél_Dráhy nástroje Nástroj se zaboří do materiálu v určeném úhlu, následuje směr řezu. Pokud není řez uzavřen, odkaz následuje obrácený směr řezu. Parametry: Šikmý úhel, šikmá výška Žádný Vedení do/ven je vytvořen a prázdný při výběru tohoto typu. 3 9

40 Nová definice a Spojení a odkaz Přesné rozhodnutí oblasti Zavřít/otevřít Prodloužili jsme tečnu úsečky se vzdálenosti jako Poloměr nástroje abychom rozhodli, jeli to Uzavřený nebo otevřený řez, takže získáme více spojení a odkaz. Lepší rampa Krátké spojení Spline krátkého spojení je optimalizované, takže vytvoříme spline mezi dvěma úrovni řezu. S novým krátkým spojením, získáme vylepšení v případech, kdy spojení selhalo a ve zbytkovém hrubování SP 2015 Jednoduší prodloužení Dokončení Nyní pouze nastavíme "Přidat odkaz do krátkého spojení" jako "Ano" a vybrat "Oblouk_úsečka" typu vedení do/ven, nastavte "Poloměr oblouku" jako 0 a "Délka" jako určení vzdálenosti, poté přichází prodloužení. 4 0

41 4 1

42 Bezpečné a více racionální principy Inteligentní šikmá plocha v Hrubování a) V Hrubování, je přijatelný pouze typ Rampy_Oblouk a typ Podél_Dráha nástroje, a není zde odkaz, po vybrání dalších typů. Když vybereme typ Ramba_oblouk ale selže, bude degradován do typu Podél_Dráhy nástroje, což je bezpečná šikmá plocha a přizpůsobí všechny řezy. b) Je optimalizována umístění rampy_oblouk, zahrnující udržení tečny oblouku, pro detekci zbytku materiálu pro bezpečnost, pro nedokončenou rampu_oblouk, pokud zde není žlab atd. Zde je případ s uzavřenou kapsou, která je 20mm široká. Dráha nástroje je vytvořena s D10 plochým nástrojem a 2mm velikost kroku, bez tloušťky. Nastavení Šikmý oblouk 50% Poloměr nástroje Udržuje tečnu oblouku do prvního řezu, generovaná v bezpečné pozici bez žlabu a kolize. 70% Poloměr nástroje První řez oblouku bude použit jako střed oblouku, když je větší než tečna. Jeho bod bude použít Po snížení a úsečka přímo do řezu bude generována. 90% Poloměr nástroje Když je oblouk větší, najdeme možnou pozici pro šikmý oblouk a udržíme první bod řezu na oblouku, takže šikmý oblouk nebude příliš daleko. 4 2

43 V první úrovni řezu, potřebuje oblouk rampy držet tečnu do řezu a kontrolovat, pokud je zde dutina s dílem, jelikož se může dotknout vrcholu polotovaru. Pokud je to bezpečné, bude šikmý úhel generován. Bezpečné vnoření a vzdušný přístup Nyní prodloužíme úsečku pro získání vnějšího polotovaru, při vzdušném přístupu, a také detekci všech vnoření k udržení bezpečné vzdálenosti s nástrojem a neoříznutého materiálu, takže zde není kolize. Zjednodušené přidělení posuvu Jsou zjednodušeny Rychlosti a Posuvy a rychlost/posuv přiděleny do každého elementu a výchozí hodnota je upravena, když je zrekonstruován každý element dráhy nástroje. Normálně je Posuv vnoření přidělen do Vnoření, Posuv je Vedení do/ven, Traverze posuvu je pro Spojení zvednutí nástroje. V Hrubování, přidělíme Posuv vnoření pro vední do typu Rampa_Oblouku a Podél_Dráhy nástroje, což je zobrazeno v rampě. 4 3

44 Posuvy Posuv vnoření Zapojit posuv Tažení posuvu Traverze posuvu hrubost/dokončit posuv řezu Rapidní posuv Elementy dráhy nástroje Vnoření Vedení do Rampa_oblouk a typ Podél_dráhy nástroje v hrubování Vedení do Vedení ven Spojit se zdvižením nástroje Spojit bez zvednutí nástroje Zrychlení zpomalení Frézka 5 Podpora kalkulace založená na STL Nyní může být stl vložen do 5x bočního řezu. Podporuje vedení typu "Válec". Zde je příklad dráhy nástroje na STL dílu. Kromě toho poskytujeme nový parametr nazvaný "odchylka Y - osi" pro definici počátku válce. Jsou zde tři možnosti zahrnující Žádný, Střed, Okno ohraničení. Můžete jej najít v nastavení Průvodce osy. 4 4

45 Střed: použijte střed ohraničení jako počátek. Okno ohraničení: použijte střed okna ohraničení jako počátek. Nový Cikcak směr v bočním řezu Cikcak směr je přidán v 5X bočním řezu, aby se vyhnul zdvižení nástroje mezi úrovni řezu. Můžete jej najít v nastavení Kontrola řezání. Zde je dráha nástroje Cikcak. 4 5

46 Podpora pro oříznutí bočního řezu Funkce oříznout v bočním směru, pomůže uživateli odstranit nepotřebné řezy. Podpora řezu založený na STL v Z úrovni Jelikož podporujeme kalkulaci Frézky5 dráhy nástroje na STL dílu, je nyní řez schopný toto udělat na STL SP 2015 Zpracování dráhy nástroje Nový seznam operace Ve verzi 2015 nabízíme nový seznam výstupu operace s novým rozvržením nové šablony, která může zobrazit hodně užitečné informace pro uživatele, jako základní informace obrábění, parametry operace a nástroje. 4 6

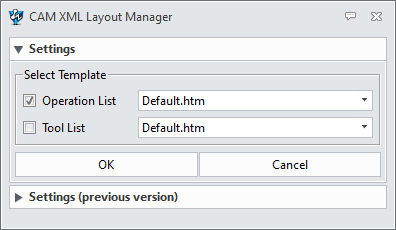

47 Zjednodušený příkaz Použijeme příkaz pojmenovaný "Výstup seznamu operace" který zahrnuje staré příkazy výstupu jako "XML výstup", "HTML výstup" a "Výstup seznamu nástrojů". Nastavení a příkaz výstupu jsou následující: Nová šablona a více informací Vybrat šablonu. Výchozí je pojmenovaná "Výchozí.htm" uložená v adresáři \output_def\htmltemplates. Otevřete novou šablonu, najdete nové rozvržení a hodně informací. a) Základní informace: Zahrnující Název společnosti, obráběný díl, programátor, datum atd, většina je vložena uživatelem. b) Informace operace/nástroje: Zahrnující: Název programu, parametry nástroje, rychlost, posuv, tloušťka, hodnota kroku 4 7

48 c) Inspekce kvality Jednoduší pro úpravu Nyní můžeme použít aplikace, které podporují úpravu HTML souboru, pro kontrolu a úpravu rozvržení a hodnoty parametru v seznamu operace. Kromě toho, můžete vytvořit novou šablonu a uložit ji v adresáři šablon. Když budete potřebovat výstup jako šablonu, pouze ji vyberte ve formuláři nastavení šablony. Nový výstup v CL souboru Soustružení Podpora kompenzace nástroje při dokončení u soustruhu Je podpořen nový nástroj v Dokončovacím soustružení, s pěti možnostmi pro kontrolu dráhy nástroje a NC výstup pro plnou kontrolu. 4 8

49 Možnosti Popis Dráha nástroje NC soubor Počítač Dráha nástroje s kompenzaci vybraného nástroje. Kontrola Dráha nástroje bez kompenzace Výstup G41 na počátku a konci Opotřeben í Dráha nástroje s kompenzaci vybraného nástroje. Výstup G41 na počátku a konci Obráce né opotře bení Dráha nástroje s kompenzaci vybraného nástroje. Výstup G41 na počátku a konci Off Dráha nástroje bez kompenzace 4 9

50 Podpora výstupu Hrubování a dokončení u soustruhu v cyklu. Formát u hrubovacího soustružení je následující: Formát u dokončovacího soustružení je následující: Rychloposuv ve Soustružení. Nyní je podpořen "RAPID" pro výstup v CL souboru, když nastavíte rozsah Posuvu jako "Rapid". Následující případ si vezměte jako příklad. Toto je dráha nástroje Dokončení u soustruhu s vnořením a přechodem rychloposuvem. Výstup je v CL soubor s "Rapid": 5 0

51 Polotovar max/min velikost Jelikož je maximální XYZ a minimální XYZ polotovaru užitečný údaj pro uživatele v obrábění, nyní jej můžeme vytáhnout v CL souboru. Najdete je v šabloně souboru pojmenované machine_all.mdf v adresáři \output_def. Není to výstup pomocí výchozího nastavení. Zde je formát a klíčová slova: STOCK/@xMin@,@yMin@,@zMin@,@xMax@,@yMax@,@zMax@ The CL soubor s velikostí polotovaru: Délka nástroje Je podporován výstup Délky nástroje v CL souboru, klíčové slovo je následující: CUTTER/@TOOL_FL@ Najdete jej v šabloně souboru pojmenované machine_all.mdf v adresáři \output_def. Není to výstup pomocí výchozího nastavení. CL soubor s délkou nástoje: 5 1
