LI 9AS. Montáž a návod na použití. Tepelné čerpadlo vzduch/voda pro vnitřní instalaci. Česky. Objednací číslo:

Transkript

1 LI 9AS Montáž a návod na použití Česky Tepelné čerpadlo vzduch/voda pro vnitřní instalaci Objednací číslo: FD 8607

2 Obsah 1 Prosím ihned přečtěte... CZ Důležitá upozornění...cz Zákonné předpisy a směrnice...cz Energii šetřící manipulace s tepelným čerpadlem...cz-2 2 Účel použití tepelného čerpadla... CZ Oblast použití...cz Způsob práce...cz-2 3 Rozsah dodávky... CZ Základní zařízení...cz Rozvodná skříňka...cz Regulátor tepelného čerpadla...cz Balík příslušenství...cz-3 Česky 4 Přeprava... CZ-4 5 Umístění... CZ Obecně...CZ Odvod kondenzátu...cz Hluk...CZ-4 6 Montáž... CZ Obecně...CZ Připojení vzduchu...cz Připojení na straně topení...cz Elektrické připojení...cz-6 7 Uvedení do provozu... CZ Obecně...CZ Příprava...CZ Postup...CZ-6 8 Čištění / ošetřování... CZ Ošetřování...CZ Čištění topné strany...cz Čištění vzduchové strany...cz-8 9 Poruchy / hledání závad... CZ-8 10 Vyřazení z provozu / likvidace... CZ-8 11 Informace o zařízení... CZ-9... A-I CZ-1

3 1 Česky 1 Prosím ihned přečtěte 1.1 Důležitá upozornění Přístroj není vhodný pro provoz frekvenčního měniče. Před otevřením zařízení je třeba zajistit, že jsou všechny proudové obvody odpojeny od napětí. Tepelné čerpadlo lze při přepravě naklápět pouze do 45 (v jakémkoli směru). Tepelné čerpadlo a přepravní paleta jsou spojeny pouze obalovou fólií. Oblast nasávání a výfuku nesmí být zúžena nebo zatarasena. Dodržujte pravotočivé pole: V případě provozu s nesprávným směrem otáčení může dojít k poškození kompresoru. Nikdy nepoužívejte čisticí prostředky obsahující písek, sodu, kyselinu nebo chloridy, neboť by mohly poškodit povrch. Aby se zabránilo usazeninám (např. rzi) v kondenzátoru tepelného čerpadla, doporučujeme použít vhodný systém ochrany proti korozi. Před otevřením zařízení je třeba zajistit, že jsou všechny proudové obvody odpojeny od napětí. Práce na tepelném čerpadle smí provádět pouze autorizovaný a odborný servis pro zákazníky. 1.2 Zákonné předpisy a směrnice Při konstruování a výrobě tepelného čerpadla byly dodrženy všechny příslušné směrnice ES, předpisy DIN a VDE (viz Prohlášení shody ES). U elektrického připojení tepelného čerpadla musí být dodrženy příslušné normy VDE, EN a IEC. Kromě toho musí být dodrženy podmínky pro připojení od energetického závodu. Při připojení topného zařízení musí být dodrženy příslušné předpisy. 1.3 Energii šetřící manipulace s tepelným čerpadlem Koupí tohoto tepelného čerpadla přispíváte k ochraně životního prostředí. Předpokladem pro energeticky úsporný provoz je správné dimenzování tepelného čerpadla a zařízení na využití tepla. Zvláště důležité pro efektivitu tepelného čerpadla je, aby teplotní rozdíl mezi topnou vodou a zdrojem tepla byl udržován co možná nejnižší. Proto naléhavě doporučujeme pečlivé dimenzování zdroje tepla a topného zařízení. O jeden Kelvin (jeden C) vyšší teplotn rozdíl vede k zvýšení spotřeby elektřiny o cca 2,5%. Je třeba dbát na to, aby při dimenzování topného zařízení byly zohledněny také zvláštní spotřebiče, jako např. příprava teplé vody, a byly dimenzovány pro nízké teploty. Podlahové topení (plošné topení) je díky nízkým teplotám topné vody (30 C až 40 C) optimální pro použití s tepelným čerpadlem. Během provozu je důležité, aby nedocházelo ke znečištění tepelných výměníků, neboť se tím zvyšuje teplotní rozdíl a zhoršuje se tak topný faktor. Značný příspěvek k energeticky úspornému používání přináší také v případě správného nastavení regulátor tepelného čerpadla. Další informace jsou uvedeny v návodu k použití regulátoru tepelného čerpadla. 2 Účel použití tepelného čerpadla 2.1 Oblast použití Tepelné čerpadlo vzduch/voda je možné použít ve stávajících nebo nově budovaných topných zařízeních. Tepelné čerpadlo je konstruováno výhradně k ohřevu topné a užitkové vody! Tepelné čerpadlo je vhodné pro monoenergetický a bivalentní provoz do teploty venkovního vzduchu -20 C. Při trvalém provozu musí být dodržena teplota vratné topné vody vyšší než 18 C, aby bylo zajištěno bezproblémové odmrazování výparníku. Tepelné čerpadlo není dimenzováno pro zvýšenou potřebu tepla během vysušování stavby, proto musí dodatečnou potřebu tepla zajistit speciální přístroje dodané stavbou. K vysušování stavby na podzim nebo v zimě doporučujeme instalovat dodatečnou elektrickou topnou tyč (k dostání jako příslušenství). Přístroj není vhodný pro provoz frekvenčního měniče. 2.2 Způsob práce Venkovní vzduch je nasáván ventilátorem a veden přes výparník (výměník tepla). Výparník vzduch ochladí, tj. odebere z něj teplo. Získané teplo je ve výparníku přeneseno na pracovní médium (chladivo). Za pomoci elektricky poháněného kompresoru je přijaté teplo díky zvýšení tlaku "napumpováno" na vyšší teplotní úroveň a přes kondenzátor (výměník tepla) předáno topné vodě. Přitom se používá elektrická energie, aby se teplo z okolí dostalo na vyšší teplotní úroveň. Jelikož energie odebraná ze vzduchu je přenášena na topnou vodu, označujeme tento přístroj jako tepelné čerpadlo vzduch/voda. Tepelné čerpadlo vzduch/voda se skládá z hlavních částí výparníku, ventilátoru a expanzního ventilu, a z nehlučného kompresoru, kondenzátoru a elektrického řízení. Při nízkých venkovních teplotách se vzdušná vlhkost usazuje na výparníku jako námraza a zhoršuje přenos tepla. Tepelné čerpadlo podle potřeby výparník automaticky odmrazuje. Podle počasí přitom mohou na výfuku vzduchu vznikat vlečky páry. CZ-2

4 3.4 3 Rozsah dodávky 3.2 Rozvodná skříňka 3.1 Základní zařízení Tepelné čerpadlo je dodáváno v kompaktním provedení a obsahuje dále uvedené součásti. Jako chladivo se používá R404A. Před otevřením zařízení je třeba zajistit, že jsou všechny proudové obvody odpojeny od napětí. Rozvodná skříňka se nachází v tepelném čerpadle. Po sejmutí čelního krytu vpředu a uvolnění upevňovacího šroubu, který se nachází vpravo nahoře,je možné vyklopit rozvodnou skříňku. V rozvodné skříňce se nacházejí síťové přípojné svorky, výkonové stykače a jednotka pro jemný start. Síťový přívod a řídící vedení jsou namontovány připravené k připojení. 3.3 Regulátor tepelného čerpadla Česky Pro provoz tepelného čerpadla vzduch-voda musí být používán regulátor tepelného čerpadla, který je součástí dodávky. Regulátor tepelného čerpadla je komfortní elektronický regulační a řídící přístroj. Řídí a sleduje celé topné zařízení v závislosti na vnější teplotě, ohřevu teplé vody a bezpečnostně technických zařízeních. Čidlo venkovní teploty, vč. upevňovacího materiálu, které instaluje stavebník, jsou k regulátoru přiloženy. Způsob fungování a ovládání regulátoru tepelného čerpadla jsou popsány v přiloženém návodu k použití. 3.4 Balík příslušenství 1) Výparník 2) Ventilátor 3) Kompresor 4) Rozvodná skříňka 5) Expanzní ventil 6) Filtrační odvodňovač 7) Kondenzátor Obsah: 2 x kruhové těsnění pro připojení potrubí 2 x upevňovací úhelník 2 x hmoždinka 10 mm 2 x SHR 8x80 4 x SHR M4x8 CZ-3

5 4 4 Přeprava 5 Umístění Česky Tepelné čerpadlo lze při přepravě naklápět pouze do 45 (v jakémkoli směru). Přeprava na definitivní místo instalace by se měla provádět za pomoci dřevěného roštu. Základní přístroj je možné přepravovat jednak pomocí zdvihacího vozíku, rudlu apod., nebo pomocí trubek 3/4", které jsou vedeny otvory v základové desky, popř. v rámu. 5.1 Obecně Tepelné čerpadlo je konstruováno pro umístění do rohu. Ve spojení se vzduchovým potrubím (k dostání jako příslušenství) na výfukové straně je možné i jiné umístění. Přístroj musí být zásadně instalován ve vnitřních prostorech, na rovné, hladké a vodorovné ploše. Přitom by rám měl být dokola těsně na podlaze, aby byla zaručena vhodná zvuková izolace. Není-li tomu tak, může být potřeba provést dodatečnou zvukovou izolaci. Umístění na tlumiči podstavce vyžaduje kolem dokola opěrnou plochu. Tepelné čerpadlo musí být umístěno tak, aby bylo možné bez problémů provádět údržbové práce. To je zaručeno, když je dodržen odstup 1 m na čelní straně a vlevo od tepelného čerpadla. Tepelné čerpadlo a přepravní paleta jsou spojeny pouze obalovou fólií. Pro použití transportních otvorů v rámu je nutné sejmout spodní části obložení. K tomu se uvolní dva šrouby na soklu a plechy se tahem zpět vyvěsí nahoru. Při zavěšení plechových dílů by měly být tyto mírným tlakem posunuty nahoru. Přístroj by nikdy neměl být instalován v prostorech s vysokou vlhkostí vzduchu. Při vzdušné vlhkosti nad 50% a venkovních teplotách pod 0 C může na tepelném čerpadle a přívodu vzduchu vznikat kondenzát. Při instalaci tepelného čerpadla v podlaží je třeba prověřit nosnost stropu a z akustických důvodů je třeba velice pečlivě naplánovat potlačení kmitání. Umístění na dřevěném stropě není možné. 5.2 Odvod kondenzátu Kondenzační voda vznikající při provozu musí být mrazuvzdorně odváděna. Aby byl zaručen bezproblémový odtok, musí stát tepelné čerpadlo vodorovně. Trubka kondenzační vody musí mít minimální průměr 50 mm a měla by být mrazuvzdorně odvedena do odpadního kanálu. Kondenzát neodvádějte přímo do usazovacích nádrží a jam, neboť agresivní výpary by mohly poškodit výparník. Otevření víka Zavření víka Při prostrkávání nosné trubky rámem je třeba dbát na to, aby nebyly poškozeny žádné součásti. 5.3 Hluk Aby se zabránilo přenosu zvuku šířícího se hmotou do topného systému, doporučujeme připojit tepelné čerpadlo k topnému systému pružnou hadicí. Případně použitá vzduchová potrubí musí být akusticky oddělena od tepelného čerpadla, aby se zabránilo přenosu zvuku šířícího se hmotou na potrubí. Při přímém připojení obou vzduchových otvorů na jeden prostup stěnou může být ventilátor přesvorkován ze zapojení do trojúhelníku na zapojení do hvězdy (k tomu viz pokyny ve skříni svorkovnice ventilátoru). CZ-4

6 6.2 6 Montáž 6.1 Obecně Na tepelném čerpadle je třeba provést následující připojení: Přiváděný/odpadní vzduch Topná/vratná voda topného zařízení Odtok kondenzátu Řídící vedení k regulátoru tepelného čerpadla Napájení proudem 6.2 Připojení vzduchu Oblast nasávání a výfuku nesmí být zúžena nebo zatarasena. Česky Sací otvor zařízení je konstruován výhradně k přímému připojení k otvoru ve zdi. K tomu je možné připravit otvor ve zdi, jak je vyobrazen v příloze pod montážními rozměry, se vzduchovým potrubím a těsnicí manžetou. Vzduchová potrubí nabízená jako příslušenství z lehkého sklolaminátového betonu jsou odolné proti vlhkosti a difúzně otevřené. Těsnicí manžeta se používá k utěsnění vzduchového potrubí u tepelného čerpadla. Samotná vzduchová potrubí nejsou přišroubována přímo na tepelné čerpadlo. Ve stavu pro provoz se tepelného čerpadla dotýká pouze těsnicí guma. Tím je jednak zajištěna snadná montáž a demontáž tepelného čerpadla, jednak je dosaženo dobré izolace proti hluku šířícímu se hmotou. Výfuková strana může být volitelně namontována na otvor ve zdi nebo na delší potrubí (příslušenství). Přitom je třeba postupovat tak, jak je to popsáno u strany sání. Při použití vzduchového potrubí připojeného na stranu výfuku se toto upevní 4 šestihrannými šrouby M8x16 na určených závitových otvorech. Přitom je třeba dbát na to, aby hrdlo vzduchového potrubí přišlo do kontaktu jen s izolací, nikoli s venkovním plechem. Jinak je třeba dbát na to, aby otvor ve zdi byl na vnitřní straně obložen tepelnou izolací, aby se zabránilo vychladnutí, popř. provlhnutí zdiva. Přiložený upevňovací materiál je možné použít k fixaci na stěnu. Musí být dodrženy venkovní a vnitřní rozměry uvedené na nákresu. Navíc je třeba dbát na vhodnou izolaci proti hluku šířícímu se hmotou a izolaci potrubí. CZ-5

7 6.3 Česky 6.3 Připojení na straně topení Přípojky na stranu topení na tepelném čerpadle jsou opatřeny vnějšími závity 1". Při připojení k tepelnému čerpadlu musí být na přechodech kontrovány klíčem. Než je provedeno připojení tepelného čerpadla na straně topné vody, musí být topné zařízení vypláchnuto, aby se odstranila případná znečištění, zbytky těsnicího materiálu a pod. Nahromadění zbytků v kondenzátoru může vést k úplnému výpadku tepelného čerpadla. Pro zařízení s uzavíratelným průtokem teplé vody, podmíněným ventily topného tělesa, popř. termostatickými ventily, musí stavebník zabudovat obtokový ventil za tepelné čerpadlo do bypassu topení. To zajistí minimální průtok teplé vody tepelným čerpadlem a brání to poruchám. Pro provedení instalace na straně topení musí být topné zařízení naplněno, odvzdušněno a zkoušeno na těsnost. Minimální hmotnostní průtok teplé vody Minimální hmotnostní průtok topné vody musí být zajištěn v každém provozním stavu topného zařízení. Toho je možné dosáhnout např. instalací hydraulického vyrovnávače nebo obtokového ventilu. Nastavení obtokového ventilu je vysvětleno v kapitole Uvedení do provozu. Ochrana před mrazem U tepelných čerpadel, která jsou instalována na místě ohroženém mrazem, musí být naplánováno manuální vypuštění (viz obrázek). Jakmile jsou regulátory oběhového čerpadla topení připraveny k provozu, pracuje funkce ochrany před mrazem. V případě vypnutí tepelného čerpadla nebo výpadku proudu musí být zařízení vypuštěno. U tepelných čerpadel, u kterých není možné zjistit výpadek proudu (chata), musí být topný okruh provozován s vhodnou ochranou před mrazem. Řídící napětí bude přivedeno přes regulátor tepelného čerpadla a řídící vedení. Napájení regulátoru tepelného čerpadla proudem 230 V AC- 50 Hz se provádí podle vlastního návodu k použití (pojistka 16 A). Předmontované, 7 m dlouhé řídící vedení je oběma pravoúhlými konektory a oběma žilami (zabudované čidlo vratné vody) spojeno s regulátorem tepelného čerpadla potřebným pro jeho řízení. Přesnější instrukce jsou uvedeny v návodu k použití pro regulátor tepelného čerpadla. Podrobné informace viz přílohu Schémata zapojení. 7 Uvedení do provozu 7.1 Obecně Pro zajištění řádného uvedení do provozu by toto měla provést služba pro zákazníky autorizovaná výrobcem. Za určitých podmínek je s tím spojeno prodloužení záruční lhůty (viz záruční plnění). 7.2 Příprava Před uvedením do provozu musí být zkontrolovány následující body: Všechny přípojky tepelného čerpadla musí být namontovány, jako je popsáno v kapitole 6. V topném okruhu musí být otevřena všechna šoupátka, která by mohla bránit správnému průtoku topné vody. Cesta nasávání/vyfukování vzduchu musí být volná. Směr otáčení ventilátoru musí odpovídat šipce. Nastavení regulátoru tepelného čerpadla musí podle svého návodu k použití odpovídat topnému zařízení. Musí být zajištěn odvod kondenzátu. 6.4 Elektrické připojení Pro elektrické připojení se nemusí přístroj otevírat. Výkonové připojení tepelného čerpadla se provádí před předmontované, cca 5 m dlouhé silové vedení. U napájení tepelného čerpadla proudem musí být naplánováno odpojení všech pólů s minimálním otevřením kontaktů 3 mm (např. blokovací stykače energetiky, výkonové stykače), jakož i 3-pólová samočinná pojistka, se společným rozpojením všech venkovních vodičů (spouštěcí proud podle informací o zařízení). Při připojení musí být zajištěno pravotočivé pole výkonového napájení L1 (1); L2 (2); L3 (3). (1, 2, 3) jsou čísla žil silového kabelu. Dodržujte pravotočivé pole: V případě provozu s nesprávným směrem otáčení může dojít k poškození kompresoru. 7.3 Postup Uvedení tepelného čerpadla do provozu se provádí přes regulátor tepelného čerpadla. Nastavení musí být provedena podle návodu. Je-li minimální hmotnostní průtok topné vody zajištěn přes obtokový ventil, musí tento odpovídat topnému zařízení. Chybné nastavení může vést k různým chybovým hlášením a ke zvýšené spotřebě elektřiny. Pro správné nastavení obtokového ventilu doporučujeme následující postup: Zavřete všechny topné okruhy, které mohou být podle použití zavřeny i při provozu, aby vznikl provozní režim nejnevýhodnější z hlediska hmotnostního průtoku teplé vody. Zpravidla jsou to topné okruhy v místnostech na jižní a západní straně. Minimálně jeden topný okruh musí zůstat otevřený (např. koupelna). Obtokový ventil je třeba otevřít tak, aby při aktuální teplotě tepelného zdroje bylo dosaženo maximálního teplotního spád mezi topnou a vratnou vodou, uvedeného v následující tabulce. Teplotní spád je třeba změřit co možná nejblíže k tepelnému čerpadlu. U monoenergetických zařízení je třeba deaktivovat topnou tyč. CZ-6

8 8.2 Zdroje tepla - teplota od do max. teplotní spád mezi topnou a vratnou vodou -20 C -15 C 4 K -14 C -10 C 5 K -9 C -5 C 6 K -4 C 0 C 7 K 1 C 5 C 8 K 6 C 10 C 9 K 11 C 15 C 10 K 16 C 20 C 11 K 21 C 25 C 12 K 26 C 30 C 13 K 31 C 35 C 14 K Poruchy během provozu jsou rovněž zobrazovány na regulátoru tepelného čerpadla a je možné je odstranit tak, jak je popsáno v návodu k použití regulátoru tepelného čerpadla. Při venkovních teplotách nižších než 10 C a teplotách topné vody nižších než 16 C musí být vyrovnávací nádoba ohřátá druhým výměníkem tepla na minimálně 25 C. Musí být dodržen následující postup, aby uvedení do provozu proběhlo bez problémů: 1) Zavřete všechny topné okruhy. 2) Obtokový ventil úplně otevřete. 3) Na regulátoru zvolte druh provozu Automatika. 4) Vyčkejte, až vyrovnávací nádoba dosáhne teploty minimálně 25 C. 5) Poté se šoupátka topných okruhů postupně pomalu otevřou tak, aby hmotnostní průtok topné vody plynule stoupal lehkým otevřením příslušného topného okruhu. Teplota topné vody ve vyrovnávací nádobě přitom nesmí klesnout pod 20 C, aby bylo stále zajištěno odmrazování tepelného čerpadla. 6) Když jsou všechny topné okruhy otevřené a teplota topné vody ve vyrovnávací nádrži se drží na cca 20 C, musí se nastavit minimální objemové množství na obtokovém ventilu a oběhovém čerpadle topení. 7) Novostavby mají kvůli energii potřebné na vysychání stavby zvýšenou potřebu tepla. Tato zvýšená potřeba tepla může vést k tomu, že těsně dimenzovaná topná zařízení vždy nedosáhnou požadované pokojové teploty. Proto se doporučuje mít v tomto případě v pohotovosti v prvním topném období druhý zdroj tepla. K tomu je třeba nastavit limitní teplotu na regulátoru tepelného čerpadla na hodnotu 15 C. 8 Čištění / ošetřování 8.1 Ošetřování Na ochranu laku na zařízení nestavte žádné předměty, ani je o něj neopírejte. Vnější díly tepelného čerpadla je možné otírat vlhkým hadrem a běžnými čistidly. Nikdy nepoužívejte čisticí prostředky obsahující písek, sodu, kyselinu nebo chloridy, neboť by mohly poškodit povrch. Aby se zabránilo poruchám způsobeným usazenými nečistotami ve výměníku tepla tepelného čerpadla, je třeba zajistit, aby se nemohl výměník tepla v topném zařízení znečistit. Na ochranu výparníku se v sacím potrubí doporučuje mříž na ochranu před ptáky s minimálním volným průřezem 80 %. Pokud by přesto došlo k poruchám kvůli znečištění, musí být zařízení vyčištěno tak, jak je uvedeno dále. 8.2 Čištění topné strany Kyslík může v okruhu topné vody, především při použití ocelových dílů, vytvářet produkty oxidace (rez). Ty se přes ventily, oběhová čerpadla nebo umělohmotnou trubku dostanou do topného systému. Proto by se mělo především u trubek podlahového topení dbát na instalaci odolnou proti difúzi. Aby se zabránilo usazeninám (např. rzi) v kondenzátoru tepelného čerpadla, doporučujeme použít vhodný systém ochrany proti korozi. Také zbytky maziv a těsnicích prostředků mohou znečistit topnou vodu. Jsou-li znečištění tak velká, že se snižuje výkonnost kondenzátoru v tepelném čerpadle, musí zařízení vyčistit instalatér. Na základě současných znalostí navrhujeme provádět čištění 5% kyselinou fosforečnou nebo, pokud je ho třeba čistit častěji, 5% kyselinou mravenčí. V obou případech by měla mít čisticí kapalina pokojovou teplotu. Doporučuje se vypláchnout výměník tepla proti normálnímu směru průtoku. Aby se zabránilo proniknutí čisticího prostředku obsahujícího kyselinu do okruhu topného zařízení, doporučujeme připojit vyplachovací zařízení přímo na přívodní a vratnou vodu kondenzátoru tepelného čerpadla. Potom je třeba provést vhodnými neutralizačními prostředky důkladné vypláchnutí, aby se zabránilo poškození případnými zbytky čisticích prostředků. Kyseliny je třeba používat opatrně, musí být dodrženy předpisy profesních sdružení. V případě pochybností je třeba kontaktovat výrobce čisticího prostředku! Česky CZ-7

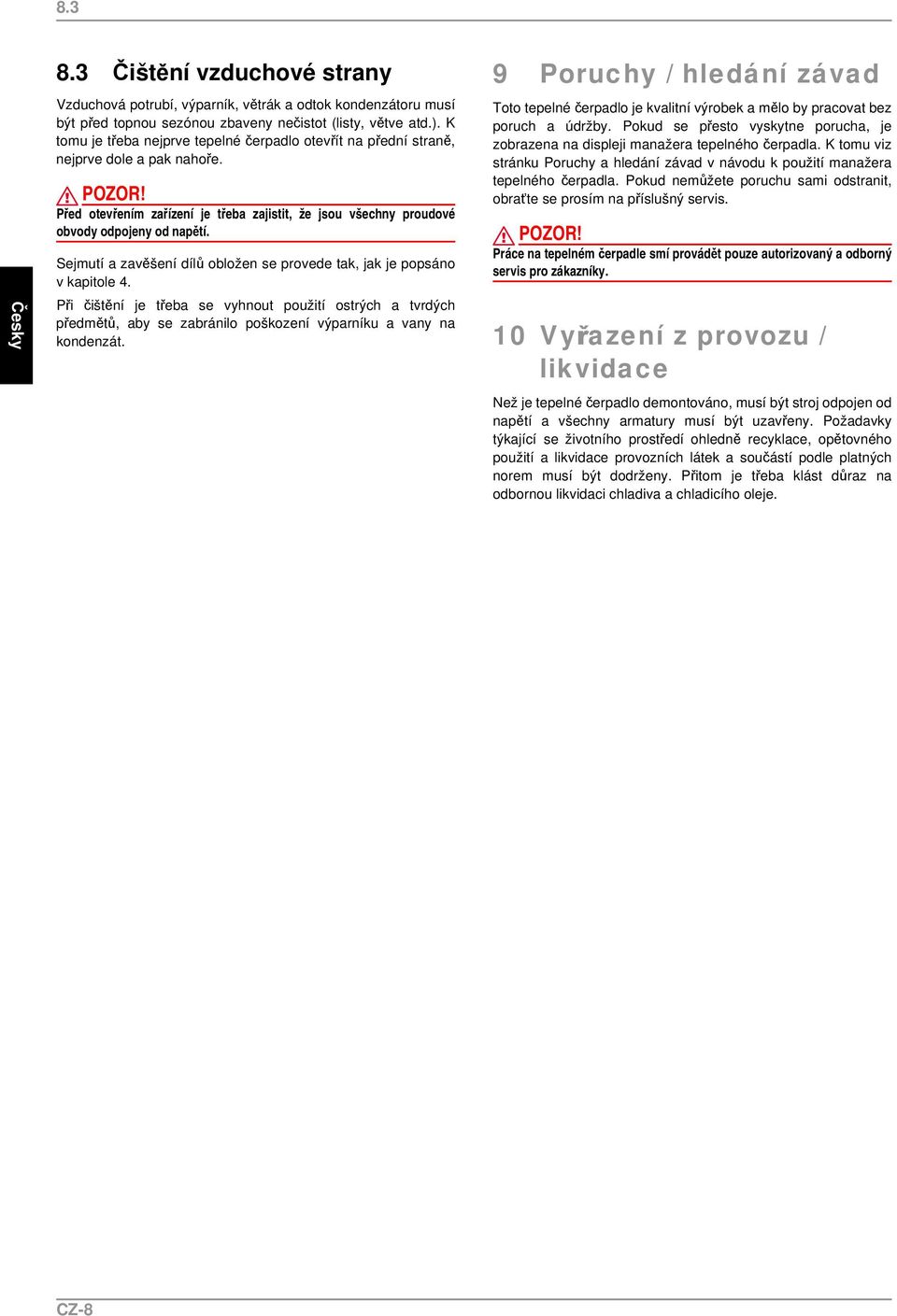

9 8.3 Česky 8.3 Čištění vzduchové strany Vzduchová potrubí, výparník, větrák a odtok kondenzátoru musí být před topnou sezónou zbaveny nečistot (listy, větve atd.). K tomu je třeba nejprve tepelné čerpadlo otevřít na přední straně, nejprve dole a pak nahoře. Před otevřením zařízení je třeba zajistit, že jsou všechny proudové obvody odpojeny od napětí. Sejmutí a zavěšení dílů obložen se provede tak, jak je popsáno v kapitole 4. Při čištění je třeba se vyhnout použití ostrých a tvrdých předmětů, aby se zabránilo poškození výparníku a vany na kondenzát. 9 Poruchy / hledání závad Toto tepelné čerpadlo je kvalitní výrobek a mělo by pracovat bez poruch a údržby. Pokud se přesto vyskytne porucha, je zobrazena na displeji manažera tepelného čerpadla. K tomu viz stránku Poruchy a hledání závad v návodu k použití manažera tepelného čerpadla. Pokud nemůžete poruchu sami odstranit, obraťte se prosím na příslušný servis. Práce na tepelném čerpadle smí provádět pouze autorizovaný a odborný servis pro zákazníky. 10 Vyřazení z provozu / likvidace Než je tepelné čerpadlo demontováno, musí být stroj odpojen od napětí a všechny armatury musí být uzavřeny. Požadavky týkající se životního prostředí ohledně recyklace, opětovného použití a likvidace provozních látek a součástí podle platných norem musí být dodrženy. Přitom je třeba klást důraz na odbornou likvidaci chladiva a chladicího oleje. CZ-8

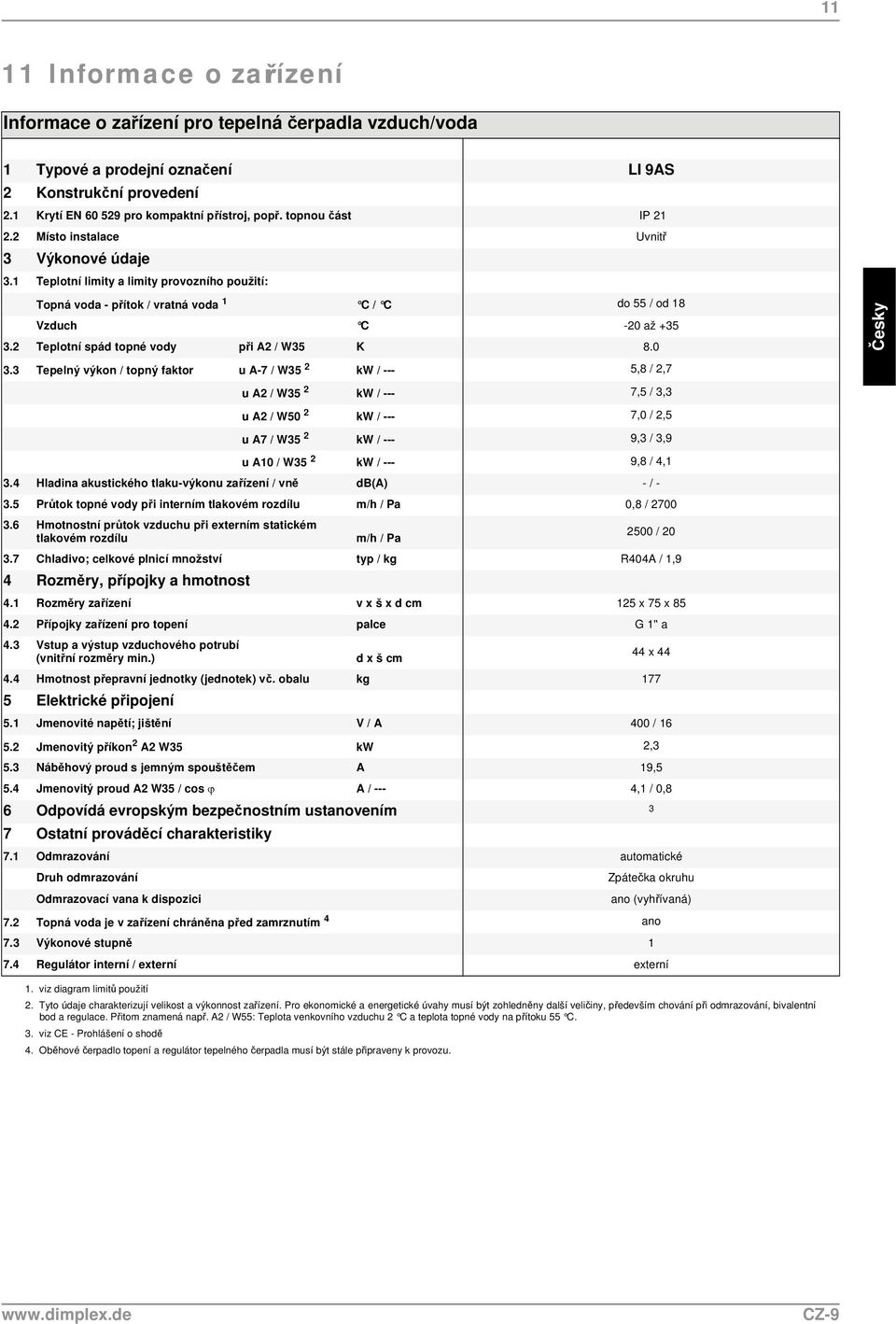

10 11 11 Informace o zařízení Informace o zařízení pro tepelná čerpadla vzduch/voda 1 Typové a prodejní označení LI 9AS 2 Konstrukční provedení 2.1 Krytí EN pro kompaktní přístroj, popř. topnou část IP Místo instalace Uvnitř 3 Výkonové údaje 3.1 Teplotní limity a limity provozního použití: Topná voda - přítok / vratná voda 1 C / C do 55 / od 18 Vzduch C -20 až Teplotní spád topné vody při A2 / W35 K Tepelný výkon / topný faktor u A-7 / W35 2 kw / --- 5,8 / 2,7 u A2 / W35 2 kw / --- 7,5 / 3,3 u A2 / W50 2 kw / --- 7,0 / 2,5 u A7 / W35 2 kw / --- 9,3 / 3,9 u A10 / W35 2 kw / --- 9,8 / 4,1 3.4 Hladina akustického tlaku-výkonu zařízení / vně db(a) - / Průtok topné vody při interním tlakovém rozdílu m/h / Pa 0,8 / Hmotnostní průtok vzduchu při externím statickém 2500 / 20 tlakovém rozdílu m/h / Pa 3.7 Chladivo; celkové plnicí množství typ / kg R404A / 1,9 4 Rozměry, přípojky a hmotnost 4.1 Rozměry zařízení v x š x d cm 125 x 75 x Přípojky zařízení pro topení palce G 1'' a 4.3 Vstup a výstup vzduchového potrubí 44 x 44 (vnitřní rozměry min.) d x š cm 4.4 Hmotnost přepravní jednotky (jednotek) vč. obalu kg Elektrické připojení 5.1 Jmenovité napětí; jištění V / A 400 / Jmenovitý příkon 2 A2 W35 kw 2,3 5.3 Náběhový proud s jemným spouštěčem A 19,5 5.4 Jmenovitý proud A2 W35 / cos ϕ A / --- 4,1 / 0,8 6 Odpovídá evropským bezpečnostním ustanovením 3 7 Ostatní prováděcí charakteristiky 7.1 Odmrazování automatické Druh odmrazování Zpátečka okruhu Odmrazovací vana k dispozici 7.2 Topná voda je v zařízení chráněna před zamrznutím 4 ano (vyhřívaná) 7.3 Výkonové stupně Regulátor interní / externí externí ano Česky 1. viz diagram limitů použití 2. Tyto údaje charakterizují velikost a výkonnost zařízení. Pro ekonomické a energetické úvahy musí být zohledněny další veličiny, především chování při odmrazování, bivalentní bod a regulace. Přitom znamená např. A2 / W55: Teplota venkovního vzduchu 2 C a teplota topné vody na přítoku 55 C. 3. viz CE - Prohlášení o shodě 4. Oběhové čerpadlo topení a regulátor tepelného čerpadla musí být stále připraveny k provozu. CZ-9

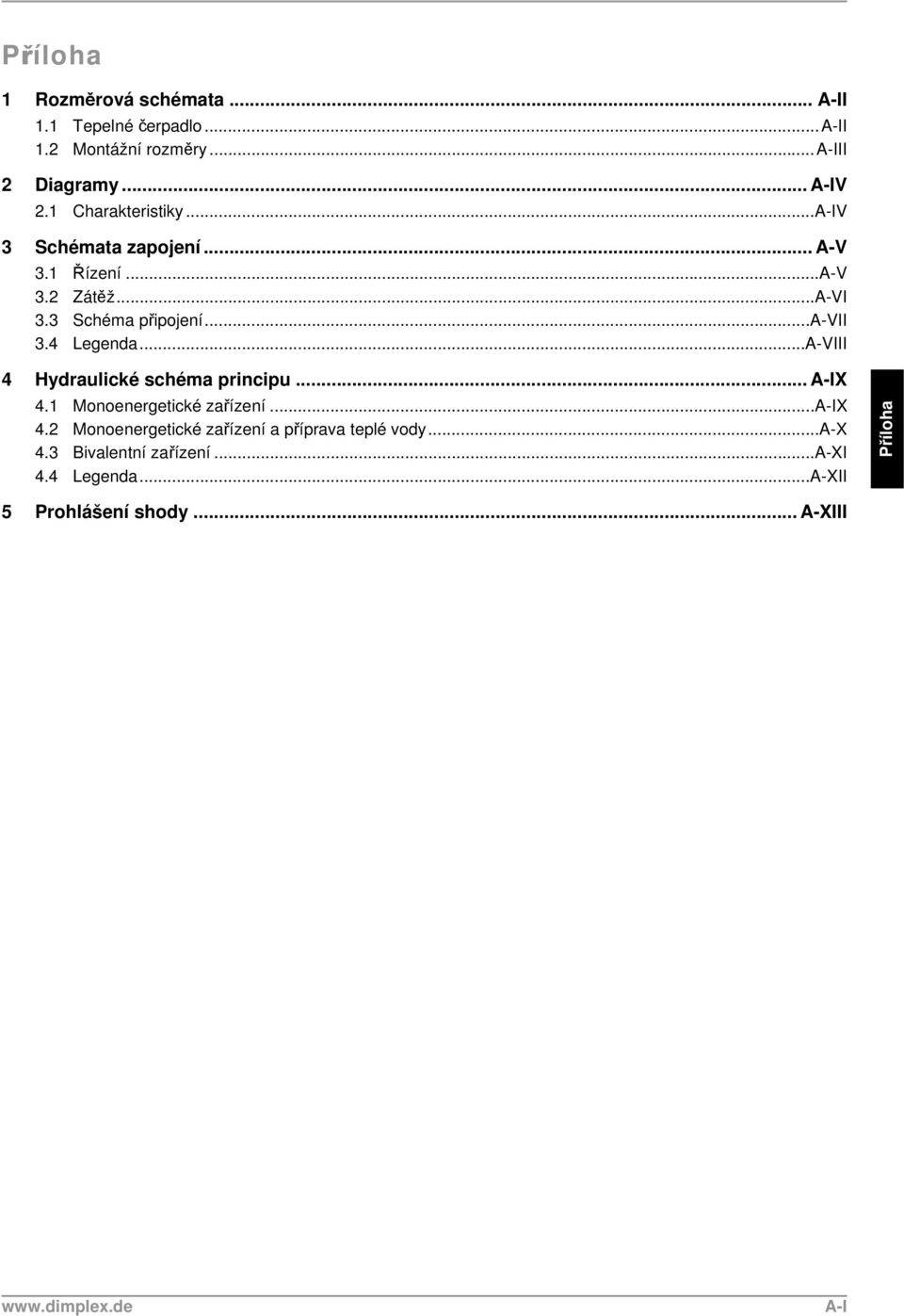

11 1 Rozměrová schémata... A-II 1.1 Tepelné čerpadlo...a-ii 1.2 Montážní rozměry...a-iii 2 Diagramy... A-IV 2.1 Charakteristiky...A-IV 3 Schémata zapojení... A-V 3.1 Řízení...A-V 3.2 Zátěž...A-VI 3.3 Schéma připojení...a-vii 3.4 Legenda...A-VIII 4 Hydraulické schéma principu...a-ix 4.1 Monoenergetické zařízení...a-ix 4.2 Monoenergetické zařízení a příprava teplé vody...a-x 4.3 Bivalentní zařízení...a-xi 4.4 Legenda...A-XII 5 Prohlášení shody... A-XIII A-I

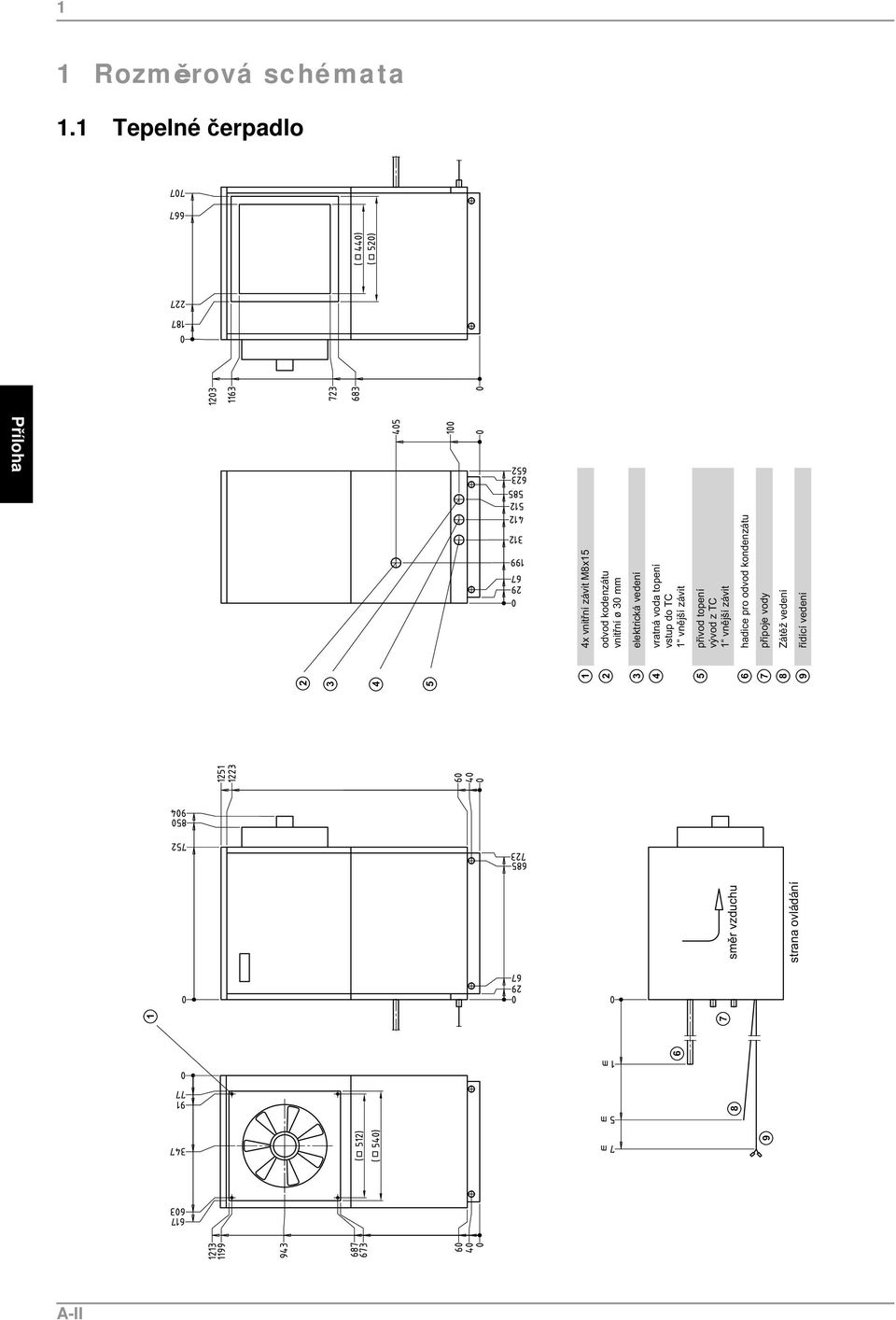

12 1 1 Rozměrová schémata 1.1 Tepelné čerpadlo A-II

13 Montážní rozměry A-III

14 2 2 Diagramy 2.1 Charakteristiky A-IV

15 3.1 3 Schémata zapojení 3.1 Řízení A-V

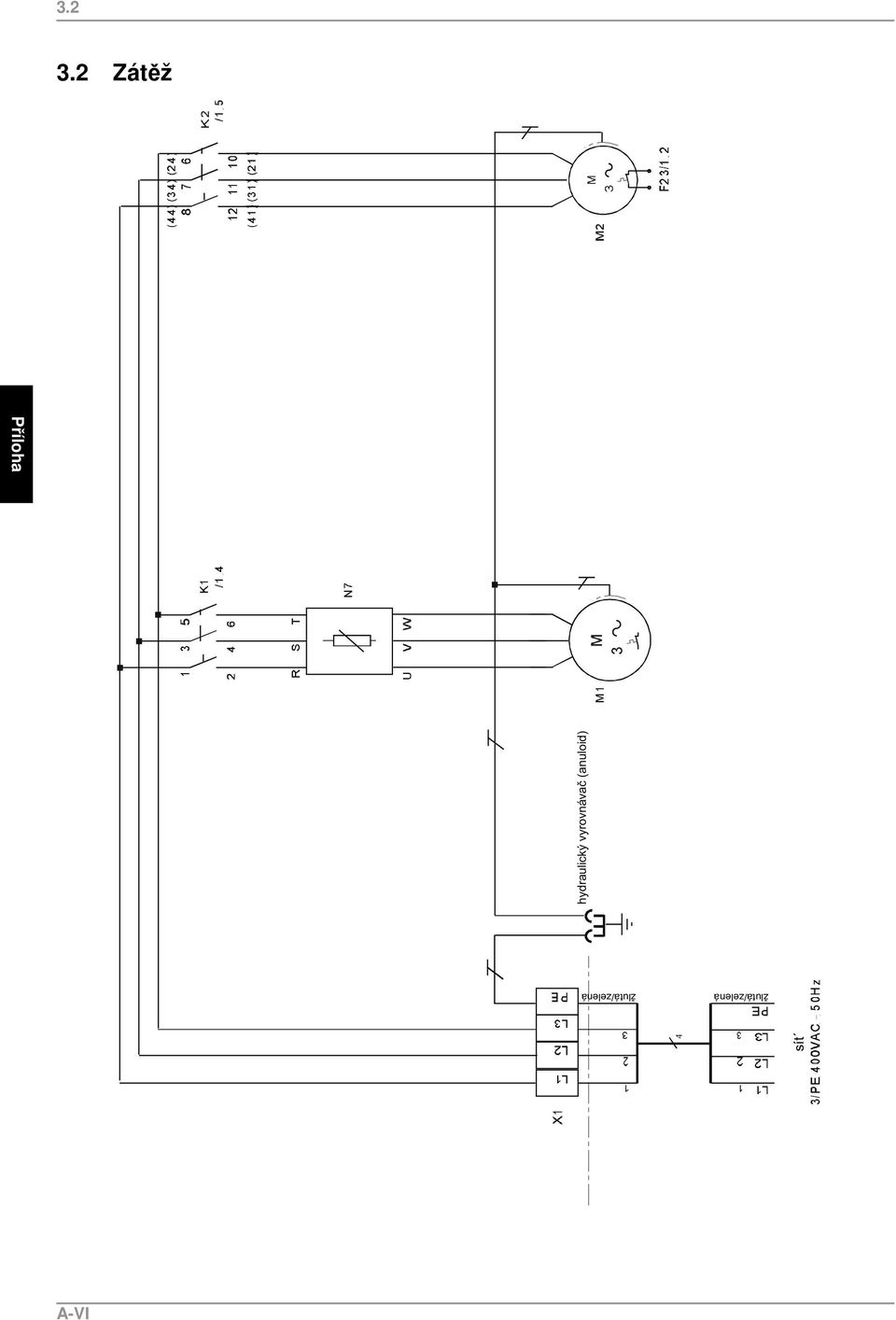

16 Zátěž A-VI

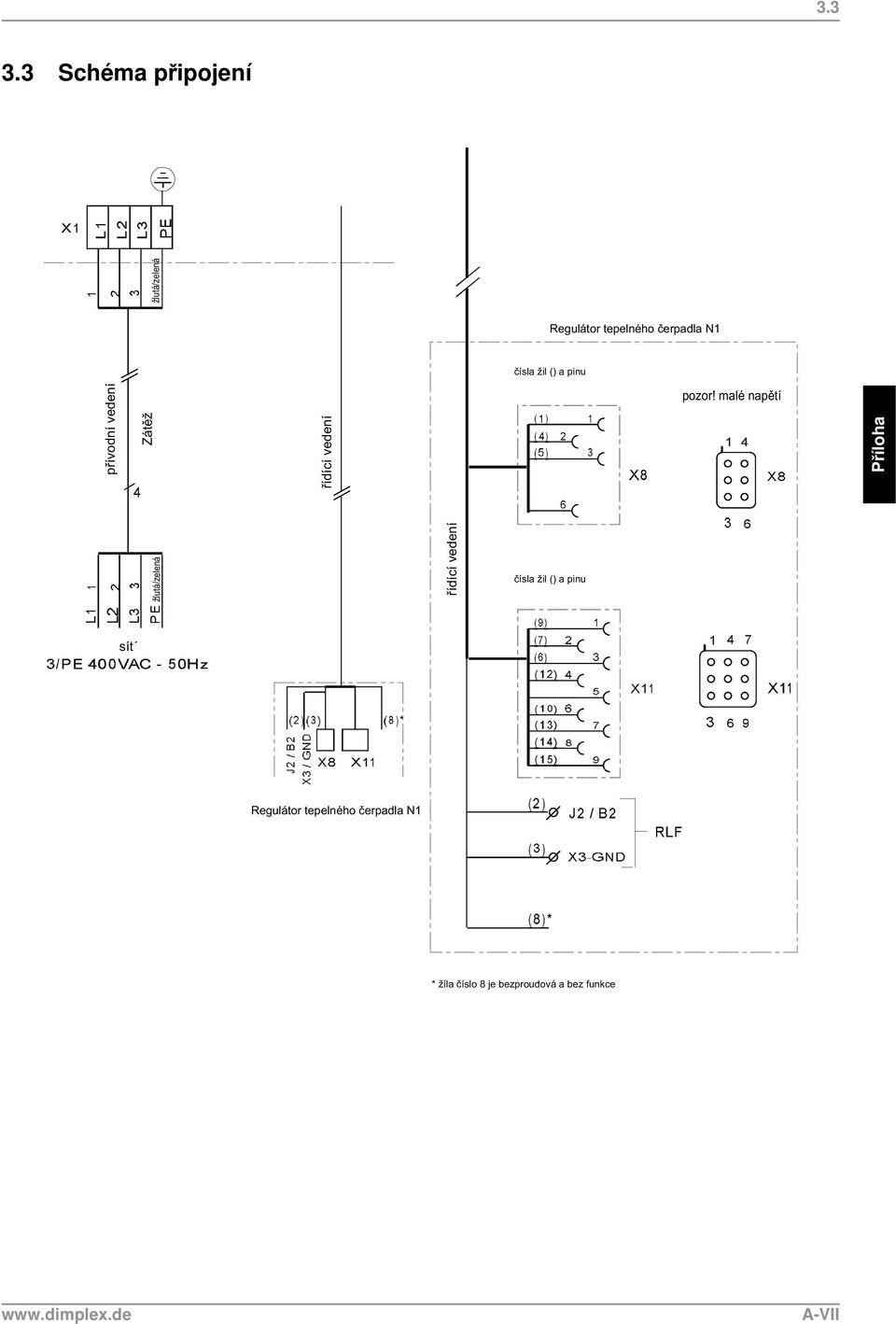

17 Schéma připojení A-VII

18 Legenda E3 F4 F5 F7 F23 K1 K2 M1 M2 N1 N7 R2 R9 X1 X2 X8/-11 Presostat konce odmrazování Presostat vysokého tlaku Presostat nízkého tlaku Termostat Kontrola horkého plynu Ochrana vinutí ventilátor Stykač kompresoru Výkonové relé ventilátor Kompresor Ventilátor Regulátor tepelného čerpadla Ovládání jemného startu Čidlo zpětného toku topné vody Čidlo ochrany před mrazem topná voda Svorkovnice: Zátěžové napájení Svorkovnice: vnitřní propojení Konektor řídící vodič / tepelné čerpadlo Y1 Čtyřcestný přepínací ventil A-VIII

19 4.1 4 Hydraulické schéma principu 4.1 Monoenergetické zařízení A-IX

20 Monoenergetické zařízení a příprava teplé vody A-X

21 Bivalentní zařízení A-XI

22 Legenda Uzavírací ventil Přepadový ventil Kombinace bezpečnostního ventilu Oběhové čerpadlo Expanzní nádoba Ventil řízený pokojovou teplotou Uzavírací ventil se zpětným ventilem Uzavírací ventil s odvodněním Spotřebič tepla Čtyřcestný mísič Teplotní čidlo Pružná přípojka hadice Tepelné čerpadlo Vyrovnávací nádoba Regulátor tepelného čerpadla Elektrický rozvod Zásobník teplé vody Topný kotel E8 M13 M18 N1 R1 R2 R3 EV KW MA MZ WW Doplňkové topení Oběhové čerpadlo topení Oběhové čerpadlo teplé vody Regulátor tepelného čerpadla Venkovní čidlo Čidlo vratné vody Čidlo teplé vody Elektrický rozvod Studená voda Směšování ZAPNUTO Směšování VYPNUTO Teplá voda A-XII

23 5 5 Prohlášení shody A-XIII

24 Glen Dimplex Deutschland GmbH Geschäftsbereich Dimplex Am Goldenen Feld 18 D Kulmbach Chyby a změny vyhraženy. +49 (0)
