1 Originál návodu k obsluze Power Air V 400

2 2

3 Stroj v přehledu 1 Ochranný spínač motoru 2 Tlaková nádoba 3 Výpustný šroub pro kondenzační kapalinu 4 Spínač 5 Manometr tlaku nádoby 6 Tlakový regulátor 7 Bezpečnostní ventil 8 Připojení vzduchu 9 Manometr regulačního tlaku 10 Šroub pro výpust oleje 11 Kompresor 12 Olejová měrka 13 Vzduchový filtr 14 Připevňovací šroub pro výsuvnou rukojeť 15 Výsuvná rukojeť 3

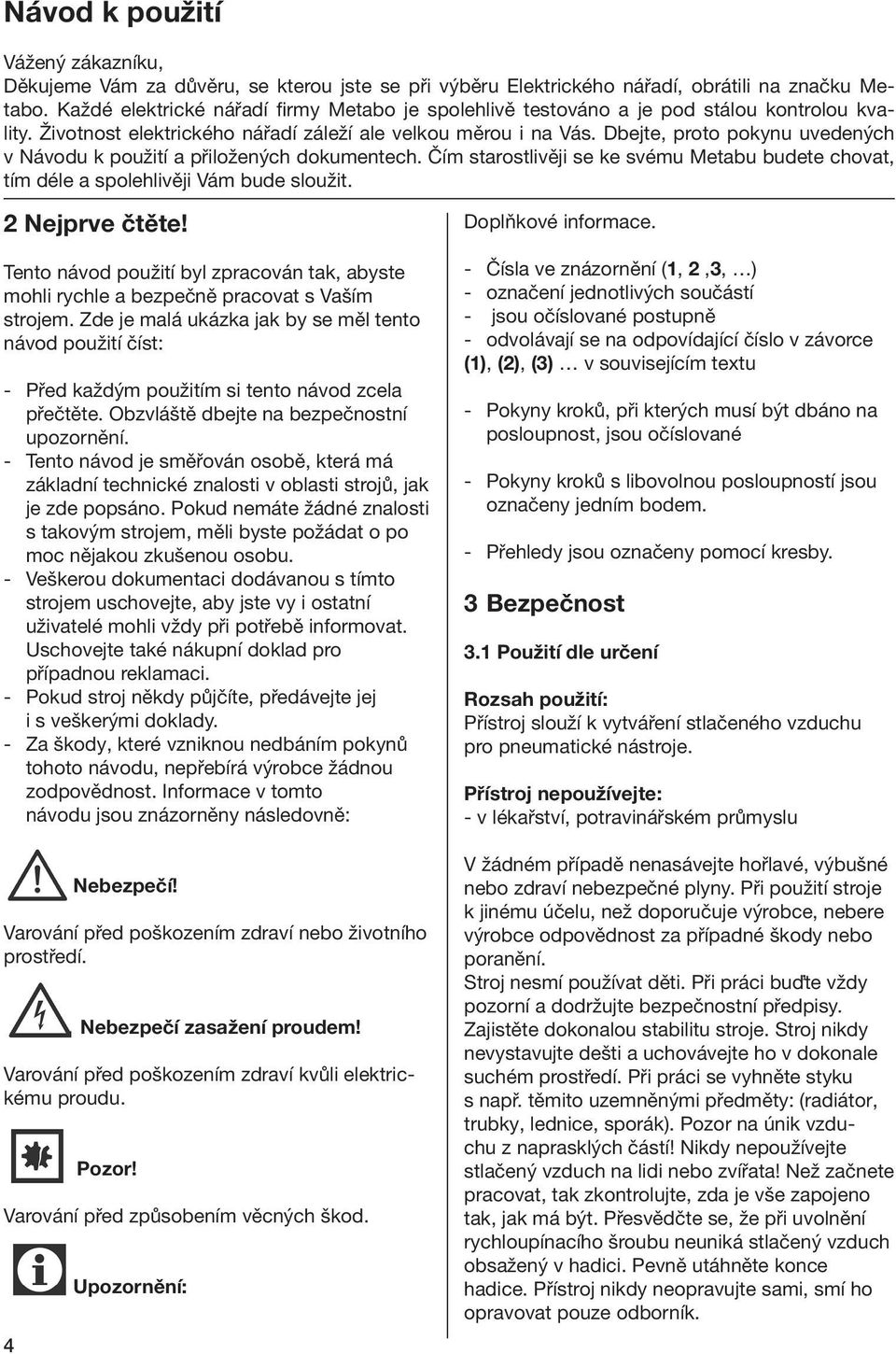

4 Návod k použití Vážený zákazníku, Děkujeme Vám za důvěru, se kterou jste se při výběru Elektrického nářadí, obrátili na značku Metabo. Každé elektrické nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost elektrického nářadí záleží ale velkou měrou i na Vás. Dbejte, proto pokynu uvedených v Návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit. 2 Nejprve čtěte! Tento návod použití byl zpracován tak, abyste mohli rychle a bezpečně pracovat s Vaším strojem. Zde je malá ukázka jak by se měl tento návod použití číst: - Před každým použitím si tento návod zcela přečtěte. Obzvláště dbejte na bezpečnostní upozornění. - Tento návod je směřován osobě, která má základní technické znalosti v oblasti strojů, jak je zde popsáno. Pokud nemáte žádné znalosti s takovým strojem, měli byste požádat o po moc nějakou zkušenou osobu. - Veškerou dokumentaci dodávanou s tímto strojem uschovejte, aby jste vy i ostatní uživatelé mohli vždy při potřebě informovat. Uschovejte také nákupní doklad pro případnou reklamaci. - Pokud stroj někdy půjčíte, předávejte jej i s veškerými doklady. - Za škody, které vzniknou nedbáním pokynů tohoto návodu, nepřebírá výrobce žádnou zodpovědnost. Informace v tomto návodu jsou znázorněny následovně: 4 Varování před poškozením zdraví nebo životního prostředí. Nebezpečí zasažení proudem! Varování před poškozením zdraví kvůli elektrickému proudu. Pozor! Varování před způsobením věcných škod. Upozornění: Doplňkové informace. - Čísla ve znázornění (1, 2,3, ) - označení jednotlivých součástí - jsou očíslované postupně - odvolávají se na odpovídající číslo v závorce (1), (2), (3) v souvisejícím textu - Pokyny kroků, při kterých musí být dbáno na posloupnost, jsou očíslované - Pokyny kroků s libovolnou posloupností jsou označeny jedním bodem. - Přehledy jsou označeny pomocí kresby. 3 Bezpečnost 3.1 Použití dle určení Rozsah použití: Přístroj slouží k vytváření stlačeného vzduchu pro pneumatické nástroje. Přístroj nepoužívejte: - v lékařství, potravinářském průmyslu V žádném případě nenasávejte hořlavé, výbušné nebo zdraví nebezpečné plyny. Při použití stroje k jinému účelu, než doporučuje výrobce, nebere výrobce odpovědnost za případné škody nebo poranění. Stroj nesmí používat děti. Při práci buďte vždy pozorní a dodržujte bezpečnostní předpisy. Zajistěte dokonalou stabilitu stroje. Stroj nikdy nevystavujte dešti a uchovávejte ho v dokonale suchém prostředí. Při práci se vyhněte styku s např. těmito uzemněnými předměty: (radiátor, trubky, lednice, sporák). Pozor na únik vzduchu z naprasklých částí! Nikdy nepoužívejte stlačený vzduch na lidi nebo zvířata! Než začnete pracovat, tak zkontrolujte, zda je vše zapojeno tak, jak má být. Přesvědčte se, že při uvolnění rychloupínacího šroubu neuniká stlačený vzduch obsažený v hadici. Pevně utáhněte konce hadice. Přístroj nikdy neopravujte sami, smí ho opravovat pouze odborník.

5 3.2 Všeobecná bezpečnostní upozornění - Své pracovní místo udržujte v pořádku nepořádek na pracovišti může vést k poranění. - Buďte pozorní. Dávejte pozor na to, co děláte. Na práci jděte s rozumem. Elektrický stroj nepoužívejte pokud nejste zcela koncentrovaní. - Přihlédněte na působení okolí. - Postarejte se o dobré osvětlení. - Vyvarujte se abnormálnímu držení těla. Udržujte bezpečný postoj a po celou dobu udržujte rovnováhu. - Tento elektrický stroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. - Děti udržujte z dosahu pracovního místa. Během provozu nenechávejte ostatní osoby dotýkat se stroje nebo síťového kabelu. - Nepřetěžujte tento elektrický stroj tento elektrický stroj používejte pouze ve výkonnostním rozsahu, který je uveden v Technických datech. Nebezpečí kvůli elektrice! - Nevystavujte tento elektrický stroj dešti. - Nepoužívejte tento elektrický stroj ve vlhkém nebo mokrém prostředí. - Při práci se vyhněte styku s např. těmito uzemněnými předměty: (radiátor, trubky, lednice, sporák). - Síťový kabel nepoužívejte pro účely, ke kterým není určen. Nebezpečí poranění kvůli vycházejícímu stlačenému vzduchu a částem, které mohou být stlačeným vzduchem utrženy! - Stlačeným vzduchem nikdy nemiřte na lidi nebo zvířata. - Ujistěte se, že všechny používané vzduchové nástroje a příslušenství jsou instalovány pro pracovní tlak nebo jsou uzavřeny pod redukčním ventilem. - Dávejte pozor na uvolnění rychlospojky, aby obsažený stlačený vzduch ve vzduchové hadici náhle nevyletěl. Proto uvolněný konec vzduchové hadice držte vždy pevně. - Ujistěte se, že jsou všechna šroubová spojení vždy pevně utažena. - Stroj sami nikdy neopravujte! Stroj smí opravovat pouze odborník. Nebezpečí kvůli vzduchu obsahující olej! - Stlačený vzduch s obsahem oleje používejte jen u pneumatických přístrojů k tomu určených. - Hadičku určenou pro pneumatické přístroje s obsahem oleje nepoužívejte u pneumatických přístrojů, které nejsou vhodné pro práci se stlačeným vzduchem s obsahem oleje. - Vzduchem obsahující olej neplňte žádné pneumatiky atd. Nebezpečí popálení na povrchu částí vedoucích stlačený vzduch! - Před údržbovými pracemi nechte stroj zchladnout. Nebezpečí poranění a pohmoždění na pohyblivých částech! - Neuvádějte stroj do provozu bez namontovaného ochranného zařízení. - Dbejte na to, že se stroj při dosažení nejnižšího tlaku automaticky zapne! Před údržbovými pracemi se bezpečně ujistěte, že je stroj odpojen od elektrického vedení. - Bezpečně se ujistěte, že se při zapnutí (např. po údržbových pracích) neuvolnili některé části nebo nezůstali ve stroji žádné nástroje. Nebezpečí kvůli nedostatečným osobním ochranným prostředkům! - Noste ochranu sluchu. - Noste ochranné brýle - Při pracích, u kterých vzniká prach nebo zdraví škodlivý opar noste dýchací masku. - Noste vhodný pracovní oděv. Při pracích v přírodě je doporučena protiskluzová obuv. Nebezpečí kvůli závadě na elektrickém stroji! - O elektrický stroj se starejte svědomitě stejně tak jako o příslušenství. Řiďte se předpisy o údržbě. - Před každým provozem zkontrolujte elektrický stroj na případná poškození: Před dalším použitím musejí být pečlivě prohlédnuty bezpečnostní zařízení, ochranná zařízení nebo lehce poškozené části na bezchybnou funkci dle určení. - Zkontrolujte, zda pohyblivé části fungují 5

6 bezchybně a nezasekávají se. Veškeré části musejí být namontovány správně a musejí být splněny všechny podmínky, aby byl zajištěn bezchybný provoz elektrického stroje. - Poškozené ochranné zařízení nebo části musejí být odborně opraveny nebo vyměněny. - Poškozený spínač nechte vyměnit v servisu. - Tento elektrický stroj nepoužívejte, pokud se spínač nedá zapnout nebo vypnout. - Rukojeť udržujte suchou a bez mastnoty. 3.3 Symboly na stroji 24 Označení stroje 25 Připojení-napětí / frekvence 26 Výkon motoru P1 (také viz. Technická data ) 27 Spotřeba proudu / Ochranná třída 28 Počet otáček motoru 29 Symbol CE tento stroj splňuje směrnice EU dle konformitačního sdělení 30 Rok výroby 31 Sací výkon 32 Plnicí výkon 33 Počet otáček kompresoru 34 Počet válců 35 Maximální tlak 36 Objem tlakové nádoby 37 Symbol likvidace stroj může být zlikvidován výrobcem 3.4 Bezpečnostní směrnice Bezpečnostní ventil 16 Čtěte návod použití. 17 Varování před poraněním kvůli styku s horkými částmi. 18 Noste ochranné brýle. 19 Varování před automatickým rozběhem. 20 Varování před nebezpečným elektrickým napětím. 21 Garantovaná výkonová úroveň 22 Výrobce Odpružený bezpečnostní ventil (40) se nachází na spínači. Bezpečnostní ventil reaguje, v případě překročení přípustného nejvyššího tlaku. 23 Číslo zboží, verze, sériové 6

7 4. Provoz 4.1 Před prvním provozem Nasazení olejové měrky Zkontrolujte výpust kondenzátu - Ujistěte se, že je výpustný šroub (45) na výpusti kondenzátu uzavřen. 1. Odejměte zátku (42) z nádoby kompresoru. 4.2 Síťové připojení Elektrické napětí Stroj provozujte pouze v suchém prostředí. Stroj používejte jen na takový zdroj proudu, který splňuje následující požadavky: - Zásuvku nainstalujte dle předpisů, uzemněte a zkontrolujte; - Zabezpečení odpovídající technickým datům; 2. Místo zátky namontujte olejovou měrku (41). Zátka zabraňuje, aby při transportu olej nevytekl. Zátku uschovejte pro pozdější použití. Namontování vzduchového filtru 1. Odejměte zátku z přívodu vzduchu tlakové nádoby. Zátku uschovejte pro pozdější použití. 2. Našroubujte přiložený vzduchový filtr (44) na vzduchové přípojce (43). Síťový kabel položte tak, aby při práci nemohl být přerušen nebo poškozen. Vždy zkontrolujte, zda je stroj před zasunutím zástrčky do zásuvky vypnutý. Síťový kabel chraňte před horkem, agresivními tekutinami a ostrými hranami. Používejte pouze prodlužovací kabel s dostatečným průřezem jádra (viz. Technická data ). Stroj nevypínejte vytažením zástrčky ze zásuvky, ale pouze na spínači. Při ukončení provozu zástrčku vytáhněte ze zásuvky. 4.3 Vytvoření stlačeného vzduchu 1. Stroj zapněte (47) a vyčkejte dokud není vytvoření tlak v nádobě (kompresor se vypne). Tlak v nádobě bude znázorněn na manometru tlaku nádoby (48). 3. Stejně postupujte i s druhým vzduchovým filtrem. 7

8 - vyčkejte až do úplného zastavení stroje. - bezpečně se ujistěte, aby stroj a všechny používané vzduchové nástroje a části příslušenství byli bez tlaku. - Nechte stroj a všechny vzduchové nástroje a příslušenství zchladnout. Po práci na stroji: - Uveďte všechna bezpečnostní zařízení do provozu a zkontrolujte je. - Zajistěte, aby se žádný nástroj nebo něco podobného nenacházelo na nebo ve stroji. 2. Nastavte regulační tlak na tlakovém regulátoru. Aktuální regulační tlak bude znázorněn na manometru regulačního tlaku (46). Pozor! Nastavený regulační tlak nesmí být vyšší než maximální provozní tlak připojeného vzduchového nástroje! 3. Vzduchotlakovou hadici připojte na vzduchotlakovou přípojku (50). 4. Připojte vzduchové nářadí. Nyní můžete se vzduchovým nářadím pracovat. 5. Stroj vypněte (47), pokud nechcete bezprostředně pracovat dále. Poté vytáhněte zástrčku ze zásuvky. 6. Vypusťte kondenzační vodu tlakové nádoby (51). Pokročilá údržba nebo opravářské práce jak je popsáno této kapitole, smějí být provedeny pouze kvalifikovanou osobou. 5.1 Důležité informace Důležité informace Údržba a kontrola musí být ze zákona prováděna pravidelně v plánovaných časových intervalech odpovídající sestavení a způsobu provozu stroje Kontrolní úřad si může vyžádat odpovídající dokumentaci. 5.2 Pravidelná údržba Před každým zahájením práce - Zkontrolujte vzduchovou hadici, zda není poškozena, příp. ji vyměňte. - Zkontrolujte, zda jsou šroubová spojení pevně utažena, příp. je dotáhněte. - Zkontrolujte připojovací kabel, zda není poškozen, příp. jej nechte vyměnit v servise. Po 50ti provozních hodinách - Zkontrolujte vzduchový filtr kompresoru, příp. jej vyčistěte. - Zkontrolujte olejovou hladinu kompresoru na olejové měrce (52), příp. olej doplňte. 5. Údržba a ošetření 8 Před prací na stroji: - vypněte stroj. - vytáhněte zástrčku ze zásuvky.
