1 CZ Montážní návod Výměna elektrické skříňky/vysoce výkonné čerpadlo HE FWS--60(L) Wolf GmbH Postfach Mainburg Tel. 0875/74-0 Fax 0875/74600 Internet: Art.-Nr.: 06490_0607 Änderungen vorbehalten!

Výměna základní desky/flowswitch (průtokového spínače) Při výměně průtokového spínače (Flowswitch) nebo základní desky musíte vždy provést společnou výměnu elektrické skříňky a průtokového spínače.

. Tlak v potrubí užitkové vody zrušte otevřením nejbližšího vypouštěcího kohoutu popřípadě výtokové baterie. 4. Odstraňte izolační skořepinu. 5.

Uvolněte všechny svorky na základní desce (obrázek ). 9. Výměna elektrické skříňky. 0. Vložte připojovací kabel nového průtokového spínače do kabelové průchodky instalační krabice.

2 Výměna základní desky/flowswitch (průtokového spínače) Při výměně průtokového spínače (Flowswitch) nebo základní desky musíte vždy provést společnou výměnu elektrické skříňky a průtokového spínače. Tím se vyloučí možné vzájemné rušení. Výměna svislého průtokového spínače viz návod na konci dokumentu. Postup:. Před zahájením výměny odpojte zařízení od napájení.. Uzavřete přívod studené vody.. Tlak v potrubí užitkové vody zrušte otevřením nejbližšího vypouštěcího kohoutu popřípadě výtokové baterie. 4. Odstraňte izolační skořepinu. 5. Vyjměte závlačku (obrázek ) a vytáhněte průtokový spínač (obrázek ). 6. Vyjměte elektroinstalační krabici a otevřete ji šroubovákem. 7. Věnujte pozornost správnému přiřazení pinů a barvám kabelů! 8. Uvolněte všechny svorky na základní desce (obrázek ). 9. Výměna elektrické skříňky. 0. Vložte připojovací kabel nového průtokového spínače do kabelové průchodky instalační krabice.. Všechny kabely zaveďte ve shodě s přiřazením pinů do svorkovnice a připojte je k triakům na základní desce (obrázek ). Platné přiřazení pinů viz Návod k montáži.. Zavřete instalační krabici a vložte ji zpět pod izolační skořepinu.. Průtokový spínač (Flowswitch) zasuňte s ohledem na montážní polohu a zajistěte jej závlačkou, (postupujte v obráceném pořadí podle obrázků a ). Před tím natřete O-kroužek na průtokovém spínači silikonovým tukem. 4. Nasaďte izolační skořepinu. 5. Otevřete přívod studené vody. 6. Po úplném odvzdušnění systému uzavřete vypouštěcí kohout na potrubí teplé vody. 7. Zařízení připojte k napájení _0607

3 Elektrické varianty spínání Časově nezávislá cirkulace zapojení A Krátkodobý odběr teplé vody aktivuje cirkulační čerpadlo, dokud není dosažena nastavená teplota vratné vody. Přiřazení elektrických konektorů v pulzním režimu 5 Circ napájecí zdroj (0 V/50 Hz) průtokový spínač (FLS) HE čerpadlo modulu pro ohřev pitné vody (úsporné) 4 4 signál PWM úsporného čerpadla 5 cirkulační modul (CIRC PUMP) Připojení jiného než vysoce výkonného čerpadla viz příslušné schéma elektrických přípojek Časově závislá cirkulace zapojení B Oběhové čerpadlo je řízené individuálně nastavitelným časovým spínačem a při dosažení nastavené teploty vratné vody je čerpadlo odstaveno. Mimo nastavené časové intervaly není cirkulace v provozu. Přiřazení elektrických konektorů při řízení časovým spínačem napájecí zdroj (0 V/50 Hz) průtokový spínač (FLS) 5 Circ čerpadlo modulu pro ohřev pitné vody (úsporné) HE 4 signál PWM úsporného čerpadla 4 5 cirkulační modul (CIRC PUMP) 06490_0607

4 Přiřazení elektrických konektorů bez cirkulace Elektrické schéma bez cirkulace napájecí zdroj (0 V/50 Hz) průtokový spínač (FLS) čerpadlo modulu pro ohřev pitné vody (úsporné) HE 4 signál PWM úsporného čerpadla 4 Obsazení elektrických přípojek pro jiné než vysoce výkonné čerpadlo napájecí zdroj (0 V/50 Hz) průtokový spínač (FLS) M čerpadlo modulu pro ohřev pitné vody signál PWM úsporného čerpadla _0607

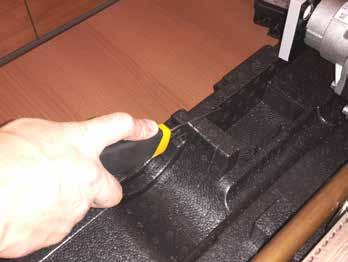

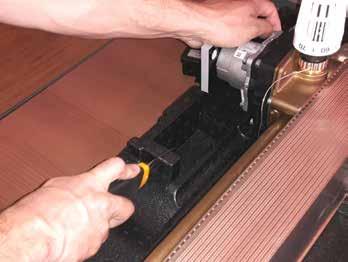

5 FWS Úprava tepelné izolace pro elektrickou skříňku 06490_0607

6 FWS--60L - Úprava tepelné izolace pro elektrickou skříňku _0607

K provedení demontáže musíte lopatku přestavit pomocí magnetu do horní polohy tak, aby bylo možné vytáhnout průtokový

7 Výměna svislého průtokového spínače Obsah balení: Lopatka x průtokový spínač, x magnet Upozornění: Průtokový spínač obsahuje pohyblivou lopatku. K provedení demontáže musíte lopatku přestavit pomocí magnetu do horní polohy tak, aby bylo možné vytáhnout průtokový spínač! Pozor! Nový průtokový spínač nesmí přijít do kontaktu s magnetem!. Upravte správně polohu magnetu. Vytáhněte závlačku. Vytáhněte průtokový spínač 4. Zasuňte průtokový spínač 5. Zajistěte závlačkou 06490_0607 5

8 Wolf GmbH Postfach Mainburg Tel. 0875/74-0 Fax 0875/74600 Internet:
