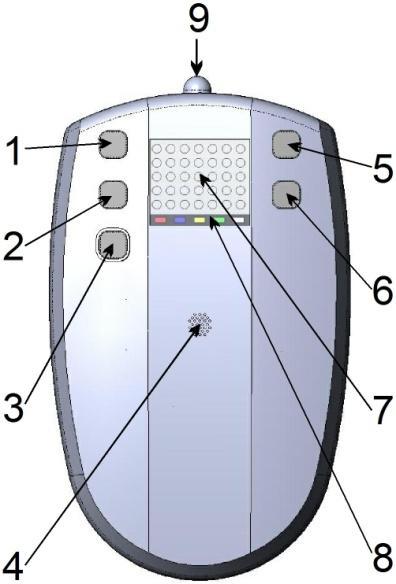

1 Návod na Odposlech Magneto 2 WRC Magneto 2 WRC je určený k bezdrátovému odposlechu elektronických rybářských odposlechů. Lze použít elektronické signalizátory se zabudovaným vysílačem, nebo lze použít externí vysílač (Magneto WTR) ke kterému připojíte signalizátory. V případě použití externího vysílače je podmínkou, aby signalizátory, které chcete k vysílači připojit, měli výstup k tomu určený signalizátory dodávané firmou SEMA LENEŠICE spol. s r.o. tuto podmínku splňují všechny. Magneto 2 WRC pracuje na frekvenci 433,92MHz s dosahem 120m, je pěti kanálový což znamená, že můžete sledovat až 5 od sebe odseparovaných signalizátorů, má jednoduché ovládání pomocí 5 tlačítek s displejem a pamatuje si nastavení i po vypnutí. Představení přístroje Tlačítka funkcí (1) a (2) Tlačítka nastavení (5) a (6) Tlačítko ON/OFF (3) Mikrofon (4) Displej (7) LED jednotlivých kanálů (8) LED svítilny (9) Ovládání přístroje Magneto2 WRC má jednoduché a intuitivní ovládání pomocí 5 tlačítek a LED displeje. Veškerá nastavení si Magneto2 WRC pamatuje i po vypnutí. Pokud se v nastavení ztratíte, je zde funkce Reset, která vše vrátí do základního nastavení. Přístroj nahlásí i nízký stav baterie. Displej se po zapnutí postupně rozsvítí s první funkcí V (Volume Hlasitost), a pokud po dobu pěti sekund nestisknete žádné tlačítko, displej se automaticky vypne, aby se šetřila spotřeba baterie. Přístroj bude přesto stále v chodu. Prvním stisknutím jakéhokoliv tlačítka se displej rozsvítí a vy pak můžete pokračovat v nastavení. Pouze pokud přidržíte tlačítko (3) ON/OFF po dobu 3 sekund, přístroj se vypne i při zhasnutém displeji.

2 Tlačítko ON/OFF Zmáčknutím a přidržením tlačítka (3) po dobu 3 sekund přístroj zapnete/vypnete. Displej se postupně rozsvítí/zhasne. Pokud nebudete pokračovat v nastavení (nezmáčknete žádné tlačítko po dobu 5 sekund), displej se automaticky vypne, aby se šetřila baterie. Pokud chcete přístroj nastavovat, musíte nejdříve probudit displej zmáčknutím jakéhokoliv tlačítka. Pak teprve můžete pokračovat v nastavení. V případě že nevíte, zda je přístroj zapnutý, zmáčkněte jakékoliv tlačítko. Pokud se displej nerozsvítí, přístroj je vypnutý. Pokud při zapnutém přístroji chcete zapnout/vypnout svítilnu, zmáčkněte krátce tlačítko (3). Tlačítka funkcí Tlačítky (1) a (2) listujete mezi funkcemi přístroje. Na displeji se budou postupně zobrazovat na levé straně písmena představující jednotlivé funkce a v pravém krajním sloupci úroveň nastavení nebo stav (zapnuto/vypnuto). Přístroj se po zapnutí přepne vždy na první funkci V (Volume Hlasitost). V průběhu používání si pamatuje poslední navolenou funkci, takže pokud si tuto funkci chcete přenastavit, stačí již jen stlačit příslušné tlačítko k nastavení funkce. Tlačítka nastavení Tlačítky (5) a (6) nastavuje úroveň jednotlivých funkcí, nebo ji zapínáte/vypínáte. Navolenou úroveň zobrazuje sloupec v pravé straně displeje. Čím více LED svítí tím vyšší. U funkcí které se pouze zapínají/vypínají svítí pravá spodní LED, pokud je zapnuto. Funkce přístroje V Volume (Hlasitost) Základní nastavení je 6 (3 LED). Funkce má 11 úrovní hlasitosti. Pokud v pravém sloupci nesvítí žádná dioda, je hlasitost vypnuta.

3 Každým stisknutím tlačítka (5)/(6) nastavíte hlasitost o úroveň výš/níž. Jedna dioda pravého sloupce indikuje dvě úrovně nastavení hlasitosti. T Tone (Tón) Základní nastavení je 5 (5 LED). Odposlech je pěti kanálový, to znamená, že můžete sledovat až pět signalizátorů nezávisle na sobě na každém kanále jeden. Proto máte možnost si na každý kanál navolit jiný tón. Například pokud chytáte na dva pruty a signalizátor levého prutu dáte na první kanál a pravého na pátý, budou při záběru blikat levá dioda odposlechu pro levý prut a pravá dioda pro pravý prut. V obou případech bude mít odposlech stejnou hlasitost a stejný tón. Nyní máte možnost si pro jednotlivé kanály navolit různý tón a tak je od sebe zvukově odlišit. V našem případě pro levý prut například vysoký tón a pro pravý nízký tón. W Wireless (Bezdrátové připojení) Základní nastavení Magneto 2 WRC je pětikanálový přijímač, určený pro příjem signálu na frekvenci 433,92MHz. Aby byla zajištěna co nejmenší spotřeba a funkčnost za všech okolností, má funkce W Wireless dva základní režimy. Režim Vypnuto a režim Kódů. Režim Vypnuto: Pokud nechcete, nebo zrovna nepotřebujete bezdrátový odposlech, zmáčknutím tlačítka (3) ze základního nastavení tuto funkci vypnete a prodloužíte si tak životnost baterie. Tři spodní diody pravého sloupce začnou problikávat.

4 Režim Kódů: V tomto režimu je bezdrátový odposlech vždy zapnutý a slouží k odlišení dvou a více sestav při použití v okruhu menším než 300m. Pokud používáte bezdrátový odposlech, může se stát, že ve vaší blízkosti někdo jiný používá stejnou či podobnou sestavu pracující na stejné frekvenci. V tom případě máte možnost změnit na své sestavě (sestavou rozumějte signalizátor(y) a přijímač) kód a odlišit se tak od jiných sestav. Máte možnost 16 různých voleb, tedy až 16 různých sestav může být použito společně, aniž by docházelo k vzájemnému rušení. Aby byla zajištěna kompatibilita se staršími elektronickými signalizátory a přijímači u kterých se kód volil pomocí čtyř pinů, mají kódy binární značení. Nula dioda nesvítí (pin je vypnutý OFF - ) a Jednička dioda svítí (pin je zapnutý ON - ). Seznam kódů a jejich převod mezi Pin a displejem máte v následující tabulce. Pokud chcete, aby přístroj komunikoval s přijímačem, musíte mít vždy na obou navolený stejný kód. kód pin displej kód pin displej 0000 / / / 1000 / / / 0001 / / / 1001 / / / 0010 / / / 1010 / / / 0011 / / / 1011 / / / 0100 / / / 1100 / / / 0101 / / / 1101 / / / 0110 / / / 1110 / / / 0111 / / / 1111 / / / Na elektronických signalizátorech firmy SEMA vybavených displejem je vždy v základním nastavení navolen kód 0000, stejně jako na přijímačích. Takže v případě že zachováte u obou základní nastavení (nebo je vyvoláte funkcí Reset), budou spolu komunikovat. Změnu kódu tedy budete muset provést pouze v případě použití více sestav v okruhu 300m. L Lamp (Svítilna) Základní nastavení OFF - vypnuto

5 Stisknutím tlačítka (5)/(6) funkci zapnete/vypnete. Dioda pravého sloupce indikuje, zda je funkce zapnuta. Funkce Lamp (Svítilna) rozsvítí při záběru LED na horní straně přijímače na cca 30s. Poté LED automaticky zhasne. Funkce slouží při nočním lovu k lepší orientaci v terénu. Pokud si chcete v noci posvítit na cestu, lze svítilnu rozsvítit/zhasnout krátkým stisknutím tlačítka ON/OFF (3). R Vibration (Vibrace) Základní nastavení OFF - vypnuto Stisknutím tlačítka (5)/(6) funkci zapnete/vypnete. Dioda pravého sloupce indikuje, zda je funkce zapnuta. Typ baterie a její výměna Pro přístroj Magneto 2 WRC jsou určeny 4 baterie AAA. Výměna Otočte jistící pojistku (9) o 90 stupňů a odklopte kryt baterií (10), baterie (11) vyjměte a vložte nové. Dbejte na správnou polaritu. Dejte kryt zpět a zajistěte jej.
