A. NÁZEV OBCE. A.1 Značení dotčených částí obce (ZSJ) Hrozňatov. Mapa A: Území obce

Transkript

1 (karta obce: CZ41_8_9) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Cheb Kód obce (IČOB): 591 (554481) Číslo ORP3 (ČSÚ): 412 (412) Název ORP3: Cheb Kód OPOU2 ČSÚ: 4121 Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_9) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Město Cheb místní část se nachází cca. 3 km jižně od místní části Cheb. Je zde charakteristická venkovská zástavba a rodinné domy. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně. Část území místní části se nachází ve vnějším ochranném pásmu 2. stupně vodního zdroje Jesenice- Nebanice. Na území obce se dále nachází ochranná pásma (OP) 1. a 2. stupně vodních zdrojů Vrt a Prameniště. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Plán rozvoje vodovodů a kanalizací Karlovarského kraje z roku 27 zpracovaný firmou Hydroprojekt CZ a.s. Provozní řád vodovodu (4/211) Jímací území revize ochranných pásem, hydrogeologický posudek (8/29) Jesenice Nebanice, Hydrogeologické posouzení (5/21) GIS CHEVAK Cheb, a.s. Stránka 2 z 8

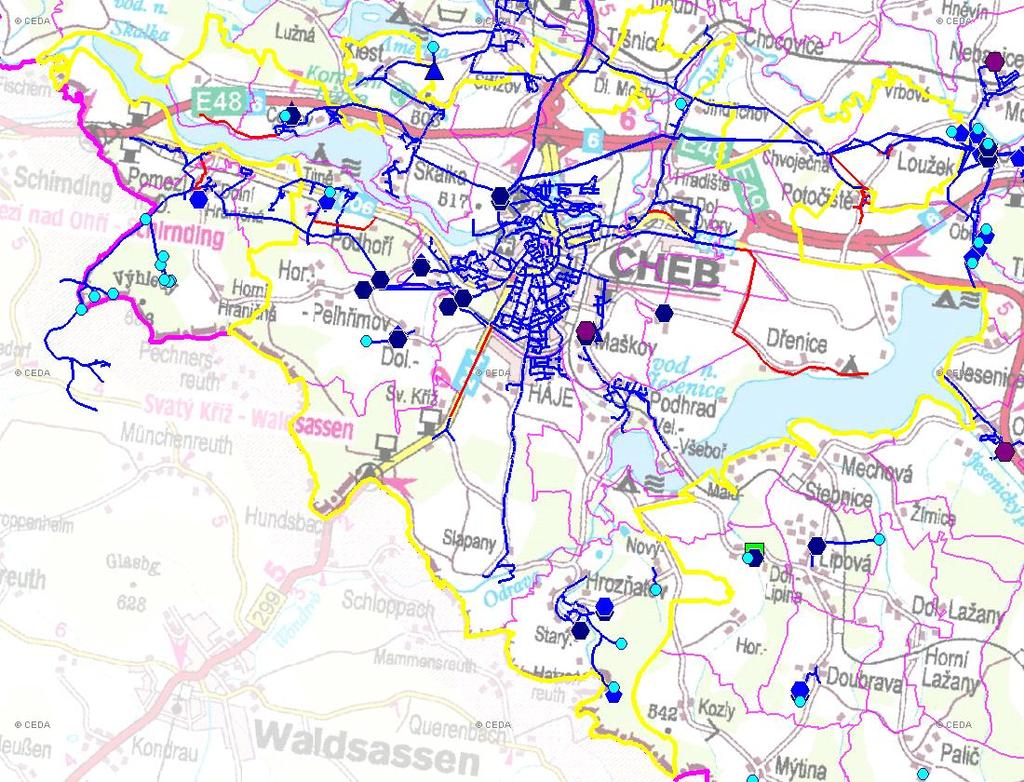

3 (karta obce: CZ41_8_9) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 151,3 136,1 136,1 119,9 Spec. potř. fakt. vody Qs l/(os.den) 168,1 17,2 153,2 154,1 Spec. potř. vody vyrobené Qs,v l/(os.den) 218,5 221,2 221,2 239,7 Průměrná denní potřeba Qp m3/d 35,6 35,6 35,6 38,4 Max. denní potřeba Qd m3/d 53,4 53,4 53,4 57,5 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Cheb Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_9) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rekon. řadů rekon. ostatní Celkem [mil.kč Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ41_8_9) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Město Cheb místní část ( m n.m.) je v současné době částečně zásobena pitnou vodou z vodovodu pro veřejnou potřebu ve správě CHEVAK a.s. (část Starý ). V části Nový provozuje vodovod pro veřejnou potřebu CHETES Cheb s.r.o. Zbytek obce je zásoben pitnou vodou z domovních studní. Vydatnost a kvalita vody v těchto studních není známa. Pro zásobování lokality Starý slouží podzemní vodní zdroj - Vrt. Jedná se o trubní vrtanou studnu, hlubokou 27 m s vydatností 1 l/s a oploceným ochranným pásmem 1. stupně v okruhu 5 m od vrtu. Ve studni je instalováno čerpadlo, které čerpá vodu do vodojemu 2x 15 m3 (516,35/513,3 m n.m.). Z tohoto vodojemu se obec gravitačně zásobuje pitnou vodou. Ve vodojemu se provádí odradonování vody, alkalizace suspenzí hydroxidu vápenatého a kontinuální chemická dezinfekce vody roztokem chlornanu sodného. Dalším vodním zdrojem je Prameniště umístěné asi 1,4 km na jihojihovýchod od obce v zalesněném terénu, 23 m od státních hranic. Jedná se o pramenní jímku, ve které je jímána podzemní voda přicházející z jímacího zářezu trubkou a dále podzemní voda pronikající do pramenní jímky dnem. Z pramenní jímky je voda vedena do 6 m vzdálené odkyselovací jímky. Průměrná vydatnost prameniště se uvádí,14 l/s. Voda z prameniště je gravitačně vedena do vrtu. Vzhledem ke kolísavé kvalitě vody z prameniště je tento zdroj odstaven. V části Nový provozuje vodovod pro veřejnou potřebu CHETES Cheb s.r.o. Tato část je zásobena z prameniště tvořenými jímacími studnami (Q =,25 l/s ) vzájemně propojenými. Zásobním řad DN 8, PVC délky 493 m tvoří rozvodnou síť, na kterou je napojeno 8 ks vodovodních přípojek pro jednotlivé nemovitosti. Vlastníkem a provozovatelem vodovodu v místní části - lokalitě Starý je CHEVAK Cheb, a.s. Celková délka vodovodního potrubí na území místní části - lokality Starý je 5,29 km. Celkem je na vodovod napojeno cca 8 ks přípojek v délce 2,7 km. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Vzhledem k velkým únikům vody z potrubí, je zapotřebí provést rekonstrukci vodovodní sítě v obci. Dále je uvažováno s dostavbou vodovodní sítě obce. Veškerá navržená opatření budou vzhledem k vyšším investičním nákladům na výstavbu a rekonstrukci vodovodu pro veřejnou potřebu realizována po roce 215. Do té doby se systém zásobování nebude měnit. Ve využívaných soukromých vodních zdrojích a vodovodech je třeba trvale sledovat kvalitu vody. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřeb a z domovních studní. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 5 z 8

6 (karta obce: CZ41_8_9) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Rok: Základní parametry: Ozn.: Jednotky: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 29,8 28,7 27,6 26,5 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Cheb Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_9) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] 35 31, 3 3, 25 29, 2 28, 15 27, 1 26, 5 25, 24, specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rek.stok.sítě rekon. ostatní Celkem [mil.kč Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 (karta obce: CZ41_8_9) E.2 POPIS STÁVAJÍCÍHO STAVU Obec nemá v současnosti vybudovaný systém kanalizace pro veřejnou potřebu. Odpadní vody od obyvatel jsou zachycovány v septicích, odkud je voda po předčištění vypouštěna. Odpadní vody od přechodných návštěvníků jsou zachycovány v bezodtokých jímkách, odkud se vyvážejí k likvidaci na ČOV do Chebu nebo na zemědělsky využívané pozemky. K odvádění dešťových vod užívá obec systém příkopů, struh a propustků. E.3 POPIS NÁVRHOVÉHO STAVU Vzhledem k tomu, že se nachází v CHOPAV - Chebská pánev a Slavkovský les a s přihlédnutím na velikost této obce není investičně a provozně výhodné budovat čistírnu odpadních vod a kanalizační síť. Proto bude nezbytné zajistit po roce 215 rekonstrukci ch nebo výstavbu nových akumulačních jímek pro zachycování odpadních vod. V roce 22 budou veškeré odpadní vody akumulované v bezodtokých jímkách likvidovány na čistírně odpadních vod města Cheb. Stávající septiky budou do roku 215 zrušeny nebo přebudovány na bezodtokové jímky, ve kterých se bude odpadní voda akumulovat a poté bude odvážena na čistírnu odpadních vod města Cheb. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav 213 Stránka 8 z 8
