Návod na sestavení naháněcí ohrady

Transkript

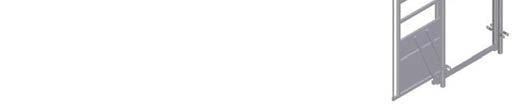

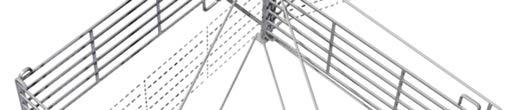

1 Obj. č: Návod na sestavení naháněcí ohrady ECONOMY s posuvnými dveřmi obj. č: 33521, bez ohradního panelu s dveřmi v manipulační ohradě ECONOMY SLIDE s posuvnými dveřmi obj. č: bez ohradního panelu s dveřmi v manipulační ohradě STANDARD s jednoduchým fixačním čelem STANDARD+ - prodloužená ulička STANDARD KOMPLET s ohradou 160m EXTRA s fixačním čelem PRIEFERT EXTRA+ - prodloužená ulička EXTRA KOMPLET s ohradou 160m KOMFORT s fixační klecí s čelem PRIEFERT a košem KOMFORT+ - prodloužená ulička 3412 KOMFORT KOMPLET s ohradou 160m2 ECONOMY ECONOMY SLIDE S posuvnými dveřmi obj. č: S posuvnými dveřmi obj. č: Popis Naháněcí a manipulační souprava z kvalitních kovových panelů vlastní výroby. Díky nízké ceně je dostupná i menším chovatelům. Možnost rozšíření pomocí standardních ohradních panelů. Žárově pozinkováno Využití soupravy ECONOMY - ECONOMY SLIDE Možnost očkování, kontrola ušních známek, jednoduché třídění stáda, nakládání zvířat.

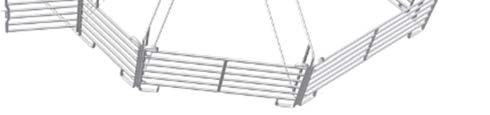

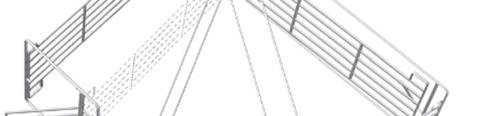

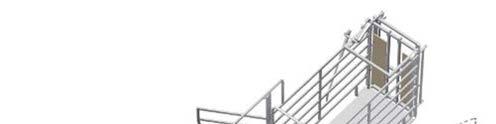

2 STANDARD s jednoduchým fixačním čelem STANDARD+ - prodloužená ulička STANDARD KOMPLET s ohradou 160m2 Popis Tato naháněcí a manipulační souprava pro skot s klasickým fixačním čelem je skvělým kompromisem ceny a kvality. Naháněcí souprava je navržena tak, aby zvládala všechny standardní úkony. Osvědčený design, robustní kovové díly vlastní výroby. Promyšlené rozčlenění prostoru likviduje "mrtvé" prostory a usměrňuje pohyb skotu. Žárově pozinkováno Využití soupravy STANDARD - STANDARD+ - STANDARD KOMPLET Přístup pro inseminaci, kontrola březosti, pomoc při telení, kontrola a doplňování ušních známek, možnost očkování, odběr krve, rychlé třídění stáda, nakládání.

3

4

5 Díly jednotlivých souprav Součásti soupravy ECONOMY Nomenklatura dílu Název dílu Množství dílu Panel ohr. pozink, 6 př. v. 1,6m, řetízek, d.2,54m 5, Rám s posuvnou brankou pro manip. uličky, pozink 2, Naháněcí souprava - otoč - gumová podložka 1, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 2, Naháněcí souprava - prodloužení 2,00 Součásti soupravy ECONOMY SLIDE: s posuvnými dveřmi nové konstrukce, které mají velmi lehký chod, jejich konstrukce zamezí vycouvání zvířete již při částečném přivření dveří, mají západku proti samovolnému otevření. Spodní výplň dveří chrání obsluhu proti kopnutí. Součásti soupravy ECONOMY SLIDE Panel ohr. pozink, 6 př. v. 1,6m, řetízek, d.2,54m 5, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 2, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 2,00

6 Součásti soupravy STANDARD Panel ohradní EURO pozink, 6 př. v. 1,6 m, řetízek, d. 2,4 m 2, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Rám s posuvnou brankou pro manip. uličky, pozink 1, Čelo fixační bez záchytného koše 1, Naháněcí souprava - otoč - gumová podložka 1, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 1, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 1, Naháněcí souprava - prodloužení 2,00 Součásti soupravy STANDARD+: prodloužená ulička Panel ohradní EURO pozink, 6 př. v. 1,6 m, řetízek, d. 2,4 m 2, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 2, Rám s posuvnou brankou pro manip. uličky, pozink 2, Čelo fixační bez záchytného koše 1, Naháněcí souprava - otoč - gumová podložka 1, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 3, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 1, Naháněcí souprava - prodloužení 2,00

7 Součásti soupravy STANDARD KOMPLET: s ohradou 160 m Panel ohradní EURO pozink, 6 př. v. 1,6 m, řetízek, d. 2,4 m 2, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Rám s posuvnou brankou pro manip. uličky, pozink 1, Čelo fixační bez záchytného koše 1, Naháněcí souprava - otoč - gumová podložka 1, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 1, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 16, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 2, Naháněcí souprava - prodloužení 2,00 Součásti soupravy EXTRA: Čelo fixační Priefert 1, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Rám pro fixační čelo Priefert do uličky, lakované 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 1, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 2, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 1, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 1,00

8 Součásti soupravy EXTRA+: prodloužená ulička Čelo fixační Priefert 1, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 2, Rám pro fixační čelo Priefert do uličky, lakované 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 2, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 2, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 3, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 1,00 Součásti soupravy EXTRA KOMPLET: s ohradou 160 m Čelo fixační Priefert 1, Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Rám pro fixační čelo Priefert do uličky, lakované 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 1, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 2, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 1, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 16, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 2,00

9 Součásti soupravy KOMFORT: Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Klec fixační s čelem Priefert a košem, lakovaná 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 1, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 2, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 2,00 Součásti soupravy KOMFORT+: prodloužená ulička Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 2, Klec fixační s čelem Priefert a košem, lakovaná 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 2, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 4, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 2,00

10 Součásti soupravy KOMFORT KOMPLET: s ohradou 160 m Naháněcí souprava - vnitřní rozpěrný rám 186x77 cm 1, Klec fixační s čelem Priefert a košem, lakovaná 1, Naháněcí souprava - otoč - gumová podložka 1, Dveře posuvné, pozinkované, šířka 75 cm 1, Panel ohr. poz EURO, 6 př. v. 1,6m,řetízek, d.2,4m 3, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.2,4m 2, Panel ohr. poz. EURO 6 př. v. 1,6m,řetízek, d.3,6m 15, Panel ohr. poz. EURO s dveřmi 6př. v. 1,6m, d.3,6m 1,00 Rozměry a váhy jednotlivých typů naháněk ECONOMY, ECONOMY SLIDE hmotnost: cca 490 kg rozměry: 7,5 x 6 m STANDARD STANDARD+ EXTRA EXTRA+ EXTRA KOMPLET KOMFORT KOMFORT+ hmotnost: cca 610 kg rozměry: 9 x 6,3 m hmotnost: cca 810 kg rozměry: 10 x 6,3 m hmotnost: cca 610 kg rozměry: 9 x 6,3 m hmotnost: cca 810 kg rozměry: 10 x 6,3 m hmotnost: cca 1310 kg rozměry: 24,5 x 13 m hmotnost: cca 610 kg rozměry: 9 x 6,3 m hmotnost: cca 810 kg rozměry: 10 x 6,3 m KOMFORT KOMPLET hmotnost: cca 1310 kg rozměry: 24,5 x 13 m

11 Obecný postup montáže 1. Na vybrané místo postavte posuvné dveře (33521 nebo 34130). Rozmyslete si směr manipulační uličky a místo pro naháněcí ohradu, popřípadě si rozměřte další návaznost na shromažďovací ohradu. Do sloupku posuvných dveří (na druhé straně, než na kterou se dveře otevírají) zasuňte čep spodní desky. U posuvných dveří obj. č: zasuňte čep desky do sloupku blíže k manipulační uličce (spodní deska má přivařený středový čep) tak, aby vyčníval dovnitř naháněcí ohrady a zajistěte šroubem 10mm. Deska je opatřena dvěma otvory pro ukotvení k podkladu (šroub, trn..) Provedení Provedení Prodlužovací třmen Zde zajistit šroubem. Zde zajistit šroubem. Zde bude navazovat manipulační ulička. Zde bude navazovat manipulační ulička. 2. Ke dveřím pro zajištění stability připojte panely manipulační uličky. U posuvné branky se musejí přidat z obou stran kotevní U-profily. Ty se utahují ke konstrukci dveří přes otvory na vnitřní straně vis. obrázek. 3. Shora pak zasuňte do rámu dveří horní desku (zatím bez středového čepu) a zajistěte šroubem jako u spodní desky.

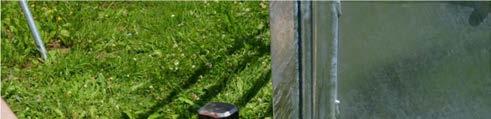

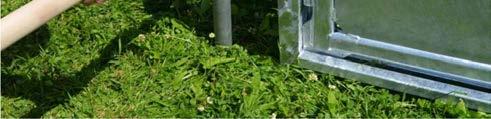

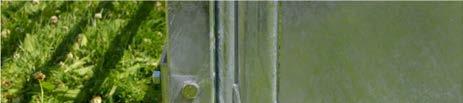

12 Naháňku lze rovněž fixovat i s pomocí zatlučené trubky 5/4 na kterou se nasune posuvná branka. Lze takto uplatnit i jiné kotevní trny a kolíky, kterými zajistíte buď samotné panely, nebo posuvnou branku. Tím zabráníte případnému posunutí fixační uličky jak na asfaltovém, tak i na travnatém povrchu. Zde provrtat a zajistit šroubem Při manipulaci se může stát, že se do uličky dostane více než jedno zvíře. Pokud jsou použity panely s dveřmi, lze panely vyztužit např. rozpěrným rámem (33519), nebo jinou vhodnou výztuhou. Rám lze na panely umisťovat dle zvolené šíře panelů buď zevnitř, z venku a nebo jednou stranou zevnitř a druhou z venku.

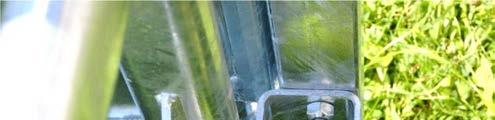

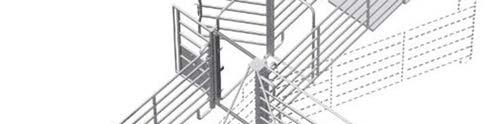

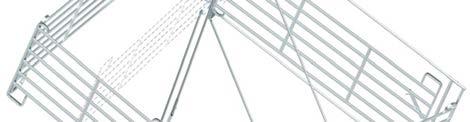

13 Panely ve fixační uličce lze umístit v několika různých šířkách. 1. Panely mohou být umístěny na vnitřní straně posuvné branky a fixačního čela s pomocí upevňovacích třmenů. 2. Panely mohou být umístěny v kotevních U-profilech v šířce odpovídající posuvným dveřím a fixačnímu čelu. 3. Samotné kotevní U-profily nemají úmyslně otvory na středu, ale u exentricky a tím lze pootočením o 180 šířku uličky také lehce korigovat. 4. Souběžně s manipulační uličkou připojte krajní panel naháněcí ohrady 3,6 m. K němu pod úhlem cca 95 připojte panel 2,54 m (pokud máte provedení s dveřmi, připojte jej k prvnímu panelu stranou s dveřmi. U posuvné branky připojte krajní panel naháněcí ohrady 3,6 m pomocí prodlužovacích třmenů.

14

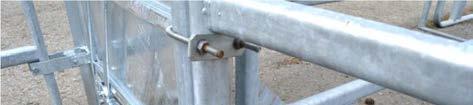

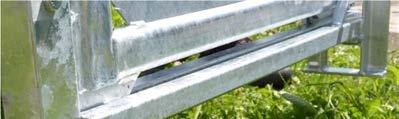

15 Při použití posuvných dveří mezi panely, je třeba mít oba kotevní U-profily na posuvných dveřích z obou stran. Pokud ale budou posuvné dveře jako koncové, lze kotevní U-profily na jedné straně demontovat a tím zabránit možnému poranění zvířete.

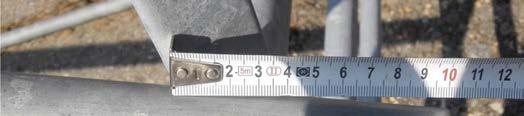

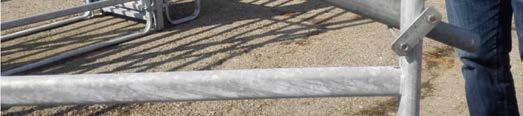

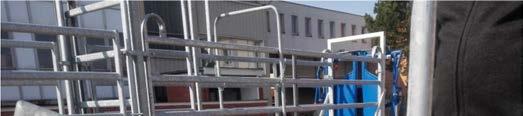

16 6. Na vnější stranu naháněcích dveří přišroubujte s pomocí dvou třmenů zajišťovací kolík. Č. 1 Č. 2 Zajišťovací kolík montujte tak, aby vyšel mezi vodorovné příčky Vodící trubka nesmí při otáčení zavadit o panel Zajišťovací kolík musí přesahovat minimálně o 10cm jak je znázorněno na obrázku č. 2. Zajišťovací kolík je nutné uchytit tak, jak je znázorněno na obrázku č. 1, tedy jeden třmen se upevní na vodorovnou příčku a druhý zase na svislou část panelu. Tím zajistíte dostatečný přesah kolíku přes panel. 7. Nakonec doplňte manipulační uličku o díly podle zvolené sestavy a dostavte navazující hrazení shromažďovací ohrady podle Vašich podmínek.

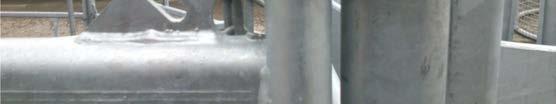

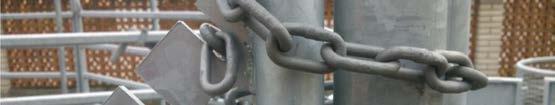

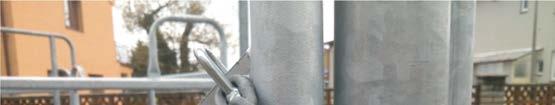

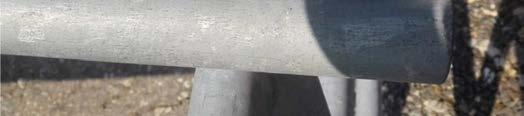

17 UPOZORNĚNÍ: Dbejte na správné propojování panelů. Zamezte nadměrnému namáhání a řetízek vždy nejprve provlečte okem a poté jej ukotvěte v drážce. Panely by měli mít co možná nejmenší vůli ve spoji. Umožňuje-li to délka řetízku, omotávejte vždy dvakrát. V případě přímého kotvení řetízku v drážce může dojít k poškození. Protáhněte vždy nejprve řetízek okem. Pokud je řetízek dostatečně dlouhý omotávejte dvakrát. V Případě manipulace s většími zvířaty, je dvojité omotání nutné. KAMÍR a Co. Spol. s r.o., Fred. Pakosty 1148, Pacov Info@kamir.cz, tel:
