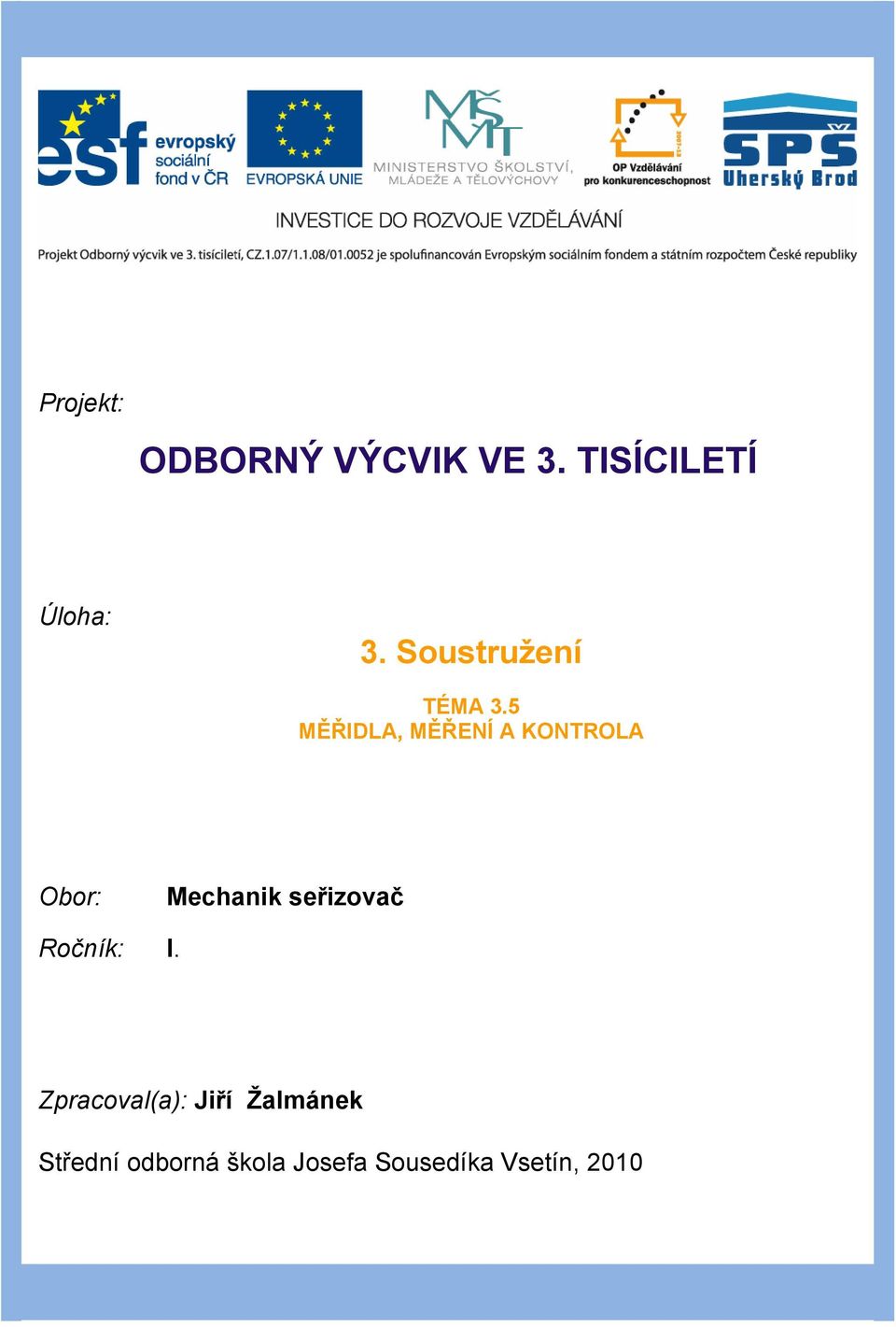

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 3. Soustružení TÉMA 3.5 MĚŘIDLA, MĚŘENÍ A KONTROLA Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Jiří Žalmánek Střední odborná škola Josefa Sousedíka Vsetín, 2010

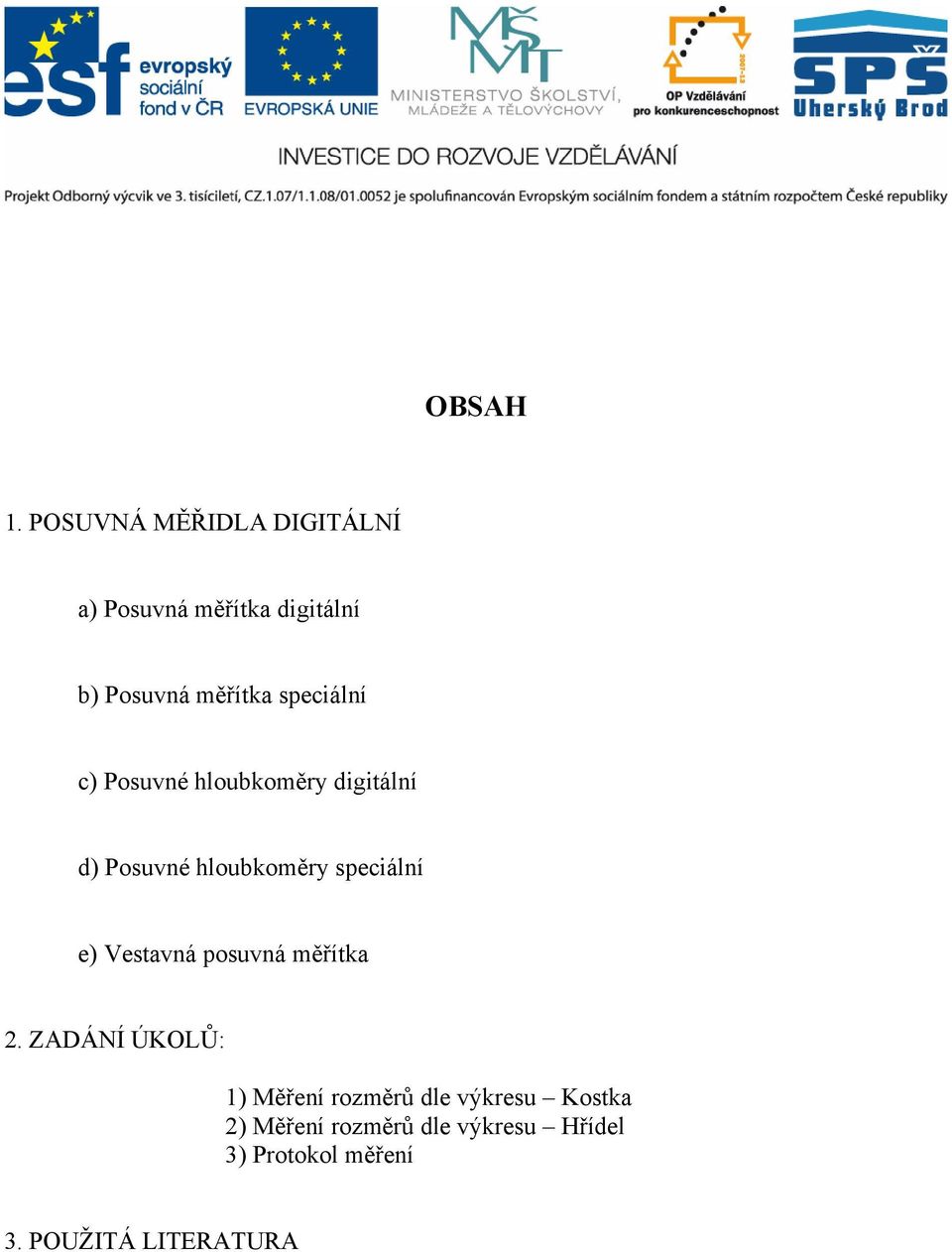

2 OBSAH 1. POSUVNÁ MĚŘIDLA DIGITÁLNÍ a) Posuvná měřítka digitální b) Posuvná měřítka speciální c) Posuvné hloubkoměry digitální d) Posuvné hloubkoměry speciální e) Vestavná posuvná měřítka 2. ZADÁNÍ ÚKOLŮ: 1) Měření rozměrů dle výkresu Kostka 2) Měření rozměrů dle výkresu Hřídel 3) Protokol měření 3. POUŽITÁ LITERATURA

3 a) Posuvná měřítka digitální 1. POSUVNÁ MĚŘÍTKA DIGITÁLNÍ Základní popis: Digitální posuvné měřítko je určeno pro přesné měření vnějších i vnitrních rozměrů v rozmezí 0 až 300 mm s rozlišením 0,01 mm. K měření je používán bezkontaktní lineární CAP měřicí systém. Údaj na displeji lze v jakékoliv poloze vynulovat a provádět relativní měření. Přístroj je napájen knoflíkovým článkem SR44. Nízké napájecí napětí je indikováno blikajícím displejem. Není-li posuvka delší dobu používána, dojde k jejímu automatickému vypnutí. Některé posuvky mají zabudovaný datový výstup Aretační šroub Plášť a tlačítka jsou z materiálu Ultradur s vynikající chemickou stálostí Lapované vodicí plochy pro rovnoměrný a jemný chod jezdce Citlivé posuvové kolečko Ergonomická neklouzavá opěrka palce Měřící plochy Displej

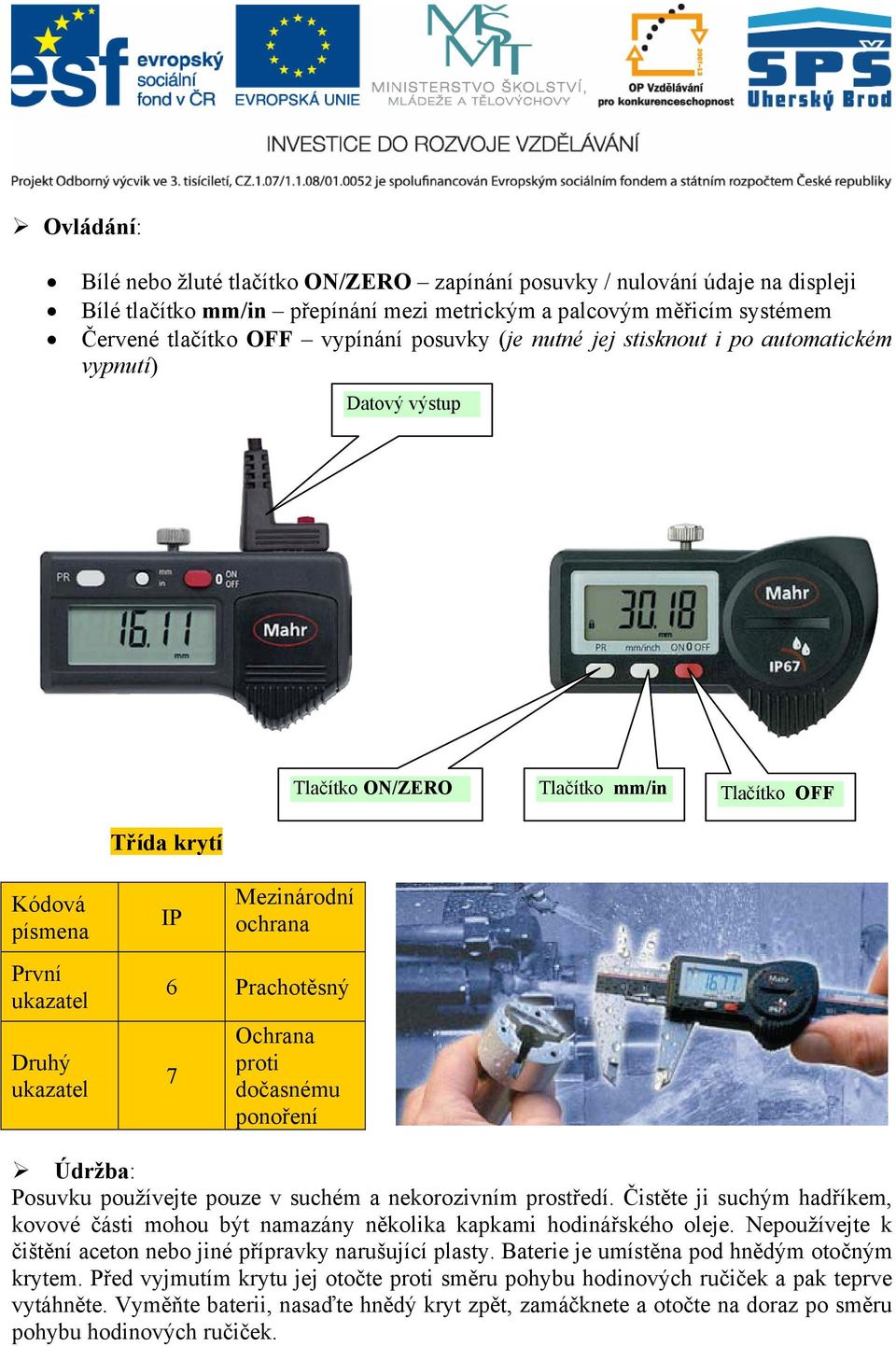

4 Ovládání: Bílé nebo žluté tlačítko ON/ZERO zapínání posuvky / nulování údaje na displeji Bílé tlačítko mm/in přepínání mezi metrickým a palcovým měřicím systémem Červené tlačítko OFF vypínání posuvky (je nutné jej stisknout i po automatickém vypnutí) Datový výstup Tlačítko ON/ZERO Tlačítko mm/in Tlačítko OFF Kódová písmena Třída krytí IP Mezinárodní ochrana První ukazatel Druhý ukazatel 6 Prachotěsný 7 Ochrana proti dočasnému ponoření Údržba: Posuvku používejte pouze v suchém a nekorozivním prostředí. Čistěte ji suchým hadříkem, kovové části mohou být namazány několika kapkami hodinářského oleje. Nepoužívejte k čištění aceton nebo jiné přípravky narušující plasty. Baterie je umístěna pod hnědým otočným krytem. Před vyjmutím krytu jej otočte proti směru pohybu hodinových ručiček a pak teprve vytáhněte. Vyměňte baterii, nasaďte hnědý kryt zpět, zamáčknete a otočte na doraz po směru pohybu hodinových ručiček.

5 Nestandardní stavy a jejich řešení: Blikání displeje, indikace nízkého napájecí napětí vyměňte baterii. Na displeji není žádný údaj, napájecí baterie je příliš vybitá vyměňte baterii. Údaj na displeji se nemění vyjměte baterii na dobu delší než 30 vteřin. Na displeji je stále údaj 000,00 může být zablokováno v sepnuté poloze jedno z funkčních tlačítek, uvolněte ho. Měřený údaj je chybový o více než 0,1 mm při maximální měřené délce senzor muže být znečištěn, je nutné jej vyčistit stlačeným vzduchem nebo čistým hadříkem. Základní technické údaje: Napájecí napětí: 1,55 V, knoflíkový článek SR44. Rozlišení a opakovatelnost měření: 0,01 mm. Přesnost, opakovatelnost polohy: ±0,03 mm. Maximální rychlost posuvu: 1,5 m za vteřinu. Display: pětimístný, výška 8 mm. Pracovní teplota: 0 až 40 C. Pracovní relativní vlhkost: do 80 %. Měření posuvným digitálním měřítkem K měření vnějších rozměrů což je nejčastější slouží 2 větší, spodní čelisti. Ty rozevřeme a po vložení měřené součásti zase k sobě posuneme až na doraz. Na displeji pak můžeme přečíst měřený rozměr.

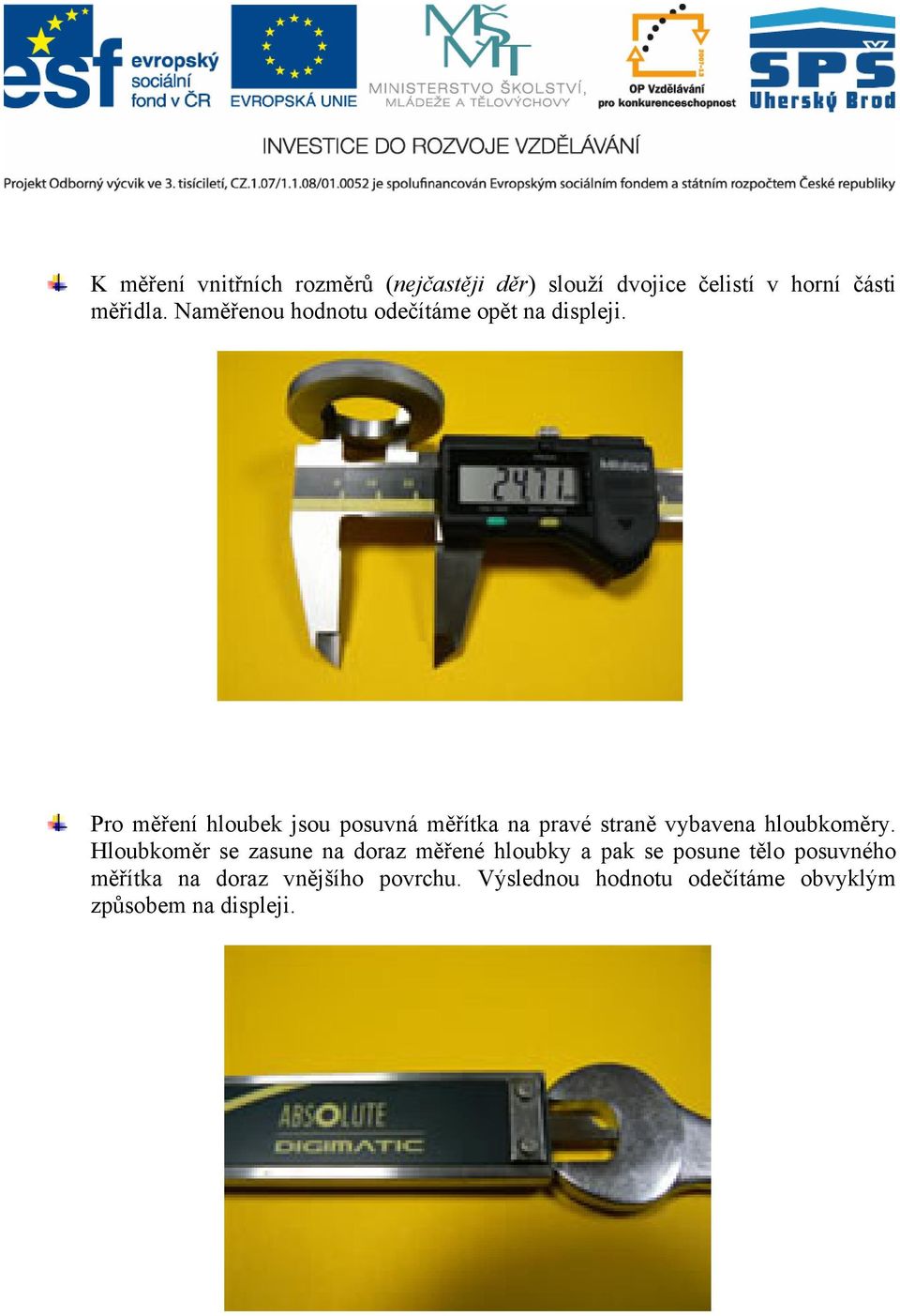

6 K měření vnitřních rozměrů (nejčastěji děr) slouží dvojice čelistí v horní části měřidla. Naměřenou hodnotu odečítáme opět na displeji. Pro měření hloubek jsou posuvná měřítka na pravé straně vybavena hloubkoměry. Hloubkoměr se zasune na doraz měřené hloubky a pak se posune tělo posuvného měřítka na doraz vnějšího povrchu. Výslednou hodnotu odečítáme obvyklým způsobem na displeji.

7 Chyby měření Při měření mohou nastat chyby, které mají příčiny: Nerovnosti na měřené, např. prach, přilnuté třísky, otřepy. Nepřesnost měřidla, např. opotřebením, nedokonalým usazením měřicích ramen, nečistoty na měřidle. Chyba v poloze měřidla při měření. Odchylky při měření vznikající nadměrným tlakem na měřící ramena a nevhodná poloha obrobku při měření. Osobní chyba pracovníka z nedostatku zkušenosti při měření, nedostatečná ostrost vidění, fyzikální vlivy (teplota 20 stupňů).

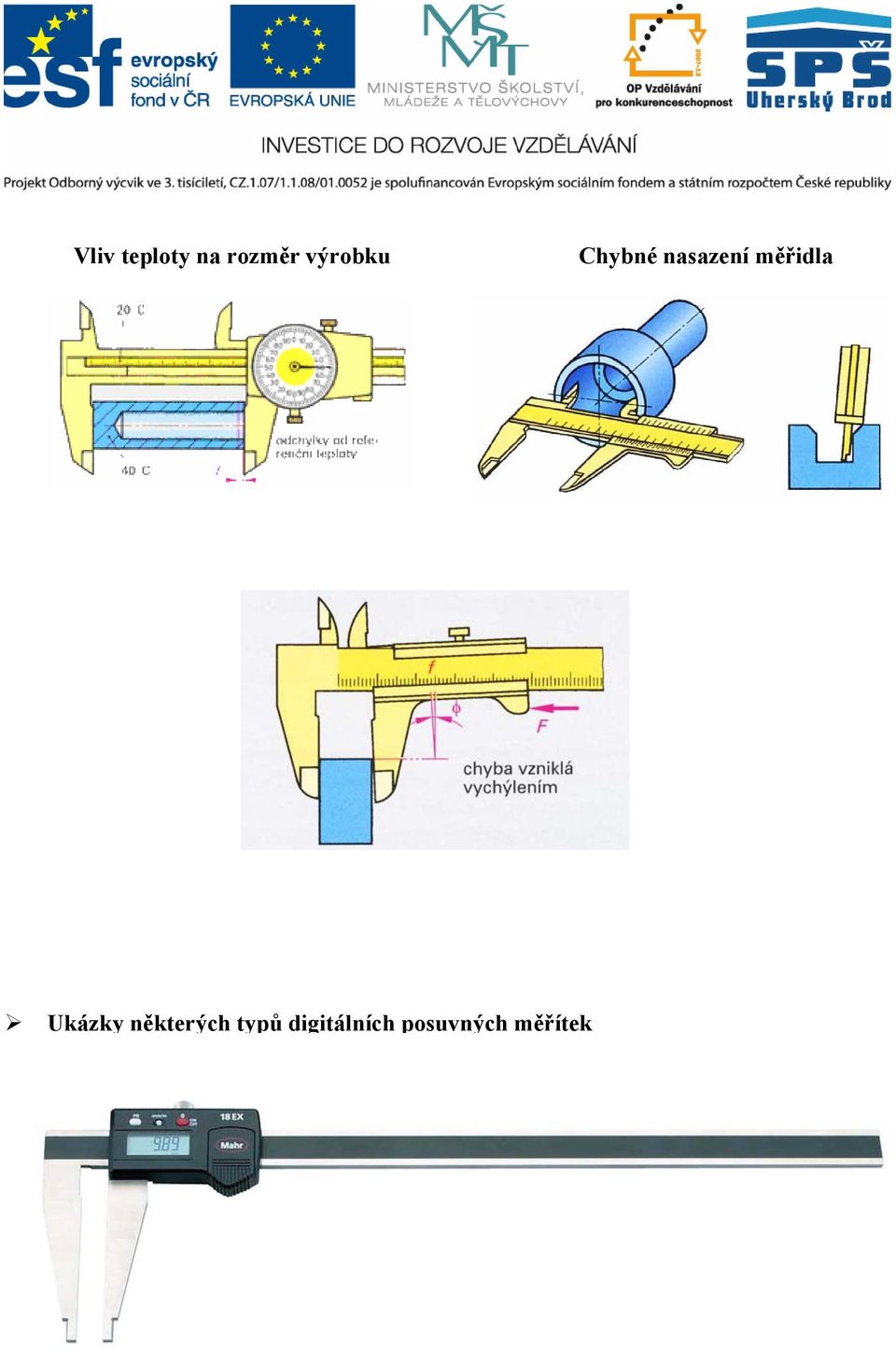

8 Vliv teploty na rozměr výrobku Chybné nasazení měřidla Ukázky některých typů digitálních posuvných měřítek

9

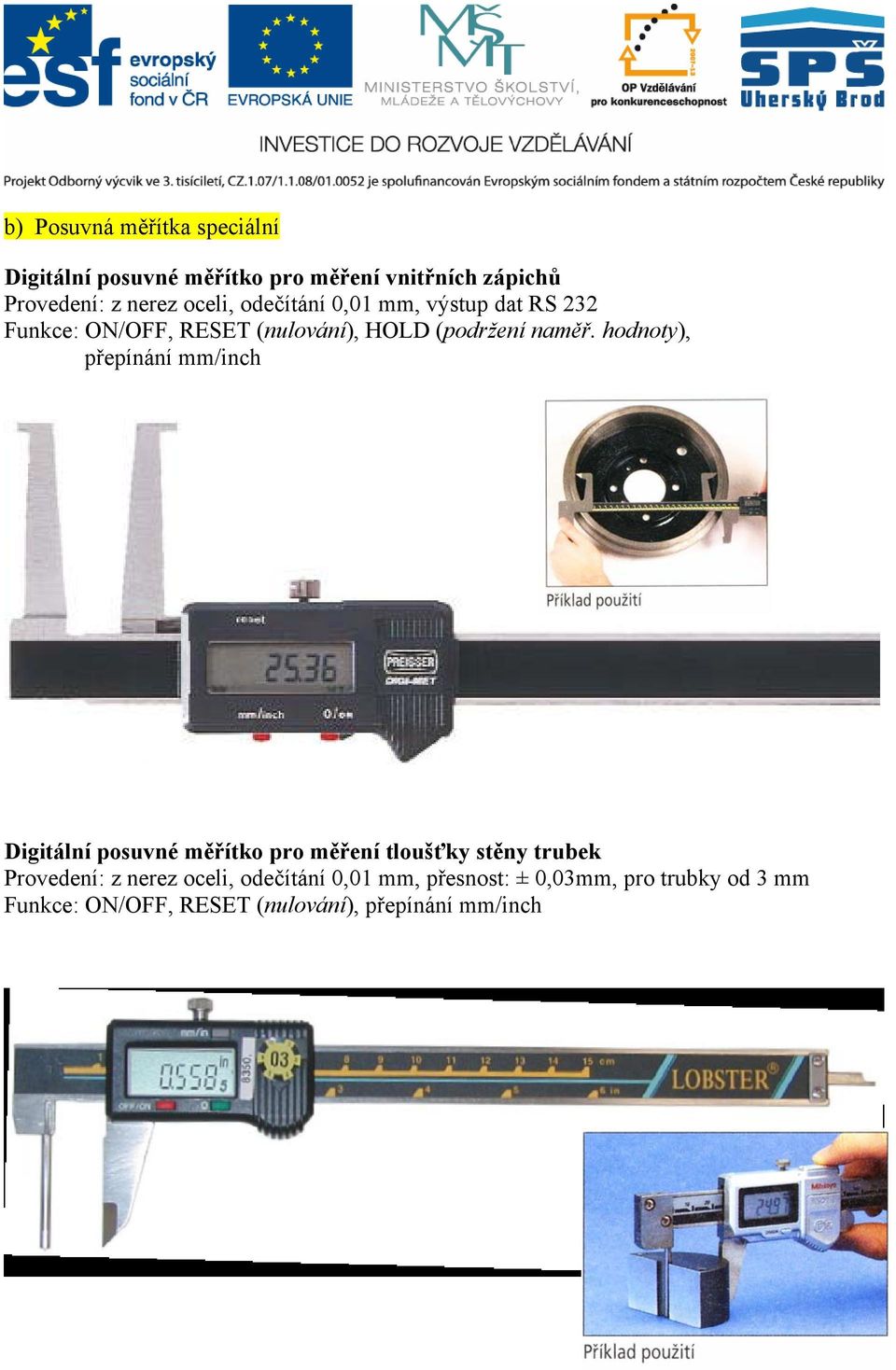

10 b) Posuvná měřítka speciální Digitální posuvné měřítko pro měření vnitřních zápichů Provedení: z nerez oceli, odečítání 0,01 mm, výstup dat RS 232 Funkce: ON/OFF, RESET (nulování), HOLD (podržení naměř. hodnoty), přepínání mm/inch Digitální posuvné měřítko pro měření tloušťky stěny trubek Provedení: z nerez oceli, odečítání 0,01 mm, přesnost: ± 0,03mm, pro trubky od 3 mm Funkce: ON/OFF, RESET (nulování), přepínání mm/inch

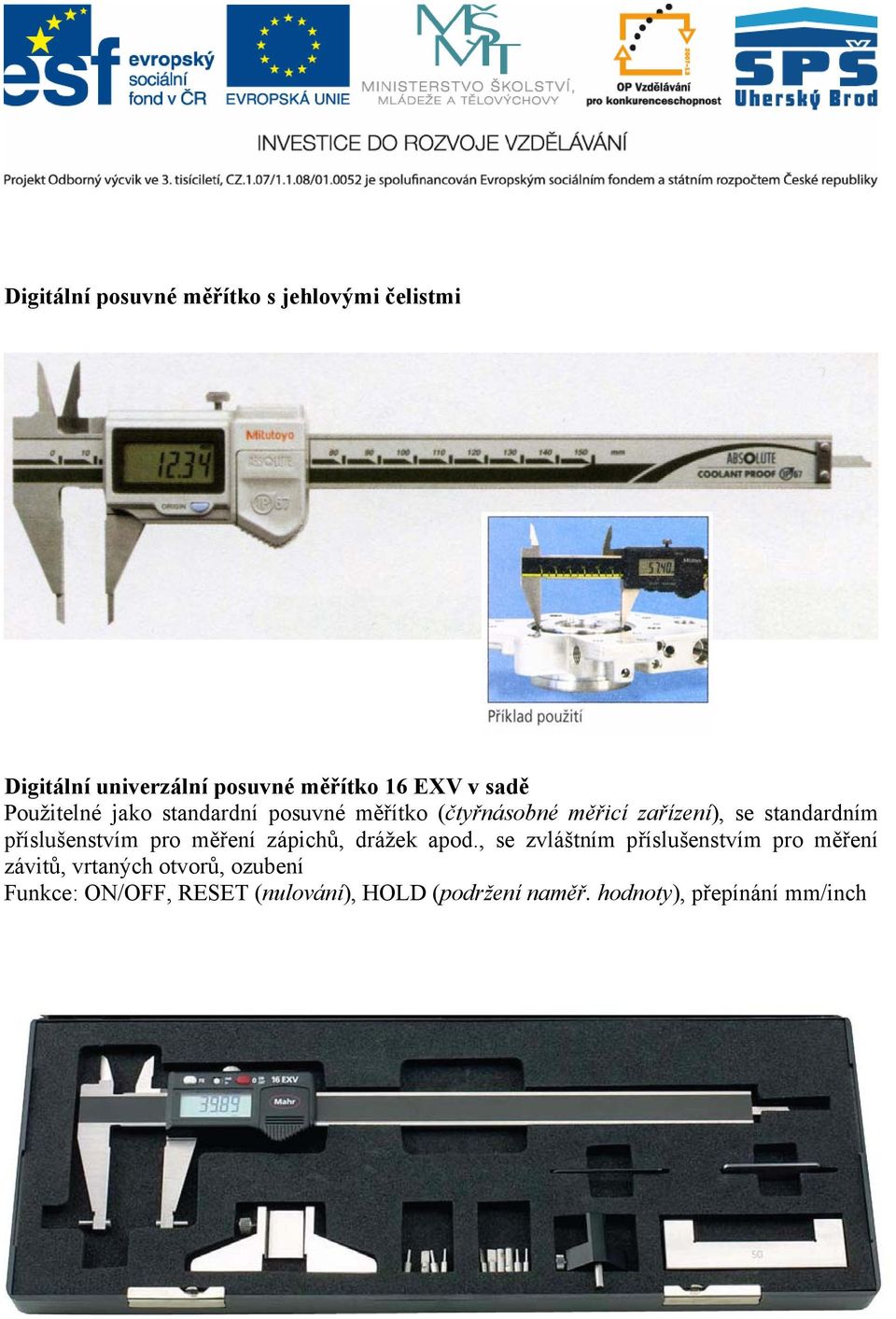

11 Digitální posuvné měřítko s jehlovými čelistmi Digitální univerzální posuvné měřítko 16 EXV v sadě Použitelné jako standardní posuvné měřítko (čtyřnásobné měřicí zařízení), se standardním příslušenstvím pro měření zápichů, drážek apod., se zvláštním příslušenstvím pro měření závitů, vrtaných otvorů, ozubení Funkce: ON/OFF, RESET (nulování), HOLD (podržení naměř. hodnoty), přepínání mm/inch

12 c) Posuvné hloubkoměry digitální Funkce: ON/OFF, 0 (nastavení nuly), přepínání mm/inch, PRESET (přednastavení míry), Reference Lock/Unlock Induktivní vodovzdorný měřicí systém FPS (Fluid Protected measuring System) s funkcí Reference-Lock Stěrka nečistot v jezdci Životnost baterie cca 2 roky Rychlost posuvu 1,5 m/s (60 /s) Kontrastní 7,5 mm vysoký LCD displej Lapované vodicí dráhy Jezdec a vodicí tyč z kalené nerezové oceli Aretační šroub Výstup dat volitelně: USB Opto RS232C Digimatic

13 d) Posuvné hloubkoměry speciální Hloubkoměr digitální s talířkovým dotekem Provedení: přesnost dle výrobní normy, z nerez oceli, aretační šroub, měřicí doteky: talířkový, 7,5 x 1 mm, plochý 4 mm, sférický 4 mm, R6, odečítání: 0,01 mm, LCD display 7,5 mm Výstup dat volitelně: USB Opto RS232C Digimatic

14 Hloubkoměr s malým měřicím rozsahem Provedení: nerez ocel, aretace šroubkem, délka můstku 48 mm, průměr jehly 2 mm (na poptávku průměr 1 mm), výstup dat RS232 Funkce: ON/OFF, RESET (nulování), HOLD (podržení naměř. hodnoty), přepínání

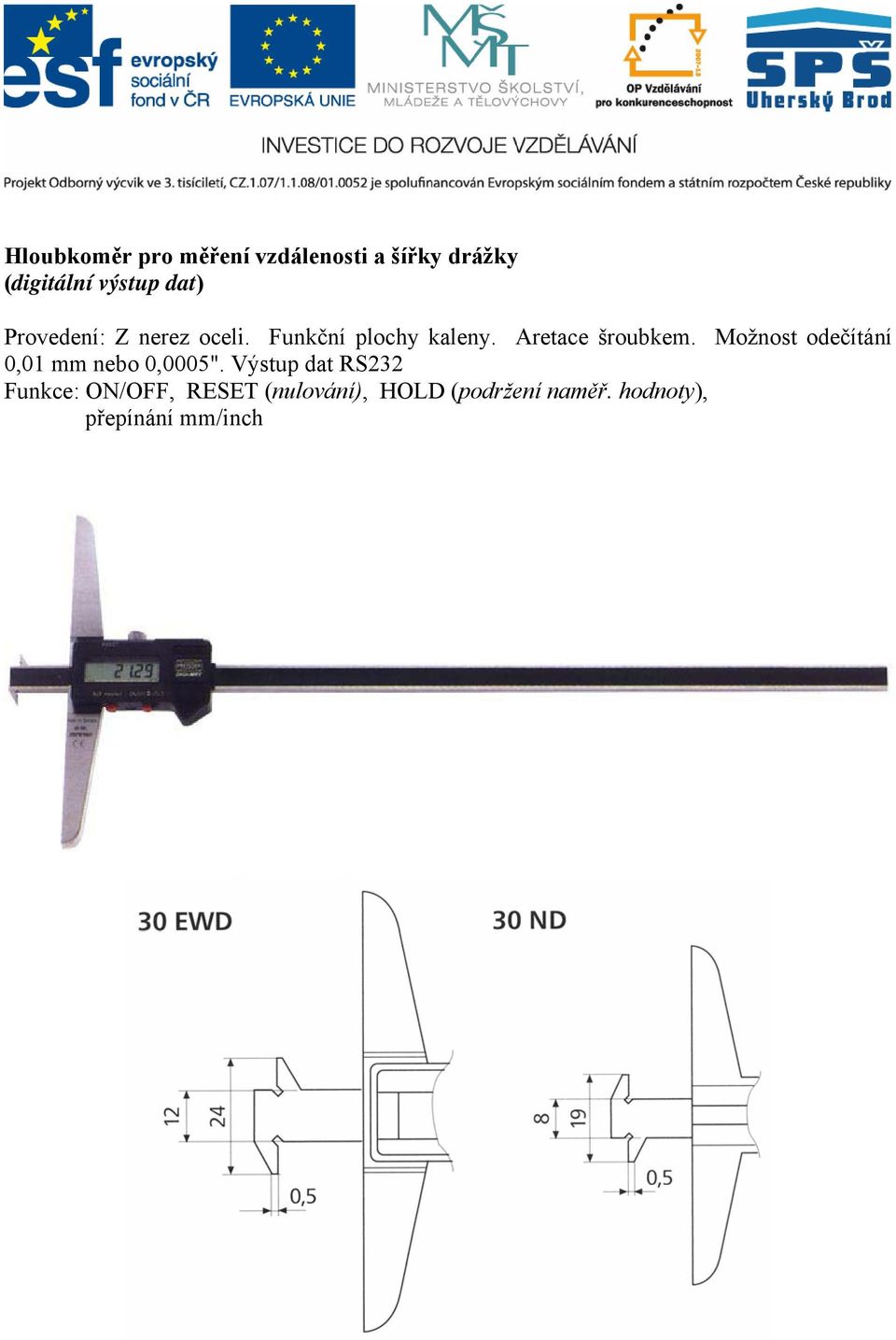

15 Hloubkoměr pro měření vzdálenosti a šířky drážky (digitální výstup dat) Provedení: Z nerez oceli. Funkční plochy kaleny. Aretace šroubkem. Možnost odečítání 0,01 mm nebo 0,0005". Výstup dat RS232 Funkce: ON/OFF, RESET (nulování), HOLD (podržení naměř. hodnoty), přepínání mm/inch

16 e) Vestavná posuvná měřítka Použití: Měření drah posuvu na obráběcích strojích (např. na stojanových vrtačkách, frézkách). Funkce: ON/OFF, RESET (nastavení nuly), Přepínání mm/inch, HOLD (uložení naměřené hodnoty), DATA (přenos dat). Kapacitní měřicí systém, životnost baterie cca 2 roky. Rychlost posuvu 1,5 m/s, (60 /s). Výstup dat volitelně, Opto RS232C Digimatic, Kontrastní 6 mm vysoký LCD displej, Jezdec a vodicí tyč z kalené nerezové oceli.

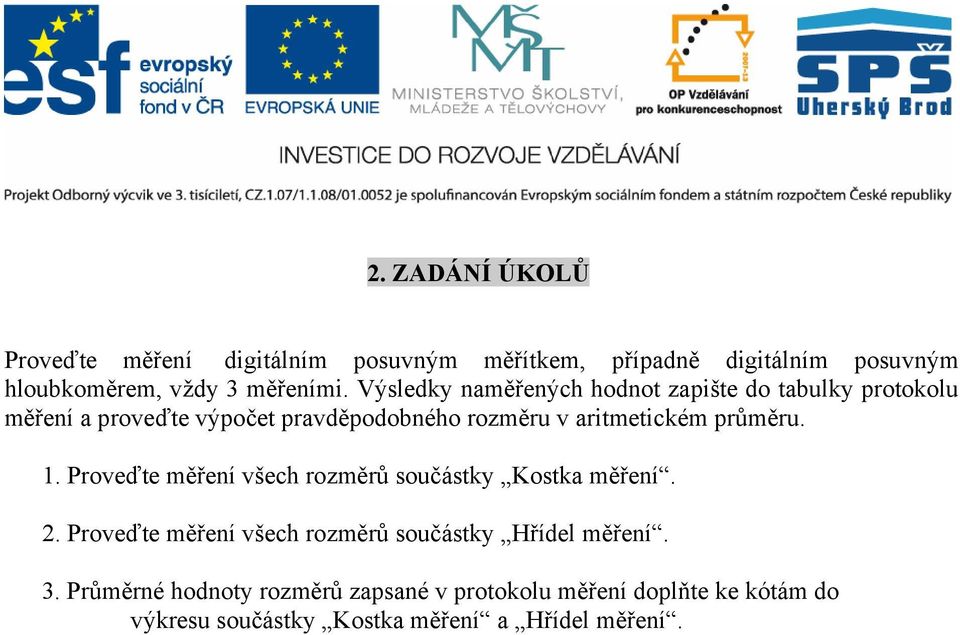

17 2. ZADÁNÍ ÚKOLŮ Proveďte měření digitálním posuvným měřítkem, případně digitálním posuvným hloubkoměrem, vždy 3 měřeními. Výsledky naměřených hodnot zapište do tabulky protokolu měření a proveďte výpočet pravděpodobného rozměru v aritmetickém průměru. 1. Proveďte měření všech rozměrů součástky Kostka měření. 2. Proveďte měření všech rozměrů součástky Hřídel měření. 3. Průměrné hodnoty rozměrů zapsané v protokolu měření doplňte ke kótám do výkresu součástky Kostka měření a Hřídel měření.

18 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Kostka měření Kusů Polotovar Schválil Číslo výkresu Změna x40x12 Jiří Žalmánek MS /1 Střední odborná škola Josefa Sousedíka Vsetín

19 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Kostka měření Kusů Polotovar Schválil Číslo výkresu Změna x40x12 Jiří Žalmánek MS /2 Střední odborná škola Josefa Sousedíka Vsetín

20 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Hřídel meření Kusů Polotovar Schválil Číslo výkresu Změna 12 Ø50x100 Jiří Žalmánek MS /3 Střední odborná škola Josefa Sousedíka Vsetín

21 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Hřídel měření Kusů Polotovar Schválil Číslo výkresu Změna 12 Ø50x100 Jiří Žalmánek MS /4 Střední odborná škola Josefa Sousedíka Vsetín

22 PROTOKOL MĚŘENÍ Obor Jméno Střední odborná škola Josefa Sousedíka Vsetín Třída Skupina Pracoviště Název č. výkresu k. č. Dílčí měření I. II. III. Výsledek měření Použitá měřidla

23 3. POUŽITÁ LITERATURA Učební texty: Základní montážní práce. Metodické středisko na přípravu mládeže pro dělnická povolání FMVS, Učební texty: Rukodělný výcvik. Metodické středisko na přípravu mládeže pro dělnická povolání FMVS : DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Katalog měřících přístrojů 2005/2006 MITUTOYO-CZ , ruční měřidla, str Katalog měřících přístrojů TESA digitální posuvná měřítka str.1 42 Katalog měřících přístrojů MAHR digitální posuvná měřítka str Katalog měřících přístrojů UNIMETRA digitální posuvná měřítka str.1 24
