1 NÁVODY GRUNDFOS LC 220 Montážní a provozní návod

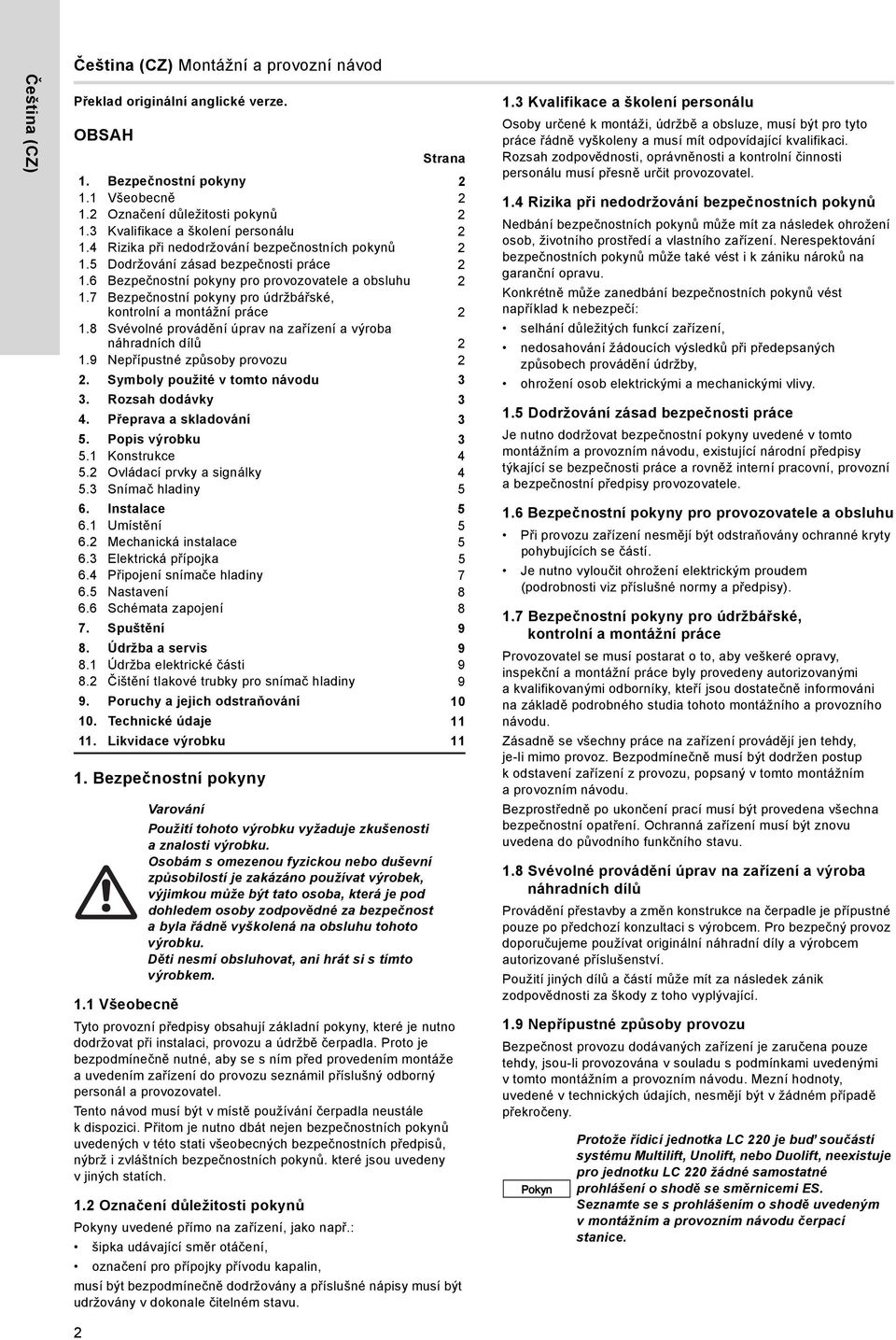

2 Čeština (CZ) Čeština (CZ) Montážní a provozní návod Překlad originální anglické verze. OBSAH 1. Bezpečnostní pokyny 1.1 Všeobecně Strana 1. Bezpečnostní pokyny Všeobecně Označení důležitosti pokynů Kvalifikace a školení personálu Rizika při nedodržování bezpečnostních pokynů Dodržování zásad bezpečnosti práce Bezpečnostní pokyny pro provozovatele a obsluhu Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Svévolné provádění úprav na zařízení a výroba náhradních dílů Nepřípustné způsoby provozu 2 2. Symboly použité v tomto návodu 3 3. Rozsah dodávky 3 4. Přeprava a skladování 3 5. Popis výrobku Konstrukce Ovládací prvky a signálky Snímač hladiny 5 6. Instalace Umístění Mechanická instalace Elektrická přípojka Připojení snímače hladiny Nastavení Schémata zapojení 8 7. Spuštění 9 8. Údržba a servis Údržba elektrické části Čištění tlakové trubky pro snímač hladiny 9 9. Poruchy a jejich odstraňování Technické údaje Likvidace výrobku 11 Použití tohoto výrobku vyžaduje zkušenosti a znalosti výrobku. Osobám s omezenou fyzickou nebo duševní způsobilostí je zakázáno používat výrobek, výjimkou může být tato osoba, která je pod dohledem osoby zodpovědné za bezpečnost a byla řádně vyškolená na obsluhu tohoto výrobku. Děti nesmí obsluhovat, ani hrát si s tímto výrobkem. Tyto provozní předpisy obsahují základní pokyny, které je nutno dodržovat při instalaci, provozu a údržbě čerpadla. Proto je bezpodmínečně nutné, aby se s ním před provedením montáže a uvedením zařízení do provozu seznámil příslušný odborný personál a provozovatel. Tento návod musí být v místě používání čerpadla neustále k dispozici. Přitom je nutno dbát nejen bezpečnostních pokynů uvedených v této stati všeobecných bezpečnostních předpisů, nýbrž i zvláštních bezpečnostních pokynů. které jsou uvedeny v jiných statích. 1.2 Označení důležitosti pokynů Pokyny uvedené přímo na zařízení, jako např.: šipka udávající směr otáčení, označení pro přípojky přívodu kapalin, musí být bezpodmínečně dodržovány a příslušné nápisy musí být udržovány v dokonale čitelném stavu. 1.3 Kvalifikace a školení personálu Osoby určené k montáži, údržbě a obsluze, musí být pro tyto práce řádně vyškoleny a musí mít odpovídající kvalifikaci. Rozsah zodpovědnosti, oprávněnosti a kontrolní činnosti personálu musí přesně určit provozovatel. 1.4 Rizika při nedodržování bezpečnostních pokynů Nedbání bezpečnostních pokynů může mít za následek ohrožení osob, životního prostředí a vlastního zařízení. Nerespektování bezpečnostních pokynů může také vést i k zániku nároků na garanční opravu. Konkrétně může zanedbání bezpečnostních pokynů vést například k nebezpečí: selhání důležitých funkcí zařízení, nedosahování žádoucích výsledků při předepsaných způsobech provádění údržby, ohrožení osob elektrickými a mechanickými vlivy. 1.5 Dodržování zásad bezpečnosti práce Je nutno dodržovat bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, existující národní předpisy týkající se bezpečnosti práce a rovněž interní pracovní, provozní a bezpečnostní předpisy provozovatele. 1.6 Bezpečnostní pokyny pro provozovatele a obsluhu Při provozu zařízení nesmějí být odstraňovány ochranné kryty pohybujících se částí. Je nutno vyloučit ohrožení elektrickým proudem (podrobnosti viz příslušné normy a předpisy). 1.7 Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Provozovatel se musí postarat o to, aby veškeré opravy, inspekční a montážní práce byly provedeny autorizovanými a kvalifikovanými odborníky, kteří jsou dostatečně informováni na základě podrobného studia tohoto montážního a provozního návodu. Zásadně se všechny práce na zařízení provádějí jen tehdy, je-li mimo provoz. Bezpodmínečně musí být dodržen postup k odstavení zařízení z provozu, popsaný v tomto montážním a provozním návodu. Bezprostředně po ukončení prací musí být provedena všechna bezpečnostní opatření. Ochranná zařízení musí být znovu uvedena do původního funkčního stavu. 1.8 Svévolné provádění úprav na zařízení a výroba náhradních dílů Provádění přestavby a změn konstrukce na čerpadle je přípustné pouze po předchozí konzultaci s výrobcem. Pro bezpečný provoz doporučujeme používat originální náhradní díly a výrobcem autorizované příslušenství. Použití jiných dílů a částí může mít za následek zánik zodpovědnosti za škody z toho vyplývající. 1.9 Nepřípustné způsoby provozu Bezpečnost provozu dodávaných zařízení je zaručena pouze tehdy, jsou-li provozována v souladu s podmínkami uvedenými v tomto montážním a provozním návodu. Mezní hodnoty, uvedené v technických údajích, nesmějí být v žádném případě překročeny. Pokyn Protože řídicí jednotka LC 220 je buď součástí systému Multilift, Unolift, nebo Duolift, neexistuje pro jednotku LC 220 žádné samostatné prohlášení o shodě se směrnicemi ES. Seznamte se s prohlášením o shodě uvedeným v montážním a provozním návodu čerpací stanice. 2

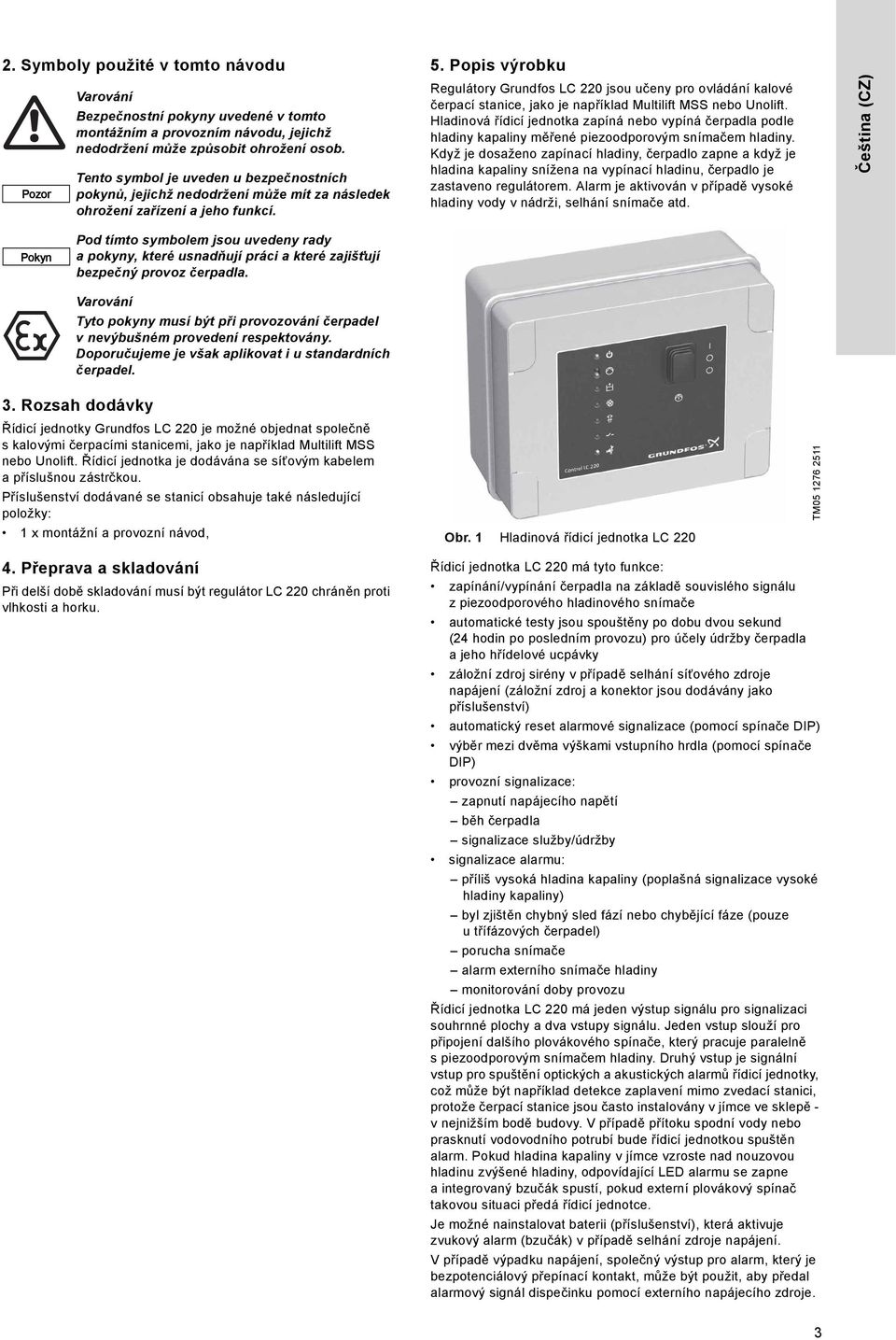

3 2. Symboly použité v tomto návodu Pozor Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. 5. Popis výrobku Regulátory Grundfos LC 220 jsou učeny pro ovládání kalové čerpací stanice, jako je například Multilift MSS nebo Unolift. Hladinová řídicí jednotka zapíná nebo vypíná čerpadla podle hladiny kapaliny měřené piezoodporovým snímačem hladiny. Když je dosaženo zapínací hladiny, čerpadlo zapne a když je hladina kapaliny snížena na vypínací hladinu, čerpadlo je zastaveno regulátorem. Alarm je aktivován v případě vysoké hladiny vody v nádrži, selhání snímače atd. Čeština (CZ) Pokyn Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. Tyto pokyny musí být při provozování čerpadel v nevýbušném provedení respektovány. Doporučujeme je však aplikovat i u standardních čerpadel. 3. Rozsah dodávky Řídicí jednotky Grundfos LC 220 je možné objednat společně s kalovými čerpacími stanicemi, jako je například Multilift MSS nebo Unolift. Řídicí jednotka je dodávána se síťovým kabelem apříslušnou zástrčkou. Příslušenství dodávané se stanicí obsahuje také následující položky: 1 x montážní a provozní návod, Obr. 1 Hladinová řídicí jednotka LC 220 TM Přeprava a skladování Při delší době skladování musí být regulátor LC 220 chráněn proti vlhkosti a horku. Řídicí jednotka LC 220 má tyto funkce: zapínání/vypínání čerpadla na základě souvislého signálu z piezoodporového hladinového snímače automatické testy jsou spouštěny po dobu dvou sekund (24 hodin po posledním provozu) pro účely údržby čerpadla a jeho hřídelové ucpávky záložní zdroj sirény v případě selhání síťového zdroje napájení (záložní zdroj a konektor jsou dodávány jako příslušenství) automatický reset alarmové signalizace (pomocí spínače DIP) výběr mezi dvěma výškami vstupního hrdla (pomocí spínače DIP) provozní signalizace: zapnutí napájecího napětí běh čerpadla signalizace služby/údržby signalizace alarmu: příliš vysoká hladina kapaliny (poplašná signalizace vysoké hladiny kapaliny) byl zjištěn chybný sled fází nebo chybějící fáze (pouze utřífázových čerpadel) porucha snímače alarm externího snímače hladiny monitorování doby provozu Řídicí jednotka LC 220 má jeden výstup signálu pro signalizaci souhrnné plochy a dva vstupy signálu. Jeden vstup slouží pro připojení dalšího plovákového spínače, který pracuje paralelně s piezoodporovým snímačem hladiny. Druhý vstup je signální vstup pro spuštění optických a akustických alarmů řídicí jednotky, což může být například detekce zaplavení mimo zvedací stanici, protože čerpací stanice jsou často instalovány v jímce ve sklepě - v nejnižším bodě budovy. V případě přítoku spodní vody nebo prasknutí vodovodního potrubí bude řídicí jednotkou spuštěn alarm. Pokud hladina kapaliny v jímce vzroste nad nouzovou hladinu zvýšené hladiny, odpovídající LED alarmu se zapne a integrovaný bzučák spustí, pokud externí plovákový spínač takovou situaci předá řídicí jednotce. Je možné nainstalovat baterii (příslušenství), která aktivuje zvukový alarm (bzučák) v případě selhání zdroje napájení. V případě výpadku napájení, společný výstup pro alarm, který je bezpotenciálový přepínací kontakt, může být použit, aby předal alarmový signál dispečinku pomocí externího napájecího zdroje. 3

4 Čeština (CZ) Typový klíč řídicí jednotky LC 220 Příklad LC LC 220 = typ řídicí jednotky 1 = řídicí jednotka pro jedno čerpadlo Napětí [V] 1 = jednofázové provedení 3 = třífázové provedení Maximální provozní proud na jedno čerpadlo [A] Typový štítek řídicí jednotky LC 220 Typ dané řídicí jednotky, napájecí napětí atd. uvádí typové označení na typovém štítku, který je umístěn na boční stěně skříňky řídicí jednotky Ovládací prvky a signálky V následující tabulce je popis funkce jednotlivých ovládacích prvků a signálek: Prvek Funkce Popis Volba provozního režimu Provozní režim je zvolen přepínačem ON-OFF-AUTO (ZAP-VYP-AUTO), který má tři různé polohy: POLOHA I: Zapíná čerpadlo ručně. POLOHA O: Vypíná čerpadlo ručně Resetuje signalizace alarmu. POLOHA AUTO: Automatický provoz. Čerpadlo se zapíná a vypíná podle signálu ze snímače hladiny Type LC P.c Prod. No V01 UN 3x V~ 50/60Hz Serial No Contact max 250V max 3W Pump max 4A Contact max 2A Fuse max 16A G 1,8kg < 10 ka IP55 Amb.: 0 to 40 C Made in Germany Obr. 2 Příklad typového štítku LC 220 Pol. Popis 1 Typové označení 2 Objednací číslo 3 Číslo verze 4 Jmenovité napětí 5 Energetická spotřeba 6 Maximální záložní pojistka 7 Hmotnost 8 Maximální vstupní proud čerpadla 9 Rok a týden výroby 10 Sériové číslo 11 Maximální napětí na stykači 12 Maximální proud na stykači TM Signalizace stavu napájení Signalizace stavu čerpadla Alarm vysoké hladiny Porucha sledu fází Alarm poruchy snímače Externí alarm hladiny Zelená signálka znamená, že je napájecí napětí připojeno. Červená a zelená signálka signalizují stav čerpadla: Zelená: Čerpadlo běží. Červená: Porucha čerpadla. Červená signálka signalizuje vysokou hladinu vody. Signálky LED se rozsvítí v případě, že hladina kapaliny ve sběrné nádrži dosáhne max. hladiny. Červená signálka k signalizaci nesprávného sledu fází (trojfázová čerpadla). Změna sledu fází podle instrukcí na obr. 3. Červená signálka signalizuje vadné nebo chybějící připojení hladinového snímače. Červená signálka signalizuje poruchové hlášení z externího hladinového spínače. 5.1 Konstrukce Řídicí jednotka LC 220 obsahuje potřebné součásti, jako jsou relé, ovládací panel s kontrolkami pro zobrazení provozních stavů a signalizace poruch. Kromě toho má hladinový vstup, který je aktivován přímo pomocí tlakové trubice ve sběrné nádrži. Má svorky pro napájení, připojení k čerpadlu a alarmový signální výstup pro souhrnnou poruchu. Přední kryt je uzavřen čtyřmi bajonetovými otočnými zámky. Na levé straně jsou zámky rozšířeny a připojeny na spodní části rozvaděče se závěsnými řetězy. Signalizace času pro servis Žlutá signálka signalizuje, že je čas pro servis. Tuto funkci lze zapnout a vypnout pomocí přepínače DIP. Nastavení z výroby je jeden rok v souladu s EN TM Obr. 3 Změna fází třífázové řídicí jednotky s fázovým měničem. 4

5 5.3 Snímač hladiny Piezoodporový snímač tlaku umístěný v řídicí jednotce se připojuje pomocí hadice k tlakové trubici v nádrži. Tlaková trubka se do nádrže rozšiřuje. Stoupající hladina stlačuje vzduch uvnitř tlakového potrubí a hadice a piezoodporový snímač převádí změnu tlaku na analogový signál. Řídicí jednotka používá analogový signál ke spuštění a zastavení čerpadla a aktivuje alarm vysoké hladiny vody. Tlaková trubka je pevně uchycena pod uzávěrem a lze ji sejmout za účelem údržby, servisu a čištění vnitřku trubky. Upozorňujeme, že pro systémy Multilift a Unolift se používají různé tlakové trubky. Čerpací stanice Multilift jsou vybaveny trubkou DN 100 se šroubovacím uzávěrem a stanice Unolift jsou dodávány s trubkou DN 50, do které je nutné uzávěr vložit. 6.2 Mechanická instalace Pokyn Při vrtání otvorů dávejte pozor, aby nedošlo k poškození kabelů ani vodovodního a plynového potrubí. Při instalaci dbejte na bezpečnost. LC 220 lze namontovat bez demontáže předního krytu. Postupujte následovně: Řídicí jednotku LC 220 instalujte na rovné stěně. Při montáži LC 220 dbejte, aby kabelové průchodky směřovaly dolů (případné přídavné kabelové průchodky musejí být upevněny ve spodní desce skříňky). K instalaci řídicí jednotky LC 220 použijte čtyři šrouby, které protáhněte montážními otvory v zadní desce skříňky. Montážní otvory vyvrtejte vrtákem s průměrem 6 mm pomocí vrtací šablony dodávané s řídicí jednotkou. Šrouby nasaďte do montážních otvorů a pevně utáhněte. Nasaďte plastová víčka. Čeština (CZ) Obr Instalace Tlaková trubka s hadicí Instalaci smějí provádět jen oprávnění odborníci podle platných norem a místních předpisů. 6.1 Umístění Před provedením přípojek na LC 220 nebo prací na čerpadle, jímce atd. se ujistěte, že napájecí napětí bylo vypnuto a že nemůže být náhodně zapnuto. Neinstalujte řídicí jednotku LC 220 v prostředí s nebezpečím výbuchu. LC 220 může být instalován při okolních teplotách od 0 C až +40 C. Třída krytí: IP56. Řídicí jednotku instalujte co nejblíže k čerpací stanici. V případě instalace mimo budovu musí být řídicí jednotka LC 220 umístěna pod chráněným přístřeškem nebo ve vhodné stavbě. Jednotka LC 220 nesmí být vystavena přímému slunečnímu záření. TM Obr. 5 Montáž řídicí jednotky na stěnu 6.3 Elektrická přípojka Řídicí jednotka LC 220 musí být připojena podle norem a předpisů platných pro danou aplikaci. Před otevřením krytu vypněte napájecí napětí. Hodnoty provozního napětí a frekvence jsou vyznačeny na typovém štítku. Zkontrolujte, zda je řídicí jednotka vhodná pro provoz s napájecím zdrojem, který chcete použít. Všechny kabely/vodiče musí být připojeny přes kabelové průchodky a těsnění. Elektrická zásuvka musí být umístěna v blízkosti rozvaděče, protože řídicí jednotka je dodávána s 1,5 m kabelem, zástrčkou Schuko pro jednofázové a zástrčkou CEE pro třífázové čerpadlo. Maximální hodnota ochranné pojistky je uvedena na typovém štítku řídicí jednotky. Pokud to vyžadují místní předpisy, nainstalujte externí síťový vypínač. TM

6 Čeština (CZ) Vnitřní uspořádání LC 220 Obrázek 6 zobrazuje připojovací kabely a vnitřní uspořádání řídicí jednotky LC 220. Poznámka: Kabelová přípojka pro pol. 10: Použijte svázání kabelu, jestliže vodiče vyčnívají více než 20 mm z pláště kabelu TM TM > Obr. 6 Vnitřní uspořádání LC 220 6

7 Pol. Popis Označení svorek 1 Svorky pro zdroj napájecího napětí PE, N, L3, L2, L1 2 Svorky pro připojení čerpadla W1, V1, U1, N, PE 3 Svorky pro připojení externího hladinového spínače pro spuštění čerpadla. 230 V, NO 13, 14 4 Svorky pro výstupní signál "obecný alarm" Bezpotenciálové přepínací kontakty NO/NC s max. 250 V / 2 A 5 PCB s piezoodporovým tlakovým snímačem 0-5 V 31, 32, 33 6 Spínač DIP 1. Nátoková výška: ON (Zap) = 250/520 mm (Multilift MSS/Unolift) OFF (VYP) = 180 mm 2. Nastavení resetu: ON (ZAP) = Automaticky OFF (VYP) = Ručně 3. Servisní interval: ON (ZAP) = 1 rok OFF (VYP) = Není 4. Nakalibrujte snímač hladiny (pokud nevíte, jak kalibraci provést, na snímač nesahejte). ON = Bezpečný (normální poloha) OFF = Přepnout krátce na OFF, aby se snímač přizpůsobil okolnímu tlaku. (Viz servisní návod) 7 Servisní konektor (PC Tool) 6pólový konektor 8 Pojistka řídicího obvodu, jemná pojistka 100 ma / 20 mm x 5 9 Baterie (bez možnosti dobíjení) 9 V 10 Svorky pro interní plovákový spínač NO 81, 82 Čeština (CZ) NO = Normálně Otevřený NC = Normálně Uzavřený 6.4 Připojení snímače hladiny Měření hladiny se provádí tlakovým snímačem umístěným v řídicí jednotce. Tlak je přenášen do snímače prostřednictvím průhledné tlakové hadičky připojené k tlakové trubici v nádrži. Tlaková hadice musí být vedena vzhůru směrem k řídicí jednotce, aby uvnitř hadice nedocházelo ke kondenzaci. Připojte tlakovou hadičku mezi tlakovou trubku v nádrži a propojovací díl přepážky řídicí jednotky. Tlaková hadička musí být u rozvaděče vsunuta na doraz. Vsuňte přibližně 15 mm délky. Vopačném případě riskujete netěsnost vedoucí ke ztrátě tlaku a následně k nepředvídatelnému zjištění hladiny a poruše systému. Nepotřebné části tlakové hadičky odřízněte. Tlaková hadička nesmí být zlomená. K zajištění spolehlivého provozu musí být spojení vzduchotěsné. 7

8 Čeština (CZ) 6.5 Nastavení LC 220 má 4 kontaktní spínače DIP. Viz obr. 7. Chcete-li provést nastavení, otevřete skříňku pomocí bajonetových upevňovacích zámků. Zámky na levé straně mají řetízkové závěsy. Pokyn Před nastavením musí být vypnut přívod napájecího napětí na řídicí jednotku po dobu min. 10 sekund, aby byla zajištěna správná konfigurace při opětném uvedení do provozu po provedené změně nastavení spínačů DIP. Spínače 1 až 4 nastavte takto: Spínač 1 (zapínací hladina): 6.6 Schémata zapojení Pol. ON OFF Popis Čerpadlo se spustí, když hladina ve sběrné nádrži dosáhne 250 mm (Multilift) nebo 520 mm (Unolift). Čerpadlo se spustí, když hladina ve sběrné nádrži dosáhne 180 mm. Spínač 2 (automatický reset alarmu): Pol. ON Popis Signalizace poruchy bude resetována, když porucha pomine, což znamená, že signálky se přepnou na vypnuto a poruchové signály k externímu poruchovému zařízení a zabudovanému bzučáku budou deaktivovány. Obr. 8 Schéma zapojení jednofázového čerpadla TM OFF Tento alarmový signál musí být resetován ručně přepnutím přepínače do polohy "0". Spínač 3 (servisní interval): Pol. ON OFF Popis Funkce pro připomenutí, že je čas na údržbu, je aktivována. Žlutá signálka se rozsvítí, když je čas na údržbu. Interval údržby je 1 rok (pevná hodnota). Funkce není aktivní. Spínač 4 (kalibrace snímače): Pol. ON OFF Popis Musí být vždy v této poloze (předvolba). Pouze pro servisní práce 250mm/520mm TM Obr. 9 Schéma zapojení trojfázových čerpadel 180mm TM Obr. 7 Spínač DIP 8

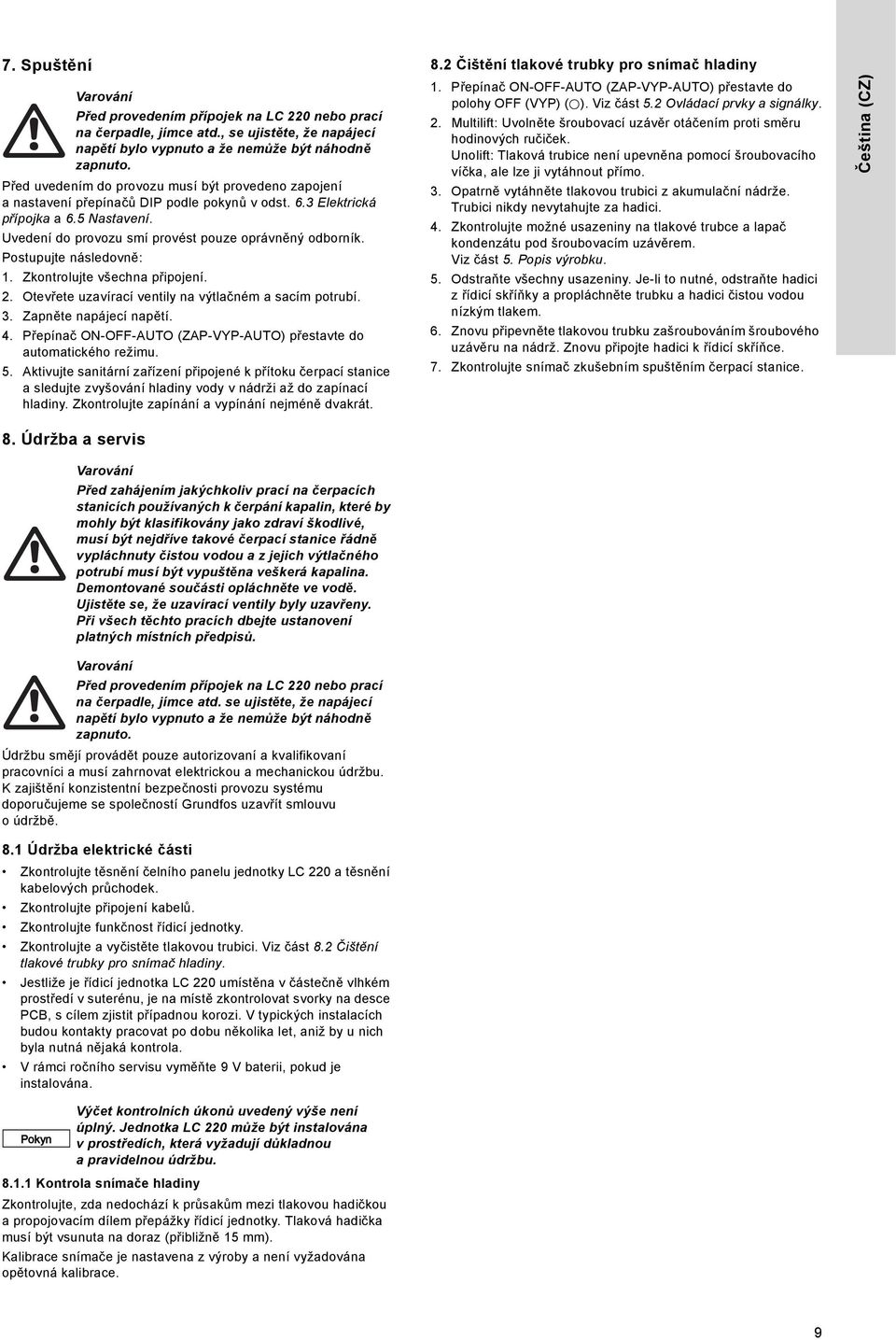

9 7. Spuštění Před provedením přípojek na LC 220 nebo prací na čerpadle, jímce atd., se ujistěte, že napájecí napětí bylo vypnuto a že nemůže být náhodně zapnuto. Před uvedením do provozu musí být provedeno zapojení a nastavení přepínačů DIP podle pokynů v odst. 6.3 Elektrická přípojka a 6.5 Nastavení. Uvedení do provozu smí provést pouze oprávněný odborník. Postupujte následovně: 1. Zkontrolujte všechna připojení. 2. Otevřete uzavírací ventily na výtlačném a sacím potrubí. 3. Zapněte napájecí napětí. 4. Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) přestavte do automatického režimu. 5. Aktivujte sanitární zařízení připojené k přítoku čerpací stanice a sledujte zvyšování hladiny vody v nádrži až do zapínací hladiny. Zkontrolujte zapínání a vypínání nejméně dvakrát. 8.2 Čištění tlakové trubky pro snímač hladiny 1. Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) přestavte do polohy OFF (VYP) ( ). Viz část 5.2 Ovládací prvky a signálky. 2. Multilift: Uvolněte šroubovací uzávěr otáčením proti směru hodinových ručiček. Unolift: Tlaková trubice není upevněna pomocí šroubovacího víčka, ale lze ji vytáhnout přímo. 3. Opatrně vytáhněte tlakovou trubici z akumulační nádrže. Trubici nikdy nevytahujte za hadici. 4. Zkontrolujte možné usazeniny na tlakové trubce a lapač kondenzátu pod šroubovacím uzávěrem. Viz část 5. Popis výrobku. 5. Odstraňte všechny usazeniny. Je-li to nutné, odstraňte hadici z řídicí skříňky a propláchněte trubku a hadici čistou vodou nízkým tlakem. 6. Znovu připevněte tlakovou trubku zašroubováním šroubového uzávěru na nádrž. Znovu připojte hadici k řídicí skříňce. 7. Zkontrolujte snímač zkušebním spuštěním čerpací stanice. Čeština (CZ) 8. Údržba a servis Před zahájením jakýchkoliv prací na čerpacích stanicích používaných k čerpání kapalin, které by mohly být klasifikovány jako zdraví škodlivé, musí být nejdříve takové čerpací stanice řádně vypláchnuty čistou vodou a z jejich výtlačného potrubí musí být vypuštěna veškerá kapalina. Demontované součásti opláchněte ve vodě. Ujistěte se, že uzavírací ventily byly uzavřeny. Při všech těchto pracích dbejte ustanovení platných místních předpisů. Před provedením přípojek na LC 220 nebo prací na čerpadle, jímce atd. se ujistěte, že napájecí napětí bylo vypnuto a že nemůže být náhodně zapnuto. Údržbu smějí provádět pouze autorizovaní a kvalifikovaní pracovníci a musí zahrnovat elektrickou a mechanickou údržbu. K zajištění konzistentní bezpečnosti provozu systému doporučujeme se společností Grundfos uzavřít smlouvu o údržbě. 8.1 Údržba elektrické části Zkontrolujte těsnění čelního panelu jednotky LC 220 a těsnění kabelových průchodek. Zkontrolujte připojení kabelů. Zkontrolujte funkčnost řídicí jednotky. Zkontrolujte a vyčistěte tlakovou trubici. Viz část 8.2 Čištění tlakové trubky pro snímač hladiny. Jestliže je řídicí jednotka LC 220 umístěna v částečně vlhkém prostředí v suterénu, je na místě zkontrolovat svorky na desce PCB, s cílem zjistit případnou korozi. V typických instalacích budou kontakty pracovat po dobu několika let, aniž by u nich byla nutná nějaká kontrola. V rámci ročního servisu vyměňte 9 V baterii, pokud je instalována. Pokyn Výčet kontrolních úkonů uvedený výše není úplný. Jednotka LC 220 může být instalována vprostředích, která vyžadují důkladnou a pravidelnou údržbu Kontrola snímače hladiny Zkontrolujte, zda nedochází k průsakům mezi tlakovou hadičkou a propojovacím dílem přepážky řídicí jednotky. Tlaková hadička musí být vsunuta na doraz (přibližně 15 mm). Kalibrace snímače je nastavena z výroby a není vyžadována opětovná kalibrace. 9

10 Čeština (CZ) 9. Poruchy a jejich odstraňování Před zahájením jakýchkoliv prací na čerpacích stanicích používaných k čerpání kapalin, které by mohly být klasifikovány jako zdraví škodlivé, musí být nejdříve takové čerpací stanice řádně propláchnuty čistou vodou a z jejich výtlačného potrubí musí být vypuštěna veškerá kapalina. Demontované součásti opláchněte ve vodě. Ujistěte se, že uzavírací ventily byly uzavřeny. Při všech těchto pracích dbejte ustanovení místních platných předpisů. Před provedením přípojek na LC 220 nebo prací na čerpadle, jímce atd. se ujistěte, že napájecí napětí bylo vypnuto aže nemůže být náhodně zapnuto. Závada Příčina Odstranění 1. Čerpadlo nepracuje. a) Žádný zdroj napájecího napětí. Bez záložního zdroje: Žádná signálka nesvítí. Zapněte napájecí napětí. Se záložním zdrojem: Viz část 5. Popis výrobku. 2. Čerpadlo se spouští azastavuje příliš často, nebo dokonce i v případě, že není žádný přítok. 3. Čerpadlo někdy zapíná bez viditelného důvodu. b) Přepínač ON-sOFF-AUTO je v poloze OFF ( ). Viz část 5.2 Ovládací prvky a signálky. Nastavte přepínač ON-OFF-AUTO do polohy ON ( ) nebo AUTO ( ). c) Spálené pojistky ovládacího obvodu. Zjistěte a odstraňte příčinu poruchy. Vyměňte pojistky ovládacího obvodu. d) Termospínač motoru vypnul čerpadlo. Nechejte čerpadlo vychladnout. Po vychladnutí naběhne čerpadlo automaticky do provozu, pokud není řídicí jednotka LC 220 nastavena na ruční restart (viz odst. 6.5 Nastavení). Jestliže je tomu tak, nastavte přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) krátkodobě do polohy OFF (VYP) ( ). e) Poškozený motor/přívodní kabel. Zkontrolujte a případně vyměňte motor a kabel, je-li to nutné. f) Porucha hladinového snímače Vyčistěte hadičku hladinového snímače (viz část 8.2 Čištění tlakové trubky pro snímač hladiny) a znovu jej zapněte. Pokud je signál stále chybný, zavolejte prosím servis Grundfos. g) Hlavní deska nebo deska LED jsou vadné. Vyměňte řídicí jednotku. h) Nové nastavení přepínače DIP nepracuje správně. Vypněte napájení řídicí jednotky po dobu 1 minuty a znovu je zapněte (běžný postup). Viz část 6.5 Nastavení. a) Porucha hladinového snímače Vyčistěte tlakovou hadičku snímačů hladiny (viz část 8.2 Čištění tlakové trubky pro snímač hladiny). b) Hladinový snímač je zablokován. Vyčistěte tlakovou hadičku snímačů hladiny (viz část 8.2 Čištění tlakové trubky pro snímač hladiny). c) Odvětrávání vnitřního tělesa čerpadla je blokováno a čerpadlo nemůže vytvořit tlak. Zkontrolujte těleso čerpadla a odstraňte nečistoty. d) V systému se nadměrně tvoří pěna. Snižte množství použitého čisticího přípravku. a) Zkušební provoz 24 hodin po posledním provozu. Není nutný žádný zásah. Je to bezpečnostní funkce, která zabraňuje zablokování hřídele. 10

11 10. Technické údaje Řídicí jednotka Varianty napětí, jmenovitá napětí: Napěťové tolerance pro LC 220: Síťová frekvence pro LC 220: Zemnění napájecí soustavy: Energetická spotřeba řídicí jednotky: Záložní pojistka: Pojistka řídicího obvodu: Okolní teplota: Třída krytí: Za provozu: Při skladování: 1 x 230 V, 3 x 400 V - 15 %/+ 10 % jmenovitého napětí 50 Hz Pro soustavy TN 7 W Podle dané varianty. Viz typový štítek Jemná pojistka: 100 ma / 20 mm x 5 0 až +40 C (nesmí být vystaveno přímému slunečnímu záření) C IP55 Čeština (CZ) Skříňka LC 220 Vnější rozměry: Materiálové provedení: Hmotnost: Výstupy pro alarmová zařízení: Výška = 195 mm Šířka = 250 mm Hloubka = 110 mm ABS (akrylonitril butadien styren) Podle dané varianty. Viz typový štítek Max. 250 VAC / max. 2 A / min. 10 ma / AC1 11. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány: 1. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Technické změny vyhrazeny. 11

12 Dodatek Dodatek Dimensional drawings TM

13 Prohlášení o shodě GB: EC declaration of conformity The LC 220 controller is part of a Multilift or Unolift system. For EC declaration of conformity, please see installation and operating instructions for the relevant system. CZ: ES prohlášení o shodě Řídicí jednotka LC 220 je součástí systému Multilift nebo Unolift. Seznamte se s prohlášením o shodě ES uvedeným v montážním a provozním návodu příslušného systému. BG: EC декларация за съответствие Контролерът LC 220 е част от системата Multilift или Unolift. За декларацията за съответствие на EC моля, вижте инструкциите за монтаж и експлоатация за съответната система. DK: EF-overensstemmelseserklæring LC 220-styringen er en del af enten et Multilift- eller et Unolift-anlæg. EF-overensstemmelseserklæringen fremgår af monterings- og driftsinstruktionen for det relevante anlæg. Prohlášení o shodě DE: EG-Konformitätserklärung Die Steuerung LC 220 ist Teil einer Multilift- oder Unolift-Anlage. Die EG-Konformitätserklärung finden Sie in der Montage- und Betriebsanleitung der entsprechenden Anlage. GR: ήλωση συμμόρφωσης EC Ο ελεγκτής LC 220 αποτελεί τμήμα ενός συστήματος Multilift ή Unolift. Για τη δήλωση συμμόρφωσης ΕΚ, παρακαλούμε δείτε τις οδηγίες εγκατάστασης και λειτουργίας του σχετικού συστήματος. FR: Déclaration de conformité CE Le coffret de commande LC 220 fait partie d'un système Multilift ou Unolift. Pour consulter la déclaration de conformité, se reporter à la notice d'installation et de fonctionnement du système concerné. IT: Dichiarazione di conformità CE Il regolatore LC 220 fa parte di un sistema Multilift o Unolift. Per la dichiarazione di conformità CE, consultare le istruzioni di installazione e funzionamento del relativo sistema. LV: EK atbilstības deklarācija LC 220 regulators ietilpst MULTILIFT vai UNOLIFT sistēmā. Paziņojumu par atbilstību prasībām skatīt attiecīgās sistēmas uzstādīšanas un ekspluatācijas instrukcijā. HU: EK megfelelőségi nyilatkozat Az LC 220 vezérlő egy Multilift vagy egy Unolift rendszer része. Az EU megfelelőségi nyilatkozatot lásd a vonatkozó rendszer telepítési és üzemeltetési utasításában. UA: Декларація відповідності ЄС Контролер LC 220 входить до складу системи Multilift або Unolift. Декларація з відповідності нормам ЄС входить до складу інструкції з монтажу та експлуатації відповідної системи. PT: Declaração de conformidade CE O controlador LC 220 faz parte de um sistema Multilift ou Unolift. Consulte a declaração de conformidade CE nas instruções de instalação e funcionamento do respectivo sistema. RO: Declaraţie de conformitate CE Controlerul LC 220 face parte dintr-un sistem Multilift sau Unolift. Pentru declarația de conformitate CE, consultați instrucţiunile de instalare şi exploatare pentru sistemul relevant. SI: ES izjava o skladnosti Krmilnik LC 220 je del sistema Multilift ali Unilift. Izjavo o skladnosti ES si oglejte v navodilih za montažo in obratovanje ustreznega sistema. FI: EY-vaatimustenmukaisuusvakuutus LC 220 -säädin on osa Multilift- tai Unolift-järjestelmää. EY:n vaatimustenmukaisuusvakuutus on luettavissa käytettävän järjestelmän asennus- ja käyttöohjeista. TR: EC uygunluk bildirgesi LC 220 kontrolörü, bir Multilift veya Unolift sisteminin bir parçasıdır. AT uygunluk beyanı için lütfen ilgili sistemin kurulum ve kullanım talimatlarına bakınız. EE: EL vastavusdeklaratsioon LC 220 juhtplokk on osa Multilift või Unolift süsteemist. Palun vaadake EÜ vastavusdeklaratsiooni vastava seadme paigaldus- ja kasutusjuhendist. ES: Declaración CE de conformidad El controlador LC 220 forma parte de un sistema Multilift o Unolift. Encontrará la declaración de conformidad de la CE en las instrucciones de instalación y funcionamiento del sistema correspondiente. HR: EZ izjava o usklađenosti Regulator LC220 dio je sustava Multilift ili Unolift. Za EC izjavu o sukladnosti, molimo pogledajte upute za ugradnju i rad za odgovarajući sustav. KZ: EO сəйкестік туралы мəлімдеме LC 220 контроллері - Multilift немесе Unolift жүйесінің бөлігі. Тиісті жүйеге арналған орнату жəне пайдалану нұсқаулықтарынан ЕО сəйкестік туралы декларациясын қараңыз. LT: EB atitikties deklaracija LC 220 valdiklis yra "Multilift" arba "Unolift" sistemos dalis. EC atitikties deklaracija pateikta atitinkamos sistemos įrengimo ir naudojimo instrukcijoje. NL: EC overeenkomstigheidsverklaring De LC 220 regelaar maakt onderdeel uit van een Multilift of Unolift systeem. Voor de EG-overeenkomstigheidsverklaring raadpleegt u de installatie- en bedrijfsinstructies voor het relevante systeem. PL: Deklaracja zgodności WE Sterownik LC 220 stanowi część systemu Multilift lub Unolift. Patrz: deklaracja zgodności WE w instrukcji montażu i eksploatacji odpowiedniego systemu. RU: Декларация о соответствии ЕС Шкаф управления LC 220 является частью установок Multilift или Unolift. Декларация о соответствии ЕС включена в состав руководства по монтажу и эксплуатации насосной установки. SK: Prehlásenie o konformite ES Riadiaca jednotka LC 220 je súčasťou sústavy Multilift alebo Unolift. Vyhlásenie o súlade si, prosím, pozrite v montážnom a prevádzkovom návode pre príslušnú sústavu. RS: EC deklaracija o usaglašenosti Regulator LC 220 je deo Multilift ili Unolift sistema. Za EC deklaraciju o usklađenosti molimo pogledajte uputstvo za instalaciju i rad odgovarajućeg sistema. SE: EG-försäkran om överensstämmelse Styrenheten LC 220 är en del av ett Multilift- eller Unolift-system. EG-försäkran om överensstämmelse finns i monterings- och driftsinstruktionen för tilllämpligt system. CN: EC 产 品 合 格 声 明 书 13
