Šumperáček DSP. Michal Valenta. m. a. Martin Kloda Ing. arch. Jan Veisser Od: 02/2015. Obsah:

Transkript

1

2 Anotace Dnes stojí uprostřed vinohradu nemístný šumperáček. Zadáním bylo vytvořit letní vinařský domek. Předně jsme chtěli vytvořit důstojný dům, který bude ve vztahu se svým okolím, s vinohradem, kostelem. Dům se s kostelem nemůže měřit velikostí. Může v sobě stejně jako kostel mít sílu a jistotu skrytou v geometrii. Na počátku jsme se inspirovali italskými palladiánskými domy. Současný dům má čtvercový půdorys, v přístavbě jsme ho zopakovali. Okna dělí fasádu na třetiny. Okna probouráváme do všech stran. Díky tomu bude slunce do domu svítit celý den. Dům bude užíván v létě. Zásadní pro nás bylo maximální propojení s exteriérem. Kuchyň v přízemí se díky velkým dveřím po všech stranách může stát zahradní kuchyní. Pokoje v patře mají přístup na velkou terasu se skvělým výhledem na celý vinohrad. Výrobní část má vlastní vstup, přičemž je z kuchyně přímý přístup do vinného sklepa. C. Situační výkresy: C.2 Celkový situační výkres: 1:1000 C.3 Koordinační situační výkres: 1:200 D. Výkresová dokumentace D.1a Půdorys 1. NP - současný stav D.1b Půdorys 2. NP - současný stav D.1c Řez A - A - současný stav D.1d Výkres základů D.1e Půdorys 1. NP D.1f Půdorys 2. NP D.1g Výkres střechy D.2a Řez A-A D.2b Řez B-B D.2c Řezopohled C-C D.3a Pohled severní D.3b Pohled východní D.3c Pohled jižní

3 -UMÍSTĚNÍ ŘEŠEHO OBJEKTU -VÝŘEZ

4

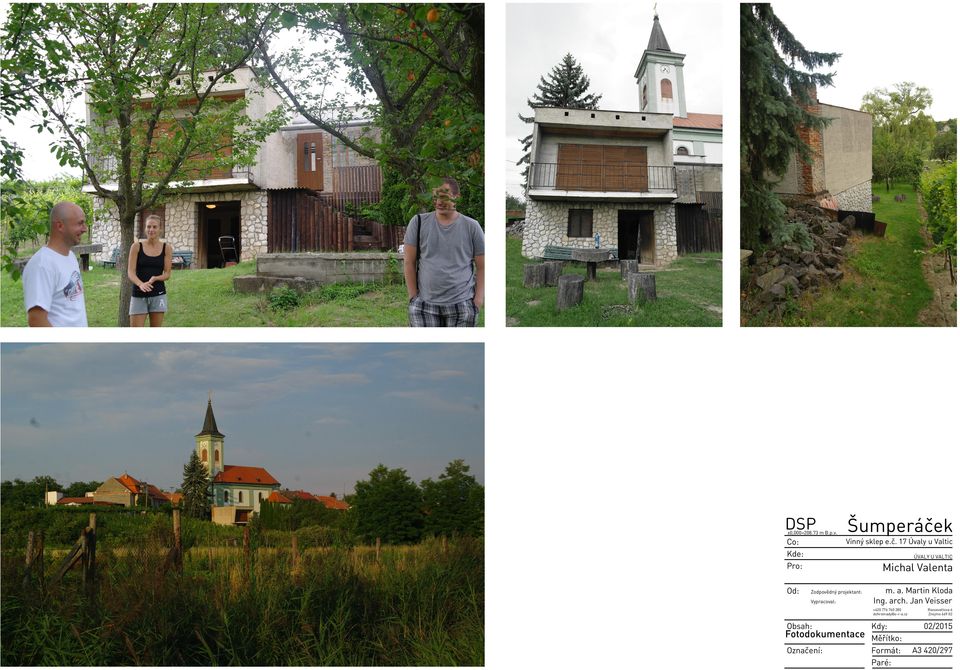

5 Fotodokumentace

6 LEGENDA: BOURANÉ NAVŘENÁ PŘÍSTAVBA S C.2 Celkový situační výkres 1:1000

7 EL. ROZVADĚČ stávající oplocení stávající sloup NN stávající přípojková skříň stávající vjezd na pozemek vodoměrná šachta parkovací místo SO /2 stávající sklep 33/ SO stávající sklep 2333 ± 0,000 = m B.p.v. SO LEGENDA: 359/ Revizní šachta DN 425 Revizní šachta DN 425 stávající betonový bazén - demolice BOURANÉ NAVŘENÁ PŘÍSTAVBA STÁVAJÍCÍ DEŠŤOVÁ KANALIZACE KANALIZACE SO4 4 2 HRANICE POZEMKU VINOHRAD 358 Jímka TELEKOMUNIKAČNÍ KABEL S vaskovací drenáž pro dešťovou kanalizaci KOORDINAČNÍ SITUAČNÍ VÝKRES C.3 1:200

8 TABULKA MÍSTNOSTÍ přibližná hranice pozemku č. m název místnosti plocha m 2 lisovna 20,8 sklep m podlahová plocha 1.NP - současný stav 25,1m 2 LEGENDA MATERIÁLU: stávající cihelné zdivo bourané konstrukce v pohledu bourané konstrukce v řezu betonový bazén A A ± 0, S NP - stávající stav 1:50 D.1b

9 TABULKA MÍSTNOSTÍ č. m název místnosti plocha 24,8 m 2 2 ložnice zádveří 1.9 m WC 1.4 m 2 koupelna m kuchyň m přibližná hranice pozemku podlahová plocha 2.NP - současný stav LEGENDA MATERIÁLU: stávající cihelné zdivo bourané konstrukce v pohledu bourané konstrukce v řezu 32.8 m / A A , S NP - stávající stav D.1a 1:50

10 5.560 LEGENDA MATERIÁLU: stávající cihelné zdivo bourané konstrukce v pohledu bourané konstrukce v řezu 4, ,100 5, , , ,000 stávající základy ŘEZ A - A - stávající D.1c 1:50

11 B B LEGENDA: ÚROVEŇ HORNÍ HRANY ZÁKLADOVÉHO PASU ZÁKLADOVÁ SPÁRA ÚROVEŇ HORNÍ KONSTRUKCE Z BETONOVÝCH BEDNÍCÍCH TVAROVEK PREFA BTB 50/30/24 P+D dešťový kulatý svod DN 100 P.T. = ±0,000 U.T. = ±0, UZEMNĚNÍ - HROMOSVOD ,290-1,040-1,040-1, UZEMNĚNÍ - HROMOSVOD ÚROVEŇ SPODNÍ KONSTRUKCE Z BETONOVÝCH BEDNÍCÍCH TVAROVEK PREFA BTB 50/30/24 P+D EPS PERIMETR TL. 100mm C min. 2 % 1723 A A x 182,5 x 270 P.T. = 1,300 U.T. = ±0,000 PVC DN 100 pod podlahou min. 2 % 1474 PVC DN 100 pod podlahou min. 2 % 150 DN 100 dešťový kulatý svod DN PVC DN 125 PVC DN 125 min. 2 % min. 2 % hrana původního otvoru dveří UZEMNĚNÍ - HROMOSVOD P.T. = 0,240 U.T. = - 0,070 PVC DN 100 min. 2 % BETONOVÉ TVÁRNICE Z TÉTO STRANY POHLEDOVÉ!!! Ž.B. DESKA tl. 150 mm, S. H. = -0,290 H.H. = - 0,140 2% 2% 2% ,290 PROSTUP 300 X ,040-1,040-1, rampa UZEMNĚNÍ - HROMOSVOD ,290-1,040-1,040-1,540 PROSTUP 300 X P.T. = - 0,400 U.T. = - 0,540 min. 2 % D ZÁKLADOVÁ KONSTRUKCE PO OBVODU IZOLOVÁNA EPS PERIMETR TL. 100MM, Z VNĚJŠÍ STRANY NOPOVÁ FÓLIE C POZNÁMKY: DO ZÁKLADOVÉ SPÁRY PASŮ ULOŽIT ZEMNÍCÍ PÁSEK FeZn 30/4 Z této pásoviny budou vytvořeny vývody pro napojení bleskosvodu. Generální dodavatel je povinen před začátkem prací projekt zkontrolovat a na případné chyby upozornit předem. Je třeba dodržovat platné ČSN a aktuální technologické předpisy od výrobců jednotlivých stavebních materiálů. V případě nesouladu těchto předpisů s projektem, je třeba neprodleně kontaktovat projektanta. Projektant tyto chyby opraví. - Návrh založení je proveden pro předpokládanou únosnost základové půdy Rdt=150 kpa. Tuto skutečnost je nutno ověřit zodpovědným geotechnikem nebo statikem před betonáží a návrh založení případně upravit dle skutečnosti!!! - Podlahová deska bude vyztužena KARI sítí 150/150/6, přesahy 300 mm, u obou povrchů. - Při betonování základů nezapomenout na prostupy pro inženýrské sítě. Před betonáží podlahové desky osadit prostupky na všechny prostup do objektu přes hydroizolaci. - VEŠKERÉ PROSTUPY JE TŘEBA ZKONTROLOVAT! - Všechny prostupy přes hydroizolaci musí být plynotěsně utěsněné. - Provedení hydroizolace a provedení prostupek převezme technický dozor investora. - Provedení hydroizolace bude podle technických a technologických předpisů výrobce. - Základové pasy betonovat až po provedení ležaté kanalizace. - Výšky ležaté kanalizace koordinovat podle skutečných, případně upravit pasy pro prostupy kanalizace - Základovou spáru převezme před betonáží statik nebo geotechnik - Tento výkres nenahrazuje dílenskou dokumentaci, veškeré rozměry musí být ověřeny na stavbě. - Veškeré změny vyžádané technologií provádění nebo výroby, musí být konzultovány s projektantem. - Při zjištění jakýchkoliv nesrovnalostí mezi stavem na stavbě a projektovou dokumentací je nutné neprodleně kontaktovat projektanta. - Veškeré rozměry ocelových konstrukcí a výrobků PSV ej nutno před zadáním do výroby ověři na stavbě. - Při objevení spodní vody v základové spáře během zemních prací je nutný geologický průzkum, přehodnocení zakládání a materiálů izolací proti zemní vlhkosti. - Tepelněizolační vrstvy je nutné do doby jejich zakrytí chránit před atmosférickými srážkami a technologickou vlhkostí - Při zpětných zásypech je třeba zeminu hutnit po 150 mm vrstvách na hodnotu 0,15 MPa. - Při výstavbě musí být dodržovány aktuální platné předpisy bezpečnosti a ochrany zdraví při práci. 1,470 0,500 0,500 0, drenážní potrubí DN 100 obalit geotextilií bednící tvárnice tl. 250mm - POHLEDOVÉ!!! hydroizolace nopová folie geotextilie nepropustný násyp min. 2 % ,750-1,000-0,150-0, PŘI SOUBĚHU A KŘÍŽENÍ PODZEMNÍCH SÍTÍ DODRŽET ČSN Základy D.1d S 1:50

12 800 dle výšky otvoru D.6 L B B A D Elektrický zásobníkový závěsný ohřívač vody 1200 dle výšky otvoru větrací otvor 200 x 200 (500) 825 Kanalizační potrubí PVC DN 100 zasekáno do zdi ± 0,000 = m B.p.v. 4 x I 140 S.H. +2,150 větrací otvor 200 x 200 (1900) dveřní otvor na střed niky D.2 P OSB deska pojízdná po liště ve stropu GEBERIT zasekán do původního zdiva dešťový kulatý svod DN 100 Rheinzink (sprcha - obklad do stropu) EL. ROZVADĚČ 2 % 700 (výška "parapetu" 750) odvětrání kanalizace řešeno přivzdušňovacím ventilem (1200) (1200) (1200) EPS Z 70 tl. 40 mm mezi původní a nové zdivo vložena hydroizolace GLASTEK 40 SPECIAL MINERAL schodnice 100x X 180,66 X odvětrání digestoř DN 120 kov viditelná pod trámem (2200) D.1 P digestoř O ± 0,000 stávající zeď s kamenným obkladem cementová omítka vyrovnávající povrch zdi DEKPRIMER - penetrační asfaltová emulze GLASTEK 40 SPECIAL MINERAL tvárnice pro obezdívky ITONG 50mm vápenocementová omítka vnitřní štuk O vnitřní vápenocementová omítka HELUZ 8 P 10 Přířez Ytong Multipor vnější tepelněizolační omítka okenice Schiedel ICS 50 DN 150 (vnější rozměr: 250mm) cca 60 mm od stěny krbová kamna 150 O.1 3x 180 x 280 TABULKA MÍSTNOSTÍ č. m D 1550 název místnosti 1.01 kuchyň 1.02 lisovna 1.03 wc 1.04 sklep 5600 A plocha podlaha stěna strop m 2 A - gletovaný beton vápenocementová omítka + vnitřní štuk trámy ošetřeny přírodním olejem 2 gletovaný beton stávající stávající 2 B - dlažba 30 x 60 (šedá) keramický obklad 15 x 15 bílý stávající 2 stávající stávající stávající 26, m 2.6 m 4.3 m podlahová plocha 1.NP 51,2 m 2 SKLADBY PODLAH Skladba A: gletovaný beton TŘ. C20/25 - XC1 tl. 60 mm +PLASTIFIKÁTOR + KARI SÍŤ Ø5/5 150/150 el. topné kabely PE folie 80 mm EPS 100S GLASTEK 40 SPECIAL MINERAL Penetrační asfaltová emulze Ž.b. deska 150 mm Skladba B: keramická dlažba (formát 30x60) jednosložkový lepicí tmel na bázi cementu pro lepení keramických obkladů a dlažeb (třída C2T) jednosložková silikátově disperzní hydroizolační hmota penetrace stávající opravená bet. mazanina LEGENDA MATERIÁLU: stávající cihelné zdivo zdivo z cihel HELUZ family 38 broušená P10, zdění na HELUZ lepidlo dozdění z plných cihel na maltu přizdívka YTONG tl. 50mm 260 HELUZ 8 P10 (375 x 80 x 238 mm) na maltu C 8 x 182,5 x D x 160 EPS Z 70 tl. 40 mm dešťový kulatý svod DN 100 Rheinzink ODVĚTRÁNÍ DN 100(2000) ventilátor s průtokem minimálně 50 m3/h mezi původní a nové zdivo vložena hydroizolace GLASTEK 40 SPECIAL MINERAL lavice 80x x x x rampa C sádrokartonová příčka tl. 100 mm (UW a CW profily) lisovaný pororošt v. 30mm, síť 33 x 34 mm PŘED BETONÁŽÍ PODLAHY OSADIT PO OBVODĚ MÍSTNOSTÍ PE OKRAJOVÝ DILATAČNÍ PÁS S FÓLIÍ tl. 10 mm Pozn.: - Dodavatel je povinen před začátkem prací projekt zkontrolovat a na případné chyby upozornit předem. - Je třeba dodržovat platné ČSN a aktuální technologické předpisy od výrobců jednotlivých stavebních materiálů. V případě nesouladu těchto předpisů s projektem, je třeba neprodleně kontaktovat projektanta. Projektant tyto chyby opraví. - Veškeré rozměry je nutno před zadáním do výroby ověřit na stavbě. - Klempířské konstrukce budou odpovídat provedením příslušným normám ČSN , ČSN EN 612, ČSN EN 501 a dalším. - Při výstavbě musí být dodržovány aktuální platné předpisy bezpečnosti práce. S 1. NP D.1e 1:50

13 B B TABULKA MÍSTNOSTÍ č. m. název místnosti 2.01 obývací pokoj m ložnice 2.03 koupelna 2.04 šatna 2.05 terasa 19.1 m plocha podlaha 20.4 C - masivní dřevěná podlaha 16.2 m 2 D - masivní dřevěná podlaha m B - dlažba 30 x 60 (šedá) 2.3 m 2 D - masivní dřevěná podlaha 2 modřínová prkna stěna strop vápenocementová omítka + vnitřní štuk trámový strop ošetřený přírodním olejem vápenocementová omítka + vnitřní štuk trámový strop ošetřený přírodním olejem keramický obklad 15 x 15 bílý trámový strop ošetřený přírodním olejem vápenocementová omítka + vnitřní štuk trámový strop ošetřený přírodním olejem (1200) odvětrání kanalizace vedeno nad střechu potrubím PVC DN 100 okno v místě původního otvoru, parapet dozděn izolačním zdivem tl. 150 mm GEBERIT zazděn do výšky parapetu 3 x HLZ 238 dl.1250 mm + xps 100mm S.H. +4, dešťový kulatý svod DN 100 Rheinzink 240 EPS Z 70 tl. 40 mm I v místě věnce!!! vnitřní vápenocementová omítka HELUZ 8 P 10 Přířez Ytong Multipor vnější tepelněizolační omítka okenice Schiedel ICS 50 DN 150 (vnější rozměr: 250mm) cca 60 mm od stěny podlahová plocha 2.NP 44,2 m 2 SKLADBY PODLAH Skladba B: A (1350) 3 x HLZ 238 dl.1250 mm mm xps S.H. +5, O (2000) (1200) sprcha 2 % (2000) klimatizace žebřík O O.3 pračka (1200) D.4 P , D.4 P O X 180,66 X O.4 O , O.4 3 x HLZ 238 dl.3000 mm mm XPS + 100mm XPS S.H. +5, A keramická dlažba (formát 30x60) jednosložkový lepicí tmel na bázi cementu pro lepení keramických obkladů a dlažeb (třída C2T) jednosložková silikátově disperzní hydroizolační hmota penetrace stávající opravená bet. mazanina Skladba C: masivní dřevěná podlahovina systém podlahového el. topení osb 2 x 15 mm hobra 20 mm fošnový záklop na perodrážku 50 mm trámy 220 x 160 Skladba D: Masivní dřevěná podlahovina tl. 15 mm Lepidlo tl. 2 mm stávající opravená a vyrovnaná bet. mazanina LEGENDA MATERIÁLU: stávající cihelné zdivo zdivo z cihel HELUZ family 38 broušená P10, zdění na HELUZ lepidlo dozdění z plných cihel na maltu x EPS Z 70 tl. 40 mm I v místě věnce!!! dešťový kulatý svod DN 100 Rheinzink Terasa z modřímového konstrukčního dřeva, nášlapná vrstva : prkna Sibiřský modřín 27 x 145 mm 80x 160 pohledová strana - HRUBÁ DRÁŽKA x x x C přizdívka YTONG tl. 50mm HELUZ 8 P10 (375 x 80 x 238 mm) na maltu sádrokartonová příčka tl. 100 mm (UW a CW profily) lisovaný pororošt v. 30mm, síť 33 x 34 mm PŘED BETONÁŽÍ PODLAHY OSADIT PO OBVODĚ MÍSTNOSTÍ PE OKRAJOVÝ DILATAČNÍ PÁS S FÓLIÍ tl. 10 mm Pozn.: - Dodavatel je povinen před začátkem prací projekt zkontrolovat a na případné chyby upozornit předem. - Je třeba dodržovat platné ČSN a aktuální technologické předpisy od výrobců jednotlivých stavebních materiálů. V případě nesouladu těchto předpisů s projektem, je třeba neprodleně kontaktovat projektanta. Projektant tyto chyby opraví. - Veškeré rozměry je nutno před zadáním do výroby ověřit na stavbě. - Klempířské konstrukce budou odpovídat provedením příslušným normám ČSN , ČSN EN 612, ČSN EN 501 a dalším. - Při výstavbě musí být dodržovány aktuální platné předpisy bezpečnosti práce. S 2. NP D.1f 1:50

14 B B 6,430 6,300 zapuštěný svod kulatý DN Sběrný kotlík hranatý Rheinzink 6,430 6,300 Schiedel ICS 50 DN 150 (vnější rozměr: 250mm) cca 60 mm od stěny 6,430 HROMOSVOD HROMOSVOD ,300 A 6, odvětrání kanalizace vedeno nad střechu potrubím PVC DN 100 3% - trámy jsou uloženy ve sklonu 3 % 6,300 min. 0,75 % min. 0,75 % Střešní vodorovná vpusť TOPWET DN 100 elektricky vyhřívaná s PVC límcem min. 0,75 % min. 0,75 % STŘEŠNÍ KRYTINA - PVC FOLIE - DEKPLAN 76 tl. 1,5mm spád klínů rozháněk - 5% 3% - trámy jsou uloženy ve sklonu 6,300 3 % ,300 6, A 6,430 Střešní vodorovná vpusť TOPWET DN 100 elektricky vyhřívaná s PVC límcem HROMOSVOD HROMOSVOD 450 ATIKA JE SNÍŽENA VŽDY V MÍSTĚ OSY OKNA V 2 NP zapuštěný svod kulatý DN Sběrný kotlík hranatý Rheinzink ATIKA JE SNÍŽENA VŽDY V MÍSTĚ OSY OKNA V 2 NP C C Pozn.: - Dodavatel je povinen před začátkem prací projekt zkontrolovat a na případné chyby upozornit předem. - Je třeba dodržovat platné ČSN a aktuální technologické předpisy od výrobců jednotlivých stavebních materiálů. V případě nesouladu těchto předpisů s projektem, je třeba neprodleně kontaktovat projektanta. Projektant tyto chyby opraví. - Veškeré rozměry je nutno před zadáním do výroby ověřit na stavbě. - Klempířské konstrukce budou odpovídat provedením příslušným normám ČSN , ČSN EN 612, ČSN EN 501 a dalším. - Při výstavbě musí být dodržovány aktuální platné předpisy bezpečnosti práce. S Půdorys střechy D.1g 1:50

15 7, 430 PVC okapnička z poplastovaného plechu OSB-4 tl. 18mm XPS 50 mm (alternativně sklon vytvořit pomocí spádového EPS) Nadbetonávka min. 70 mm sklon horního povrchu 6% HELUZ 25 broušená EPS 40 mm (vloženo do bednění) dilatační spára 15mm od stěn Dekplan 76 tl. 1,5mm Filtek V EPS 100S 200 mm + spádové klíny Glastek 30 sticker Plus 3mm překližka - tl. 18 mm 6,430 6,300 3% 3% PVC okapnička z poplastovaného plechu OSB-4 tl. 18mm XPS 50 mm (alternativně sklon vytvořit pomocí spádového EPS) Nadbetonávka min. 70 mm sklon horního povrchu 6% HELUZ 25 broušená 6% EPS 40 mm (vloženo do bednění) 6% EPS 40 mm (vloženo do bednění) HELUZ family 2 in 1 38 broušená dilatační spára 15 mm od stěn Kapsa pro uložení trámu. Trám uložen na dubové podložce, kolem trámu odvětrávaná spára 20mm okno v líci s fasádou dodatečné zateplení 20 mm xps ,560 5, Kapsa pro uložení trámu. Trám uložen na dubové podložce, kolem trámu odvětrávaná spára 20mm ložnice 2,710 2,300 stávající hydroizolace stávající hydroizolace 5,385 5, akustická izolace dubová podložka 20mm nový věnec EPS mm stávající průvlak 160x 220 Kapsa pro uložení trámu. Trám uložen na dubové podložce, kolem trámu odvětrávaná spára 20mm obývací pokoj kovová síť na vnější straně masivní dřevěná podlahovina systém podlahového el. topení osb 2 x 15 mm hobra 20 mm fošnový záklop na perodrážku 50 mm trámy 220 x HELUZ family 2 in 1 38 broušená dilatační spára 15mm od stěn věncovka EPS tl. 100mm xps tl. 40mm 2,710 dubový práh purenit EPS tl. 100mm xps tl. 40mm 200 Řez mimo kapsu pro trám HELUZ family 2 in 1 38 broušená dilatační spára 15mm od stěn LEGENDA MATERIÁLU: stávající cihelné zdivo zdivo z cihel HELUZ family 38 broušená P10, zdění na HELUZ lepidlo dozdění z plných cihel na maltu přizdívka YTONG tl. 50mm HELUZ 8 P10 (375 x 80 x 238 mm) na maltu DN 120 sklon cca 10% - zasekáno ve zdi lisovna stávající zeď s kamenným obkladem cementová omítka vyrovnávající povrch zdi DEKPRIMER - penetrační asfaltová emulze GLASTEK 40 SPECIAL MINERAL tvárnice pro obezdívky ITONG 50mm 70 mm betonová gletovaná podlaha podkladní beton (stavající podkladní vrstvy) žlábek šíře 60mm umožňující odvlhčení zdí kuchyň Skladba A: gletovaný beton TŘ. C20/25 - XC1 tl. 60 mm +PLASTIFIKÁTOR + KARI SÍŤ Ø5/5 150/150 el. topné kabely PE folie 80 mm EPS 100S GLASTEK 40 SPECIAL MINERAL Penetrační asfaltová emulze Ž.b. deska 150 mm štěrk frakce 16-32, tl. 150mm nasypaná zhutněná zemina rostlý terén purenit betonový schod - pohledová kvalita!!! 0,000-0,540 sádrokartonová příčka tl. 100 mm (UW a CW profily) lisovaný pororošt v. 30mm, síť 33 x 34 mm dlažba z plochých kamenů 2% U.T. stávající základy P.T. 499 Řez A-A D.2a 1:50

16 PVC okapnička z poplastovaného plechu OSB-4 tl. 18mm XPS 50 mm (alternativně sklon vytvořit pomocí spádového EPS) Nadbetonávka min. 70 mm sklon horního povrchu 6% HELUZ 25 broušená Dekplan 76 tl. 1,5mm Filtek V EPS 100S 200 mm + spádové klíny Glastek 30 sticker Plus 3mm překližka - tl. 18 mm 6,300 6,430 6% 6% PVC okapnička z poplastovaného plechu OSB-4 tl. 18mm XPS 50 mm (alternativně sklon vytvořit pomocí spádového EPS) Nadbetonávka min. 70 mm sklon horního povrchu 6% HELUZ 25 broušená EPS 40 mm (vloženo do bednění) EPS 40 mm (vloženo do bednění) HELUZ family 2 in 1 38 broušená dilatační spára 15mm od stěn HELUZ family 2 in 1 38 broušená dilatační spára 15mm od stěn 100x 220 3,710 eps tl. 100mm xps tl. 40 mm xps tl. 20 mm vloženo do bednění textilní síť FIX , 3,550 perforovaný plech plechový límec závěs 80x 160 lisovaný pororošt v. 30mm, síť 33 x 34 mm parapet s přivařenou konstrukcí na uchycení roštu OSB - 4 tl. 18mm XPS 40mm 80x 160 2% modřínový prkna tl,. 22mm nosná kostrukce 160mm zavěšený hydroizolační podhled ve spádu 80x 160 xps dubový práh purenit lisovaný pororošt v. 30mm, síť 33 x 34 mm 160x 220 masivní dřevěná podlahovina systém podlahového el. topení osb 2 x 15 mm hobra 20 mm fošnový záklop na perodrážku 50 mm trámy 220 x 160 2,710 2, , dubový práh purenit 3,5 2, tenkostěnné profily L profil 60 x 60 (s=3 mm) vytváří lem pro zeminu 0,500nopovka U.T. = P.T. bednící tvárnice tl. 250mm - POHLEDOVÉ!!! hydroizolace nopová folie geotextilie nepropustný násyp nepropustný násyp geotextilie propustný násyp P.T. 2% -0, betonový schod - pohledová kvalita!!! purenit 0,000 Skladba A: gletovaný beton TŘ. C20/25 - XC1 tl. 60 mm +PLASTIFIKÁTOR + KARI SÍŤ Ø5/5 150/150 el. topné kabely PE folie 80 mm EPS 100S GLASTEK 40 SPECIAL MINERAL Penetrační asfaltová emulze Ž.b. deska 150 mm štěrk frakce 16-32, tl. 150mm nasypaná zhutněná zemina rostlý terén purenit betonový schod - pohledový EPS Perimetr tvoří bednění pro desku z vnější strany nopová folie Řez D - D heluz 2 v 1 30 broušená pod zdivem zdvojen SBS Modifikovaný a. pás. EPS Perimetr tl. 100mm tvoří bednění pro desku z vnější strany nopová folie z vnější strany nopová folie BEDNÍCÍ TVAROVKY BTB 40/15/24 (P+D) drenážní potrubí DN 100 obalit geotextilií BEDNÍCÍ TVAROVKY BTB 40/15/24 (P+D) Žulová kostka Zhutněný podsyp ze štěrkopísku, fr. 4-8 mm, tl. 40 mm Zhutněný podsyp ze štěrkopísku, fr mm, tl. 60 mm Zhutněný podsyp ze štěrkopísku, fr mm, tl. 100 mm Původní zemina Řez A-A D.2a 1:50

17 7, 430 6,430 6,430 6,430 6, , ,550 2, x x 160 2,530 1,300 0,900 0,500 2% 0,100-0,150 0,000-0,540 2% Žulová kostka Zhutněný podsyp ze štěrkopísku, fr. 4-8 mm, tl. 40 mm Zhutněný podsyp ze štěrkopísku, fr mm, tl. 60 mm Zhutněný podsyp ze štěrkopísku, fr mm, tl. 100 mm Původní zemina Řezopohled C-C D.2c 1:50

18 6,300 6,430 LEGENDA POVRCHŮ: a hlazená tepelně izolační omítka b TiZn plech c střešní krytina PVC folie DEKPlan 76 tl. 1,5 mm d okenice posuvná okenice ,060 d ,060 kovová síť 3,710 a 3,550 2,710 2,530 Pohled Sever D.3a 1:50

19 LEGENDA POVRCHŮ: a hlazená tepelně izolační omítka 7, 430 b c TiZn plech střešní krytina PVC folie DEKPlan 76 tl. 1,5 mm d okenice 6,430 6,300 6,430 c 6,300 6,430 5, ,860 posuvná okenice 910 d 910 d kovová síť na vnější straně a 2,710 b 2,360 2% 0,000-0,540-0,150 Pohled Východ D.3b 1:50

20 6,430 6,430 6,300 LEGENDA POVRCHŮ: a hlazená tepelně izolační omítka b TiZn plech c střešní krytina PVC folie DEKPlan 76 tl. 1,5 mm d okenice 1600 a 3,710 kovová síť d 2400 kovová síť na vnější straně 3,550 2,710 2,710 2,530 2% b 350 d 2360 Pohled Jih D.3c 1:50

21

22 současný stav návrh zákres E

23 příklady interierů s použitím překližky masivní stůl - středobod prostoru E

24 kuchyň

25 kuchyň

26 průhled z ložnice
