1 Katalog OW // CZ // Obj. č x // Rev ORBITÁLNÍ SVAŘOVÁNÍ Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení

2 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Naše novinky HX 16P Uzavřená orbitální svařovací hlava Orbitální svařovací hlava HX 16P pro kompaktní chladicí zařízení nastavuje nová měřítka! Hlava HX je určena pro Heat Exchangers (výměníky tepla) a pro svařování předem smontovaných oblouků v úzkých svazcích trubek lamelových výměníků tepla. Pro tuto aplikaci se v současnosti nevyskytuje ve světě žádné srovnatelné efektivní řešení! Vysoká zatížitelnost díky základní desce a tělesu rotoru chlazeným vodou Lze svařovat v pozicích vodorovná, svislá a skloněná Velmi robustní konstrukce a ergonomický design Jednoduchá a rychlá montáž na trubku...více od str. 39 ORBmax Přístroj k měření kyslíku Nový přístroj na měření zbytkového kyslíku je milníkem v rychlém a přesném zjišťování zbytkového kyslíku a také v dokonalém zaznamenávání těchto parametrů; současně vede tato nová metoda k větší hospodárnosti a vyšší kvalitě. Není zapotřebí žádný předehřev Rychlá doba reakce Vysoká přesnost měření Měření zbytkového kyslíku už během svařovacího procesu...více od str. 68 OT-DVR Otočná polohovadla pro svařování Tento modulární orbitální svařovací systém je charakterizován designem a funkčností. Nová otočná polohovadla pro svařování od firmy Orbitalum Tools jsou bezpečným, efektivním a ergonomickým řešením, když se jedná o svařování rotačních svařenců, krátkých tvarovek a fitinků. Stativ s hořákem lze přestavit v souřadnicích X, Y a Z až 50 mm (1.969") Vodou chlazený hořák WIG (200 A) Podavač drátu s uchycením pro cívku svařovacího drátu 0,8 mm/15 kg a 1,0 mm/15 kg...více str AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

3 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Přehled Naše novinky... 2 Matrice k zajištění kompatibility zdrojů proudu a svařovacích hlav... 4 Zdroje proudu pro orbitální svařování & příslušenství... 5 ORBIMAT CA Zdroje proudu pro orbitální svařování... 7 Vodní chlazení ke zdroji ORBIMAT Pojezd ORBICAR W s integrovaným vodním chlazením ORBICOOL Active Další příslušenství ke zdroji ORBIMAT...11 Přepínací zařízení ORBITWIN...11 Pojezd ORBICAR S...11 Stabilní přepravní kufr...11 Přídavné zařízení BUP Control...11 Balíček Soft-/Hardware...12 Karta CompactFlash...12 Dálkové ovládání s kabelem...12 Spotřební díly pro ORBIMAT...13 Svitky papíru a kazety s barvicí páskou...13 Chladicí kapalina OCL Sada připojovacích hadic ORBIMAT...13 Uzavřené orbitální svařovací hlavy Uzavřené orbitální svařovací hlavy - přehled...14 Délky/průměry elektrod pro uzavřené svařovací hlavy...16 ORBIWELD 12, ORBIWELD 19 Svařovací mikrohlava...17 Výměnné upínací kazety pro OW 12, typu "A" (úzké)...20 Výměnná upínací kazeta pro OW 12, typu "B" (široké)...20 Upínací vložky pro OW 12, typu "B" (široké)...21 Upínací kazety pro OW 12, typu "C" (mikrofitinky)...21 Upínací vložky pro OW ORBIWELD 38S, 76S, 115S Uzavřené orbitální svařovací hlavy...23 ORBIWELD 115, 170 Uzavřené orbitální svařovací hlavy Příslušenství pro ORBIWELD S a ORBIWELD...30 Upínací vložky pro ORBIWELD S a ORBIWELD...30 Upínací vložka - polotovar Obaly pro upínací vložky Náhradní přítlačné závitové kolíky...33 Plastový kufr na upínací vložky Komorové vložky na tvarovky...34 Upínací pouzdra na T-kusy...34 Vložky na svařování oblouků Adaptér elektrody...36 Držáky k upnutí na stůl HX 16P Uzavřená orbitální svařovací hlava...39 Příslušenství pro HX...42 Upínací vložky pro HX 16P...42 Redukční ventil na argon pro HX 16P...42 Otevřené orbitální svařovací kleště Otevřené orbitální svařovací kleště - přehled...44 ORBIWELD TP Otevřené orbitální svařovací kleště...45 Příslušenství pro ORBIWELD TP...48 Přívod studeného drátu KD (sady dodatečného vybavení)...48 Sady pro přestavbu KD...48 Sady přídavných upínacích čelistí a sady upínacích čelistí kopírujících tvar pro TP Sady přídavných upínacích čelistí z nerez oceli...49 Upínací jednotka "V2" (sady dodatečného vybavení)...49 Sady upínacích čelistí a sady přídavných upínacích čelistí...50 Ovládací vedení...50 Hlavy k zavařování trubek do trubkovnice P16, P16 AVC, P20 Hlavy k zavařování trubek do trubkovnice...53 Příslušenství pro hlavy k zavařování trubek do trubkovnice...56 Speciální hořáky...56 Přívod studeného drátu KD (sady dodatečného vybavení)...56 Balancéry - vyvažovače...56 Kryty pro plynovou ochranu Čelní klece Pneumatická středicí zařízení Pneumatické středicí patrony Středicí patrony a upínací trny...58 OT-DVR Otočné stoly pro svařování Příslušenství a spotřební díly pro orbitální svařování...61 ESG MAX, ESG Plus, ESG Plus 2 Bruska na elektrody...63 Diamantové brusné kotouče...65 Přípravky ke zkracování...65 Držák elektrody...66 Držák pro upevnění na zeď/stůl/do svěráku...66 Adaptér pro odsávací zařízení...66 Ochranný kryt proti prachu...66 Nástavba - souprava...67 ORBmax Přístroj k měření kyslíku Spotřební díly pro ORBmax...69 Další příslušenství pro orbitální svařovací techniku Formovací sada ORBIPURGE...70 Zemnicí kabel...70 Prodloužení kabelového svazku...70 Zdvojený redukční ventil...71 Redukční ventil pro argon...71 Inspekční sada...71 Wolframové elektrody WS Ruční svařovací hořák WIG pro ORBIMAT...72 Příslušenství hořáku a podavače drátu pro otevřené orbitální svařovací kleště a ruční svařovací hořák WIG ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 3

4 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Matrice k zajištění kompatibility zdrojů proudu a svařovacích hlav Následující přehled znázorňuje různé možnosti kombinací našich zdrojů proudu a svařovacích hlav a má Vám usnadnit sestavení správného orbitálního svařovacího systému. Přejete si osobní poradenství? Pak nás kontaktujte na tel. +49 (0) nebo na tools@orbitalum.com. Náš tým Vám rád pomůže najít vhodný produkt pro Váš individuální požadavek. ORBIWELD ORBIWELD ORBIWELD 38S ORBIWELD 76S ORBIWELD 115S ORBIWELD ORBIWELD HX 16P TP 250 (KD) TP 400 (KD) TP 600 (KD) TP 1000 (KD) TP 400 AVC/OSC TP 600 AVC/OSC TP 1000 AVC/OSC P16 (KD) P16 AVC P20 (KD) ORBIMAT 165 CA ORBIMAT 300 CA ORBIMAT 300 CA AC/DC * * * * * ORBIMAT 300 CA AVC/OSC ORBITWIN 165 CA ORBITWIN 300 CA DVR Otočné stoly Ruční svařovací hořák = kompatibilní = nekompatibilní = podmíněně kompatibilní * = svařování jen ss proudem KD = Přívod studeného drátu 4 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

5 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Zdroje proudu pro orbitální svařování & příslušenství ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 5

6 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Trhy a aplikace ITW OCW je celosvětově firmou, která vede nabídku přenosných, výkonných strojů k dělení, čelnímu zarovnávání a úkosování trubek pro průmyslovou přípravu pro svar. Navíc nabízí ITW OCW rozsáhlý sortiment systémů pro orbitální svařování pro aplikace vyžadující vysokou čistotu, pro aplikace zpracovatelské a pro použití na výměníky tepla. Široké využití nacházejí produkty pro dělení & svařování od ITW OCW v následujících oborech: Aplikace např. Produkty ORBITALUM Kotle & výměníky tepla Svazkové trubkové výměníky tepla Boxheadery Kotle Lamelové výměníky tepla HVAC [Heating, Ventilation, and Air Conditioning] RPG stroje k čelnímu zarovnávání trubek BRB stroje k opracování kotlových trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy P16, P20 Hlavy k zavařování trubek do trubkovnice HX16 orbitální svařovací hlavy ORBmax přístroj k měření kyslíku 6 Farmacie & chemie Polovodiče Letectví a kosmonautika Potravinářský, mlékárenský průmysl a průmysl nápojů HP High-Purity Zpracovatelské linky Směšovací ventily Linky CIP [Cleaning in Place] HP High-Purity UHP Ultra High-Purity Zpracovatelské linky GAS kabinety Výroba komponentů Zásobování plynem CFOS Zásobování vodou PCW Hydraulika Zásobování pohonnými hmotami Komponenty hnacích mechanismů Klimatizace HP High-Purity Zpracovatelské linky Směšovací ventily Linky CIP [Cleaning in Place] AUTORIZOVANÝ PRODEJCE V ČR: GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku Aplikace např. Produkty E.H. WACHS Nafta & plyn Potrubní systémy a dopravní čerpadla Výměníky tepla Oprava přírub Oprava a údržba vrtacích hlavic Ventily SDSF Small Diam. Split Frames (stroje k dělení/úkosování trubek) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) DynaPrep MDSF Split Frames (stroje k dělení/úkosování trubek) EP424 Úkosovací stroje Guillotine - přenosné pily na trubky ECC & EICC stroje k dělení/úkosování trubek RS-2 Stroje pro opracování ventilů Elektrárny Dálková potrubí Nádrže & odvodňovací zařízení Systémy pro vstřikování a chlazení vody Systémy pro odvádění spalin vodíku Přívody & trysky Vodní napáječe & parovodní systémy Parogenerátory (SGRP) & turbíny Nová výstavba & rozšiřování Opravy & odstavování Přípojky Výměna přírub & ventilů Oprava a údržba vrtných hlavic SDSF Small Diam. Split Frames (stroje k dělení/úkosování trubek) DynaPrep MDSF Split Frames (stroje k dělení/úkosování trubek) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) EP424, SDB, & FF Úkosovací stroje Boiler Tube Beveler stroje k opracování kotlových trubek Valve Operators (Stroje pro opracování ventilů) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) HDSF Heavy Duty Split Frames (stroje k dělení/úkosování trubek) LDSF Large Diameter Split Frame (stroje k dělení/úkosování trubek) Trav-L-Cutter (Frézka na trubky s upínáním za řetěz) Goliath Guillotine - přenosné pily na trubky ECC & EICC stroje k dělení/úkosování trubek ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

7 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení ORBIMAT CA Zdroje proudu pro orbitální svařování Kompaktní zdroje proudu pro mechanizované orbitální svařování WIG s jedinečnou koncepcí obsluhy (člověk-stroj-rozhraní MMS) a řadou dalších technických zvláštností. Ve spojení s orbitální svařovací hlavou od ORBITALUM TOOLS dostává uživatel velmi inovativní a hospodárný svařovací systém. Vedení obsluhy intuitivní navigací vyšší třídy Jednoduchá a pohodlná obsluha díky multifunkčnímu otočnému ovladači ORBIMAT 165 CA ORBIMAT 300 CA Naklápěcí 10,5" monitor a integrovaná tiskárna Automatické programování a vícejazyčné vedení v menu prostřednictvím barevného displeje Vedle osvědčeného automatického programování, které vytvoří parametry pro svařování ze zadaného průměru trubky, tloušťky stěny, materiálu a plynu pro svařování disponují modely ORBIMAT-CA funkcí "Flow Force" určenou ke snížení času úvodního vyplachování u uzavřených svařovacích hlav a také možností připojení přídavného zařízení "BUP Control" určeného k nastavení tlaku formovacího plynu. Koncepce obsluhy zdrojů proudu se podstatně liší od na trhu běžných obslužných variant: Vedení obsluhy pomocí displeje a jednoknoflíkového ovládání (otočné rukojeti) má svůj původ v automobilovém průmyslu a osvědčuje se celosvětově v systémech "information entertainment" moderních vozidel vyšší třídy. Podstatnou předností při tom je, že pohled obsluhy zůstává zaměřen na displej. Další technické finesy u zdrojů ORBIMAT CA jsou měkké klávesy (Softkeys) pro podstatné, nadřízené povely, které je nutno rychle aktivovat, např. Start/ Stop". Použitý operační systém RTOS (Real Time Operating System) má oproti systémům na bázi Windows tu přednost, že ani přímé, náhlé vypnutí systému nezpůsobí žádné problémy. Toto je důležité zejména při napájení ze snadno selhávajících zdrojů proudu, takových, jaké bývají na stavbách. Oproti Windows jsou u RTOS řízení a regulace neustále zaměřené na svařovací proces, což je nakonec pro kvalitu výsledného svaru rozhodující. Také přídavné zařízení BUP (Back Up Pressure) dodávané jako opce je inovací. BUP reguluje v rámci sektorů tlak formovacího plynu v trubce v závislosti na postavení hořáku - působí proti tíhové síle svarové lázně a tak zajišťuje rovnoměrnost svaru po celém obvodu. Ojedinělá na trhu je navíc funkce Flow Force, která rozhodujícím způsobem zkracuje u uzavřených hlav čas pracovní operace. Druhým kanálem pro ochranný plyn se před zahájením pracovní operace přivede ochranný plyn přímo od redukčního ventilu do komory svařovací hlavy - dojde tak k rychlému vyplachování nežádoucího kyslíku; zdroj proudu ORBIMAT automaticky rozpoznává a při pracovní operaci bere v úvahu připojené systémové komponenty, počínaje uzavřenou nebo otevřenou svařovací hlavou s automatickou regulací výšky oblouku* (AVC = Arc Voltage Control) a/nebo s integrovaným rozkyvem hořáku* (OSC = Oscilation) až po monitor kyslíku. Oproti klasickým systémům pro řízení proudu pro orbitální svařování jsou nastavování a regulace vzdálenosti hořáku od svaru odvozeny přímo od výšky oblouku, obvykle bez další ruční korekce. * pouze pro ORBIMAT 300 AVC/OSC ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 7

8 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Vlastnosti zdroje proudu pro orbitální svařování ORBIMAT: 165 CA 300 CA 300 CA AC/DC 300 CA AVC/OSC Jednoduchá a pohodlná obsluha díky multifunkčnímu otočnému ovladači Svařování stejnosměrným proudem (DC) Zdroj střídavého proudu (AC) pro svařování hliníkových materiálů. Napájecí napětí WIDE RANGE pro bezpečný provoz při napájení z elektrického agregátu nebo rozvodných sítí s extrémním kolísáním napětí ideální pro mobilní použití na stavbě Funkce "Flow Force" pro zkrácení času vyplachování při zahájení a při ukončování svaru Funkce "Permanent Gas" (trvalý plyn) Hlídání chladicí vody a plynu pro svařování Možnost ovládat přívod studeného drátu Možnost připojení externího dálkového ovládání Rotace a posuv drátu konstantní nebo pulsující Optimální podmínky pro sledování a obsluhu díky přehlednému 10,5" naklápěcímu monitoru Grafikou podporovaná obslužná plocha a vícejazyčné vedení v menu prostřednictvím barevného displeje Metrické a imperiální měrové jednotky Procesně zaměřený, stabilní operační systém reálného času bez vypínací sekvence Automatické rozpoznávání svařovací hlavy a z toho vyplývající omezení parametrů Kapacita paměti více než svařovacích programů, čímž je dána možnost systematické a přehledné správy programů zakládáním adresářů Zapisování svařovacích údajů a tisk naměřených hodnot * Integrovaná malá tiskárna Možnost připojení externího monitoru a tiskárny (přes VGA/LPT) Integrovaná multi čtečka karet k přenášení souborů s protokoly a svařovacích programů prostřednictvím karet CompactFlash (CF), SD, MMC, SM, Sony Memory Stick Jako opce PC-Software (OrbiProg CA) pro správu svařovacích programů a protokolů Zabudované sklápěcí rukojeti pro přenášení PSS (Pro Service System) pro externí kontrolu funkce zařízení, jednoduchá údržba a rychlá výměna stavebních částí díky systematickému uspořádání komponentů Možnost programovat až 99 sektorů Nastavení proudu a rotace samostatně v jednotlivých sektorech Integrovaný systém vodního chlazení připojených svařovacích hlav Lze použít jen ve spojení se samostatně dodávaným systémem vodního chlazení Možnost nastavení kladné a záporné půlvlny střídavého proudu (AC) v poměru 20-80% Nastavení frekvence AC Hz Délku oblouku lze naprogramovat v [mm] nebo jako napětí oblouku ve [V]; při funkci OSC (rozkyv) lze nastavit střed svaru ručně anebo se elektroda dotkne obou boků a střed svaru si automaticky vypočte Obsah dodávky 165 CA 300 CA 300 CA AC/DC 300 CA AVC/OSC Zdroj proudu pro orbitální svařování řady ORBIMAT CA Ks Sada připojovacích hadic ORBIMAT (obj. č ) Ks Záslepka do přípojky dálkového ovládání Ks litry chladicí kapaliny OCL-15 (obj. č ) Láhev 1 Externí klávesnice (obj. č ) Ks Klíče spínací skříňky (pro dodatečné objednání 1 klíče: obj. č ) Ks Návod k obsluze a kalibrační certifikát Sada QuickStart Guide (zkrácený návod) Ks = funkce obsažena = funkce není obsažena = funkce je obsažena pouze podmínečně * = svařování jen ss proudem Vhodné příslušenství (jako opce): Technické údaje 165 CA 300 CA 300 CA AC/DC 300 CA AVC/OSC Pojezd ORBICAR W s integrovaným vodním chlazením Kompresorové chladicí zařízení ORBICOOL Active Pojezd ORBICAR S Stabilní přepravní kufr Přepínací jednotka ORBITWIN Dálkové ovládání s kabelem Balíček Soft-/Hardware Přídavné zařízení BUP Control (regulace tlaku formovacího plynu) Přístroj k měření kyslíku ORBmax Zdvojený redukční ventil Ruční svařovací hořák WIG pro ORBIMAT Obj. č Napájecí napětí Wide-Range V, 50/60 Hz, 1 f Rozsah regulace (napájecí napětí > 160 V) Zatěžovatel Rozměry A A 30% při 165 A 100% při 120 A 510 x 360 x 220 mm 20.1" x 14.2" x 8.7" V +/ 10%, 50/60 Hz, 3 f 400 V +/ 15%, 50/60 Hz, 3 f A A A 40% při 300 A 60% při 260 A 100% při 220 A 530 x 400 x 400 mm 20.9" x 15.7" x 15.7" 40% při 300 A 60% při 260 A 100% při 220 A 540 x 420 x 440 mm 21.3" x 16.5" x 17.3" V +/ 10%, 50/60 Hz, 3 f 40% při 300 A 60% při 260 A 100% při 220 A 540 x 420 x 440 mm 21.3" x 16.5" x 17.3" 8 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

9 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Zdroje proudu pro orbitální svařování ORBIMAT CA Vlastnosti, rozsah použití, technické údaje, viz od str. 7. Obsah dodávky: 1 zdroj proudu pro orbitální svařování řady ORBIMAT CA 1 sada připojovacích hadic ORBIMAT (obj. č ) 1 záslepka do přípojky dálkového ovládání) Láhev à 2 l chladicí kapaliny OCL-15 (obj. č ) (pouze pro 165 CA) 1 externí klávesnice (obj. č ) 2 klíče spínací skříňky (pro dodatečné objednání 1 klíče: obj. č ) 1 návod k obsluze a kalibrační certifikát 1 QuickStart Guide (zkrácený návod) ORBIMAT 165 CA Název Provedení Obj. č. Hmotnost stroje kg Zasílací hmotnost kg ORBIMAT 165 CA Wide-Range V, 50/60 Hz, 1 f ,000 41,000 ORBIMAT 300 CA V +/ 10%, 50/60 Hz, 3 f ,000 48,000 ORBIMAT 300 CA AC/DC 400 V +/ 15%, 50/60 Hz, 3 f ,400 57,000 ORBIMAT 300 CA AVC/OSC V +/ 10%, 50/60 Hz, 3 f ,300 53,000 ORBIMAT 300 CA Vhodné příslušenství (jako opce): Pojezd ORBICAR W s integrovaným vodním chlazením, viz str. 10 Kompresorové chladicí zařízení ORBICOOL Active, viz str. 10 Pojezd ORBICAR S, viz str. 11 Stabilní přepravní kufr, viz str. 11 Přepínací jednotka ORBITWIN, viz str. 11 Dálkové ovládání s kabelem, viz str. 12 Balíček Soft-/Hardware, viz str. 12 Přídavné zařízení BUP Control (regulace tlaku formovacího plynu), viz str. 11 Přístroj k měření kyslíku ORBmax, viz str. 68 Ruční svařovací hořák WIG, viz str. 72 Zdvojený redukční ventil, viz str. 71 ORBIMAT 300 CA AC/DC ORBIMAT 300 CA AVC/OSC Zdroje proudu pro orbitální svařování & příslušenství ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 9

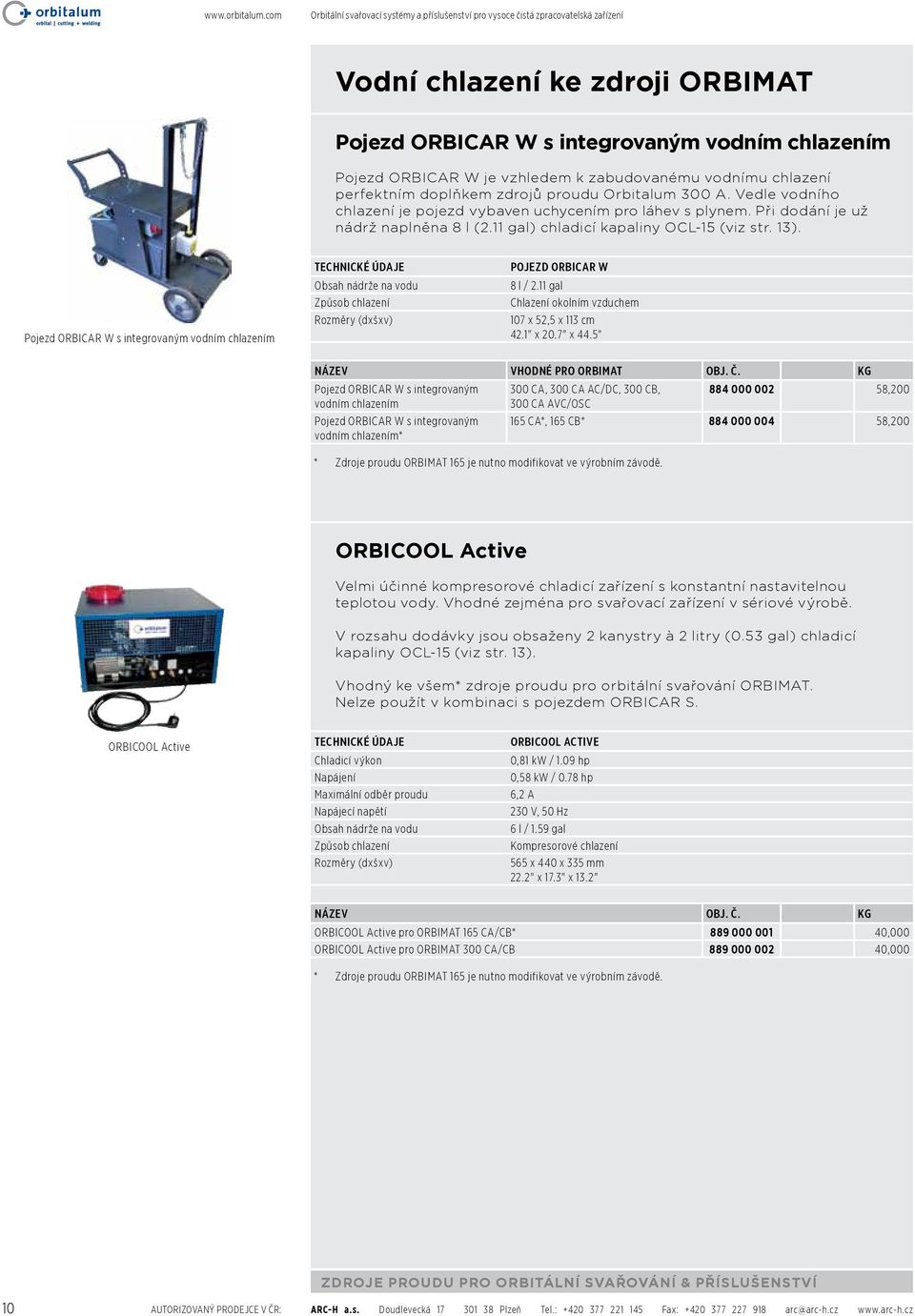

10 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Vodní chlazení ke zdroji ORBIMAT Pojezd ORBICAR W s integrovaným vodním chlazením Pojezd ORBICAR W je vzhledem k zabudovanému vodnímu chlazení p e r f e ktním doplňkem zdrojů proudu Orbitalum 300 A. Vedle vodního chlazení je pojezd vybaven uchycením pro láhev s plynem. Při dodání je už nádrž naplněna 8 l (2.11 gal) chladicí kapaliny OCL-15 (viz str. 13). Pojezd ORBICAR W s integrovaným vodním chlazením Technické údaje Obsah nádrže na vodu Způsob chlazení Rozměry (dxšxv) Pojezd ORBICAR W 8 l / 2.11 gal Chlazení okolním vzduchem 107 x 52,5 x 113 cm 42.1" x 20.7" x 44.5" Název Vhodné pro ORBIMAT Obj. č. kg Pojezd ORBICAR W s integrovaným 300 CA, 300 CA AC/DC, 300 CB, ,200 vodním chlazením 300 CA AVC/OSC Pojezd ORBICAR W s integrovaným vodním chlazením* 165 CA*, 165 CB* ,200 * Zdroje proudu ORBIMAT 165 je nutno modifikovat ve výrobním závodě. ORBICOOL Active Velmi účinné kompresorové chladicí zařízení s konstantní nastavitelnou teplotou vody. Vhodné zejména pro svařovací zařízení v sériové výrobě. V rozsahu dodávky jsou obsaženy 2 kanystry à 2 litry (0.53 gal) chladicí kapaliny OCL-15 (viz str. 13). Vhodný ke všem* zdroje proudu pro orbitální svařování ORBIMAT. Nelze použít v kombinaci s pojezdem ORBICAR S. ORBICOOL Active Technické údaje Chladicí výkon Napájení Maximální odběr proudu Napájecí napětí Obsah nádrže na vodu Způsob chlazení Rozměry (dxšxv) ORBICOOL Active 0,81 kw / 1.09 hp 0,58 kw / 0.78 hp 6,2 A 230 V, 50 Hz 6 l / 1.59 gal Kompresorové chlazení 565 x 440 x 335 mm 22.2" x 17.3" x 13.2" Název Obj. č. kg ORBICOOL Active pro ORBIMAT 165 CA/CB* ,000 ORBICOOL Active pro ORBIMAT 300 CA/CB ,000 * Zdroje proudu ORBIMAT 165 je nutno modifikovat ve výrobním závodě. 10 AUTORIZOVANÝ PRODEJCE V ČR: Zdroje proudu pro orbitální svařování & příslušenství ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

11 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Další příslušenství ke zdroji ORBIMAT Přepínací zařízení ORBITWIN Pro zvýšení produktivity lze dodat přepínací jednotku ORBITWIN, se kterou je možno na zdroji ORBIMAT střídavě provozovat 2 svařovací hlavy. K tomu se stiskem příslušného spouštěcího tlačítka použité svařovací hlavy automaticky vyvolá z paměti předem přiřazený program. Příslušná nepoužitá svařovací hlava je blokována a může být již připravována k dalšímu svařování. Přepínací jednotka ORBITWIN 300 Včetně všech propojovacích vedení a hadic. Název Vhodné pro ORBIMAT Obj. č. kg Přepínací jednotka ORBITWIN 165 CB 165 CB ,800 Přepínací jednotka ORBITWIN 165 CA 165 CA ,800 Přepínací jednotka ORBITWIN CA, 300 CA AC/DC, 300 CB ,800 Pojezd ORBICAR S ORBICAR S je praktický pojezd s úložnou plochou a upevněním pro láhev plynu. Pojezd ORBICAR S může být kombinován se všemi zdroji řady ORBIMAT. Často je tento pojezd používán ve spojení se zdroji proudu pro orbitální svařování Orbitalum 165 A. Nelze použít v kombinaci s kompresorovým chladicím zařízením ORBICOOL Active. Technické údaje Rozměry (dxšxv) Pojezd ORBICAR S 107 x 52,5 x 113 cm 42.1" x 20.7" x 44.5" Pojezd ORBICAR S Název Obj. č. kg Pojezd ORBICAR S ,100 Stabilní přepravní kufr S kolečky. Chrání zdroj proudu při přepravě. Ideální pro použití na stavbě. Název Vhodné pro ORBIMAT Obj. č. kg Přepravní kufr CA, 165 CB ,500 Přepravní kufr CA, 300 CA AC/DC, 300 CB ,800 Přídavné zařízení BUP Control U zdrojů proudu řady ORBIMAT CA při jejich spojení s přídavným zařízením BUP Control je možno prostřednictvím snímače tlaku regulovat tlak formovacího plynu uvnitř trubky, čímž lze téměř úplně kompenzovat často rušivý propad svaru v poloze v úžlabí. Tlak plynu se při tom během svařování automaticky mění v závislosti na poloze elektrody systému v rozmezí naprogramované minimální a maximální hodnoty tlaku. Včetně formovací sada ORBIPURGE pro vnitřní průměr trubky mm (0.472" "), viz str. 70. Název Vhodné pro ORBIMAT Obj. č. kg Přídavné zařízení BUP Control 165 CA, 300 CA ,700 Stabilní přepravní kufr (ORBIMAT 300 CA není součástí dodávky) + Přídavné zařízení BUP Control (včetně Formovací sada ORBIPURGE) Zdroje proudu pro orbitální svařování & příslušenství ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 11

12 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Balíček Soft-/Hardware Vhodné ke všem zdrojům proudu pro orbitální svařování ORBIMAT. K externímu programování a dokumentování dat, obsahuje: Balíček Soft-/Hardware 1 kartu CompactFlash k přenosu dat mezi strojem a PC. K ukládání protokolů svařovacích dat nebo k rozšíření programové paměti. Kapacita paměti až svařovacích programů. 1 čtečku karet USB ke čtení karty CompactFlash na PC. Software ORBIPROG_CA. Umožňuje ukládání a tisk programů a protokolů na PC. Konverze všech dat do formátů PDF a Excel. Kromě toho lze programy ze strojů ORBIMATIC řady C (např. ORBIMAT 160 C) konvertovat pomocí softwaru do formátu CA. Parametry programů CA lze prostřednictvím softwaru editovat a lze je po přepracování opět přenést do stroje a tam je používat. Název Obj. č. kg Balíček Soft-/Hardware ,488 Karta CompactFlash K ukládání protokolů svařovacích dat nebo k rozšíření programové paměti (při zakoupení balíčku softwaru a hardwaru je už v dodávce obsažena 1 karta Compact Flash). Karta CompactFlash Kapacita paměti až svařovacích programů. Název Obj. č. kg Karta CompactFlash ,010 Dálkové ovládání s kabelem Vhodné ke všem zdrojům proudu pro orbitální svařování ORBIMAT (dálkové ovládání je u zdrojů ORBIMAT 300 CA AVC/OSC už obsaženo v rozsahu dodávky). Není zapotřebí, když se pracuje s uzavřenými orbitálními svařovacími hlavami. Dálkové ovládání s kabelem Název Délka kabelu [m] Délka kabelu [inch] Obj. č. Dálkové ovládání s kabelem 7, ,350 kg 12 AUTORIZOVANÝ PRODEJCE V ČR: Zdroje proudu pro orbitální svařování & příslušenství ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

13 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Spotřební díly pro ORBIMAT Svitky papíru a kazety s barvicí páskou Do zabudované tiskárny ORBIMAT. Vhodné ke všem zdrojům proudu pro orbitální svařování ORBIMAT. 1 svitek papíru a 1 barvicí kazeta jsou obsaženy v dodávce zdrojů ORBIMAT. Název Obj. č. kg Svitek papíru do zabudované tiskárny, 3 ks v balení ,150 Kazety s barvicí páskou do zabudované tiskárny CA ,010 Kazety s barvicí páskou do zabudované tiskárny CB ,020 Svitky papíru a kazety s barvicí páskou Chladicí kapalina OCL-15 Hotově namíchaná nemrznoucí směs pro zdroje proudu ORBIMAT a pro chladicí zařízení, aby se předešlo zmrznutí chladicí kapaliny. Chrání až do -15 (5 F) venkovní teploty. Dlouhá životnost komponentů v chladicím okruhu díky vlastnostem chránícím proti korozi a vysoké hodnotě ph. Velmi dobré zapalovací vlastnosti díky nízké elektrické vodivosti. Chladicí kapalina je bez zabarvení. Použití pro ORBICAR W, ORBICOOL Active, ORBIMAT 165 CB a ORBIMAT 165 CA. 1 kanystr je už obsažen v rozsahu dodávky zdrojů proudu ORBIMAT. Chladicí kapalina OCL-15 Název Provedení Obj. č. kg Chladicí kapalina OCL-15 Kanystr s 2 l(67.6 fl oz) ,220 Sada připojovacích hadic ORBIMAT 1 připojovací sada je už obsažena v rozsahu dodávky zdrojů proudu ORBIMAT. Dodávka obsahuje: Teflonovou plynovou hadici Hadicové spony s vloženým kroužkem Hadicové nátrubky 3/8 Vodní hadici k odvzdušnění nádrže Vstupní plynovou přípojku Převlečné matice 3/8 Hadicové nátrubky 1/4 Převlečné matice 1/4 Nálevku Sada připojovacích hadic ORBIMAT Název Obj. č. kg Sada připojovacích hadic ORBIMAT ,445 Další příslušenství pro orbitální svařování Bruska na elektrody ESG, viz str. 63 Přístroj k měření kyslíku ORBmax, viz str. 68 Formovací sada ORBIPURGE, viz str. 70 Zdvojený redukční ventil, viz str. 71 Inspekční sada, viz str. 71 Wolframové elektrody WS2, viz str. 71 Ruční svařovací hořák WIG pro ORBIMAT, viz str. 72 Zdroje proudu pro orbitální svařování & příslušenství ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 13

14 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Uzavřené orbitální svařovací hlavy - přehled OW mm (1.969") 170 mm (6.693") OW mm (0.787") 115 mm (4.528") OW 115S OW 76S 6 mm (0.236") 20 mm (0.787") 77 mm (3.031") 115 mm (4.528") Ideální pro používání v průmyslu potravinářském, nápojovém, farmaceutickém, biotechnologickém nebo chemickém OW 38S OW 19 3 mm (0.118") 3 mm (0.118") 19,05 mm (0.75") 38,1 mm (1.5") Ideální pro průmysl polovodičů, letectví a kosmonautiku, farmacii a zásobování vysoce čistou vodou OW 12 Vnější D trubky 3 mm (0.118") 12,7 mm (0.5") [mm] [inch] 0.394" 0.787" 1.181" 1.575" 1.969" 2.362" 2.756" 3.150" 3.543" 3.937" 4.331" 4.724" 5.118" 5.512" 5.906" 6.299" 6.693" 7.087" 7.480" 7.874" 8.268" 14 Uzavřené orbitální svařovací hlavy AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

15 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Uzavřené orbitální svařovací hlavy ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 15

16 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Délky/průměry elektrod pro uzavřené svařovací hlavy Ø trubky OW 12 OW 19 OW 38S OW 76S OW 115 OW 115S OW 170 [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] 3, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Vzorec: Délka elektrody = Ø rotoru Ø trubky 2 Vzdálenost elektrody (zpravidla 1,5 mm) 3 16 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

17 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení ORBIWELD 12, ORBIWELD 19 Svařovací mikrohlava Extrémě úzká konstrukce a přesto vysoká zatížitelnost díky intenzívnímu vodnímu chlazení. Se svými malými rozměry jsou svařovací mikrohlavy OW 12 a OW 19 ideální pro aplikace ve stísněných prostorech, jaké se často vyskytují např. v průmyslu polovodičů, kosmickém průmyslu, farmaceutickém průmyslu a zásobování vysoce čistou vodou. Ideální pro svařování všech běžných mikrofitinků. OW 12 a OW 19: Optimální pro použití ve stísněných prostorech Díky 3-dílnému upínacímu mechanismu lze hlavu upnout i v těch nejtěsnějších prostorech OW 12 OW 19 ORBIWELD 12: OW 12 poskytuje se svojí obzvlášť kompaktní konstrukcí a různými upínacími kazetami jedinečnou bohatost funkcí a díky vodnímu chlazení vysoký zatěžovatel, zatím nepoznaný u svařovacích hlav této velikosti Systém rychlé výměny upínacích čelistí Díky obslužnému panelu zabudovanému do robustní a stabilní hliníkové rukojeti svařovací hlavy se přenáší do zdroje proudu všechny povely důležité pro svařování, takže není zapotřebí dálkové ovládání Velmi úzké upínací kazety (typ "A") pro svařování mikrofitinků a pro jiné aplikace, které poskytují jen velmi omezené upínací délky Široká upínací kazeta (typ "B") s výměnnými upínacími vložkami pro standardní aplikace Odnímatelné upínací kazety umožňují i ve velmi stísněných prostorech přesné ustavení dílů určených ke svaření ORBIWELD 19: Díky 3-dílnému upínacímu mechanismu lze hlavu upnout i těch nejtěsnějších prostorových poměrech, protože i ve stavu otevření nepřečnívají žádné z dílů přes obrys hlavy. Kromě toho je zajištěno přesné ustavení svařovaných dílů bez přesazení Díky obslužnému panelu zabudovanému do robustní a stabilní hliníkové rukojeti svařovací hlavy se přenáší do zdroje proudu všechny povely důležité pro svařování, takže není zapotřebí dálkové ovládání Možnosti použití OW 12: Výměnné upínací kazety, typu "A" (úzké) Výměnné upínací kazety, typu "B" (široké) Upínací kazety, typu "C" (mikrofitinky) Mikrofitink/ mikrofitink Mikrofitink/ trubka Trubka/ trubka x x x x x x x Přednosti Vysoká flexibilita díky štíhlé konstrukci Nízké náklady díky výměnným upínacím pouzdrům Tvarové úchyty mikrofitinků pro přesné ustavení ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 17

18 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Rozsah použití ORBIWELD 12 ORBIWELD 19 Obj. č Vnější D trubky, min. - max. 3,0-12,7 mm 3,0-19,05 mm 0.118" " 0.118" " Ø elektrody Hmotnost Délka kabelového svazku 1,0 mm 0.039" 5,7 kg 12.6 lbs 7,5 m 24.6 ft 1,0 / 1,6 mm 0.039" / 0.063" 7,5 kg 16.5 lbs 7,5 m 24.6 ft Obsah dodávky Obsahuje: 1 svařovací mikrohlava ORBIWELD 12 nebo ORBIWELD 19 1 přepravní kufr 1 sada nářadí 1 návod k obsluze a seznam náhradních dílů Vhodné příslušenství (jako opce): Výměnné upínací kazety pro OW 12, typu "A" (úzké) Výměnná upínací kazeta pro OW 12, typu "B" (široká) Upínací vložky pro OW 12, typu "B" (široké) Upínací kazety pro OW 12, typu "C" Upínací vložky pro OW 19 Bruska na elektrody ESG Přístroj k měření kyslíku ORBmax Formovací sada ORBIPURGE Prodloužení kabelového svazku Inspekční sada Wolframové elektrody WS2 ORBIWELD 12 s úzkou upínací kazetou (typu "A") ORBIWELD 12 s širokou upínací kazetou (typu "B") ORBIWELD 19 Vzdálenost elektrody ORBIWELD 12 Rozměr Kazeta typu "A" Kazetou typu "B" Kazetou typu "C" [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] Rozměru "A1" 4, , , , Rozměru "A2" 3, , , , Rozměru "B" 7, , , , Rozměru "C" 73, Rozměru "D" 36, Rozměru "E" 27, Rozměru "F" 49, Rozměru "G" 253, Rozměru "H" 59, Rozměru "I" 26, Rozměru "J" 30, Rozměru "K" 59, Vzdálenost elektrody ORBIWELD 19 Rozměr Upínací vložka typu "S" Upínací vložka typu "W" [mm] [inch] [mm] [inch] [mm] [inch] Rozměru "A1" 12, , , Rozměru "A2" 12, , , Rozměru "B" 24, , , Rozměru "C" 66, Rozměru "D" 33, Rozměru "E" 35, Rozměru "F" 45, Rozměru "G" 312, Rozměru "H" 76, Rozměru "I" 34, Rozměru "J" 35, Rozměru "K" 71, AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

19 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Svařovací mikrohlava OW ORBIWELD 12, ORBIWELD 19 Vlastnosti a technické údaje, viz str. 17. Obsah dodávky: 1 svařovací mikrohlava ORBIWELD 12 nebo ORBIWELD 19 1 přepravní kufr 1 sada nářadí 1 návod k obsluze a seznam náhradních dílů Upínací kazety a upínací vložky nejsou součástí dodávky (viz od str. 20). OW 12 s širokou upínací kazetou (typu "B") a výměnnými upínacími pouzdry Název Obj. č. Hmotnost stroje kg Zasílací hmotnost kg Svařovací mikrohlava OW ,700 11,000 Svařovací mikrohlava OW ,500 14,800 Vhodné příslušenství (jako opce): OW 12 s úzkou upínací kazetou (typu "A") Výměnné upínací kazety pro OW 12, typu "A" (úzké), viz str. 20 Výměnná upínací kazeta pro OW 12, typu "B" (široká), viz str. 20 Upínací vložky pro OW 12, typu "B" (široké), viz str. 21 Upínací kazety pro OW 12, typu "C", viz str. 21 Upínací vložky pro OW 19, viz str. 22 ORBIWELD 19 Uzavřené orbitální svařovací hlavy ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 19

20 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Výměnné upínací kazety pro OW 12, typu "A" (úzké) Pro svařování mikrofitinků a pro jiné aplikace poskytující velmi omezenou délku pro upnutí lze dodat upínací kazety s celkovou šířkou pouze 12,2 mm (0.48") (typu "A"). U typu "A" je pro každý průměr trubky zapotřebí samostatná upínací kazeta. Výměnné upínací kazety pro OW 12, typu "A" (úzké) Název Vnější D trubky [mm] Vnější D trubky [inch] Obj. č. Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 3, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 3, ,050 Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 4, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 4, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 4, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 5, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 6, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 6, ,048 Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 7, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 7, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 8, ,048 Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 9, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 9, ,048 Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 10, ,048 Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 10, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 10, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 10, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 10, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 11, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 11, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 12, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 12, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 12, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 12, Výměnná upínací kazeta pro OW 12, typu "A" (úzké) 12, ,045 kg Výměnná upínací kazeta pro OW 12, typu "B" (široká) Při použití výměnné upínací kazety typu "B" je navíc zapotřebí pro každý upínací průměr trubky jedna sada upínacích vložek, typu "B" (široké). Výměnná upínací kazeta pro OW 12, typu "B" (široká) Název Obj. č. kg Výměnná upínací kazeta pro OW 12, typu "B" (široká) , AUTORIZOVANÝ PRODEJCE V ČR: Uzavřené orbitální svařovací hlavy ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

21 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Upínací vložky pro OW 12, typu "B" (široké) Z hliníku. Lze je použít jen spolu s výměnnou upínací kazetou typu "B". Jedna sestava upínacích vložek sestává ze 4 jednotlivých kusů (2 vložky na každé straně). Název Vnější D trubky [mm] Vnější D trubky [inch] Obj. č. Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 3, ,053 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 3, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 3, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 4, ,054 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 4, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 4, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 5, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 6, ,044 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 6, ,054 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 7, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 7, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 7, ,040 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 8, ,040 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 9, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 9, ,050 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 9, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 10, ,039 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 10, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 10, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 11, ,050 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 11, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 11, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 12, ,039 Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 12, Upínací vložky pro OW 12, typu "B" (široké), 4-dílné 12, ,048 kg Upínací vložky pro OW 12, typu "B" (široké), 4-dílné Upínací kazety pro OW 12, typu "C" (mikrofitinky) Pro upnutí kopírující tvar mikrofitinků. U upínacích kazet pro mikrofitinky je pro každý upínací průměr trubky zapotřebí jedna samostatná upínací kazeta. Možné svařovací aplikace: Mikrofitink/mikrofitink Mikrofitink/trubka Trubka/trubka Název Vnější D trubky [mm] Vnější D trubky [inch] Obj. č. Upínací kazety pro OW 12, typu "C" (mikrofitinky) 3, ,069 Upínací kazety pro OW 12, typu "C" (mikrofitinky) 6, Upínací kazety pro OW 12, typu "C" (mikrofitinky) 6, ,070 Upínací kazety pro OW 12, typu "C" (mikrofitinky) 8, Upínací kazety pro OW 12, typu "C" (mikrofitinky) 9, ,084 Upínací kazety pro OW 12, typu "C" (mikrofitinky) 10, Upínací kazety pro OW 12, typu "C" (mikrofitinky) 12, Upínací kazety pro OW 12, typu "C" (mikrofitinky) 12, ,099 kg Upínací kazety pro OW 12, typu "C" (mikrofitinky) Uzavřené orbitální svařovací hlavy ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 21

22 Orbitální svařovací systémy a příslušenství pro vysoce čistá zpracovatelská zařízení Upínací vložky pro OW 19 Z nerez oceli. Jedna sestava upínacích vložek sestává ze 6 jednotlivých kusů (3 vložky na každé straně). Upínací vložky pro OW 19 "W" (široké) 6-dílné Upínací vložky pro OW 19 "S" (úzké) 6-dílné Typu "W" (wide/široké) pro standardní aplikace. Typu "S" (small/úzké) pro aplikace ve velmi stísněných podmínkách. Název Vnější D trubky typu "W" (široké) typu "S" (úzké) [mm] [inch] Obj. č. kg Obj. č. kg Upínací vložky pro OW 19, 6-dílné 3, , ,044 Upínací vložky pro OW 19, 6-dílné 3, Upínací vložky pro OW 19, 6-dílné 3, Upínací vložky pro OW 19, 6-dílné 4, ,044 Upínací vložky pro OW 19, 6-dílné 4, Upínací vložky pro OW 19, 6-dílné 4, Upínací vložky pro OW 19, 6-dílné 5, Upínací vložky pro OW 19, 6-dílné 6, , ,043 Upínací vložky pro OW 19, 6-dílné 6, , ,043 Upínací vložky pro OW 19, 6-dílné 7, Upínací vložky pro OW 19, 6-dílné 7, Upínací vložky pro OW 19, 6-dílné 7, Upínací vložky pro OW 19, 6-dílné 8, , ,041 Upínací vložky pro OW 19, 6-dílné 9, ,040 Upínací vložky pro OW 19, 6-dílné 9, , ,029 Upínací vložky pro OW 19, 6-dílné 9, Upínací vložky pro OW 19, 6-dílné 10, , ,039 Upínací vložky pro OW 19, 6-dílné 10, Upínací vložky pro OW 19, 6-dílné 10, Upínací vložky pro OW 19, 6-dílné 11, Upínací vložky pro OW 19, 6-dílné 11, Upínací vložky pro OW 19, 6-dílné 11, Upínací vložky pro OW 19, 6-dílné 12, , ,026 Upínací vložky pro OW 19, 6-dílné 12, Upínací vložky pro OW 19, 6-dílné 12, , ,026 Upínací vložky pro OW 19, 6-dílné 13, ,035 Upínací vložky pro OW 19, 6-dílné 13, Upínací vložky pro OW 19, 6-dílné 13, , ,033 Upínací vložky pro OW 19, 6-dílné 13, Upínací vložky pro OW 19, 6-dílné 14, , ,035 Upínací vložky pro OW 19, 6-dílné 14, Upínací vložky pro OW 19, 6-dílné 14, Upínací vložky pro OW 19, 6-dílné 15, , ,032 Upínací vložky pro OW 19, 6-dílné 15, Upínací vložky pro OW 19, 6-dílné 15, Upínací vložky pro OW 19, 6-dílné 15, Upínací vložky pro OW 19, 6-dílné 15, , ,031 Upínací vložky pro OW 19, 6-dílné 16, , ,031 Upínací vložky pro OW 19, 6-dílné 16, Upínací vložky pro OW 19, 6-dílné 17, Upínací vložky pro OW 19, 6-dílné 17, Upínací vložky pro OW 19, 6-dílné 17, Upínací vložky pro OW 19, 6-dílné 17, Upínací vložky pro OW 19, 6-dílné 18, , ,026 Upínací vložky pro OW 19, 6-dílné 19, ,025 Upínací vložky pro OW 19, 6-dílné 19, , ,025 Další příslušenství pro orbitální svařování Bruska na elektrody ESG, viz str. 63 Přístroj k měření kyslíku ORBmax, viz str. 68 Formovací sada ORBIPURGE, viz str. 70 Prodloužení kabelového svazku, viz str. 70 Inspekční sada, viz str. 71 Wolframové elektrody WS2, viz str AUTORIZOVANÝ PRODEJCE V ČR: Uzavřené orbitální svařovací hlavy ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz
