1 Vibrační desky a univerzální válce

2 Toto jsou důvody, které mluví pro hutnicí stroje Wacker Neuson. Kompetence v hutnění do nejmenšího detailu. 1. Nekompromisní ekonomická účinnost! S inovacemi pro dosažení optimálního hutnicího výkonu. Vysoký výkon, nízká spotřeba. Žádná součást není zbytečná. A co víc, máme plno nápadů a technologií, které vám usnadní provoz a práci. Tohle spojení naleznete pouze u vibračních desek a univerzálních válců Wacker Neuson. 2. Spolehlivý provoz! S léty prověřená a osvědčená kvalita od specialistů na hutnění. Vyložit Nastartovat Práce začíná A potom rovnou do dalšího projektu. Nemůžete si dovolit zahálet. Právě proto naše vibrační desky a univerzální válce pracují spolehlivě po celou dobu, co je potřebujete s podporou našeho prvotřídního servisu. 3. Vaše potřeby v centru pozornosti! S kompletní nabídkou hutnicích strojů. Rozsáhlá nabídka vibračních desek a univerzálních válců je nejen perfektně přizpůsobená různým oblastem využití, ale je také příkladná po stránce údržby. Rádi vám poradíme, jaký produkt a příslušenství jsou ty pravé pro váš projekt a také vám pomůžeme s financováním. Benzin Diesel Maximálně přesné hutnění Se zobrazením postupu hutnění Compatec vidíte, kdy je zemina dostatečně zhutněná. Tímto způsobem zabráníte nadměrnému hutnění a přetížení. Naftové nebo benzínové pohony Motory všech modelů jsou typické vysokými výkonovými rezervami a dlouhou životností volitelně jako pohon na naftu nebo benzín. Nízké vibrace přenášené na ruku Nízké vibrace přenášené na ruku (HAV) jsou důležité, zejména při dlouhodobém používání. Vibrační desky s reverzním pojezdem od Wacker Neuson je možné používat bez časového omezení, do značné míry dokonce i bez dokumentační povinnosti. Přeprava během chvilky Ať už na staveništi, nebo ve vozidle: Díky promyšleným detailům je přeprava vibračních desek pohodlná a snadná. Integrovaný uživatelský komfort Všechny modely Wacker Neuson lze snadno ovládat a pracovat tak s maximálním pohodlím. Mimořádně ekonomické a ekologicky šetrné produkty Wacker Neuson oceňuje pečetí ECO. Jedním z nich je i vibrační deska DPU 130. Všechny hutnicí stroje v kostce WP1030 WP1235 WPP1550 WPU1550 DPS1850 WP2050 DPU2550 DPU3050 DPU kn 12 kn > Strana kn 15 kn > Strana kn > Strana kn > Strana kn 30 kn > Strana kn DPU4045 DPU4545 DPU5545 DPU6555 DPU7060 DPU DPU DPU130 RTSC2 40 kn 45 kn > Strana kn 65 kn > Strana kn > Strana kn > Strana 10 dvojnásobná + trojnásobná spojovací sada > Strana kn > Strana 12 68,2 kn > Strana

3 Malé jednosměrné vibrační desky Snadné manévrování a mimořádná mobilita s malými jednosměrnými vibračními deskami hravě zvládnete jakkoli omezený prostor. DPS1850 DPS1850 DPS1850 Basic Asphalt Vario Výkon 18 kn 18 kn 18 kn Hmotnost 110 kg 128 kg 108 kg naftový motor Pro malé plochy a výklenky, smíšené zeminy a zámkovou dlažbu, dlažební kostky i pro hutnění půdy. Řada DPS Nastavitelná odstředivá síla pro hutnění zeminy v různých vrstvách (s DPS 1850 Vario) Dostupná verze modelu se zásobníkem na vodu systémem postřikování pro hutnění asfaltu Základní deska vyrobena z litiny odolné opotřebení Bezúdržbová a pevná ložiska budiče Ideální pro dlouhodobé působení na malých plochách, pro asfalt, dlažební kameny, jakož i hutnění zeminy a výstavbu silnic. Pro hutnění zeminy, asfaltu dlažební kameny, pro zpracování povrchovým vrstev a podkladů, možnost přizpůsobení různým druhům zeminy. Řada WP Snadná manipulace díky speciálně tvarované základní desce, ovládací rukojeti a rámu Chráněný systém klínového řemene a základní deska vyrobená z tvárné litiny odolné proti opotřebení Tři zapuštěná madla a sklápěcí ovládací rukojeť pro snadnou přepravu Volitelné příslušenství: Zásobník na vodu se systémem postřikování. WP1030 WP1235 WP1540 WP1550 WP2050 WPP1540 WPP1550 Výkon 10 kn 12 kn 15 kn 15 kn 20 kn 15 kn 15 kn Hmotnost 50 kg 60 kg 75 kg 85 kg 100 kg 81 kg 86 kg benzínový motor Řada WPP Vysoká úroveň stability, a to i při bočním provozu, díky rukojetím na rámu 2 pracovní šířky k dispozici (400 mm a 500 mm) Integrovaný dopravní válec Volitelné příslušenství: Zásobník na vodu se systémem postřikování. Přesná práce: jedna ze silných stránek našich malých vibračních desek. Snadná přeprava: ovládací rukojeť je možné sklopit dopředu. Příslušenství pro zpracování asfaltu: zásobník na vodu se systémem postřikování. Dopravní válec řady WPP: nabízí neomezenou mobilitu, aniž by zanechal stopy v čerstvém asfaltu

4 Malé vibrační desky s reverzním pojezdem Výkon WPU kn DPU2540 DPU2550 DPU2560 DPU3050 Výkon 25 kn 25 kn 25 kn 30 kn Vyšší hutnicí výkon díky pohybu vpřed a vzad v kombinaci s kompaktním provedením to je to, co vám malé desky s reverzním pojezdem od Wacker Neuson nabízejí. Hmotnost kg benzínový motor Hmotnost kg 166 kg 171 kg kg benzínový nebo naftový motor DPU3060 DPU3070 DPU3750 DPU3760 Výkon 30 kn 30 kn 37 kn 37 kn Hmotnost kg 160 kg kg kg benzínový nebo naftový motor Zejména pro hutnění asfaltu a štěrkovo písečného podkladu pro chodníky, ulice, parkoviště a pro zahradnictví a krajinářskou tvorbu. Řada DPU Tlumení rukojeti pro pohodlnou práci bez únavy Ruční nebo elektrický startér v závislosti na provedení motoru Mimořádně ekonomické a odolné díky materiálům odolným proti rozlomení a s nízkým opotřebením Sklápěcí závěsné oko s možností přemístění WPU1550 Nejmenší vibrační deska s reverzním pojezdem od Wacker Neuson Základní deska vyrobená z tvárné litiny odolné proti opotřebení: pro snadné otáčení na asfaltu bez jeho narušení Robustní dopravní válec se širokým povrchem zabraňuje zanechání stop v čerstvém asfaltu Postřikovací systém pro optimální rozvádění vody po celé šířce základní desky Dostupná šířka od 40 do 70 cm Pro hutnění cest, příkopů, v omezených prostorách, pro dlažební kameny nebo údržbové práce. Integrovaná sada kol: bezúdržbová a robustní i v těch nejnáročnějších podmínkách. Dokonalé upevnění středové tyče: samodotahovací a zcela bez vůle. Provedení top speed: pro nejlepší hutnicí výkon při pokládání dlažby (zámková dlažba)

5 Středně velké vibrační desky s reverzním pojezdem DPU4045 DPU4545 DPU5545 DPU6555 Výkon 40 kn 45 kn 55 kn 65 kn Hmotnost kg kg kg kg benzínový nebo naftový motor naftový motor Při dlouhodobém používání se můžete spolehnout na extrémně vysoký hutnicí výkon středně velké vibrační desky s reverzním pojezdem od Wacker Neuson. Hodnoty vibrací přenášených na ruku (HAV) hluboko pod aktivační hodnotou šetří námahu pro vykazování práce. Velmi nízké vibrace přenášené na ruku (HAV) díky středové tyči se sníženými vibracemi Extra široký ochranný rám jako standard Pro použití na velkých staveništích k hutnění nezámrzných vrstev a podkladů při výstavbě silnic a dálnic, cest a parkovišť, vibrace těžkých kamenů zámkové dlažby díky frekvenci 69 Hz, stejně tak jako k obsypávání budov. Pro profesionální dlouhodobé používání v náročné každodenní práci na stavbě, vibrace těžké zámkové dlažby díky frekvenci 69 Hz. Zhutní spolehlivě i soudržné půdy. Dostupná šířka od 40 do 86 cm Žádná nutnost dokumentace u strojů s touto známkou, protože vibrace přenášené na ruku jsou méně než 2,5 m/s². Řada DPU špičková hutnicí síla Tlumení rukojeti pro pohodlnou práci bez únavy Motory s vysokými výkonovými rezervami nabízejí dlouhou životnost Inteligentní funkce, jako je vypnutí při nízké hladině oleje, samonapínací klínový řemen, bezúdržbový alternátor Základní deska vyrobena z litiny odolné opotřebení Extra široké rozšiřující desky s pracovní šířkou 860 mm (pouze DPU 6555) Bez změny úchopu: změna směru pojezdu nebo rychlosti jízdy posunutím rukojeti. Bezpečnost na každý pád pokud dojde k uvolnění ovládací rukojeti, stroj se pohybuje pouze na místě. Zobrazení postupu hutnění Compatec: ukazuje, když je se strojem dosaženo maximálního zhutnění. K dispozici pro DPU 6555, DPU 5545 a DPU Více informací na:

6 Velké vibrační desky s reverzním pojezdem DPU je stejně přesvědčivá na velkých plochách jako při práci na detailech, např. okolo mostních pilířů. Na hrubém štěrku může být výkon ještě znásoben s dvojnásobnou nebo trojnásobnou spojovací sadou. DPU Výkonný motor se spolehlivým cyklónovým předfiltrem Variabilní regulace rychlosti pro přesnou práci při okrajích není nutné zakončování s menším strojem Bodové hutnění při stisknutí tlačítka pro přesné hutnění Pomalý pojezd pro jemný přejezd přes tvrdé povrchy 2 možné pracovní šířky (700 mm a 880 mm) Vibrace přenášené na ruku méně než 2,5 m/s² DPU dvojnásobná spojovací sada Trojnásobná spojovací sada Výkon 100 kn 200 kn 300 kn Hmotnost 768 kg 1,540 kg 2,310 kg naftový motor Pro hutnění hrubého štěrku, například při výstavbě železnice a ve stavebně kritických fázích výstavby. Obrovská hloubka hutnění na velkých plochách, stejně jako přesná práce podél překážek. DPU dvojnásobná spojovací sada nebo trojnásobná spojovací sada praktické spojení dvou nebo tří desek DPU a vytvoření jediného propojeného zařízení žádné vibrace přenášené na ruku (HAV) díky dálkovému ovládání spojení strojů v několika jednoduchých krocích a bez předchozích technických znalostí Spřežení pro hutnění hrubého štěrku Možnost přesného řízení: díky plynule nastavitelné rychlosti pojezdu na dotek tlačítka. Snadná změna směru: přímo pomocí ovládací rukojeti. Jasně lepší v porovnání s válci: obrovská pracovní šířka a hutnicí síla při poměrně nízké hmotnosti. Pohodlná práce: z dosahu prachu a 10 výfukových emisí. 11

7 Vibrační desky s dálkovým ovládáním. Pomocí dálkového ovládání můžete pomocí vibračních desek hutnit i těžko přístupná místa. DPU130 DPU7060 Výkon 130 kn 70 kn Hmotnost 1,185 kg 623 kg naftový motor Pokrývá řadu oblastí využití 7tunového válce a nabízí vyšší výkon s hutněním do hloubky. Díky kompaktnímu provedení je ideální pro práce na ztužení a bednění, stejně tak jako okolo šachet a ve výkopech. DPU130 Nejvýkonnější vibrační deska na trhu Jedinečná, dvoudílná základní deska pro snadnou manipulaci Vysoká úroveň bezpečnosti díky infračervenému dálkovému ovládání se snímačem pro detekci přiblížení a automatickým vypnutím při ztrátě vizuálního kontaktu Palubní počítač pro pohodlné funkce, jako je ochrana proti krádeži nebo rozsáhlé možnosti diagnostiky Snímač přetížení na ochranu proti poškození stroje Snadná přeprava na nakládací ploše malého nákladního vozu DPU7060 Nízká pracovní výška: minimálně 70 cm S elektrickým startérem a automatickým vypnutím při nízké hladině oleje Bezpečnost díky infračervenému dálkovému ovládání se snímačem pro detekci přiblížení a automatickým vypnutím při ztrátě vizuálního kontaktu Infračervené oko přijímače které je možné snížit účinná technologie klínového řemene pro trvale konstantní míru účinnosti Automatická kontrola nečinnosti v případě, že obsluha uvolní joystick dálkového ovládání Volitelné příslušenství: Tempomat Vysoká úroveň produktivity vibrační deska DPU 130 má šířku hutnění 120 cm Výkonnější než 7tunový válec: vibrační deska DPU 130. Nejlepší přístup: stačí odklopit kryt desky DPU 130. Bez nutnosti nízkého nakladače: možnost přepravy na nakládací ploše nákladního vozu

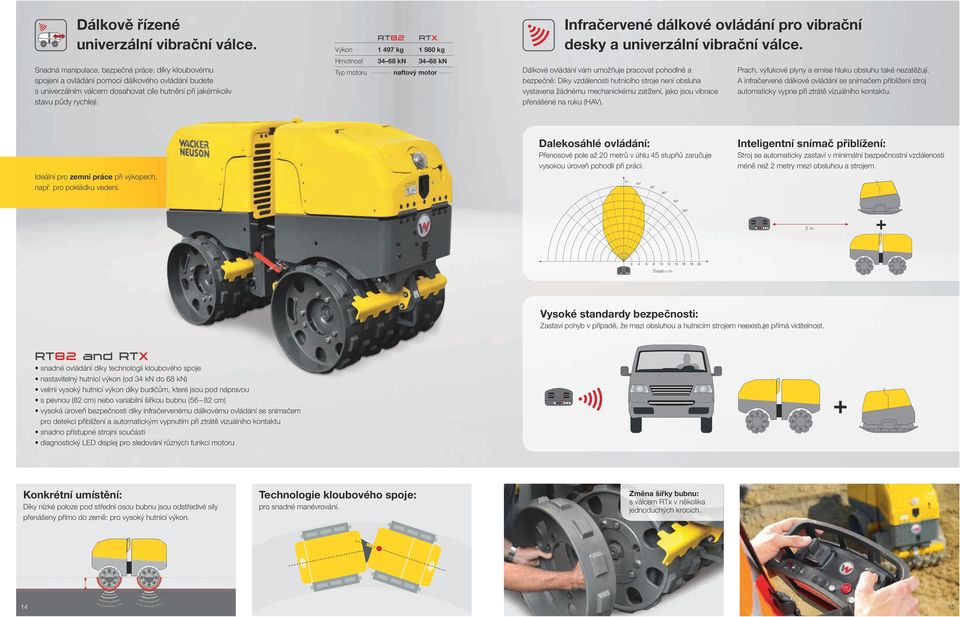

8 Dálkově řízené univerzální vibrační válce. Snadná manipulace, bezpečná práce: díky kloubovému spojení a ovládání pomocí dálkového ovládání budete s univerzálním válcem dosahovat cíle hutnění při jakémkoliv stavu půdy rychleji. Infračervené dálkové ovládání pro vibrační desky a univerzální vibrační válce. RT82 RTX Výkon kg kg Hmotnost kn kn naftový motor Dálkové ovládání vám umožňuje pracovat pohodlně a bezpečně: Díky vzdálenosti hutnicího stroje není obsluha vystavena žádnému mechanickému zatížení, jako jsou vibrace přenášené na ruku (HAV). Prach, výfukové plyny a emise hluku obsluhu také nezatěžují. A infračervené dálkové ovládání se snímačem přiblížení stroj automaticky vypne při ztrátě vizuálního kontaktu. Ideální pro zemní práce při výkopech, např. pro pokládku vedení. Dalekosáhlé ovládání: Přenosové pole až 20 metrů v úhlu 45 stupňů zaručuje vysokou úroveň pohodlí při práci. Inteligentní snímač přiblížení: Stroj se automaticky zastaví v minimální bezpečnostní vzdálenosti méně než 2 metry mezi obsluhou a strojem. 2 m Dosah v m Vysoké standardy bezpečnosti: Zastaví pohyb v případě, že mezi obsluhou a hutnicím strojem neexistuje přímá viditelnost. RT82 and RTX snadné ovládání díky technologii kloubového spoje nastavitelný hutnicí výkon (od 34 kn do 68 kn) velmi vysoký hutnicí výkon díky budičům, které jsou pod nápravou s pevnou (82 cm) nebo variabilní šířkou bubnu (56 82 cm) vysoká úroveň bezpečnosti díky infračervenému dálkovému ovládání se snímačem pro detekci přiblížení a automatickým vypnutím při ztrátě vizuálního kontaktu snadno přístupné strojní součásti diagnostický LED displej pro sledování různých funkcí motoru Konkrétní umístění: Díky nízké poloze pod střední osou bubnu jsou odstředivé síly přenášeny přímo do země: pro vysoký hutnicí výkon. Technologie kloubového spoje: pro snadné manévrování. Změna šířky bubnu: s válcem RTx v několika jednoduchých krocích

9 To správné řešení pro každý typ zeminy a pole působnosti. Zásobník na vodu (l) Ochranný rám Přepravní zařízení Podklad pro dlažbu WP1530A (8) WP1535A (8) Hladký chod: univerzální válec s kloubovou technologií. Široký hutnicí výkon: je možné spojit až tři desky DPU 100. Příslušenství k vibračním deskám WP1540A (9) WP1540W (9) WP1550A (9) WP1550W (9) WP 2050A (9) integrované WP 2050W (9) integrované WPP 1540A (8) integrované WPP 1540Aw integrované (8) integrované WPP 1540W (8) integrované WPP 1540Ww integrované (8) integrované WPP 1550A (9) integrované WPP 1550Aw integrované (9) integrované WPP 1550W (9) integrované WPP 1550Ww integrované (9) integrované WPP 1550A (9) integrované WPU 1550A (12) integrované WPU 1550Aw integrované (12) integrované DPS 1850H Asphalt integrované (11) Dobrý výsledek: při zpracování asfaltu, díky efektivnímu systému postřikování. Dálkové ovládání: nejvýkonnější deska na trhu: DPU 130. DPS 1850H Basic/Vario (11) Sada rozšiřujících desek Zásobník na vodu (l) v různých šířkách Přepravní zařízení Podklad pro dlažbu Vysoká úroveň ovladatelnosti: pro přesnou práci. Příslušenství k vibračním deskám BPU 2540A integrované DPU 2540H integrované DPU 2550H integrované DPU 2560H / DPU 2560Hts integrované BPU 3050A integrované DPU 3050H / DPU 3050He integrované DPU 3060H / DPU 3060Hts integrované DPU 3070H integrované DPU 3750Hts / DPU 3750Hets integrované DPU 3760Hts / DPU 3760Hets integrované BPU 4045A BPU 5545A DPU 4045Ye DPU 4545H / DPU 4545He / DPU 4545Heap DPU 5545H / DPU 5545He / DPU 5545Heap DPU 6555H / DPU 6555He / DPU 6555Hec DPU 7060Fe / DPU 7060Fet DPU Les DPU není k dispozici k dispozici 17

10 Technické údaje k vibračním deskám: Univerzální válce Řada BPU a DPU 40, 45, 55 kn Řada BPU a DPU 25, 30, 37 kn Řada WP Specifikace JEDNOTKA WP1030 WP1235 WP1540 WP1550 WP2050 Provozní hmotnost: kg Odstředivá síla kn Pracovní šířka mm Světlá výška mm Frekvence Hz Motor Honda GX 100 Honda GX 120 Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 Jmenovitý výkon při ot/min. kw 2,1 2,6 3,6 / 3,7 3,6 / 3,7 3,6 / 3,7 WPP1540 WPP Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 3,6 / 3,7 3,6 / 3,7 DPS1850 DPS1850 DPS1850 Basic Vario Asphalt Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 3,4 3,4 3,4 BPU2540 DPU2540 DPU2550 DPU2560 BPU3050 DPU3050 DPU3060 DPU3070 BPU3750 DPU3750 DPU kn 30 kn 37 kn Specifikace JEDNOTKA Provozní hmotnost: kg * * Odstředivá síla kn Pracovní šířka mm Světlá výška mm Frekvence Hz Motor Honda GX 160 Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Jmenovitý výkon kw 3,1 (2 840 ot./min.) 3,1 (2 800 ot./min.) 3,1 (2 800 ot./min.) 3,1 (2 800 ot./min.) 5,2 (2 800 ot./min.) 4,2 (2 800 ot./min.) 4,2 (2 800 ot./min.) 4,2 (2 800 ot./min.) 5,2 (2 800 ot./min.) 4,2 (2 800 ot./min.) 4,2 (2 800 ot./min.) Volitelně dostupný elektrický startér Specifikace JEDNOTKA DPU4045 DPU4545 BPU5545 DPU5545 DPU6555 DPU7060 DPU DPU kn 45 kn 55 kn 65 kn 70 kn 100 kn 130 kn Provozní hmotnost: kg * * * Odstředivá síla kn Pracovní šířka mm x Světlá výška mm Frekvence Hz Motor Yanmar L70N Honda GX 390 Hatz 1 D 42S Hatz 1 D 81S Farymann 43F Kohler 12LD Kohler KDW 1404 Jmenovitý výkon kw 4,5 (3 000 ot./min.) 6,4 (2 850 ot./min.) 6,4 (2 600 ot./min.) 6,4 (2 850 ot./min.) 9,6 (2 800 ot./min.) 10,5 (2 530 ot./min.) 12,8 (2 700 ot./min.) 21 (2 700 ot./min.) Volitelně dostupný elektrický startér Specifikace JEDNOTKA standard RT82 RTX Provozní hmotnost: kg Odstředivá síla kn 34,2 34,2 Rozměry (D x Š x V) mm x 820 x x 560/820 x1 230 Průměr válce mm mm Šířka válce mm Frekvence Hz 41,7 41,7 Poloměr otáčení (vnitřní) mm Výrobce motoru Kohler Kohler Ano 424 He /447 Heap /426 Hec není dostupné dostupné * Hmotnost závisí na zvolených doplňkových možnostech Řada WPP Ano 495 He / 518 Heap /497 Hec Řada DPS standard standard standard Řada WPU WPU Honda GX 160 3,

11 Vše pro váš projekt. Wacker Neuson vám nabízí kompletní nabídku řešení kvalitních výkonných produktů ve spojení se službami, které vám vždy pomohou. Technika na zpracování betonu Bourací technika Inženýrské sítě Klimatizační technika Rýpadla Nakladače Financování Servis a náhradní díly Pronájem Použité zařízení Údržba WN /2014 CZ
