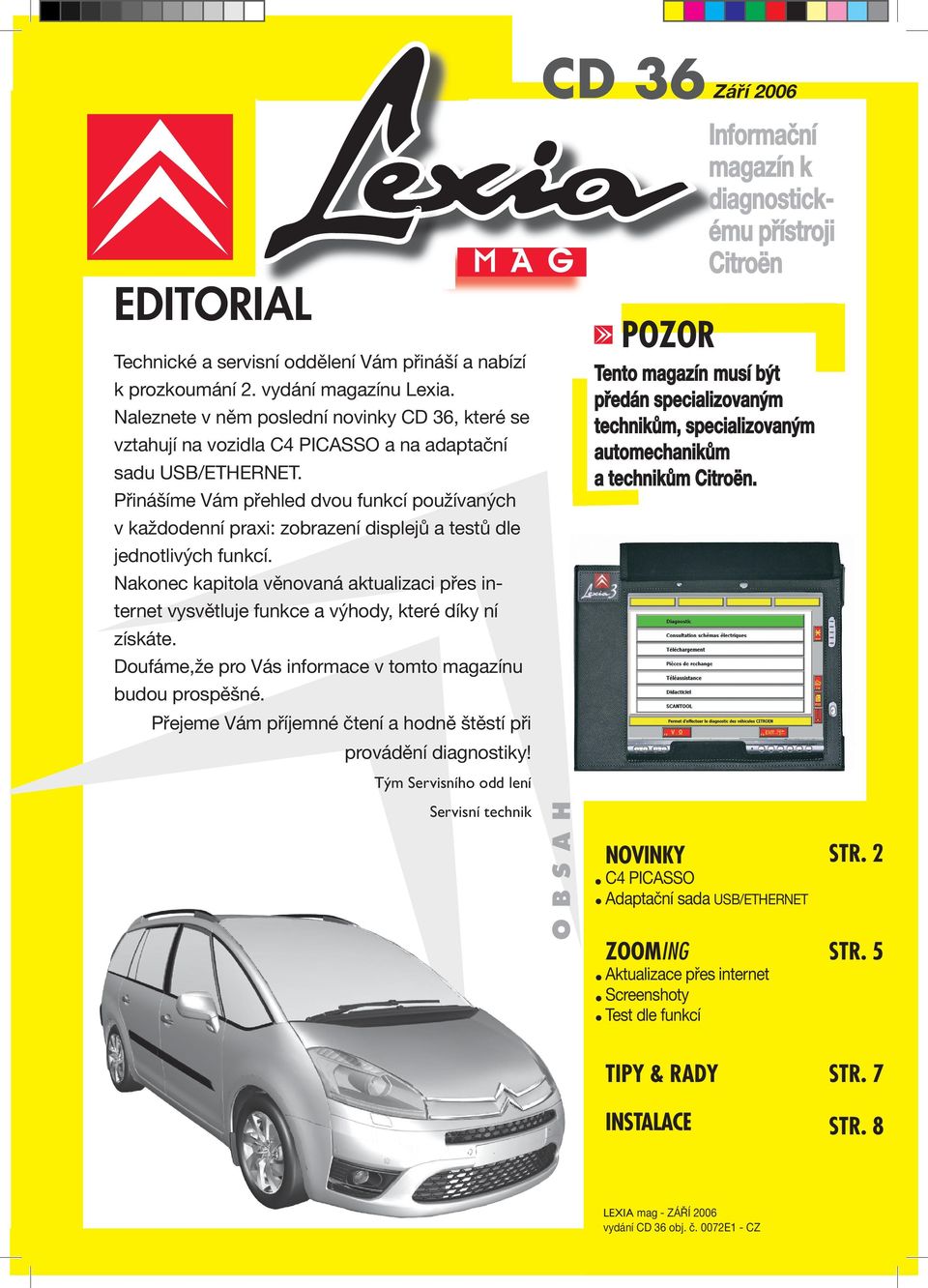

1 CD 36 Září 2006 EDITORIAL M A G Technické a servisní oddělení Vám přináší a nabízí k prozkoumání 2. vydání magazínu Lexia. Naleznete v něm poslední novinky CD 36, které se vztahují na vozidla C4 PICASSO a na adaptační sadu USB/ETHERNET. Přinášíme Vám přehled dvou funkcí používaných v každodenní praxi: zobrazení displejů a testů dle jednotlivých funkcí. Nakonec kapitola věnovaná aktualizaci přes internet vysvětluje funkce a výhody, které díky ní získáte. Doufáme,že pro Vás informace v tomto magazínu budou prospěšné. Přejeme Vám příjemné čtení a hodně štěstí při provádění diagnostiky! POZOR Informační magazín k diagnostickému přístroji Citroën Tento magazín musí být předán specializovaným technikům, specializovaným automechanikům a technikům Citroën. Tým Servisního odd lení Servisní technik O B S A H NOVINKY C4 PICASSO Adaptační sada USB/ETHERNET ZOOMING Aktualizace přes internet Screenshoty Test dle funkcí STR. 2 STR. 5 TIPY & RADY STR. 7 INSTALACE STR. 8 LEXIA mag - ZÁŘÍ 2006 vydání CD 36 obj. č. 0072E1 - CZ

2 N o v i n k y k v o z i d l u C4 PICASSO Vozidlo C4 PICASSO je novým typem, který doplňuje nabídku modelů monospace značky Citroën. Novinek, se kterými toto vozidlo přichází, je mnoho Pneumatické pérování a korekce polohy nápravy Model C4 PICASSO je vybaven pneumatickým pérováním s funkcí korekce polohy nápravy, které lze objednat jako doplňkovou výbavu v řadě s motory DV6, DW10, EW10 a sériově u modelů Exclusive *. Tento systém, který se skládá ze dvou snímačů výšky a je řízen řídicí jednotkou pneumatického pérování, umožňuje udržovat konstantní polohu nápravy vozidla bez ohledu na nastalou jízdní situaci. Může být také řízen ručně pomocí ovládání polohy prahu umístěného v zavazadlovém prostoru, pomocí něhož lze regulovat práh zavazadlového prostoru. Při některých servisních úkonech na vozidlech vybavených systémem řízeného pérování je nezbytné provést načtení výšek (např. při výměně řídicí jednotky, při demontáži snímačů výšek atd.). Jednotka Pack osvětlení Tato jednotka zajišt'uje osvětlení vozidla na dva režimy - noční a komunikační. Pomocí kolečka umístěného pod volantem lze upravit intenzitu osvětlení uvnitř kabiny dle vlastních potřeb. Řídicí jednotka je připojena na sít' LIN. Tepelný akumulátor na výfuku (RTE) Funkce tohoto systému spočívá v novém výfukovém systému, který umožňuje zvýšení tepelného komfortu uvnitř vozidla. Bývají jím vybavena vozidla se vznětovými motory ve velmi chladných zemích. Systém RTE umožňuje tepelnou výměnu mezi výfukem a chladicím okruhem. Elektrické čerpadlo chladicí kapaliny je spuštěno pouze při navýšení teploty. Elektromagnetický ventil ovládání je řízen řídicí jednotkou motoru. Převodovky Existuje: > 4rychlostní automatická převodovka: AL4 pro motor 2,0i > 6rychlostní řízená mechanická převodovka: MCP pro motory 2,0i, 1,6 HDi, 2,0 HDi Automatická převodovka (AL4) bývá propojena s novou řídicí jednotkou s elektrickým ovládáním převodovky. Mechanická propojení mezi řadicí pákou a převodovou hřídelí jsou nahrazeny elektrickými spoji. Diagnostika tohoto systému se provádí prostřednictvím specifické a k tomu určené řídicí jednotky. Přídavná elektrická brzda Přídavná elektrická brzda (FSE) řízená systémem ESP umožňuje: > automatické zatažení automatické přídavné brzdy při vypnutí zapalování, > automatické uvolnění přídavné brzdy při rozjezdu, > možnost elektrického povolení a zatažení přídavné brzdy dle přání uživatele (prostřednictvím tlačítka na přístrojové desce). Poznámka: FSE je připojena k funkci Easy Move, která usnadňuje rozjezd ve svahu. Elektronická struktura Vozidlo je vybaveno strukturou FULL CAN, která již byla použita u vozidel C2, C3, C3 Pluriel, C4, C5/C8 II a C6. Toto vozidlo je jako první ve své řadě vybaveno řídicí jednotkou elektrické přídavné brzdy a řídicí jednotkou předních stěračů (multiplexní). Tyto funkce byly dosud vyhrazeny pro vozidla vyšší třídy. Zároveň je vybaveno dalšími novinkami, jako je korekce polohy zadní nápravy, jednotka pack osvětlení, jednotka stav nabití akumulátoru, která informuje BSI o stavu jeho nabití a aditivační jednotkou nafty na sběrnici LIN. Vozidlo C4 PICASSO je vybaveno 4 multiplexními sítěmi (se 2 protokoly CAN a LIN): > sít' CAN Inter System (přenos: 500 kbit/s), > sít' CAN Carrosserie (přenos: 250 kbit/s), > sít' CAN Confort (přenos: 250 kbit/s), > sít' LIN (přenos: 20 kbit/s). * Kromě zemí, v nichž je použití rezervního kola povinné

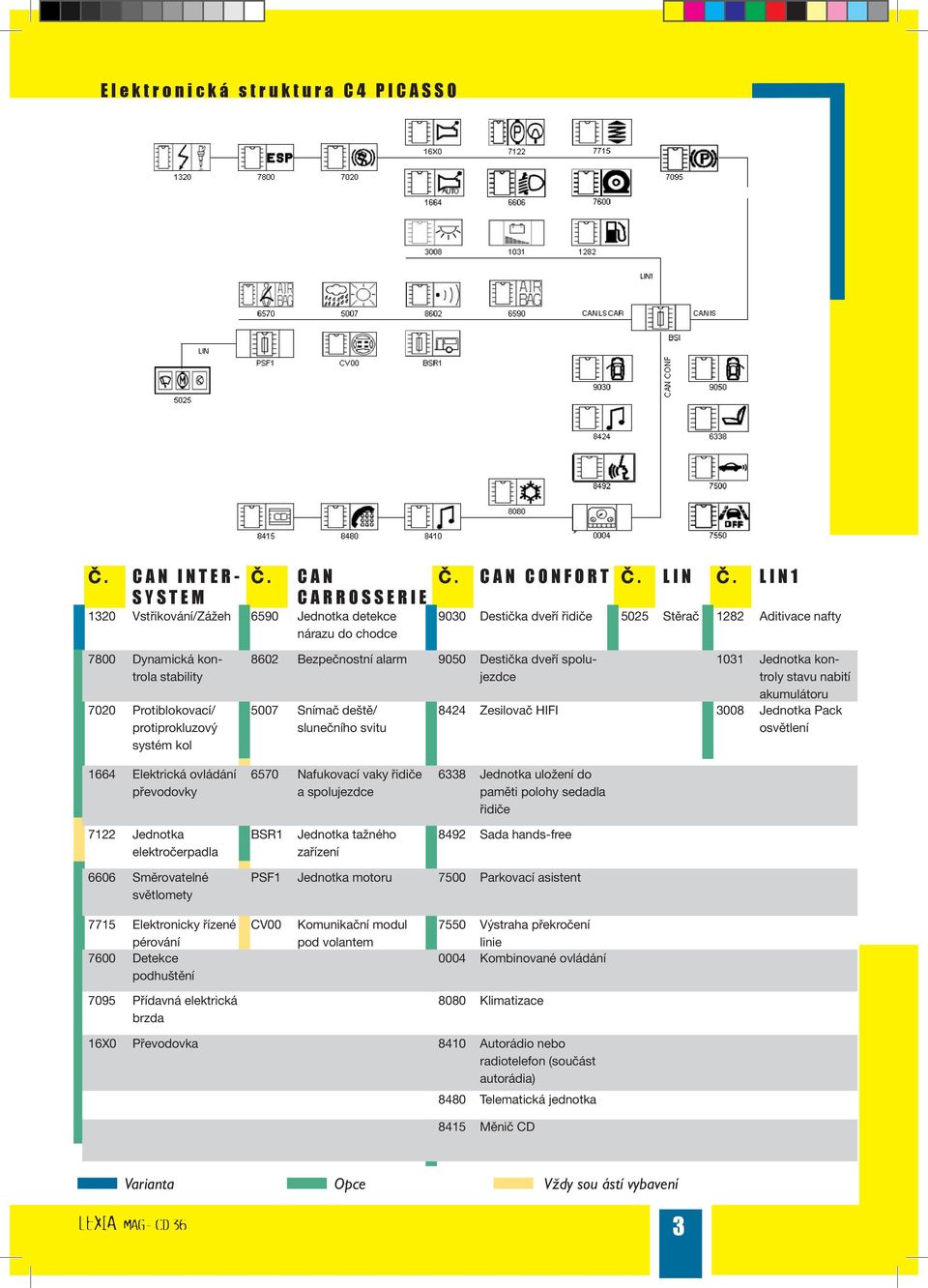

3 E l e k t r o n i c k á s t r u k t u r a C 4 P I C A S S O Č. C A N I N T E R - S Y S T E M Č. C A N C A R R O S S E R I E 1320 Vstřikování/Zážeh 6590 Jednotka detekce nárazu do chodce Č. C A N C O N F O R T Č. L I N Č. L I N Destička dveří řidiče 5025 Stěrač 1282 Aditivace nafty 7800 Dynamická kontrola stability 7020 Protiblokovací/ protiprokluzový systém kol 8602 Bezpečnostní alarm 9050 Destička dveří spolujezdce 5007 Snímač deště/ slunečního svitu 1031 Jednotka kontroly stavu nabití akumulátoru 8424 Zesilovač HIFI 3008 Jednotka Pack osvětlení 1664 Elektrická ovládání převodovky 6570 Nafukovací vaky řidiče a spolujezdce 6338 Jednotka uložení do paměti polohy sedadla řidiče 7122 Jednotka elektročerpadla BSR1 Jednotka tažného zařízení 8492 Sada hands-free 6606 Směrovatelné světlomety PSF1 Jednotka motoru 7500 Parkovací asistent 7715 Elektronicky řízené pérování 7600 Detekce podhuštění CV00 Komunikační modul pod volantem 7550 Výstraha překročení linie 0004 Kombinované ovládání 7095 Přídavná elektrická brzda 8080 Klimatizace 16X0 Převodovka 8410 Autorádio nebo radiotelefon (součást autorádia) 8480 Telematická jednotka 8415 Měnič CD Varianta Opce Vždy součástí vybavení LEXIA MAG- CD 36

4 Novinky PŘÍSTROJE ADAPTAČNÍ SADA USB/ETHERNET 4 Od června 2006 je u přístroje Lexia 2 možnost používání komunikačních funkcí v režimu IP a ve vysokorychlostním přenosovém režimu (ADSL) (již přítomno u přístroje Lexia 3). V tomto případě je použití modemu typu ETHERNET povinné. Je tedy nutné si opatřit adaptační sadu USB / Ethernet (viz tabulka). Pro získání adaptační sady USB/ Ethernet Lexia 2 musíte svoji poptávku spolu s Vašimi údaji sdělit Vašemu nadřízenému servisnímu oddělení, které tyto údaje sdělí dál příslušné firmě. OBJEDNACÍ ČÍSLO SADY: AC (Objednací číslo ACTIA) Adaptační sada USB/ Ethernet Lexia 2 AC Vstupní kabel přístroje Adaptační sada USB/ Ether net AC Kabel Ether net 10 m AY HUB USB AY Prodlužovací kabel USB 30 cm AY Kabel USB 300 cm AC Příručka ke kabeláži Tato firma vyřídí celou objednávku s firmou ACTIA (výrobce a dodavatel SADY). ACTIA zajistí přímou dodávku do míst RAC CITROËN. Adaptační sada USB/Ethernet Vstupní kabel Ethernet Výstupní kabel USB HUB USB Zooming Aktualizace přes interne Aktualizace řídicí jednotky je konfigurační úkon interního software řídicí jednotky, který spočívá ve věcné a funkční adaptaci tohoto software pro vozidlo, na které je řídicí jednotka namontována. Aktualizace přes internet umožňuje automatickou konfiguraci řídicí jednotky. Tento úkon se provádí pomocí diagnostického přístroje Lexia, který se připojí k serveru SERAV (SERveur Après Vente), který je propojen s různými pravidelně aktualizovanými databázemi skupiny PSA Peugeot Citroën. Aktualizace musí být provedena > po výměně vadné řídicí jednotky za novou řídicí jednotku, > po přidání nebo odebrání některého příslušenství vozidla (autorádia, měniče CD, alarmu, mlhových světel), > po stažení software (kontaktní kampaň atd.), > pro úpravu software řídicí jednotky (špatná konfigurace vozidla).

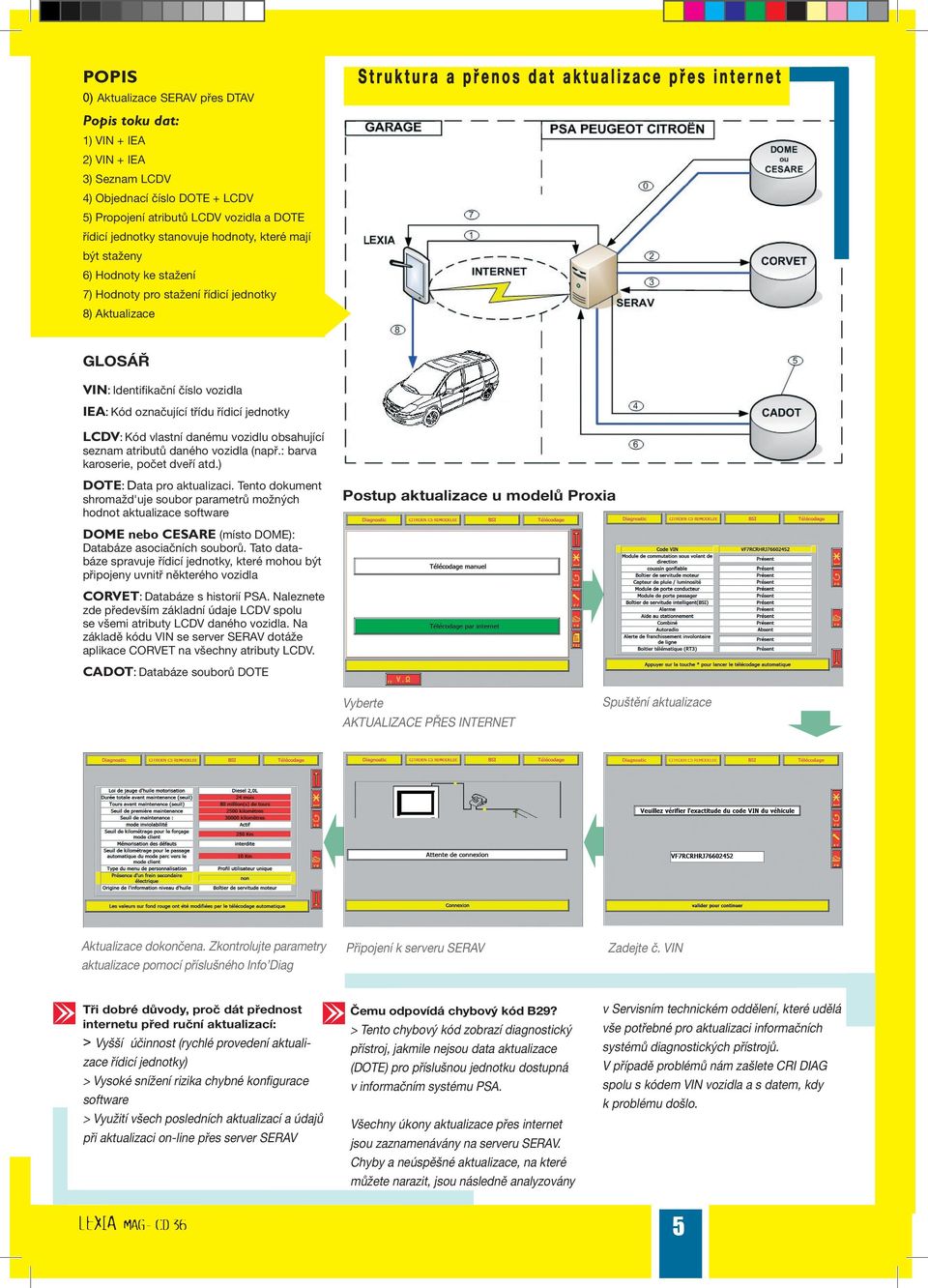

5 POPIS 0) Aktualizace SERAV přes DTAV S t r u k t u r a a p ř e n o s d a t a k t u a l i z a c e p ř e s i n t e r n e t Popis toku dat: 1) VIN + IEA 2) VIN + IEA 3) Seznam LCDV 4) Objednací číslo DOTE + LCDV 5) Propojení atributů LCDV vozidla a DOTE řídicí jednotky stanovuje hodnoty, které mají být staženy 6) Hodnoty ke stažení 7) Hodnoty pro stažení řídicí jednotky 8) Aktualizace GLOSÁŘ VIN: Identifikační číslo vozidla IEA: Kód označující třídu řídicí jednotky LCDV: Kód vlastní danému vozidlu obsahující seznam atributů daného vozidla (např.: barva karoserie, počet dveří atd.) DOTE: Data pro aktualizaci. Tento dokument shromažd'uje soubor parametrů možných hodnot aktualizace software Postup aktualizace u modelů Proxia DOME nebo CESARE (místo DOME): Databáze asociačních souborů. Tato databáze spravuje řídicí jednotky, které mohou být připojeny uvnitř některého vozidla CORVET: Databáze s historií PSA. Naleznete zde především základní údaje LCDV spolu se všemi atributy LCDV daného vozidla. Na základě kódu VIN se server SERAV dotáže aplikace CORVET na všechny atributy LCDV. CADOT: Databáze souborů DOTE Vyberte AKTUALIZACE PŘES INTERNET Spuštění aktualizace Aktualizace dokončena. Zkontrolujte parametry aktualizace pomocí příslušného Info Diag Připojení k serveru SERAV Zadejte č. VIN Tři dobré důvody, proč dát přednost internetu před ruční aktualizací: > Vyšší účinnost (rychlé provedení aktualizace řídicí jednotky) > Vysoké snížení rizika chybné konfigurace software > Využití všech posledních aktualizací a údajů při aktualizaci on-line přes server SERAV Čemu odpovídá chybový kód B29? > Tento chybový kód zobrazí diagnostický přístroj, jakmile nejsou data aktualizace (DOTE) pro příslušnou jednotku dostupná v informačním systému PSA. Všechny úkony aktualizace přes internet jsou zaznamenávány na serveru SERAV. Chyby a neúspěšné aktualizace, na které můžete narazit, jsou následně analyzovány v Servisním technickém oddělení, které udělá vše potřebné pro aktualizaci informačních systémů diagnostických přístrojů. V případě problémů nám zašlete CRI DIAG spolu s kódem VIN vozidla a s datem, kdy k problému došlo. LEXIA MAG- CD 36

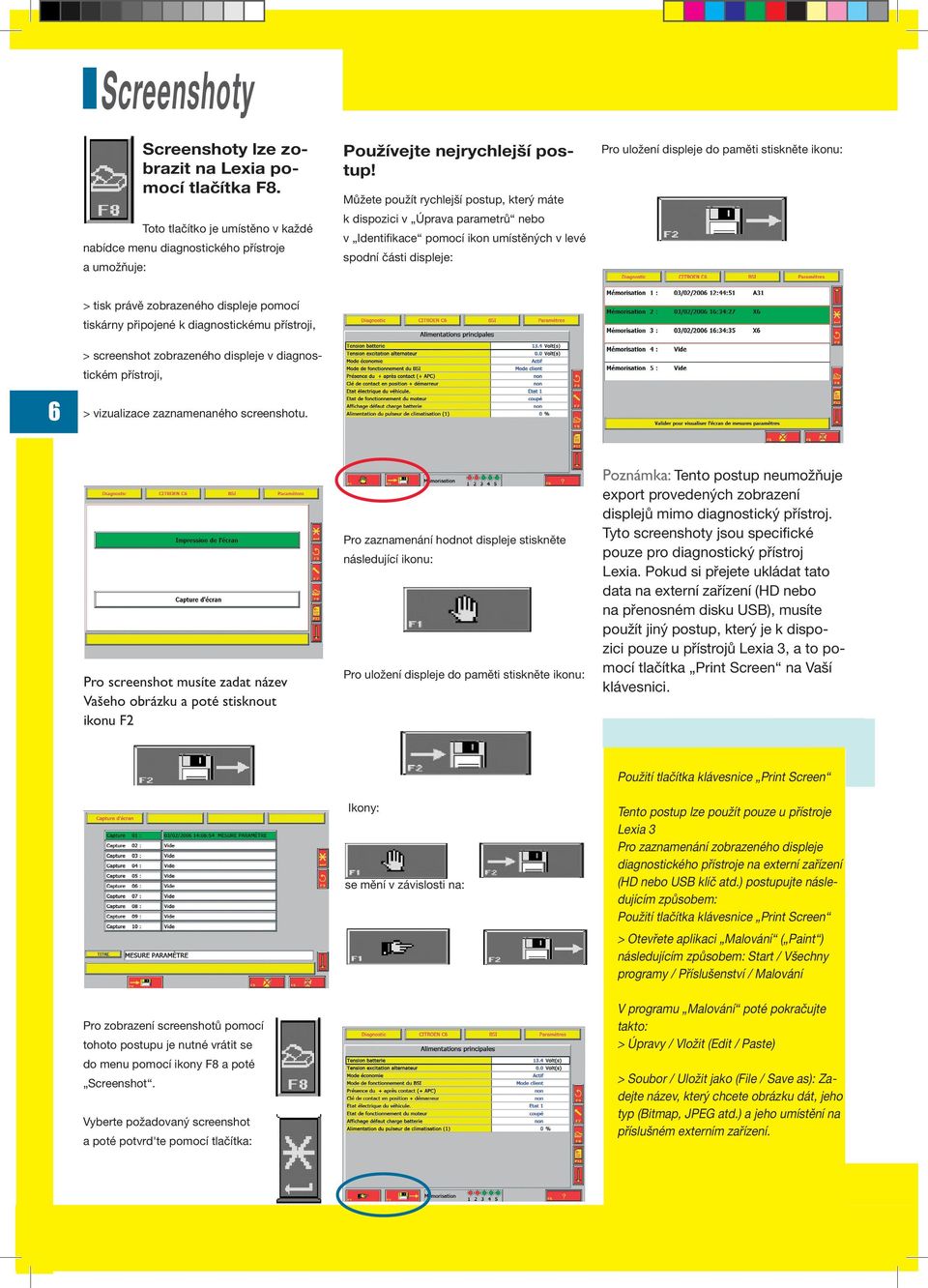

6 Screenshoty Screenshoty lze zobrazit na Lexia pomocí tlačítka F8. Toto tlačítko je umístěno v každé nabídce menu diagnostického přístroje a umožňuje: Používejte nejrychlejší postup! Můžete použít rychlejší postup, který máte k dispozici v Úprava parametrů nebo v Identifikace pomocí ikon umístěných v levé spodní části displeje: Pro uložení displeje do paměti stiskněte ikonu: > tisk právě zobrazeného displeje pomocí tiskárny připojené k diagnostickému přístroji, > screenshot zobrazeného displeje v diagnostickém přístroji, > vizualizace zaznamenaného screenshotu. Pro screenshot musíte zadat název Vašeho obrázku a poté stisknout ikonu F2 Pro zaznamenání hodnot displeje stiskněte následující ikonu: Pro uložení displeje do paměti stiskněte ikonu: Poznámka: Tento postup neumožňuje export provedených zobrazení displejů mimo diagnostický přístroj. Tyto screenshoty jsou specifické pouze pro diagnostický přístroj Lexia. Pokud si přejete ukládat tato data na externí zařízení (HD nebo na přenosném disku USB), musíte použít jiný postup, který je k dispozici pouze u přístrojů Lexia 3, a to pomocí tlačítka Print Screen na Vaší klávesnici. Ikony: se mění v závislosti na: Použití tlačítka klávesnice Print Screen Tento postup lze použít pouze u přístroje Lexia 3 Pro zaznamenání zobrazeného displeje diagnostického přístroje na externí zařízení (HD nebo USB klíč atd.) postupujte následujícím způsobem: Použití tlačítka klávesnice Print Screen > Otevřete aplikaci Malování ( Paint ) následujícím způsobem: Start / Všechny programy / Příslušenství / Malování Pro zobrazení screenshotů pomocí tohoto postupu je nutné vrátit se do menu pomocí ikony F8 a poté Screenshot. Vyberte požadovaný screenshot a poté potvrd'te pomocí tlačítka: V programu Malování poté pokračujte takto: > Úpravy / Vložit (Edit / Paste) > Soubor / Uložit jako (File / Save as): Zadejte název, který chcete obrázku dát, jeho typ (Bitmap, JPEG atd.) a jeho umístění na příslušném externím zařízení.

7 Test dle funkcí Pro vozidla vybavená Full CAN existuje alternativa k Test Global (celkový test), která se nazývá Test par Fonction (test dle funkcí). Test par Fonction je preferován, pokud stížnost klienta umožňuje identifikovat funkci součásti, na níž se vyskytla porucha. Nesmí nahrazovat Test Global při opravě vozidla nebo při přípravě nového vozidla (PVN). > Umožňuje časovou úsporu (mezi 30 a 50 %) oproti Test Global. Další výhoda: Tlačítko Parametry funkce > Pro určité funkce (Blokace startování, Klimatizace, Elektrické napájení atd.) shromažd'uje tlačítko Parametry funkce její hlavní parametry. Výhody testu dle funkcí ( Test par Fonction ) > Umožňuje cílené přezkoušení výhradně dotčených řídicích jednotek na vybranou funkci, jako například osvětlení, pomocný systém řízení atd. Tipy & Rady Problémy komunikace s Vaším přístrojem Lexia 2 + ICC > Pokud dojde k problémům v komunikaci se všemi řídicími jednotkami: Zkontrolujte, zda bylo Vaše ICC správně rozpoznáno přístrojem. Měl by se zobrazit nápis Externí karta USB. Pokud je na displeji zobrazeno Interní karta, poté prosím: - zkontrolujte (při ICC odpojeném od vozidla), zda svítí zelená kontrolka ICC, - pokud nesvítí, znovu inicializujte ICC jeho odpojením na obou stranách (přístroj a vozidlo) a poté jej znovu připojte na straně přístroje. Aktualizace diagnostických přístrojů přes internet > Při aktualizaci přístroje přes internet není vždy přidělená a nainstalovaná verze automaticky ta nejnovější. Vždy se znovu připojte a zkontrolujte, zda není možnost instalace aktuálnější verze. zkontrolujte, zda byl použit 16pinový adaptační kabel (Objednací číslo: uvedené v dokumentaci ICC). LEXIA MAG- CD 36

8 L E X I A 2 Pro kompletní aktualizaci software postupujte následujícím způsobem: I N S T A L A C E a k t u a l i z a c e L E X I A > Odpojte Vaše komunikační rozhraní na straně přístroje. > Zapněte přístroj Lexia 2 a vyčkejte, dokud se zcela nespustí. > Zkontrolujte, zda Vaše čtečka CD je pod napětím. > Po celou dobu aktualizace nesmí být komunikační rozhraní znovu připojeno. > Opatřete si aktualizační CD pro přístroj Lexia 2. > Vložte jej do čtečky. > Vyberte aktualizační ikonu CD. > Nyní zvolte jazyk a poté volbu jazyka potvrd'te. > Na konci aktualizace (cca po 45 min) potvrd'te stisknutím, poté vypněte přístroj Lexia 2. > Znovu připojte komunikační rozhraní k přístroji. > Znovu zapněte přístroj Lexia 2. > Instalace Lexia 2 je nyní hotová. Zkontrolujte verzi. L E X I A 3 Pro kompletní aktualizaci software postupujte následujícím způsobem: > Zapněte PC a vyčkejte kompletního spuštění systému WINDOWS. > Zkontrolujte, zda jsou Vaše PC a čtečka DVD pod napětím. > Opatřete si aktualizační CD a/nebo DVD Lexia 3. > Vložte jej do čtečky. > Nyní zvolte jazyk a poté volbu jazyka potvrd'te. > Zaškrtněte volbu Instalace / Aktualizace. > Aktualizace Vašeho přístroje se spustí (cca 20 až 25 minut). > Instalace Lexia 3 je nyní hotová. Zkontrolujte verzi. POZNÁMKA Dbejte na to, aby komunikační rozhraní bylo připojeno k PC při spuštění Vaší aplikace Lexia 3, aby se ICC mohlo aktualizovat. Automobiles Citroën RCS PARIS LEXIA MAG- CD 36 Práva duševního vlastnictví technických informací obsažených v tomto dokumentu náleží výhradně výrobci. Každá reprodukce a/nebo distribuce celku nebo částí těchto informací je bez předchozího svolení výrobce zakázána. Technické informace obsažené v této dokumentaci jsou určeny výhradně profesionálům v oboru oprav automobilů. V určitých případech se mohou tyto informace týkat bezpečnosti vozidel. Budou využity automobilovými opravci, kterým byly určeny. Technické informace uvedené v tomto dokumentu mohou podléhat aktualizacím v závislosti na změnách charakteristik modelů každé výrobní řady. Vyzýváme automobilové opravce, aby pravidelně kontaktovali výrobce pro získání potřebných aktualizací. Tvorba & Foto DTAV/PIMS/EDAV Texty: DTAV/MCDE - Tisk EDIPRO- Vytištěno v E.U.
