ISTÍRNY ODPADNÍCH VOD TOPAS 75

Transkript

1 PROVOZNÍ ÁD A NÁVOD K OBSLUZE ISTÍRNY ODPADNÍCH VOD TOPAS 75 TopolWater, s.r.o. Nad Rezkovcem áslav Tel.+fax: Mobil: obchodní oddlení servis topas@topolwater.com technické zmny vyhrazeny záí 2009 strana. 1/10

2 OBSAH: 1. Rozsah použití Technické údaje Princip innosti Technologický postup ištní - (viz. píloha. 1 a 2 - technologické schéma) Návod na instalaci Základní údaje k instalaci Pipojení na kanalizaci Rozmry OV Hygienické požadavky Množství pivádného vzduchu a hlunost Uvedení OV do provozu Obsluha a údržba OV Závady a jejich odstraování Posuzování funkce istírny podle kvality vody na odtoku Zakalená voda na odtoku Výskyt pny na hladin v aktivaci Odbr vzork a hodnocení úinnost Opatení pro zimní provoz Elektroinstalace Pipojení OV na el. sí Životnost výrobku Údaje o certifikaci výrobku Související dokumenty...10 PÍLOHY PROVOZNÍHO ÁDU A NÁVODU K OBSLUZE: 1. Technologické schéma - fáze prtoná (normální) 2. Technologické schéma - fáze zptného peerpávání 3. Schéma možných závad, jejich píin a zpsoby jejich odstranní strana. 2/10

3 1. Rozsah použití Domovní istírna TOPAS je ureny k ištní odpadních vod z malých zdroj zneištní, tedy z domácností, rekreaních objekt a malých provozoven. Pi použití na jiné odpadní vody než z domácností je teba, aby odpadní vody byly istitelné biologicky (ph v rozmezí 6,5-7,8 CHSK = max. 4 x BSK 5 ) a jejich množství a látkové zatížení odpovídalo výkonu istírny. 2. Technické údaje Typ OV TOPAS 75 Poet ekvivalentních obyvatel EO Prmrný denní prtok vody m 3 /den 11,25 Denní pínos zneištní kg BSK 5 /den 4,6 Píkon (400 V) W Spoteba el. energie kwh/den 26,4 GARANTOVANÉ HODNOTY ZNEIŠT NÍ NA ODTOKU OV TOPAS PARAMETR PRM R [mg/l] MAXIMUM [mg/l] BSK NL CHSK N-NH Výše uvedené hodnoty jsou dosahovány a garantovány u OV, které jsou provozovány a zatžovány v souladu s platným provozním ádem a návodem k obsluze Princip innosti istírny TOPAS byly sestaveny na základ provozních zkušeností z vtších istíren s jemnobublinnou aerací, a to jak s prtokem kontinuálním, tak s prtokem diskontinuálním. Vhodným zpsobem se oba tyto procesy sdružují do jedné istírny. Toto originální technické ešení je autorsky chránno mezinárodním patentem Pi konstruování istíren se zárove vycházelo ze zkušenosti produkce odpadních vod z jedné domácnosti, kde pítok odpadních vod je velmi nepravidelný a prakticky vtšina odpadních vod pitéká v intervalu dvakrát za den. Na pítoku je proto osazena akumulaní nádrž s egalizaní (vyrovnávací) funkcí Technologický postup ištní - (viz. píloha. 1 a 2 - technologické schéma) Surové odpadní vody pitékají do akumulaní (vyrovnávací) nádrže (A), kde dochází k vyrovnání nepravidelnosti denního pítoku. Z této akumulaní nádrže jsou odpadní vody, již bez hrubých neistot, peerpávány vzduchovým erpadlem surové vody (2) - mamutkou (mamutka = vzduchové erpadlo do kterého je z centrálního dmychadla vhánn vzduch jenž vytlauje vodu) do aktivaní nádrže (B), kde dochází k biologickému ištní aktivovaným kalem. Sms vyištné vody a aktivovaného kalu je naerpávána mamutkou naerpávání dosazovací nádrže (12) do uklidovacího válce dosazovací nádrže (19). Kal zstává u dna dosazovací nádrže (C), odkud propadá zpt do aktivaní nádrže, vyištná voda stoupá k hladin a pepadá do odtoku z istírny. V tomto pípad se jedná o klasický kontinuální aktivaní systém s akumulaní nádrží. Odtokové potrubí zárove plní funkci bezpenostního pepadu. Pokud je nedostatený pítok splašk a hladina v akumulaní nádrži (A) dosáhne nastaveného minima (8), ídící plovák (5) pepne elektroventily tak, že se uzave pívod vzduchu do vzduchového rozvade (b) a zárove se oteve pívod vzduchu do vzduchového rozvade (a). V této fázi se provzdušuje akumulaní nádrž (A) a zárove se aktivaní nádrž (B) odkaluje mamutkou (11) do kalojemu (D), ze kterého pak pebytená voda pepadá do akumulaní nádrže (A). Po nastoupání hladiny v akumulaní nádrži až po úrove hladiny zapínací (9), ídící plovák opt pepne elektroventily, a tím uvede istírnu do pvodního, prtoného stavu. K nastoupání hladiny v akumulaní nádrži mže dojít i pítokem splašk, a tím se as i množství peerpané vyištné vody zmenší. Provoz istírny je pln strana. 3/10

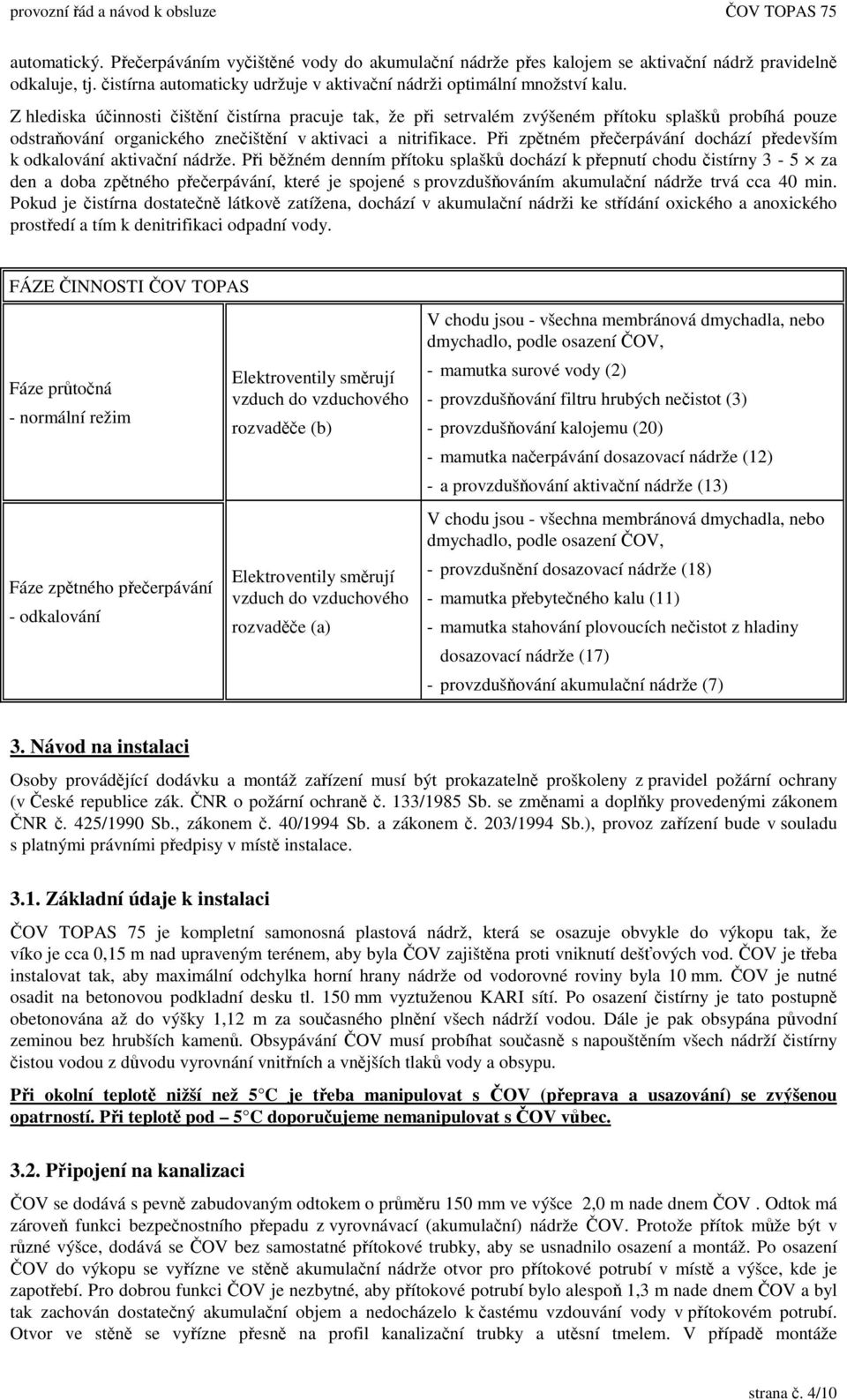

4 automatický. Peerpáváním vyištné vody do akumulaní nádrže pes kalojem se aktivaní nádrž pravideln odkaluje, tj. istírna automaticky udržuje v aktivaní nádrži optimální množství kalu. Z hlediska úinnosti ištní istírna pracuje tak, že pi setrvalém zvýšeném pítoku splašk probíhá pouze odstraování organického zneištní v aktivaci a nitrifikace. Pi zptném peerpávání dochází pedevším k odkalování aktivaní nádrže. Pi bžném denním pítoku splašk dochází k pepnutí chodu istírny 3-5 za den a doba zptného peerpávání, které je spojené s provzdušováním akumulaní nádrže trvá cca 40 min. Pokud je istírna dostaten látkov zatížena, dochází v akumulaní nádrži ke stídání oxického a anoxického prostedí a tím k denitrifikaci odpadní vody. FÁZE INNOSTI OV TOPAS Fáze prtoná - normální režim Fáze zptného peerpávání - odkalování Elektroventily smrují vzduch do vzduchového rozvade (b) Elektroventily smrují vzduch do vzduchového rozvade (a) V chodu jsou - všechna membránová dmychadla, nebo dmychadlo, podle osazení OV, - mamutka surové vody (2) - provzdušování filtru hrubých neistot (3) - provzdušování kalojemu (20) - mamutka naerpávání dosazovací nádrže (12) - a provzdušování aktivaní nádrže (13) V chodu jsou - všechna membránová dmychadla, nebo dmychadlo, podle osazení OV, - provzdušnní dosazovací nádrže (18) - mamutka pebyteného kalu (11) - mamutka stahování plovoucích neistot z hladiny dosazovací nádrže (17) - provzdušování akumulaní nádrže (7) 3. Návod na instalaci Osoby provádjící dodávku a montáž zaízení musí být prokazateln proškoleny z pravidel požární ochrany (v eské republice zák. NR o požární ochran. 133/1985 Sb. se zmnami a doplky provedenými zákonem NR. 425/1990 Sb., zákonem. 40/1994 Sb. a zákonem. 203/1994 Sb.), provoz zaízení bude v souladu s platnými právními pedpisy v míst instalace Základní údaje k instalaci OV TOPAS 75 je kompletní samonosná plastová nádrž, která se osazuje obvykle do výkopu tak, že víko je cca 0,15 m nad upraveným terénem, aby byla OV zajištna proti vniknutí dešových vod. OV je teba instalovat tak, aby maximální odchylka horní hrany nádrže od vodorovné roviny byla 10 mm. OV je nutné osadit na betonovou podkladní desku tl. 150 mm vyztuženou KARI sítí. Po osazení istírny je tato postupn obetonována až do výšky 1,12 m za souasného plnní všech nádrží vodou. Dále je pak obsypána pvodní zeminou bez hrubších kamen. Obsypávání OV musí probíhat souasn s napouštním všech nádrží istírny istou vodou z dvodu vyrovnání vnitních a vnjších tlak vody a obsypu. Pi okolní teplot nižší než 5 C je teba manipulovat s OV (peprava a usazování) se zvýšenou opatrností. Pi teplot pod 5 C doporuujeme nemanipulovat s OV vbec Pipojení na kanalizaci OV se dodává s pevn zabudovaným odtokem o prmru 150 mm ve výšce 2,0 m nade dnem OV. Odtok má zárove funkci bezpenostního pepadu z vyrovnávací (akumulaní) nádrže OV. Protože pítok mže být v rzné výšce, dodává se OV bez samostatné pítokové trubky, aby se usnadnilo osazení a montáž. Po osazení OV do výkopu se vyízne ve stn akumulaní nádrže otvor pro pítokové potrubí v míst a výšce, kde je zapotebí. Pro dobrou funkci OV je nezbytné, aby pítokové potrubí bylo alespo 1,3 m nade dnem OV a byl tak zachován dostatený akumulaní objem a nedocházelo k astému vzdouvání vody v pítokovém potrubí. Otvor ve stn se vyízne pesn na profil kanalizaní trubky a utsní tmelem. V pípad montáže strana. 4/10

5 specializovanou firmou se obvykle do stny zavaí tvarovka s hrdlem a gumovým tsnním, do kterého se pak zasune pítoková trouba. Tím je vtok dokonale vodotsný. Pokud je pítok níže než odtok, není to na závadu funkce OV. OV je možné prakticky libovoln pizpsobit konkrétním podmínkám osazení. Zvláštní požadavky je však teba specifikovat již pi objednávce.! Vždy je nutné dodržet tyto zásady! pítok musí být zaveden do akumulaní nádrže (A) musí být zachovány minimální výšky pítokového potrubí nade dnem OV - viz. výše Rozmry OV Typ OV TOPAS 75 Délka m 4,16 Šíka m 2,0 Výška m 3,000 Hmotnost kg Hygienické požadavky OV je pln zakrytá a víko vlastní vahou dosedá na stny nádrže. Tím je znan omezen únik pach a OV mže být proto umístna v blízkosti obytných budov. Do prostoru OV se vhání z vnjšího prostedí vzduch a pedpokládá se odvtrání pítokovým kanalizaním potrubím nad stechu obytné budovy. Pokud kanalizace není odvtrána, (u starších budov nebo pi použití podtlakového ventilu v posledním podlaží domu), odvtrává se OV do odtokového potrubí nebo do okolí. Pi ádném provozu OV nezapáchá, protože v ní neprobíhají anaerobní procesy. Jen ve výjimených pípadech, kdy jsou problémy s biologickou funkcí istírny, je nutné OV doplnit pachovým filtrem, který se umístí na víko OV. Provoz OV je nehluný. Hlunost jednotlivých dmychadel je uvedena v tabulce. Dmychadlo je pod zatepleným víkem OV a chod istírny je tedy prakticky nehluný Množství pivádného vzduchu a hlunost Typ OV TOPAS 75 Instalované Lamelové - dmychadlo 1ks Píkon W Hlunost dmychadla db < 63 Množství pivádného m 3 /hod. 25,0 vzduchu 5. Uvedení OV do provozu Pi pevozu a instalaci OV je nutno postupovat dle l návodu k obsluze v souladu s právními pedpisy platnými v míst urení pro pevoz a složení daného zaízení na místo urení. Pi instalaci OV je nutno dodržet l z hlediska nutnosti upraveného podloží, tj. osazení na železobetonovou podkladní desku tl mm. Obsypávání/obetonování OV musí probíhat souasn s napouštním istou vodou z dvodu vyrovnání vnitních a vnjších tlak vody a obsypu! U ádn osazené a obsypané (obetonované) OV se aktivaní nádrž napustí až po odtok vodou a akumulaní nádrž se napustí na výšku cca 1 m. Kalojem se naplní až po pepad do akumulaní nádrže. Ped spuštním OV vybavené dmychadlem s tífázovým elektromotorem je teba ovit smysl otáení elektromotoru (šipka na krytu) dmychadla proto, aby nedošlo k nasátí vody do dmychadla a tím k jeho tém okamžitému poškození. Smysl otáení je možno ovit bu kontrolou sledu fází, nebo tak, že se odpojí potrubí výstupu vzduchu strana. 5/10

6 z dmychadla a pi krátkém spuštní se zjistí, zda vzduch z výstupu dmychadla fouká. To je v poádku. V žádném pípad nesmí na této stran vzduch nasávat. ešení opaného smyslu otáení je popsáno v piloženém Návodu na uvedení do provozu a údržbu vývv/kompresor. Poté je možné uvést OV do provozu. istírna nebude fungovat, pokud hladina vody v akumulaní nádrži bude výše než hladina v aktivaní nádrži. Pokud se neprovede naokování aktivaní nádrže aktivovaným kalem z jiné istírny, trvá zapracování istírny cca 1 msíc. První jemný kal vtšinou svtlé hndé barvy se objevuje po cca 10 ti dnech provozu a po této dob je již znát zlepšení kvality vody na odtoku. V dalším období pak kal v aktivaní nádrži houstne a vtšinou i tmavne až na tmav hndý odstín. Dále se zlepšuje úinnost ištní i kvalita vody na odtoku. U dobe zapracované istírny je voda na odtoku naprosto irá a bez zápachu. Po dobu prvních dvou msíc provozu OV je vhodné vyústní mamutky pebyteného kalu (11) pemístit z kalojemu (D) do akumulaní nádrže (A) a to tak, aby vyústní hadice bylo umístno výše než je výška hladiny v aktivaci (B). Po uplynutí doby cca 2 msíc, kdy je již pebytek kalu, se vyústní mamutky pebyteného kalu umístí do kalojemu a tím se kalojem uvede do provozu. Do doby než se vytvoí dostaten hustý kal v aktivaci (14-30 dn), aktivace znan pní. Dvodem je používání saponát v domácnosti. Pna postupn mizí se stoupající koncentrací kalu v aktivaní nádrži. Po dobu zapracování istírny (cca 1 msíc) je vhodné omezit používání chemikálií v domácnosti a hlavn nepoužívat myku nádobí, kde se vtšinou používají chemikálie zvyšující ph odpadní vody. Ukonení doby zapracování a správné funkce istírny se kontroluje odbrem aktivaní smsi ve fázi naplnné aktivaní nádrže. Do sklenné nádobky o objemu 0,2 až 1,0 l se nabere aktivaní sms a ponechá se v klidu asi 20 minut. Po této dob zstane u dna usazený aktivovaný kal a nad ním vrstva vyištné vody. Rozhraní isté vody a kalu musí být zeteln viditelné. Kal má mít objem asi 20% z objemu nápln nádobky a asi 80% bude pipadat na istou vodu. Takto zapracovaná istírna je pak již dostaten odolná vi všem chemikáliím používaným v bžném množství v domácnostech, vetn všech druh pracích prášk. V zásad platí, že do bžného prodeje se uvádjí pouze výrobky, které jsou pln biologicky degradovatelné. Pokud je kalu mén, neskonilo ješt zapracování istírny, nebo je istírna málo zatžována splašky. Pokud je kalu více, neprobíhá ádné odkalování - istírna je petžována nebo je ídící plovák (5) v akumulaní nádrži spuštn píliš nízko a nedochází k pepínání chodu istírny. K pepínání chodu istírny musí docházet min. 1 za den. Urychlení zapracování OV se dosáhne naokováním aktivaní nádrže (B) aktivaní smsí z jiné istírny. Aktivovaný kal se nalije do aktivaní nádrže (B). Kal je teba nalévat pes síto s otvory max. 7 7 mm, aby se zachytily hrubé neistoty, které by mohly ucpat nkteré souásti istírny. Není-li síto k disposici, nalije se kal do akumulaní nádrže (A). Pokud je kal aktivní, zapracování trvá jen nkolik dn. Nkdy se mže stát, že se dovezený kal nedokáže pizpsobit jinému složení splašk než na jakých vznikal, a pak dojde k jeho odumení a zapracování trvá delší dobu. Tento pípad se nestává asto, ale nelze ho vylouit ani pedvídat. 6. Obsluha a údržba OV Obsluha, ištní a údržba OV se provádí dle aktuální poteby a v pípad výskytu možných závad - viz. píloha schéma možných závad, jejich píin a zpsob odstranní. Orientan lze doporuit preventivní údržbu OV podle níže uvedené tabulky v doporuených asových periodách. 1 x denn - vizuální kontrola svtelné nebo zvukové signalizace správné funkce OV (TOM-C) 1 x týdn - vizuální kontrola kvality vyištné vody a celkové funkce OV Interval - podle návodu k obsluze dmychadla 1 x za 3 msíce - istírna s membránovým dmychadlem viz. dále v tabulce a návodu - istírna s lamelovým dmychadlem - pravidelná kontrola opotebených ástí stroje podle piloženého Návodu na uvedení do provozu a údržby vývv/kompresor - vyištní stn dosazovací nádrže a odtokového potrubí - vyištní prachového filtru dmychadla - vyištní mamutky surové vody (2) a filtru hrubých neistot (1) strana. 6/10

7 1 x za 6 msíc 1 x za 2 roky - odkalení kalojemu kalovým erpadlem nebo fekálním vozem - vyištní mamutky surové vody (2) a filtru hrubých neistot (1) - vyištní kalibrovaných trysek na mamutkách na rozvodnicích vzduchu - vyištní mamutky naerpávání dosazovací nádrže (12) - vyištní mamutky pebyteného kalu (11) - preventivní výmna membrán membránového kompresoru (po období záruky, díve viz. záruní list) - preventivní výmna ídícího plováku (5) 1 x za 3 roky - vyištní akumulaní nádrže a aktivaní nádrže od mineralizovaného kalu 1 x za 10 let - provádí servisní technik - výmna provzdušovacího elementu Z hlediska údržby a servisu obecn platí, že všechny technologické souásti istírny je možné jednoduše vyjmout a vyistit mimo istírnu. Pi zptné montáži je teba dodržet pvodní umístní a polohu všech vyjmutých a ošetovaných souástí. Provoz istírny je pln automatický a nevyžaduje denní obsluhu. Je teba provést obasnou kontrolu správné funkce OV vizuáln pi odkrytém víku. Obas, nebo pi odkalování, je vhodné vyistit košttem stny dosazovací nádrže od pevn pisedlého kalu. OV je vybavena samostatným kalojemem, který je teba pravideln oderpávat. Odkalení OV se provádí jednoduchým zpsobem: istírna se vypne hlavním vypínaem na cca 30 minut. Po odsazení kalu v kalojemu (D) se kal oderpá kalovým erpadlem nebo fekálním vozem. Takto oderpaný kal z kalojemu je aerobn stabilizován (biologicky neaktivní) a je možné jej použít jako výtené hnojivo pro stromky nebo podobný typ vegetace. Na základ výpotu a podle provozních zkušeností z R je vhodné v dsledku obvykle nižšího celkového pivádného zneištní provádt odkalení v prmru 1 x za 3-6 msíc podle potu napojených osob. Množství pebyteného kalu je pímo závislé na odstranném organickém zneištní a mže se u jednotlivých instalací istíren znan lišit. Protože pebytený kal z aktivaní nádrže je automaticky peerpáván do kalojemu, je toto jediné místo, ze kterého se kal odstrauje. Po odkalení OV je nutné dopustit kalojem istou vodou. Preventivn je teba 1 za 6 msíc proistit mamutku surové vody (2) a filtr hrubých neistot (1), který se dá jednoduše vyjmout. ištní se provádí tak, že se nejprve uvolní mamutka surové vody (2) z plastové píchytky a pívodní hadiky vzduchu a vyjme se. Pak se vyjme celá trubka DN 100 mm z istírny. Mamutka surové vody se proistí plastovou tykou umístnou v istírn a na filtru hrubých neistot se proistí vtokové otvory. Je nezbytné obrátit filtr dnem vzhru a vyklopit tak neistoty - zejména chomáe vlas, které se shromažují na dn filtru. Pi velmi tvrdé vod je teba ištní provádt astji. Zpsob ištní prachového filtru a údržba dmychadla jsou dány a popsány v samostatném návodu, který je souástí expediních dokument OV. 7. Závady a jejich odstraování Vtšina technických závad ve funkci istírny se projeví zvýšením hladiny v akumulaní nádrži. Pokud hladina vody stoupne k havarijnímu plováku (6) a dojde k jeho peklopení (obvykle je nastaven na úrove bezpenostního pepadu), zapne se akustická signalizace havarijního stavu OV. Akustická signalizace je umístna na rozvodnici v istírn, svtelná signalizace pak mimo istírnu. Pokud se hladina v akumulaní nádrži sníží a havarijní plovák klesne, dojde následn i k vypnutí havarijní signalizace. Akustickou signalizaci je možné vypnout i run samostatným vypínaem na rozvadi v istírn, pípadn povytažením havarijního plováku. Pehled možných technických závad, jejich urení a zpsob odstranní je zejmý ze samostatné pílohy. 8. Posuzování funkce istírny podle kvality vody na odtoku Pi správném provozu je voda na odtoku z istírny (je možné ji nabrat sklenikou u odtoku - viz. schéma) irá, prhledná a bez zápachu. Pokud tato kritéria nejsou splnna, mže jít o následující závady. strana. 7/10

8 8.1. Zakalená voda na odtoku V tomto pípad se jedná o vodu nedoištnou. Obvykle k tomu dochází pi zabíhání istírny než se vytvoí dostatené množství aktivovaného kalu. Toto mže trvat až 1 msíc. Dalším dvodem mže být zhoršená chemická kvalita odpadních vod, nap. snížené ph, prudký pokles teploty nebo zneištní chemické, nap. intenzivním praním silnými pracími prostedky, pípadn odpadní vodou z myky na nádobí. Tato závada se asem srovná, pokud vše po technické stránce funguje normáln. Trvale zakalený odtok je známkou látkového petížení istírny nebo nedostatku kyslíku v aktivaci, který mže být zpsoben netsností v rozvodu vzduchu nebo pílišným omezením chodu istírny regulátorem výkonu. Nedostatek vzduchu se obvykle také projeví zápachem Výskyt pny na hladin v aktivaci a) Pna saponátová Jedná se o ídkou, ve vtšin pípad bílou pnu, kterou zpsobují detergenty v saponátech. Biologický rozklad tchto látek je pomrn rychlý. Podmínkou je dostatek biologického kalu v OV. Výskyt saponátové pny je dsledkem bu malého množství kalu, nebo extrémního množství použitých saponát. Malé množství kalu je obvykle po uvedení OV do provozu, nebo pi malém látkovém zatížení istírny bez perušování jejího chodu, kdy biologický kal má nedostatek živin a postupn mineralizuje. b) Pna biologická Jedná se o velmi vážný provozní problém, který však obvykle není zpsoben žádnou konkrétní technickou závadou OV. Dvody pro se na nkteré istírn pna objeví a na jiných neznají tento problém celé roky nelze uspokojiv vysvtlit. Pedpokládá se, že píinou vzniku pn mže být zvýšené používání rostlinných tuk a jejich obsah v odpadní vod. Jedná se jemnou a hustou pnu svtle až tmav hndé barvy, která ásten nebo celá zakrývá hladinu v aktivaní nádrži. Pna je biologicky aktivní a voda je irá - vyištná. Problém je v tom, že tato pna je lehí než voda a v dosazovací nádrži neklesá ke dnu, ale naopak stoupá k odtoku. Tím se vytváí pna i na hladin v dosazovací nádrži a mže tak odcházet do odtoku a tím znehodnocovat kvalitu vyištné vody. Pnu je možné odstraovat z istírny mechanicky, chemicky nebo zmnou kultivaních podmínek. Nejlépe je zpsoby kombinovat. Doporuuje se omezit chod istírny spínacími hodinami až na nkolik hodin denn, aby došlo ke snížení aerobního stáí kalu, zárove však musí dojít vždy k peerpání odpadních vod z akumulaní komory do aktivace. Pitom je vhodné pnu na hladin v aktivaní nádrži nkolikrát postíkat Savem z rozprašovae - ne pi chodu OV. Pna zesvtlá a tím je biologicky umrtvena. Pny je možné se tímto zpsobem zbavit bhem jednoho dne. Pak je vhodné ješt nkolik dní provozovat istírnu s omezeným množstvím vzduchu. Jinak se mže stát, že se pna opt bhem nkolika dní objeví. Uvedený postup je pak teba opakovat i nkolikrát za sebou. Obecn platí, že biologické pny mají tendenci se vyskytovat na málo zatížených istírnách s pebytkem vzduchu a velkým stáím kalu. Stáí kalu se také sníží odkalením kalojemu. V domácnosti, kde se v abnormální míe používají chemické prostedky, se mže stát, že se pomr biologické složky zneištní (BSK) ku chemické složce (CHSK), který je obvykle 1 : 2, mní až na pomr 1 : 6. Biologický kal v tchto pípadech vykazuje vizuáln nízkou strukturovanost a má blátivý vzhled. Obvykle také istírna zapáchá. V tchto pípadech se osvdilo vymnit dmychadlo za vtší typ. Ped výmnou je teba pemit rozpuštný O 2 v aktivaní nádrži, který se pi správné funkci pohybuje nad 2 mg/l Odbr vzork a hodnocení úinnost Odbr vzork vyištné vody se provádí na odtoku isté vody v prostoru istírny. Zásadn není teba zizovat samostatnou odbrnou šachtu za istírnou. Odbr je teba provádt v dob, kdy je aktivaní nádrž naplnna a dochází k odtoku isté vody z dosazovací nádrže - ne pi snížené hladin v dosazovací nádrži. Odbr surové vody se provádí nejlépe z plastové nádoby (kbelík) o obsahu cca 10 l, který se umístí pod pítokovou rouru v akumulaní nádrži. Pitékající odpadní voda má v ase promnlivou kvalitu a pokud nejsou instalovány automatické odbráky, je toto nejvýhodnjší zpsob jak získat smíšený vzorek. Odebírat vodu z akumulaní nádrže jako vodu na vtoku do istírny je nesprávné, protože zde je sms vody surové a vody vrácené z aktivaní nádrže. istírna TOPAS má dostatenou kapacitní rezervu jak v aktivaním systému tak v objemech, aby pracovala strana. 8/10

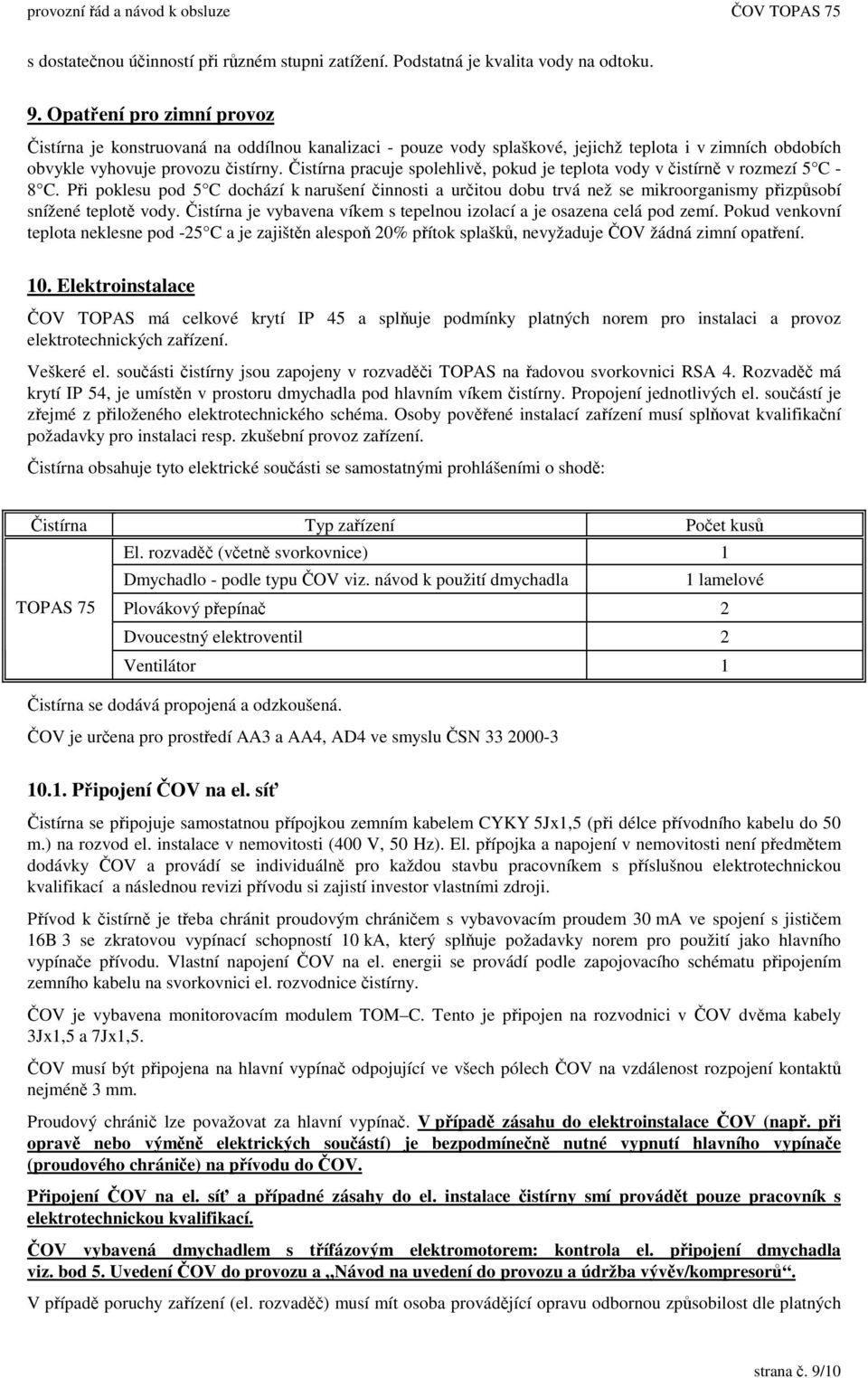

9 s dostatenou úinností pi rzném stupni zatížení. Podstatná je kvalita vody na odtoku. 9. Opatení pro zimní provoz istírna je konstruovaná na oddílnou kanalizaci - pouze vody splaškové, jejichž teplota i v zimních obdobích obvykle vyhovuje provozu istírny. istírna pracuje spolehliv, pokud je teplota vody v istírn v rozmezí 5 C - 8 C. Pi poklesu pod 5 C dochází k narušení innosti a uritou dobu trvá než se mikroorganismy pizpsobí snížené teplot vody. istírna je vybavena víkem s tepelnou izolací a je osazena celá pod zemí. Pokud venkovní teplota neklesne pod -25 C a je zajištn alespo 20% pítok splašk, nevyžaduje OV žádná zimní opatení. 10. Elektroinstalace OV TOPAS má celkové krytí IP 45 a spluje podmínky platných norem pro instalaci a provoz elektrotechnických zaízení. Veškeré el. souásti istírny jsou zapojeny v rozvadi TOPAS na adovou svorkovnici RSA 4. Rozvad má krytí IP 54, je umístn v prostoru dmychadla pod hlavním víkem istírny. Propojení jednotlivých el. souástí je zejmé z piloženého elektrotechnického schéma. Osoby povené instalací zaízení musí splovat kvalifikaní požadavky pro instalaci resp. zkušební provoz zaízení. istírna obsahuje tyto elektrické souásti se samostatnými prohlášeními o shod: istírna Typ zaízení Poet kus El. rozvad (vetn svorkovnice) 1 Dmychadlo - podle typu OV viz. návod k použití dmychadla 1 lamelové TOPAS 75 Plovákový pepína 2 Dvoucestný elektroventil 2 Ventilátor 1 istírna se dodává propojená a odzkoušená. OV je urena pro prostedí AA3 a AA4, AD4 ve smyslu SN Pipojení OV na el. sí istírna se pipojuje samostatnou pípojkou zemním kabelem CYKY 5Jx1,5 (pi délce pívodního kabelu do 50 m.) na rozvod el. instalace v nemovitosti (400 V, 50 Hz). El. pípojka a napojení v nemovitosti není pedmtem dodávky OV a provádí se individuáln pro každou stavbu pracovníkem s píslušnou elektrotechnickou kvalifikací a následnou revizi pívodu si zajistí investor vlastními zdroji. Pívod k istírn je teba chránit proudovým chrániem s vybavovacím proudem 30 ma ve spojení s jistiem 16B 3 se zkratovou vypínací schopností 10 ka, který spluje požadavky norem pro použití jako hlavního vypínae pívodu. Vlastní napojení OV na el. energii se provádí podle zapojovacího schématu pipojením zemního kabelu na svorkovnici el. rozvodnice istírny. OV je vybavena monitorovacím modulem TOM C. Tento je pipojen na rozvodnici v OV dvma kabely 3Jx1,5 a 7Jx1,5. OV musí být pipojena na hlavní vypína odpojující ve všech pólech OV na vzdálenost rozpojení kontakt nejmén 3 mm. Proudový chráni lze považovat za hlavní vypína. V pípad zásahu do elektroinstalace OV (nap. pi oprav nebo výmn elektrických souástí) je bezpodmínen nutné vypnutí hlavního vypínae (proudového chránie) na pívodu do OV. Pipojení OV na el. sí a pípadné zásahy do el. instalace istírny smí provádt pouze pracovník s elektrotechnickou kvalifikací. OV vybavená dmychadlem s tífázovým elektromotorem: kontrola el. pipojení dmychadla viz. bod 5. Uvedení OV do provozu a Návod na uvedení do provozu a údržba vývv/kompresor. V pípad poruchy zaízení (el. rozvad) musí mít osoba provádjící opravu odbornou zpsobilost dle platných strana. 9/10

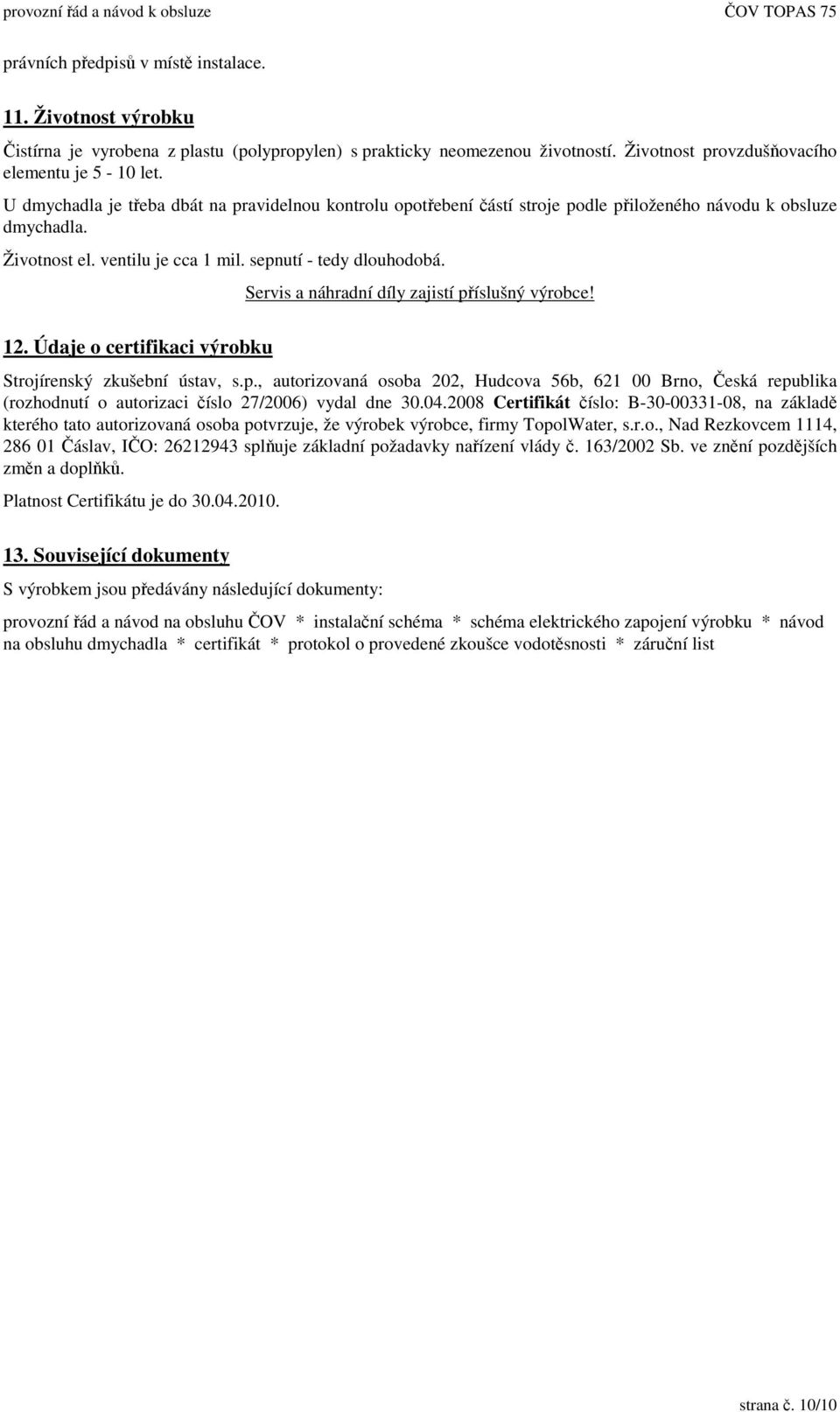

10 právních pedpis v míst instalace. 11. Životnost výrobku istírna je vyrobena z plastu (polypropylen) s prakticky neomezenou životností. Životnost provzdušovacího elementu je 5-10 let. U dmychadla je teba dbát na pravidelnou kontrolu opotebení ástí stroje podle piloženého návodu k obsluze dmychadla. Životnost el. ventilu je cca 1 mil. sepnutí - tedy dlouhodobá. 12. Údaje o certifikaci výrobku Servis a náhradní díly zajistí píslušný výrobce! Strojírenský zkušební ústav, s.p., autorizovaná osoba 202, Hudcova 56b, Brno, eská republika (rozhodnutí o autorizaci íslo 27/2006) vydal dne Certifikát íslo: B , na základ kterého tato autorizovaná osoba potvrzuje, že výrobek výrobce, firmy TopolWater, s.r.o., Nad Rezkovcem 1114, áslav, IO: spluje základní požadavky naízení vlády. 163/2002 Sb. ve znní pozdjších zmn a doplk. Platnost Certifikátu je do Související dokumenty S výrobkem jsou pedávány následující dokumenty: provozní ád a návod na obsluhu OV * instalaní schéma * schéma elektrického zapojení výrobku * návod na obsluhu dmychadla * certifikát * protokol o provedené zkoušce vodotsnosti * záruní list strana. 10/10
