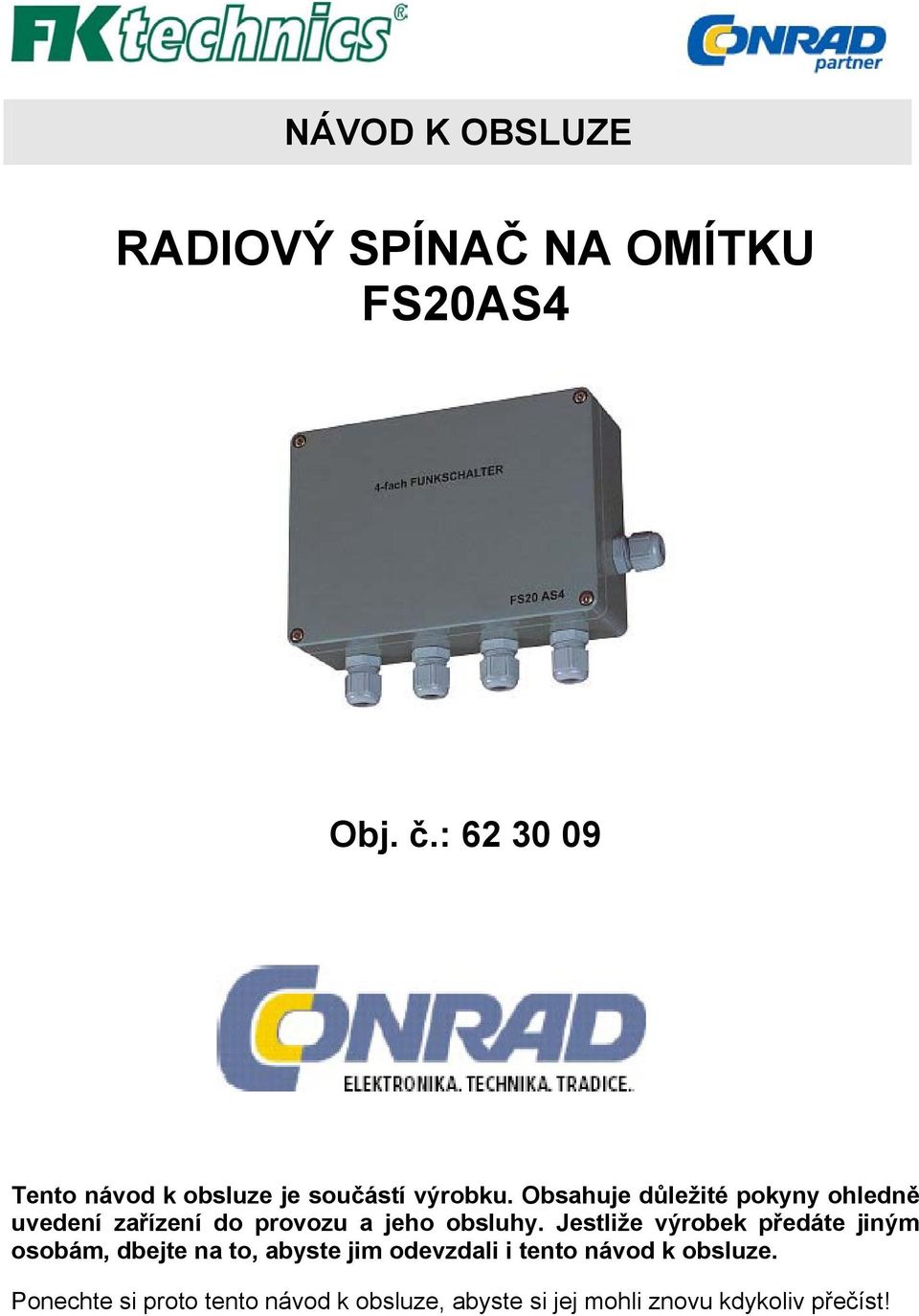

RADIOVÝ SPÍNAČ NA OMÍTKU FS20AS4

Transkript

1 NÁVOD K OBSLUZE RADIOVÝ SPÍNAČ NA OMÍTKU FS20AS4 Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny ohledně uvedení zařízení do provozu a jeho obsluhy. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 2 ÚVOD Vážený zákazníku, Děkujeme Vám za zakoupení tohoto produktu. Výrobek je testován na elektromagnetickou slučitelnost a splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána; odpovídající podklady jsou uloženy u výrobce. Aby se zařízení zachovalo tomto v stavu a zajistil jeho bezpečný provoz, je třeba abyste dodržovali tento návod k obsluze! Před uvedením produktu do provozu si kompletně přečtěte návod k obsluze, dbejte všech bezpečnostní upozornění a pokynů k obsluze! Všechny obsažené firemní názvy a označení produktů jsou výrobními značkami příslušného vlastníka. Všechna práva jsou vyhrazena. Obsah Strana Úvod Účel použití Rozsah dodávky Charakteristické vlastnosti a technické údaje Bezpečnostní upozornění Montáž Programování a obsluha... 7 a) Provozní režimy... 7 b) Programování kanálů (přiřazení adresy)... 8 c) Obsluha Funkce časovače... 9 a) Programování časovače... 9 b) Provoz časovače Zařazení radiového spínače do adresního systému Navrácení k výrobnímu nastavení Manipulace Údržba a čištění Ekologické odstranění přístroje Tipy a upozornění Zkrácený návod k obsluze Prohlášení o shodě (DOC)... 15

3 1. ÚČEL POUŽITÍ 3 Radiový spínač na omítku FS20AS4 slouží výlučně pro provoz ve spojení FS20- radiovým spínacím systémem. Přes vysílač tohoto radiového spínacího systému mohou být 4 spínací kanály bezdrátově zapnuty nebo vypnuty. Dále je integrována programovatelná časovací funkce. Kryt je konstruován podle druhu krytí IP65 a při odborné instalaci odolný proti povětrnostním vlivům pro vnější použití. Jiné použití, než je v předchozím textu popsáno, vede k poškození tohoto produktu. Kromě toho je to spojené s nebezpečím, jako je např. elektrický zkrat, požár elektrický úder, apod. Celkový produkt nesmí být pozměňován popř. přestavován. Bezpodmínečně musí být dodrženy bezpečnostní a montážní upozornění tohoto návodu k obsluze. 2. ROZSAH DODÁVKY Radiový spínač na omítku Návod k obsluze 3. CHARAKTERISTICKÉ VLASTNOSTI A TECHNICKÉ ÚDAJE Napájení: 230 V /50 Hz Příkon: ca. 3,5 W Spínací výkon na relé: max. 3680W (230V~/16A) Programovatelné časování: 1 sekunda až 270 minut (=4h 30min) Druh krytí: IP65 Pracovní kmitočet vysílače: 868,35MHz Modulace: AM Dosah: až 100 m (ve volném poli)

4 4. BEZPEČNOSTNÍ UPOZORNĚNÍ 4 Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly! Neodpovídáme za věcné škody nebo úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku! Nepoužívejte tento produkt v nemocnicích nebo ve zdravotnických zařízeních. Ačkoliv rádiový spínací systém vysílá jen relativně slabé rádiové signály, mohly by vést k poruchám funkcí systému zajišťující životní funkce. To samé platí i v jiných oblastech. Z bezpečnostních a povolovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování přístroje. Konstrukce produktu odpovídá třídě ochrany 1. Zdroj napětí/napájení smí být prováděno pouze prostřednictvím veřejné rozvodné sítě (230 V /50 Hz). Přístroje, které jsou provozovány na síťové napětí, nenáleží do dětských rukou. Proto v přítomnosti dětí soustřeďte pozornost na jejich bezpečnost. Nerozebírejte produkt! Hrozí nebezpečí životu nebezpečného elektrického úderu! Neponechávejte balicí materiál plastikové folie/sáčky, styroporové díly apod. volně ležet, neboť by se mohly stát dětem nebezpečnou hračkou. Přístroj je konstruován v třídě ochrany IP65. Při řádné a odborné instalaci a korektně zavřeném krytu je proto možný i provoz v exteriéru. Pro připojení přístroje na síťové napětí, jakož i na spotřebič(e) je zapotřebí práce na síťovém napětí popř. na dílech vodících při provozu síťové napětí. Odpojte přístroj před odejmutím desky obslužných prvků ve všech pólech od síťového napětí. Stejně postupujte se všemi spotřebiči, které mají být připojeny popř. jsou již připojené. Postarejte se o to, aby nemohlo být síťové napětí během prací na přístroji spuštěno třetí osobou. Toto se může zajistit např. prostřednictvím mechanické pojistky a navíc nápadnými varovnými štítky. Před opětným zapojením síťového napětí vždy vsaďte desku obslužných prvků opět do krytu a pevně ji přišroubujte. Pro práci na dílech, vodící síťové napětí jsou oprávněny jen osoby, které mají proto vhodnou aprobaci. Pokud takovou odbornost nemáte, potom se poraďte při těchto prací s oprávněným elektro-odborníkem.

5 Zatěžujte přístroj jen do uvedené meze výkonnosti. Přetížení může vést ke zničení přístroje, požáru nebo k elektrickému úderu. Nepoužívejte žádná slabá síťová vedení, tato vedení musí být dimenzována dle připojené zátěže. Přístroj je povolen nejen pro vnitřní montáž, tak i pro montáž v exteriéru, ve vlhkých místnostech a v silně zaprášených prostředí, pokud jsou dodržena bezpečnostní a montážní upozornění. Potom přístroj odpovídá druhu krytí IP 65 (kompletní ochrana proti dotyku a ochrana proti vniknutí prachu a stříkající vodě). Na přístroj smějí být připojena jen pevná instalační vedení pro stacionární instalaci. Přístroj musí být bezpečně připevněn v rámci fixní instalace (např. nástěnné připevnění pomocí šroubů /hmoždinek). V průmyslových zařízeních musí je třeba dodržovat bezpečnostní předpisy asociace průmyslových profesních sdružení pro elektrická zařízení a provozní prostředky. Obraťte se na odborníka, máte-li pochybnosti o způsobu práce, bezpečnosti nebo připojení přístroje. Zacházejte opatrně s výrobkem poškodí se nárazem, úderem nebo pádem z již jen malé výšky MONTÁŽ Montážní místo je závislé na dvou důležitých předpokladech: Eventuální již existující kabeláž Dobrý rádiový příjem Proto se doporučuje test montážního místa ohledně radiového příjmu. Když je montážní místo nalezeno, postupujte při montáži následovně: Odpojte radiový spínač od síťového napětí! Otevřete kryt radiového spínače; vyšroubujte 4 šrouby na horní straně přístroje se šroubovákem, který je proto vhodný. Ve čtyřech rozích krytu naleznete příslušný otvor. S vhodnou tužkou může být skrze 4 otvory označena poloha radiového spínače, aby mohly být např. ve stěně vyvrtány otvory pro hmoždinky. Montážní místo musí ležet tak, aby mohla být pevná instalační kabeláž bezpečně vedena do radiového spínače.

6 Dbejte na to, aby vyvrtané otvory popř. šrouby nepoškodily žádné kabely, Proudová nebo plynová vedení apod. Životu nebezpečné! 6 Potom připevněte radiový spínač s vhodnými šrouby /hmoždinkami na montážní místo. Prostřednictvím vhodného šroubováku vyšroubujte tři plastové šrouby desky obslužných prvků, sejměte opatrně desku obslužných prvků. Obr.1: Připojovací schéma a obslužné prvky Na desce v krytu radiového spínače naleznete dole čtyři bloky šroubových svorek. Na tyto svorky budou připojeny instalační kabely ke spotřebiči. Beznapěťové kontakty mohou být přitom použity jak rozpínací kontakty, tak i jako spínací kontakty. Schéma zapojení naleznete také v radiovém spínači. Vpravo nahoře na desce se nachází blok šroubových svorek pro síťové připojení pro síťovou přípojku radiového spínače. Síťová přípojka v radiovém spínači slouží výhradně k napájení samotného radiového spínače. Odsud není prováděno žádné napájení spotřebičů! Proto musí být spotřebiče příslušně napájeny přes odbočky v stabilní elektroinstalaci. Pevný instalační kabel musí být vhodným způsobem fixován na vnější straně, např. prostřednictvím pevně montované plastové izolační trubky apod. Zaizolujte odborně konce vedení instalačního kabelu.

7 Uvolněte závěrné matice kabelových průchodek. Proveďte instalační kabel skrz závěrné matice (dbejte na orientaci) a potom skrz pryžovou průchodku kabelové průchodky. Propojte kabely nejdříve vedení ke spotřebičům; podle vámi plánovaného účelu použití. Teprve po úplném ukončení kabeláže ke spotřebičům smí být kabelově propojena síťová přípojka radiového spínače. Přišroubujte závěrné matice kabelových průchodek. Utěsněte vhodným způsobem nepoužívané kabelové průchodky, aby se zajistila těsnost radiového spínače. Zkontrolujte, zda je správně provedena kabeláž. Jsou všechny šrouby bloků šroubových svorek pevně utaženy (nepřekroutit závit!)? Opět správně nasaďte desku obslužných prvků. Dbejte přitom na to, aby tlačítkové hlavice vyčnívaly skrz příslušné otvory. Přišroubujte obslužnou lištu se třemi plastovými šrouby. Teprve když je deska obslužných prvků pevně připevněna v radiovém spínači se třemi plastovými šrouby, smí být radiový spínač připojen na proudovou síť popř. zapnuto proudové napájení. Po programování (viz. níže) nasaďte poklop krytu a přišroubujte jej. Dbejte přitom na to, aby těsnění víka čistě sedělo v příslušné drážce a nebylo při přišroubování víka pohmožděno. V opačném případě nebude zajištěna těsnost radiového spínače. 7 Při použití v suchém a čistém interiéru může případně odpadnout montáž víka krytu, aby bylo možno připojení spotřebiče obsluhovat prostřednictvím interních tlačítek. 6. PROGRAMOVÁNÍ A OBSLUHA a) Provozní režimy Radiový spínač může být řízen jak přímo prostřednictvím čtyřech vestavěných tlačítek (použití možné jen v suchých & čistých interiérech), tak i prostřednictvím radiového dálkového ovládání.

8 K dispozici jsou následující provozní režimy: 8 Zap/Vyp (popř. přepojení) Střídavě obousměrné přepojení reléových kontaktů. Přitom zůstanou výstupy tak dlouho ve zvolené poloze spínače, než nastane další spínací povel. Časovač Po zapnutí kanálu (výstupní) bude tento kanál po nastavitelném čase (1 sekunda až 270 minut, = 4h 30 min) automaticky vypnut (popř. přepojen). Prosím dbejte následujícího: Zvláštností je, že v rámci režimu časovače může být každý kanál i trvale zapnut. Po navrácení síťového napětí např. při poklesu napětí sítě se radiový spínač nachází automaticky v předchozím provozním režimu, při vypnutém relé. Všechna programování zůstanou prostřednictvím uložení v EEPROM-paměti trvale zachována (až ca. 10 let). b) Programování kanálů (přiřazení adresy) Stiskněte obslužné tlačítko příslušného kanálu na přístroji po dobu min. 5 sekund. Kontrolka/LED příslušného kanálu začne blikat, přístroj se nachází v programovacím režimu. Stiskněte nyní tlačítko požadovaného páru tlačítek vašeho dálkového ovládání. Pokud radiový spínač přijal kód, přestane kontrolka /LED blikat. Radiový spínač je nyní naprogramován na toto dálkové ovládání. V případě potřeby může být programování kdykoliv nahrazeno prostřednictvím jiného tlačítka dálkového ovládání popř. jiného dálkově ovládaného kanálu. Přitom postupujte opět jak je popsáno v předcházejícím textu. Tento programovací proces je třeba podle potřeby opakovat pro všechny čtyři spínací kanály. c) Obsluha Řízení prostřednictvím dálkového ovládání: Zapnutí: Pravé tlačítko programovaného páru tlačítek krátce stisknout

9 Vypnutí: levé tlačítko programovaného páru tlačítek krátce stisknout 9 Přímá obsluha: Stiskněte krátce kanálové tlačítko na radiovém spínači. Při zapojeném spotřebiči svítí na radiovém spínači kontrolka/led náležející k tomuto kanálu. Takto můžete již používat základní funkce radiového spínače. Pokud chcete váš radiový spínací systém dále rozšířit nebo byste chtěli používat další zvláštní funkce radiového spínače, přečtěte si prosím i následující kapitolu. 7. FUNKCE ČASOVAČE Radiový spínač je také možno provozovat časovaným řízením jako časovač. To znamená, že (jakmile byl programován spínací čas) po každém zapínacím příkazu zůstane příslušný kanál během programovaného času zapojen a po uplynutí tohoto času se automaticky vypne. Pro každý kanál je programovatelná doba zapnutí mezi 1 sekundou a 270 minutami (4h 30 min.). Pro programování časovače je zapotřebí dálkové ovládání FS20-radiového spínacího systému. Pro dálkové programování časovače není zapotřebí žádné obsluhy na radiovém spínači samotném. Tím je možno kdykoliv z dálkového ovládání provádět nové programování časovače. a) Programování časovače Stiskněte krátce současně obě tlačítka páru tlačítek, přiřazeného požadovanému spínacímu kanálu vašeho dálkového ovládání (po kratší dobu než 5 sekund!) Kontrolka /LED kanálu na radiovém spínači bliká. Běží měření času po požadovanou dobu zapnutí. Po uplynutí požadované doby zapnutí stiskněte opět krátce současně obě tlačítka na dálkovém ovládání (jen krátce stisknout, po kratší dobu než 5 sekund!). Tím je naprogramován spínací čas pro zvolený spínací kanál.

10 b) Provoz časovače 10 Spusťte běh časovače Pro tento krok se nabízejí dvě možnosti: Stiskněte krátce (po kratší dobu než 0,4 sekundy) obslužné tlačítko programovaného kanálu na radiovém spínači. nebo: Stiskněte krátce (po kratší dobu než 0,4 sekundy) pravé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání. Předčasné vypnutí běhu časovače Kanál radiového spínače a tím připojený spotřebič je možné kdykoliv předčasně manuálně vypnout. Pro tento účel se nabízejí dvě různé možnosti: Stiskněte krátce obslužné tlačítko programovaného kanálu na radiovém spínači. nebo: Stiskněte krátce levé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání. Deaktivace časovače Stiskněte krátce současně pár tlačítek, přiřazený spínacímu kanálu vašeho dálkového ovládání (po kratší dobu než 5 sekund). Kontrolka/LED kanálu na radiovém spínači bliká. Stiskněte nyní krátce obslužné tlačítko na radiovém spínači, náležející k tomuto kanálu. Programovací režim časovače je opuštěn a funkce časovače je zrušena. Nyní je kanál radiového spínače opět použitelný v normálním manuálním spínacím provozu. Dočasné přepojení na kontinuální provoz Pokud se nemá konat automatické vypnutí funkce časovače pro aktuální běh časovače (např. když se nemá vypnout lampa po uplynutí spínacího času), může se toto dít následovně: Stiskněte pravé tlačítko, které je přiřazeno tlačítkového páru vašeho dálkového ovládání po delší dobu než 0,4 sekundy. Nebo:

11 Stiskněte obslužné tlačítko kanálu na radiovém spínači po delší dobu než 0,4 sekundy, pokud se kanál nachází právě ve vypnutém stavu. Potom zůstane radiový spínač rovněž trvale zapnutý. Po dalším manuálním vypnutí je opět provoz časovače k dispozici; radiový spínač se po uplynutí spínacího času automaticky vypne. 8. ZAŘAZENÍ RADIOVÉHO SPÍNAČE DO ADRESNÍHO SYSTÉMU Radiový spínač může být zařazen prostřednictvím adresního schéma FS20- radiového spínacího systému do jeho adresního systému s jednotlivými adresami, funkčními skupinami, místními a globálními správci. Přesná struktura adresního systému je detailně vysvětlena návodu k obsluze každého vysílače FS20-radiového spínacího systému. a) Přiřazení dalších adres/adresních typů Každému spínacímu kanálu mohou být v rámci adresního systému FS20-radiového spínacího systému přiřazeny až 4 adresní typy. Takto je např. možné dálkově ovládat radiový spínač více vysílačů se stejnými nebo odlišnými adresními typy. Podrobné vysvětlení k adresnímu systému naleznete v návodu k obsluze ke každému dálkovému ovládání FS20-radiového spínacího systému. Pro přiřazení více adresních typů radiovému spínači opakujte programování popsané pod bodem 6. Radiový spínač může uložit až čtyři odlišné adresy popř. adresní typy. 11 b) Vymazání adres popř. adresních typů Chcete-li přijímací kanál vymazat z uloženého seznamu, potom postupujte následovně: Uveďte přístroj podle oddílu 6a) do programovacího režimu. Stiskněte tlačítko na vašem dálkovém ovládání, které je přiřazeno vymazávanému přijímacímu kanálu, po delší dobu než 0,4 sekundy. Potom je programovací režim automaticky opuštěn a příslušný kanál je vymazán z adresního seznamu radiového spínače. 9. NAVRÁCENÍ K VÝROBNÍMU NASTAVENÍ V případě potřeby můžete vymazat provedená programování a nastavení, která jsou uložená v radiovém spínači, a tím uvést radiový spínač do stavu výrobního nastavení.

12 Spínací kanál již nyní nereaguje na žádný dálkové ovládaný příkaz a musí být pro nové použití opět naprogramován. 12 Pro tento krok postupujte následovně: Stiskněte obslužné tlačítko příslušného kanálu na radiovém spínači po dobu min. 5 sekund. Kontrolka /LED kanálu začne blikat, radiový spínač se nachází v režimu programování. Stiskněte nyní opět krátce obslužné tlačítko příslušného kanálu. Všechny naučené adresy a režim časovače jsou se svým naprogramovaným spínacím časem vymazány popř. deaktivovány. Kontrolka /LED zhasne, režim programování je opuštěn. 10. MANIPULACE Dbejte všech bezpečnostních upozornění tohoto návodu k. Produkt smí být na základě druhu konstrukce (druh krytí IP65) provozován i v exteriéru, když je kryt radiového spínače zcela a správně uzavřen. Montáž a kabeláž musí být přitom přiměřeně a odborně provedena. Při sejmutém víku krytu smí být produkt provozován jen tehdy, když jsou splněny následující předpoklady: Lišta obslužných prvků je pevně korektně přišroubována se třemi plastovými šrouby ve spodní části krytu. Produkt je používán v suchých a čistých interiérech. Pokud je produkt připevněn v exteriéru a mají být provedeny programovací činnosti prostřednictvím tlačítek ve vnitru radiového spínače, potom musí panovat v suchých/čistých interiérech příslušné okolní podmínky (např. žádný déšť atd.). Pozor, životu nebezpečné! Pro práci na dílech vedoucích napětí jsou oprávněny jen ty osoby, které mají proto vhodné vzdělání. Pokud takové vzdělání nemáte, přivolejte k takovým pracím elektroodborníka, který je pro takové zásahy oprávněn.

13 Nikdy nepoužívejte produkt hned po tom, co byl přenesen z chladné do teplé místnosti. Kondenzát, který přitom vznikne může za jistých okolností produkt zničit! Ponechejte nejdříve produkt nezapojen dojít na pokojovou teplotu. Toto může podle okolností trvat u několik hodin. Dbejte na to, aby nebyla izolace celkového produktu ani poškozena ani zničena. Zpravidla je radiový spínač jednou instalovaná a zůstává potom pevně umístěn na montážním místě. Kontrolujte příležitostně podle místa umístění beychybný stav produktu. Zamezte následujícím nepříznivým okolním podmínkám na místě montáže nebo při transportu: Mokro nebo vysoká vlhkost vzduchu (Poznámka: Při správně uzavřeném víku krytu na místě montáže nepřekročit meze druhu krytí IP65!) Extrémní chladno a horko Prach nebo hořlavé plyny, páry nebo rozpouštědla Silné vibrace Silná magnetická pole, jako jsou v blízkosti strojů nebo reproduktorů ÚDRŽBA A ČIŠTĚNÍ Produkt nevyžaduje od vás žádnou údržbu. Před čištěním odpojte radiový spínač ve všech pólech od síťového napětí, odpojte také všechny spotřebiče ve všech pólech od síťového napětí. Potom vyčistěte radiový spínač s měkkou, čistou, suchou a bezvlasou textilií. Pro odstranění silného znečištění může být textilie lehce navlhčena vlažnou vodou. Nepoužívejte žádný rozpouštěcí čistící prostředek, tyto prostředky mohou narušit plastový kryt a označení. Ponechejte potom radiový spínač nejdříve zcela vysušit, než jej a připojené spotřebiče spojíte se síťovým napětím. 12. EKOLOGICKÉ ODSTRANĚNÍ PŘÍSTROJE Likvidujte již nepoužitelný produkt dle platných zákonných ustanovení.

14 TIPY A UPOZORNĚNÍ Dosažitelnost ovladačů a poruchy Radiový spínací systém FS20 pracuje v oblasti 868 MHz, který je využíván také jinými radiovými službami. Proto může dojít prostřednictvím přístrojů, které pracují na stejné popř. sousední frekvenci, k omezení provozu a dosahu. Uvedený dosah až do 100 m je dosah ve volném poli, tzn., dosah u vizuálního kontaktu mezi vysílačem a přijímačem. V praktickém provozu se však nacházejí stěny, pokojové stropy atd. mezi vysílačem a přijímačem, čímž se dosah příslušně redukuje. Další příčiny pro sníženou dosažitelnost ovladačů: Vysokofrekvenční poruchy všeho druhu Zástavba všeho druhu a vegetace Vodivé kovové díly, které se nacházejí v přiléhajícím území přístrojů popř. v rámci nebo blízko radiové trasy, např. topná tělesa, pokovená izolační okna, železobetonové stropy atd. Vliv charakteristiky záření antén prostřednictvím vzdálenosti vysílačů nebo přijímačů k vodivým plochám nebo předmětům (také k lidskému tělu nebo zemi). Širokopásmové poruchy v městských oblastech, které snižují odstup šumu od signálu; v tomto šumu již nebude signál rozeznán. Vyzařování z nedostatečně odstíněných elektronických přístrojů, např. provozování otevřených počítačů atd. Prosím dbejte následující: Neumísťujte více radiových přijímačů bezprostředně vedle sebe, jelikož se mohou vzájemně ovlivňovat (minimální vzdálenost 0,2 m, doporučujeme 0,5 m nebo více). 14. ZKRÁCENÝ NÁVOD K OBSLUZE a) Programování Kanálové tlačítko na radiovém spínači stiskněte min. po dobu 5 sekund. Bliká příslušná kontrolka /LED.

15 15 Stisknout požadované kanálové tlačítko dálkového ovládání, přestane blikání. Spínací kanál je programován na kanálovém tlačítku dálkového ovládání. b) Obsluha Spotřebiče zapnout a vypnout s dálkovým ovládáním (levé tlačítko Vyp", pravé tlačítko Zap") Spotřebič je také možné zapnout přímo s kanálovým tlačítkem na radiovém spínači (Zap- Vyp- Zap atd.). Při zapnutém spínacím výstupu svítí příslušná kontrolka /LED na radiovém spínači. 16. PROHLÁŠENÍ O SHODĚ (DOC) O další pomoc můžete požádat na naší kontaktní adrese: FK technics spol. s r.o. - Conrad partner Koněvova Praha 3 Žižkov Česká republika Tel.:
